MANUAL DE UTILIZADOR Ogatech OGS60 TOPCOM

Para utilizar a função "ID Chamador" (visualizar Chamador), este serviço terá de ser activado na sua linha telefónica. Normalmente necessita de subscrever este serviço, à parte, com o seu operador de telecomunicações, para poder activar esta função. Se não tiver contratado este serviço a função ID do Chamador não estará disponível e por isso os números de telefone das chamadas entrantes não aparecerão no seu telefone.

Uwaga

PT As características descritas neste manual são publicadas sob reserva de modificação.

PT Para efectuar a ligação com a rede pública analógica.

1 Descrição do telefone 107

1.1 Terminal & base OGATECH OG-S60 107
1.2 Carregador OGATECH OG-S60 108
1.3 Ecrã 108
1.4 Indicador do Terminal (LED) 109

2 Instalação do Telefone 109

2.1 Ligações 109
2.2 Baterias Recarregáveis 110

3 Uso do telefone 110

3.1 Config. Menu idiomas (language) 110
3.2 Terminal LIGADO/DESLIGADO (ON/OFF) 110
3.3 Receber uma chamada 111
3.4 Realizar uma chamada externa 111
3.5 Realizar uma chamada interna 111

3.6 Transferência chamada interna 111
3.7 Chamada Conferência 111
3.8 Ecrã de duração de chamada 111
3.9 Microfone mute 111
3.10 Tecla Pausa 112
3.11 Identificação Chamada 112
3.12 Memória Remarcar 113
3.13 Chamar desde a lista telef 113
3.14 Utilizar o teclado alfanumérico 113
3.15 Utilizar o menu 114

4 Personalizar 114

4.1 Ajustar o volume toque 114

4.2 Escolher a melodia do toque 114

4.3 Volume altifalante durante chamada 115

4.4 Activação / Desactivação dos toques 115

4.5 Nome Terminal 116

4.6 Modificar o código PIN 116

4.7 Configurar o modo marcar 116

4.8 Duração tempo flash 116

4.9 Atendimento automático (Automatic answer) 117

4.10 Reset 117

5 Funções Avançadas 118

5.1 Lista telef. 118
5.2 Procurar um terminal desde a base 120
6.1 Programar um terminal adicional 120
6.2 Retirar o terminal 121
6.3 Config. um terminal em outra base 121
6.4 Seleccionar uma base 121

6 Manejar vários terminais 120

7 Resolução de Problemas 122

8 Garantia 122

8.1 Período de garantia 122
8.2 Modo de funcionamento da garantia 122
8.3 Excluído da garantia 123

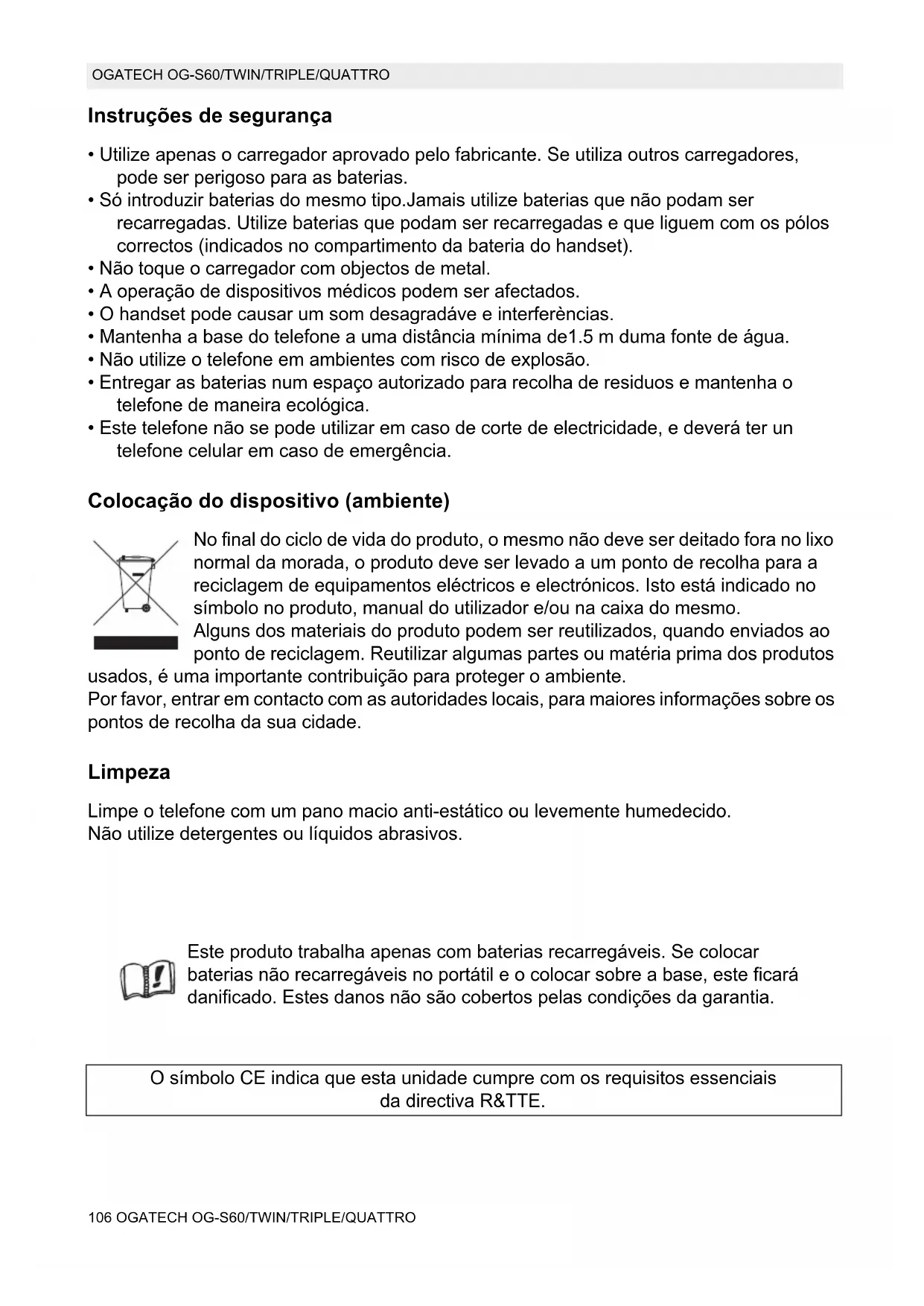

Instruções de segurança

• Utilize apenas o carregador aprovado pelo fabricante. Se utiliza outros carregadores, pode ser perigoso para as baterias.
• Só introduzir baterias do mesmo tipo. Jamais utilize baterias que não podam ser recarregadas. Utilize baterias que podam ser recarregadas e que liguem com os pólos correctos (indicados no compartimento da bateria do handset).
• Não toque o carregador com objectos de metal.
• A operação de dispositivos médicos podem ser afectados.
• O handset pode causar um som desagradáve e interferências.
• Mantenha a base do telefone a uma distância mínima de 1.5 m duma fonte de água.
• Não utilize o telefone em ambientes com risco de explosão.
• Entregar as baterias num espaço autorizado para recolha de residuos e mantenha o telefone de maneira ecológica.
• Este telefone não se pode utilizar em caso de corte de electricidade, e deverá ter un telefone celular em caso de emergência.

Colocação do dispositivo (ambiente)

No final do ciclo de vida do produto, o mesmo não deve ser deitado fora no lixo normal da morada, o produto deve ser levado a um ponto de recolha para a reciclagem de equipamentos eléctricos e electrónicos. Isto está indicado no símbolo no produto, manual do utilizador e/ou na caixa do mesmo.

Alguns dos materiais do produto podem ser reutilizados, quando enviados ao ponto de reciclagem. Reutilizar algumas partes ou matéria prima dos produtos

usados, é uma importante contribuição para proteger o ambiente.

Por favor, entrar em contacto com as autoridades locais, para maiores informações sobre os pontos de recolha da sua cidade.

Limpeza

Limpe o telefone com um pano macio anti-estático ou levemente humedecido. Não utilize detergentes ou líquidos abrasivos.

Este produto trabalha apenas com baterias recarregáveis. Se colocar baterias não recarregáveis no portátil e o colocar sobre a base, este ficará danificado. Estes danos não são cobertos pelas condições da garantia.

O símbolo CE indica que esta unidade cumpre com os requisitos essenciais da directiva R&TTE.

1 Descrição do telefone

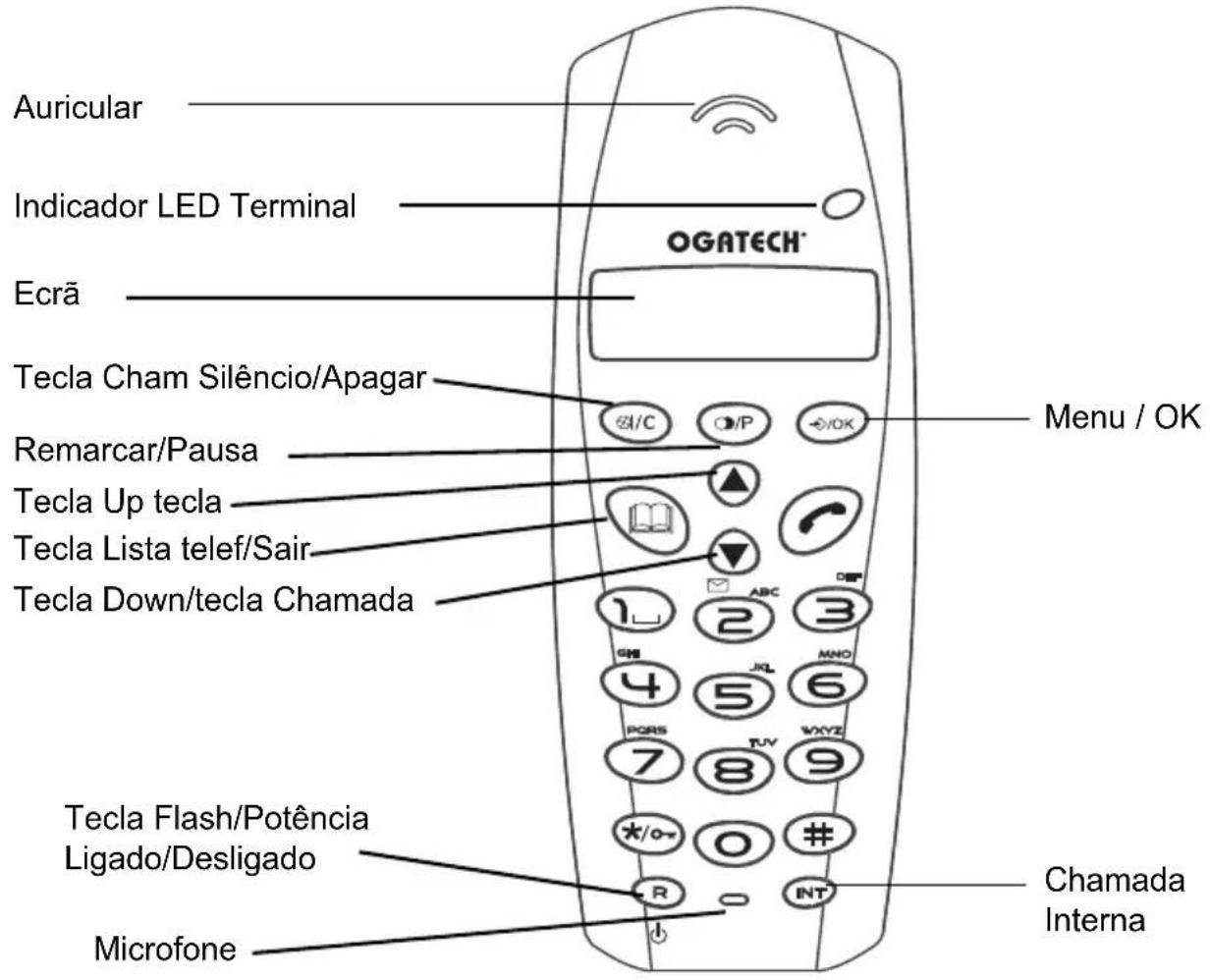

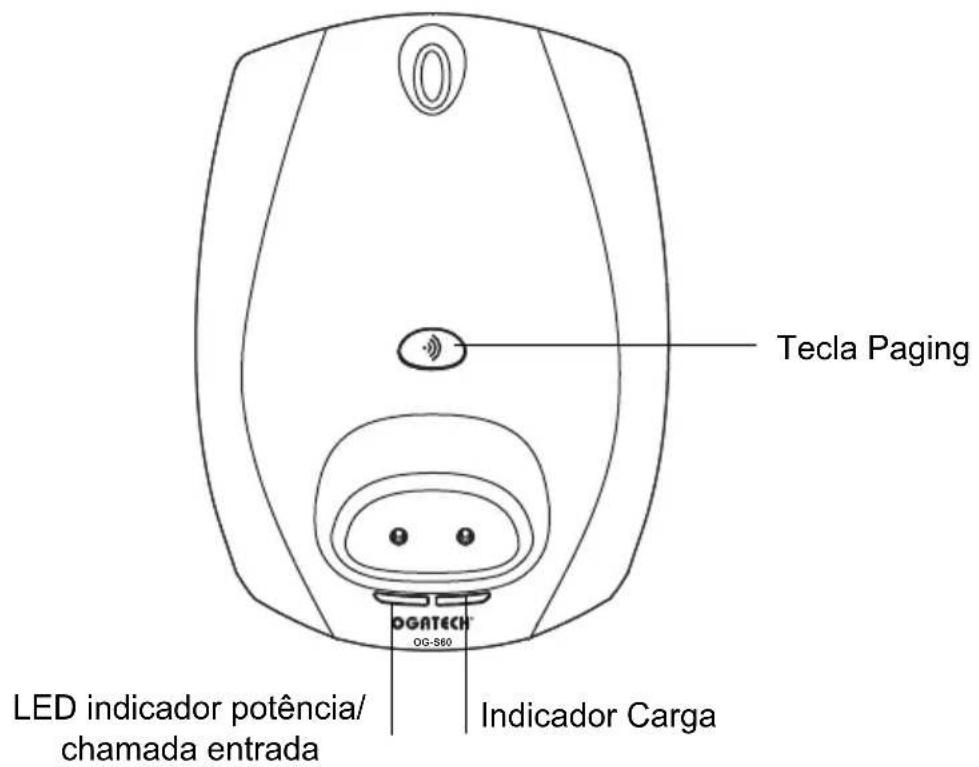

1.1 Terminal & base OGATECH OG-S60

Auricular Indicador LED Terminal Ecrã Tecla Cham Silêncio/Apagar Remarcar/Pausa Tecla Up tecla Tecla Lista telef/Sair Tecla Down/tecla Chamada Menu / OK Chamada Interna Tecla Flash/Potência Ligado/Desligado Microfone

Tecla Paging LED indicador potência/ chamada entrada Indicador Carga OGATECH OG-S60

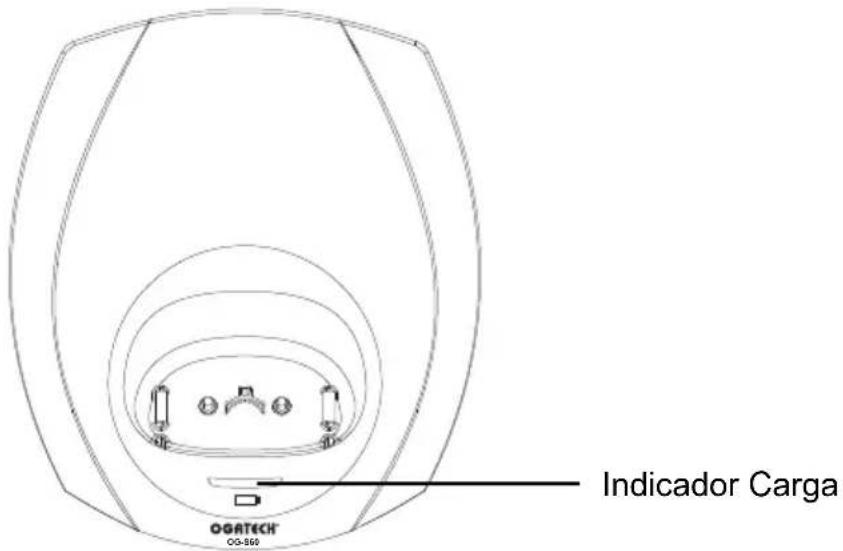

1.2 Carregador OGATECH OG-S60

OGATECH CG-560 Indicator Carga

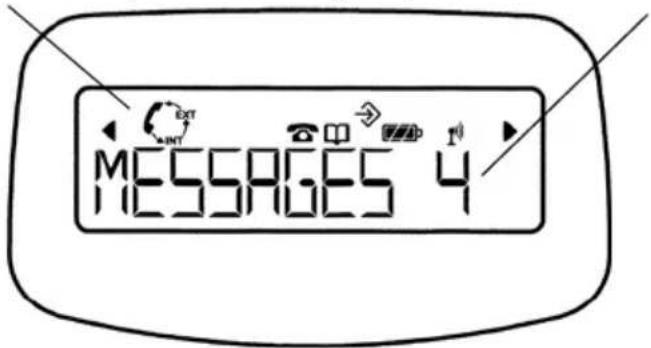

1.3 Ecrã

Linha ecrã dígito Ícone linha (máximo 12 dígitos)

Cada operação possui um ícone relacionado

Ícone: Significa:

Em linha

EXT Em comunicação externa

INT Em comunicação interna

Novos números na lista de chamadas

Indica chamadas atendidas

Indica chamadas não atendidas

A abrir a agenda.

No menu.

indicador do nível de bateria recarregável

1 segmento: fraca, 2 segmentos: média, 3 segmentos: completa.

1º A antena indica a qualidade da recepção.

A antena pisca quando o terminal não está registado na base.

◀ ou ▶ Indica que o número que aparece no ecrã é maior que o mesmo (12 dígitos)

1.3.1 Ecrã Stand-by

No modo stand-by, o ecrã mostra a hora e o número do terminal:

12-05 HS1

1.4 Indicador do Terminal (LED)

O LED do terminal possui a seguinte função:

• LIGADO (ON) quando a linha externa está ocupada
- DESLIGADO (OFF) quando todos os terminais estão no modo stand-by

2 Instalação do Telefone

2.1 Ligações

Cabo de potência

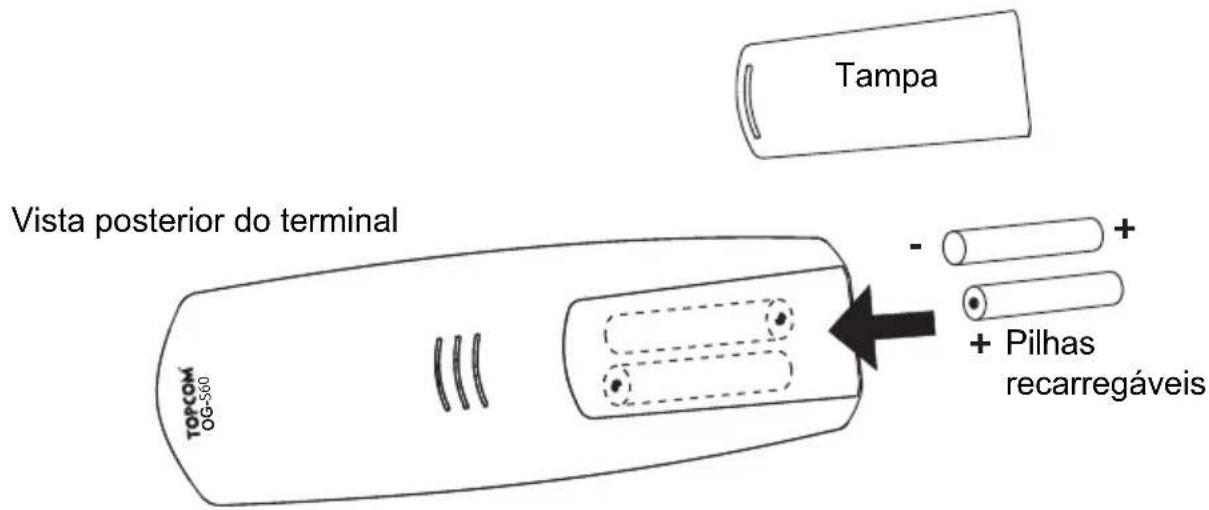

2.2 Baterias Recarregáveis

Antes de utilizar o OGATECH OG-S60 pela primeira vez, primeiro verificar se as baterias estão carregadas de 6-8 horas. O telefone não funciona devidamente quando não devidamente carregado.

Para carregar ou inserir uma bateria recarregável (ver a página anexa):

1. Deslizar a tampa em direcção ao fundo e logo puxar para cima.
2. Inserir as baterias respeitar a polaridade(+ e -).
3. Recolocar a tampa da bateria.

Tampa Vista posterior do terminal TOPCOM OG-560 - + + Pilhas recarregáveis

O tempo máximo de stand-by das baterias é de aprox. 200 horas e o tempo máximo de uso é de 10 horas! Com o tempo, as baterias são consumidas mais rapidamente. As baterias devem ser substituídas. 2 baterias recarregáveis, tipo AAA NiMH!

3 Uso do telefone

3.1 Config. Menu idiomas (language)

1. Para entrar no menu premir /OK
2. Seleccionar TERMINAL utilizar as teclas up e down
3. Premir OK
4. Para seleccionar IDIOMA (LANGUAGE) utilizar as teclas up e down
5. Premir OK
6. Seleccionar o idioma de escolha com as teclas up e down
7. Premir OK para comprovar

3.2 Terminal LIGADO/DESLIGADO (ON/OFF)

• Ligar o terminal (Turn ON): Premir a tecla do terminal. O terminal procura a base.
• DESLIGAR (Turn OFF) o terminal : Premir durante 3 seg. O ecrã passa a Desligado (OFF).

3.3 Receber uma chamada

Quando o terminal toca, premir para atender. Assim para a estar ligado a quem chama. Quando o terminal está na base e o telefone toca, é só atender a chamada (se a opção atend. auto (autoanswer) está activada: Ver 4.9. Atendimento automático.

3.4 Realizar uma chamada externa

3.4.1 Normal

1. Premir
2. Introduzir o número do telefone

3.4.2 Marcação Bloco

1. Marcar o número correspondente
2. Premir
   Para corrigir um número utilizar a tecla para eliminar um dígito marcado

3.5 Realizar uma chamada interna

1. Premir INT
2. Introduzir o número do terminal interno (1 a 5)

3.6 Transferência chamada interna

Para transferir uma chamada externa a outro terminal:

1. Durante a conversação, premir INT
2. Seleccionar o número do terminal interno, a chamada externa é colocada em espera.
3. Quando o outro terminal atende, premir para atender e transferir a chamada.
   Quando o correspondente interno não atende, premir novamente INT para ligar novamente a chamada externa na linha.

3.7 Chamada Conferência

Somente é possível quando mais de um terminal está registado na base!! É possível conversar de forma simultânea com um correspondente interno e um correspondente externo.

Quando em linha com um correspondente externo:

1. Premir INT
2. Introduzir o número do terminal interno a ser chamado
3. Quando o correspondente interno atende, premir e manter #
4. Quando o correspondente interno não atende, premir INT novamente para marcar novamente o correspondente externo em linha.

3.8 Ecrã de duração de chamada

A duração de chamada é indicada depois de 15 segundos, em minutos - segundos. Ao final de cada chamada, a duração total da chamada é indicada durante 5 segundos.

3.9 Microfone mute

É possível deixar o microfone mudo durante a conversação. Premir æ durante a conversação, o microfone então é desactivado, é possível falar livremente sem ser ouvido pela outra parte.

"MUTE" aparece no ecrã. Premir novamente para retornar ao modo normal.

3.10 Tecla Pausa

Ao marcar um número é possível adicionar uma pausa entre dois dígitos ao premir a tecla remarcar / pausa durante 2 segundos 📄/P

3.11 Identificação Chamada

Identificação chamada somente está disponível quando inscrito a este serviço com o operador de telefone.

Ao receber uma chamada externa, o número da chamada aparece no ecrã quando toca o telefone.

Se a rede o envia, ou se o nome de quem chama está na agenda, quem chama é identificado com o nome.

A identidade de quem chama é substituído pela duração de chamada depois de 15 segundos em comunicação. Também é possível mostrar a identidade de quem chama depois ao premir a tecla OK repetidamente para o nome e número.

3.11.1 Lista de chamadas

O telefone guarda na memória as 40 últimas chamadas recebidas. Esta função somente está disponível quando inscrito à informação ID de chamada. Os correspondentes são identificados pelo número de telefone ou nome da mesma forma que na identificação de quem chama.

A presença de novas / chamadas não atendidas é indicada pelo ícone 📞 piscar no ecrã.

Para consultar a lista de chamadas:

1. Premir . Quando não há chamadas na lista 'VAZIA' ('EMPTY') aparece no ecrã.
2. Para procurar as chamadas utilizar as setas up oudown . Os nome de quem chama aparece quando o nome é enviado pela rede ou é armazenado na lista telef (phonebook). Quando indicado, esta chamada está a ser atendida. Quando indicado, a chamada não foi atendida. Quando no final da lista há um toque sonoro.
3. Ao premir OK, o número do telefone é indicado. Nota: Quando o número de telefone possui mais de 12 dígitos, premir OK novamente para ver o número completo.
4. Premir OK novamente para ver a hora e data de recepção da chamada
5. Ao premir OK novamente, existe a opção de adicionar esta entrada na lista telef (phonebook) quando ainda não armazenada:

- Premir OK quando 'ADICIONAR' (ADD) aparece no ecrã. Entrar ou modificar o nome e premir OK. Entrar ou modificar o número de telefone e premir OK. Seleccionar a melodia (1-10) a ser ouvida quando esse número chama através das teclas up/down e premir OK. A entrada é armazenada na lista telef (phonebook).

1. Para chamar de volta um correspondente, simplesmente premir a tecla quando o número de telefone ou nome aparece no ecrã.

Quando um número está na lista telef (phonebook), o mesmo é identificado pelo seu nome na lista de chamadas.

3.11.2 Apagar um nome ou todos os nomes na lista de chamadas

Para apagar cada nome separadamente ou todos os nomes:

- Ao procurar na lista de chamadas, premir:

- a tecla mute breve para apagar somente esse nome. APAGAR (DELETE) aparece no ecrã.

- a tecla mute longa (2 seg.) Para apagar todos os nomes: APAGAR TUDO (DELETE ALL) aparece no ecrã.

- Premir OK para apagar actual/todos nomes, ou para cancelar a operação apagar.

3.12 Memória Remarcar

O telefone armazena uma lista das 10 últimas chamadas (de 32 dígitos) que foi criada na memória; As chamadas recebidas são identificadas pelo número de telefone ou pelo nome quando aparecem na lista telef.

Para consultar a lista de remarcar:

1. Premir
2. Para procurar as chamadas utilizar as setas up e down
3. Para chamar o número seleccionado, simplesmente premir quando o número de telefone ou nome aparece no ecrã.

Quando indicado o nome no ecrã, escolher entre nome e número ao premir a tecla OK!

Para chamar um correspondente cujo nome está armazenado na lista telef:

1. Premir para entrar na lista telef
2. Premir a primeira letra do nome. O primeiro nome que começa com essa letra ou a letra mais próxima no alfabeto aparece no ecrã.
3. Procurar na lista com a seta up e down . A lista está em ordem alfabética.
4. Premir para marcar o número correspondente cujo nome aparece no ecrã.
   Para ver o número antes de marcar, realizar os passos de 1 a 3 antes de premir OK.

Também é possível com o telefone introduzir dígitos alfanuméricos. É útil introduzir um nome na lista telef., dar um nome a um terminal, ...

Para seleccionar uma letra, premir a correspondente tecla quantas vezes sejam necessárias. Por exemplo para seleccionar uma 'A', premir '2' uma vez, para seleccionar uma 'B', premir '2' duas vezes e assim sucessivamente. Para seleccionar 'A' e então B de forma consecutiva, seleccionar 'A', esperar até que o cursor passe ao próximo dígito, então premir '2' duas vezes. Para seleccionar um espaço, premir 1.

Para seleccionar um hífen, premir '1' duas vezes.

Os dígitos do teclado são os seguintes:

Tecla	Primeiro	Segundo	Terceiro	Quarto	Quinto
premir premir premir premir premir
1 espaço -		1
2	A	B	C	2
3	D	E	F	3
4	G	H	I	4
5	J	K	L	5
6	M	N		O	6
7	P	Q	R	S	7
8	T	U	V	8
9	W	X	Y	Z	9

3.15 Utilizar o menu

Uma ampla gama de funções do telefone está acessível através do menu.

1. Para entrar no menu, premir /OK
2. Para mover através das selecções utilizar as setas up e down, ao terminar as selecções (retorno ao primeiro depois de chegar ao último).
3. Para confirmar a selecção, premir OK
4. Para voltar ao menu anterior, premir ©1/C

4 Personalizar

Toda programação é confirmada ao final com um duplo ou simples toque longo. Um toque duplo confirma a escolha. Um toque longo significa que a modificação não foi realizada.

4.1 Ajustar o volume toque

4.1.1 Volume do toque do terminal chamadas Externas/internas

O volume do toque do terminal para chamadas internas ou externas pode ser programado separadamente:

1. Para entrar no menu, premir /OK
2. Seleccionar TERMINAL utilizar as teclas up e down
3. Premir OK
4. Seleccionar VOL TOQUE IN (INT RING VOL) ou VOL TOQUE EX (EXT RING VOL) utilizar as teclas up ▲e down ▼
5. Premir OK
6. Seleccionar o volume (DESLIGADO (OFF) ou 1 a 5)
7. Premir OK para confirmar ou para retornar ao menu anterior.

4.1.2 Toque Base

1. Para entrar no menu, premir /OK
2. Seleccionar CONFIG. (SETUP) utilizar as teclas up e down
3. Premir OK
4. Seleccionar BASE VOLUME utilizar as teclas up e down
5. Premir OK
6. Seleccionar o volume (OFF ou 1 a 5)
7. Premir OK para confirmar ou para retornar ao menu anterior.

4.2 Escolher a melodia do toque

A base e cada terminal pode tocar com uma melodia diferente.

Os terminais podem tocar com uma melodia diferente de acordo com o tipo de chamada interna ou externa.

4.2.1 Melodia Base (Base melody)

1. Para entrar no menu, premir /OK
2. Seleccionar CONFIG (SETUP) utilizar as teclas up e down
3. Premir OK

4. Seleccionar MELODIA BASE (BASE MELODY) utilizar as teclas up e down

5. Premir OK

6. Seleccionar a melodia de sua escolha (1 a 5) utilizar as teclas up e down
7. Premir OK para confirmar ou para retornar ao menu anterior.

4.2.2 Melodia terminal, chamada externa

1. Para entrar no menu, premir /OK
2. Seleccionar TERMINAL utilizar as teclas up e down
3. Premir OK
4. Seleccionar MELODIA EX (EXT MELODY) utilizar as teclas up e down
5. Premir OK
6. Seleccionar a melodia de sua escolha (1 a 5) utilizar as teclas up e down
7. Premir OK para confirmar ou para retornar ao menu anterior.

4.2.3 Melodia terminal, chamada interna

1. para entrar no menu, premir /OK
2. Seleccionar TERMINAL (HANDSET) utilizar as teclas up e down
3. Premir OK
4. Seleccionar INT MELODIA (MELODY) utilizar as teclas up e down
5. Premir OK
6. Seleccionar a melodia de sua escolha (1 a 5) utilizar as teclas up e down
7. Premir OK para confirmar ou para retornar ao menu anterior.

4.3 Volume altifalante durante chamada

Durante uma conversação, premir a tecla up ou down para modificar o volume de forma adequada.

4.4 Activação / Desactivação dos toques

O Terminal pode emitir toques ao premir uma tecla, quando as baterias estão fracas ou quando o terminal está fora de alcance.

4.4.1 Premir tecla toque ligado/desligado (on/off)

1. Para entrar no menu, premir /OK
2. Seleccionar TERMINAL utilizar as teclas up e down
3. Premir OK
4. Seleccionar TOQUE (BEEP) utilizar as teclas up e down
5. Premir OK
6. Seleccionar TONS TECLAS (KEYTONE) utilizar as teclas up e down
7. Premir OK
8. Seleccionar LIGADO (ON) para activar, DESLIGADO (OFF) para desactivar
9. Premir OK para confirmar.

4.4.2 Bateria fraca

Proceder como antes, mas seleccionar no ponto 6 "BAT FRACA" ("LOW BATTERY") e não "TONS TECLAS" ("KEYTONE").

4.4.3 Terminal fora alcance

Realizar os mesmos passos anteriores, porém seleccionar no ponto 6 "FORA ALCANCE" ("OUT RANGE") e não "TONS TECLAS" ("KEYTONE").

4.5 Nome Terminal

Esta função permite personalizar cada Terminal.

1. Para entrar no menu, premir /OK
2. Seleccionar TERMINAL utilizar as teclas up e down
3. Premir OK
4. Seleccionar NOME (NAME) utilizar as teclas up e down
5. Premir OK
6. Introduzir o nome
7. Premir OK para confirmar

Durante a introdução do nome, premir 'c' para apagar um dígito e premir e manter para sair do menu sem considerar qualquer modificação.

4.6 Modificar o código PIN

Certas funções apenas estão disponíveis para os utilizadores que conhecem o código PIN. Por defeito, este código PIN é = 0000.

Para modificar o código PIN:

1. Para entrar no menu, premir /OK
2. Seleccionar CONFIG (SETUP) utilizar as teclas up e down
3. Premir OK
4. Seleccionar CÓDIGO PIN (PIN CODE) utilizar as teclas up e down
5. Premir OK

6. Introduzir os antigos 4 dígitos do código PIN.

7. Premir OK

8. Introduzir os novos 4 dígitos do código PIN

9. Premir OK

10. Introduzir o novo código PIN por segunda vez

11. Premir OK para confirmar

4.7 Configurar o modo marcar

Há dois tipos de modo marcar:

- DTMF/marcação por toque (o mais comum)

- Pulsar marcar ( para instalações antigas )

Para modificar o modo marcar:

1. Para entrar no menu, premir /OK
2. Seleccionar configurar, utilizar as teclas up e down
3. Premir OK
4. Seleccionar MODO MARC. (DIAL MODE) utilizar as teclas up e down
5. Premir OK
6. Seleccionar o modo marcar, utilizar as teclas up e down
7. Premir OK para confirmar

4.8 Duração tempo flash

1. Para entrar no menu, premir /OK
2. Seleccionar CONFIG. utilizar as teclas up e down
3. Premir OK
4. Seleccionar CHAMAR NOVO (RECALL) (R) utilizar as teclas up e down
5. Seleccionar CHAMAR NOVO 1 (RECALL 1) para tempo de flash curto (100ms) ou RECALL 2 para tempo flash longo (250ms)

4.9 Atendimento automático (Automatic answer)

Quando há uma chamada de entrada e o terminal está na base, o telefone automaticamente aceita a linha quando atendido. Esta é a predefinição, mas pode ser DESLIGADA (OFF):

1. Para entrar no menu, premir /OK
2. Seleccionar TERMINAL (HANDSET) utilizar as teclas up e down
3. Premir OK
4. Seleccionar ATEND. AUTO (AUTO ANSWER) utilizar as teclas up e down
5. Seleccionar LIGADO (ON) (para atend. auto) ou DESLIGADO (OFF)
6. Premir OK

4.10 Reset

É possível para retornar à predefinição original. Esta é a configuração instalada ao receber o telefone por primeira vez.

Para retornar à predefinição:

1. Para entrar no menu, premir /OK
2. Seleccionar CONFIG. utilizar as teclas up e down
3. Premir OK
4. Seleccionar PREDEFINIÇÃO (DEFAULT) utilizar as teclas up e down
5. Premir OK
6. Introduzir o código PIN de 4 dígitos (predefinição =0000). Premir OK
7. Premir novamente OK para confirmar

OS PARÂMETROS PREDEFINIDOS SÃO:

Toques de bateria fraca LIGADO (ON) Volume 3
Toques de aviso fora alcance DESLIGADO(OFF)		Lista telef. Vazia
Tecla clique LIGADO (ON) Lista chamada Vazia
Atend. Auto LIGADO (ON) Lista Remarcar		Vazia
Melodia Interna	1	Código Pin	0000
Volume Interno	3	Modo Marcar	DTMF
Melodia Externa	3	Bloqueio teclado	DESLIGADO(OFF)
Volume Externo	3

Retornar à config pré-definida, apagar todas as entradas na lista telef. e de chamadas. O código PIN também volta a ser 0000.

O teclado pode ser bloqueado assim nenhuma config. Pode ser modificada ou nenhum número de telefone pode ser marcado. Aparece o ícone no ecrã quando o teclado está bloqueado.

4.11.1 Bloquear o teclado pelo Menu

1. Para entrar no menu, premir /OK
2. Seleccionar TERMINAL (HANDSET) utilizar as teclas up e down
3. Premir OK
4. Seleccionar TEC. BLOQ (KEY LOCK)? utilizar as teclas up e down
5. Premir OK para bloquear o teclado

4.11.2 Bloquear o teclado com a tecla \* (bloqueio rápido)

Premir e manter a tecla '*' durante 3 segundos. O teclado é bloqueado.

1. Premir qualquer tecla
2. PREMIR (PRESS) * aparece no ecrã
3. Premir a tecla '*' durante 3 segundos para desbloquear o teclado

4.12 Config. a hora

1. Para entrar no menu, premir /OK
2. Seleccionar DATA E HORA (DATE & TIME) utilizar as teclas up e down
3. Premir OK
4. Seleccionar CONFIG RELÓGIO (CLOCK SET) utilizar as teclas up e down
5. Premir OK
6. Introduzir a hora (formato 24 horas).
7. Premir OK para confirmar

4.13 Config. o despertador

1. Para entrar no menu, premir /OK
2. Seleccionar DATA E HORA (DATE & TIME) utilizar as teclas up e down
3. Premir OK
4. Seleccionar ACERTAR DESP (SET ALARM) utilizar as teclas up e down
5. Premir OK
6. Seleccionar LIGADO (ON) para ligar o despertador e premir OK. Introduzir a hora (formato 24 horas) quando o despertador deve ser activado.
   Ou
7. Seleccionar DESLIGADO (OFF) para desligar o despertador e premir OK para confirmar.

Quando o despertador deva ser desligado, premir qualquer tecla do terminal para desligar

5 Funções Avançadas

5.1 Lista telef.

A lista telef. Permite registar 50 números de telefone e nomes. Podem ser introduzidos nomes de até 12 dígitos de longitude e números de até 20 dígitos.

Para chamar a um número armazenado na lista telel., consultar o item 3.14.

Para introduzir dígitos alfanuméricos, consultar o item 3.15.

5.1.1 Adicionar um nome na lista telef.

1. Para entrar no menu, premir /OK

2. Seleccionar LISTA TELEF. utilizar as teclas up e down

3. Premir OK

4. Seleccionar ADIC. NOME (ADD ENTRY) utilizar as teclas up e down

5. Premir OK

6. Introduzir o nome

7. Premir OK para confirmar.

8. Introduzir o número do telefone

9. Premir OK para confirmar

10. Seleccionar a melodia desejada (1-5) com as teclas up/down

11. Premir OK para confirmar

5.1.2 Modificar um nome ou número

Para modificar um número na lista telef.:

1. Para entrar no menu, premir /OK
2. Seleccionar LISTA TELEF (PHONE BOOK) utilizar as teclas up e down
3. Premir OK
4. Seleccionar MODIF. NOME (MODIFY ENTRY) utilizar as teclas up e down
5. Premir OK

6. Para procurar na lista de nomes utilizar as teclas up e down. A lista está em ordem alfabética.

7. Premir OK ao encontrar o nome a ser modificado

8. Utilizar a tecla '' para retornar e introduzir o novo nome

9. Premir OK para confirmar

10. Introduzir o novo número de telefone

11. Premir OK para confirmar

Aviso! Ao entrar primeiro na lista telef. Com a tecla e modificar um número de telefone com a tecla a modificação sera somente para essa chamada e não será armazenada na lista telef!

5.1.3 Apagar um nome

Para apagar um nome:

1. Para entrar no menu, premir /OK
2. Seleccionar LISTA TELEF (PHONE BOOK) utilizar as teclas up e down
3. Premir OK
4. Seleccionar APAGAR NOME (DELETE ENTRY) utilizar as teclas up e down
5. Premir OK
6. Para procurar na lista de nomes utilizar as teclas up e down a lista está em ordem alfabética.
7. Premir OK ao encontrar o nome a ser apagado
8. Aparece CONFIRMAR (CONFIRM), premir OK para confirmar ou para parar.

5.2 Procurar um terminal desde a base

Quando o botão procurar da base está premido todos os terminais tocam. O som ajuda a encontrar um terminal perdido. Simplesmente ao premir uma das teclas do terminal o som é interrompido.

6 Manejar vários terminais

6.1 Programar um terminal adicional

Apenas é necessário registar um Segundo terminal no caso de que o 2º terminal não tenha mais ligação com a base ou quando comprado um novo!!!

É possível registar novos terminais na base quando estes terminais possuem o protocolo DECT GAP.

A base pode ter no máximo 5 terminais. Caso já existam 5 terminais, para adicionar um outro ou modificar um terminal, primeiro apagar um terminal, então associar o novo terminal.

Para registar qualquer terminal, a base deve estar num modo especial de registo:

1. Premir e manter a tecla paging da base durante 6 segundos.

2. A base então emite um toque. A base agora está pronta para registar um novo terminal. Há 90 segundos depois de premir o botão, para registar um novo terminal.

Depois colocar a base no modo registo, iniciar o procedimento no novo terminal:

6.1.1 Caso o terminal adicional seja um OGATECH OG-S60

1. Para entrar no menu, premir /OK
2. Seleccionar REGISTO (REGISTER) utilizar as teclas up e down
3. Premir OK
4. Seleccionar REGIST. BASE (REG BASE) utilizar as teclas up e down
5. Introduzir o número duma base ( de 1 a 4 ). Os números a piscar já estão em uso.
6. Introduzir o código PIN da Base (0000 predefinição)
7. Premir OK. O terminal começa a procurar uma base DECT
8. Quando o terminal localiza a base, o mesmo indica o número de identificação da base, para confirmar o registo da base, premir OK ou parar ao premir ☐
9. Se o terminal não localiza a base, retorna ao modo stand-by depois de alguns segundos.
10. Tentar novamente, trocar o número da base e verificar se no ambiente não há interferências. Aproximar-se da base.

6.1.2 Caso o terminal seja de outro modelo

Após iniciar o procedimento de registo na base, consultar o manual do terminal para saber como registar o terminal. O terminal deve ser compatível GAP.

O ícone je o texto "NÃO REGIST" ("NOT REG") aparecem no ecrã quando o terminal não está associado à base.

Quando um terminal está associado a uma base, é atribuído um número de terminal por base. Esse número aparece no ecrã do terminal depois do nome e deve ser utilizado para chamadas internas.

Perfil DECT GAP somente garante que as funções de chamada básicas funcionem correctamente entre diferentes marcas/tipos. Há a possibilidade de que certos serviços (como CLIPE) não funcionem de forma correcta.

6.2 Retirar o terminal

Para remover um terminal com um base para permitir que outro terminal seja registado

1. Para entrar no menu premir /OK
2. Seleccionar CONFIG (SETUP) utilizar as teclas up e down
3. Premir OK
4. Seleccionar APAGAR TERM (DEL HANDSET) utilizar as teclas up e down
5. Premir OK
6. Enter o código PIN de 4 dígitos da base
7. Premir OK
8. Seleccionar o terminal a ser retirado
9. Premir OK para confirmar

6.3 Config. um terminal em outra base

Para utilizar um terminal OGATECH OG S-60 com uma base de outro modelo. A base deve ser compatível GAP.

1. Para colocar a base no modo registo, consultar o manual do utilizador.
2. Realizar as operações de 3 a 10 do item 6.1.

6.4 Seleccionar uma base

Os terminais podem ser regitados em até 4 bases simultaneamente.

Para seleccionar uma base:

1. Para entrar no menu, premir /OK
2. Seleccionar REGISTO (REGISTER) utilizar as teclas up e down
3. Premir OK
4. Seleccionar SELEC BASE (SELLECT BASE) utilizar as teclas up e down
5. Premir OK
6. Seleccionar uma base ou seleccionar AUTO utilizar as teclas up e down
7. Premir OK

Ao seleccionar a base, a base actual seleccionada é indicada por um número a piscar na base. Ao seleccionar 'Auto' o terminal automaticamente procura uma outra base quando for a de alcance!

7 Resolução de Problemas

Problema Possível causa Solução
Nenhum ecrã Baterias sem carga	Verificar a posição das	baterias
		Recarregar as baterias
	Terminal desligado (OFF) Ligar	(ON) o terminal
Sem toque Fio do telefone ma	colocado Verificar a ligação do	fio do telefone
	A linha está ocupada por outro terminal	Esperar até que o outro terminal termine
O ícone 1flashes	Terminal fora de alcance Colo	car o terminal mais próximo à base
	A base não possui corrente Verificar as principais ligações à base
	O terminal não está registado na base	Registar o terminal na base
A base ou o terminal não tocam	O volume é zero ou baixo	Ajustar o volume de toque
O toque é bom, mas não há comunicação	O modo marcar é incorrecto	Ajustar o modo marcar (pulsar/toque)
Não é possível transferir uma chamada pelo PABX	O tempo de FLASH é muito curto	Config. a unidade para tempo de Flash Longo
As teclas do telefone não funcionam	Erro manipulação	Retirar as baterias e colocar novamente no local

8 Garantia

As unidades têm um período de garantia de 24 meses. O período de garantia entra em efeito a partir da data de compra da unidade. Não há nenhuma garantia em baterias padrão ou recarregáveis (tipo de AA/AAA).

Consumíveis e defeitos que causem um efeito negligenciável sobre o funcionamento ou o valor do equipamento não se encontram cobertos por esta garantia.

A prova de garantia terá de ser dada com a apresentação da respectiva confirmação de compra, ou uma cópia da mesma, no qual aparecem indicados a data de compra bem como o modelo da unidade.

8.2 Modo de funcionamento da garantia

Uma unidade defeituosa necessita de ser devolvida aos serviços centrais juntamente com uma nota de compra válida e um cartão de assistência ao cliente devidamente preenchido.

Caso a unidade desenvolva um defeito durante o período de garantia, a centro de serviços oficialmente por ela designado reparará qualquer defeito derivado de material ou falhas de fabrico, reparando ou substituindo as unidades ou as peças defeituosas, sem qualquer custo adicional. No caso de substituição, a cor e o modelo poderão ser diferentes dos da unidade adquirida originalmente.

A data inicial de compra determinará o início do período de garantia. O período de garantia não será prolongado no caso da unidade ser trocada ou reparada por qualquer dos seus centros de reparação.

Danos ou defeitos causados pelo tratamento ou operação incorrectos e danos resultantes da utilização de peças ou acessórios não originais não são abrangidos pela garantia.

A garantia não cobre danos causados por factores externos, como relâmpagos, água e fogo, nem quaisquer danos causados durante o transporte.

Não se poderá reclamar os direitos de garantia se o número de série que se encontra na unidade tiver sido alterado, retirado ou tornado ilegível

Qualquer reclamação de garantia não será válida se a unidade tiver sido reparada, alterada ou modificada pelo comprador.

Este dispositivo apenas deve ser utilizado com pilhas recarregáveis. Se pretende substituir as pilhas incluídas originalmente, verifique se as pilhas novas são adequadas e recarregáveis. NÃO devem utilizar-se pilhas alcalinas nos terminais portáteis, em quaisquer circunstâncias.

Se utilizar pilhas alcalinas nos terminais portáteis, estas irão aquecer quando colocar o portátil na base e poderão explodir. Qualquer dano causado não poderá ser recuperado pelo fabricante, e como tal não se encontra coberto pelas condições da garantia. Quaisquer despesas de reparação ser-lhe-ão facturadas.

• Standard: DECT (Telecomunicações sem fio digital)
  GAP (Perfil Acesso Genérico)
• Alcance frequência: 1880 MHz a 1900 MHz
• Número de canais: 120 canais duplos
• Modulação: GFSK
  • Cógido fala: 32 kbit/s
• Potência emissão: 10 mW (média potência por canal)
• Alcance: máx 300 m em espaços abertos /10-50m máx. local
  fechado
• Fornecimento de energia da base: 230 V / 50 Hz para a base
• Baterias do Terminal: 2 baterias recarregáveis AAA, NiMh 550mAh
  • Autonomia do terminal: 200 horas em stand-by
• Tempo de uso: 10 horas
  • Carregar hora: 6-8 horas
• Condições normais de uso: +5 °C a +45 °C
• Modo marcar: Pulsar / Toque
• Tempo Flash 100 ou 250 ms
