MANUAL DE UTILIZADOR WSLK 65 AS X WHIRLPOOL

PT Instruções de uso

AR

Whirlpool

1x

1x

3X 05x45

3X 08x40

4x 04,2x35

2X 2,9x9,5

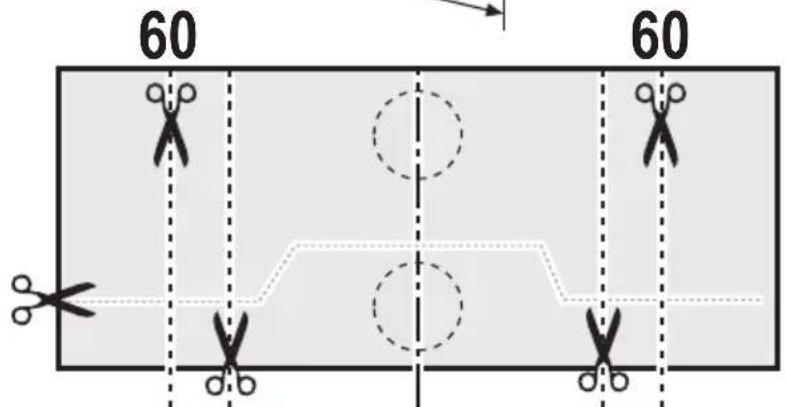

1.1
50
50

2.1a

2.1b

3

6a

6b

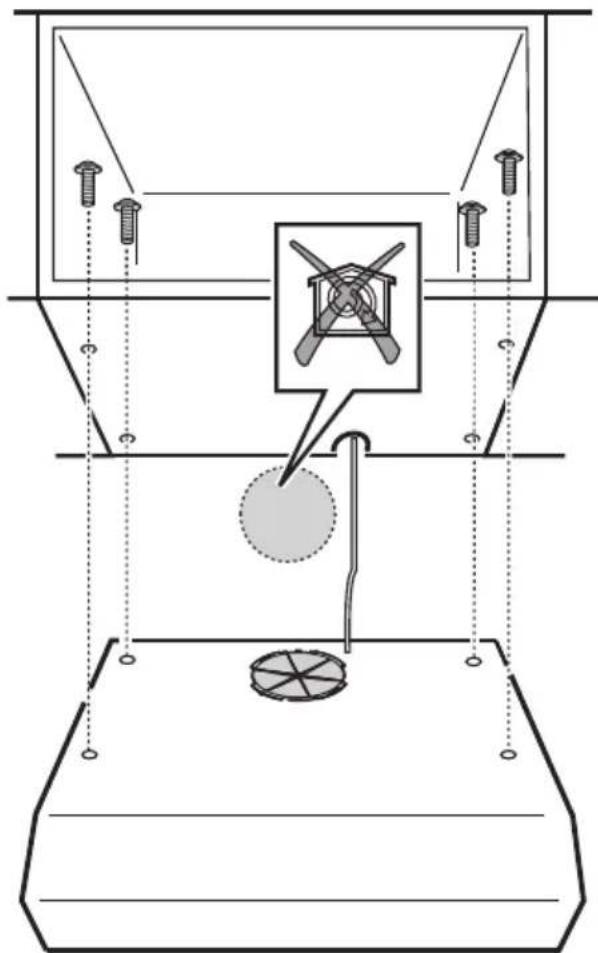

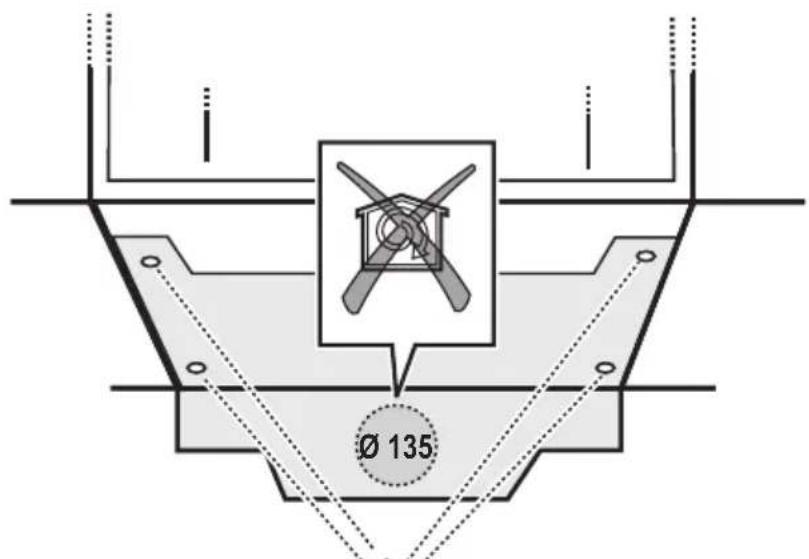

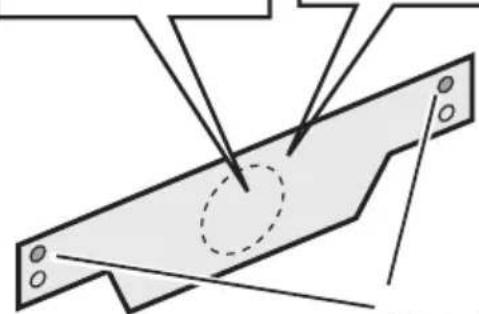

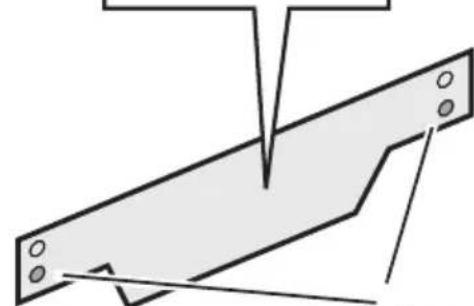

7

2x08mm

7.2

2X05x45

3x08

1x 05x45

10

11

EN

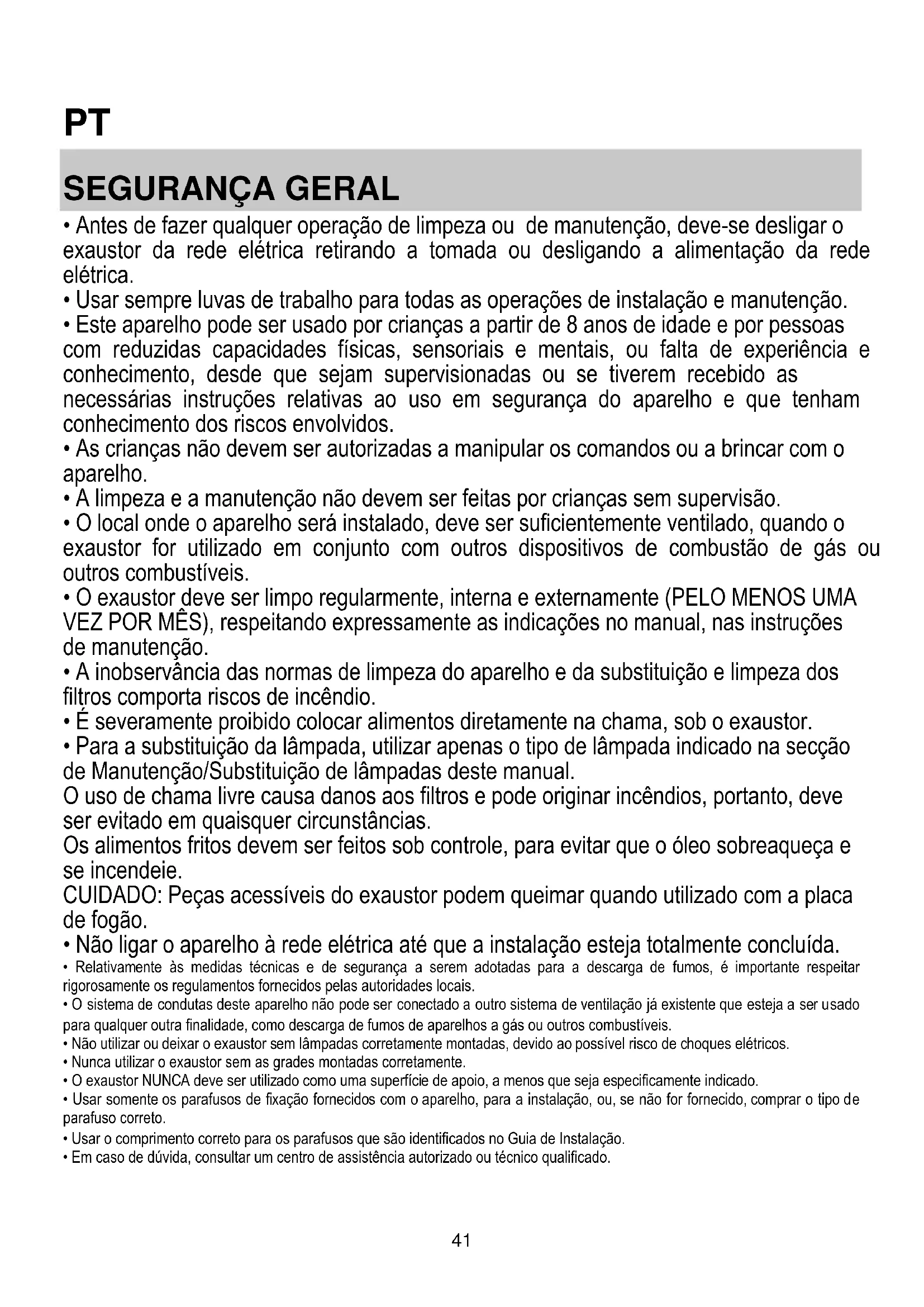

GENERAL SAFETY

COLLEGAMENTO ELETTRICO

ANOMALIE DI FUNZIONAMENTO

ANOMALías DE FUNCIONAMIENTO

• Antes de fazer qualquer operacao de limpeza ou de manutencao, delve-se desligar o exhaustor da rede eletrica retirando a tomada ou desligando a alimentacao da rede eletrica.

• Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.

• Este aparecido pode ser uso por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentalais, ou falta de experiencia e conheçimento, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relativas ao uso em segurarà do aparecido e que tenham conheçimento dos riscos envolvidos.

• As crianças não devem ser autorizadas a Manipular os comandos ou a brincar com o aparecido.

• À limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

• O local on de o aparelho sera instalado, deve ser suficientemente ventilado, quando o exaustor for utilizeso em conjunto comculosdispositivos de combustao de gas ou outros combustiveis.

• O exaustor deve ser limpo regularamente, interna e externamente (PELO MENOS UMA VEZ POR MÉS), respeitando expressamente as indicações no manual, nas instruções de manutenção.

• A inobservança das normas de limpeza do aparelho e da substituição e limpeza dos filtros compora riscos de incério.

• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.

• Para a substituição da lâmpada, utilizes aspas o tipo de lâmpada indicado na secção de Manutençao/Substituição de lâmpadas deste manual.

O uso de chama livre causa danos aos filtros e pode originar incéndios, portanto, deve ser évitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evaporar que o oleo sobraqueça e se incendeie.

CUIDADO: Peças acessveis do exaustor podem queimar quando utilizesc com a placad de fogão.

• Não ligar o aparecido à rede electrica às que a instalação está totalmente conclusão.

• Relativamente as medias tecnicas e de segurar a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.

• O Sistema de conducts esteasureno não pode ser conectado a outro systema de ventilacao ja existente que esteja a ser usado para qualquer outra finalidade, como descarga de fumos deasurelos a gás ou outros combustíveis.
• Não utilizes ou deixa o exaustor sem lâmpadas corretramente montadas, devido ao possivel risco de choques elétricos.
• Nunca utilizes exaustor sem as grades montadas corretamente.
• O exaustor NUNCA delve ser utilisé como una superficie de apoyo, a menos que sera specifically indicado.

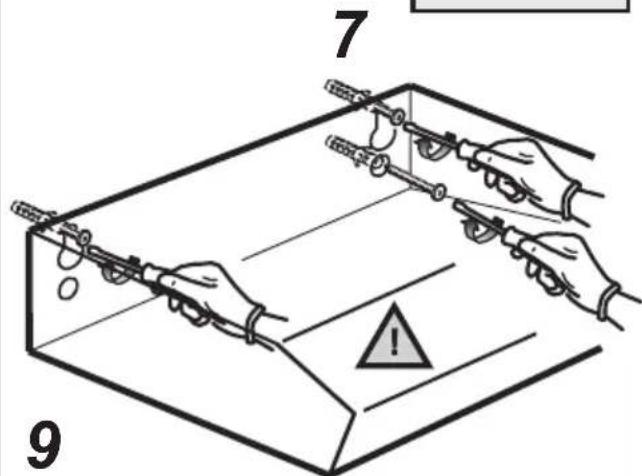

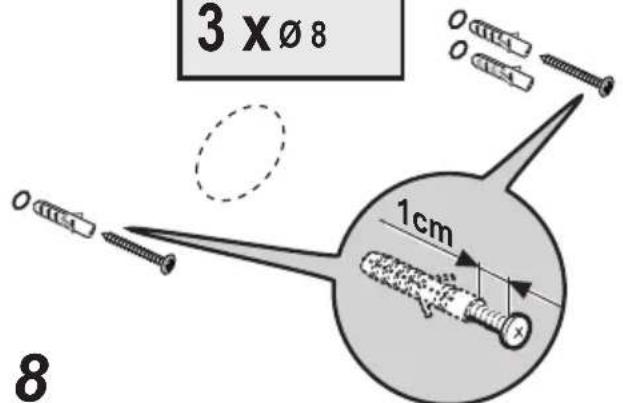

• Usar somente os parafusos de fixação fornecidos com o aparheiro, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.
• Usar o complemento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de duvida, consulutar um centro de assistência autorizada ou专业技术o qualificado.

ATENÇAIO!

• A falta de instalacao de parafusos ou dispositivos de fixacao em conformidade com estas instruções, pode resultar em risco eletricos.
• Não utilizes com um programador, temporizador, telecomando分开 o qualquer及其他 dispositivo que se ativa automaticamente.

Manter as crianças menores de 3 anos afastadas do aparelho. Quando nao vigiadas por um adulto, as crianças meores de 8 anos devem ser mantidas afastadas do aparelho.

ATENÇA: o aparecido não deve ser operado mediante um dispositivo externo ou através dumsystema de commando à distência separado.
A Este aparelho não se destina ao uso profisional. Não utilizez o aparelho ao ar livre.
Para evaporar o risco de ferimentos pessoas, o aparecido deve ser movido e instalado por das ou mais pessoas.
A instalação - incluindo quando quaisquer connexões para fornecimento de água (caso previsto) e as ligações electrolyticas - e as operações de reparação devem ser realizadas por pessoal qualificado.

Uma vez conclusa a instalacao, o material de embalagem (peças de plastico, poliestireno, etc.) deve ser mantido fora do alcance das crianças para evaporar o risco de asfixia.

Não utilizes o aparecido quando estiver molhado ou descalço.

Nunca utilizes um aparibo de limpeza a vapor para limpar o aparheiro - risco deCHOque eltrico.

O material de embalagem é 100% reciclavel e está marcado com o símbolo da reciclagem

O exaustor pode ser esteticamente differente do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as/DDmas.

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilitadper eventuais inconvenientes, danos ou incéndios provocados ao aparelho, derivantes da inobservança das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e é destinado exclusivamente para uso dométrico.

• É importante conservar este manual para eventuels consultas futuras.

Em caso de vendau mudanca, certifique-se que omanual acompanha o produits.

Leia cuidadosamente as instruções: aparemimportantes informações sobre a instalação, uso e segurarça.
- Não efectue variações electrolyicas ou mecânicas no produits ou nos tubos de fuga.
- Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não está danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

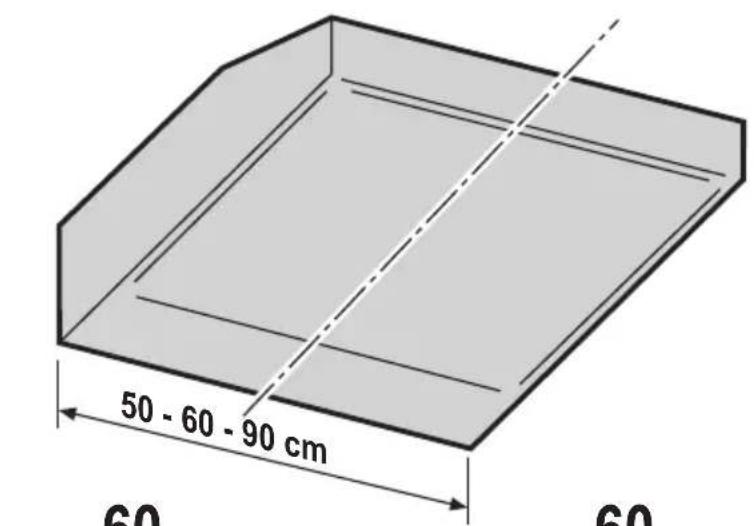

A distancia minima entre a superficie de suporte dos recipientes sobre o fogao e a parte mais baixa do exaustor não deve ser inferior a 60cm no caso de fogoes electrolycos e 75cm no caso de fogoes a gás ou combinados.

Se as instruções de instalação do fogão a gás específarem uma distência maior, deve-se levar em conta esta指示ação.

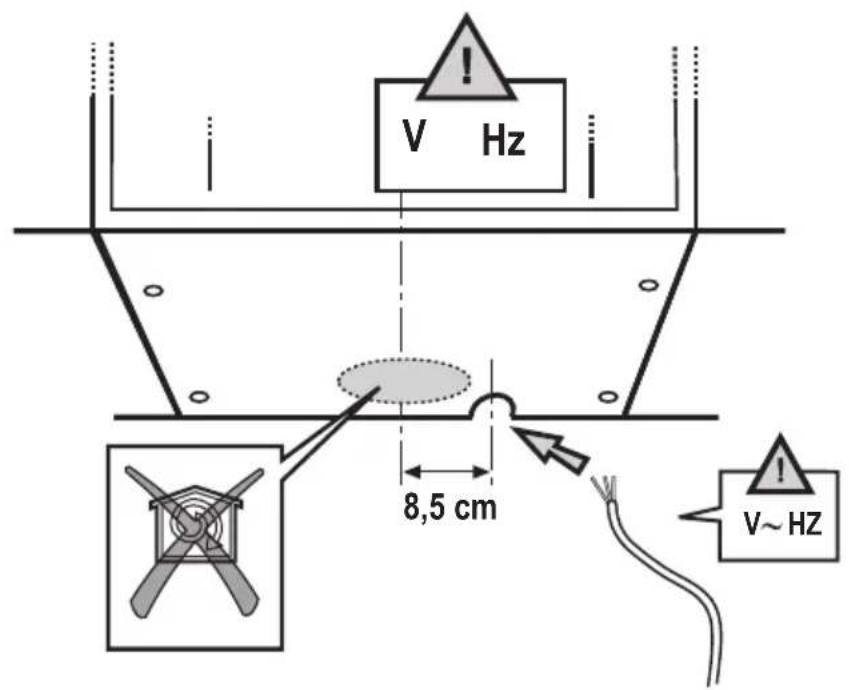

CONEXÃO ELETRICA

A voltagem da rede eletrica deve corresponder com a voltagem indicada na etiqueta das caracteristicas, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessivel, mesmo deposita da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona acessivel, mesmo deposita da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completeness da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇAIO!

Antes de conectar novamente o circuito do exaustor com a alimentacao eltrica, vericar o seu funcaoamento, e vericar se o cabo de rede está montado corretamente.

Se o cabo não estiver equipado com uma ficha, lique os cabos de acordo com aabela segunte:

Tensão da rede eletrica e frequência

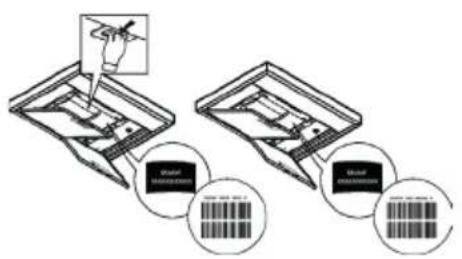

Consultar o valor indicado na etiqueta de caracteristicas no interior do exaustor.

Ligaçao de cabo

amarelo/verde

N:azul
L:castanho

Substituição do cabo de alimentação

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedido ao service de assistência técnica.

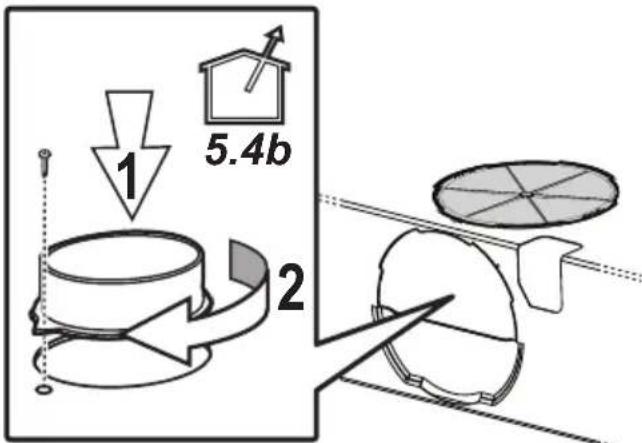

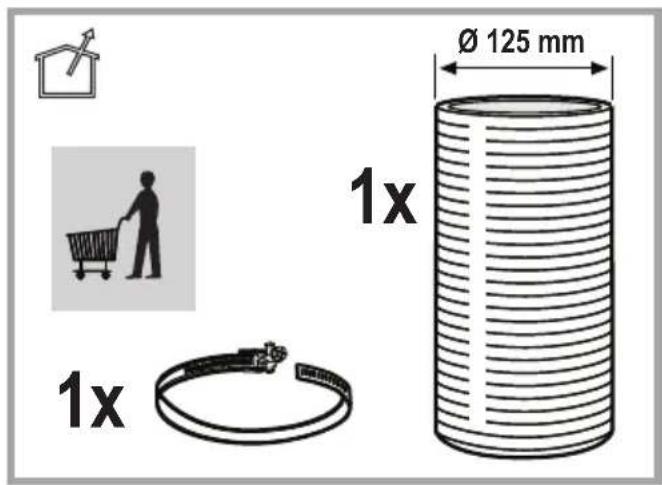

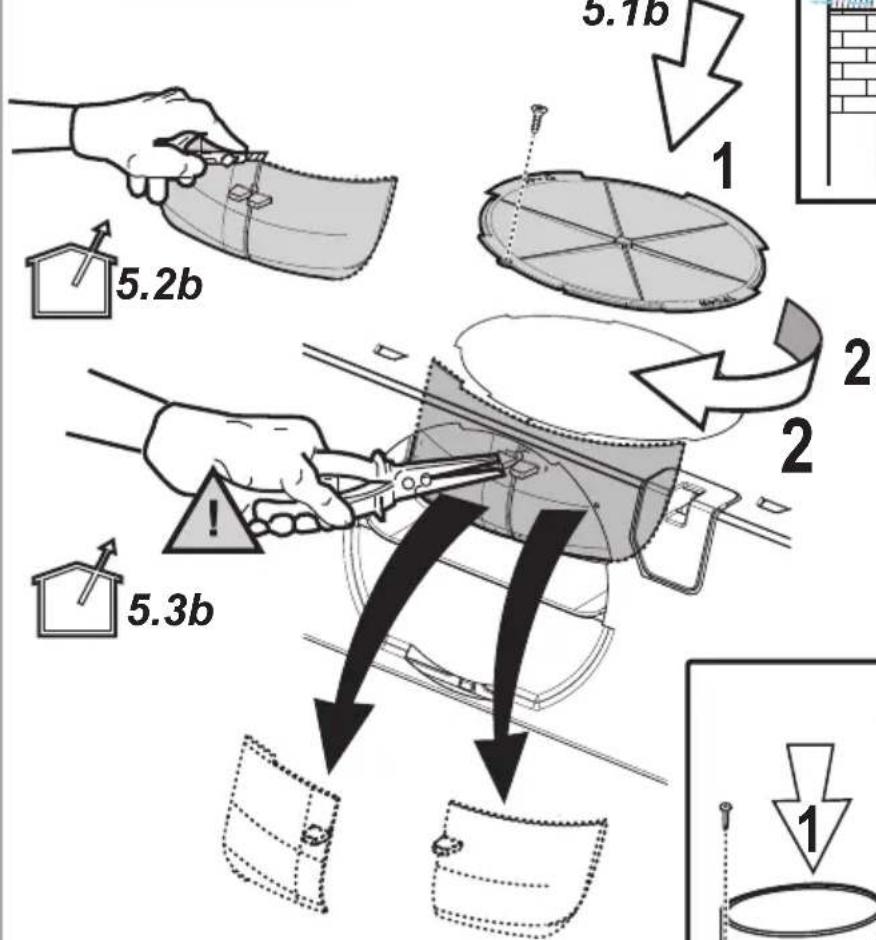

SAÍDA DO AR

para as versoes apsirantes)

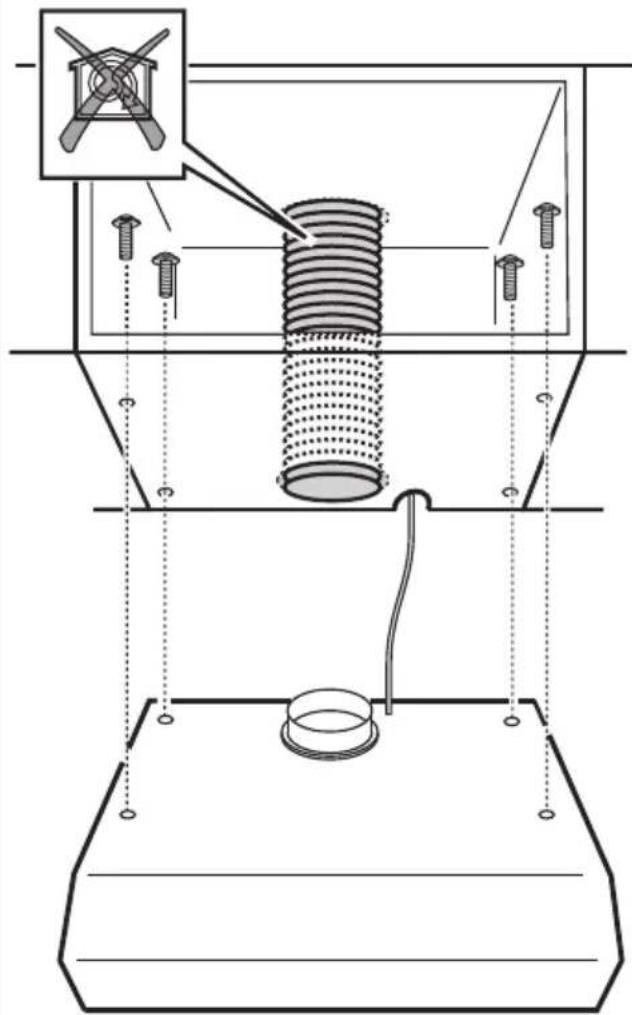

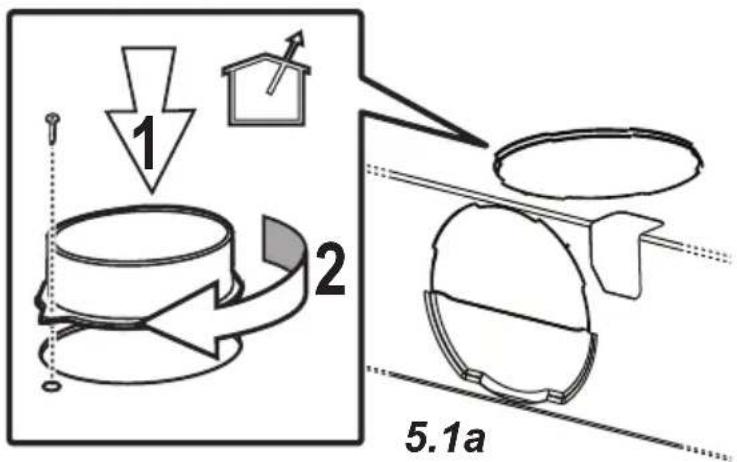

Conectar o exaustor aes tubos e orificios de descarga da parede com diametro equivalente a saida de ar (falange de uniao).

O uso de tubos ou orificios de descarga de parede com diametro inferior, pode provocar a diminuiçao do desempenho de aspiracao e um drastico aumento do ruido.

Não nos responsabilizamos a este respeito.

! Utilizar um tubo conductor com complemento não inferior ao indicado.
Utilizar um tubo conductor com o menor número possivel de curvas (angulo máximo da curva: 90^ ).
! Evitar alteracoes drasticas da classe do tubo (diametro).
! Caso estas normas não sejam respeitadas a Empresa declina qualquer responsabilitadde.

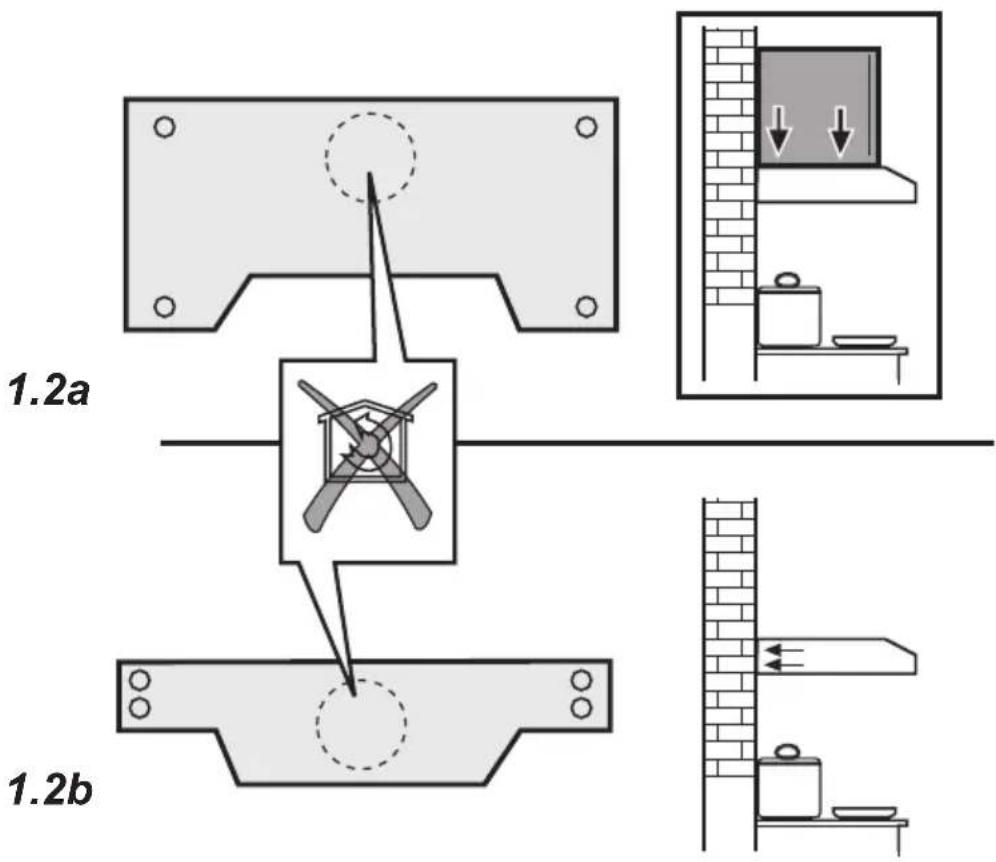

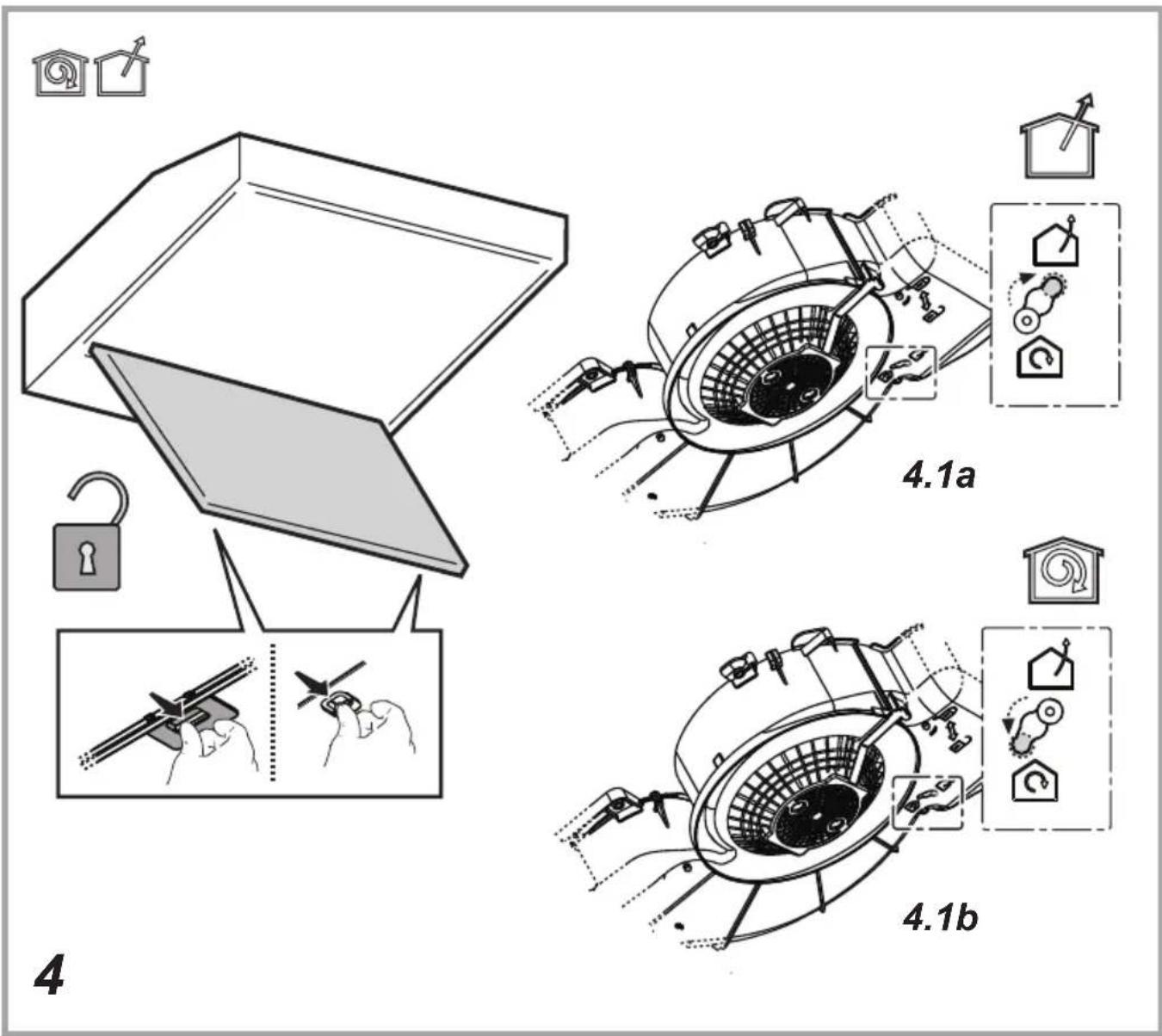

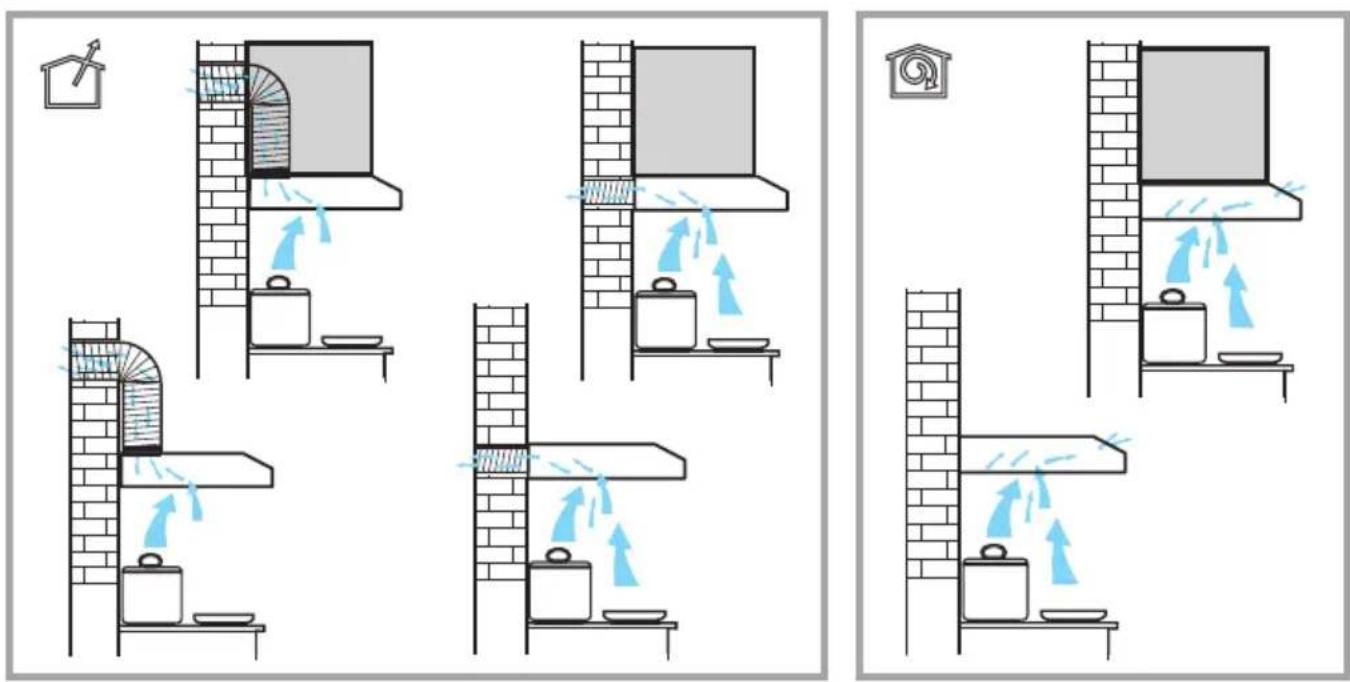

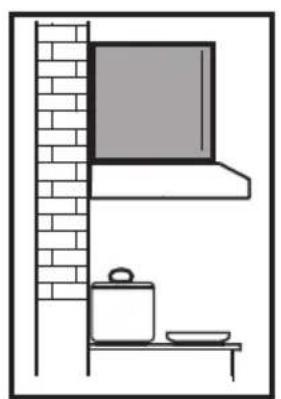

FILTRANTE OU ASPIRANTE?

! O seu exaustor está pronto para ser utilizado na versão aspirante.

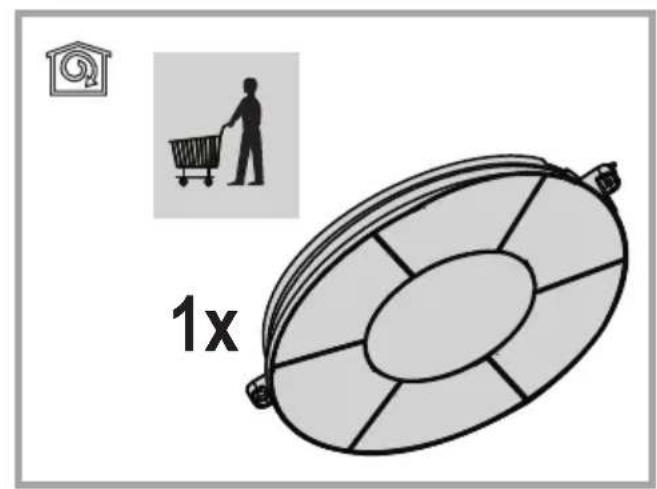

Para utilizes exaustor na versao filtrante deve ser instalado um KIT ACESSORIO apropriad.

Verifique nas primeiras páginases deste manual se o KIT ACESSORIO já vem fornecido ou se deve ser comprado

separamente.

Note: Se for fornecido com o equipamento, em algunos casos, o Sistema de filtragem adjunta à base de carvão activo pode já estar instalado no exaustor.

As informacoes para a transformacao do exaustor da versao aspirante a versao filtrante ja está contidas neste manual.

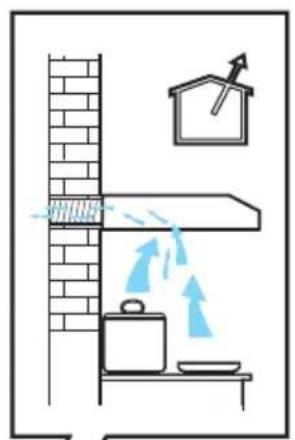

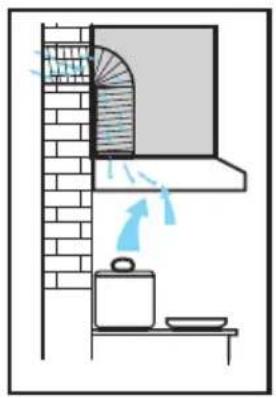

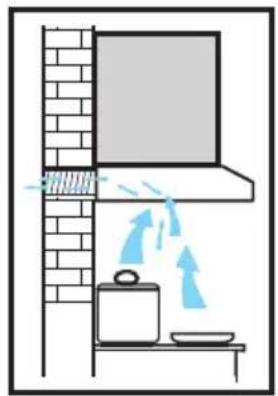

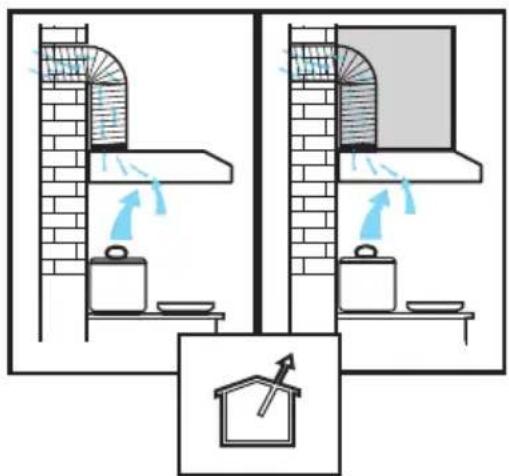

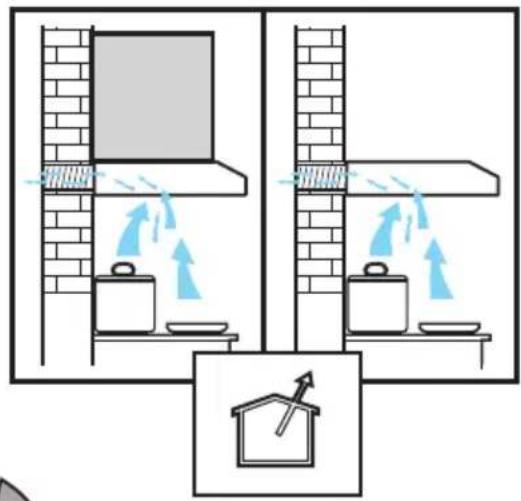

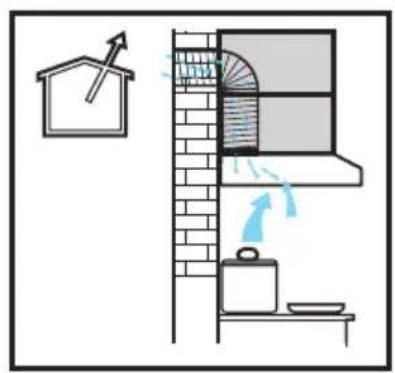

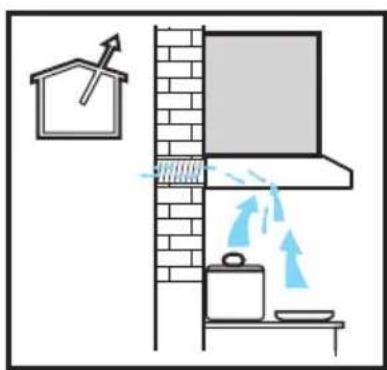

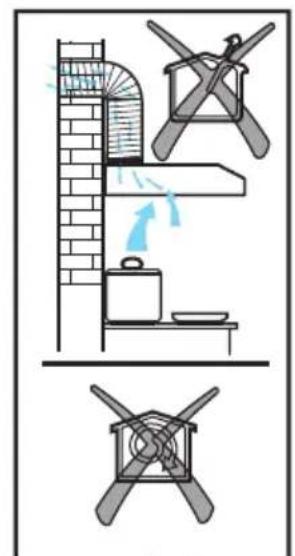

Versão aspirante

Os vapes sao evacuados para o exterior, por meio de um tubo de descarga fixado a falange de conexao que se encontra sobre o exaustor.

ATENÇAIO!

O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexao.

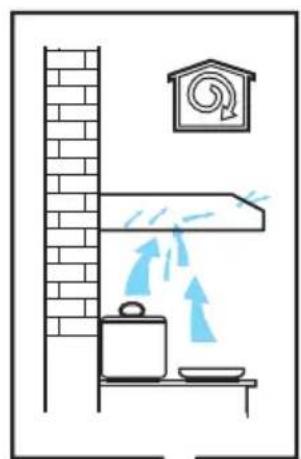

ATENÇAIO!

O ar aspirado sera desengordurado e desodorazo antes de ser recanalizo de volta para o ambiente.

Para usar o exaustor esta versão é necessário instalar umsystema de filtragem adiconalà base de carva atvado.

COMANDOS

O exaustor vem equipado com um paine de commandos com um controlo de velocidade de aspiracao e um controlo para acender a luz de iluminação do plano de cozedura.

a. ON/OFF luzes
b. OFF motores
c.-d.-e. Potencia minima de aspiracao (c.), media (d.), maxima (e.).

MANUTENÇA O

Limpeza

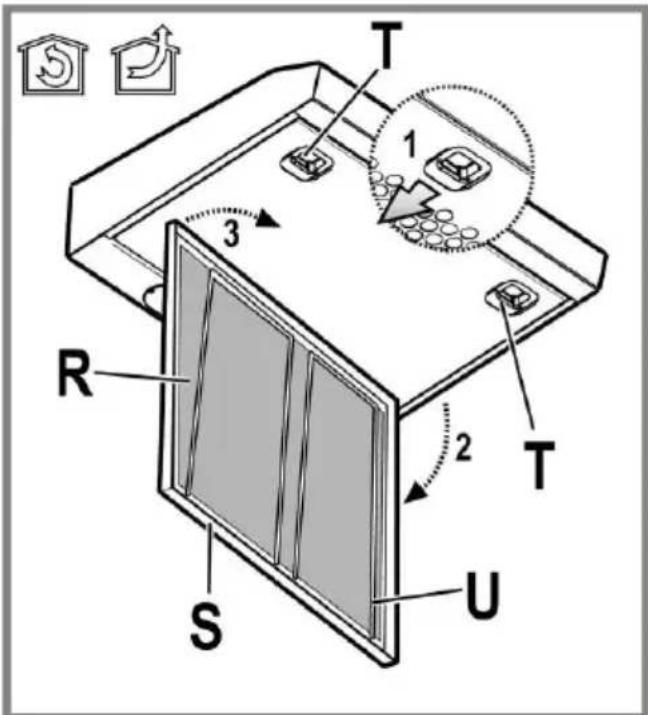

Manutenção dos filtros anti-gordura

Capta as particulas de gordura provenrientes da cozedura.
Caso se encontrar no interior de una grelha de suporte, pode ser de um dos seguidestips:

O filtró de papel deve ser substituído uma vez por mês ou, se for colorido no lado superior, quando a coloração aparece能得到�os furos da greixa.

O filtró metalico deve ser limpo uma vez por mês, com detergentes não agressivos,manualmente ou emakraina de lavar louças a baixas temperatas e com ciclo breve. Apasar do filtró metalico para a gordura poder perder cor com as lavagens naakraina da loça, as suas caracteristicas de filtração não se alteram.

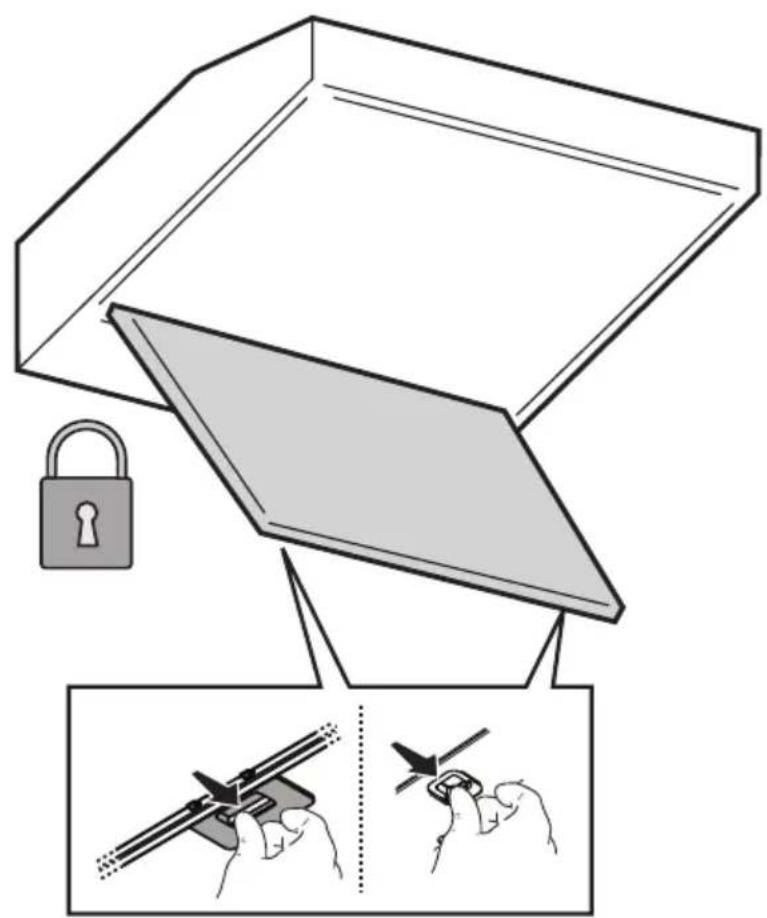

Para ter acesso ao filtro anti-gorduras R encontrar a greha de aspiracao S por meio dos engates T e libera-lo dos stops U.

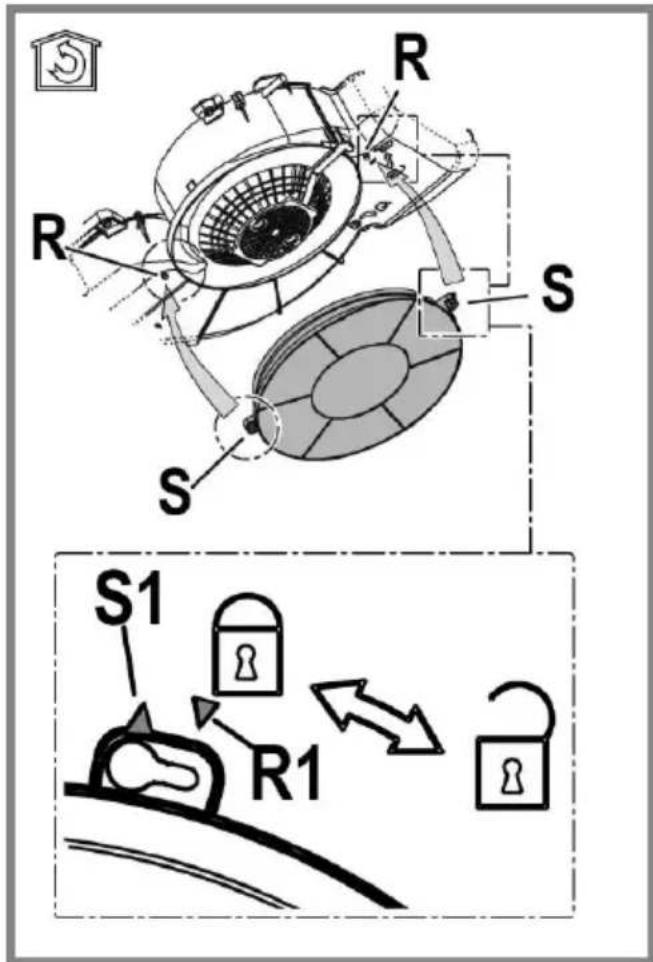

Manutenção do filtró a carvão

Retém os odeores desagradáveis produzidos durante a preparação de alimentos.

A)saturação do filtró de carvão atrvado verifica-se antes um uso mais ou menos prolongado, em funcão do tipo de cozedura e da regularidade da limpeza do filtró de gorduras.

Em todo caso, é necessário substituir o cartucho no máximo a cada 4 vezes.

Não pode ser lavado ou regenerado.

Retire os filtros de gordura.

Monte os filtros de cobertura do motor.

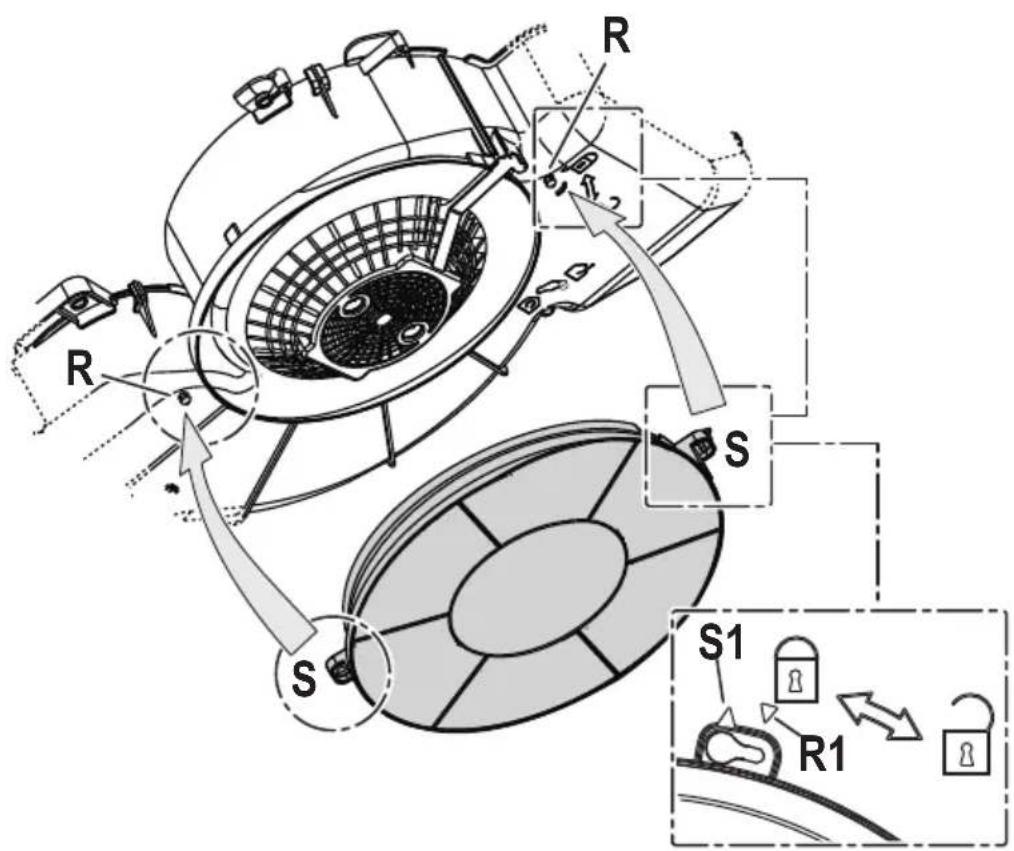

Certifique-se de que os pernos R do transporte

correspondem às abertas S;deois, rode no sentido dos ponteiros do relógio ate bloquear.

Para desmontar, siga a ordem inversa.

Monte novamente os filtros de gordura.

Substituição das lampadas

Desligar o aparelho da rede elétrica;

Atença! Antes de tocar as lampadas, certifique-se que está frias.

Voltar a montaragrelha.

Substituir a lampada danificada

Utilizar apenas lampadas de halogeneo de 230V, max. 28W

E14. Para maiores espécificações, consulutar a folha anexa "ILCOS D" (posão alfanumerica "1b").

Voltar a montaragrelha.

ELIMINAÇÃO

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipamento eletrico e eletrónico (REEE).

Ao garantir a eliminacao adequada这是我 do, estara a fazer a evaporar potenciais consequencias negativas para o ambiente e para a salute Pública, que poderiam derivar de um manuseamento de dispersao inadequada这是我 do.

O*simbolo no produits ou nos documents que acompanham o produits, indica que este aparelho nao pode receber um tratamento semelhante ao de uma dispersao domestica.

Pelo contrario, devar se depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de desperçiros.

Para obter informacoes mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu service de eliminação de deserdimentos domesticos ou a loja ondade adquiriu o produit.

Aparelho projetado, testado e fabricado de acordo com:

• Segurarca: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestoes para umautilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minima quando começar a cozinhar e mantenha o em funcao por maisageminutosaposterterminado.Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situacoes extremas.Substitua o(s) filtro(s) a carvalo quando necessario,para manteruma boa eficiência na reducao dos odores.Limpe o(s) filtro(s) de gordura quando necessario para manteruma boa eficiência.Use o diametro maximo do systemadeducasindicoesteensualparaotimizarafelicenciaeminimizaroruido.

ANOMALIAS DE FUNCIONAMENTO

Se algo parece não funciona, antes de contactar o Serviço de Assistência efectuar seguiços controlos simples:

• Se o exaustor não funciona:

Verificar que:

• não há err precipo de corrente.

• foi seleccionada uma velocidade.

• Se o exaustor tiver uma performance frac:

Verificar que:

• A velocidade do motor selecionada é suficiente para a quantidade de fumo e vapores libertada.
• O fogo é suficientemente arejado para permitir uma tomada de ar.
• O FILTER de carvão não está gasto (exaustor em versão filtrante).
• Se o exaustor desligar durante o funcionaamento normal:

Verificar que:

• não há err precipo de corrente.
• o dispositivo de corte omnipolar não disparou.

Se o exaustor não funciona correctamente, retirar a ficha para desligá-lo por um breve periodo da rede eletrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Servço de assistência técnica. Se o problema deestruturao persistir,contacte o service de assistencia.

DADOS TÉCNICOS

Altura (cm)	Largura (cm)	Profundidade (cm)	Ø do tubo de escape (cm)
13,3	49,9	51	12,5
13,3	54,9	51	12,5
13,3	59,9	51	12,5
13,3	89,9	51	12,5

Componentes não foramecidas com o produits.

Pode transferir as Instruções de Segança, o Manual do Utilizador, a Ficha do Produkt e os Dados Energéticos:

• Visitando oulosso website docs.whirlpool.eu
• Utilizando orowning QR
• Em alternativa, contacte onoxo Servico Pós-venda (atraves do número de téléphone contido no livrete da garantia). Ao contactar onoxo Servico Pós-Venda, indique os)códigos fornecidos na placacde identificacao do seu produits.
