MANUAL DE UTILIZADOR AKR 750 G K WHIRLPOOL

PT Instruções de uso

COLLEGAMENTO ELETTRICO

ANOMALIE DI FUNZIONAMENTO

• Antes de fazer qualquer operacao de limpeza ou de manutencao, delve-se desligar o exaustor da rede eletrica retirando a tomada ou desligando a alimentacao da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.
• Este aparecido pode ser uso por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentalais, ou falta de experiencia e conheçimento, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relativas ao uso em segurar aulary do aparecido e que tenham conheçimento dos riscos envolvidos.
• As crianças não devem ser autorizadas a Manipular os comandos ou a brincar com o aparecido.
• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparelho sera instalado, deve ser suficientamente ventilado, quando o exaustor for utilizeso em conjunto com outros dispositivos de combustao de gas ouculos combustiveis.
• O exhaustor deve ser limpo regularamente, interna e externamente (PELO MENOS UMA VEZ POR MÉS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservança das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incério.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilizes apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas destemanual.
  O uso de chama livre causa danos aos filtros e pode originar incéndios, portanto, deve ser évitado em quaisquer circunstâncias.
  Os alimentos fritos devem ser feitos sob controle, para evaporar que o oleo sobraqueça e se incendeie.
  CUIDADO: Peças acessveis do exaustor podem queimar quando utilizesc com a placac defogao.
• Não ligar o aparecido à rede electrica às que a instalação está totalmente conclusão.
• Relativamente às medicas tícnicas e de segança a serem adotadas para a descarga de fumes, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O Sistema de conduitas deste aparecido não pode ser connectado a outras sistemas de ventilação já existente que esteja a ser uso para qualquer outras finalidade, como descarga de fumos de apareiros a gás ou outros combustíveis.
• Não utilizes ou deixa r o exaustor sem lampa das corretamente montadas, devido ao possivel risco de choques electrolycos.
• Nunca utilizes exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser'utilzado como una superficie de apoio, a menos que sera especificamente indicado.
• Usar somente os parafusos de fixação fornecidos com o aparecido, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de duvida, consulutar um centro de assistência autorizzato ou专业技术o qualificado.

ATENÇAIO!

• A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos eletricos.

• Não utilizes com um programador, temporizador, telecomando separado ou qualquer outras disposito que se ativa automaticamente.

Manter as crianas meores de 3 anos afastadas do aparelho. Quando nao vigiadas por um adulto, as crianças meores de 8 anos devem ser mantidas afastadas do aparelho.

ATENÇA: o aparecido não deve ser operado mediante um dispositivo extemo ou atravesemosumsystema de commando a distancia separado.

Esteasurehoadoesdestinaaouso professional.Naoutilizaroaparelhoaoar livre.
Para evaciar o risco de ferimentos pessoas, o aparecido deve ser movido e instalado por das ou mais pessoas.
A instalacao - incluindo quando quaisquer conexoes para fomecimento de agua (caso previsto) e as ligações electrolyicas - e as operações de reparacao devem ser realizadas por pessoal qualificado.

Uma vez conclusa a instalacao, o material de embalagem (peças de plastico, poliestreno, etc.) delve ser mantido fora do alcance das crianças para evaporar o risco de asfixia.

Não utilizes o aparecido quando estiver molhado ou descalço.

Nunca utilizes um aparecido de limpeza a vapor para limpar o aparecido - risco deCHOque eletrico.

O material de embalagem é 100% reciclavel e está marcado com o símbolo da reciclagem.

O exaustor pode ser estetricamente differente do Modelo ilustrado neste manual, no entanto as instruções de uso, manutençao e instalação são as/DDmas.

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilitadpe por eventuais invenrientes, danos ou incéndios provocados ao aparecido, derivantes da inobservança das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vaporores de cozedura e é destinado exclusivamente para uso dométrico.

• É importante conservar este manual para eventuels consultas futuras.
  Em caso de vendà ou mudança, certifique-se que omanual acompanha o produits.
  LeiacretadosamenteasInstruções:apresentamimportantesinfrações sobreainstallationa,usosegurancaa.
• Não efectue variações eletricas ou mecânicas no produits ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não está danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

A distancia minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões electrolycos e 65 cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especialcarem uma distência maior, deve-se levar em conta esta指示ação.

CONEXÃO ELETRICA

A voltagem da rede eletrica deve corresponder com a voltagem indicada na etiqueta das caracteristicas, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as nomas vigentes, posta em zona accesivel, mesmo deposita instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona accesivel, mesmo deposita instalação, aplicar um interruptor bipolar, em conformidade com a nome que assegure a desconexão completenessa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇAIO!

Antes de conectar novamente o circuito do exaustor com a alimentacao eletrica, vericar o seu funcaoamento, e vericar se o cabo de rede está montado corretamente.

Se o cabo não estiver equipado com uma ficha, lique os cabos de acordo com aabela segunte:

Tensão da rede eletrica e frequência

Substituição do cabo de alimentação

O exaustor está equipado com um cabo de alimentação especial; no caso do cabo ficar danificado, efetuar um pedigo ao service de assistência Tecnica.

SAÍDA DO AR

para as versoes apsirantes)

Conectar o exaustor ao tubos e orificios de descarga da parede com diametro equivalente a saida de ar (falange de uniao).

O uso de tubos ou orificios de descarga de parede com diametro inferior, pode provocar a diminuiçao do desempenho de aspiracao e um drastico aumento do ruido.

Não nos responsabilizamos a este respeito.

! Utilizar um tubo conductor com complemento não inferior ao indicado.
Utilizar um tubo conductor com o menor número possivel de curvas (angulo máximo da curva: 90^ ).
! Evitar alteracoes drasticas da classe do tubo (diametro).
! Caso estas normas não sejam respeitadas a Empresa declina qualquer responsabilitadde.

FILTRANTE OU ASPIRANTE?

! O seu exaustor está pronto para ser utilizado na versão aspirante.

Para utilizes o exaustor na versao filtrante deve ser instalado um KIT ACESSORIO apropriad.

Verifique nas primeiras páginases这是我 manual se o KIT ACESSORIO já vem fornecido ou se deve ser comprado separamente.

Note: Se for fomecido com o equipamento, em algoas cases, o systema de filtragem adjunta a base de carrao activo pode ja estar instalado no exaustor.

As informacoes para a transformacao do exaustor da versao aspirante a versao filtrante ja está contidas neste manual.

Versão aspirante

Os vapores sao evacuados para o exterior, por meio de um tubo de descarga fixado a falange de conexao que se encontra sobre o exaustor.

ATENÇAIO!

O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexao.

ATENÇAIO!

O ar aspirado sera desengordurado e desodorizzato antes de ser recanalizo de volta para o ambiente.

Para usar o exaustor esta versão é necessário instalar umsystema de filtragem adiconal à base de carvao ativado.

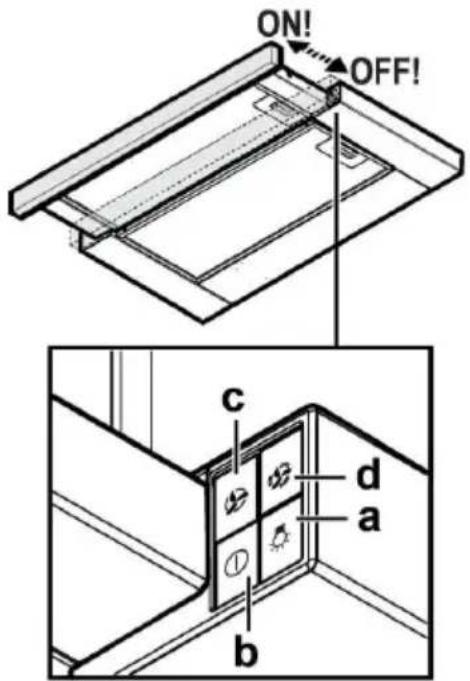

COMANDOS

O exaustor vem equipado com um paine de commandos com um controlo de velocidade de aspiracao e um controlo para acender a luz de iluminação do plano de cozedura.

a. Interruptor luz ON/OFF.
b. Interruptor OFF/velocidade 1
c. Selecção velocidade 2
d. Selecção velocidade 3

MANUTENÇAO

Limpeza

Para a limpeza, utiliser um pano humedecido com detergentes liquidos neutros. Evitar o uso de produits contendo abrasivos. NÃO UTILIZE ÁLCOOL!

Manutenção dos filtros anti-gordura

O Filtró de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtró pode ser lavado manualmente ou na区管委会 de lavar louça a baixas temperatas e com um ciclo breve.

O filtró metalico para a gordura pode perdcer cor com as lavagens na boaina da louça, mas as suas caracteristicas de filtracao não se alteram.

Para desmontar o FILTER antigordura puxe o puxador de libertação com mola.

Manutenção do FILTER a carvalho

Retém os odeores desagradáveis produzidos durante a preparação de alimentos.

A saturação do FILTER de carvão ativado verifica-se às um uso mais ou menos prolongado, em funcção do tipo de cozedura e da regularidade da limpeza do FILTER de gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 vezes.

Não pode ser lavado ou regenerado.

Tire os filtros anti-gordura.

Aplique um Scope a carvao por lado e encaixe no exaustor.

Coloque novamente os filtros anti-gordura.

Substituição das lâmpadas

Desligar o aparelho da rede elétrica;

Atença! Antes de tocar as lampadas, certifique-se que está frias.

Voltar a montaragrelha.

Substituir a lampada danificada.

Utilizar apenas lampadas LED de 2,5W-E14 no máximo. Para mais informações, consulutar a folha em anexo "ILCOS D" (posicao alfanumerica "1e").

Voltar a montaragrelha.

ELIMINAÇÃO

Este aparecido está classificado de acordo com a Direita Europeia 2012/19/EC sobre Resíduos de equipoamento eletrico e eletrónico (REEE). Ao garantir a eliminação adequada这是我, está a fazer axitar potencições negativas para o ambiente para a saude Pública, que poderiam derivar de um manuseamento de dispersão inadequada这是我.

O*simbolo no produits ou nos documents que acompanham o produits, indica que este aparelho nao pode receber um tratamento semelhante ao de uma dispersao domestica.

Pelo contrario, devar se depositado no respecivo centro de recolha para a reciclagem de equipamento eltrico e eletronic.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de desperçiros.

Para obter informacoes mais detalhadas sobre o tratamento, a recuperação e a recidagem deste produits, contate o Departamento na sua localidade, o seu service de eliminação de deserdimentos domesticos ou a loja onde adquiriu o produits.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestoes para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minima quando fazer a cozinhar e mantenha-o em funcão por mais elescretosaposterterminado.Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas.Substitua o(s) filro(s) a carao quando necessario,para manter uma boa eficiência na reducao dos odores. Limpe o(s) filro(s) de gordura quando necessario para manter uma boa eficiência.Use o diametro maximo do systema de conduitas indicado este manual para optimizar a eficiência e minimizar o ruido.

ANOMALIAS DE FUNCIONAMENTO

Se algo parece não funciona, antes de contactar o Serviço de Assistência efectuar seguiços controlos simples:

• Se o exaustor não funciona:

Verificar que:

• não há err precipo de corrente.
• foi seleccionada uma velocidade.

Se o exaustor tiver uma performance frac:

Verificar que:

• A velocidade do motor selecionada é suficiente para a quantidade de fumo e vapes libertada.
• O fogo é suficientemente arejado para permitir uma tomada de ar.

• O FILTER de carvão não está gasto (exaustor em versão filtrante).

• Se o exhaustor desligar durante o funcionaamento normal:

Verificar que:

• não há err precipo de corrente.
• o dispositivo de corte omnipolar não disparou.

Se o exaustor não funciona correctamente, retirar a ficha para desigá- lo por um breve期内o da rede eletrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Servico de assistencia的技术ica. Se o problema de functimento persistir, contacte o service de assistência.

DADOS TÉCNICOS

Altura (cm)	Largura (cm)	Profundidade (cm)	Ø do tubo de escape (cm)
18	59,8	30-45,5	12

Componentes não foramecidas com o produits.

Pode transferir as Instruções de Segança, o Manual do Utilizador, a Ficha do Produkt e os Dados Energéticos:

• Visitando oulosso website docs.whirlpool.eu
  Utilizando o documento QR
• Em alternativa, contacte o,isso Servico Pós venda (atraves do número de téléphone contido livrete da garantia). Ao contactar o,isso Servi Pós-Venda,indique os)códigos fornecidos na plac de identificacao do seu produto.
