MANUAL DE UTILIZADOR MKCS 1410 McKenzie

P Tradução do manual original Serra circular

7

Art.-Nr.: 25097020

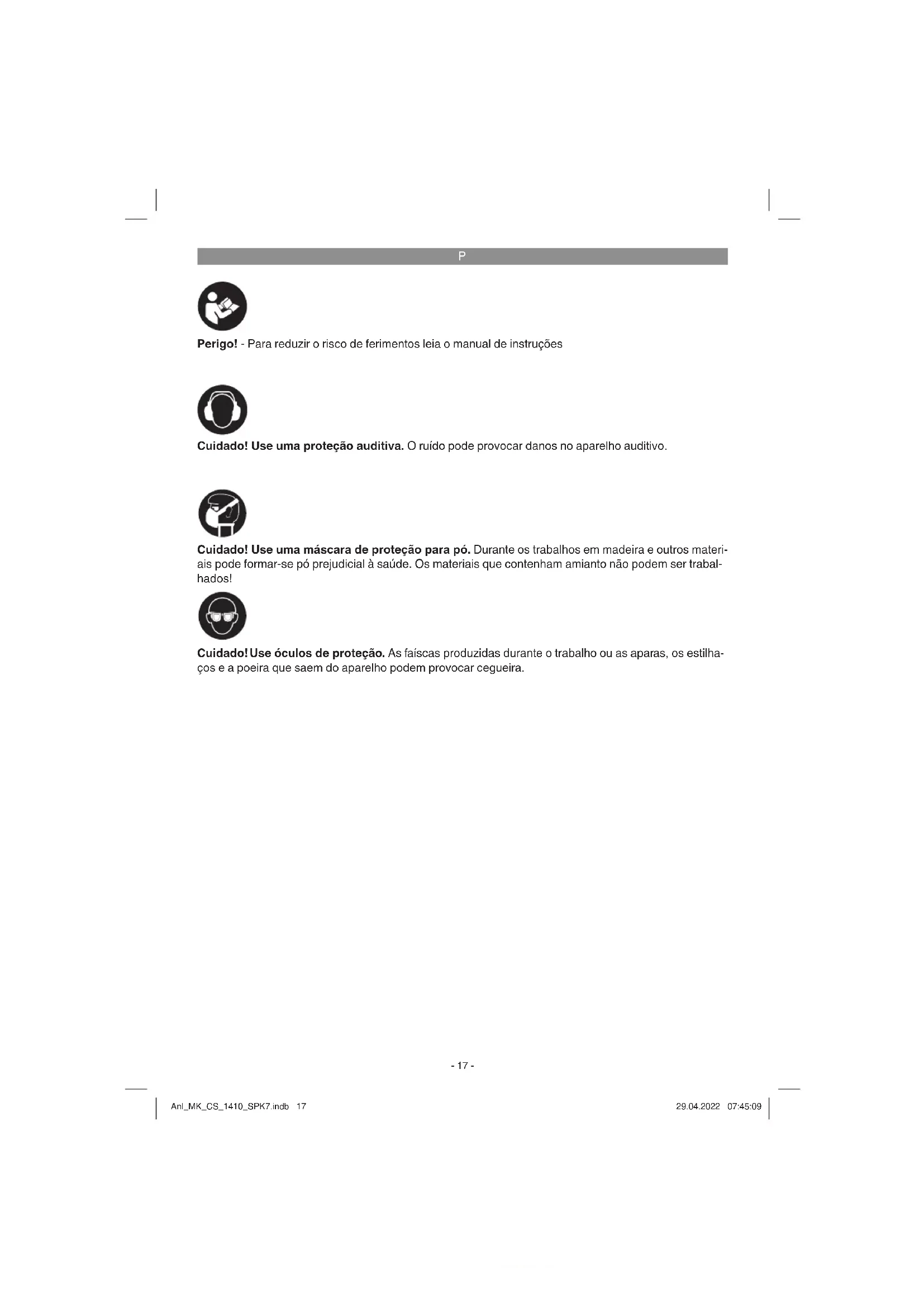

Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções

Cuidado! Use uma proteção auditiva. O ruído pode provocar danos no aparelho auditivo.

Cuidado! Use uma máscara de proteção para pó. Durante os trabalhos em madeira e outros materiais pode formar-se pó prejudicial à saúde. Os materiais que contenham amianto não podem ser trabalhados!

Cuidado! Use óculos de proteção. As faíscas produzidas durante o trabalho ou as aparas, os estilhaços e a poeira que saem do aparelho podem provocar cegueira.

P

Perigo!

Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para prevenir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de instruções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

1. Instruções de segurança

As instruções de segurança correspondentes encontram-se na brochura fornecida.

Aviso!

Leia todas as instruções de segurança, indicações, ilustrações e dados técnicos fornecidos com esta ferramenta elétrica. O incumprimento das indicações seguintes pode provocar choques elétricos, incêndios e/ou ferimentos graves.

Guarde todas as instruções de segurança e indicações para consultar mais tarde.

A designação „ferramenta elétrica“ usada nas instruções de segurança refere-se às ferramentas alimentadas por corrente elétrica (com cabo elétrico) ou às ferramentas alimentadas por acumulador (sem cabo elétrico).

1. Segurança no local de trabalho

a) Mantenha a sua área de trabalho limpa e bem iluminada. Áreas de trabalho desarrumadas ou com pouca iluminação aumentam o perigo de acidentes.

b) Não utilize a ferramenta elétrica em ambientes potencialmente explosivos, onde haja líquidos, gases ou poeiras infl amáveis. As ferramentas elétricas produzem faíscas que podem infl amar o pó ou os vapores.

c) Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Uma distração pode fazê-lo perder o controlo da ferramenta elétrica.

1. Segurança elétrica

a) A fi cha de ligação da ferramenta elétrica tem de ser compatível com a tomada. A fi cha nunca pode ser alterada. Não utilize

fi chas adaptadoras em conjunto com ferramentas elétricas com ligação à terra. Fichas não alteradas e tomadas compatíveis diminuem o risco de choque elétrico.

b) Evite o contacto físico com as superfícies ligadas à terra, como tubos, aquecimentos, fogões, frigoríficos. Existe um maior risco de choque elétrico, se o seu corpo estiver em contacto com a terra.

c) Mantenha as ferramentas elétricas afastadas da chuva e da humidade. A entrada de água numa ferramenta elétrica aumenta o risco de choque elétrico.

d) Não utilize o cabo de ligação para outro fi m que não o previsto, como para transportar ou pendurar a ferramenta elétrica ou para retirar a fi cha da tomada. Mantenha o cabo de ligação afastado de fontes de calor, do óleo, das arestas vivas ou de partes móveis. Cabos de ligação danificados ou emaranhados aumentam o risco de choque elétrico.

e) Se trabalhar com uma ferramenta elétrica ao ar livre, use apenas extensões adequadas para o exterior. A utilização de uma extensão adequada para o exterior diminui o risco de choque elétrico.

f) Se não for possível evitar o funcionamento da ferramenta elétrica num ambiente húmido, use um disjuntor de corrente de falha. A utilização de um disjuntor de corrente de falha diminui o risco de choque elétrico.

1. Segurança das pessoas

a) Esteja sempre atento, preste atenção ao que está a fazer e proceda de modo sensato com uma ferramenta elétrica. Não utilize ferramentas elétricas, se estiver cansado ou sob a infl uência de drogas, álcool ou de medicamentos. Um momento de distração durante a utilização da ferramenta elétrica pode causar ferimentos graves.

b) Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, como máscara de proteção contra o pó, calçado de segurança antiderrapante, capacete de proteção ou proteção auditiva, de acordo com o tipo e utilização de ferramenta elétrica, diminui o risco de ferimentos.

c) Evite uma colocação em funcionamento inadvertida. Assegure-se de que a ferramenta elétrica está desligada antes de pegar nela, de a transportar ou ligar à

P

alimentação de corrente e/ou ao acumulador. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se a ferramenta elétrica estiver ligada quando estabelece a ligação à alimentação de corrente, há o risco de acidente.

d) Antes de ligar a ferramenta elétrica, retire as ferramentas de ajuste ou as chaves de parafusos. A existência de uma ferramenta ou chave numa peça em rotação da ferramenta elétrica pode provocar ferimentos.

e) Evite posições impróprias. Certifi que-se de que está numa posição segura e mantenha sempre o equilíbrio. Dessa forma, pode controlar melhor a ferramenta elétrica em situações inesperadas.

f) Use vestuário adequado. Não use vestuário largo ou joias. Mantenha o cabelo e o vestuário afastados das peças em movimento. O vestuário largo, as joias ou o cabelo comprido podem ser apanhados pelas peças em movimento.

g) Se puderem ser montados dispositivos de aspiração de pó e dispositivos de recolha de pó, estes devem ser ligados e utilizados corretamente. A utilização de um aspirador de pó diminui os perigos provocados pelo pó.

h) Não confi e num sentimento de falsa segurança nem ignore as regras de segurança para ferramentas elétricas, mesmo se já estiver familiarizado com estas após uma ampla utilização. O manuseamento descuidado pode causar ferimentos graves no espaço de segundos.

1. Utilização e manuseamento da ferramenta elétrica

a) Não sobrecarregue a ferramenta elétrica. Utilize a ferramenta elétrica adequada para o seu trabalho. Trabalhe melhor e com maior segurança com a ferramenta elétrica adequada dentro da gama de potência indicada.

b) Não utilize ferramentas elétricas com o interruptor danificado. Uma ferramenta elétrica que não possa ser ligada ou desligada é perigosa e tem de ser reparada.

c) Desligue a fi cha da tomada e/ou remova um acumulador amovível antes de efetuar ajustes no aparelho, trocar peças da ferramenta de trabalho ou colocar a ferramenta elétrica de parte. Esta medida de prevenção evita o arranque inadvertido da

ferramenta elétrica.

d) Guarde as ferramentas elétricas que não estejam a ser usadas fora do alcance das crianças. Não deixe que a ferramenta elétrica seja usada por pessoas que não estejam familiarizadas com ela ou que não tenham lido estas indicações. As ferramentas elétricas são perigosas, se forem usadas por pessoas inexperientes.

e) Trate da conservação das ferramentas elétricas e da ferramenta de trabalho com cuidado. Verifi que se as peças móveis funcionam sem problemas e se não estão perras, se existem peças partidas ou danificadas, que influenciem o funcionamento da ferramenta elétrica. As peças danifi cadas devem ser reparadas antes da utilização da ferramenta elétrica. Muitos acidentes são causados por ferramentas elétricas mal conservadas.

f) Mantenha os acessórios de corte afi ados e limpos. Os acessórios de corte cuidados e com as arestas de corte afi adas encravam menos e são mais fáceis conduzir.

g) Respeite estas indicações quando utilizar a ferramenta elétrica, ferramentas de trabalho, etc. Tenha atenção às condições de trabalho e ao trabalho a realizar. O uso de ferramentas elétricas para fi ns diferentes do previsto pode originar situações perigosas.

h) Mantenha os punhos e as respetivas superfícies secos, limpos e livres de óleo e gordura. Punhos e superfícies de punhos escorregadios não permitem o comando e controlo seguros da ferramenta elétrica em situações inesperadas.

1. Manutenção

a) A sua ferramenta elétrica deverá ser reparada apenas por pessoal técnico qualifi cado e apenas com peças sobressalentes originais. Dessa forma, é assegurada a segurança da ferramenta elétrica.

Instruções de segurança para todas as serras

Procedimento de serragem Perigo:

a) Não aproxime as suas mãos da superfície de corte e do disco de serra. Com a segunda mão segure o punho adicional ou a carcaça do motor. Se ambas as mãos segurarem a serra, elas não podem ser feridas pelo disco de serra.

P

b) Não meta as mãos por debaixo da peça a trabalhar. A cobertura de proteção não protege do disco de serra por debaixo da peça a trabalhar.
c) Adapte a profundidade de corte à espessura da peça a trabalhar. Por debaixo da peça a trabalhar deveria ver-se menos de um dente de altura.
d) Nunca segure na peça a trabalhar com a mão ou sobre a perna. Fixe a peça a trabalhar num encaixe estável. É importante fi xar bem a peça a trabalhar, para minimizar o perigo de contacto físico, de o disco de serra fi car preso ou da perda de controlo do aparelho.
e) Ao trabalhar, segure na ferramenta elétrica nas superfícies isoladas próprias, uma vez que a ferramenta de trabalho pode entrar em contacto com cabos elétricos que não estejam à vista ou o próprio cabo de ligação do aparelho. O contacto com um cabo de corrente elétrica também eletrifi ca as peças metálicas da ferramenta elétrica e provoca um choque elétrico.
f) Ao efectuar cortes longitudinais utilize sempre um encosto ou uma guia de cantos direita. Isto melhora a precisão de corte e reduz a possibilidade do disco de serra fi car preso.
g) Utilize sempre discos de serra com o tamanho certo e o furo central adequado (por ex., rômbico ou redondo). Os discos de serra que não são compatíveis com as peças de montagem, funcionam de forma irregular e provocam a perda de controlo.
h) Nunca utilize no disco de serra anilhas ou parafusos danifi cados ou errados. As anilhas e os parafusos para o disco de serra foram especialmente fabricados para a sua serra, para uma potência ideal e para maior segurança de funcionamento.

Outras instruções de segurança para todas as serras

Causas de rechaço e respetivas instruções de segurança:

• Rechaço é a reacção repentina originada por um disco de serra que emperra, entala ou está mal colocado, e que faz com que a serra se levante e sai da peça descontroladamente, deslocando-se na direcção do operador;
• Quando engata ou emperra na fenda de serragem, que se fecha, o disco de serra bloqueia e a força do motor rechaça a serra em

direção ao operador;
- Se o disco de serra rodar ou for alinhado incorretamente no corte, os dentes da aresta traseira do disco de serra podem engatar na superfície de madeira, fazendo com que o disco de serra saia da fenda de serragem e salte em direção ao operador.
Um rechaço é a consequência de uma utilização errada ou inadequada da serra. O rechaço pode ser evitado através de medidas de prevenção adequadas, como a seguir descrito.
a) aSegure a serra com ambas as mãos e posicione os braços de modo a conseguir amparar as forças de rechaço. Posicione-se sempre ao lado do disco de serra, nunca o alinhe com o seu corpo. Em caso de rechaço a serra circular pode saltar para trás, mas o operador consegue dominar as forças de rechaço através de medidas de prevenção adequadas.
b) Se o disco de corte fi car emperrado ou se interromper o trabalho, desligue a serra e mantenha-a parada no material até o disco de serra se imobilizar. Nunca tente remover a serra da peça a trabalhar ou puxar a serra para trás, enquanto o disco de serra estiver em movimento ou poder dar-se um rechaço. Verifique qual é a causa do emperramento do disco de serra e elimine-a.
c) Quando quiser voltar a ligar uma serra encaixada na peça a trabalhar, centre o disco de serra na fenda de serragem e verifi que se os dentes do disco de serrar não estão engatados na peça a trabalhar. Se o disco de serra fi car engatado e você tentar colocar a serra de novo em funcionamento, o disco pode sair da peça a trabalhar ou pode causar um rechaço.
d) Apoie as placas grandes para diminuir o risco de rechaço devido a um disco de serra entalado. As placas grandes podem dobrar-se sob o seu próprio peso. As placas têm de ser apoiadas dos dois lados, junto à fenda de serragem e à aresta.
e) Não utilize discos de serra rombos ou danificados. Devido a uma fenda de serragem demasiado estreita os discos de serra com dentes rombos ou mal colocados provocam fricção elevada, entalamento do disco de serrar ou rechaço.
f) Antes de serrar aperte as regulações de profundidade e de ângulo de corte. Se, durante o processo de serrar, as regulações

P

se alterarem, o disco de serra pode fi car entalado e pode dar-se um rechaço.

g) Tenha muito cuidado ao serrar em paredes existentes ou áreas não visíveis. Ao mergulhar o disco de serra em objectos dobrados este pode, durante o processo de serrar, bloquear ou causar um rechaco.
h) Não utilize discos de rebarbar!
i) Os diâmetros dos discos de serra utilizados têm de corresponder aos diâmetros indicados na serra circular!
j) Utilize apenas discos de serra recomendados!
k) Utilize apenas discos de serra identificados com uma rotação igual ou superior à rotação indicada na ferramenta elétrica.
I) Seleccione o disco de serra correto para o material a serrar.

Instruções de segurança para serras com cobertura de proteção oscilante Funcionamento da cobertura de proteção inferior

a) Antes de cada utilização verifi que se a cobertura de proteção inferior fecha sem problemas. Não utilize a serra quando a cobertura de proteção inferior não tiver mobilidade e não fechar de imediato. Nunca entale ou prenda a cobertura de proteção inferior quando estiver aberta. Se a serra cair inadvertamente para o chão, a cobertura de proteção inferior pode fi car deformada. Abra a cobertura de proteção com a alavanca de puxar para trás e certifi que-se de que a cobertura se move livremente e que não toca no disco de serra e em outras peças, em todos os ângulos e profundidades de corte.
b) Verifi que o funcionamento da mola para a cobertura de proteção inferior. Quando a cobertura de proteção inferior e a mola não funcionam corretamente, mande fazer uma revisão à serra antes de a utilizar. Peças danificadas, detritos de cola ou acumulações de aparas podem emperrar o movimento da cobertura de proteção inferior.
c) Abra a cobertura de proteção inferior à mão apenas no caso de cortes especiais, como „cortes de imersão e angulares“. Abra a cobertura de proteção com a alavanca de retração e largue-a, assim que o disco de serra entre na peça a trabalhar. Em todos os outros trabalhos de corte a cobertura de proteção inferior tem de trabalhar automaticamente.

d) Não coloque a serra sobre a bancada de trabalho ou no chão, sem que a cobertura de proteção esteja a cobrir o disco de serra. Um disco de serra desprotegido e a deslizar movimenta a serra no sentido do corte e serra o que estiver à frente. Respeite o tempo de marcha por inércia do disco de serra.

Instruções de segurança adicionais para todas as serras com cunha abridora Funcionamento da cunha abridora

a) Utilize o disco de serra adequado para a cunha abridora. Para que a cunha abridora tenha efeito, a folha mestre do disco de serra tem de ser mais fi na do que a cunha abridora e a largura dos dentes tem de ser superior à espessura da cunha abridora.
b) Ajuste a cunha abridora como descrito neste manual de instruções. Quando a força, posição e alinhamento não são os corretos a cunha abridora pode não conseguir evitar efi cazmente um rechaço.
c) Utilize sempre a cunha abridora, excepto em cortes de imersão. Torne a montar a cunha abridora após o corte de imersão. A cunha abridora torna-se incómoda durante o corte de imersão e pode provocar um rechaço.
d) Para que a cunha abridora seja efi caz tem de se encontrar na fenda de serragem. Nos cortes curtos a cunha abridora é inefi caz contra rechaços.
e) Não opere a serra com a cunha abridora dobrada. Uma pequena anomalia pode retardar o fecho da cobertura de proteção.

• Utilize uma máscara de proteção para pó!
• Assegure-se de que a cunha abridora está ajustada de modo a que a sua distância em relação à coroa dentada do disco de serra não exceda 5 mm e que a coroa dentada não fique mais de 5 mm acima do rebordo inferior da cunha abridora.
• Utilize apenas discos de serra determinados pelo fabricante que correspondam à norma EN 847-1, se eles se destinarem ao corte de madeira ou materiais similares.

Guarde as instruções de segurança num local seguro.

P

2. Descrição do aparelho e material a fornecer

2.1 Descrição do aparelho (fi gura 1a/1b)

1. Punho
2. Interruptor para ligar/desligar
3. Tecla de travamento para o interruptor para ligar/desligar
4. Parafuso de aperto para ajuste da profundidade de corte
5. Cabo elétrico
6. Patim da serra
7. Parafuso de aperto para a regulação da meia-esquadria
8. Parafuso de aperto para a guia paralela
9. Escala para o ângulo de corte em meia esquadria
10. Punho adicional
11. Cobertura de proteção
12. Disco de serra
13. Chave do disco de serra
14. Ligação para o dispositivo de aspiração de aparas
15. Alavanca para abrir a cobertura de proteção oscilante
16. Guia paralela
17. Parafuso para a fi xação do disco de serra
18. Flange de aperto
19. Cobertura de proteção oscilante
20. Cunha abridora
21. Bloqueio do veio
22. Suporte da lâmina de serra de 16 mm
23. Suporte da lâmina de serra de 30 mm

2.2 Material a fornecer

Com a ajuda da descrição do material a fornecer, verifi que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nossos Service Center ou ao ponto de venda onde adquiriu o aparelho, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nas informações do serviço de assistência técnica no fi m do manual.

• Abra a embalagem e retire cuidadosamente o aparelho.
• Remova o material da embalagem, assim como os dispositivos de segurança da embalagem e de transporte (caso existam).
• Verifique se o material a fornecer está completo
• Verifique se o aparelho e as peças acessórias apresentam danos de transporte.

Se possível, guarde a embalagem até ao termo do período de garantia.

Perigo!

O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asfi xia!

• Serracircular
• Disco de serra
  • Chave do disco de serra
• Guia paralela
  • Manual de instruções original
• Instruções de segurança

3. Utilização adequada

A serra circular destina-se a serrar em linha recta em madeira, em materiais similares à madeira e em plásticos. Deverá evitar o sobreaquecimento das pontas de dente da serra e o derretimento do plástico.

A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou ferimentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante.

4. Dados técnicos

Tensão de rede: 220-240 V \~ 50 Hz

Potência absorvida: 1410 W

Rotações com marcha em vazio: .....5500 r.p.m.

Profundidade de corte com 90°: ...... 67 mm

Profundidade de corte com 45°: ..... 46 mm

Disco de serra: 0 190 mm

Suporte do disco de serra: .....Ø 16/30 mm

Espessura do disco de serra: 1,7 mm

Espessura dos dentes da serra: 2,4 mm

Classe de proteção: ...... II.

Peso: 4,3 kg

Perigo!

Ruído e vibração

Os valores de ruído e de vibração foram apurados de acordo com a EN 62841.

P

Nível de pressão acústica L_pA ..... 92,5 dB(A) Incerteza K_pA ..... 3 dB Nível de potência acústica L_WA ..... 103,5 dB(A) Incerteza K_WA ..... 3 dB

Use uma proteção auditiva.

O ruído pode provocar danos auditivos.

Valores totais de vibração (soma vectorial de três direcções) apurados de acordo com a EN 62841.

Punho

Valor de emissão de vibração a_n=2,694 m/s^2 Incerteza K = 1,5 m/s²

Punho adicional

Valor de emissão de vibração a_n = 3,139 m/s^2 Incerteza K = 1,5 m/s²

Os valores totais de vibração e os valores de emissão de ruídos indicados foram medidos segundo um método de ensaio normalizado e podem ser utilizados para a comparação de uma ferramenta elétrica com outra.

Os valores totais de vibração e os valores de emissão de ruídos indicados também podem ser utilizados para um cálculo provisório da carga.

Aviso:

As emissões de vibração e de ruído podem divergir dos valores indicados durante a utilização efetiva da ferramenta elétrica, consoante o tipo de utilização da mesma, em especial, o tipo de peça a trabalhar.

Reduza a produção de ruído e de vibração para o mínimo!

• Utilize apenas aparelhos em bom estado.
- Limpe e faça a manutenção do aparelho regularmente.
- Adapte o seu modo de trabalho ao aparelho.
- Não sobrecarregue o aparelho.
- Se necessário, submeta o aparelho a uma verificação.
- Desligue o aparelho, quando este não estiver a ser utilizado.
• Useluvas.

Cuidado!

Riscos residuais

Mesmo quando esta ferramenta elétrica é utilizada adequadamente, existem sempre riscos residuais. Dependendo do formato e

do modelo desta ferramenta elétrica podem ocorrer os seguintes perigos:

1. Lesões pulmonares, caso não seja utilizada uma máscara de proteção para pó adequada.
2. Lesões auditivas, caso não seja utilizada uma proteção auditiva adequada.
3. Danos para a saúde resultantes das vibrações na mão e no braço, caso a ferramenta seja utilizada durante um longo período de tempo ou se não for operada e feita a manutenção de forma adequada.

5. Antes da colocação em funcionamento

Antes de ligar a máquina, certifi que-se de que os dados constantes da placa de características correspondem aos dados de rede.

Aviso!

Retire sempre a fi cha de alimentação da corrente elétrica antes de efectuar ajustes no aparelho.

5.1 Ajustar profundidade de corte (fi gura 2/3)

• Solte o parafuso de aperto para ajuste da profundidade de corte (4).
• Coloque o patim da serra (6) bem assente sobre a superfície da peça a ser trabalhada. Levante a serra até o disco de serra (12) se encontrar na profundidade de corte (a) necessária.
• Volte a fixar o parafuso de aperto para o ajuste da profundidade de corte (4). Verifique o assento correto.

5.2 Batente de meia-esquadria (fi gura 4/5)

• O ângulo standard predefinido entre a base da serra (6) e o disco de serra (12) é de 90°. Pode alterar este ângulo para efectuar cortes oblíquos.
• Solte o parafuso de aperto, que se encontra na parte da frente da base da serra, para a regulação da meia-esquadria (7).
• Agora pode alterar o ângulo de corte até 45°. Para este efeito, tenha em atenção a escala do ângulo de corte (9).
• Volte a fixar o parafuso de aperto para a regulação da meia-esquadria (7). Verifique o assento correto.

P

5.3 Aspirar pó e aparas (fi gura 6)

• Ligue um aspirador adequado à ligação para a aspiração de aparas (14), prevista para o efeito, na serra circular (aspirador não incluído no material a fornecer). Deste modo, obtém uma aspiração do pó ideal da peça a trabalhar. As vantagens: protege tanto o aparelho como também a sua própria saúde. Para além disso, a sua área de trabalho fica limpa e segura.
• Durante o trabalho, o pó resultante pode ser perigoso. Para este efeito, respeite as instruções de segurança.
• Atenção! O aspirador utilizado para aspirar, tem de ser adequado para o material trabalhado.
• Verifique se todas as peças estão bem encaixadas.

5.4 Guia paralela (fi gura 7/8)

• A guia paralela (16) permite-lhe serrar linhas paralelas.
• Solte o parafuso de aperto, que se encontra na base da serra (6), para a guia paralela (8).
• A montagem efetua-se através da colocação da guia paralela (16) na guia (b) na base da serra (6) (ver figura 7).
• Ajuste a distância necessária e volte a apertar o parafuso de aperto (8).
• Utilização da guia paralela: posicione a guia paralela (16) bem assente no rebordo da peça a trabalhar e comece a serrar.

⚠ Atenção! Efetue o corte de ensaio com um resto de madeira

6. Operação

6.1 Trabalhos com a serra circular

• Segure a serra circular sempre bem na pega.
• A cobertura de proteção oscilante (19) é automaticamente empurrada para trás pela peça.
• Não aplique força excessiva!
• Avance devagar e uniformemente com a serra circular.

• O pedaço de desperdício deve encontrar-se no lado direito da serra circular, para que a parte larga da mesa de suporte assente em toda a superfície do pedaço.
  Se serrar orientando-se por uma linha desenhada previamente, conduza a serra circular ao longo do respectivo entalhe.

• Fixe bem pequenas partes de madeira antes do seu processamento. Nunca as segure com a mão.

• Respeite impreterivelmente as instruções de segurança! Use óculos de proteção!
• Não utilize discos de serra defeituosos ou discos que apresentem fissuras e rachas.
• Não utilize flanges/porcas flangeadas, cujos orifícios sejam maiores ou menores que o orifício do disco de serra.
• Não é permitido travar o movimento do disco de serra manualmente ou pressionando o disco de serra de lado.
• A proteção oscilante não pode encravar e tem de encontrar-se novamente na posição inicial depois de a passagem estar concluída.
• Antes da utilização da serra circular verifique o funcionamento da proteção oscilante com a ficha de alimentação desligada da corrente.
• Antes de cada utilização da máquina certifique-se de que os dispositivos de segurança, como a proteção oscilante, a cunha abridora, os flanges e os dispositivos de ajuste, funcionam ou estão corretamente ajustados e fixados.
• Pode ligar uma aspiração do pó adequada à ligação do dispositivo de aspiração de aparas (14). Certifique-se de que a aspiração do pó está segura e corretamente ligada.
  Para serrar, não pode prender a cobertura de proteção oscilante móvel na cobertura de proteção puxada para trás.
• Não podem ser utilizados discos de serra, cujo corpo-base é mais espesso ou cuja trava é inferior à espessura da cunha abridora.

⚠ Atenção! Puxe a ficha de alimentação antes de realizar quaisquer trabalhos na serra circular!

6.2 Utilização da serra circular

• Ajuste a profundidade de corte, o ângulo de corte e a guia paralela (ver pontos 5.1, 5.2 e 5.4).
• Certifique-se de que o interruptor para ligar/desligar (2) não se encontra activado. De seguida, ligue a ficha de alimentação a uma tomada adequada.
• Ligue a serra circular só quando esta tiver o disco de serra montado!
• Coloque a base da serra bem assente na peça a trabalhar. O disco de serra não pode tocar na peça a trabalhar.
  • Agora segure bem a serra circular com as

P

duas mãos.

6.3 Interruptor para ligar/desligar (fi gura 9)

Ligar:

Prima simultaneamente a tecla de travamento (3) e o interruptor para ligar/desligar (2)

- Deixe o disco de serra funcionar até atingir a velocidade máxima. Depois conduza o disco de serra lentamente ao longo da linha de corte. Aplique apenas uma ligeira pressão sobre o disco de serra.

Desligar:

Solte a tecla de travamento e o interruptor para ligar/desligar

• Ao soltar o punho, a máquina desliga-se automaticamente, pelo que é impossível a máquina funcionar inadvertamente.
  Tenha atenção para que as aberturas de ventilação não sejam cobertas ou entupidas durante os trabalhos.
• Depois de desligar, não tente parar o disco de serra pressionando-o de lado.

• Atenção! Pouse a máquina apenas depois de o disco de serra ter parado completamente.

• Puxe a cobertura de proteção oscilante móvel (19) para trás com a alavanca para cobertura de proteção oscilante (20) e segure-a.

• Retire o flange de aperto (18) e a lâmina de serra (12) por baixo.
• A serra circular é fornecida com dois suportes da lâmina de serra (22+23) para discos de serra com furo de disco de serra de 16 mm e 30 mm. Dependendo do disco de serra utilizado, tem de ser utilizado o suporte da lâmina de serra correspondente.
  Para discos de serra com furo de disco de serra de 16 mm: utilizar o suporte da lâmina de serra de 16 mm (22)
  Para discos de serra com furo de disco de serra de 30 mm: utilizar o suporte da lâmina de serra de 30 mm (23)
• Limpe o flange e monte o disco de serra novo. Tenha atenção ao sentido de rotação (ver a seta na cobertura de proteção e no disco de serra)!
• Aperte o parafuso para a fixação do disco de serra (17), atendendo à concentricidade.
• Antes de acionar o interruptor para ligar/desligar certifique-se de que o disco de serra está bem montado e de que as peças móveis podem rodar livremente e os parafusos de aperto estão bem apertados.

⚠️ Atenção! Efetue o corte de ensaio com um resto de madeira

6.4 Substituir o disco de serra (fi gura 11-12)

⚠️ Atenção! Puxe a ficha de alimentação antes de realizar quaisquer trabalhos na serra circular!

Utilize exclusivamente discos de serra que cumpram a norma EN 847-1 e que sejam de tipo idêntico ao do disco de serra fornecido desta serra circular. Aconselhe-se numa loja especializada.

Para a substituição do disco de serra necessita da chave do disco de serra (13) fornecida.

Atenção! Por motivos de segurança a serra circular não pode ser operada com a chave do disco de serra (13) inserida.

• Prima o bloqueio do veio (11).
- Solte o parafuso para a fixação do disco de serra (17) com a chave do disco de serra (13).

7. Substituição do cabo de ligação à rede

Perigo!

Para evitar perigos, sempre que o cabo de li-gação à rede deste aparelho for danifi cado, é necessário que seja substituído pelo fabricante ou pelo seu serviço de assistência técnica ou por uma pessoa com qualifi cação.

P

8. Limpeza, manutenção e encomenda de peças sobressalentes

Perigo!

Retire a fi cha da corrente antes de qualquer trabalho de limpeza.

8.1 Limpeza

• Mantenha os dispositivos de segurança, ranhuras de ventilação e a carcaça do motor o mais limpo possível. Esfregue o aparelho com um pano limpo ou sopre com ar comprimido a baixa pres são.
• Aconselhamos a limpar o aparelho directamente após cada utilização.
• Limpe regularmente o aparelho com um pano húmido e um pouco de sabão. Não utilize detergentes ou solventes; estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.

8.2 Escovas de carvão

No caso de formação excessiva de faíscas, mande verifi car as escovas de carvão por um electricista.

Perigo! As escovas de carvão só podem ser substituídas por um electricista.

8.3 Manutenção

No interior do aparelho não existem quaisquer peças que necessitem de manutenção.

9. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embalagem para evitar danos de transporte. Esta embalagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respectivos acessórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos defeituosos para o lixo doméstico. Para uma eliminação ecologicamente correcta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica.

10. Armazenagem

Guarde o aparelho e os respectivos acessórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A temperatura ideal de armazenamento situa-se entre os 5 e os 30 °C. Guarde a ferramenta elétrica na embalagem original.

P

Só para países da UE

Não deite as ferramentas elétricas para o lixo doméstico!

Segundo a Diretiva Europeia 2012/19/UE relativa aos Resíduos de Equipamentos Elétricos e Eletrónicos e a respetiva transposição para o direito interno, as ferramentas elétricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito.

Alternativa de reciclagem relativa à solicitação de devolução:

O proprietário do aparelho elétrico, no caso de não optar pela devolução, é obrigado a reciclar adequadamente o aparelho elétrico. Para tal, o aparelho usado também pode ser entregue a um ponto de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respetiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes eletrónicos, que acompanham os aparelhos usados.

• O produto cumpre os requisitos da EN 61000-3-11 e está sujeito a condições especiais de ligação. Ou seja, os pontos de ligação não podem ser escolhidos livremente.
• No caso de uma alimentação de rede desfavorável, o aparelho pode sofrer variações temporárias de tensão.
• O produto tem de ser utilizado exclusivamente em pontos de ligação que a) não ultrapassem uma impedância da rede máxima permitida de Z sys = 0,25 + j0,25 Ω, ou b) que apresentem uma intensidade máxima admissível da corrente permanente na rede de, pelo menos, 100 A por cada fase.
• Enquanto utilizador, deverá certificar-se de que o ponto de ligação, ao qual pretende conectar o produto, cumpre um dos requisitos mencionados a) ou b). Em caso de dúvidas, contacte a respectiva empresa de abastecimento de energia.

P

CONDIÇÕES DA GARANTIA E SERVIÇO PÓS-VENDA

Termos da garantia

A garantia da Mc Kenzie cobre defeitos de fabrico ou de material.

Não é coberto o seguinte: utilização, manutenção, reparações, quando não tiverem sido respeitadas as indicações da Mc Kenzie, modificações pessoais que tenham sido feitas num produto, danos da embalagem.

As peças designadas como „peças de desgaste“ não são abrangidas pelos termos da garantia.

Estão excluídos da garantia: as peças de desgaste tipo discos, lamelas, fios, correntes, guias, uniões roscadas, brocas, mechas, tupias, serras, bobinas.

Os produtos têm de ser utilizados em condições normais e para fins não comerciais. As ferramentas que forem utilizadas para lixar estuque são excluídas da garantia.

Os produtos devolvidos têm de estar completos (por exemplo baterias, acessórios, etc.).

Duração da garantia

A garantia da Mc Kenzie é válida por um período de três anos, a partir da data de aquisição do produto, o que tem de ser comprovado mediante apresentação do talão de compra ou da fatura emitida pelo revendedor.

Procedimento do serviço pós-venda para a gama de produtos Mc Kenzie

Produtos com garantia válida

Se o cliente detetar um defeito numa ferramenta elétrica portátil da gama de produtos da Mc Kenzie e se tiver adquirido esta ferramenta há menos de três anos, pode usufruir do direito à garantia.

O produto tem de ser entregue na loja, juntamente com o talão de compra.

As peças sobressalentes consideradas impreterivelmente necessárias, para as quais não são necessários quaisquer trabalhos técnicos, estão disponíveis por um período de cinco anos.

EH 04/2022 (02)
