Especificações técnicas	Tipo: Fogão elétrico, Número de bocas: 4, Tipo de calor: Vitrocerâmica
Dimensões	Largura: 60 cm, Profundidade: 60 cm, Altura: 85 cm
Capacidade do forno	Volume: 60 litros, Tipo de forno: Convecção natural
Funcionalidades	Temporizador, Termostato ajustável, Sistema de segurança infantil
Uso	Fácil de usar com controles intuitivos, Ideal para o cozimento diário
Manutenção	Limpeza fácil graças à superfície vitrocerâmica, Manutenção regular recomendada
Segurança	Desligamento automático, Indicador de calor residual, Proteção contra superaquecimento
Informações gerais	Garantia: 2 anos, Energia: Classe A, Peso: 50 kg

Perguntas frequentes - EMCH2004F EAS Electric

O fogão EAS Electric EMCH2004F não liga, o que fazer?

Verifique se o fogão está corretamente conectado a uma tomada funcional. Certifique-se também de que o fusível ou disjuntor não tenha disparado.

Como limpar a superfície do fogão?

Use um pano macio e um limpador não abrasivo. Evite esponjas ásperas que possam arranhar a superfície.

As bocas de cozimento não aquecem uniformemente, o que fazer?

Certifique-se de que as panelas e frigideiras usadas sejam adequadas para as bocas de cozimento. Verifique também se a superfície da boca está limpa e livre de detritos.

Como ajustar a temperatura do forno?

Use o botão de ajuste de temperatura no painel de controle. Consulte o manual do usuário para instruções específicas.

Aparece uma mensagem de erro na tela, o que significa?

Consulte o manual do usuário para identificar o significado da mensagem de erro. Isso pode indicar um problema técnico que requer atenção especial.

A luz do forno não acende, isso é normal?

Se o forno estiver funcionando, mas a luz não acender, a lâmpada pode estar queimada. Substitua a lâmpada se necessário.

Posso usar utensílios de metal nas bocas vitrocerâmicas?

Sim, mas é aconselhável usar utensílios com fundo liso para evitar arranhões na superfície.

Como programar um temporizador no fogão?

Consulte o manual do usuário para saber o procedimento exato para programar o temporizador, pois isso pode variar conforme o modelo.

Qual é a potência máxima das bocas de cozimento?

A potência máxima das bocas de cozimento geralmente está indicada no manual do usuário. Certifique-se de seguir as recomendações para evitar danos ao aparelho.

Como resolver um problema de superaquecimento?

Verifique se as grades de ventilação não estão obstruídas e não deixe o aparelho funcionando sem supervisão. Se o problema persistir, contate um profissional.

Onde posso encontrar peças de reposição para meu fogão EAS Electric EMCH2004F?

Você pode encontrar peças de reposição com o fabricante, em lojas especializadas ou online em sites de venda de peças para eletrodomésticos.

MANUAL DE UTILIZADOR EMCH2004F EAS Electric

1. Introdução...............................................................................................

1.2.3 Instruções de segurança importantes ..................................

1.3 Funcionamento e manutenção .......................................................

Informação sobre produtos ......................................................................

2.3 Informação do funcionamento ...........................................................

2.4 Antes de utilizar a sua nova placa de cerâmica ....................................

2.5 Especificações técnicas .....................................................................

3.2 Escolher os utensílios de cozinha adequados ......................................

3.3 Utilização da vitrocerâmica .............................................................

3.3.1 Começar a cozinhar .........................................................

3.3.2 Acabar de cozinhar ..........................................................

3.3.3 Utilização da zona de cozedura dupla .................................

3.3.4 Bloqueio de controlos ......................................................

3.3.6 Protecção contra o sobreaquecimento ................................

8.1 Selecção do equipamento de instalação ............................................

8.2 Antes de fixar os suportes de montagem .........................................

8.3 Precauções ..................................................................................

8.4 Ligar a placa à fonte de alimentação ...............................................

Condições de garantia ...........................................................................

Instruções de segurança importantes ..................................

Tempos de funcionamento por defeito ...............................

4.1.1 Cozer em fogo brando, cozer arroz ....................................

Configurações de aquecimento .

7. Resolução de problemas ...........................................................................

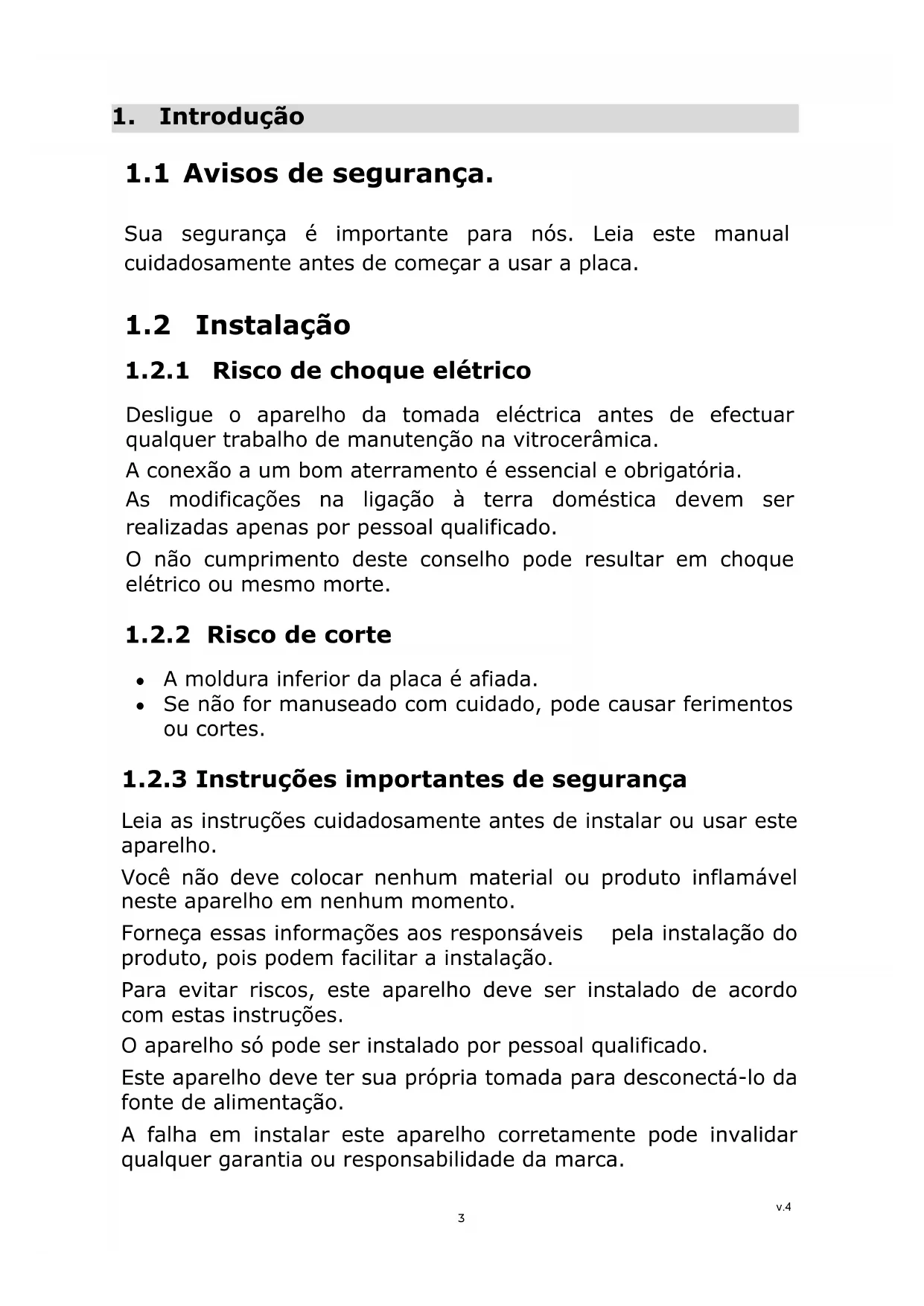

1.1 Avisos de segurança.

Sua segurança é importante para nós. Leia este manual cuidadosamente antes de começar a usar a placa.

1.2.1 Risco de choque elétrico

Desligue o aparelho da tomada eléctrica antes de efectuar qualquer trabalho de manutenção na vitrocerâmica. A conexão a um bom aterramento é essencial e obrigatória. As modificações na ligação à terra doméstica devem ser realizadas apenas por pessoal qualificado. O não cumprimento deste conselho pode resultar em choque elétrico ou mesmo morte.

A moldura inferior da placa é afiada.

Se não for manuseado com cuidado, pode causar ferimentos ou cortes.

1.2.3 Instruções importantes de segurança

Leia as instruções cuidadosamente antes de instalar ou usar este aparelho. Você não deve colocar nenhum material ou produto inflamável neste aparelho em nenhum momento. Forneça essas informações aos responsáveis pela instalação do produto, pois podem facilitar a instalação. Para evitar riscos, este aparelho deve ser instalado de acordo com estas instruções. O aparelho só pode ser instalado por pessoal qualificado. Este aparelho deve ter sua própria tomada para desconectá-lo da fonte de alimentação. A falha em instalar este aparelho corretamente pode invalidar qualquer garantia ou responsabilidade da marca. v.4

31.3 Operação e manutenção

1.3.1 Risco de choque elétrico

Nunca cozinhe sobre uma placa quebrada ou rachada. Se a superfície da placa estiver partida ou fissurada, desligue o aparelho da rede eléctrica e contacte o serviço técnico. Desligue a vitrocerâmica antes de limpar ou realizar qualquer manutenção. O não cumprimento dessas dicas pode resultar em choque elétrico ou morte.

1.3.2 Perigo para a saúde

Este dispositivo está em conformidade com os padrões de segurança eletromagnética. No entanto, pessoas com marca-passos ou implantes elétricos devem consultar seu médico antes de usar este dispositivo para garantir que seus implantes não sejam afetados pelo campo eletromagnético. O não cumprimento dessas dicas pode levar a sérios problemas de saúde e até à morte.

1.3.3 Risco de superfície quente

Durante o uso, as partes acessíveis deste aparelho podem ficar quentes o suficiente para causar queimaduras. Nenhuma parte de seu corpo, roupa ou qualquer outro utensílio de cozinha deve entrar em contato com o vidro da bancada até que a superfície esteja fria. Não deve haver objetos metálicos como facas, garfos ou colheres na superfície da placa quando esta estiver ligada. Mantenha as crianças afastadas. Certifique-se de que as pegas das panelas não roçam nas outras zonas de cozinhar ligadas. Mantenha as crianças longe das alças. O não cumprimento dessas instruções pode causar queimaduras. v.4

41.3.4 Risco de corte.

A aresta afiada das lâminas e das ferramentas de limpeza da placa exposta quando a tampa de segurança é removida pode causar ferimentos; mantenha sempre as crianças afastadas. A não tomada de precauções pode resultar em ferimentos ou cortes.

1.3.5 Instruções importantes de segurança.

Nunca deixe o aparelho sem vigilância enquanto estiver em uso. Nunca use este aparelho como superfície de trabalho ou armazenamento. Nunca deixe objetos ou utensílios sobre o aparelho. Não deixe objetos magnetisáveis (como cartões de crédito ou de memória) ou equipamentos eletrônicos (computadores, mp3 players) próximos ao dispositivo, pois podem ser afetados pelo campo eletromagnético. Após a utilização, desligue sempre a zona de cozinhar e a placa de cozinha conforme descrito neste manual. Quando retirar as panelas após a cozedura, certifique-se de que a zona permanece desligada, não conte apenas com a função de detecção de panelas na placa. Não permita que crianças brinquem com o aparelho. Não coloque objetos que possam ser do interesse de crianças nos armários acima do aparelho. As crianças podem subir na placa e causar lesões graves. Não deixe crianças sozinhas ou sem vigilância na área onde o fogão está localizado. Crianças e pessoas com deficiências que podem limitar sua habilidade com o dispositivo devem ter um responsável ou pessoa qualificada para orientá-los em seu uso. Eles devem ser ensinados a usar o aparelho com segurança, para si próprios ou para os arredores. Não repare ou substitua qualquer parte do aparelho por conta própria. Todas essas operações devem ser realizadas por pessoal qualificado. Não use limpadores a vapor para limpar a placa. Não coloque objetos pesados sobre a placa. Não use panelas com bordas afiadas nem arraste as panelas na superfície do vidro, pois o vidro pode quebrar. Não use panos ou produtos de limpeza abrasivos, pois podem danificar a superfície de vidro. Se o cabo de alimentação estiver danificado, deve ser substituído por pessoal qualificado para evitar riscos. Este aparelho foi concebido para ser utilizado em ambientes domésticos e semelhantes, tais como: cozinhas, lojas, escritórios e outros v.4 5ambientes de trabalho, casas de campo, por clientes em hotéis, motéis e outros ambientes residenciais. AVISO: O aparelho e suas partes acessíveis começam a aquecer durante o uso. Evite tocar nos botões de controle se eles estiverem quentes. Crianças menores de 8 anos devem ser mantidas longe do aparelho, a menos que sejam supervisionadas. Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos ou por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, desde que estejam sob supervisão e tenham conhecimentos para o utilizar da forma adequada, além de compreenderem os perigos que a sua utilização acarreta. As crianças não devem brincar com o aparelho. Nenhuma criança deve realizar sua limpeza e manutenção sem supervisão. AVISO: Cozinhar sem supervisão em uma placa com óleo pode ser perigoso e pode causar incêndio. NUNCA tente extinguir o fogo com água. AVISO: Risco de incêndio - Não coloque nada na superfície da vitrocerâmica. AVISO: Se a superfície estiver quebrada, desligue o aparelho para evitar a possibilidade de choque elétrico. Não use aparelhos a vapor para limpar. Nunca use este aparelho para aquecer o ambiente. PARABÉNS pela aquisição da sua nova placa de cerâmica. Recomendamos que você gaste seu tempo lendo estas instruções para entender como instalá-lo corretamente. Para obter as diretrizes de instalação, leia a seção de instalação. Leia todas as instruções de segurança antes de usar o fogão e guarde-as para referência futura. v.4

3. Bloqueio de crianças

4. Controlos de regulação do

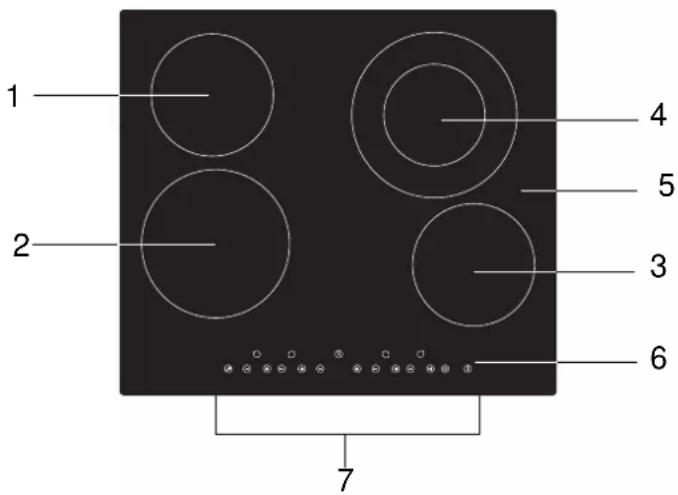

2. Informações do produto

Dimensões interiores 4 Zon6000 7000

2.3 Informação de funcionamento

Esta placa de vitrocerâmica utiliza o calor directamente do elemento de aquecimento, e ajusta a potência através do ajuste da potência de saída com os botões de controlo.

2.4 Antes de utilizar a sua nova placa de cerâmica

Leia este manual, prestando muita atenção à secção "Avisos de Segurança". Remover qualquer película protectora da sua placa de vitrocerâmica.

2.5 Especificações técnicas

3. Funcionamento do produto

3.1 Cuadro de mandos

Os controlos respondem ao toque, pelo que não é necessário aplicar qualquer pressão. Use a polpa do dedo, não a ponta do dedo.Um pequeno sinal sonoro soa cada vez que um toque é registado.Certifique-se de que os botões de controlo estão limpos, e que não há objectos (utensílios ou pano) sobre eles. Quaisquer gotas de água podem dificultar o funcionamento dos botões. O peso e as dimensões são aproximadas. Porque nos esforçamos continuamente por inovar e melhorar o nosso produto, as especificações e designs estão sujeitos a alterações sem aviso prévio. v.4

83.2 Escolher os utensílios de cozinha adequados

Não utilizar utensílios de cozinha com bordas irregulares ou bases curvas. Certifique-se de que a base do utensílio está nivelada, deitada sobre o vidro e do mesmo tamanho que a zona de cozedura. Colocar sempre a panela no centro da zona de cozedura. Se tiver de mover a panela, faça-o levantando-a, nunca deslizando-a, pois isto pode arranhar o vidro.

3.3 Utilização da placa de vitrocerâmica

3.3.1 Começar a cozinhar

Após a ligação, a campainha toca uma vez, todos os indicadores acendem durante um segundo e depois apagam-se, indicando que o fogão entrou em modo de espera. Toque em ON/OFF: "-" aparecerá em todos os ecrãs. Coloque o recipiente na zona de cozedura que deseja utilizar.

• Certifique-se de que a parte de trás da panela e a superfície da cerâmica de vidro estão limpas e secas. Ajustar a temperatura de cozedura pressionando os controlos "-" ou "+". - Se não seleccionar a temperatura dentro de um minuto, a placa desliga-se automaticamente. Terá de recomeçar desde o primeiro passo. - Pode alterar a temperatura de cozedura em qualquer altura durante a cozedura. - Ao premir e segurar um destes dois botões, o valor será ajustado para cima ou para baixo. v.4

93.3.2 Acabamento do processo de cozedura

Desligar completamente a placa de cerâmica pressionando ON/OFF. Cuidado com as superfícies quentes O símbolo "H" indica que zona de cozedura está quente, e desaparecerá quando a superfície tiver arrefecido até uma temperatura segura. Também pode ser utilizado como função de poupança de energia: se quiser aquecer mais panelas, utilize a zona de cozedura que ainda está quente. Desligar a zona de cozedura, baixando para "0" ou premindo "-" e "+" ao mesmo tempo. Certifique-se de que o visor mostra "0".

3.3.3 Utilização da zona de cozedura dupla

- A função só é válida para a zona de cozedura #4. - A zona de cozedura dupla tem duas zonas de cozedura complementares que pode utilizar. Pode utilizar a secção central (A) independentemente ou ambas as secções (B) ao mesmo tempo. Activar a zona dupla Ajustar a temperatura entre os níveis de potência 1-9 (por exemplo 6). O centro da zona de cozedura dupla será activado. Tocar novamente na zona dupla activa a secção (B). v.4

103.3.4 Bloqueio dos controlos

Pode bloquear os controlos para evitar uma utilização involuntária (por exemplo, crianças a ligarem acidentalmente as zonas de cozedura). Quando os controlos são bloqueados, todos os controlos excepto o controlo ON/OFF são desactivados. Para bloquear os controlos Tocar no controlo de bloqueio "Lo" aparecerá no mostrador do temporizador. Para desbloquear os controlos Certifique-se de que o fogão está ligado. Tocar e manter premido o controlo de bloqueio

Pode usar o temporizador de duas maneiras diferentes: a) Pode utilizá-lo como alarme de tempo. Neste caso, o temporizador não desligará nenhuma zona de cozedura quando o tempo definido for ultrapassado. b) Pode defini-lo para desligar as zonas de cozedura depois de decorrido o tempo definido. c) O tempo máximo é de 99 minuto Quando a placa está em modo de bloqueio, todos os controlos são desactivados excepto o controlo ON/OFF. Pode sempre desligar a placa com o controlo ON/OFF em caso de emergência. Uma vez ligado novamente o aparelho, é necessário desbloquear os controlos. A zona de cozedura mostra e "6" alternadamente. Desactivar a zona dupla Nota: O elemento de aquecimento duplo só está disponível na zona 4. Pode seleccionar a função em níveis de potência de 1 a 9. Se tocar novamente no controlo de zona dupla, a função é desactivada. Uma luz acima do indicador de zona dupla acender-se-á. v.4 11Resumo do temporizador a)) Utilização do temporizador como alarma Para definir o temporizador de aviso: Certifique-se de que a placa está ligada. Seleccionar uma zona de cozedura tocando nos botões + ou -. Tocar nos "-" e "+" ao mesmo tempo para cancelar o alarme. O mostrador do temporizador mostrará

Quando o temporizador estiver definido, o tempo começará a diminuir imediatamente. O visor mostrará o tempo restante e o temporizador aparecerá durante 5 segundos. Pista: a) Pressionar "-" ou "+" no controlo do temporizador para diminuir ou aumentar em um minuto. b) Manter premido "-" ou "+" no controlo do temporizador para diminuir ou aumentar as fracções de 10 minutos. c) Se a definição do tempo exceder 99 minutos, o temporizador voltará automaticamente ao minuto 0. b)) Definição do temporizador para desligar uma zona de cozedura Ajustar uma zona Controlo regulador do tempo O número de minutos aparecerá no mostrador do temporizador. Quando o número indicador de potência da zona parar de piscar, tocar no botão + ou - do tempori- zador para o activar, e tocar novamente nos botões + ou - para definir a duração. A campainha soará durante 30 segundos e o temporizador exibirá "--" quando a definição do tempo estiver completa. Toque + ou - da zona de cozedura para a qual pretende definir o temporizador. v.4 12Quando o temporizador estiver definido, o tempo começará a diminuir imediatamente. Um lembrete da hora aparecerá no visor e o temporizador piscará. Quando o tempo tiver decorrido, a zona de cozedura correspondente será automaticamente desligada. Nota: (a) O ponto vermelho próximo do indicador do nível de potência, indicará que a zona foi seleccionada. b) Se quiser alterar o tempo após a definição do temporizador, tem de começar a partir do primeiro passo.

3.3.6 Protecção contra o sobreaquecimento

O sensor de temperatura equipado pode monitorizar a temperatura dentro da placa de cozedura. Quando detecta uma temperatura elevada, a placa pára automaticamente.

3.3.7 Aviso de calor residual

Quando a placa estiver a funcionar há já algum tempo, haverá calor residual. A letra "H" aparecerá para o avisar para se manter afastado dela.

3.3.8 Tempos de funcionamento por defeito

O desligamento automático é outra característica de segurança da placa de cozedura. Se se esquecer de desligar a zona de cozedura, esta desliga-se após um certo tempo. A tabela seguinte mostra os tempos de funcionamento por defeito para os diferentes níveis de potência. Nível de potência 1 2 3 4 5 6 7 8 9 Operação por defeito (horas) 8 8 8 4 4 4 2 2 2 Enquanto o número indicador de potência da zona ainda estiver a piscar, definir o tempo pressionando os controlos + ou - do temporizador Prima - e + ao mesmo tempo: o temporizador será cancelado, e "--" aparecerá no visor. v.4

134. Guía de cozinha

Tenha cuidado ao fritar, pois o óleo e a gordura aquecem muito rapidamente, especialmente se estiver a utilizar o nível máximo de potência: Boost. A temperaturas extremamente elevadas, o óleo e a gordura podem inflamar-se espontaneamente e isto pode apresentar um sério risco de incêndio.

4.1 Conselhos para cozinhar

Quando os alimentos chegam a ferver, reduzir a temperatura. A utilização de uma tampa reduzirá o tempo de cozedura e poupará energia, retendo o calor. Minimizar a quantidade de líquido ou gordura para reduzir o tempo de cozedura. Começar a cozinhar a uma temperatura elevada e reduzir a configuração quando os alimentos são aquecidos.

4.1.1 Cozinhar em lume brando, cozinhar arroz

A fervura ocorre abaixo do ponto de ebulição, cerca de 85°C, quando o líquido nos alimentos começa a borbulhar ocasionalmente. Esta é a chave para sopas e guisados deliciosos porque os sabores se desenvolvem sem cozer em demasia os alimentos. Algumas receitas, tais como cozinhar arroz pelo método de absorção, podem exigir uma configuração superior para cozinhar correctamente os alimentos no tempo recomendado.

2. Aqueça uma frigideira de fundo pesado.

3. Escovar ambos os lados da carne com óleo. Regar uma pequena quantidade de

óleo na frigideira quente e depois colocar a carne na frigideira.

4. Virar a carne apenas uma vez durante a cozedura. O tempo exacto de cozedura

dependerá da espessura da carne e da forma como a quer cozinhada. O tempo pode variar entre 2-8 minutos por lado. Pressionar o bife para verificar como está cozinhado: quanto mais firme se sente, mais cozinhada é a carne.

5. Deixe a carne descansar durante alguns minutos num prato quente antes de

1. Escolher uma frigideira grande ou wok que seja compatível com a

vitrocerâmica. 2.Ter todos os ingredientes prontos, porque a fritura deve ser feita rapidamente. Se estiver a cozinhar em grandes quantidades, cozinhe os alimentos em vários lotes. 3.Pré-aquecer a frigideira e adicionar duas colheres de sopa de óleo. 4.Cozinhar primeiro a carne e pô-la de lado, mantendo-a quente. 5.Fritar os legumes. Quando estiverem quentes mas ainda estaladiços, ajustar a zona de cozedura para uma potência mais baixa, e adicionar os molhos correspondentes. 6.Mexer cuidadosamente os ingredientes de modo a que cozinhem através deles. 7.Servir imediatamente. v.4

145. Configurações de aquecimento

As definições abaixo são apenas directrizes. A configuração exacta dependerá de vários factores, incluindo os utensílios utilizados e o número de artigos que está a cozinhar. Experimente com o fogão para encontrar o cenário que melhor lhe convém. ConfiguraçãoAdequado para

• Derreta o chocolate, a manteiga e outros alimentos que podem queimar rapidamente.

• Cozinhar em fogo brando muito macio.

• Cozinhar em fogo baixo

O que? Quão? Importante Sujidade diária do vidro (impressões digitais, manchas, marcas deixadas pelos alimentos ou derramamento s de alimentos não adoçados no copo)

1. Desligar a corrente para a pla

quando o vidro tem algum calor residual mas não queima.

3. Enxaguar e secar com um pa

Quando a alimentação do fogão é desligada, nenhuma indicação de superfície quente é exibida, mas a área ainda pode queimar. Tenha muito cuidado. Almofadas de decapagem, panos de nylon e agentes de limpeza abrasivos podem riscar vidros. Ler sempre o rótulo para verificar se os panos são adequados. Nunca deixar resíduos de limpeza na placa ou o vidro pode ficar manchado. Derramamentos , alimentos derretidos e açúcar derretido em vidro Retirar imediatamente com uma talocha afiada ou espátula adequada para a vitrocerâmica, mas ter cuidado com as superfícies de cozedura quente. 1.. Desligar o aparelho da pare 2.. Segurar a lâmina ou ferramen num ângulo de 30° e raspar qualquer sujidade. 3.. Limpar a sujidade derramada c uma toalha de papel ou um pano macio.

. Seguir os passos 2 a 4 na secç de limpeza da sujidade diária da placa. Remover as manchas deixadas por resíduos alimentares e derrames de açúcar o mais depressa possível. Se a placa arrefecer, são mais difíceis de limpar e podem até danificar a superfície do vidro. Risco de corte: Quando a cobertura de segurança é removida, as bordas expostas da lâmina são afiadas. Manusear com extremo cuidado e manter sempre as crianças afastadas. v.4

157. Resolução de problemas

Problema Causas possíveis Soluções A vitrocerâmica não se liga. Sem corrente Verificar se a placa está ligada à fonte de alimentação e se está ligada. Verifique se há uma falha de energia dentro ou à volta da sua casa. Se tiver verificado tudo e o problema persistir, chame um técnico qualificado. Os controlos tácteis não são reactivos. Os controlos estão bloqueados. Desbloquear os controlos. Ver a secção "Utilização da vitrocerâmica" para instruções. Os controlos demoram muito tempo a responder Pode haver alguma água nos botões de controlo, ou pode estar a usar apenas a ponta do dedo para pressionar. Certifique-se de que os botões de controlo estão secos e use a ponta dos dedos para os tocar. O vidro está a começar a arranhar Causado por utensílios de cozinha com arestas ásperas, ou pode estar a utilizar produtos de limpeza inadequados ou abrasivos. Utilizar utensílios de cozinha com bases planas e uniformes. Ver secções "Escolher os utensílios de cozinha adequados" e "Limpeza e cuidados". Alguns utensílios de cozinha emitem ruídos crepitantes ou estaladiços. Isto pode ser causado pela composição do seu pote (camadas de diferentes metais que vibram de diferentes maneiras). Esta é uma reacção normal dos utensílios de cozinha e não é uma falha da placa de cozedura.

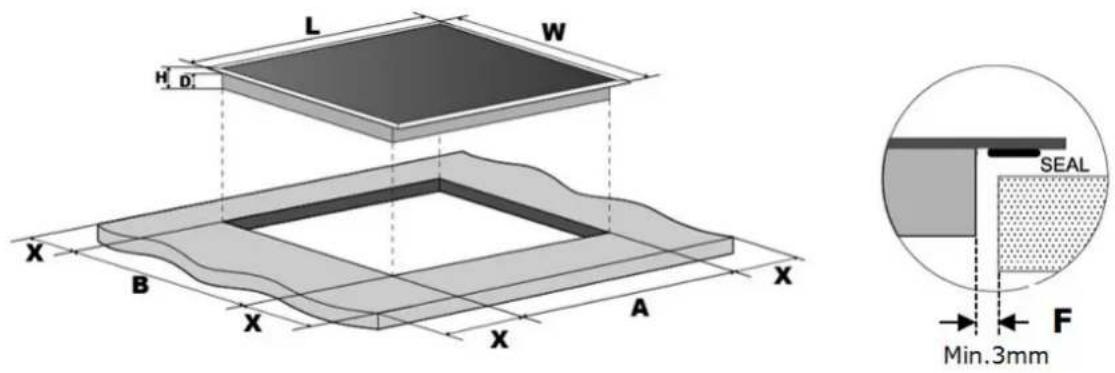

8.1 Selecção do equipamento de instalação

Cortar a superfície de trabalho de acordo com as dimensões mostradas no desenho. Para a instalação e utilização da placa, deve deixar um mínimo de 5 cm à volta do buraco. Certificar-se de que a espessura da superfície de trabalho é de pelo menos 30mm. O material da superfície de trabalho deve ser isolado e resistente ao calor (madeira e fibras semelhantes não devem ser utilizadas como material de trabalho, excepto se forem protegidas e tratadas) para evitar choques eléctricos e deformações causadas pela radiação térmica da zona de cozedura. Consultar o diagrama abaixo: Nota: A distância de segurança entre os lados da bancada e as superfícies internas da bancada deve ser de pelo menos 3 mm. v.4 16L(mm) W(mm) H(mm) D(mm) A(mm) B(mm) X(mm) F(mm) 590 520 55 51 560+4

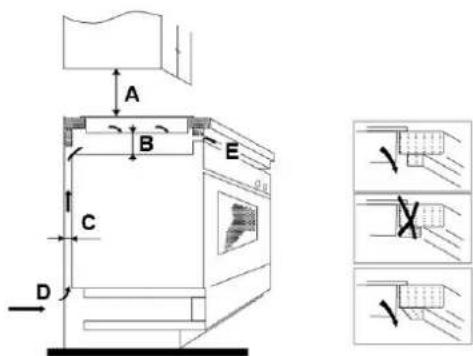

50 mínimo 20 mínimo Entrada de ar Saída de ar 5mm Em todas as circunstâncias, certifique-se de que a vitrocerâmica está bem ventilada e que a entrada e saída de ar não estão bloqueadas. Certificar-se de que a placa está em boas condições de funcionamento, como mostra a imagem: Nota: A distância de segurança entre a placa e o armário por cima da placa deve ser de pelo menos 760mm. ADVERTÊNCIA: Garantir ventilação adequada Certifique-se de que a placa está bem ventilada e que a saída e a entrada de ar não estão bloqueadas. Para evitar tocar acidentalmente no fundo quente da placa ou um possível choque eléctrico durante o funcionamento, é necessário colocar um inserto de madeira, fixado com parafusos, com uma distância mínima de 50mm do fundo da placa. Siga o diagrama abaixo: v.4

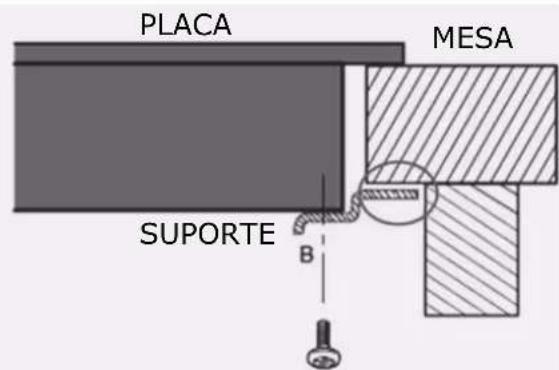

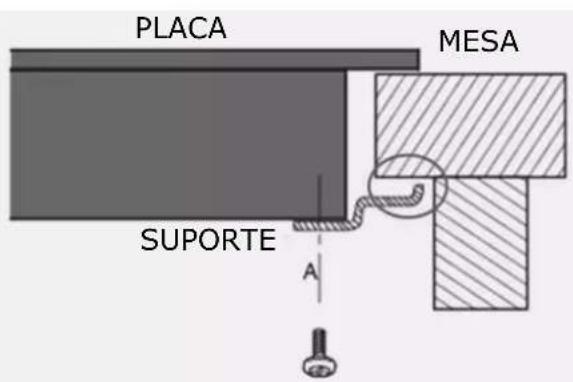

178.2 Antes de fixar os suportes de fixação

A unidade deve ser colocada sobre uma superfície estável e lisa (pode utilizar a embalagem como base). Não aplicar força aos controlos que sobressaem da superfície de cozedura. Fixar a placa com os parafusos na parte de baixo da bancada (ver imagem), depois colocá-la no recesso. A B C D parafuso suporte furo do parafuso base Ajustar a posição do suporte para a espessura das diferentes superfícies de trabalho. PLACA SUPORTE MESA PLACA SUPORTE MESA Existem furos de ventilação em todo o exterior da placa. Deve certificar-se de que estes furos não são bloqueados pela bancada quando a placa é colocada em posição. - É favor notar que a cola que liga o material plástico ou madeira ao mobiliário deve suportar uma temperatura não inferior a 150°C para evitar que os painéis se descasquem. - A parede traseira, as superfícies adjacentes e circundantes devem ser capazes de resistir a uma temperatura de 90ºC.

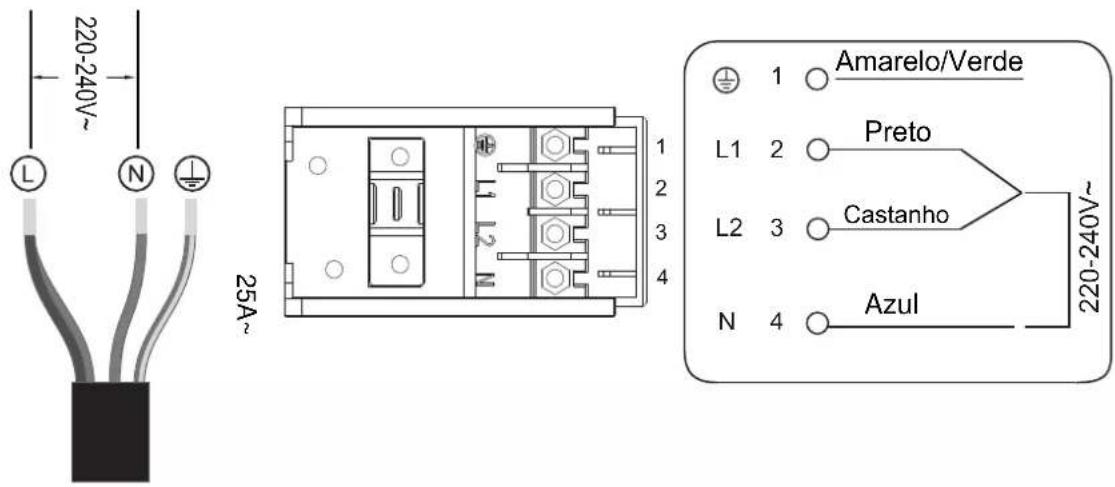

A~25 Amarelo/Verde Preto Azul Castanho Sob nenhuma circunstância os suportes podem tocar nas superfícies internas da placa após a instalação (ver imagem).

1. A placa deve ser instalada por um técnico ou profissional qualificado. O

utilizador nunca o deve fazer sozinho.

2. A placa não deve ser instalada sobre máquinas de lavar louça, equipamento de

refrigeração ou máquinas de lavar e secar roupa, uma vez que a humidade pode danificar a placa electrónica.

3. A vitrocerâmica deve ser instalada de tal forma que a dissipação de calor seja

óptima para assegurar uma melhor fiabilidade.

4. A parede e a zona de aquecimento por indução acima da superfície de trabalho

devem resistir ao calor.

5. Um aparelho de limpeza a vapor não deve ser utilizado para limpar a placa.

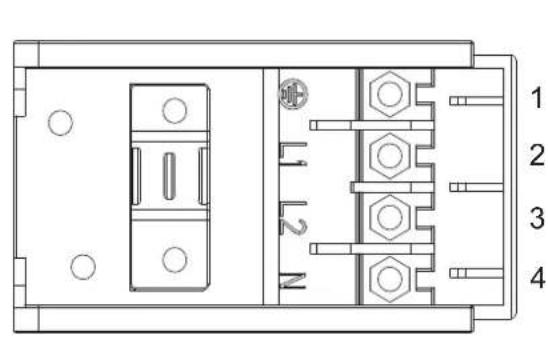

8.4 Ligação da vitrocerâmica às tomadas principais de alimentação

A alimentação eléctrica deve ser ligada em conformidade com a norma relevante, ou a um disjuntor de um pólo. O método de ligação é mostrado abaixo. v.4 19Se o cabo for danificado ou precisar de ser substituído, o procedimento deve ser efectuado por um técnico de serviço autorizado, utilizando ferramentas adequadas para evitar quaisquer acidentes. Se o aparelho for ligado directamente à rede, deve ser instalado um disjuntor multipolar com uma distância mínima de 3 mm entre os contactos. O instalador deve certificar-se de que a ligação eléctrica foi efectuada correctamente e que está em conformidade com os regulamentos de segurança. O cabo não deve ser dobrado ou esmagado. O cabo deve ser verificado regularmente e só deve ser substituído por um técnico autorizado. A superfície inferior e o cabo de alimentação da placa não são acessíveis após a instalação. ELIMINAÇÃO: Não elimine este produto como lixo municipal não classificado. Esses resíduos de vem ser coletados separadamente para tratamento especial. Com base na diretiva europeia 2012/19 / UE sobre resíduos de equipamentos elétricos e eletrônicos (WEEE), os eletrodomésticos não podem ser jogados nos recipientes municipais habituais. Eles devem ser coletados seletivamente para otimizar a recuperação e reciclagem dos componentes e materiais que os compõem e reduzir o impacto na saúde humana e no meio ambiente. O símbolo de lata de lixo riscado é marcado em todos os produtos para lembrar o consumidor da obrigação de separá-los para coleta seletiva. O consumidor deve entrar em contato com a autoridade local ou o vendedor para obter informações sobre o descarte correto de seu aparelho. v.4

20CONDIÇÕES DA GARANTIA

Este aparelho é garantido por três anos a partir da data de venda contra todos os defeitos de fabrico, incluindo mão-de-obra e peças sobressalentes. A fim de justificar a data de compra, será obrigatório apresentar a factura ou o recibo de compra. As condições desta garantia aplicam-se apenas a Espanha e Portugal. Se tiver adquirido este produto noutro país, consulte o seu distribuidor para as condições aplicáveis.

EXCLUSÕES DA GARANTIA

1. Controles remotos, borrachas de entrada de drenagem, encaixes e vedações de portas,

proteção contra calafetação

2. Danos em esmaltes, tintas, niquelagem, cromagem, oxidação ou outros tipos de peças

ou componentes estéticos que não afetam o funcionamento interno do aparelho.

3. Danos nas peças de desgaste devido

ao uso, corrosão ou oxidação, sejam causados pelo uso normal do aparelho ou deterioração acelerada devido a circunstâncias ambientais ou climáticas desfavoráveis. Não é adequado para uso ao ar livre.

4. Danos em peças frágeis de vidro, vitrocerâmica, plásticos, puxadores, cestos, portas ou

lâmpadas, quando a sua falha ou quebra não seja atribuível a defeito de fabricação.

5. Avarias causadas por causas fortuitas ou acidentes de força maior, ou como conse-

quência de uso anormal, negligente ou impróprio do dispositivo.

6. Responsabilidade civil de qualquer natureza.

7. Danos consequentes no aparelho, desde que não sejam causados por uma avaria inter-

8. Manutenção ou conservação do aparelho: revisões periódicas, ajustes e graxas.

9. Defeitos que possam sofrer acessórios e complementos, adaptadores, cabos externos,

bolsas, peças de reposição de todos os tipos, lâmpadas, bem como qualquer peça considerada consumível pelo fabricante.

10. Falhas causadas por instalação incorreta ou ilegal, ventilação inadequada, falta de

aterramento em casa, falhas de energia, modificações inadequadas ou uso de peças sobressalentes não originais.

11. Aparelhos usados em aplicações industriais ou para fins comerciais.

12. Aparelhos com número de série ilegível ou alterado.

13. Defeitos ou avarias produzidos como resultado de reparos, modificações ou desmonta-

gem da instalação do dispositivo pelo usuário ou por um técnico não autorizado pelo fabricante, ou como resultado do não cumprimento manifesto das instruções do fabricante para uso e manutenção.

14. Durante o período de garantia é imprescindível manter todos os manuais junto com o

equipamento. Se o equipamento for vendido, ou doado, o manual e todos os docu- mentos relacionados devem ser entregues ao novo usuário. Se algum deles for perdido, sua substituição não poderá ser reivindicada.

15. Falhas que tenham origem ou sejam consequência direta ou indireta de: contato

com líquidos, produtos químicos e outras substâncias, bem como condições derivadas do clima ou do meio ambiente: terremotos, incêndios, inundações, calor excessivo ou qualquer outra força externa, como insetos, roedores e outros animais que possam ter acesso ao interior da máquina ou seus pontos de conexão.

16. Danos derivados de terrorismo, motim ou tumulto popular, manifestações e greves

legais ou ilegais; fatos das ações das Forças Armadas ou das Forças de Segurança do Estado em tempos de paz; conflitos armados e atos de guerra (declarados ou não); reação nuclear ou radiação ou contaminação radioativa; vício ou defeito das mercadorias; factos classificados pelo Governo da Nação como "catástrofe ou calamidade nacional". O design e as especificações estão sujeitos a alterações sem aviso prévio para melhoramento do produto. Quaisquer alterações ao manual serão actualizadas no nosso sítio web, pode consultar a versão mais recente. www.easelectric.es v.4 21Visítanos en: www.easelectric.es EAS ELECTRIC SMART TECHNOLOGY, S.L.U. P.I. San Carlos, Camino de la Sierra, S/N, Parcela 11 03370 Redován (Alicante) - ESPAÑA Toda la documentación del producto Complete documents about the product Documentation plus complète sur le produit Mais documentação do produto v.4 Escanee para ver este manual en otros idiomas y actualizaciones: Scan for manual in other languages and further updates: Manuel dans d'autres langues et mis à jour: Manual em outras línguas e actualizações:
