MANUAL DE UTILIZADOR EMH463GBNX EAS Electric

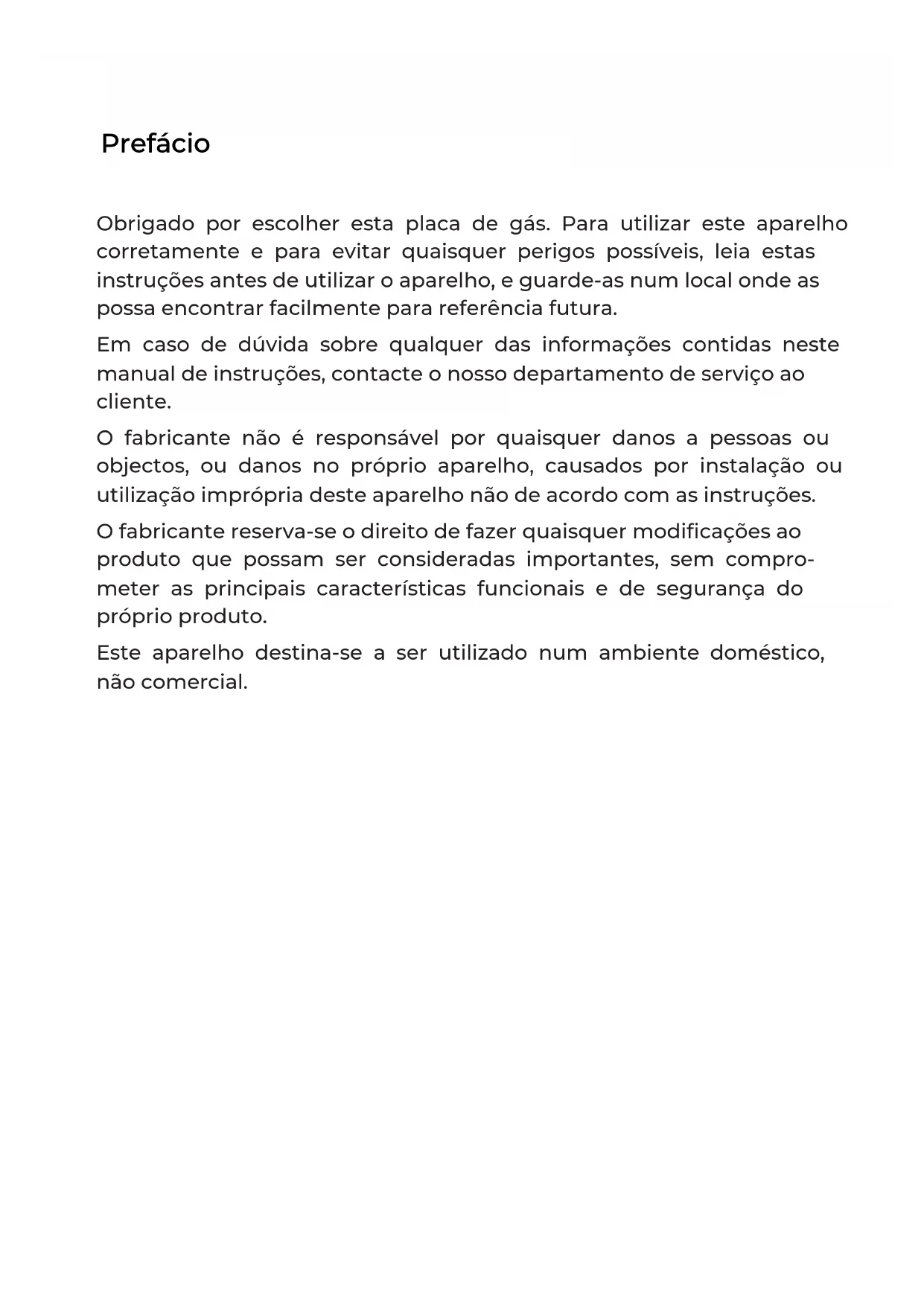

Obrigado por escolher esta placa de gás. Para utilizar este aparelho corretamente e para evitar quaisquer perigos possíveis, leia estas instruções antes de utilizar o aparelho, e guarde-as num local onde as possa encontrar facilmente para referência futura.

Em caso de dúvida sobre qualquer das informações contidas neste manual de instruções, contacte o nosso departamento de serviço ao cliente.

O fabricante não é responsável por quaisquer danos a pessoas ou objectos, ou danos no próprio aparelho, causados por instalação ou utilização imprópria deste aparelho não de acordo com as instruções.

O fabricante reserva-se o direito de fazer quaisquer modificações ao produto que possam ser consideradas importantes, sem comprometer as principais características funcionais e de segurança do próprio produto.

Este aparelho destina-se a ser utilizado num ambiente doméstico, não comercial.

Conteúdo

PREFÁCIO

AVISOS DE SEGURANÇA

3 Instruções de segurança importantes
4 Instalação
5 Segurança infantil
6 Durante a utilização
8 Limpeza e revisão geral
8 Informação ambiental

UTILIZAÇÃO E MANUTENÇÃO

9 Descrição do dispositivo
11 Utilização do dispositivo
13 Segurança e poupança de energia
14 Limpeza e manutenção

INSTRUÇÕES TÉCNICAS

16 Instruções de utilização

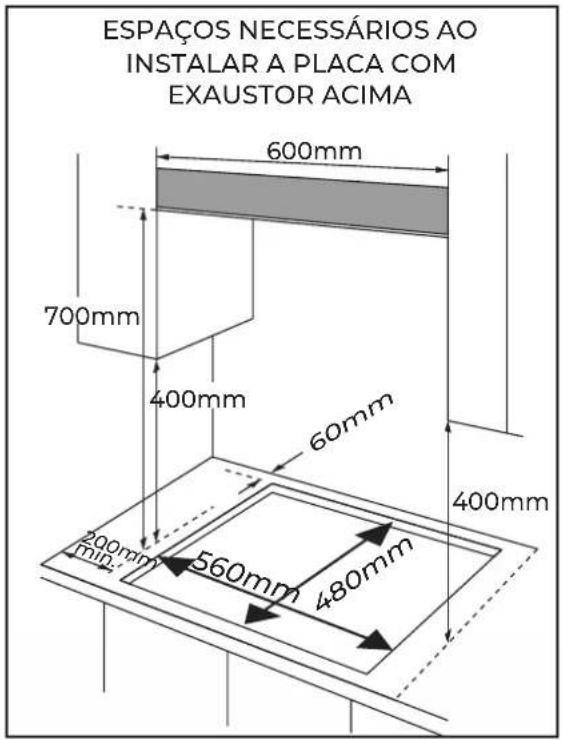

17 Posicionamento
18 Instalar o aparelho
19 Ligação de gás
20 Especificações de gás
21 Ligação eléctrica
22 Ajuste de gás
23 Resolução de problemas

24 GARANTIA COMERCIAL

Instruções de segurança

- Leia estas instruções antes da instalação ou utilização do aparelho.

- Guarde este manual de instruções para referência futura.

- Se este aparelho for dado ou vendido a outra pessoa, não se esqueça de entregar o manual de instruções ao novo utilizador.

- O fabricante não é responsável se estas regras de segurança não forem seguidas.

- Os símbolos seguintes destinam-se a facilitar a compreensão das instruções, para que possa evitar quaisquer acidentes e desfrutar de uma utilização mais confortável.

- Leia corretamente as seguintes instruções e certifique-se de que as compreende.

! Perigo/Alerta	O não cumprimento deste símbolo pode resultar em ferimentos graves ou morte.
! Cuidado	O não cumprimento deste aviso pode resultar em ferimentos menores ou danos a outros bens.

■ Significado dos seguintes símbolos:

Cuidado

Uso de ferramentas de fogo proibidas

Sem acesso

Obrigatório

Perigo

Não acender a luz.

Não desligar ou ligar quaisquer aparelhos eléctricos e não tocar em nenhuma ficha.

Não utilizar o telefone.

1. Deixe de utilizar o produto e feche a válvula do meio.
2. Abra a janela para ventilar.
3. Contacte o serviço técnico, utilizando o telefone quando estiver fora da sala e longe do aparelho.

O gás combustível contém mercaptan, para que se possa cheirar a fuga de gás (cheiro a alho ou a ovo podre) mesmo que haja apenas 1/1000 do gás no ar.

Instalação

Advertência

Este aparelho deve ser instalado em conformidade com os regulamentos em vigor e localizado num ambiente bem ventilado.

Antes da instalação, certificar-se de que o fornecimento eléctrico e de gás está em conformidade com o tipo especificado na placa de características.

NG LPG 220V - 240V

Quando o aparelho é instalado em caravanas, não deve ser utilizado para aquecimento de espaços.

O tubo de gás e o cabo eléctrico devem ser instalados de modo a não tocarem em nenhuma parte do aparelho.

• Este aparelho deve ser instalado por pessoal qualificado.
• As condições de regulação para este aparelho podem ser encontradas na placa de classificação.
• Remover todas as embalagens antes de utilizar o aparelho.
• Depois de desembalar o aparelho, verificar se o produto não está danificado e se o cabo de ligação está em perfeitas condições. Se não for este o caso, contacte o seu revendedor antes de instalar o aparelho.
• Os armários adjacentes e todos os materiais utilizados na instalação devem ser capazes de suportar uma temperatura de pelo menos 85°C acima da temperatura ambiente da sala em que o aparelho se encontra durante a sua utilização.
• Se as chamas do queimador se apagarem acidentalmente, desligar o controle do queimador relevante e não tentar reacender o queimador durante pelo menos um minuto.
• A utilização de um fogão a gás gera calor e humidade na sala onde é instalado. Certifique-se de que a cozinha está bem ventilada: mantenha as aberturas de ventilação natural abertas ou instale um dispositivo de ventilação mecânica (tal como um exaustor).
• O uso prolongado e pesado do aparelho pode exigir ainda mais ventilação. Pode ser necessário abrir uma janela ou fornecer uma ventilação mais eficaz, por exemplo, aumentando o nível de ventilação mecânica onde ela existe.

Segurança infantil

Advertência

• Não permitir que as crianças brinquem com o aparelho ou perto dele.
• O aparelho torna-se quente quando está a ser utilizado. As crianças devem ser mantidas afastadas até arrefecerem.

• Este aparelho foi concebido para ser utilizado por adultos.
• As crianças também podem magoar-se se derrubarem panelas ou tachos do fogão.
• Este aparelho não se destina a ser utilizado por crianças ou outras pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, a menos que lhes tenha sido dada supervisão ou instruções relativas à utilização do aparelho e aos possíveis perigos envolvidos por uma pessoa responsável pela sua segurança.

Durante a utilização

Advertência

Utilize este fogão apenas para a preparação de alimentos.

0°C

Não alterar ou modificar este aparelho. O painel fogão não foi concebido para ser operado por um temporizador externo ou por um sistema de controle remoto.

A utilização da placa de gás gera calor e humidade na sala onde é instalada. Certifique-se de que a cozinha está bem ventilada, seja por ventilação natural ou por dispositivos de ventilação mecânica (exaustor).

Não utilizar este aparelho se ele estiver em contacto com água. Não manusear o aparelho com as mãos molhadas.

olmadas.

A superfície de cozedura começa a aquecer quando o aparelho está a ser utilizado. Tomar todas as precauções

Não usar panos grandes, toalhas ou peças de vestuário semelhantes que possam incendiar-se das chamas.

Nunca deixar o aparelho sem vigilância durante a cozedura.

As frigideiras com uma base instável ou irregular não devem ser colocadas sobre o fogão, uma vez que a inclinação ou derrame pode causar um acidente.

Durante a utilização

Não armazenar nem utilizar materiais inflamáveis perto do aparelho.

reino. thinner

Os alimentos perecíveis, objectos de plástico e aerossóis podem ser afectados pelo calor e não devem ser armazenados sobre ou por baixo do aparelho.

Não pulverizar perto do aparelho quando este estiver em funcionamento.

Certifique-se de que os controles são desligados quando não estão a ser utilizados, na posição: "●"

Este produto é apenas para uso culinário doméstico. Não se destina a fins comerciais ou industriais.

Se utilizar o fogão durante longos períodos de tempo, assegurar uma ventilação extra abrindo uma janela ou aumentando a velocidade do ventilador.

Usar luvas resistentes ao calor ou pegas resistentes ao calor ao manusear tachos ou panelas.

Manter os porta-janelas longe de chamas abertas ao levantar utensílios de cozinha.

Não utilizar suportes ou luvas para panelas molhadas ou húmidas, pois facilita a transferência de calor para o material e expõe-o a queimaduras.

Acender os queimadores apenas depois de ter colocado panelas e tachos sobre eles. Não aquecer panelas ou tachos vazios.

Não utilizar pratos de plástico ou alumínio neste aparelho.

Ao utilizar outros aparelhos eléctricos, certifique-se de que os seus cabos não tocam nas superfícies quentes do aparelho.

Se tiver peças mecânicas no corpo, tais como um pacemaker, consulte o seu médico antes de utilizar o aparelho.

Não utilizar toalhas de cozinha em vez de um suporte para panelas. Estes panos podem incendiar-se muito rapidamente.

Ao utilizar panelas de vidro, certifique-se de que são específicas para cozinhar. Se a superfície de vidro estiver partida, desligue o aparelho para evitar choques eléctricos.

Para minimizar a possibilidade de queimaduras, ignição de materiais inflamáveis ou derrames, virar os utensílios de cozinha para o lado ou centro do fogão sem descansar nos queimadores adjacentes.

Desligar sempre os queimadores antes de remover os utensílios de cozinha em questão. Fique atento aos alimentos fritos a temperaturas muito elevadas.

Aqueça sempre óleo e gordura lentamente e controle-os à medida que aquecem.

Os alimentos para fritar devem ser tão secos quanto possível. Alimentos congelados ou humidade em alimentos frescos podem causar salpicos de óleo quente ou derramar sobre os lados da frigideira.

Nunca tente mover uma frigideira com gordura quente; espere que ela arrefeça.

Manutenção e limpeza

Advertência

Nunca utilizar agentes de limpeza abrasivos ou cáusticos.

benzenes thinner

Este aparelho só deve ser reparado por pessoal qualificado ou por pessoal de serviço. Só podem ser utilizadas peças sobressalentes e

peças aprovadas pelo fabricante.

adas pelo

Perigo

• Antes de efectuar qualquer trabalho de manutenção ou limpeza, o fogão deve ser desligado da rede eléctrica.
• Não deve utilizar vapor ou quaisquer outros produtos de limpeza de alta pressão para limpar o aparelho.

Informação ambiental

DISPOSIÇÃO: Não eliminar este produto como lixo municipal não separado. É necessário recolher estes resíduos separadamente para tratamento especial.

De acordo com a diretiva europeia 2012/19/UE sobre resíduos de equipamentos eléctricos e electrónicos (REEE), os aparelhos domésticos não podem ser atirados para os contentores municipais habituais; têm de ser recolhidos selectivamente para optimizar a recuperação e reciclagem dos componentes e materiais que os compõem e reduzir o impacto na saúde humana e no ambiente.

O símbolo do caixote do lixo com uma cruz é marcado em todos os produtos para lembrar ao consumidor a obrigação de os separar para recolha separada. O consumidor deve contactar a autoridade local ou o retalhista para obter informações sobre a correta eliminação do seu aparelho.

Descrição do dispositivo

	Placa superior	Dimensões W*D*H	Dispositivo de ignição	Ligação de gás	Fornecimento de energia	Características do queimador	ΣQn
	Vidro		Tipo de ignição contínua	Rosca G1/2	220-240Vac, 50Hz-60Hz, 2W	Triplo-fogão(1), Semi-rápido (1), Auxiliar(1)
	Aço inoxidável
	Vidro					Triplo-fogão(1), Semi-rápido (2), Auxiliar(1)
	Aço inoxidável

Descrição do dispositivo

Acessórios

Manual de instruções (1)

EMH461CGB

EMH461GBNX

Injetor (4)

EMH463GBNX

Como utilizar o aparelho

Os seguintes símbolos aparecerão no painel de controle ao lado de cada botão de controle:

Círculo negro: gás desligado

Chama pequena: ajuste mínimo

• A definição mínima é a definição na última posição ao rodar no sentido contrário ao dos ponteiros do relógio.
• Todas as posições operacionais devem ser definidas entre a posição máxima e a mínima.
• O símbolo no painel ao lado do botão de controle indicará a que queimador corresponde.

Ignição automática com dispositivo de segurança por falha de chama

O aparelho está equipado com um dispositivo de segurança contra falha de chama em cada queimador, concebido para impedir fugas de gás.

Como utilizar o dispositivo

Ignição automática com dispositivo de segurança por falha de chama

O aparelho está equipado com um dispositivo de segurança contra falha de chama em cada queimador, concebido para impedir fugas de gás.

Para acender o queimador:

• Prima o botão de controle no queimador que deseja ligar e rode no sentido contrário ao dos ponteiros do relógio para a posição máxima.
• Ao segurar o botão ativar-se-á o arranque automático do queimador.
• Manter premido o botão durante 15 segundos depois de a chama aparecer. Se após 15 segundos o queimador não tiver acendido, parar de operar o aparelho, abrir a porta e/ou esperar pelo menos 1 minuto antes de tentar outra ignição.
• Após este intervalo de 15 segundos, para regular a chama, continuar a girar o botão no sentido contrário ao dos ponteiros do relógio até a chama estar ao nível correto. A posição de funcionamento deve situar-se entre a posição máxima e a mínima.
• Para desligar o fogão, rodar o botão de controle no sentido dos ponteiros do relógio até à posição de gás desligado.
• Em caso de falha de energia, os queimadores podem ser ligados utilizando um isqueiro ou um fósforo.

Dicas de segurança e poupança de energia

O diâmetro do fundo do recipiente deve corresponder à seguinte tabela para que o fogão funcione corretamente.

QUEIMADORES	RECIPIENTES
	mín.	máx.
Triplo	200mm	240mm
Rápido		240mm20
Semi-rápido	160mm	180mm
Auxiliar	120mm	160mm

Não utilizar utensílios de cozinha que se estendam para além das bordas do fogão.

NÃO SIM
	Não utilizar utensílios pequenos em grandes queimadores. As chamas nunca devem ir para além dos lados do utensílio em questão.	Utilizar sempre utensílios adequados a cada fogão para evitar fugas de gás e danos estéticos.
	Evitar cozinhar sem tampa ou com a tampa a meio caminho, uma vez que isto desperdiça mais energia.	Colocar uma tampa sobre o recipiente.
	Não utilizar recipientes com fundos convexos ou côncavos.	Utilizar apenas panelas e frigideiras com fundos espessos e planos.
	Não colocar os utensílios fora do centro para que não tombem.	Colocar sempre os utensílios mesmo no centro do fogão, nunca nos lados.
	Não utilizar recipientes de grande diâmetro nos queimadores perto dos controles, pois o recipiente pode tocar nos controles ou estar tão perto dos controles que pode aumentar a temperatura nesta área e causar danos.
	Nunca colocar os utensílios de cozinha diretamente em cima do queimador.	Colocar os utensílios de cozinha em cima do tabuleiro.
	Não colocar nada entre as prateleiras e as panelas, pois isso pode causar sérios danos ao produto.
	Não utilizar utensílios pesados para evitar danificar a superfície de cozedura.	Manusear os recipientes com cuidado quando estão no fogão.

Não é recomendado utilizar assadeiras e frigideiras ou grelhadores de pedra quente simultaneamente em vários queimadores porque a acumulação de calor resultante pode causar danos no aparelho. Evitar a utilização de grelhas, caçarolas e panelas de barro, etc., durante longos períodos de tempo a plena potência.

Não tocar nas grelhas por cima dos queimadores enquanto estes estiverem a ser utilizados.

manter o líquido a ferver.

Manutenção e limpeza

A limpeza só pode ser efectuada quando o aparelho estiver completamente frio.

O aparelho deve ser desligado da rede antes da limpeza.

Limpar regularmente o aparelho, de preferência após cada utilização.

Os produtos de limpeza abrasivos ou objectos cortantes provocam danos na superfície do aparelho. Deve limpá-lo com água e um pouco de sabão neutro.

UTILIZÁVEL		NÃO UTILIZÁVEL
	Pano macio		Esponja de Nylon	Esponja metal

Suporte para frigideiras, botões de controle

• Retirar o suporte da panela.
• Limpar os botões de controle com um pano húmido de água morna e sabão. Quando grandes quantidades de sujidade estiverem presentes, mergulhar de antemão.
• Secar com um pano macio e seco.

Placa superior

• Limpar a placa superior com um pano macio mergulhado em água morna e bem espremido ou adicionando um pouco de sabão neutro.
• Secar completamente a placa superior após a limpeza.
• Remover os alimentos ou líquidos salgados da placa de cozedura o mais rapidamente possível para evitar o risco de corrosão.
• As partes de aço inoxidável do aparelho podem descolorir. Isto é normal, devido às altas temperaturas. Sempre que o aparelho estiver a ser utilizado, estas peças devem ser limpas com um produto adequado para aço inoxidável.

Manutenção e limpeza

QUEIMADORES

Retirar os queimadores e os distribuidores de chamas, levantando-os para cima e para fora do topo do fogão.

Mergulhá-los em água quente com um pouco de sabão ou detergente.

Uma vez limpos, secá-los cuidadosamente. Certifique-se de que os orifícios de chama estão limpos e completamente secos.

Limpar as partes fixas dos queimadores com um pano húmido e depois secá-los.

Limpar suavemente o dispositivo de ignição e o dispositivo de segurança contra as chamas com um pano bem torcido e secá-los com um pano limpo.

Antes de substituir os queimadores, certificar-se de que o bocal não está bloqueado.

Remontar o queimador auxiliar, semi-rápido, rápido e com chama tripla, como descrito abaixo:

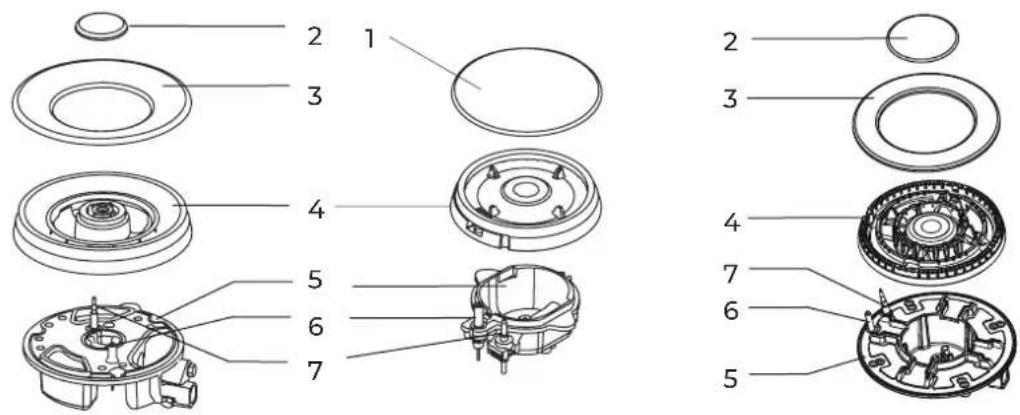

1. Colocar o difusor de chama (4) no copo do queimador (5) para que o dispositivo de ignição e o dispositivo de segurança de chama se expandam para os seus respectivos orifícios. O difusor deve clicar para indicar que clicou corretamente no seu lugar.
2. Colocar a tampa do queimador (1, 2, 3) sobre o difusor (4), para que as capturas encaixem nos seus respectivos orifícios.

• Colocar as peças na ordem correta após a limpeza.
• Não confundir as partes superior e inferior.
• Os queimadores devem caber exactamente nos seus recessos.

Instruções de utilização

Avisos

• Não modificar ou alterar este aparelho.
  Este aparelho só deve ser instalado por um técnico ou instalador profissional autorizado.
  ■ Antes de iniciar a instalação, certifique-se de que as condições locais de fornecimento (natureza e pressão do gás) e os ajustes do aparelho são compatíveis.
  As condições de regulação deste aparelho são indicadas na etiqueta do produto ou na placa de classificação.
  Este aparelho não está ligado a um sistema de exaustão de produtos de combustão. Deve ser ligado em conformidade com os regulamentos de instalação em vigor. Deve também ser dada especial atenção aos regulamentos relativos à ventilação.
  ■ Antes da instalação, desligar a alimentação de gás e a energia eléctrica do aparelho.
• Todos os aparelhos que incluam quaisquer componentes eléctricos devem ser ligados à terra.
  ■ Certifique-se de que os cabos de gás e de alimentação estão instalados de modo a não tocarem em nenhuma parte do aparelho que possa ficar quente.
• O tubo de gás não deve ser dobrado ou bloqueado por qualquer objecto.
• Verificar as dimensões do aparelho, bem como as dimensões do recorte na unidade de cozedura.

• Os painéis na superfície de trabalho diretamente sobre o aparelho devem ser feitos de material não inflamável. Tanto a superfície como a cola devem ser fortes para evitar danos.
  ■ Ligar o aparelho e acender todos os queimadores, um após o outro. Verificar se a chama é azul, sem pontas amarelas. Se os queimadores mostrarem qualquer anomalia, verifique o seguinte:

• A tampa do queimador está corretamente posicionada.

• O difusor está corretamente posicionado.

• O queimador está alinhado verticalmente com o bico injetor.

• Deve ser realizado um teste completo e uma verificação de fuga de gás para uma instalação adequada.
  A mangueira flexível deve ser instalada de modo a não entrar em contacto com partes móveis da superfície do fogão e a não passar para qualquer espaço onde possa ser afectada.
  As peças são lubrificadas no processo de fabrico para satisfazer os requisitos de vida útil da placa.

Posição

ESPAÇOS NECESSÁRIOS AO INSTALAR A PLACA COM EXAUSTOR ACIMA 600mm 700mm 400mm 60mm 200mm 560mm 490mm 400mm

EMH363GBNX

ESPAÇOS NECESSÁRIOS AO INSTALAR A PLACA COM EXAUSTOR ACIMA 600mm 700mm 400mm 60mm 200mm 560mm 480mm 400mm

EMH363CGBW
EMH463GBNX EMH461GBNX
EMH461CGB

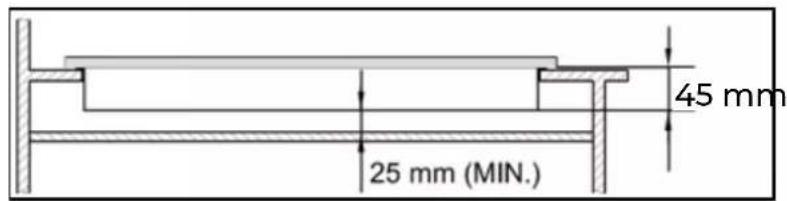

Este aparelho deve ser integrado numa unidade de cozinha ou bancada de trabalho de 600 mm, desde que sejam mantidas as seguintes folgas mínimas;

ou traseira.

queimadores) e a parte inferior de qualquer superfície horizontal diretamente acima dela.

superfície horizontal esteja em linha com a aresta exterior da bancada. Se o fundo da superfície horizontal for inferior a 400 mm, deve estar a pelo menos 50 mm dos bordos exteriores do tampo de trabalho.

de trabalho e qualquer material combustível.

inferior do aparelho e qualquer superfície abaixo dele.

• Para instalar um forno sob uma placa de cozedura, o forno deve ter ventilação forçada.
• Verificar as dimensões do forno no manual de instalação.
• O tamanho do recorte deve estar em conformidade com as instruções.

Instalação do aparelho

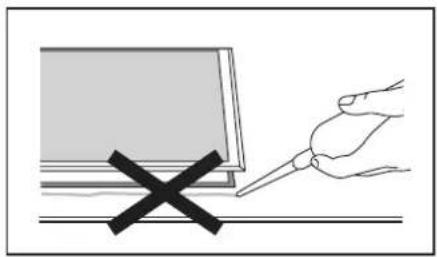

Não utilizar silicone para aderir o aparelho ao recesso. Isto tornará difícil mover o aparelho e retirá-lo do buraco no futuro, especialmente se o aparelho precisar de ser reparado.

1. Posicionar o suporte (B), alinhando-o sobre os orifícios dos parafusos. Existe um conjunto de furos para parafusos em cada canto da placa (H). Aperte ligeiramente um parafuso (C) na direção do suporte (B), de modo a que o suporte se ligue à placa, para que possa ajustar a posição.

2. Volte cuidadosamente o tampo de trabalho e depois insira-o suavemente no orifício de abertura que cortou.

3. Na parte inferior do tampo de trabalho, encaixar os parênteses na posição correta no tampo de trabalho.

4. Em seguida, apertar os parafusos (C) para assegurar a sua fixação em posição.

Ligação de gás

• Este aparelho deve ser instalado e ligado de acordo com os regulamentos específicos do país onde vai ser utilizado.
• Este aparelho pode ser operado com butano e gás natural.
• A conversão para gás natural só deve ser efectuada por um técnico qualificado.

Guias de fornecimento e instalação de gás

Gás butano > Gás natural Gás natural > Gás butano

Colector de gás Junta G1/2"Acoplador Colector de gás Junta Ø11.5 Acoplador

• A legislação estipula que todos os aparelhos a gás devem ser instalados por pessoas competentes, de acordo com os Regulamentos de Instalação e Utilização de Segurança de Gás mais actualizados.
• No seu próprio interesse e segurança, certifique-se de assegurar o cumprimento da lei e regulamentos.
• A não instalação e utilização correta e de acordo com as instruções pode invalidar a garantia, bem como quaisquer reclamações de responsabilidade, e pode mesmo levar a processos judiciais.

Especificação de gás

Modelo	Tipo de gás e pressão	Alimentação	Entrada de calor e tamanho do orifício marcado(mm)				Entrada de calor total
			Wok	Rápido Sem	ni-rápido Auxiliar-rápido
			/	3.0kW(219g/h)	1.75kW(127g/h)	1.0kW(73g/h) 7	5kW(546g/h)
EMH461GBNX	G30 29 mbar	220-240V~50Hz-60Hz	/ 0.87	0.66	0.50		NA
	G20 20 mbar		/ 1.30	0.78		1.00
EMH463GBNX EMH461CGB	G30 29 mbar	220-240V~50Hz-60Hz	3.3kW(241 g/h)	/	1.75kW(127g/h)	1.0kW(73g/h) 7	8kW(568g/h)
			0.93 / 0.66	0.50			NA
	G20 20 mbar		1.28 / 0.78		1.00
EMH363CGBW EMH363GBNX	G30 29 mbar	220-240V~50Hz-60Hz	3.3kW(241g/h)	/	1.75kW(127g/h)	1.0kW (73g/h)	6.05kW(441g/h)
			0.93	/	0.66	0.50	NA
	G20 20 mbar		1. 287	/	1.00	8

Ligação eléctrica

• Este aparelho deve ser ligado à terra.
• Este aparelho foi concebido para ser ligado a uma fonte de alimentação de 240V, 50Hz-60Hz.
• Os fios principais de ligação são coloridos de acordo com o seguinte código;

Verde/amarelo = Terra

Azul = Neutro

Castanho = Fase

com a letra E ou com o símbolo de terra.

Conversão de gás

gás para outro.

Antes de iniciar, desligue o gás e a energia eléctrica do aparelho.

7

Substituir o injetor do queimador

Remover o suporte da bandeja, a tampa do queimador e o difusor.

Desaparafusar o injetor usando uma chave de 7mm e substituí-lo pelo injetor especificado para o novo fornecimento de gás. Remontar todos os componentes.

Após a substituição do injetor, é aconselhável assegurar-se de que é apertado com segurança.

2

Ajuste do nível mínimo de chama

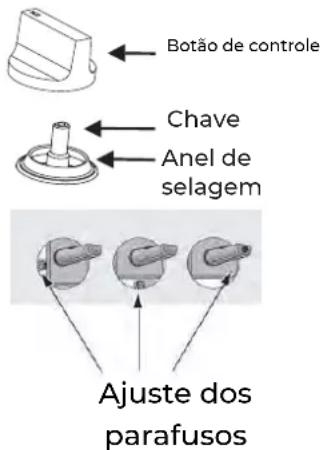

Botão de controle Chave Anel de selagem Ajuste dos parafusos

1. Rodar o botão para o mínimo.
2. Retirar o botão da torneira e colocar uma chave de fendas de ponta fina no centro do veio da torneira.

3. A regulação correta é obtida quando a chama tem aproximadamente 3 - 4 mm de comprimento.

4. Para gás butano / propano, o parafuso de ajuste deve ser apertado com segurança.

5. Substituir o botão de controle.

Certificar-se de que a chama não se apaga, mudando rapidamente de fluxo máximo para fluxo mínimo. Se o fizer, remover o botão de controle e fazer mais ajustes ao fluxo de gás, testando-o novamente uma vez que o ajuste tenha sido feito.

1. Repetir este processo para cada uma das torneiras de gás.

* Não desmontar ou modificar a chave. Em caso de falha, substituir a chave inteira.
* Antes de voltar a colocar os queimadores no topo, certificar-se de que o injetor não está bloqueado.
* Deve realizar um teste de função completo e uma verificação de possíveis fugas de gás após o processo de conversão de gás (pode utilizar água com sabão ou um detector de gás).
* Após completar a conversão, um técnico ou instalador qualificado deve marcar a categoria de gás correta na placa de classificação, e remover a marcação anterior.

Resolução de problemas

• As reparações devem ser feitas por técnicos licenciados. A reparação inadequada pode resultar em perigos para si e para outras pessoas.
• Pode tentar resolver os seguintes problemas mais simples de acordo com as instruções da tabela:

Problema	Causa possível	Solução
Não se liga	Sem chama	Verifique a corrente eléctrica
	Tampa do queimador mal montada	Montar corretamente a tampa
	Fornecimento de gás fechado	Ligue completamente o gás
Ignição incorreta	O fornecimento de gás não está totalmente ligado	Ligue completamente o gás
	Tampa do queimador mal montada	Montar corretamente a tampa
	Tampão de arranque contaminado com matéria estranha	Limpar os resíduos com um pano seco
	Queimadores húmidos	Secar bem a tampa do queimador
	As aberturas do difusor de chamas estão congestionadas.	Limpar o difusor
Ruído durante a queima e iluminação	Tampa do queimador mal montada	Montar corretamente a tampa
A chama apaga-se quando o aparelho está a ser utilizado.	Dispositivo de segurança contamina-do com substâncias estranhas	Limpar o dispositivo de segurança
	Limpar o dispositivo de segurança	Desligar o botão do queimador. Esperar um minuto e reacender a zona.
	Uma forte corrente de ar extinguiu a chama.	Desligar a zona e verificar a existência de rascunhos na zona de cozedura, tais como janelas abertas. Esperar um minuto e voltar a ligar a zona.
Chama amarela	Os orifícios difusores estão obstruídos	Limpar o difusor
	Um gás diferente está a ser utilizado	Verifique o gás que utiliza
Chama instável	A tampa do queimador está montada incorrectamente	Montar corretamente a tampa
Há um cheiro de gás	Fuga de gás	Parar de utilizar o produto e fechar a válvula central. Abrir a janela para ventilar. Contacte o nosso serviço técnico utilizando o telefone fora da sala.

Se o problema não for resolvido, contacte o serviço técnico oficial.

CONDIÇÕES DA GARANTIA

Este aparelho é garantido por três anos a partir da data de venda contra todos os defeitos de fabrico, incluindo mão-de-obra e peças sobressalentes. A fim de justificar a data de compra, será obrigatório apresentar a factura ou o recibo de compra. As condições desta garantia aplicam-se apenas a Espanha e Portugal. Se tiver adquirido este produto noutro país, consulte o seu distribuidor para as condições aplicáveis.

EXCLUSÕES DA GARANTIA

1. Controles remotos, borrachas de entrada de drenagem, encaixes e vedações de portas, proteção contra calafetação
2. Danos em esmaltes, tintas, niquelagem, cromagem, oxidação ou outros tipos de peças ou componentes estéticos que não afetam o funcionamento interno do aparelho.
3. Danos nas peças de desgaste devido ao uso, corrosão ou oxidação, sejam causados pelo uso normal do aparelho ou deterioração acelerada devido a circunstâncias ambientais ou climáticas desfavoráveis. Não é adequado para uso ao ar livre.
4. Danos em peças frágeis de vidro, vitrocerâmica, plásticos, puxadores, cestos, portas ou lâmpadas, quando a sua falha ou quebra não seja atribuível a defeito de fabricação.
5. Avarias causadas por causas fortuitas ou acidentes de força maior, ou como consequência de uso anormal, negligente ou impróprio do dispositivo.
6. Responsabilidade civil de qualquer natureza.
7. Danos consequentes no aparelho, desde que não sejam causados por uma avaria interna.
8. Manutenção ou conservação do aparelho: revisões periódicas, ajustes e graxas.
9. Defeitos que possam sofrer acessórios e complementos, adaptadores, cabos externos, bolsas, peças de reposição de todos os tipos, lâmpadas, bem como qualquer peça considerada consumível pelo fabricante.
10. Falhas causadas por instalação incorreta ou ilegal, ventilação inadequada, falta de aterramento em casa, falhas de energia, modificações inadequadas ou uso de peças sobressalentes não originais.
11. Aparelhos usados em aplicações industriais ou para fins comerciais.
12. Aparelhos com número de série ilegível ou alterado.
13. Defeitos ou avarias produzidos como resultado de reparos, modificações ou desmontagem da instalação do dispositivo pelo usuário ou por um técnico não autorizado pelo fabricante, ou como resultado do não cumprimento manifesto das instruções do fabricante para uso e manutenção.
14. Durante o período de garantia é imprescindível manter todos os manuais junto com o equipamento. Se o equipamento for vendido, ou doado, o manual e todos os documentos relacionados devem ser entregues ao novo usuário. Se algum deles for perdido, sua substituição não poderá ser reivindicada.
15. Falhas que tenham origem ou sejam consequência direta ou indireta de: contato com líquidos, produtos químicos e outras subs-tâncias, bem como condições derivadas do clima ou do meio ambiente: terremotos, incêndios, inundações, calor excessivo ou qualquer outra força externa, como insetos, roedores e outros animais que possam ter acesso ao interior da máquina ou seus pontos de conexão.
16. Danos derivados de terrorismo, motim ou tumulto popular, manifestações e greves legais ou ilegais; fatos das ações das Forças Armadas ou das Forças de Segurança do Estado em tempos de paz; conflitos armados e atos de guerra (declarados ou não); reação nuclear ou radiação ou contaminação radioativa; vício ou defeito das mercadorias; factos classificados pelo Governo da Nação como "catástrofe ou calamidade nacional".

O design e as especificações estão sujeitos a alterações sem aviso prévio para melhoramento do produto. Quaisquer alterações ao manual serão actualizadas no nosso sítio web, pode consultar a versão mais recente.

EAS ELECTRIC

SMART TECHNOLOGY

www.easelectric.es

EAS ELECTRIC SMART TECHNOLOGY

Manual em outras línguas e actualizações:

EAST ELECTRIC
