VTTEST21 - Multímetro Perel - Manual de utilização gratuito

Tipo de produto	Multímetro (testador de tensão sem contato)
Marca	Perel
Modelo	VTTEST21
Tensão de detecção	90-1000 V~ (CA)
Frequência	50/60 Hz
Tipo de detecção	Sem contato
Indicador visual	LED branco
Indicador sonoro	Zumbidor
Classe de proteção	CAT IV / 1000 V
Alimentação	2 pilhas AAA 1,5 V (LR03, incluídas)
Dimensões	118 x 39 x 20 mm
Peso	37 g (com pilhas)
Temperatura de serviço	-10 °C a +50 °C
Material	Plástico
Acessórios incluídos	2 pilhas AAA, manual de instruções
Garantia	24 meses (uso doméstico)
Manutenção	Limpar com um pano húmido; não utilizar solventes
Segurança	Não utilizar se danificado; fora do alcance das crianças; não tocar na ponta branca
Utilização prevista	Detecção de tensão alternada em circuitos 50/60 Hz
País de fabricação	China (estimativa)

Perguntas frequentes - VTTEST21 Perel

Como usar o testador de tensão sem contato Perel VTTEST21?

Segure a ponta branca contra o fio a testar. O LED acende e o zumbidor soa quando uma tensão alternada é detectada. O aparelho funciona em circuitos de 50/60 Hz.

O que fazer se o testador não ligar?

Verifique as pilhas: abra o compartimento das pilhas pressionando a parte traseira do clipe, insira duas pilhas AAA respeitando a polaridade e feche. Se o problema persistir, contacte o seu revendedor.

Posso testar cabos energizados com este testador?

Sim, o VTTEST21 foi projetado para detectar sem contato tensões alternadas de 90 a 1000 V~. Utilize-o em cabos isolados; não toque na ponta branca.

Qual é a faixa de tensão detectável?

A faixa de tensão é de 90 a 1000 V~ em corrente alternada (CA), para uma frequência de 50/60 Hz.

Como trocar as pilhas do Perel VTTEST21?

Abra o compartimento das pilhas pressionando ligeiramente a parte traseira do clipe e puxando. Insira duas pilhas AAA 1,5 V respeitando a polaridade e feche o compartimento.

O testador é à prova d'água?

Não, o VTTEST21 não é à prova d'água. Evite qualquer exposição à água ou humidade. Limpe-o apenas com um pano húmido sem solventes.

O que significa o piscar do LED?

O LED branco acende continuamente quando uma tensão é detectada. Um piscar pode indicar tensão instável ou pilha fraca. Verifique as pilhas se o comportamento for anormal.

Posso testar corrente contínua (CC) com este testador?

Não, o VTTEST21 foi projetado apenas para detecção de tensão alternada (CA). Não é adequado para corrente contínua.

Como limpar o aparelho?

Limpe ocasionalmente o aparelho com um pano húmido. Não utilize produtos químicos agressivos, solventes ou detergentes fortes.

O que fazer em caso de mau funcionamento?

Se o aparelho estiver danificado, não o utilize. Contacte o seu revendedor. A garantia de 24 meses cobre defeitos de fabricação. Guarde o comprovante de compra.

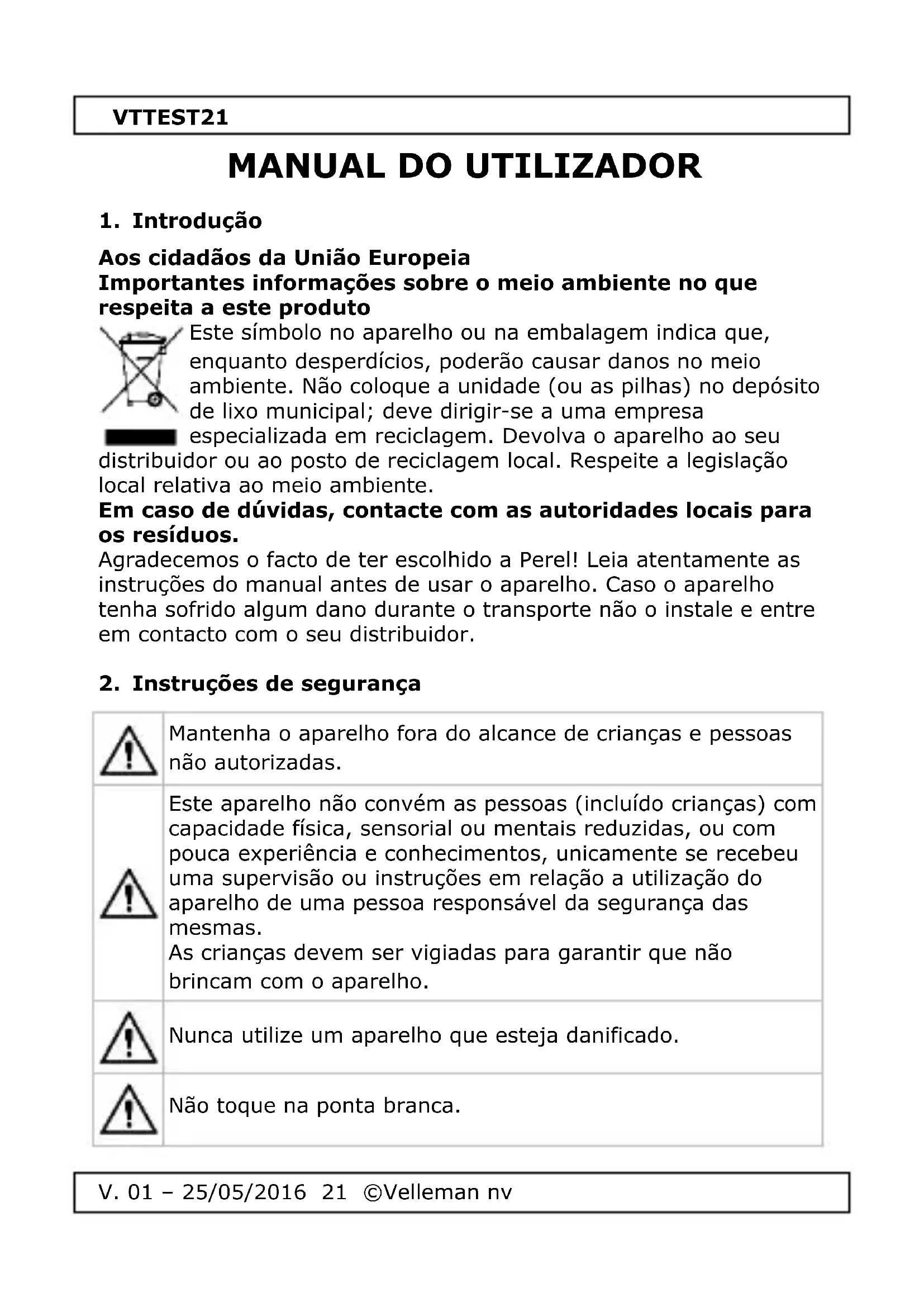

MANUAL DE UTILIZADOR VTTEST21 Perel

Aos cidadãos da União Europeia

Importantes informações sobre o meio ambiente no que respeita a este produto

Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente.

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter escolhido a Perel! Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segurança

Mantenha o aparelho fora do alcance de crianças e pessoas não autorizadas.

Este aparelho não convém as pessoas (incluído crianças) com capacidade física, sensorial ou mentais reduzidas, ou com pouca experiência e conhecimentos, unicamente se recebeu uma supervisão ou instruções em relação a utilização do aparelho de uma pessoa responsável da segurança das mesmas.

As crianças devem ser vigiadas para garantir que não brincam com o aparelho.

Nunca utilize um aparelho que esteja danificado.

Não toque na ponta branca.

VTTEST21

3. Normas gerais

Consulte a Garantia de serviço e qualidade Velleman® na parte final deste manual do utilizador.

4. Características

• deteção de tensão AC sem contacto
• indicador LED e sinal sonoro
• modelo prático, fácil de transportar para todo o lado
• para usar em circuitos de 50/60 Hz

5. Descrição

Veja as imagens da página 2 deste manual.

1

LED

2	interruptor LED

6. Pilhas

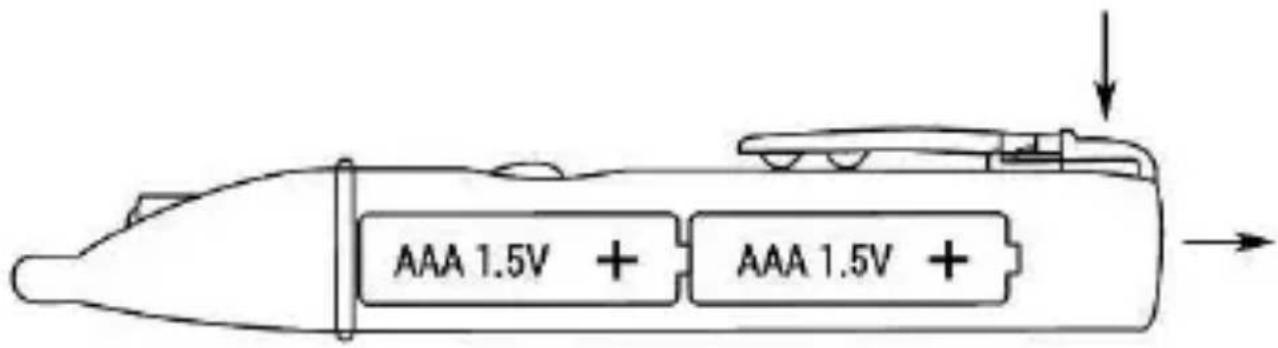

1. Abra o compartimento das pilhas da caneta de teste. Para tal, pressione levemente a parte de trás do clipe e puxe para abrir o compartimento.
2. Coloque duas pilhas AAA respeitando a indicação de polaridade.
3. Fechar o compartimento das pilhas.

AAA 1.5V + AAA 1.5V +

Advertência: Nunca perfure as pilhas nem jogá-las no fogo, pois elas podem explodir. Não tente recarregar pilhas não recarregáveis (alcalino). Descarte as pilhas de acordo com as regulamentações locais. Mantenha as pilhas fora do alcance das crianças.

VTTEST21

7. Utilização

Segure a ponta branca justo ao fio que pretende testar. A ponta branca irá acender e emitir um sinal sonoro caso o fio tenha corrente.

8. Limpeza e manutenção

De vez em quando limpe o aparelho com um pano húmido para que fique como novo. Não use químicos, solventes ou detergentes abrasivos.

9. Especificações

amplitude de tensão....90-1000 V\~ classificação quanto à segurança .... CAT IV / 1000 V temperatura de funcionamento.... -10 °C a +50 °C alimentação ....2 pilhas AAA LR03 (incl.) dimensões ....118 x 39 x 20 mm peso....37 g (com pilhas)

Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.perel.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

© DIREITOS DE AUTOR

A Velleman NV detém os direitos de autor deste manual do utilizador. Todos os direitos mundiais reservados. É

estritamente proibido reproduzir, traduzir, copiar, editar e gravar este manual do utilizador ou partes deste sem prévia autorização escrita por parte da detentora dos direitos.

EN

Garantia de serviço e de qualidade Velleman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 países.

Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade

suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

• qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;
• no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 años.

- estão por consequência excluídos:

• todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;
• consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias... (lista ilimitada);
• todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.;
• danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;
• todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho ( o período de garantia será

reduzido a 6 meses para uma utilização profissional);

- todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização;

- todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.

- todas as reparações ou modificações efectuadas por terceiros sem a autorização de SA Velleman®;

- despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.

- qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);

- dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;

- uma reparação efectuada fora da garantia, será cobrado despesas de transporte; - qualquer garantia comercial não prevalece as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
