VTTEST21 - Multimeter Perel - Kostenlose Bedienungsanleitung

Produkttyp	Multimeter (berührungsloser Spannungsprüfer)
Marke	Perel
Modell	VTTEST21
Erkennungsspannung	90-1000 V~ (AC)
Frequenz	50/60 Hz
Erkennungstyp	Berührungslos
Visuelle Anzeige	Weiße LED
Akustische Anzeige	Summer
Schutzklasse	CAT IV / 1000 V
Stromversorgung	2 AAA-Batterien 1,5 V (LR03, enthalten)
Abmessungen	118 x 39 x 20 mm
Gewicht	37 g (mit Batterien)
Betriebstemperatur	-10 °C bis +50 °C
Material	Kunststoff
Enthaltenes Zubehör	2 AAA-Batterien, Bedienungsanleitung
Garantie	24 Monate (Haushaltsgebrauch)
Pflege	Mit einem feuchten Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Nicht verwenden, wenn beschädigt; außerhalb der Reichweite von Kindern; die weiße Spitze nicht berühren
Verwendungszweck	Erkennung von Wechselspannung an 50/60 Hz-Stromkreisen
Herkunftsland	China (Schätzung)

Häufig gestellte Fragen - VTTEST21 Perel

Wie verwende ich den berührungslosen Spannungsprüfer Perel VTTEST21?

Halten Sie die weiße Spitze gegen das zu testende Kabel. Die LED leuchtet auf und der Summer ertönt, wenn eine Wechselspannung erkannt wird. Das Gerät arbeitet an 50/60 Hz-Stromkreisen.

Was tun, wenn der Tester nicht angeht?

Überprüfen Sie die Batterien: Öffnen Sie das Batteriefach, indem Sie auf die Rückseite des Clips drücken, legen Sie zwei AAA-Batterien unter Beachtung der Polarität ein, und schließen Sie es wieder. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

Kann ich mit diesem Tester unter Spannung stehende Kabel testen?

Ja, der VTTEST21 ist für die berührungslose Erkennung von Wechselspannungen von 90 bis 1000 V~ ausgelegt. Verwenden Sie ihn an isolierten Kabeln; berühren Sie nicht die weiße Spitze.

Welcher Spannungsbereich ist erkennbar?

Der Spannungsbereich beträgt 90 bis 1000 V~ Wechselstrom (AC) bei einer Frequenz von 50/60 Hz.

Wie wechsle ich die Batterien des Perel VTTEST21?

Öffnen Sie das Batteriefach, indem Sie leicht auf die Rückseite des Clips drücken und ziehen. Legen Sie zwei AAA-Batterien 1,5 V unter Beachtung der Polarität ein, und schließen Sie das Fach wieder.

Ist der Tester wasserdicht?

Nein, der VTTEST21 ist nicht wasserdicht. Vermeiden Sie jeglichen Kontakt mit Wasser oder Feuchtigkeit. Reinigen Sie ihn nur mit einem feuchten Tuch ohne Lösungsmittel.

Was bedeutet das Blinken der LED?

Die weiße LED leuchtet dauerhaft, wenn eine Spannung erkannt wird. Ein Blinken kann auf eine instabile Spannung oder schwache Batterien hinweisen. Überprüfen Sie die Batterien, wenn das Verhalten ungewöhnlich ist.

Kann ich mit diesem Tester Gleichstrom (DC) testen?

Nein, der VTTEST21 ist nur für die Erkennung von Wechselspannung (AC) ausgelegt. Er ist nicht für Gleichstrom geeignet.

Wie reinige ich das Gerät?

Reinigen Sie das Gerät gelegentlich mit einem feuchten Tuch. Verwenden Sie keine aggressiven Chemikalien, Lösungsmittel oder starken Reinigungsmittel.

Was tun bei Fehlfunktion?

Wenn das Gerät beschädigt ist, verwenden Sie es nicht. Wenden Sie sich an Ihren Händler. Die 24-monatige Garantie deckt Herstellungsfehler ab. Bewahren Sie den Kaufbeleg auf.

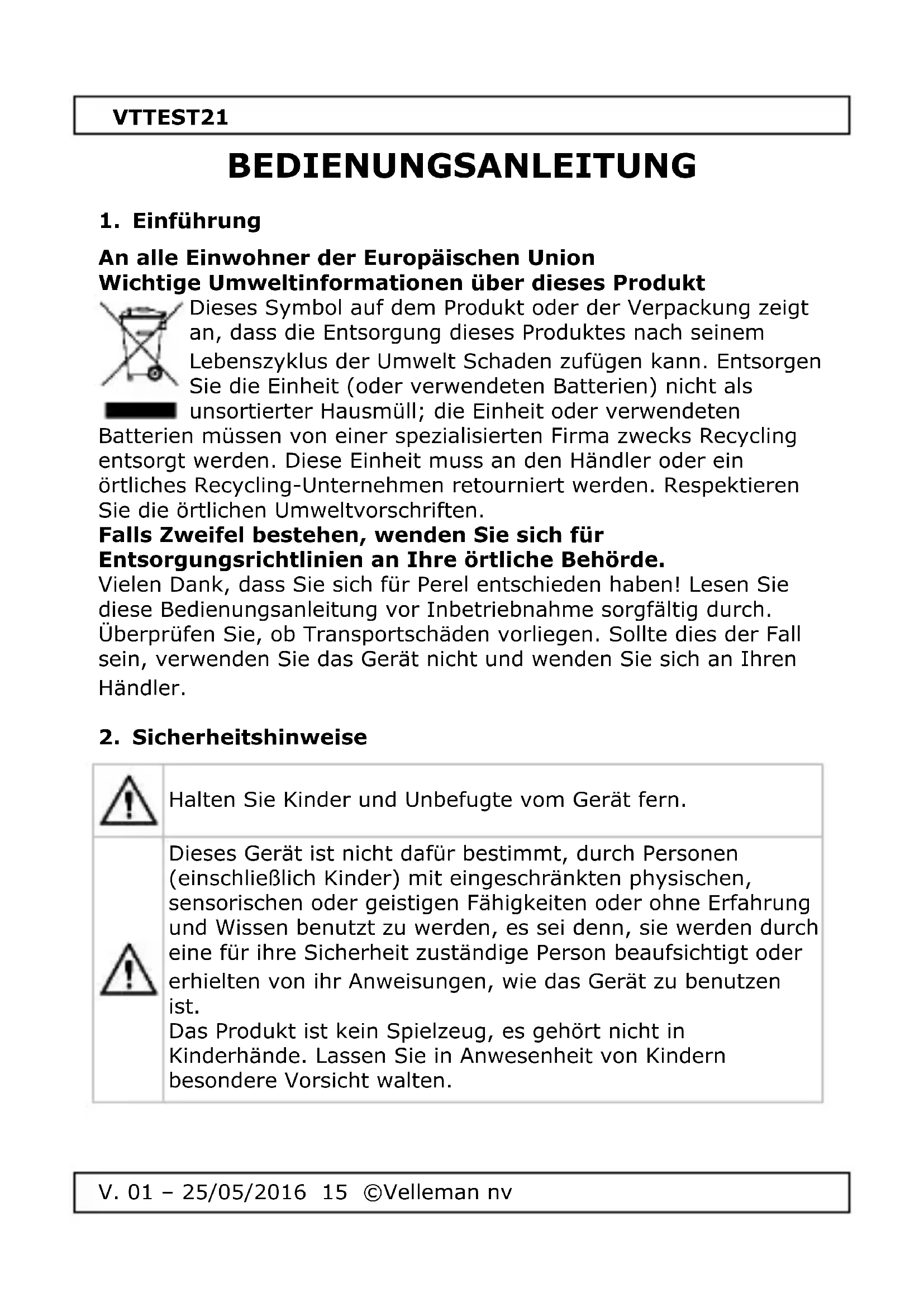

BEDIENUNGSANLEITUNG VTTEST21 Perel

BEDIENUNGSANLEITUNG 15

INSTRUKCJA OBSŁUGI 18

MANUAL DO UTILIZADOR 21

CE

VTTEST21

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten

Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Perel entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Halten Sie Kinder und Unbefugte vom Gerät fern.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Lassen Sie in Anwesenheit von Kindern besondere Vorsicht walten.

VTTEST21

Benutzen Sie niemals einen beschädigten Spannungstester.

Berühren Sie niemals die weiße Spitze.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

4. Eigenschaften

• berührungslose Erkennung von Wechselspannungen
  • mit LED-Anzeige und Summer
• handliche Bauform, einfach zu transportieren
• für 50/60 Hz geeignet

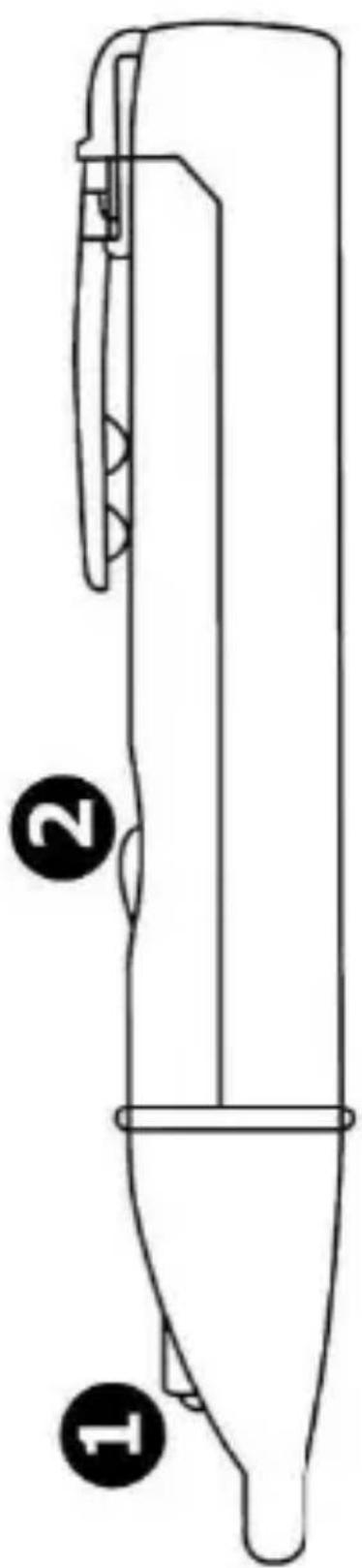

5. Beschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1

LED

2	Schalter für die LED-Lampe

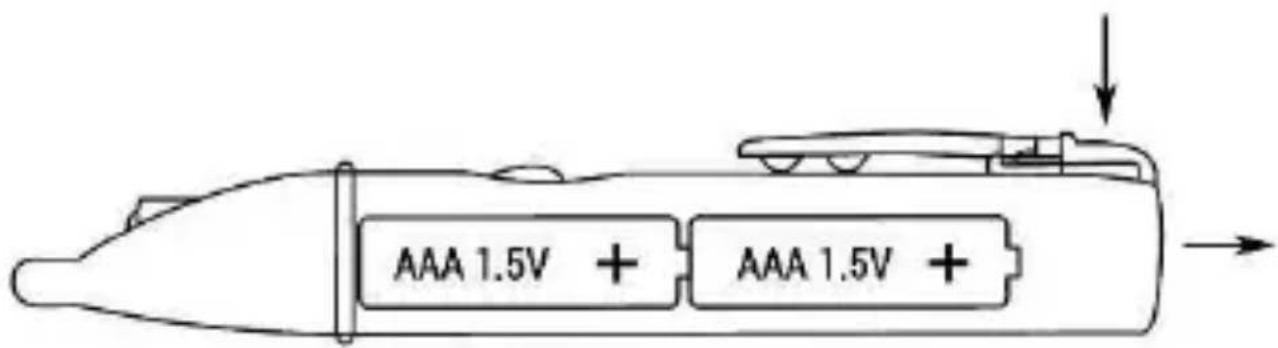

6. Batterien

1. Legen Sie zwei AAA-Batterien polungsrichtig ein. Drücken Sie vorsichtig die Rückseite des Clips und ziehen Sie.
2. Legen Sie zwei AAA-Batterien polungsrichtig ein.
3. Schließen Sie das Batteriefach.

AAA 1.5V + AAA 1.5V +

VTTEST21

Warnung: Durchbohren Sie nie die Batterien und werfen Sie diese nicht ins Feuer (Explosionsgefahr). Laden Sie keine nicht-wiederaufladbare Batterien (Alkali). Entsorgen Sie die Batterien gemäß den örtlichen Vorschriften. Halten Sie die Batterien von Kindern fern.

7. Anwendung

Halten Sie die weiße Spitze in der Nähe der Leitung, die Sie prüfen möchten. Die weiße Spitze leuchtet und ein Warnton erklingt wenn eine Wechselspannung erkannt wird.

8. Reinigung und Wartung

Reinigen Sie das Gerät ab und zu mit einem feuchten Tuch. Verwenden Sie keine aggressiven Chemikalien, Lösungsmittel oder starke Reinigungsmittel.

9. Technische Daten

Spannungsbereich ....90-1000 V\~ Messkategorie ....CAT IV / 1000 V Betriebstemperatur ....-10 °C bis +50 °C Stromversorgung ....2 x LR03 AAA-Batterie (mitgeliefert) Abmessungen ....118 x 39 x 20 mm Gewicht ....37 g (mit Batterien)

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.perel.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte vorbehalten.

Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

V. 01 - 25/05/2016 17 ©Velleman nv

INSTRUKCJA OBSŁUGI

1. Wstęp

Velleman® Service- und Qualitätsgarantie Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

• Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.
• Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

• Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.
• alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.
• Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.
• Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.
• Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.
• Jede kommerzielle Garantie lässt diese Rechte unberührt.

Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
