MANUAL DE UTILIZADOR GEEC 2240 S EINHELL

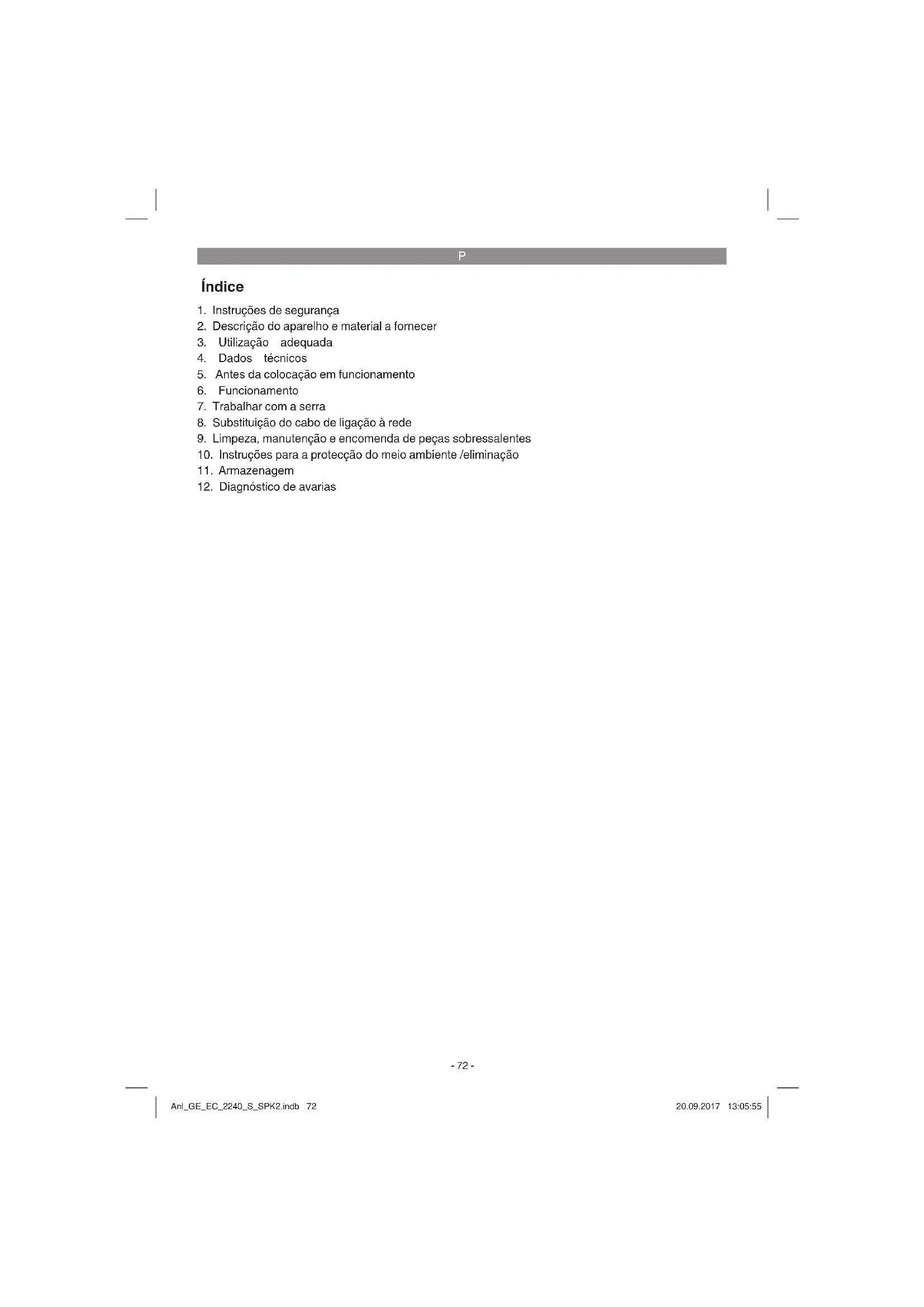

1. Instruções de segurança

2. Descrição do aparelho e material a fornecer

3. Utilização adequada

5. Antes da colocação em funcionamento

7. Trabalhar com a serra

8. Substituição do cabo de ligação à rede

9. Limpeza, manutenção e encomenda de peças sobressalentes

10. Instruções para a protecção do meio ambiente /eliminação

Atenção! Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para preve- nir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de in- struções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

1. Instruções de segurança

As instruções de segurança correspondentes encontram-se na brochura fornecida. Aviso! Leia todas as instruções de segurança e indicações. O incumprimento das instruções de segurança e indicações pode provocar choques eléctricos, incêndios e/ou ferimentos graves. Guarde todas as instruções de segurança e indicações para mais tarde consultar. Explication des symboles sur l’appareil (fi gura 27) :

2. Descrição do aparelho e material

2.1 Descrição do aparelho (fi gura 1-2)

1. Protector de garras

2. Guarda-mão dianteiro / alavanca do travão

5. Bloqueio de ligação

9. Parafuso de fi xação para a cobertura da roda

11. Indicação do nível de enchimento do óleo

14. Guarda-mão traseiro

17. Protecção da lâmina

Com a ajuda da descrição do material a fornecer, verifi que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nossos Service Center ou ao representante mais próximo, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nos termos de garantia no fi m do manual.

Abra a embalagem e retire cuidadosamente o aparelho.

Remova o material da embalagem, assim como os dispositivos de segurança da emba- lagem e de transporte (caso existam).

Verifique se o aparelho e as peças acessóri- as apresentam danos de transporte.

Se possível, guarde a embalagem até ao ter- mo do período de garantia. Atenção! O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asfi xia!

Manual de instruções original

3. Utilização adequada

A serra é adequada para o abate de árvores bem como para serrar troncos, ramos, vigas de madei- ra, tábuas, etc. e pode ser utilizada para executar cortes transversais ou longitudinais. A serra não é adequada para cortar outros materiais que não sejam de madeira. A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou feri- mentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumi- mos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em actividades equiparáveis.

Tensão de rede: .....................220-240 V ~ 50 Hz Potência nominal: .................................... 2200 W Rotações em vazio: ............................8000 r.p.m. Comprimento da lâmina ......................... 405 mm Comprimento de corte máx.: .................. 375 mm Velocidade de corte à velocidade nominal: .................................................14,5 m/s Capacidade do depósito do óleo: .............150 ml Peso com lâmina + corrente: ....................5,18 kg Classe de protecção: ...................................II /

Modelo da corrente: .................Oregon 91P056X Modelo da lâmina:..............Oregon 160SDEA041 Ruído e vibração Os valores de ruído e de vibração foram apura- dos de acordo com a EN 60745. Nível de pressão acústica L

............................................. 2,5 dB Nível de potência acústica L

............................................2,5 dB Nível de potência acústica L

garantida .......................... 108 dB(A) Use uma protecção auditiva. O ruído pode provocar danos auditivos. Valores totais de vibração (soma vectorial de três direcções) apurados de acordo com a EN 60745. Punho anterior sob carga Valor de emissão de vibração a

Punho posterior sob carga Valor de emissão de vibração a

Aviso! O valor de emissão de vibração indicado foi me- dido segundo um método de ensaio normalizado, podendo, consoante o tipo de utilização da fer- ramenta eléctrica, sofrer alterações e em casos excepcionais ultrapassar o valor indicado. O valor de emissão de vibração indicado pode ser comparado com o de uma outra ferramenta eléctrica. O valor de emissão de vibração indicado também pode ser utilizado para um cálculo prévio de limitações. Reduza a produção de ruído e de vibração para o mínimo!

Utilize apenas aparelhos em bom estado.

Limpe e faça a manutenção do aparelho re- gularmente.

Adapte o seu modo de trabalho ao aparelho.

Não sobrecarregue o aparelho.

Se necessário, submeta o aparelho a uma verificação.

Desligue o aparelho, quando este não estiver a ser utilizado.

5. Antes da colocação em

funcionamento Antes de ligar a máquina, certifi que-se de que os dados constantes da placa de características correspondem aos dados de rede. Retire sempre a fi cha de alimentação da cor- rente eléctrica antes de efectuar ajustes no aparelho. Atenção! A serra só deve ser ligada à corrente depois de estar completamente montada e de- pois de a tensão da corrente ter sido ajustada. Quando efectuar trabalhos na serra use sempre luvas de protecção, de forma a evitar ferimentos.

5.1 Montagem da lâmina e da corrente da

Desembale cuidadosamente todas as peças e verifique se estão completas (fig. 1-3)

Solte o parafuso de fixação para a cobertura da roda dentada (fig. 4).

Retire a cobertura da roda dentada (fig. 5)

Como indicado na figura, coloque a corrente na ranhura da lâmina em rotação (fig. 6A)

Como indicado na figura, coloque a lâmina e a corrente no encaixe da serra. Para tal, pas- se a corrente pelo pinhão (fig. 6B/6C/pos. B).

Coloque a cobertura da roda dentada e fixe com o parafuso de fixação (fig. 7). Atenção! Só depois de a tensão da corrente ter sido ajustada é que o parafuso de fixação deve ser bem apertado (ver ponto 5.2).

5.2 Esticar a corrente da serra

Atenção! Retire sempre a fi cha da tomada antes de realizar qualquer verifi cação ou trabalhos de ajuste. Quando efectuar trabalhos na serra use sempre luvas de protecção, de forma a evitar ferimentos.

Solte o parafuso de fixação para a cobertura da roda dentada girando-o (fig. 4).

Com o parafuso tensor da corrente ajuste a tensão da corrente (fig. 8). Se rodar para a di- reita aumenta a tensão da corrente, se rodar para a esquerda está a diminuí-la. A corrente da serra está bem esticada se for possível levantá-la aprox. 3 a 4 mm no centro da lâmi- na (fig.9).

Aparafuse o parafuso de fixação para a cobertura da roda dentada. Atenção! Todos os elos da corrente têm de estar devidamente colocados na ranhura- guia da lâmina. Instruções para esticar a corrente: a corrente da serra tem de estar correctamente esticada para garantir um funcionamento em segurança. Saberá que a corrente está bem esti- cada se for possível levantá-la aprox. 3 a 4 mm no centro da lâmina. Como ao cortar a corrente da serra aquece e o seu tamanho é alterado verifi que a cada 10 minutos a tensão da mesma e, se necessário, regule-a. Isto é especialmente válido para correntes de serra novas. Como du- rante o arrefecimento a corrente da serra tem a tendência de encurtar, deve afrouxá-la depois de ter concluído o trabalho. Desta forma, evita danos na corrente.

5.3 Lubrifi cação das correntes de serra

Atenção! Retire sempre a fi cha da tomada antes de realizar qualquer verifi cação ou trabalhos de ajuste. Quando efectuar trabalhos na serra use sempre luvas de protecção, de forma a evitar ferimentos. Atenção! Nunca utilize a corrente sem óleo para a corrente de serra! A não utilização de óleo na serra ou a sua utilização com o nível de óleo abaixo da marca mínima (fi g.10/pos.B) conduz a danos na serra! Atenção! Tenha em atenção as condições tér- micas: a viscosidade do lubrifi cante varia muito consoante a temperatura ambiente. Para obter uma lubrifi cação sufi ciente a temperaturas baixas necessita de óleos líquidos (de baixa viscosida- de). Se utilizar o mesmo óleo no Verão, ele fi cará ainda mais fl uído devido às altas temperaturas. Desta forma, o fi lme lubrifi cante pode romper, a corrente pode sobreaquecer e podem surgir da- nos. Para além disso, o óleo lubrifi cante fi ca quei- mado, levando a uma sobrecarga desnecessária devido a substâncias nocivas. Encha o depósito do óleo:

coloque a corrente da serra sobre uma su- perfície plana.

Limpe a área em volta da tampa do depósito do óleo (fig. 10/pos. A) e, de seguida abra-a.

Encha o depósito com óleo para a corrente da serra. Tenha atenção para que não entre sujidade no depósito e o bocal do óleo não fique entupido.

6.1 Ligação à corrente

Ligue o cabo eléctrico a uma extensão eléctrica adequada. Assegure-se de que, a extensão eléctrica se destina à potência da serra.

Como indicado na fig. 12, proteja a extensão eléctrica contra forças de tracção e contra um retirar inadvertido da tomada.

Ligue a extensão eléctrica a uma tomada adequadamente instalada com contacto de segurança.

Disponha o cabo de extensão de modo a que não possa tropeçar nele ou o possa danificar com a serra de corrente. Recomendamos o uso de um cabo com cor de sinal (vermelho ou amarelo). Isso diminui o perigo de a serra inadvertidamente causar um dano.

Segure bem a serra com ambas as mãos nos punhos como se mostra na fig.13 (polegares por baixo do punho).

Mantenha o bloqueio de ligação (fig. 2/pos. 5) pressionado.

Ligue a serra com o interruptor para ligar/ desligar. Pode agora largar novamente o blo- queio de ligação. Desligar Largue o interruptor para ligar/desligar (fi g. 1/ pos. 6). O travão montado faz com que a corrente da serra em rotação pare no mais curto espaço de tempo. Retire sempre a fi cha da tomada se tiver de interromper o trabalho. Atenção! Transporte a serra apenas pelo punho dianteiro! Se transportar a serra ligada apenas pelo punho traseiro, onde se encontram os ele- mentos de comando, pode inadvertida e simul- taneamente accionar o bloqueio de ligação e o interruptor para ligar/desligar, fazendo com que a serra se volte a ligar.

6.3 Dispositivos de protecção para o travão

do motor Travão do motor Assim que o interruptor para ligar/desligar (fi g.1/ pos.6) é largado ou a alimentação de corrente interrompida, o motor trava a corrente da serra. Desta forma, o perigo de ferimento por a corrente estar a trabalhar por inércia diminui consideravel- mente. Travão da corrente O travão da corrente é um mecanismo de pro- tecção accionado pelo guarda-mão dianteiro (fi g.1/pos.2). Quando, devido a um rechaço, a serra é atirada contra o sentido de rotação, o travão da corrente dispara e esta pára em menos de 0,1 segundos. Verifi que regularmente o funci- onamento do travão da corrente. Para tal, rebata o guarda-mão (fi g.1/pos.2) para a frente e ligue a serra por breves instantes. A corrente da serra não pode arrancar. Para soltar o travão da corrente puxe o guarda- mão dianteiro (fi g.1/pos.2) para trás até engatar. Atenção! Não utilize a serra se os dispositivos de protecção não funcionarem correctamente. Não tente reparar dispositivos de protecção re- levantes para a segurança mas antes, dirija-se a um agente ou a uma ofi cina autorizada. Guarda-mão O guarda-mão dianteiro (obrigatoriamente travão da corrente) (fi g. 1/pos.2) e o guarda-mão traseiro (fi g. 2/pos. 14) protegem os dedos contra feri- mentos resultantes do contacto com a corrente da serra, se esta partir devido a sobrecarga. Anl_GE_EC_2240_S_SPK2.indb 76Anl_GE_EC_2240_S_SPK2.indb 76 20.09.2017 13:05:5620.09.2017 13:05:56P

7. Trabalhar com a serra

Sempre que utilizar a serra, verifi que os seguintes pontos, para que possa trabalhar em segurança: Estado da serra Antes de iniciar os trabalhos verifi que se a serra apresenta danos na carcaça, no cabo eléctrico, na corrente da serra e na lâmina. Nunca coloque um aparelho danifi cado em funcionamento. Depósito do óleo Nível de enchimento do depósito do óleo. Du- rante o trabalho verifi que também se existe óleo em quantidade sufi ciente. Nunca ponha a serra a trabalhar se o nível do óleo tiver descido abaixo da marcação mínima (fi g. 10/pos. B) para evitar danos na serra. Dependendo dos intervalos e da carga, um enchimento é sufi ciente para cortar durante 15 minutos. Corrente da serra Tensão da corrente da serra, estado dos gumes. Quanto mais afi ada a corrente da serra estiver, mais fácil será o seu manuseamento e o controlo será maior. O mesmo é válido para a tensão da corrente. Durante o trabalho verifi que também, a cada 10 minutos, a tensão da corrente, para aumentar a sua segurança! Em especial as cor- rentes de serra novas têm tendência para uma elevada dilatação. Travão da corrente Como descrito no capítulo “Dispositivos de pro- tecção” verifi que o funcionamento do travão da corrente e destrave-o. Vestuário de protecção Use sempre o respectivo vestuário de protecção justo, nomeadamente calças, luvas e calçado de segurança adequado. Protecção auditiva e óculos de protecção. Em trabalhos de abate e fl orestais use sempre um capacete de protecção com protecção audi- tiva e para o rosto integrada. Este oferece pro- tecção contra a queda e rechaço de ramos.

7.2 Explicação do procedimento correcto em

trabalhos básicos Abate de uma árvore (fi g. 14 a 17) Se estiverem duas ou mais pessoas em simul- tâneo a cortar e a abater árvores, a distância entre as pessoas que estão a proceder ao abate e as que estão a proceder ao corte deve ser de, pelo menos, o dobro da altura da árvore a abater (fi g.14). Durante o abate de árvores deve certifi - car-se de que, terceiros não sejam colocados em perigo, que não sejam atingidos quaisquer cabos de alimentação e que não sejam provocados danos materiais. Se uma árvore entrar em con- tacto com cabos de alimentação, a empresa de abastecimento de energia responsável deve ser imediatamente informada. Durante os trabalhos de corte em declives o operador da serra tem de se manter em terrenos acima do nível da árvore a abater, já que, quando tombar, a árvore irá rebolar ou deslizar pela en- costa abaixo (fi g.15). Antes do abate tem de planear e, se necessário, abrir uma saída de emergência. Conforme ilustra- do na fi gura 16 (A= zona de perigo, B= sentido da queda, C= área de fuga), a saída de emergência deve situar-se no sentido oposto e oblíquo relati- vamente à linha de queda esperada. Antes do abate deve observar-se a inclinação na- tural da árvore, a posição dos ramos maiores e a direcção do vento para se poder avaliar o sentido da queda da árvore. Remova sujidade, pedras, casca de árvore solta, pregos, agrafos e arame da árvore. Criar um entalhe (fi g. 17) Abra um entalhe (A) perpendicularmente ao sentido da queda com uma profundidade de 1/3 do diâmetro da árvore, tal como indicado pela fi - gura 17. Primeiro abra o entalhe horizontal inferior (1). Desta forma, evita que a corrente da serra ou que a barra-guia fi que entalada, quando abrir o segundo entalhe. Criar um corte de abate (fi g. 17) Abra o corte de abate, pelo menos 50 mm acima do entalhe horizontal. Execute o corte de abate (B) paralelamente ao entalhe horizontal. Faça o corte de abate com uma profundidade sufi ciente para manter uma porção a meio (D) que funcio- ne como eixo para controlar a queda. A porção a meio impede que a árvore rode e caia numa direcção errada. Não corte a porção a meio. Se o corte de abate se aproximar da porção a meio Anl_GE_EC_2240_S_SPK2.indb 77Anl_GE_EC_2240_S_SPK2.indb 77 20.09.2017 13:05:5620.09.2017 13:05:56P

a árvore começa a tombar. Se se aperceber de que a árvore não vai tombar no sentido de queda desejado (C) ou que se vai inclinar para trás e a corrente da serra fi car entalada, deve interrom- per-se o corte de abate e utilizar, para a abertura do corte e reposicionamento da árvore na linha de queda desejada, cunhas de madeira, plástico ou alumínio. Quando a árvore começar a tombar retire a serra do corte, desligue-a, pouse-a e abandone a zona de perigo pela saída de emergência planeada. Preste atenção aos ramos em queda e não tro- pece neles. Desrama Por desrama entende-se a remoção dos ramos das árvores abatidas. Durante a desrama e enquanto o tronco não tiver sido traçado, deixe fi car os ramos maiores que se encontram direc- cionados para baixo, pois são eles que suportam a árvore. De acordo com a fi gura 18 (A= sentido de corte durante a desrama, B= manter afastado do chão! Deixar fi car os ramos que suportam a árvore até que o tronco seja traçado) cortar os ramos mais pequenos num só corte de baixo para cima. Para evitar o entalamento da serra, os ramos que se encontram sob tensão devem ser cortados de baixo para cima. Cortar horizontalmente o tronco da árvore Por isto entende-se o cortar da árvore abatida em secções no sentido do comprimento. Certifi que- se de que está numa posição segura e equilib- rada. Se possível o tronco deve estar calçado e apoiado por ramos, barrotes ou cunhas. Siga as instruções para um serrar fácil. De acordo com a fi gura 19, se todo o comprimen- to do tronco da árvore assentar uniformemente pode serrar-se a partir de cima. Tenha atenção para não cortar o chão. De acordo com a fi gura 20, quando o tronco da árvore está assente numa extremidade corte pri- meiro 1/3 do diâmetro do tronco a partir de baixo (A), para não lascar. Executar o segundo corte por cima (2/3 do diâmetro) à altura do primeiro corte (B) (para evitar entalamentos). De acordo com a fi gura 21, quando o tronco da árvore está assente nas duas extremidades corte primeiro 1/3 do diâmetro do tronco a partir de cima, para não lascar (A). Executar o segundo corte por baixo (2/3 do diâmetro) à altura do pri- meiro corte (B) (para evitar entalamentos). De acordo com a fi gura 15, durante os trabalhos de corte em declives coloque-se sempre na parte acima do troco. Para manter o controlo enquanto corta, reduza a pressão que exerce sobre a serra, contra a extremidade do corte, mas sem nunca soltar os punhos. Certifi que-se de que a corrente da serra não toca no chão. Depois de o corte estar concluído, espere que a corrente da serra pare, antes de a afastar do local. Antes de passar para outra árvore desligue sempre o motor da serra.

Por rechaço entende-se o súbito escapar e re- chaçar da serra em funcionamento. Na maior par- te dos casos as causas estão relacionadas com o tocar na peça a trabalhar com a ponta da lâmina ou o encravar da corrente da serra. Em caso de rechaço surgem elevadas forças sú- bitas. Por conseguinte, na maior parte das vezes a serra reage de forma descontrolada. Tal resulta frequentemente em ferimentos graves para a pessoa que está a trabalhar com a máquina ou para as pessoas que se encontram nas suas ime- diações. O risco de rechaço é especialmente ele- vado nos cortes laterais, oblíquos e longitudinais, por não se poder utilizar o protector de garras. Se possível, evite estes tipos de corte. Se tal não for possível trabalhe com especial cuidado! O risco de rechaço é maior quando a serra é colocada na área da ponta da lâmina, pois é ai que o efeito alavanca é mais forte (fi g. 22). Assim, sempre que possível, mantenha a serra assente e próxima do protector de garras (fi g.23). Atenção!

Certifique-se sempre de que a tensão da cor- rente é a correcta!

Utilize apenas a serra se esta estiver em bom estado!

Trabalhe apenas com uma corrente de serra correctamente afiada!

Nunca corte acima do nível dos ombros!

Nunca corte com o rebordo superior ou com a ponta da lâmina!

Segure a serra sempre com as duas mãos!

Corte de madeira sob tensão O corte de madeira que se encontra sob tensão requer um cuidado especial! Por vezes, a madei- ra sob tensão reage de forma totalmente descon- trolada quando é cortada e libertada da tensão em que se encontrava. Tal pode originar ferimen- tos graves ou fatais (fi g. 24 a 26). Esses trabalhos só devem ser executados por pessoas especializadas e qualifi cadas.

8. Substituição do cabo de ligação à

rede Para evitar perigos, sempre que o cabo de li- gação à rede deste aparelho for danifi cado, é necessário que seja substituído pelo fabricante ou pelo seu serviço de assistência técnica ou por uma pessoa com qualifi cação.

9. Limpeza, manutenção

e encomenda de peças sobressalentes Atenção!

Para limpar o aparelho nunca o mergulhe em água ou outros líquidos.

Limpe regularmente o mecanismo tensor com ar comprimido ou com uma escova. Não utilize ferramentas para fazer a limpeza.

Mantenha os punhos limpos de óleo para que possa segurar sempre em segurança.

Se necessário, limpe o aparelho com um pano húmido e com um detergente suave.

Remova o óleo para correntes do depósito se a serra não for utilizada durante muito tempo. Coloque a lâmina e a corrente da serra num banho de óleo e, de seguida, enrole-as em papel embebido em óleo.

9.2 Escovas de carvão

No caso de formação excessiva de faíscas, mande verifi car as escovas de carvão por um electricista. Atenção! As escovas de carvão só podem ser substituídas por um electricista.

Substituição da corrente da serra e da lâmina A lâmina tem de se substituída quando

a ranhura-guia da lâmina estiver gasta.

ou quando a roda dentada recta na lâmina estiver danificada ou gasta. Desmonte a placa adaptadora da lâmina, como ilustrado na fi gura 11. Monte agora a placa ad- aptadora na lâmina nova. A montagem da lâmina no aparelho é efectuada como descrito no capítulo 5.1. Verifi cação da lubrifi cação automática da corrente Para evitar um sobreaquecimento e os danos na lâmina e na corrente da serra daí decorrentes, verifi que regularmente o funcionamento da lub- rifi cação automática da corrente. Para tal, alinhe a ponta da lâmina contra uma superfície lisa (tábua, corte de uma árvore) e deixe a serra tra- balhar durante uns instantes. A lubrifi cação da corrente funciona sem proble- mas se durante este processo for visível um au- mento do rasto de óleo. Se o rasto de óleo não for claramente visível leia as respectivas instruções no capítulo “Diagnóstico de avarias”! Se estas instruções também não ajudarem dirija-se a um agente ou a uma ofi cina autorizada. Atenção! Não toque na superfície. Mantenha uma distância de segurança sufi ciente (aprox. 20 cm). Afi ar da corrente da serra Só é possível trabalhar de forma efi caz com a serra se a sua corrente estiver afi ada e em bom estado. Desta forma, diminui também o risco de rechaço. A corrente da serra pode ser afi ada em qualquer agente autorizado. Nunca tente afi ar a corrente da serra se não dispõe da ferramenta adequada e da experiência necessária. Anl_GE_EC_2240_S_SPK2.indb 79Anl_GE_EC_2240_S_SPK2.indb 79 20.09.2017 13:05:5620.09.2017 13:05:56P

9.4 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

Número de artigo da máquina

Número de identificação da máquina

Número da peça sobressalente necessária Pode encontrar os preços e informações actuais em www.isc-gmbh.info

10. Instruções para a protecção do

meio ambiente /eliminação Quando o aparelho deixar de funcionar elimine-o de forma adequada. Separe o cabo eléctrico para evitar um uso indevido. Não deite o aparelho no lixo doméstico. Para protecção do meio ambiente deposite-o num local de recolha de aparelhos eléctricos. Pode informar-se junto do seu mu- nicípio sobre moradas e tempos de abertura. Deposite também os materiais da embalagem e as peças acessórias desgastadas nos locais de recolha adequados.

Guarde o aparelho e os respectivos acessórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A tempe- ratura ideal de armazenamento situa-se entre os 5 e os 30 ˚C. Guarde a ferramenta eléctrica na embalagem original. Anl_GE_EC_2240_S_SPK2.indb 80Anl_GE_EC_2240_S_SPK2.indb 80 20.09.2017 13:05:5620.09.2017 13:05:56P

Cuidado! Antes de realizar o diagnóstico de avarias desligue a serra e retire a fi cha da tomada. A seguinte tabela indica os sintomas de falha e descreve o modo como pode obter uma resolução no caso de a sua máquina não trabalhar bem. Se com esta tabela não conseguir localizar e eliminar o pro- blema dirija-se a uma ofi cina autorizada. Causa Falha Resolução A serra não funci- ona - Travão de rechaço actuou - Sem alimentação de corrente - Tomada com anomalia - Extensão eléctrica danifi cada - Fusível com anomalia - Puxe o guarda-mão para trás - Verifi car a alimentação de corrente - Tente outra tomada, se necessário, substitua - Verifi que o cabo, se necessário, substitua - Substitua o fusível A serra trabalha de forma intermitente - Cabo de corrente danifi cado - Mau contacto externo - Mau contacto interno - Interruptor para ligar/desligar com anomalia - Dirija-se a uma ofi cina - Dirija-se a uma ofi cina - Dirija-se a uma ofi cina - Dirija-se a uma ofi cina Corrente da serra sem óleo - Não existe óleo no depósito - O respiro da tampa do depósito do óleo está entupido - O canal de saída do óleo está entu- pido - Reateste com óleo - Limpe a tampa do depósito do óleo - Desbloqueie o canal de saída do óleo O travão da corren- te não funciona - Problema com o mecanismo de co- mutação no guarda-mão dianteiro - Dirija-se a uma ofi cina Corrente/barra-guia quente - Não existe óleo no depósito - O respiro da tampa do depósito do óleo está entupido - O canal de saída do óleo está entu- pido - A corrente está romba - Reateste com óleo - Limpe a tampa do depósito do óleo - Desbloqueie o canal de saída do óleo - Afi ar ou substituir a corrente A serra funciona aos solavancos, vibra ou não corta bem. - A tensão da corrente está demasia- do frouxa - A corrente está romba - A corrente está gasta - Os dentes da serra estão orienta- dos na direcção errada - Ajustar a tensão da corrente - Afi ar ou substituir a corrente - Substitua a corrente - Voltar a montar a corrente da serra com os dentes orientados na di- recção correcta Anl_GE_EC_2240_S_SPK2.indb 81Anl_GE_EC_2240_S_SPK2.indb 81 20.09.2017 13:05:5620.09.2017 13:05:56P

Só para países da UE Não deite as ferramentas eléctricas para o lixo doméstico! Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electró- nicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito. Alternativa de reciclagem relativa à solicitação de devolução: O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar ade- quadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes electrónicos, que acompanham os aparelhos usados. A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da iSC GmbH. Reservado o direito a alterações técnicas Anl_GE_EC_2240_S_SPK2.indb 82Anl_GE_EC_2240_S_SPK2.indb 82 20.09.2017 13:05:5720.09.2017 13:05:57P

Informações do serviço de assistência técnica Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto- rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças sobressalentes e peças desgastadas ou a aquisição de consumíveis. Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural ou decorrente da sua utilização, ou então são necessárias como consumíveis. Categoria Exemplo Peças de desgaste* Lâmina, escovas de carvão Consumíveis/peças consumíveis* Corrente da serra Peças em falta

• não incluído obrigatoriamente no material a fornecer! Em caso de defi ciências ou erros, pedimos-lhe que comunique o problema através da página de In- ternet www.isc-gmbh.info. Certifi que-se de que faz uma descrição exacta do problema, respondendo sempre às seguintes questões:

O aparelho já funcionou alguma vez ou possui o defeito desde o início?

Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?

Certifi cado de garantia Estimado(a) cliente, os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser- viço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia dirigem-se exclusivamente aos consumidores, ou seja, pes-

soas naturais, que não desejam utilizar este produto quer no âmbito da sua actividade comercial quer de outra actividade independente. As presentes condições de garantia regem as prestações de garantia adicionais com que o fabricante abaixo designado se compromete, além dos termos legais de garantia, para com os compradores dos seus novos aparelhos e não afectam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.

2. O serviço de garantia cobre exclusivamente as defi ciências num novo aparelho adquirido do fabri-

cante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados, e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou profi ssional. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial, artesanal ou industrial ou actividades equiparáveis.

3. Excluídos pela nossa garantia estão:

- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma ins- talação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção insufi cientes. - Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de força ou impactos externos (como p. ex. danos resultantes de quedas). - Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um desgaste natural habitual ou de outro tipo.

4. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de ga-

rantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do perío- do de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.

5. Para activar a garantia, denuncie o aparelho defeituoso em: www.isc-gmbh.info. Tenha à disposição

o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem o respecti- vo comprovativo ou sem a placa de características, serão excluídos pelo serviço de garantia devido à falta de atribuição. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, ser- lhe-á imediatamente enviado um aparelho novo ou reparado. Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica. Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com as informações do serviço de assistência técnica deste manual de instruções. Anl_GE_EC_2240_S_SPK2.indb 84Anl_GE_EC_2240_S_SPK2.indb 84 20.09.2017 13:05:5720.09.2017 13:05:57Gao/Product-ManagementWeichselgartner/General-Manager
