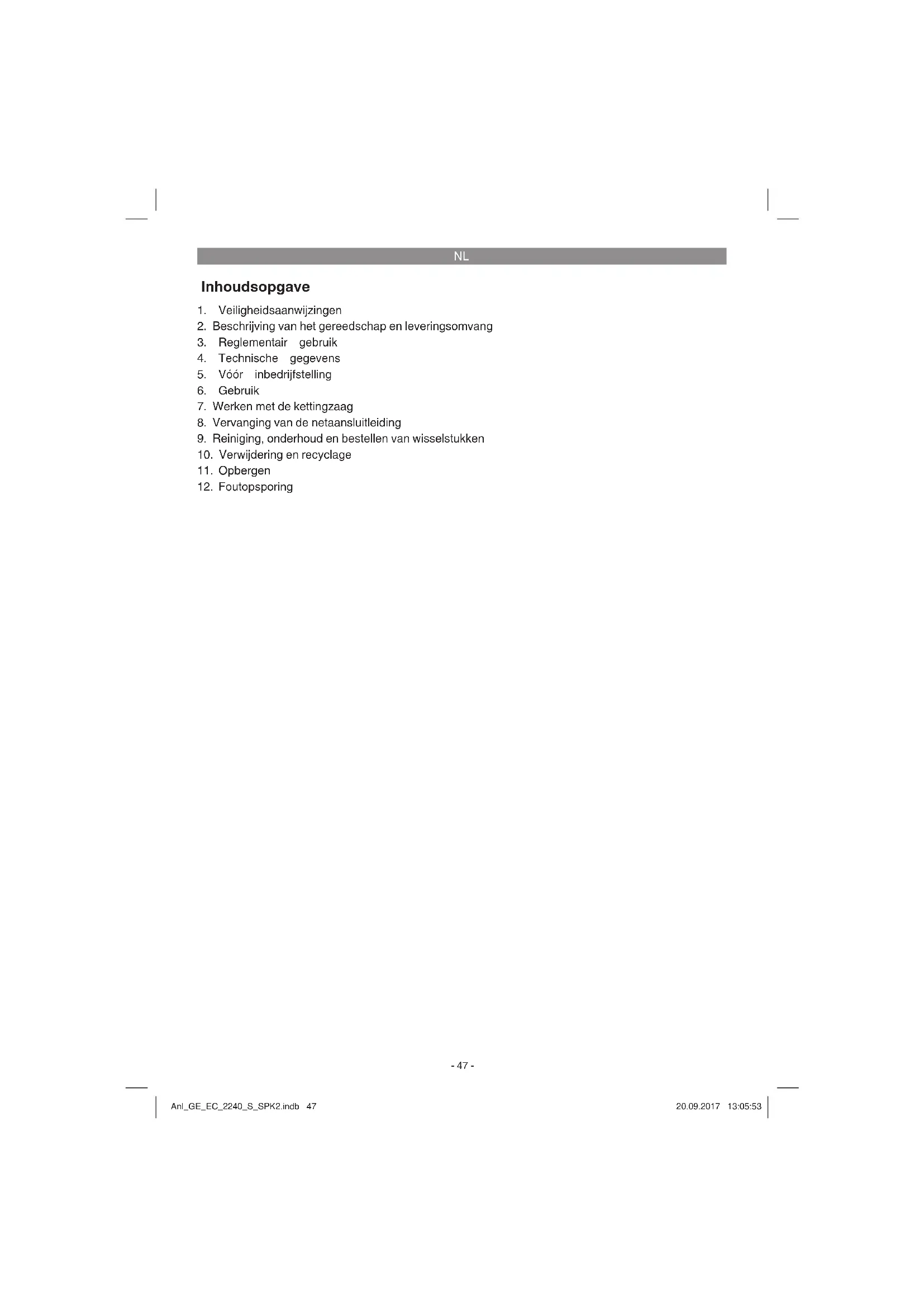

GEBRUIKSAANWIJZING GEEC 2240 S EINHELL

1. Veiligheidsaanwijzingen

2. Beschrijving van het gereedschap en leveringsomvang

5. Vóór inbedrijfstelling

7. Werken met de kettingzaag

8. Vervanging van de netaansluitleiding

9. Reiniging, onderhoud en bestellen van wisselstukken

10. Verwijdering en recyclage

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure. Gevaar! Lees alle veiligheidsinstructies en aanwijzin- gen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc- ties en aanwijzingen voor de toekomst. Verklaring van de symbolen op het ge- reedschap (fi g. 27):

1. Handleiding lezen

4. Stel het gereedschap niet bloot aan de regen.

5. Stekker onmiddellijk uit het stopcontact

trekken als de kabel beschadigd of doorges- neden is.

6. Maximale snijlengte / kettingsnelheid

2. Beschrijving van het gereedschap

2.1 Beschrijving van het gereedschap

5. Beveiliging tegen onbedoeld aanzetten

9. Bevestigingsschroef voor kettingwielafdek-

17. Zwaardbeschermer

Gelieve de volledigheid van het artikel te contro- leren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge- kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service- informatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

De kettingzaag is bedoeld om bomen te vellen alsmede om stammen, takken, houten balken, planken enz. te zagen en kan voor dwars- en langssneden worden gebruikt. Zij is niet geschikt om andere materialen dan hout te zagen. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwon- dingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze gereedschappen overe- enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge- reedschap in ambachtelijke of industriële bedrij- ven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

Type ketting: .............................Oregon 91P056X Type zwaard: .....................Oregon 160SDEA041 Gevaar! Geluid en vibratie De geluids- en vibratiewaarden werden bepaald volgens EN 60745. Geluidsdrukniveau L

... 108 dB(A) Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Totale vibratiewaarden (vectorsom van drie richtingen) bepaald volgens EN 60745. Voorste Handgreep onder last Trillingsemissiewaarde a

Achterste Handgreep onder last Trillingsemissiewaarde ah = 5,084 m/s

De opgegeven trillingsemissiewaarde is gemeten volgens een genormaliseerde testprocedure en kan veranderen naargelang van de wijze waarop het elektrische gereedschap wordt gebruikt en in uitzonderingsgevallen boven de opgegeven waarde liggen. De vermelde trillingsemissiewaarde kan worden gebruikt om elektrische gereedschappen onder- ling te vergelijken. De vermelde trillingsemissiewaarde kan ook wor- den gebruikt om voor begin van de werkzaamhe- den de nadelige gevolgen te beoordelen. Beperk de geluidsontwikkeling en vibratie tot een minimum!

Gebruik enkel intacte toestellen.

Onderhoud en reinig het toestel regelmatig.

Pas uw manier van werken aan het toestel aan.

Overbelast het toestel niet.

Laat het toestel indien nodig nazien.

Schakel het toestel uit als het niet wordt ge- bruikt.

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het ken- plaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten. Waarschuwing! Verwijder altijd de netstekker uit het stop- contact voordat u het gereedschap anders afstelt. Sluit de kettingzaag pas aan op het stroomnet als deze volledig is gemonteerd en de kettingspan- ning is ingesteld. Draag altijd veiligheidshand- schoenen als u werkzaamheden op de ketting- Anl_GE_EC_2240_S_SPK2.indb 49Anl_GE_EC_2240_S_SPK2.indb 49 20.09.2017 13:05:5320.09.2017 13:05:53NL

zaag verricht om letsel te voorkomen.

5.1 Montage van zwaard en zaagketting

Pak alle onderdelen zorgvuldig uit en contro- leer deze op volledigheid (fig. 1-3).

Bevestigingsschroef voor kettingwielafdek- king losdraaien (fig. 4).

Ketting, zoals in de figuur voorgesteld, de om- lopende groef van het zwaard in leggen (fig. 6 A).

Zwaard en ketting, zoals in de figuur getoond, de opname van de kettingzaag in leggen. Daarbij de ketting rond het rondsel (fig. 6B/6C, pos. B) leiden.

Kettingwielafdekking aanbrengen en bevesti- gen d.m.v. de bevestigingsschroef (fig. 7). Let op! Bevestigingsschroef pas na het afstellen van de kettingspanning (zie punt 5.2) defini- tief vastschroeven.

5.2 Spannen van de zaagketting

Waarschuwing! Voor controles en afstel- werkzaamheden altijd de netstekker uit het stopcontact verwijderen. Draag altijd veiligheids- handschoenen als u werkzaamheden op de ket- tingzaag verricht om letsel te voorkomen.

Bevestigingsschroef voor kettingwielafdek- king met enkele slagen losdraaien (fig. 4).

Kettingspanning afstellen m.b.v. de ket- tingspanschroef (fig. 8). Door draaien met de wijzers van de klok mee (naar rechts) verhoogt u de kettingspanning, door draaien tegen de richting van de wijzers van de klok in (naar links) verlaagt u de kettingspanning. De zaagketting is correct gespannen als ze in het midden van het zwaard ca. 3 tot 4 mm kan worden opgeheven (fig. 9).

Bevestigingsschroef voor kettingwielafdek- king vastdraaien (fig. 7). Gevaar! Alle kettingschakels moeten naar behoren in de geleidegroef van het zwaard liggen. Aanwijzing omtrent het spannen van de ket- ting: De zaagketting dient omwille van de bedrijfsze- kerheid en veiligheid altijd correct te zijn gespan- nen. De zaagketting is optimaal gespannen als ze in het midden van het zwaard ca. 3 tot 4 mm kan worden opgeheven. Aangezien de zaagketting bij het zagen warm wordt en bijgevolg van lengte verandert, dient u de kettingspanning om de 10 minuten te controleren en, indien nodig, bij te regelen. Dit geldt vooral voor nieuwe zaagkettin- gen. Ontspan de zaagketting aan het einde van het werk omdat de ketting bij het afkoelen korter wordt. Daardoor voorkomt u dat schade aan de ketting wordt berokkend.

5.3 Smering van de zaagketting

Waarschuwing! Voor controles en afstel- werkzaamheden altijd de netstekker uit het stopcontact verwijderen. Draag altijd veiligheids- handschoenen als u werkzaamheden op de ket- tingzaag verricht om letsel te voorkomen. Aanwijzing! Stel de ketting nooit zonder zaag- kettingolie in werking! Het gebruik van de zaag- ketting zonder zaagkettingolie of bij een oliepeil beneden het minimummerk (fi g. 10, pos. B) heeft een beschadiging van de kettingzaag tot gevolg! Aanwijzing! Hou rekening met de temperatu- uromstandigheden: verschillende omgevings- temperaturen eisen smeermiddelen van zeer ver- schillende viscositeit. Bij lage temperaturen hebt u dunvloeibare oliën (lage viscositeit) nodig om een voldoende smeerfi lm te doen ontstaan. Als u dezelfde olie in de zomer gebruikt, zou de olie alleen door de hogere temperaturen nog meer vloeibaar worden gemaakt. Een onderbreking van de smeerfi lm zou het gevolg kunnen zijn, de ket- ting zou kunnen worden oververhit en zou kunnen worden beschadigd. Bovendien zou de smeerolie verbranden, waardoor het milieu onnodig met schadelijke stoff en zou worden belast. Olietank vullen:

Zaagketting op een effen plaats neerzetten.

Het gebied rond de olietankdop (fig. 10, pos. A) schoonmaken en daarna de tank openen.

Tank met zaagkettingolie vullen. Let er goed op dat geen vuil in de tank terechtkomt om te voorkomen dat de oliesproeier verstopt geraakt.

Olietankdop sluiten.

6.1 Aansluiting op de stroomtoevoer

Netkabel aansluiten op een gepaste verleng- kabel. Vergewis u ervan dat de verlengkabel berekend is voor het vermogen van de ket- tingzaag.

Verlengkabel borgen tegen trekkrachten en het per ongeluk uittrekken zoals voorgesteld in fig. 12. Anl_GE_EC_2240_S_SPK2.indb 50Anl_GE_EC_2240_S_SPK2.indb 50 20.09.2017 13:05:5320.09.2017 13:05:53NL

Verlengkabel aansluiten op een naar behoren geïnstalleerd veiligheidsstopcontact.

Leg de verlengkabel zo, dat u er niet over kunt struikelen of hem met de kettingzaag kunt beschadigen. Wij bevelen het gebruik van een kabel in een signaalkleur (rood of geel) aan. Daardoor vermin- dert u het risico dat de kabel per ongeluk door de kettingzaag wordt beschadigd.

Kettingzaag met beide handen aan de hand- grepen vasthouden (duim onder de hand- greep) zoals getoond in fig. 13.

Beveiliging tegen onbedoeld inschakelen (fig. 2, pos. 5) blijven indrukken.

Kettingzaag inschakelen door op de AAN/ UIT-schakelaar te drukken. U kan dan de in- schakelbeveiliging terug loslaten. Uitschakelen AAN/UIT-schakelaar (fi g. 1, pos. 6) loslaten. De geïntegreerde rem brengt de omlopende zaagketting in de kortst mogelijke tijd tot stilstand. Verwijder altijd de netstekker uit het stopcontact als u het werk onderbreekt. Waarschuwing! Draag de zaag enkel aan de voorste handgreep! Als u de aangesloten zaag enkel aan de achterste handgreep waarop de schakelelementen zich bevinden draagt, kan het gebeuren dat u per ongeluk tegelijkertijd de inschakelbeveiliging én de AAN/UIT-schakelaar bedient en de kettingzaag aanloopt.

6.3 Veiligheidsvoorzieningen motorrem

De motor remt de zaagketting af zodra u de AAN/UIT-schakelaar (fi g. 1, pos. 6) loslaat of de stroomtoevoer onderbreekt. Daardoor wordt het gevaar voor lichamelijk letsel door een ketting die uitloopt aanzienlijk verminderd. Kettingrem De kettingrem is een veiligheidsmechanisme dat via de voorste handbeschermer (fi g. 1, pos. 2) in werking wordt gezet. Als de kettingzaag door een terugstoot terugschiet, reageert de kettingrem en wordt de zaagketting in minder dan 0,1 seconden gestopt. Controleer regelmatig de functie van de kettingrem. Klap daarvoor de handbeschermer (fi g. 1, pos. 2) naar voren en schakel de ketting- zaag kort in. De zaagketting mag niet starten! Trek de voorste handbeschermer (fi g. 1, pos.

2) terug tot hij vastklikt om de kettingrem los te

zetten. Gevaar! Gebruik de zaag niet als de veiligheid- sinrichtingen niet naar behoren werken. Probeer geen beschermende voorzieningen die belangrijk zijn voor de veiligheid zelf te herstellen, maar wendt u zich tot onze service of tot een overeen- komstig gekwalifi ceerde werkplaats. Handbeschermer De voorste handbeschermer (gelijktijdig ket- tingrem) (fi g. 1, pos. 2) en de achterste handbe- schermer (fi g. 2, pos. 14) beschermen uw vingers tegen letsel door contact met de zaagketting indien die door overbelasting breekt.

7. Werken met de kettingzaag

Controleer voor elk gebruik volgende punten om veilig te kunnen werken: Toestand van de kettingzaag Ga voor werkbegin na of de behuizing, de netkabel, de zaagketting of het zwaard van de kettingzaag beschadigd zijn. Neem nooit een ge- reedschap in gebruik dat blijkbaar beschadigd is. Olietank Oliepeil van de tank. Controleer ook tijdens het werk of er steeds voldoende olie voorhanden is. Werk nooit met de zaag als er geen olie voorhan- den is of als het oliepeil onder het minimummerk is gezakt (fi g. 10, pos. B) om een beschadiging van de kettingzaag te vermijden. Een vulling volstaat gemiddeld voor 15 minuten naargelang de ingelaste pauzen en de belasting. Zaagketting Spanning van de zaagketting, toestand van de snijkanten. Hoe scherper de zaagketting is des te gemakkelijker kan u de kettingzaag bedienen en onder controle houden. Hetzelfde geldt voor de kettingspanning. Controleer ook tijdens het werk om de 10 minuten de kettingspanning om uw vei- ligheid te verhogen! Vooral nieuwe zaagkettingen neigen tot verhoogd uitzetten. Anl_GE_EC_2240_S_SPK2.indb 51Anl_GE_EC_2240_S_SPK2.indb 51 20.09.2017 13:05:5320.09.2017 13:05:53NL

Kettingrem Controleer de functie van de kettingrem zoals be- schreven in hoofdstuk “veiligheidsvoorzieningen” en zet haar in werking. Beschermende kleding Draag zeker de gepaste beschermende nauw sluitende kleding zoals een speciale broek die u beschermt tegen snijwonden, alsmede hand- schoenen en veiligheidsschoenen. Gehoorbeschermer en veiligheidsbril Draag bij vel- en boswerkzaamheden zeker een veiligheidshelm met geïntegreerde gehoor- en gelaatsbeschermer. Die biedt bescherming tegen neervallende dikke takken en terugschietende takjes.

7.2 Toelichting omtrent het correct te werk

gaan bij fundamentele werkzaamheden Boom vellen (fi g. 14-17) Indien twee of meer personen tegelijkertijd op maat snijden en vellen, moet de afstand tussen de vellende en op maat snijdende personen minstens twee boomlengtes bedragen (fi g. 14). Bij het vellen van bomen dient u erop te letten dat geen andere personen in gevaar worden ge- bracht, geen toevoerleidingen worden geraakt en geen materiële schade wordt veroorzaakt. Mocht een boom een toevoerleiding raken, dient de desbetreff ende energievoorzieningsmaatschappij onmiddellijk op de hoogte te worden gesteld. Bij zaagwerkzaamheden op een helling moet de bedienaar van de kettingzaak op het terrein hoger staan dan de te vellen boom omdat de boom na het vellen bergaf gaat rollen of glijden (fi g. 15). Vóór het vellen moet een vluchtweg worden gepland en, indien nodig, vrij worden gemaakt. De vluchtweg moet vanaf de verwachte vallijn schuin naar achteren verlopen zoals voorgesteld in fi g. 16 (A = gevarenzone, B = valrichting, C = vluchtzone). Vóór het vellen dient u rekening te houden met de natuurlijke schuine stand van de boom, de stand van de dikkere takken en met de windrichting om de valrichting van de boom te kunnen beoordelen. Vuil, stenen, losse schors, spijkers, klemmen en metalen draad dienen van de boom te worden verwijderd. Kerfsnede maken (fi g. 17) Zaag haaks t.o.v. de valrichting een kerf (A) met een diepte van 1/3 van de boomdiameter, zoals in fi g. 17 getoond. Eerst de onderste horizontale kerfsnede (1) uitvoeren. Daardoor wordt voor- komen dat de zaagketting of de geleiderail bij het uitvoeren van de tweede kerfsnede beklemd raakt. Velsnede maken (fi g. 17) Met de velsnede minstens 50 mm boven de horizontale kerfsnede beginnen. De velsnede (B) evenwijdig met de horizontale kerfsnede doorvoeren. De velsnede enkel tot een diepte zagen zodat nog een tussenstuk (vellijst) (D) blijft staan dat als scharnier kan dienen. Het scharnier voorkomt dat de boom draait en de verkeerde richting op neervalt. Zaag het scharnier niet door. Als de velsnede het scharnier nadert gaat de boom normaal beginnen neer te vallen. Mocht het blijken dat de boom mogelijk niet in de gewenste valrichting (C) neervalt of naar achteren terug- neigt en de zaagketting vastklemt, de velsnede onderbreken en wiggen van hout, kunststof of aluminium gebruiken om de snede te openen en de boom in de gewenste vallijn te doen omvallen. Zodra de boom begint te vallen, de kettingzaag uit de snede verwijderen, uitschakelen, neerzetten en de gevarenzone via de geplande vluchtweg verlaten. Op neervallende takken letten en niet struikelen. Onttakken Hieronder verstaat men het verwijderen van de takken van de gevelde boom. Bij het onttakken laat u grotere omlaag wijzende takken waarop de boom rust voorlopig staan tot de stam is doorgezaagd. Kleinere takken volgens fi g. 18 (A = snijrichting bij het onttakken, B = van de grond verwijderd houden! Steunende takken laten staan tot de stam is doorgezaagd) van beneden naar boven met één snede afzagen. Takken die onder spanning staan moeten van beneden naar boven worden afgezaagd om te voorkomen dat de zaag beklemd raakt. Boomstam afkorten Hieronder verstaat men het in stukken zagen van de gevelde boom. Let er goed op dat u veilig staat en dat uw lichaamsgewicht gelijkmatig op beide voeten is verdeeld. Het is aan te bevelen onder de stam, indien mogelijk, takken, balken of wiggen te plaatsen om hem te steunen. Neem de eenvoudige aanwijzingen voor het gemakkelijk zagen in acht. Anl_GE_EC_2240_S_SPK2.indb 52Anl_GE_EC_2240_S_SPK2.indb 52 20.09.2017 13:05:5320.09.2017 13:05:53NL

Als de boomstam over de hele lengte gelijkmatig op de grond ligt, zoals in fi g. 19 getoond, zaagt u van boven naar beneden. Let er wel op dat u niet in de grond snijdt. Als de boomstam aan een uiteinde op de grond rust, zoals getoond in fi g. 20, zaagt u eerst 1/3 van de stamdiameter vanaf de onderkant (A) om het splinteren te voorkomen. De tweede snede van boven (2/3 diameter) op hoogte van de eerste snede uitvoeren (B) (om te voorkomen dat de zaag beklemd raakt). Als de boomstam aan beide uiteinden op de grond rust, zoals getoond in fi g. 21, zaagt u eerst 1/3 van de stamdiameter vanaf de bovenkant om het splinteren te voorkomen (A). De tweede snede van beneden (2/3 diameter) op hoogte van de eerste snede (B) uitvoeren (om te voorkomen dat de zaag beklemd raakt). Bij zaagwerkzaamheden op een helling dient u al- tijd hoger te staan dan de boomstam, zoals in fi g. 15 getoond. Om op het moment van het doorza- gen de volledige controle te behouden vermindert u tegen het einde van de snede de aandrukkracht zonder de vaste greep aan de handvaten van de kettingzaag te lossen. Let er goed op dat de zaag- ketting niet de grond raakt. Na het afmaken van de snede wacht u af tot de zaagketting stilstaat voordat u de kettingzaag daar verwijdert. Schakel de motor van de ketting- zaag altijd uit voordat u van een boom naar de andere gaat.

Onder terugstoot verstaat men het plots omhoog- of terugschieten van de draaiende kettingzaag. De oorzaken zijn meestal het raken van het werkstuk met de top van het zwaard of het be- klemd raken van de zaagketting. Bij een terugstoot doen zich onverhoeds grote krachten voor. Daardoor reageert de kettingzaag meestal ongecontroleerd. Het gevolg zijn vaak zwaarste letsels bij de werkman of bij personen in de omgeving. Vooral bij zijdelingse sneden, als- mede bij schuine sneden en langssneden is het gevaar voor een terugstoot bijzonder groot omdat de klauwaanslag niet kan worden ingezet. Vermi- jdt daarom zoveel mogelijk dergelijke sneden uit te voeren en werk bijzonder voorzichtig als ze niet te vermijden zijn! Het gevaar voor een terugstoot is het grootst als u de zaag in de zone rond de top van het zwaard aanzet omdat daar de hefboomwerking het sterkst is (fi g. 22). Zet de zaag daarom altijd zo vlak mogelijk en dichtbij de klauwaanslag aan (fi g. 23). Waarschuwing!

Gebruik enkel kettingzagen die in onberispeli- jke staat verkeren!

Werk alleen met een naar behoren gescherp- te zaagketting!

Zaag nooit boven schouderhoogte!

Zaag nooit met de bovenkant of top van het zwaard!

Hou de zaag steeds met beide handen vast!

Maak indien mogelijk altijd gebruik van de klauwaanslag als steunpunt. Zagen van hout onder spanning Bij het zagen van hout dat onder spanning staat dient u uiterst voorzichtig te werk te gaan! Onder spanning staand hout waarvan de spanning door zagen vrijkomt reageert soms volledig ongecon- troleerd. Dat kan leiden tot zwaarste en zelfs do- delijke letsels (fi g. 24-26). Dergelijke werkzaamheden mogen slechts door geschoolde vakmannen worden verricht.

8. Vervanging van de

netaansluitleiding Gevaar! Als de netaansluitleiding van dit apparaat be- schadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden.

9. Reiniging, onderhoud en

bestellen van wisselstukken Gevaar!

Voor elke schoonmaakbeurt de netstekker uit het stopcontact verwijderen.

Dompel het gereedschap voor het schoon- maken geenszins in water of andere vloeistof- fen. Anl_GE_EC_2240_S_SPK2.indb 53Anl_GE_EC_2240_S_SPK2.indb 53 20.09.2017 13:05:5320.09.2017 13:05:53NL

Maak het spanmechanisme regelmatig door uitblazen met perslucht of met een borstel schoon. Gebruik voor het schoonmaken geen gereedschappen.

Hou de handgrepen vrij van olie zodat u altijd een veilige houvast hebt.

Maak het gereedschap, indien nodig, met een vochtige doek en eventueel met een mild spoelmiddel schoon.

Als u de kettingzaag een langere tijd niet ge- bruikt, verwijdert u de kettingolie uit de tank. Leg de zaagketting en het zwaard kort in een oliebad en draai het daarna in oliepapier.

Bij bovenmatige vonkvorming laat u de kool- borstels door een bekwame elektricien nazien. Gevaar! De koolborstels mogen enkel door een bekwame elektricien worden vervangen.

Vervangen van zaagketting en zwaard Het zwaard dient te worden vervangen als

de geleidegroef van het zwaard versleten is,

het recht tandwiel in het zwaard beschadigd of versleten is. Demonteer de adapterplaat zoals voorgesteld in afbeelding 11 van het zwaard. Monteer de adap- terplaat nu aan het nieuwe zwaard. De montage van het zwaard aan het apparaat ge- beurt zoals beschreven in hoofdstuk 5.1. Controleren van de automatische kettingsmering Ga regelmatig na of de automatische kettings- mering functioneert teneinde een oververhitting en de daaruit voortvloeiende beschadiging van zwaard en zaagketting te voorkomen. Richt daar- voor de top van het zwaard tegen een glad op- pervlak (plank, aansnede van een boom) en laat de kettingzaag draaien. Indien zich dan een toenemend oliespoor ver- toont, werkt de automatische smering van de ketting perfect. Is geen duidelijk oliespoor te zien gelieve de overeenkomstige aanwijzingen in het hoofdstuk “foutopsporing“ te lezen! Indien ook deze aanwijzingen niet vooruithelpen wendt u zich tot onze service of tot een overeenkomstig gekwalifi ceerde werkplaats. Gevaar! Raak daarbij niet het oppervlak. Neem een voldoende veiligheidsafstand (ca. 20 cm) in acht. Scherpen van de zaagketting U kan met de kettingzaag enkel eff ectief werken als de zaagketting in goede staat verkeert en scherp is. Daardoor vermindert ook het gevaar voor een terugstoot. De zaagketting kan bij elke gespecialiseerde han- delaar worden bijgeslepen. Probeer niet de zaag- ketting zelf te scherpen als u niet over het gepas- te gereedschap en de nodige ervaring beschikt.

9.4 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

10. Aanwijzingen omtrent

milieubescherming/afvalbeheer Ontdoet u zich van het gereedschap op een be- hoorlijke manier als het ooit uitgediend heeft. Ver- wijder de netkabel om misbruik te voorkomen. Het gereedschap hoort niet thuis in het huisvuil, maar breng het in het belang van de milieubescherming naar een inzamelplaats voor elektrisch materieel. Uw gemeente informeert u over adressen en openingstijden. Breng ook verpakkingsmateriaal en versleten toebehoorstukken naar de voorziene inzamelplaatsen.

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opberg- temperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele ver- pakking. Anl_GE_EC_2240_S_SPK2.indb 54Anl_GE_EC_2240_S_SPK2.indb 54 20.09.2017 13:05:5420.09.2017 13:05:54NL

Gevaar! Gereedschap vóór een foutopsporing uitschakelen en netstekker uit het stopcontact verwijderen. De volgende tabel toont foutsymptomen aan en legt uit hoe u een fout kan verhelpen mocht uw ge- reedschap ooit niet naar behoren werken. Indien u het probleem desondanks niet kan lokaliseren en verhelpen gelieve zich tot uw servicewerkplaats te wenden. Oorzaak Fout Verhelpen Kettingzaag werkt niet - Terugstootrem heeft gereageerd - Geen stroomtoevoer - Stopcontact defect - Stroomverlengkabel beschadigd - Zekering defect - Handbeschermer naar zijn normale stand terugtrekken - Stroomtoevoer controleren - Een andere stroombron probe-ren, indien nodig vervangen - Kabel controleren, indien nodig ver- vangen - Zekering vervangen Kettingzaag werkt met tussenpozen - Stroomkabel defect - Extern loszittend contact - intern loszittend contact - AAN/UIT-schakelaar defect - Naar een vakwerkplaats gaan - Naar een vakwerkplaats gaan - Naar een vakwerkplaats gaan - Naar een vakwerkplaats gaan Zaagketting droog - Geen olie in de tank - Ontluchting in de olietankdop ver- stopt geraakt - Olieuitlaatkanaal verstopt geraakt - Olie bijvullen - Olietankdop reinigen - Olieuitlaatkanaal ontstoppen Kettingrem werkt niet - Probleem met het schakelmecha- nisme in de voorste handgreep - Naar een vakwerkplaats gaan Ketting/geleiderail warm - Geen olie in de tank - Ontluchting in de olietankdop ver- stopt geraakt - Olieuitlaatkanaal verstopt geraakt - Ketting bot - Olie bijvullen - Olietankdop reinigen - Olieuitlaatkanaal ontstoppen - Ketting laten bijslijpen of vervangen Kettingzaag werkt met rukken, trilt of zaagt niet correct - Ketting onvoldoende gespannen - Ketting bot - Ketting versleten - Tanden van de ketting wijzen in de verkeerde richting - Ketting bijspannen - Ketting laten bijslijpen of vervangen - Ketting vervangen - Zaagketting met de tanden in de correcte richting opnieuw monte- ren Anl_GE_EC_2240_S_SPK2.indb 55Anl_GE_EC_2240_S_SPK2.indb 55 20.09.2017 13:05:5420.09.2017 13:05:54NL

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge- deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH. Technische wijzigingen voorbehouden Anl_GE_EC_2240_S_SPK2.indb 56Anl_GE_EC_2240_S_SPK2.indb 56 20.09.2017 13:05:5420.09.2017 13:05:54NL

Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking. U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Categorie Voorbeeld Slijtstukken* Zwaard, koolborstels Verbruiksmateriaal/verbruiksstukken* Zaagketting Ontbrekende onderdelen

• niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze. Anl_GE_EC_2240_S_SPK2.indb 57Anl_GE_EC_2240_S_SPK2.indb 57 20.09.2017 13:05:5420.09.2017 13:05:54NL

Garantiebewijs Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service- dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die

dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge- noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat

van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan- ging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com- mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging. - Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over- belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen- dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen). - Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast- stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder: www.isc-

gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het nieuwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug. Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver- helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op. Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding. Anl_GE_EC_2240_S_SPK2.indb 58Anl_GE_EC_2240_S_SPK2.indb 58 20.09.2017 13:05:5420.09.2017 13:05:54ES
