MANUAL DE UTILIZADOR KD55AF9 SONY

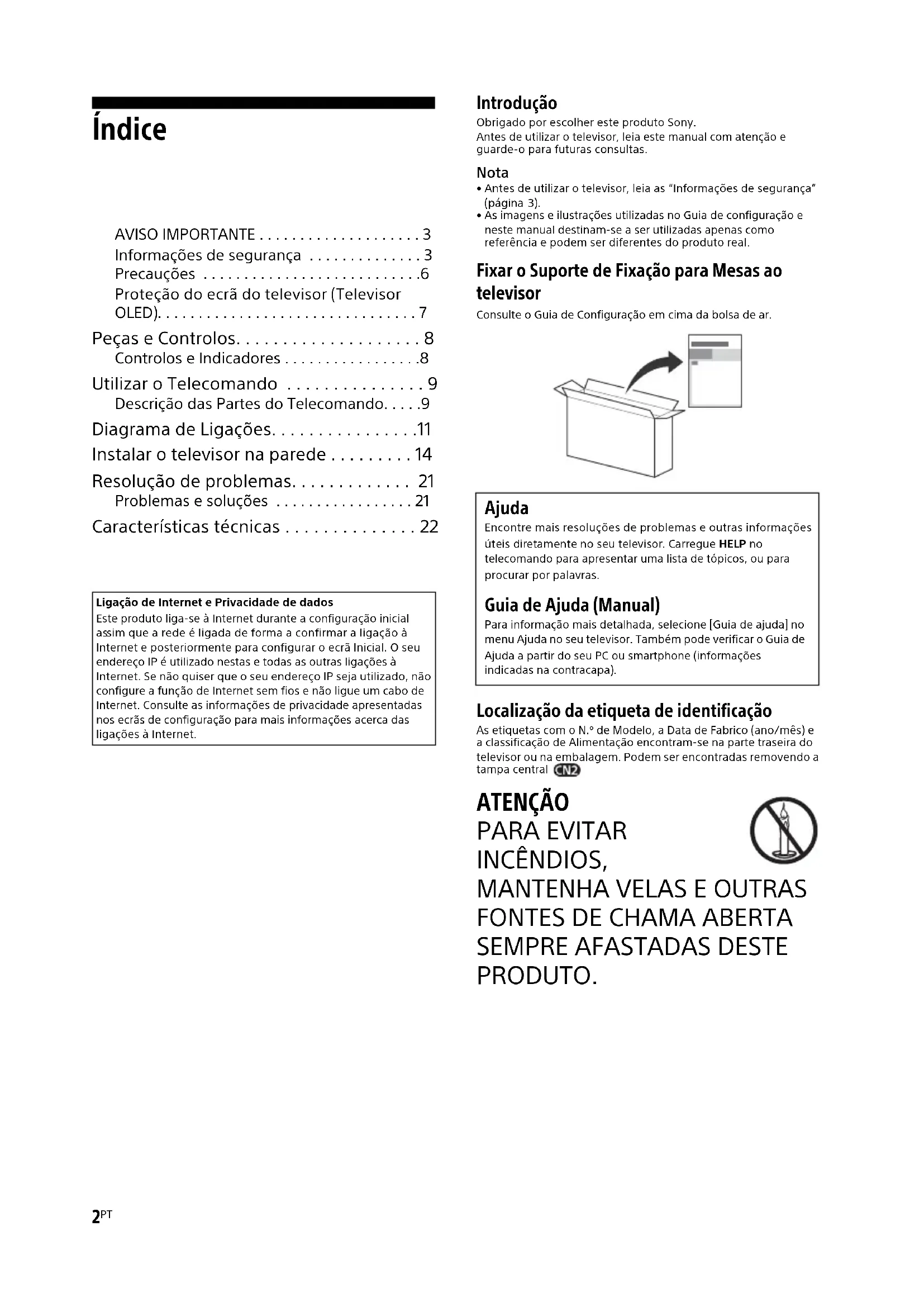

• Índice AVISO IMPORTANTE p. 3
• Informações de segurança p. 3
• Precauções p. 6
• Proteção do ecrã do televisor (Televisor OLED) p. 7
• Peças e Controlos p. 8
• Controlos e Indicadores p. 8
• Utilizar o Telecomando p. 9
• Descrição das Partes do Telecomando p. 9
• Diagrama de Ligações p. 11
• Instalar o televisor na parede p. 14
• Resolução de problemas p. 21
• Problemas e soluções p. 21
• Características técnicas Introdução Obrigado por escolher este produto Sony.Antes de utilizar o televisor, leia este manual com atenção e guarde-o para futuras consultas. Nota p. 22

• Antes de utilizar o televisor, leia as “Informações de segurança” (página 3).• As imagens e ilustrações utilizadas no Guia de configuração e neste manual destinam-se a ser utilizadas apenas como referência e podem ser diferentes do produto real. Fixar o Suporte de Fixação para Mesas ao televisor Consulte o Guia de Configuração em cima da bolsa de ar. Localização da etiqueta de identificação As etiquetas com o N.º de Modelo, a Data de Fabrico (ano/mês) e a classificação de Alimentação encontram-se na parte traseira do televisor ou na embalagem. Podem ser encontradas removendo a tampa central . ATENÇÃO PARA EVITAR INCÊNDIOS,

PRODUTO. Ligação de Internet e Privacidade de dadosEste produto liga-se à Internet durante a configuração inicial sim que a rede é ligada de forma a confirmar a ligação à Internet e posteriormente para configurar o ecrã Inicial. O seu endereço IP é utilizado nestas e todas as outras ligações à Internet. Se não quiser que o seu endereço IP seja utilizado, não configure a função de Internet sem fios e não ligue um cabo de Internet. Consulte as informações de privacidade apresentadas nos ecrãs de configuração para mais informações acerca das ligações à Internet. Ajuda Encontre mais resoluções de problemas e outras informações úteis diretamente no seu televisor. Carregue HELP no telecomando para apresentar uma lista de tópicos, ou para procurar por palavras. Guia de Ajuda (Manual) Para informação mais detalhada, selecione [Guia de ajuda] no menu Ajuda no seu televisor. Também pode verificar o Guia de Ajuda a partir do seu PC ou smartphone (informações indicadas na contracapa).3

Aviso para Equipamento de Rádio A Sony Visual Products Inc. declara que os tipos de equipamento de rádio KD-65AF9, KD-55AF9 estão em conformidade com a Diretiva

14/53/UE. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: http://www.compliance.sony.de/ Este equipamento de rádio pode ser operado na UE sem infringir

s requisitos aplicáveis sobre a utilização de espectro de rádio. Nota para os clientes: as seguintes informações apenas se

plicam a equipamento comercializado em países que aplicam as diretivas da UE. O sistema sem fios de televisor pode ser utilizado nos seguintes

íses: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo Este equipamento pode ser utilizado noutros países não europeus. ATENÇÃO Cuidado Risco de explosão caso a pilha seja substituída por uma de tipo incorreto. As pilhas não podem ser expostas a calor excessivo, como à luz do sol, perto do fogo ou situações semelhantes ou a uma pressão de ar extremamente baixa que pode resultar em explosão ou fuga de líquido inflamável ou gás. Perigo de Estabilidade O televisor pode cair, causando ferimentos pessoais ou morte. Nunca coloque o televisor num local instável. O televisor pode cair, causando ferimentos pessoais ou morte. Muitos ferimentos, em particular nas crianças, podem ser evitados tomando simples precauções como:

• Utilizar caixas ou bases recomendadas pelo fabricante do

• Utilizar apenas mobiliário que consiga suportar em segurança o televisor.

• Assegurar que o televisor não se encontra na extremidade do

obiliário de suporte.

• Não colocar o televisor em mobiliário alto ( por exemplo, armários ou estantes) sem fixar ambos, o mobiliário e o televisor, a um suporte adequado.

• Não colocar o televisor com panos ou outros materiais que

iquem entre o televisor e o mobiliário de suporte.

• Educar as crianças para os perigos de subir ao mobiliário para alcançar o televisor ou os comandos. Se o seu televisor está a ser guardado e mudado de sítio, devem ser aplicadas as mesmas considerações. Instalação/Programação Instale e utilize o televisor conforme as instruções abaixo para evitar todo o risco de incêndio, choque elétrico ou avaria e/ou feridas. O aparelho ligado à instalação do edifício com proteção à terra atr avés da alimentação elétrica ou através de outro aparelho com uma ligação de proteção à terra - e a um sistema de distribuição de televisão usando um cabo coaxial, pode em algumas circunstâncias criar perigo de incêndio. A ligação a um sistema de distribuição de televisão deve ser fornecida através de um dispositivo que fornece isolamento elétrico abaixo de uma certa gama de frequência (isolador galvânico, ver EN 60728-11). Instalação

• Deslize e segure o fecho da dobradiça como mostrado, e puxe o bloco central até ouvir um clique. De outro modo o televisor pode cair, causando ferimentos pessoais graves ou danos ao televisor.

• O televisor deve ser instalado perto de uma tomada de corrente

étrica facilmente acessível.

• Coloque o televisor numa superfície nivelada e estável, para evitar que caia e provoque ferimentos pessoais ou danos no produto.

• Instale o televisor num local onde não possa ser puxado,

• Instale o televisor de forma a que a base do televisor não fique de fora do suporte do televisor (não fornecido). Se a base do televisor ficar de fora do suporte do televisor, poderá levar a que o aparelho caia e provoque ferimentos pessoais ou danos no televisor.

• Por motivos de segurança, não se esqueça de fixar as tampas centrais na parte de trás do Televisor quando tiver o Televisor instalado sobre uma mesa.

• Só técnicos de assistência qualificados devem realizar as instalações de suporte de parede.

• Por razões de segurança, recomendamos fortemente que utilize ace ssórios da Sony, a incluir: Suporte de parede SU-WL450 AVISO IMPORTANTE Este produto foi fabricado por ou em nome da Sony Visual Products Inc. Importador na UE: Sony Europe Limited. Questões ao importador na UE ou relacionadas com a

onformidade do produto na Europa devem ser enviadas ao representante autorizado do fabricante, Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Bélgica. Informações de segurança É necessário ter conhecimentos suficientes para instalar o Televisor no Suporte de fixação para mesas. Consulte o Guia de configuração fornecido com o Televisor para

nstalar o suporte. A Sony não se responsabiliza por quaisquer danos ou

rimentos causados pela utilização indevida ou instalação incorreta.

• Certifique-se de que utiliza os parafusos fornecidos com o suporte de parede quando instalar o suporte de parede no televisor. Os parafusos fornecidos têm a dimensão indicada pela ilustração quando medidos a partir da superfície de fixação do suporte de parede. O diâmetro e o comprimento dos parafusos são diferentes depen dendo do modelo de Suporte para montagem na parede. A utilização de parafusos diferentes dos fornecidos pode provocar avarias internas no televisor ou fazer com que caia, etc. Transporte

• Antes de transportar o televisor, desligue todos os cabos.

• São necessárias duas ou mais pessoas para transportar um televisor de tamanho grande.

• Ao transportar manualmente o televisor, segure-o conforme é

presentado abaixo. Não exerça pressão sobre o painel e a estrutura em volta do ecrã.

• Ao manusear ou instalar o

elevisor, não deite o televisor.

• Não exponha o televisor a

oques ou vibrações excessivas durante o transporte.

• Se tiver que transportar o televisor ou levá-lo para reparações,

tilize a caixa e os materiais de embalagem originais. Prevenir quedas

Retire as tampas centrais. 2 Fixe o Televisor no Suporte de televisor. Ventilação

• Nunca tape os orifícios de ventilação nem introduza nenhum objeto na caixa.

• Deixe espaço à volta do televisor como mostrado abaixo.

• Recomendamos fortemente que utilize o suporte para montagem na parede da Sony para permitir uma circulação de ar adequada. Instalação na parede Parafuso (M6) Suporte de parede 8 mm - 12 mm Tampa traseira do televisor Parafuso M6 (não fornecido) Cabo (não fornecido) Parafuso (não fornecido) 8 mm - 12 mm 30 cm 10 cm 10 cm 10 cm Deixe pelo menos este espaço à volta do televisor.5

• Para assegurar uma ventilação adequada e evitar a acumulação de sujidade ou poeira: Não instale o televisor em posição horizontal, às avessas, para trás ou de lado.

ão coloque o televisor numa estante, num tapete, numa cama ou num armário. Não tape o televisor com panos, por exemplo, cortinas nem com outros objetos, como jornais, etc. Não instale o televisor como mostrado abaixo. Cabo de alimentação Manipule o cabo de alimentação e a tomada da seguinte maneira para evitar todo o risco de incêndio, choque elétrico ou avaria e/ ou feridas:

• Utilize apenas um cabo de alimentação fornecido pela Sony e

o por outros fornecedores.

• Introduza a ficha na tomada até ao fim.

• Este televisor funciona apenas com corrente alterna de 220 V - 240 V.

• Por motivos de segurança, desligue o cabo de alimentação e

ite que os seus pés fiquem entre os cabos quando efetuar as ligações.

• Desligue o cabo de alimentação da tomada elétrica antes de trabalhar com o televisor ou de deslocá-lo.

• Afaste o cabo de alimentação de fontes de calor.

úmida e coberta de pó, o isolamento pode ficar danificado, o que pode provocar um incêndio. Nota

• Não utilize o cabo de alimentação fornecido em qualquer outro equipamento.

• Não entale, dobre ou torça o cabo à força. Os fios principais podem ficar descarnados ou ser cortados.

• Não modifique o cabo de alimentação.

• Não coloque objetos pesados em cima do cabo de alimentação.

• Nunca puxe pelo próprio cabo de alimentação quando o des ligar.

• Não ligue muitos aparelhos à mesma tomada.

• Não utilize uma tomada de corrente que não esteja bem presa à parede. Utilização proibida Não instale/utilize o televisor em locais, ambientes ou situações como os listados abaixo, ou, caso contrário, o televisor pode funcionar mal e provocar um incêndio, choque elétrico, avaria e/ ou feridas. Localizações:

• Ao ar livre (sob a luz solar direta), perto do mar, num navio ou outra embarcação, dentro de um veículo, em instituições médicas, locais instáveis, perto de água, chuva, humidade ou fumo. Ambientes:

• Locais quentes, húmidos ou com muito pó; onde possam entrar insetos; onde possa estar sujeito a vibrações mecânicas, perto de objetos de fogo (velas, etc.). O televisor não deve ser exposto à água ou salpicos e não devem ser colocados quaisquer objetos que contenham líquidos, como por exemplo vasos, em cima do televisor. Situações:

• Utilize o televisor quando tiver as mãos molhadas, com a tampa retirada, ou com acessórios não recomendados pelo fabricante. Desligue o televisor da tomada de corrente e da antena durante as trovoadas.

aliente para um espaço aberto. Poderão ocorrer ferimentos ou danos provocados pelo facto de uma pessoa ou objeto embater no televisor.

oeirento ou numa divisão onde existam vapores ou fumos oleosos (perto de fogões ou humidificadores). Poderá ocorrer incêndio, choque elétrico ou deformação.

• Instalar o televisor em locais sujeitos a temperaturas extremas,

omo locais expostos à luz solar direta ou perto de aquecedores ou saídas de ar quente. O televisor poderá sobreaquecer nessa situação, o que pode causar a deformação da caixa e/ou uma avaria do televisor.

a piscina pública ou estância termal, o televisor poderá ficar danificado pelo enxofre presente no ar, etc.

• Para uma melhor qualidade de imagem, não exponha o ecrã a iluminação ou luz solar direta.

• Evite deslocar o televisor de um local frio para um local quente.

s variações de temperatura do local podem provocar a condensação da humidade. Isto pode fazer como que o televisor apresente uma imagem de fraca qualidade e/ou fraca cor. Se isto acontecer, deixe que a humidade se evapore completamente antes de ligar o televisor. Peças danificadas:

• Não lance nada contra o televisor. O vidro do ecrã pode partir-se devido ao impacto e provocar ferimentos graves.

• Se a superfície do televisor rachar, não toque nela até ter des ligado o cabo de alimentação. Além do mais, isso pode causar um choque elétrico. Quando não estiver a ser utilizado

• Se não vai utilizar o televisor durante vários dias, deve desligá-lo da alimentação por razões ambientais e de segurança.

• Como o televisor não está desligado da alimentação quando está apenas em estado de desligado, retire a ficha da tomada para desligar o televisor completamente.

• Alguns televisores possuem funções que precisam que o

elevisor fique no modo de espera (standby) para funcionarem corretamente. Para as crianças

• Não deixe as crianças subir para o televisor.

• Mantenha os acessórios fora do alcance das crianças, para que não possam ser engolidos por engano. Se ocorrerem os seguintes problemas... Desligue o televisor e retire a ficha da tomada imediatamente se algum dos seguintes problemas ocorrer. Dirija-se a um agente ou centro de assistência Sony para enviar o

levisor a um técnico de assistência qualificado para verificação. 30 cm 10 cm 10 cm Deixe pelo menos este espaço à volta do televisor. 1 cm Parede Circulação de ar bloqueada. Parede Parede6

• O cabo de alimentação estiver danificado.

• A tomada de corrente não estiver bem presa à parede.

• O televisor estiver danificado por ter caído, ter sofrido uma pancada ou ter sido lançada alguma coisa contra ele.

• Se algum líquido ou objeto sólido penetrar nos orifícios da caixa. Acerca da Temperatura do televisor Quando o televisor é utilizado durante um período de tempo prolongado, a área em volta do painel aquece. Poderá sentir a superfície quente ao tocar com a mão. Ver televisão

• Veja televisão com uma luz ambiente adequada, pois uma luz fraca ou ver televisão durante um longo período de tempo prejudica a vista.

• Se utilizar auscultadores, não regule o volume para um nível

emasiado alto, para evitar lesões auditivas. Ecrã OLED

• Embora o ecrã seja produzido com tecnologia de alta precisão e 99,99 % ou mais dos píxeis sejam efetivos, poderão surgir pontos pretos ou poderão aparecer constantemente pontos de luz brilhantes (branco, vermelho, azul ou verde) no ecrã OLED. Esta é uma propriedade estrutural do ecrã OLED e não uma avaria.

• Não carregue nem risque o filtro frontal, nem coloque objetos

cima do televisor. A imagem poderá estar irregular ou o ecrã OLED poderá estar danificado.

• Durante a utilização do televisor, o ecrã e a caixa aquecem. Isso não é sinónimo de avaria.

• Quando pretender eliminar o seu Televisor, cumpra as leis e os

egulamentos locais. Utilizar e limpar o ecrã/a caixa do televisor Desligue o cabo de alimentação que liga o televisor à tomada de corrente elétrica antes de limpar. Para evitar a degradação do material ou a degradação do revestimento do ecrã, respeite as seguintes precauções.

• Limpe o pó do ecrã/da caixa com cuidado com um pano de limpeza macio. Se não conseguir limpar bem o pó, humedeça ligeiramente um pano macio numa solução de detergente suave.

• Nunca pulverize água ou detergente

retamente sobre o televisor. Pode pingar para a base do ecrã ou para as peças exteriores e infiltrar-se no televisor, podendo causar danos no mesmo.

• Não utilize esfregões abrasivos, líquidos de

• Não toque no televisor se as suas mãos estiverem cobertas com

lguma substância química, como creme de mãos ou protetor solar.

• É recomendado passar periodicamente o aspirador pelos orifícios de ventilação para assegurar uma ventilação adequada.

• Quando ajustar o ângulo do televisor, mova-o lentamente de

• Coloque os componentes opcionais ou qualquer equipamento que emita radiação eletromagnética longe do televisor. Caso contrário, pode aparecer distorção da imagem e/ou som com ruído.

• Este equipamento foi testado e verificou-se que cumpre os limites estabelecidos pela Diretiva EMC, utilizando um cabo de sinal de ligação com menos de 3 metros.

• Este equipamento foi testado e verificou-se que cumpre os

imites estabelecidos pela Diretiva EMC, utilizando um cabo de RF com menos de 30 metros para o terminal terrestre/satélite/ CATV. Recomendação da ficha do tipo F A projeção do cabo interno a partir da parte de ligação deve ser inferior a 1,5 mm. Função Sem Fios da unidade

• Não utilize esta unidade na proximidade de equipamentos médicos (pacemakers, etc.), pois pode provocar uma avaria nesses equipamentos.

• Embora esta unidade transmita/receba sinais codificados, esteja atento à possibilidade de interceção não autorizada. Não nos responsabilizamos por problemas resultantes desse facto.

• Este equipamento deve ser instalado e colocado em

uncionamento, mantendo uma separação de segurança de 20 cm ou mais entre a antena deste dispositivo e o corpo da pessoa. Cuidados ao manusear o telecomando

• Respeite a polaridade correta quando colocar as pilhas.

• Não use tipos de pilhas diferentes, nem misture pilhas novas com pilhas usadas.

• Deite as pilhas fora respeitando as leis de proteção ambiental.

lgumas regiões podem ter regulamentações acerca da eliminação de pilhas. Aconselhe-se junto das autoridades locais.

• Utilize o telecomando com cuidado. Não entorne líquidos sobre o telecomando nem o pise ou deixe cair.

• Não coloque o telecomando num local perto de uma fonte de

alor, num local exposto à luz solar direta ou numa sala húmida. Eliminação do televisor Tratamento de Equipamentos Elétricos e Eletrónicos no final da sua vida útil (aplicável na União Europeia e em países com sistemas de recolha seletiva de resíduos) Este símbolo, colocado no produto ou na sua embalagem, indica que este não deve ser tratado como resíduo urbano indiferenciado. Deve sim ser colocado num ponto de recolha destinado a resíduos de equipamentos elétricos e eletrónicos. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar potenciais consequências negativas para o meio ambiente e para a saúde pública que, de outra forma, poderiam ser provocadas por um tratamento incorreto do produto. A reciclagem dos materiais contribuirá para a conservação dos recursos naturais. Para obter informação mais detalhada sobre a reciclagem deste produto, contacte o município onde reside, os serviços de recolha de resíduos da sua área ou a loja onde adquiriu o produto. Precauções 1,5 mm no máx. (Desenho de referência da ficha do tipo F) 7 mm no máx.7

Tratamento de pilhas e baterias no final da sua vida útil (aplicável na União Europeia e em países com sistemas de recolha seletiva de resíduos) Este símbolo, colocado na pilha ou bateria ou na embalagem, indica que a pilha ou bateria não deve ser tratada como resíduo urbano indiferenciado. Em determinadas pilhas e baterias, este símbolo pode ser utilizado em combinação com um símbolo químico. O símbolo químico para chumbo (Pb) é adicionado se a pilha ou bateria contiver mais de 0,004 % de chumbo. Ao garantir uma eliminação adequada destas pilhas ou baterias, irá ajudar a evitar potenciais consequências negativas para o meio ambiente e para a saúde pública que poderiam ser provocadas por um tratamento incorreto destas pilhas ou baterias. A reciclagem dos materiais contribuirá para a conservação dos recursos naturais. Se, por motivos de segurança, desempenho ou proteção de dados, os produtos necessitarem de uma ligação permanente a uma pilha ou bateria integrada, esta só deve ser substituída por profissionais qualificados. Acabado o período de vida útil da pilha ou bateria, deposite-a num ponto de recolha apropriado, de forma a garantir o tratamento adequado da mesma. Para todas as outras pilhas ou baterias, consulte as instruções do produto sobre a remoção da mesma. Deposite a pilha ou bateria num ponto de recolha destinado à reciclagem de resíduos de pilhas e baterias. Para informações mais detalhadas sobre a reciclagem desta pilha ou bateria, contacte o município onde reside, os serviços de recolha de resíduos da sua área ou a loja onde adquiriu a pilha ou bateria. Precauções para proteger o ecrã de danos Retenção de imagem Os televisores OLED são suscetíveis à retenção de imagem (burn-in) devido às características dos materiais utilizados. A retenção de imagem poderá ocorrer se forem apresentadas imagens no mesmo local do ecrã repetidamente ou durante longos períodos de tempo. Isto não é uma avaria do televisor. Evite apresentar imagens que possam causar retenção de imagem. Seguem-se exemplos de imagens que poderão causar retenção de imagem:

• Conteúdo com barras pretas tanto na parte superior como inferior e/ou no lado esquerdo e direito do ecrã. (por exemplo, panorâmico, ecrã 4:3, definição standard)

• Imagens estáticas como fotografias.

• Videojogos que possam ter conteúdo estático em alguma parte

• Menus no ecrã, guia de programação, logótipos de canal, etc.

• Conteúdo estático de aplicações.

• Vistos no ecrã, como os que são utilizados nas notícias e

nchetes. Para reduzir o risco de retenção de imagem:

• A Sony recomenda que desligue o Televisor normalmente premindo o botão de desligar no Telecomando ou no Televisor.

• Preencha o ecrã alterando [Modo expandido] para eliminar as barras pretas. Selecione [Modo expandido] em vez de [Normal].

• Desligue o OSD (On Screen Display) carregando no botão / desligue os menus de equipamento ligado. Para mais informações, consulte os manuais de instruções do

• Evite apresentar imagens estáticas de cores brilhantes (incluindo branco), relógios ou logótipos em qualquer parte do ecrã.

• Ajuste as definições de imagem com base nas condições

biente. A Imagem Standard é recomendada para utilização em casa e durante a visualização de conteúdo que apresenta muitas vezes logótipos das estações, etc. O televisor tem as seguintes funcionalidades para ajudar a

eduzir/prevenir a retenção de imagem. Atualização do painel A atualização do painel irá ser executada automaticamente para ajustar a uniformidade do ecrã do televisor após este ter sido utilizado durante longos períodos de tempo. A atualização do painel pode também ser executada manualmente e apenas deverá ser utilizada se a retenção de imagem for muito visível ou se vir a seguinte mensagem: [A atualização do painel não foi concluída…] Atenção:

• A função de atualização do painel poderá afetar o painel. Como referência, execute a atualização do painel apenas uma vez por ano, não a execute mais do que uma vez por ano, pois poderá afetar o tempo de vida útil de utilização do painel.

• A atualização do painel demora cerca de uma hora para

• Poderá ser apresentada uma linha branca no ecrã durante a atualização do painel, isto não é uma avaria do televisor.

• A atualização do painel apenas funcionará quando a

emperatura ambiente estiver entre os 10 ºC e os 40 ºC. Ajuste de pixel Move automaticamente a imagem no ecrã para prevenir retenção de imagem. Outras funcionalidades O brilho do ecrã é reduzido automaticamente quando apresenta imagens paradas, relógios, cores brilhantes ou logótipos, etc. Proteção do ecrã do televisor (Televisor OLED)8

Peças e Controlos (Alimentação) / + / – Quando o televisor estiver desligado,Carregue para ligar.Quando o televisor estiver ligado,Mantenha carregado para desligar.Carregue em repetidamente para alterar a função e, em seguida, carregue no botão + ou – para:• Ajustar o volume.• Selecionar o canal.• Selecionar a fonte de entrada do televisor. Sensor do telecomando*

/Iluminação LED A Iluminação LED acende ou pisca de acordo com o estado do televisor.Para mais informações, consulte o Guia de

Utilize o microfone incorporado mãos-livres para fazer Pesquisa por Voz. Para ativar o microfone incorporado, prima HOME e selecione [Definições] [Google]. LED do microfone incorporado O LED do microfone incorporado acende com a cor âmbar quando o microfone incorporado é ativado. O LED do microfone incorporado pode ser desativado.* *1 Não colocar nada perto do sensor.*2 O microfone incorporado ficará disponível quando o software for atualizado. Para obter as informações mais recentes, visite o website de apoio da Sony (informações indicadas na contracapa). A Pesquisa por Voz requer uma ligação à Internet. A Pesquisa por Voz com o microfone incorporado está disponível apenas em alguns locais/países/idiomas. O consumo de energia em modo de espera aumentará porque o microfone incorporado está sempre em escuta quando a Pesquisa por Voz com o microfone incorporado está ativada.*3 Para obter mais informações, consulte o Guia de Ajuda Online (página 2). Controlos e Indicadores ȫȬȪ9

Utilizar o Telecomando / (Seleção de entrada/Fixar teletexto) No modo de televisão: Apresenta e seleciona a fonte de entrada.No modo de Teletexto: Fixar a página atual. (Televisor em modo de espera) Ligar ou desligar o televisor (modo de espera). DIGITAL/ANALOG Alternar entre o modo digital e analógico. TV/RADIO Alternar entre emissões de TV ou RADIO. EXIT Regressar ao ecrã anterior ou sair do menu. Quando está disponível um serviço de Aplicação Interativa, carregue para sair do serviço. Descrição das Partes do Telecomando A forma, localização, disponibilidade e função dos botões do telecomando pode variar, dependendo do região/país/modelo de televisor. MIC (Microfone)Utilize a Procura por Voz*. (p. ex., procure vários conteúdos por voz.)EXT.BOX MENUApresentar o menu da Caixa Externa (caixa de ligação por cabo/satélite) ligada.• Para os modelos fornecidos com IR Blaster, ligar e configurar o IR Blaster (página 12).• O menu da Caixa Externa pode ser apresentado para alguns dispositivos HDMI CEC compatíveis quando não é fornecido/ligado o IR Blaster. //// (Navegação D-Pad) Menu de navegação e seleção no ecrã. Mudar para uma entrada ou um canal de televisão ou mostrar a barra de menu do televisor.* A Procura por Voz necessita de uma ligação à Internet.10

Botões numéricos / (Revelação de Informação/ Teletexto) Apresentar informações. (Teletexto) Apresentar informações de teletexto. Google Play Aceder ao serviço online “Google Play”. NETFLIX (Apenas em determinadas regiões/países/modelos de televisor) Aceder ao serviço online “NETFLIX”. Botões coloridos Executar funções correspondentes nesse momento. ACTION MENU Apresentar uma lista de funções contextuais. GUIDE/ Apresentar o guia de programas digital. APPS Acede a vários serviços e aplicações. BACK/ Voltar ao ecrã anterior. HOME Mostrar o Menu Inicial do televisor. +/– (Volume) Ajustar o volume. (Saltar) Saltar para a frente e para trás entre dois canais ou entradas. O televisor alterna entre o canal ou entrada atual e o último canal ou entrada selecionada. (Sem som) Cortar o som. Carregar novamente para restaurar o som. Sugestão

• Pode ligar e desligar a acessibilidade carregando sem soltar em . PROG +/–// No modo de televisão: Selecionar o canal. No modo de Teletexto: Selecionar a página

Agir sobre conteúdos multimédia no televisor e no dispositivo compatível com BRAVIA Sync que esteja ligado. (Configurar legendas) Ligar ou desligar as legendas (quando a funcionalidade está disponível). HELP Apresentar menu de Ajuda. O Guia de Ajuda pode ser consultado a partir daqui. REC Gravar o programa atual com a função de gravação USB HDD. TITLE LIST Apresentar a lista de títulos.11

Diagrama de Ligações Para mais informações sobre ligações, consulte o Guia de ajuda carregando em HELP no telecomando.

• Permite o acesso a serviços de televisão pagos. Para mais informações, consulte o manual de instruções fornecido com o CAM.

• Não introduza o smart card diretamente

ranhura CAM do televisor. Tem de ser introduzido no Módulo de Acesso Condicional fornecido pelo seu agente autorizado.

• O CAM não é suportado em todos os

íses/regiões. Verifique com o seu agente autorizado.

• Pode aparecer uma mensagem do CAM

ando muda para um programa digital depois de utilizar vídeo Internet.

• Antes de ligar os cabos, desligue o cabo

e alimentação do televisor e do recetor de AV.

• Certifique-se de que [Altifalante] está

efinido para [Sistema de áudio]: Carregue em ACTION MENU e, em seguida, selecione [Altifalante] [Sistema de áudio]. Para prevenir silvo quando liga a CENTER

EAKER IN ao recetor de AV, altere a seguinte definição. Carregue em HOME, selecione [Definições] [Som] e, em seguida, desative [Modo de altifalante central da TV]. (Entrada RF), (Entrada satélite)

• Ligações para antena terrestre/cabo e satélite. Passos da ligação: SUB. MAIN Antena

• Para tomada SUB., ligue apenas quando

stiver a usar o modo de sintonizador duplo para o Cabo de Distribuição Único EN50494. / AV IN

• Para uma ligação composta, utilize um cabo de extensão analógica (não fornecido).

• Utilize o seu telecomando Sony para controlar a sua Caixa Externa (caixa de TV por cabo/satélite). Ligue o Cabo IR Blaster*

à porta IR Blaster no seu televisor. Coloque a outra extremidade como mostrado abaixo.

• Para realizar a configuração do IR Blaster,

rregue HOME e selecione [Definições] [Entradas externas] [Configuração de IR Blaster]. HDMI IN 1/2/3/4

• O interface HDMI consegue transferir o vídeo e áudio digital em apenas um cabo.

1: L 2: Vídeo 3: Ligação à terra 4: R < 12 mm < 21 mm13

• Para apreciar os conteúdos de alta qualidade 4K 50p/60p, ligue um cabo HDMI de Alta Velocidade Premium e defina o [Formato de sinal HDMI] para [Formato avançado]. Faça isto individualmente para cada

erminal HDMI IN ligado. Para detalhes sobre os formatos suportados, consulte as “Características técnicas” neste manual (página 22-24).

ra encaminhar o áudio do televisor para o seu sistema de áudio. Um sistema de áudio que suporta HDMI ARC pode enviar vídeo para o televisor e receber áudio do televisor através do mesmo cabo HDMI. Se o seu sistema de áudio não suporta HDMI ARC, uma ligação adicional com DIGITAL AUDIO OUT (OPTICAL) é necessária.

• Ligar um grande dispositivo USB pode interferir com outros dispositivos ligados junto do mesmo.

• Não pode obter som do auscultador e dos

tifalantes da TV simultaneamente. *1 Para um dispositivo externo que tenha apenas SCART AV OUT, utilize um adaptador SCART-RCA e um Cabo de Extensão Analógico.*2 Apenas em determinadas regiões/países/modelos de televisor. Nota

• Não é possível fixar as tampas laterais e se existirem cabos ligados no terminal lateral.• Guarde as tampas laterais num local seguro para ilização futura.14

Instalar o televisor na parede Este manual de instruções do televisor mostra apenas os passos de preparação do televisor, antes de o instalar na parede. Para os clientes: Para proteção do produto e por razões de segurança, a Sony recomenda vivamente que a instalação do seu televisor seja efetuada por agentes Sony ou contratantes licenciados. Não tente instalá-lo por si próprio. Para os agentes e contratantes da Sony: Preste total atenção às medidas de segurança durante a instalação, manutenção periódica e análise deste produto. Utilize o Suporte de parede SU-WL450 (não fornecido) para instalar o televisor na parede. Ao instalar o suporte de parede, consulte também as instruções de funcionamento e o guia de

stalação fornecidos com o suporte de parede. Nota

• Certifique-se de que guarda os parafusos retirados num local seguro, mantendo-os afastados de crianças.• Segure o Televisor enquanto o prepara para a instalação do suporte de parede.• Remova as proteções dos cantos após instalar o Televisor na parede.Para obter instruções sobre a instalação do Suporte de Parede, veja a Informação de Instalação (Suporte de Parede) na pági na do produto para o modelo do seu televisor. www.sony.eu/support/ É necessária uma formação técnica adequada para instalar este produto, especialmente para determinar a resistência da parede para suportar o peso do televisor. Certifique-se de que a instalação deste produto na parede é efetuada por agentes Sony ou por contratantes licenciados e preste atenção às medidas de segurança durante a instalação. A Sony não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização indevida ou instalação incorreta.15

• Se utilizar uma chave de fendas elétrica, fixe o torque para aproximadamente 1,5 N·m {15 kgf·cm}.16

2 Retire os parafusos da parte de trás do televisor.17

Instalar o Televisor na parede removendo-o do Suporte de fixação para mesas 1 Insira as proteções de canto. 2 Retire as tampas centrais. 3 Remova os parafusos. x 318

• Se utilizar uma chave de fendas elétrica, fixe o torque para aproximadamente 1,5 N·m {15 kgf·cm}.20

7 Retire os parafusos da parte de trás do televisor.21

Resolução de problemas Resolução de problemas geral de questões como: ecrã preto, sem som, imagem bloqueada, o televisor não responde ou se perdeu a rede, realize os passos seguintes. 1 Reinicie o seu televisor carregando no botão de alimentação no telecomando até que surja uma mensagem. O televisor vai reinicia. Se o televisor não recuperar, tente desligar o televisor do cabo de alimentação durante três minutos e, em seguida, ligue-o novamente. 2 Consulte o menu Ajuda carregando em HELP no telecomando. 3 Ligue o televisor à Internet e realize uma atualização de software. A Sony recomenda-o a manter o software do seu televisor atualizado. As atualizações de software proporcionam novas funcionalidades e melhoram o desempenho. 4 Visite o website de apoio da Sony (informações indicadas na contracapa). Quando liga o televisor, o televisor pode demorar algum tempo a ligar mesmo que carregue no botão de alimentação no telecomando ou no televisor. Demora algum tempo para inicializar o sistema.

guarde cerca de um minuto e, em seguida, volte a operar. Problemas e soluções Quando o LED de iluminação estiver a piscar a vermelho. Anote o número de vezes que pisca (o tempo de intervalo é de três segundos). Reinicie o televisor desligando o cabo de imentação durante três minutos, e em seguida, ligue o televisor. Se o problema persistir, desligue o cabo de imentação e contacte o seu agente ou centro de assistência Sony e indique o número de vezes que o LED de Iluminação pisca. Não se recebe o serviço terrestre/cabo. Verifique a ligação da antena/cabo e definições do amplificador. Selecione o serviço terrestre/cabo carregando em DIGITAL/ANALOG no telecomando. Se o serviço de transmissão não for apresentado, carregue em TV e em seguida carregue em DIGITAL/ANALOG. O sinal terrestre pode ser suprimido se existir um sinal forte disponibilizado nas proximidades. Defina [LNA (Canal ---)] para [Desativar] nas definições da sintonia digital. Depois de se mudar para uma casa nova ou tentar receber novos serviços, tente uma pesquisa de serviço selecionando [Sintonia Digital]. Não se recebe o serviço satélite. Verifique a ligação do cabo de satélite. Quando é apresentada a mensagem [Nenhum sinal. Overload do LNB…], desligue o cabo de alimentação. Em seguida, certifique-se de que o cabo de satélite não está danificado e que a linha do sinal de satélite não está em curto-circuito no conector de satélite. O telecomando não funciona. Substitua as pilhas. O botão EXT.BOX MENU no telecomando não funciona. Ligue e configure o IR Blaster (apenas modelos fornecidos com IR Blaster) (página 12). Ligue o dispositivo HDMI CEC compatível (exceto modelos fornecidos com IR Blaster) e mude para essa entrada. Esqueceu a palavra-passe do bloqueio parental de transmissão. Introduza 9999 para o código PIN e selecione [Altere o código PIN]. A área na proximidade do televisor aquece. Quando o televisor é utilizado durante um período de tempo prolongado, a área na proximidade do televisor aquece. Poderá sentir a superfície quente ao tocar com a mão. O ecrã fica mais escuro enquanto vê televisão. Se a imagem completa ou parte da imagem se mantiver parada, o brilho do ecrã será gradualmente reduzido para prevenir retenção de imagem. Isto não é uma avaria do televisor. Tem preocupações sobre a retenção de imagem. Se a mesma imagem for apresentada

epetidamente ou durante um longo período de tempo, poderá ocorrer retenção de imagem. Para reduzir a retenção de imagem, recomendamos que desligue o Televisor normalmente premindo o botão de desligar no telecomando ou no Televisor.22

• Execute a atualização do painel manualmente apenas quando a retenção de imagem for particularmente visível. Como referência, execute-a apenas uma vez por ano. Evite executá-la mais do que uma vez por ano, uma vez que poderá afetar o tempo de vida útil de utilização do painel.

• Imagens que incluam relógios, logótipos e cores brilhantes (incluindo branco) causam facilmente retenção de imagem. Evite apresentar estes tipos de imagens durante longos períodos de tempo, caso contrário poderá ocorrer retenção de imagem. É apresentada uma linha branca no ecrã. A atualização do painel é executada automaticamente após o televisor ter sido utilizado durante longos períodos de tempo para reduzir a retenção de imagem. A atualização do painel inicia após o televisor ser desligado e demora cerca de uma hora para completar. Poderá ser apresentada uma linha branca no ecrã durante a atualização do painel. Isto não é uma avaria do televisor. É apresentada a mensagem [A atualização do painel não foi concluída…]. A atualização do painel é executada

utomaticamente após o televisor ter sido utilizado durante longos períodos de tempo para reduzir a retenção de imagem. Se o televisor for ligado, o cabo de alimentação CA for desligado ou a temperatura ambiente saia do intervalo de 10 ºC a 40 ºC durante a atualização do painel, o processo não será completado e será apresentada esta mensagem. Se a atualização do painel tiver iniciado automaticamente, esta irá reiniciar quando desligar o televisor com o telecomando. Se a Atualização do painel tiver iniciado manualmente, é necessário selecioná-la novamente. Características técnicas Sistema Sistema do ecrã Painel OLED (Organic Light Emitting Diode) Sistema de televisão Dependendo do país/área/modelos de televisor Analógico: B/G, D/K, I Digital: DVB-T/DVB-C DVB-T2* Satélite*: DVB-S/DVB-S2 Sistema de Cor PAL/SECAM/NTSC3.58 (Apenas vídeo)/NTSC4.43 (Apenas vídeo) Cobertura de canais Dependendo do país/área/modelos de televisor Analógico: UHF/VHF/Cabo Digital: UHF/VHF/Cabo Satélite*: Frequência IF 950-2.150 MHz Saída de som 13 W + 13 W + 13 W + 13 W + 13 W + 13 W + 10 W + 10 W Tecnologia sem fios Protocolo IEEE802.11ac/a/b/g/n (IEEE802.11ac pode não estar disponível

pendendo da sua região/país.) Bluetooth Versão 4.2 Banda de frequência(s) RMF-TX220E LAN sem fios (IEEE 802.11ac/a/b/g/n) Gama de frequência Potência de Saída

Bluetooth Gama de frequência Potência de Saída

ma de frequência Potência de Saída

Versão do software Televisor: PKG_.____.____EUA Carregue em HE LP no telecomando para saber qual a versão do software. Telecomando: _._.__.___ Carregue HOME d epois selecione [Definições] [Controlo Remoto de Voz] [Versão do Software]. Quaisquer atualizações do software/firmware

ra este equipamento/acessórios/componentes nunca irão afetar a sua conformidade com a Diretiva 2014/53/UE no futuro.

stribuição por um Cabo EN50494. / AV IN Entrada de vídeo/áudio (Mini-tomada) HDMI IN 1/2/3/4 (suporta resolução 4K, HDCP 2.3-compatível) Vídeo: 4096 × 2160p (50, 60 Hz)*

Quando é introduzido 4096 × 2160p e [Modo expandido] é configurado para [Normal], a resolução é mostrada em 3840 × 2160p. Para visualizar em 4096 × 2160p, configure [Modo expandido] para [Integral 1] ou [Integral 2].

Para suportar 18 Gbps, configure [Formato de sinal HDMI] para [Formato avançado].

Consulte o Guia de Ajuda para mais detalhes. Áudio: No modo eARC (Enhanced Audio Return

annel)* Consulte o Guia de Ajuda para mais detalhes. Exceto no modo eARC PCM linear do canal 5,1: 32/44,1/48/88,2/96/

• O eARC estará disponível quando o software for atualizado. Visite o website de apoio da Sony (informações indicadas na contracapa) para as mais recentes informações. O modo eARC está ativo quando [modo eARC] está definido para [Auto], [Altifalante] está definido para [Sistema de áudio] e o sistema de áudio compatível com eARC está ligado. ARC (Audio Return Channel) (Apenas HDMI IN 3) No modo eARC* Consulte o Guia de Ajuda para mais detalhes. No modo ARC PCM linear de dois canais: 48 kHz 16 bits, Dolby

• O eARC estará disponível quando o software for atualizado. Visite o website de apoio da Sony (informações indicadas na contracapa) para as mais recentes informações. O modo eARC está ativo quando [modo eARC] está definido para [Auto], [Altifalante] está definido para [Sistema de áudio] e o sistema de áudio compatível com eARC está ligado. DIGITAL AUDIO OUT (OPTICAL) Tomada digital ótica (PCM linear de dois canais: 48 kHz 16 bits, Dolby Digital, DTS) (Mini-tomada estéreo) Auscultador 1, 2, 3 (HDD REC)*

n 1) Ranhura CAM (Módulo de Acesso Condicional) LAN Conector 10BASE-T/100BASE-TX (Dependendo do ambiente de operação da rede, a velocidade de ligação pode variar. A taxa de comunicação e qualidade de comunicação do modelo 10BASE-T/ 100BASE-TX não são garantidas no caso deste

Entrada para o altifalante do centro (conector com fixação) Outros Acessórios opcionais Suporte de parede: SU-WL450 Temperatura de operação 0 ºC – 40 ºC Humidade operacional 10 % – 80 % HR (não condensada)24

Alimentação, Ficha de Produto e outros Requisitos de alimentação 220 V - 240 V CA, 50 Hz Classe de eficiência energética KD-65AF9: B KD-55AF9: B Dimensões do ecrã (medido diagonalmente) (Aprox.) KD-65AF9: 163,9 cm / 65 polegadas KD-55AF9: 138,8 cm / 55 polegadas Consumo de energia No modo [Standard] KD-65AF9: 190 W KD-55AF9: 150 W No modo [Vívido] KD-65AF9: 521 W KD-55AF9: 401 W Consumo de energia anual médio*

0,50 W (34 W no modo de atualização do EPG/ software) Resolução do ecrã

3.840 pontos (horizontal) × 2.160 linhas (vertical)

Potência nominal USB 1/2 5 V , 500 mA MÁX USB 3 5 V , 900 mA MÁX Dimensões (Aprox.) (larg. × alt. × prof.) com suporte de fixação para mesas KD-65AF9: 144,9 × 83,2 × 32,0 cm KD-55AF9: 122,8 × 70,9 × 32,0 cm sem suporte de fixação para mesas KD-65AF9: 144,9 × 83,5 × 8,6 cm KD-55AF9: 122,8 × 71,1 × 8,6 cm Peso (Aprox.) com suporte de fixação para mesas KD-65AF9: 35,6 kg KD-55AF9: 30,0 kg sem suporte de fixação para mesas KD-65AF9: 27,2 kg KD-55AF9: 23,8 kg *1 Apenas em determinadas regiões/países/ modelos de televisor. *2 Consumo de energia por ano, com base no consumo de energia verificado com o televisor a funcionar 4 horas por dia durante 365 dias. O consumo de energia real irá depender da forma como o televisor é utilizado. *3 A energia em modo de espera (standby) especificada é atingida depois de o televisor concluir os processos internos necessários. *4 O consumo de energia em modo de espera (standby) irá aumentar quando o televisor estiver ligado à rede. Nota

• A disponibilidade dos acessórios opcionais depende dos países/região/modelo de televisor/stock.• O design e as características técnicas estão sujeitos a alteração sem aviso prévio. Aviso para a função de televisão digital

• A Televisão Digital (DVB terrestre, satélite e cabo), serviços interativos e funções de rede, podem não estar disponíveis em todos os países e áreas. Algumas funções podem não ser permitidas ou podem não funcionar corretamente com alguns fornecedores e ambientes de rede. Alguns fornecedores de serviço de Televisão podem cobrar uma taxa pelos seus serviços.

• Este televisor suporta transmissão digital

ilizando codecs MPEG-2, H.264/MPEG-4 AVC e H.265/HEVC, mas a compatibilidade com todos os sinais do operador/serviço, que pode mudar com o tempo, não pode ser garantida. Informação da marca registada

• Os termos HDMI e High-Definition Multimedia Interface e o logotipo HDMI são marcas ou marcas registradas da HDMI Licensing Administrator, Inc. nos Estados Unidos e em outros países.

• Fabricado sob licença da Dolby

boratories. Dolby, Dolby Audio, Dolby Vision e o símbolo duplo D são marcas comerciais da Dolby Laboratories.

• “BRAVIA”, e BRAVIA Sync são marcas comerciais ou registadas da Sony

owered by Gracenote” são marcas comerciais registadas ou marcas comerciais da Gracenote, Inc. nos Estados Unidos e/ou noutros países.

hromecast built-in, YouTube e outras marcas relacionadas e logos são marcas comerciais da Google LLC.25

• Wi-Fi®, Wi-Fi Alliance® e Wi-Fi Direct® são marcas comerciais registadas da Wi-Fi Alliance.

• Wi-Fi Protected Setup™ é uma marca comercial da Wi-Fi Alliance.

• O logo Wi-Fi CERTIFIED™ é uma marca de

ertificação da Wi-Fi Alliance.

• Para obter informações sobre patentes

TS, consulte http://patents.dts.com. Fabricado sob licença da DTS, Inc. DTS, o símbolo, & DTS e o símbolo em

onjunto são marcas comerciais registadas e Digital Surround é uma marca comercial da DTS, Inc. © DTS, Inc. Todos os direitos reservados.

• O símbolo da palavra e os logótipos Blue tooth® são marcas comerciais registadas da Bluetooth SIG, Inc. e qualquer utilização desses símbolos por parte da Sony Corporation está sob licença. Outras marcas comerciais e nomes comerciais são propriedade dos respetivos proprietários.

• Netflix é uma marca registada da Netflix,

• DiSEqC™ é uma marca comercial da EUTEL SAT. Este televisor suporta DiSEqC 1.0. Este televisor não se destina ao controlo de antenas motorizadas.

• TUXERA é uma marca comercial registada da T uxera Inc. nos EUA e outros países.

• O logótipo USB-IF SuperSpeed USB Trident é uma mar ca comercial registada da USB Implementers Forum, Inc.

• Todas as outras marcas registadas são

ropriedade dos seus respetivos proprietários.2
