KULLANIM KILAVUZU KD55AF9 SONY

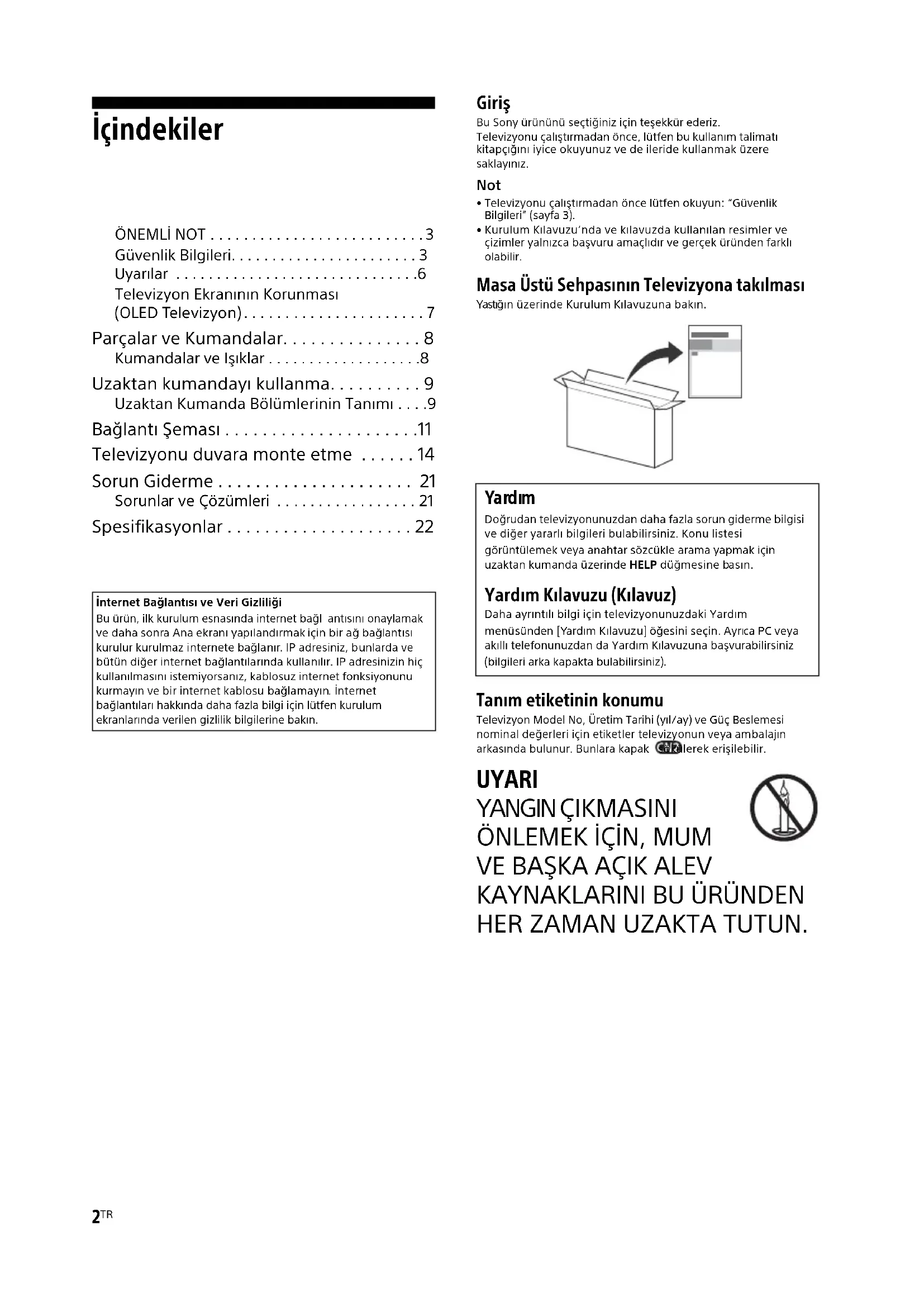

• İçindekiler ÖNEMLİ NOT p. 3
• Güvenlik Bilgileri p. 3
• Uyarılar p. 6
• Televizyon Ekranının Korunması (OLED Televizyon) p. 7
• Parçalar ve Kumandalar p. 8
• Kumandalar ve Işıklar p. 8
• Uzaktan kumandayı kullanma p. 9
• Uzaktan Kumanda Bölümlerinin Tanımı p. 9
• Bağlantı Şeması p. 11
• Televizyonu duvara monte etme p. 14
• Sorun Giderme p. 21
• Sorunlar ve Çözümleri p. 21
• Spesifikasyonlar Giriş Bu Sony ürününü seçtiğiniz için teşekkür ederiz.Televizyonu çalıştırmadan önce, lütfen bu kullanım talimatı kitapçığını iyice okuyunuz ve de ileride kullanmak üzere saklayınız. Not p. 22

• Televizyonu çalıştırmadan önce lütfen okuyun: “Güvenlik Bilgileri” (sayfa 3). • Kurulum Kılavuzu’nda ve kılavuzda kullanılan resimler ve çizimler yalnızca başvuru amaçlıdır ve gerçek üründen farklı olabilir. Masa Üstü Sehpasının Televizyona takılması Yastığın üzerinde Kurulum Kılavuzuna bakın. Tanım etiketinin konumu Televizyon Model No, Üretim Tarihi (yıl/ay) ve Güç Beslemesi nominal değerleri için etiketler televizyonun veya ambalajın arkasında bulunur. Bunlara kapak sökülerek erişilebilir. UYARI YANGIN ÇIKMASINI

HER ZAMAN UZAKTA TUTUN. İnternet Bağlantısı ve Veri GizliliğiBu ürün, ilk kurulum esnasında internet bağlantısını onaylamak ve daha sonra Ana ekranı yapılandırmak için bir ağ bağlantısı kurulur kurulmaz internete bağlanır. IP adresiniz, bunlarda ve bütün diğer internet bağlantılarında kullanılır. IP adresinizin hiç kullanılmasını istemiyorsanız, kablosuz internet fonksiyonunu kurmayın ve bir internet kablosu bağlamayın. İnternet bağlantıları hakkında daha fazla bilgi için lütfen kurulum ekranlarında verilen gizlilik bilgilerine bakın. Ya rd ım Doğrudan televizyonunuzdan daha fazla sorun giderme bilgisi ve diğer yararlı bilgileri bulabilirsiniz. Konu listesi görüntülemek veya anahtar sözcükle arama yapmak için uzaktan kumanda üzerinde HELP düğmesine basın. Yardım Kılavuzu (Kılavuz) Daha ayrıntılı bilgi için televizyonunuzdaki Yardım menüsünden [Yardım Kılavuzu] öğesini seçin. Ayrıca PC veya akıllı telefonunuzdan da Yardım Kılavuzuna başvurabilirsiniz (bilgileri arka kapakta bulabilirsiniz).3

Radyo Ekipmanı Beyanı Sony Visual Products Inc., KD-65AF9, KD-55AF9 radyo ekipmanı türlerinin 2014/53/EU Direktifiyle uyumlu olduğunu beyan etmektedir. AB uygunluk beyanının tam metni, aşağıdaki internet adresinde mevcuttur: http://www.compliance.sony.de/ Bu radyo ekipmanı, radyo spektrumu kullanımına ilişkin geçerli

ereklilikleri ihlal etmeden AB içerisinde çalıştırılabilir. Müşteriler için not: Aşağıd aki bilgiler sadece AB yönetmeliklerini uygulayan ülkelerde satılan cihazlar için geçerlidir. Televizyon kablosuz sistemi sadece aşağıd aki ülkelerde kullanılabilir: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, P L, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosova Bu cihaz Avrupa harici ülkelerde çalıştırılabilir. UYARI Dikkat Pil yanlış bir tip pille değiştirilirse patlama riski bulunur. Piller, yanıcı sıvı veya gazın patlamasına veya sızıntı yapmasına neden olabilecek şekilde güneş ışığı, ateş veya benzeri aşırı sıcaklığa veya aşırı derecede düşük hava basıncına maruz kalmamalıdır. Stabilite Tehlikesi Televizyon seti düşerek yaralanmaya veya ölüme neden olabilir. Televizyon setini asla dengesiz yerlere yerleştirmeyin. Televizyon seti düşerek yaralanmaya veya ölüme neden olabilir. Aşağıdaki gibi basit önlemler alınarak özellikle çocukların görebileceği çok sayıda yaralanma önlenebilir.

• Televizyon setinin üreticisi tarafından önerilen dolap veya

• Yalnızca televizyon setini güvenli bir şekilde destekleyebilen mobilyaları kullanın.

• Televizyon setinin destekleyen mobilyanın kenarında çıkıntı

luşturmadığından emin olun.

• Televizyon seti yüksek mobilya üzerine (örn. büfe veya kitaplık) mobilya ve televizyon setinin her ikisini de uygun bir desteğe sabitlemeden yerleştirmeyin.

• Televizyon setini, televizyon seti ile destekleyen mobilya arasına

onulabilecek örtü veya diğer malzemeler üzerine yerleştirmeyin.

• Televizyon seti düğmelerine erişmek için mobilyanın üzerine çıkma gibi tehlikeler konusunda çocukları uyarın. Mevcut televizyon seti yerinde tutulacak veya yeniden yerleştirilecek olursa, yukarıdaki uyarılar tekrar dikkate alınmalıdır. Montaj/Kurulum Herhangi bir yangın, elektrik çarpması veya hasar ve/veya yaralanma riskini önlemek amacıyla televizyon setini aşağıdaki talimatlara uygun olarak monte ediniz ve kullanınız. Şebeke bağl antısı veya koruyucu topraklamaya bağlı diğer aparatlar üzerinden bina tesisatının koruyucu topraklamasına ve koaksiyel kablo ile bir televizyon dağıtım sistemine bağlı olan aparatlar, bazı durumlarda yangın tehlikesi yaratabilir. Bu nedenle bir televizyon dağıtım sistemine bağlantı, belirli bir frekans aralığının altında elektrik yalıtımı sağlayan bir cihazla yapılmalıdır (galvanik izolatör, bkz. EN 60728-11). Montaj

• Menteşe kilidini gösterildiği gibi kaydırın ve tutun ve bir tık sesi duyana kadar orta bloğu çekin. Aksi halde TV düşerek ciddi kişisel yaralanmaya veya TV’nin hasar görmesine neden olabilir.

• Televizyon seti, erişimi kolay bir prizin yakınına monte

• Televizyonun düşüp yaralanma veya maddi hasara yol açmasını

nlemek için televizyonu sabit, düz bir yüzeye yerleştirin.

• Televizyonu çekilemeyeceği, itilemeyeceği veya devrilemeyeceği bir yere kurun.

• Televizyonu altı televizyon sehpasından (birlikte verilmez) dışarı çıkmayacak şekilde kurun. Televizyonun altı televizyon sehpasından dışarı çıkarsa, televizyon setinin devrilmesine, düşmesine ve ciddi yaralanmalara veya televizyonun hasar görmesine neden olabilir.

• Güvenlik sebebiyle, televizyon Masa Üstü durumundayken orta kapakları televizyonun arkasına mutlaka takın.

• Duvara monte etme işlemlerini sadece kalifiye servis personeli gerçekleştirmelidir.

• Emniyet nedenlerinden ötürü, Sony aksesuarlarını kullanmanızı

emle tavsiye ederiz, buna aşağıdaki bileşen de dahildir: SU-WL450 Duvar Askı Aparatı ÖNEMLİ NOT Bu ürün, 2-10-1 Osaki Shinagawa-ku Tokyo, 141-8610 Japonya adresinde bulunan Sony Visual Products Inc. tarafından veya adına imal edilmiştir. AB İth alatçısı: Sony Europe Limited. AB İth alatçısı veya ürün uygunluğu ile ilgili tüm başvurular imalatçının yetkili temsilcisi olan Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belçika’ya gönderilmelidir. Güvenlik Bilgileri Televizyonu Masa Üstü Sehpasına monte etmek için yeterli uzmanlığa sahip olmak gereklidir. Sehpa kurulumu için televizyon ile birlikte sağla nan Kurulum Kılavuzuna başvurun. Yanlış taşımanın veya hatalı montajın neden olduğu h asar veya yaralanmalardan Sony sorumlu değildir.

• Duvar Askı Aparatını televizyona takarken, Duvar Askı Aparatı ile verilen vidaları kullandığınızdan emin olun. Ürünle verilen vidalar, şekilde gösterildiği gibi Duvar Askı Aparatının bağlantı yüzeyinden itibaren ölçülerek tasarlanmıştır. Vidaların çapı ve uzunluğu , duvara-montaj braketinin modeline bağlı olarak değişiklik gösterir. Temin edilmiş vidaların haricinde başka vidaların kullanılması, TV setinin iç kısmının zarar görmesine veya düşmesine vs. neden olabilir. Nakliye

• Televizyon setini taşımadan önce, tüm kablolarını sökünüz.

• Büyük bir televizyon setini taşımak için iki veya üç kişi gerekir.

• Televizyon elle taşınırken aşağıda gösterildiği şekilde tutun. Panele ve ekranın etrafındaki muhafaza kasasına baskı uygulamayınız.

• Televizyon setini taşırken veya

onte ederken, yere koymayın.

• Televizyon setini taşırken,

arsıntılara ve aşırı titreşimlere maruz bırakmayınız.

• Televizyon setini tamir için taşırken veya yerini değiştirirken, orijinal karton ve ambalaj malzemelerini kullanarak paketleyiniz. Devrilmenin önlenmesi

Orta kapaklarını sökün. 2 Televizyonu, Televizyon Standına sabitleyin. Havalandırma

• Asla havalandırma deliklerini kapatmayınız veya kabinin içine herhangi bir şey sokmayınız.

• Televizyon setinin etrafında, aşağıd a gösterildiği gibi boş alan bırakınız.

• Yeterli hava sirkülasyonu sağlamak için mutlaka bir Sony Duvar Askı Aparatı kullanmanızı öneririz. Duvara monte edildiğinde Stand ile monte edildiğinde

• Uygun bir havalandırma sağlamak ve kir ve tozların birikmesini önlemek için: Televizyon setini düz, baş aşağı, arkaya doğru veya yana dönük şekilde monte etmeyiniz.

elevizyon setini bir raf, halı, yatak üzerine veya bir dolaba monte etmeyiniz. Televizyon setini perde veya gazete gibi şeylerle örtmeyiniz. Vida (M6) Duvar Askı Aparatı 8 mm - 12 mm Televizyonun arka kapağı M6 Vida (ürünle verilmez) Kablo (ürünle verilmez) Vida (ürünle verilmez) 8 mm - 12 mm 30 cm 10 cm 10 cm 10 cm Setin etrafında en az bu kadar boşluk bırakınız. 30 cm 10 cm 10 cm Setin etrafında en az bu kadar boşluk bırakınız. 1 cm Duvar5

Televizyon setini aşağıda gösterildiği gibi monte etmeyiniz. Ana elektrik kablosu Herhangi bir yangın, elektrik çarpması veya hasar ve/veya yaralanma riskini önlemek amacıyla, elektrik kablosu ve fişi ile ilgili olarak aşağıdaki hususlara riayet ediniz:

• Sadece Sony tarafından temin edilen elektrik kablolarını kullanınız, farklı tedarikçilerden temin edilenleri kullanmayınız.

• Fişi elektrik prizine tam olarak sokunuz.

• Televizyon setini sadece bir 220 V - 240 V AC elektrik kaynağı il

• Kablo bağlantılarını yaparken, güvenliğiniz için elektrik fişini çekmeyi unutmayınız ve ayaklarınızın kablolara dolaşmamasına dikkat ediniz.

• Televizyon seti ile ilgili bir iş yapmadan veya taşımadan önce,

lektrik fişini prizden çekiniz.

• Ana elektrik kablosunu ısı kaynaklarından uzak tutunuz.

• Elektrik fişini prizden çekiniz ve fişi düzenli olarak temizleyiniz. Eğer fiş tozla kaplanırsa ve nemlenirse, yalıtımı bozularak bir yangına neden olabilir. Not

• Ürünle birlikte verilen ana elektrik kablosunu başka bir cihazda kullanmayınız.

• Ana elektrik kablosunu aşırı derecede sıkıştırmayınız, bükmeyiniz veya kıvırmayınız. İçindeki iletkenler açığa çıkabilir veya kırılabilir.

• Ana elektrik kablosunda bir değiş iklik yapmayınız.

• Ana elektrik kablosunun üzerine ağır bir şey koymayınız.

• Elektrik fişini prizden çekerken kablosundan tutarak çekmeyiniz.

• Birden fazla cihazı aynı prize takmayınız.

• Gevşek durumdaki elektrik prizlerini kullanmayınız. Yasaklanmış Kullanım Televizyon setini, aşağıda belirtilenler gibi yerlerde, ortamlarda veya durumlarda kullanmayınız/monte etmeyiniz, aksi halde televizyon seti arıza yapabilir ve yangına, elektrik çarpmasına, hasara ve/veya yaralanmaya neden olabilir. Yer :

• Dış mekanlara (direk güneş ışığı altına), deniz kıyısına, bir gemiye veya başka bir tekneye, bir aracın içine, medikal kurumlara, dengesiz yerlere, suyun, yağmurun, nemin veya dumanın olduğu yerlerin yakınına. Ortam:

• Sıcak, nemli veya aşırı tozlu yerler; böceklerin girebileceği yerler; mekanik titreşime maruz kalabilecek yerler, yanıcı maddelerin yanı (mumlar, v.s.). Televizyon setine su damlaları veya su sıçramaları gelmemelidir ve vazo gibi içi sıvı dolu eşyalar televizyonun üzerine konulmamalıdır. Durum:

• Elleriniz ıslakken, cihazın kasası açıkken veya üretici tarafından önerilmeyen aksesuarlar kullanıldığında cihazın kullanımı. Yıldırımlı havalarda televizyon setinin elektrik ve anten bağlantısını çekiniz.

• Televizyonun açık bir alana taşacak biç imde monte edilmesi. Televizyona çarpılması nedeniyle yaralanma veya maddi hasar oluşabilir.

• Televizyonun nemli veya tozlu bir yere

ya yağlı dumanın veya buharın bulunduğu bir odaya (yemek pişirme tezgahı veya nemlendirme cihazların yakınına) yerleştirilmesi. Aksi taktirde yangın, elektrik çarpması veya deforme olma riski oluşur.

• Televizyonun doğru dan güneş ışığı, bir radyatörün yakını veya bir ısıtma kanalı gibi, aşırı sıcaklıklara maruz kalacağı yerlere monte edilmesi. Televizyon, kasasının deforme olmasına ve/ veya televizyonunu arızalanmasına sebep olacak kadar aşırı ısınabilir.

• Televizyon bir halka açık hamamın veya

aplıcanın soyunma odasına yerleştirilirse, havadaki sülfür vb. sebebiyle televizyon zarar görebilir.

• En iyi resim kalitesi için, ekranı aydınlatmalara veya güneş ışığına doğrudan maruz bırakmayın.

• Televizyonu soğuk bir yerden sıcak bir yere taşımaktan kaçının. Ani oda sıcaklığı değişimleri nem yoğunlaşmasına yol açabilir. Bu, televizyonun görüntüleri ve/veya renkleri kötü görüntülemesine yol açabilir. Böyle durumlarda televizyonu açmadan önce nemin tamamen buharlaşmasını bekleyin. Kırık parçalar:

• Televizyon setine herhangi bir şey fırlatmayınız. Ekran camı çarpma etkisi ile kırılabilir ve ciddi yaralanmalara neden olabilir.

• Eğe r televizyon setinin yüzeyinde çatlama olursa, elektrik kablosunu prizden çekinceye kadar dokunmayınız. Diğer durumlarda ise elektrik çarpmasına neden olabilir. Kullanılmadığında

• Eğer televizyon setini uzunca bir süre kullanmayacaksanız, çevresel ve emniyet nedenlerinden ötürü televizyon setinin fişi prizden çekilmelidir.

• Televizyon setini sadece kapatmış olduğunuzda elektrik beslemesi kesilmiş olmayacağından, televizyon setinin elektriğini tamamen kesmek için fişini prizden çekiniz.

• Bazı televizyon setleri, düzgün çalışabilmesi için bekleme

urumunda bırakılmasını gerektiren özelliklere sahip olabilir. Çocuklar için

• Çocukların televizyon setine tırmanmalarına izin vermeyiniz.

• Küçük aksesuarları, çocukların yanlışlıkla yutmaması için, çocukların ulaşamayacağı yerlere kaldırınız. Aşağıdaki problemler ortaya çıkarsa... Aşağıdaki problemlerden birinin olması durumunda, televizyon setini kapatınız ve fişini prizden çekiniz. Satıcınızdan veya Sony yetkili servisinden, kalifiye servis personelince kontrol edilmesini talep ediniz. Eğer:

• Elektrik kablosu hasarlıysa.

• Elektrik prizi gevşek durumdaysa.

• Düşmeden, darbelerden veya bir şeyin çarpmasından ötürü

elevizyon seti hasar görmüşse.

• Herhangi bir sıvı veya katı cisim kasadaki menfezlerden içeri düşerse. TV Sıcaklığı Hakkında TV uzun süre kullanıldığında panelin çevresi ısınır. Ellediğinizde sıcaklığı hissedebilirsiniz. Hava sirkülasyonu tıkalı. Duvar Duvar6

Televizyonu seyretme

• Televizyonun zayıf ışık altında veya uzunca bir süre seyredilmesi gözlerinizi yoracağından, televizyonu orta dereceli bir ışık altında seyrediniz.

• Kulaklık kullanırken, işitme hasarına neden olabileceğinden sesi aşırı seviyelerde olmayacak şekilde ayarlayınız. OLED Ekran

• OLED ekranın yüksek teknolojiyle üretilmiş ve piksellerin % 99,99’undan fazlasının etkin olmasına rağmen, OLED ekranda sabit siyah noktalar veya sabit ışıklı noktalar (beyaz, kırmızı, mavi veya yeşil) görülebilir. Bu OLED ekranın bir yapısal özelliğidir ve bir arıza değildir.

• Ön filtreye bastırmayınız veya çizmeyiniz yada bu televizyon

etinin üzerine eşyalar koymayınız. Görüntü eşit dağıtılmamış olabilir veya OLED ekran zarar görmüş olabilir.

• Televizyon seti kullanımdayken ekran ve kasa ısınabilir. Bu, bir fon ksiyon bozukluğu değildir.

• Televizyonunuzu atacağınız zaman mutlaka yerel kanun ve düzenlemelerinize uyun. Ekran yüzeyi veya televizyon kasasının kullanımı ve temizliği Temizlik işlemlerinden önce, televizyon setine bağlı olan elektrik kablosunun fişini prizden çekiniz. Malzeme aşınmasını veya ekran kaplamasının aşınmasını önlemek için aşağıdaki önerilere riayet ediniz.

• Ekranın/kasanın tozunu almak için, yumuşak bir bez ile nazikçe siliniz. Eğer toz çıkmıyorsa, çok seyreltilmiş bir deterjan solüsyonu ile hafifçe nemlendirilmiş yumuşak bir bezle siliniz.

• Kesinlik TV’ye doğrud an su ve deterjan püskürtmeyin. Ekranın altına veya dış parçalara sızabilir ve TV’nin içine girebilir, bu TV’de olası hasara neden olabilir.

• Aşındırıcı bir bez, alkali/asitli bir temizleyici,

şındırıcı temizlik tozu veya alkol, benzin, tiner veya böcek ilacı gibi uçucu çözücüler kullanmayınız. Bu tür materyallerin kullanılması kauçuk ya da vinil malzemelere uzun süreli temas etmesi ekran yüzeyine veya kasa malzemesine zarar verebilir.

• Ellerinizde el veya güneş kremi gibi her hangi bir kimyasal varsa

elevizyona dokunmayın.

• Uygun bir havalandırma sağlamak için havalandırma deliklerine periyodik olarak vakum uygulanması önerilmektedir.

• Televizyon setinin açısını ayarlarken, televizyon setinin yerinden oynamasını veya tablasından kayıp düşmesini önlemek için yavaşça hareket ettiriniz. Opsiyonel Ekipmanlar

• Elektromanyetik radyasyon yayan opsiyonel bileşenleri veya herhangi bir ekipmanı televizyon setinden uzak tutunuz. Aksi halde görüntü bozulması ve/veya seste parazitlenme olabilir.

• Bu ekipman test edilmiştir ve 3 metreden kısa bir bağla ntı sinyal kablosu kullanıldığında EMC Yönetmeliğinin belirlediği sınırlarla uyumlu olduğu görülmüştür.

• Bu ekipman test edilmiştir ve karasal/uydu/CATV terminali için 30 metreden kısa bir RF kablosu kullanıldığında EMC Yönetmeliğinin belirlediği sınırlarla uyumlu olduğu görülmüştür. F tipi fiş önerisi İç tel, bağlantı parçasından azami 1,5 mm dışarı çıkmalıdır. Ünitenin Kablosuz Fonksiyonu

• Bu ekipmanın tıp cihazlarının (kalp pili vs.) yakınında çalıştırılması tıp cihazlarının arızalanmasına neden olabilir.

• Bu birim şifreli sinyaller gönderip/almakla birlikte, dışarıdan

insiz müdahalelere karşı dikkatli olun. Bu konuyla ilgili karşılaşılabilecek sorunlarda şirketimiz sorumluluk kabul etmemektedir.

• Bu ekipman, bu cihazın anteni ile bir kişinin vücudu arasında 20 cm veya daha fazla bir mesafe bırakacak şekilde kurulmalı ve çalıştırılmalıdır. Uzaktan kumandayı kullanımla ilgili not

• Pilleri takarken kutupları doğru yerleştirdiğinizden emin olunuz.

• Farklı tipte pilleri bir arada veya eski ve yeni pilleri karıştırarak kullanmayınız.

• Pilleri, çevreye saygılı bir şekilde imha ediniz. Belirli bölgelerde

illerin imhasıyla ilgili düzenlemeler olabilir. Lütfen yerel makamlarınıza danışınız.

• Uzaktan kumandayı dikkatli kullanınız. Düşürmeyiniz veya üzerine basmayınız ya da üzerine herhangi bir sıvı dökmeyiniz.

• Uzaktan kumandayı bir ısı kaynağı yakınına veya direk güneş ışığı alan bir yere ya da nemli bir odaya koymayınız. Televizyon setinin imhası Eski Elektrikli ve Elektronik Ekipmanın İmhası (Avrupa Birliği ve ayrı toplama sistemi bulunan diğer ülkeler için uygundur) Ürün veya ambalajı üzerindeki bu simge, bu ürünün bir evsel atık gibi görülmemesi gerektiğini belirtir. Bunun yerine, elektrikli ve elektronik ekipmanın geri dönüşümü için uygun bir toplama noktasına teslim edilmelidir. Bu ürünün doğru bir şekilde imha edilmesini sağlayarak, atık üzerinde uygulanabilecek yanlış bir işlemin çevre ve insan sağlığı açısından doğurabileceği olumsuz sonuçların önlenmesine katkıda bulunmuş olursunuz. Materyallerin geri dönüştürülmesi doğal kaynakların korunmasına yardımcı olacaktır. Bu ürünün geri dönüşümü hakkında ayrıntılı bilgi için lütfen ilgili belediye birimi veya ürünü satın aldığınız mağazayla iletişime geçin. Uyarılar Azami 1,5 mm (F tipi fişin referans çizimi) Azami 7 mm7

Atık pillerin bertarafı (Avrupa Birliği’nde ve ayrı toplama sistemlerine sahip diğer ülkeler için uygundur) Pilin veya paketin üzerindeki bu simge, bu ürünle birlikte verilen pile evsel atık olarak işlem yapılmaması gerektiğini gösterir. Bazı piller üzerinde bu simgenin yanı sıra, kimyasal bir simge yer alır. Pil, % 0,004 oranından daha fazla kurşun içeriyorsa kurşunun kimyasal simgesi (Pb) de eklenir. Bu pillerin doğru şekilde bertaraf edilmesini sağlayarak, pil atıklarına uygun olmayan biçimde işlem yapılmasının neden olabileceği, çevre ve insan sağlığı açısından potansiyel olumsuz sonuçları önlemeye yardımcı olursunuz. Materyallerin geri dönüştürülmesi doğal kaynakların korunmasına yardımcı olacaktır. Güvenlik, performans ya da veri bütünlüğünün korunması gibi bir sebeple, kalıcı olarak bağlanmış entegre bir pilin kullanılması gerekiyorsa bu pil yalnızca yetkili servis personeli tarafından değiştirilmelidir. Pile uygun biçimde işlem yapıldığından emin olmak için ürünü ömrünün sonunda elektrikli ve elektronik ekipmanların geri dönüşümü için uygun bir toplama noktasına teslim edin. Diğer bütün piller için lütfen üründeki pillerin nasıl güvenli bir şekilde çıkarılacağını gösteren bölüme bakın. Atık pilleri, geri dönüştürülmeleri için uygun bir toplama noktasına teslim edin. Bu pilin geri dönüşümü hakkında ayrıntılı bilgi için bölgenizdeki belediyeyle, evsel atık bertaraf hizmetleriyle ya da ürün veya pili satın aldığınız mağazayla iletişime geçin. Üretici Firma: Sony Visual Products Inc. 2-10-1 Osaki Shinagawa-ku Tokyo, 141-8610 Japonya Telefon: (+81 3) 6748 2111 Türkiye İrt ibat Numaraları: Tel: 0216-633 98 00 Faks: 0216-632 70 30 e-mail: bilgi@eu.sony.com AEEE Yönetmeliği ne Uygundur PCB içermez İtha latçı Firma: Sony Eurasia Pazarlama A.Ş. Adres: Onur Ofis Park Plaza Saray Mah. Ahmet Tevfik İle ri Cad. No:10 34768 Ümraniye İstanbul Türkiye Sony Bilgi ve Danışma Hattı: 444 SONY (7669) (+90 216) 633 98 00 Ekranı Hasarlara Karşı Koruma Önlemleri Görüntü tutulumu OLED televizyonlarda, kullanılan malzemelerin özelliklerinden dolayı görüntü tutulumu (görüntünün yapışması) görülebilir. Görüntü tutulumu, görüntüler ekranda aynı konumda tekrarlanarak ve uzun süre görüntülendiğinde oluşabilir. Bu televizyonun bir arızası değildir. Görüntü tutulumuna yol açabilecek görüntülerin görüntülenmesini önleyin. Aşağıda görüntü tutulumuna yol açabilecek görüntü örnekleri bulunmaktadır:

• Ekranın tepesinde ve altında ve/veya solunda ve sağında siyah çubukların bulunduğu görüntüler. (örneğin, Letterbox formatı, 4:3 ekran, Standart tanımlı görüntüler)

• Fotoğr aflar gibi sabit görüntüler.

• Ekranın bazı kısımlarında sabit içeriği bulunabilecek video oyunları.

• Ekran menüleri, program rehberleri, kanal logoları vb.

• Uygulamaların sabit içerikleri.

• Haberler ve haber başlıklarda kullanılan kayar yazı bantları. Görüntü tutulumu riskini azaltmak için:

• Sony, televizyonu uzaktan kumandadaki veya televizyondaki güç düğmesine basarak normal olarak kapatmanızı tavsiye eder.

• Ekranı doldurmak üzere siyah çubukları kaldırmak için [Geniş Mod] öğesini değiştirin [Geniş Mod] haricinde bir [Normal] seçin.

• / düğmesine basarak OSD’yi (On Screen Display - Ekran Menüsü) kapatın ve bağl ı ekipmanların menüleri kapatın. Ayrıntılar için bağlı ekipmanların kullanım kılavuzlarına başvurun.

• Ekranda parlak renkli (beyaz dahil) sabit görüntülerin, saatlerin veya logoların görüntülenmesini önleyin.

• Resim ayarlarını ortam koşullarına göre değiştirin. Evde kullanım için veya istasyon logosu ve benzerinin sık görüntülendiği içerikleri izlerken Standart Resim önerilir. Görüntü tutulumunun azaltılmasına/önlenmesine yardımcı olmak

in televizyonda aşağıdaki özelikler bulunur. Panel yenileme Panel yenileme, uzun süre kullanıldıktan sonra televizyon ekranının eşit dağıtılmasını sağlamak üzere otomatik olarak çalıştırılır. Panel yenileme manuel olarak da yürütülebilir ve sadece görüntü tutulumu çok belirginse veya [Panel yenilemesi bitmedi…] mesajını gördüğünüzde yürütülmelidir. Dikkat:

• Panel yenileme işleminin panel üzerinde olumsuz etkisi olabilir. Kural olarak panel yenileme işlemini sadece yılda bir kez yapın; yılda birden fazla kez yaparsanız panelin ömrünü kısaltabilirsiniz.

• Panel yenileme işleminin tamamlanması yaklaşık bir saat sürer.

• Panel yenileme sırasında ekranda bir beyaz çizgi

rüntülenebilir; bu televizyonun bir arızası değildir.

• Panel yenileme ancak oda sıcaklığı 10 ºC ile 40 ºC arasındayken çalışır. Piksel değişikliği Görüntü tutulumunu önlemek için görüntüyü ekranda otomatik olarak kaydırır. Diğer özellik Sabit görüntüler, saatler, parlak renkler veya logolar vb. görüntülenirken ekran parlaklığı otomatik olarak azaltılır. Televizyon Ekranının Korunması (OLED Televizyon)8

Parçalar ve Kumandalar (Güç) / + / – Televizyon kapalıyken,Açmak için tuşuna basın.Televizyon açıkken,Kapatmak için tuşunu basılı tutun.Fonksiyonu deği ştirmek için öğesine sürekli basın, daha sonra + veya – düğmesine basın:•Ses düzeyini ayarlar.• Kanalı seçin.• Televizyonun giriş kaynağını seçme. Uzaktan kumanda sensörü*

/ Aydınlatma LED’i Aydınlatma LED’i, televizyonun durumuna göre yanıp söner.Daha fazla bilgi için, Yardım Kılavuzuna şvurun. Dahili mikrofon*

Sesli Arama için eller serbest dahili mikrofonu kullanın. Dahili mikrofonu etkinleştirmek için HOME tuşuna basın ve ardından [Ayarlar] [Google] seçeneğini seçin. Dahili mikrofon LED’i Dahili mikrofon etkinleştirildiğinde dahili mikrofon LED’i sarı renkte yanar. Dahili mikrofon LED’i devre dışı bırakılabilir.* *1 Sensörün yakınına herhangi bir şey koymayın.*2 Dahili mikrofon, yazılım güncellendiğinde kullanılabilir olacaktır. En yeni bildiler bilgiler için Sony destek web sitesini ziyaret edin (bilgiler arka kapakta verilmiştir). Sesli Arama için bir internet bağlantısı gereklidir. Dahili mikrofonla Sesli Arama sadece belirli bölge/ülke/dillerde kullanılabilir. Sesli Arama dahili mikrofon ile etkinleştirildiğinde dahili mikrofon sürekli dinlemede olduğu için, bekleme modundaki güç tüketimi artar. *3 Daha fazla bilgi için Çevrimiçi Yardım Kılavuzuna bakın (sayfa 2). Kumandalar ve Işıklar ȫȬȪ9

Uzaktan kumandayı kullanma / (Giriş seçimi/Teleteksti dondurma) Televizyon modundayken: Giriş kaynağını görüntüleyin ve seçin.Teletekst modundayken: O anki sayfayı ndurur. (Televizyon beklemede) Televizyonu açar veya kapatır (bekleme modu). DIGITAL/ANALOG Dijital ile analog mod arasında geçiş yapar. TV/RADIO TV veya RADIO yayınları arasında geçiş yapar. EXIT Bir önceki ekrana döner veya menüden çıkar. Bir Etkileşimli Uygulama hizmeti varsa, hizmetten çıkmak için basın. Uzaktan Kumanda Bölümlerinin Tanımı Uzaktan kumandanın şekli, yeri, bulunabilirliği ve uzaktan kumanda düğmesinin çalışma şekli bölgeye/ülkeye/televizyon modeline göre değişir. MIC (Mikrofon)Sesli Arama* işlevini kullanın. (örn. çeşitli içerikleri sesle arama.)EXT.BOX MENUBağlı Harici Kutu (kablo/uydu kutusu) menüsünü gösterin.• Dahili IR Blaster'li modellerde IR Blaster'i bağlayın ve kurulumunu yapın (sayfa 12).• IR Blaster verilmediğinde/ bağlanmadığında, bazı HDMI CEC uyumlu cihazlarda Harici Kutu menüsü görüntülenebilir. //// (Navigasyon D-Pedi) Ekran üzeri menü navigasyonu ve seçimi. Bir televizyon kanalına veya bir girişe geçin ve TV Menü Çubuğunu görüntüleyin.* Sesli Arama için bir internet bağlantısı gereklidir.10

Rakam düğmeleri / (Bilgi/Gizli metni göster) Bilgi gösterir. (Teletekst) Teletekst bilgisini görüntüler. Google Play “Google Play” çevrimiçi hizmetine erişir. NETFLIX (Sadece belirli bölgelerde/ ülkelerde/televizyon modellerinde) “NETFLIX” çevrimiçi hizmetine erişir. Renkli tuşlar O anki fonksiyonu gerçekleştirir. ACTION MENU İçeriksel fonksiyonları listeler. GUIDE/ Dijital program rehberini görüntüler. APPS Farklı hizmetler veya uygulamalara erişim sağlayın. BACK/ Önceki ekrana geri döner. HOME Televizyonun Home Menüsünü görüntüler. +/– (Ses) Ses düzeyini ayarlar. (Atla) İki kanal veya giriş arasında geçiş yapar. Televizyon o anki kanalla seçilmiş son kanal veya giriş arasında geçiş yapar. (Sessiz) Sesi kapatır. Sesi eski düzeyine getirmek için tekrar basın. İpucu

• tuşunu basılı tutarak erişilebilirliği açıp kapatabilirsiniz. PROG +/–// Televizyon modundayken: Kanalı seçin. Teletekst modundayken: Sonraki () v eya önceki () sayfayı seçer. AUDIO O an izlenmekte olan program için dili değiştirir.

Televizyondaki ve bağlı BRAVIA Sync uyumlu cihazdaki medya içeriklerini çalıştırır. (Altyazı ayarları) Altyazıyı açar veya kapatır (bu özellik mevcutsa). HELP Yardım menüsünü gösterir. Yardım Kılavuzu’na buradan erişilebilir. REC O anki programı USB HDD kaydetme fonksiyonuyla kaydeder. TITLE LIST Başlık listesini görüntüler.11

Bağlantı Şeması Bağlantılarla ilgili daha fazla bilgi için, uzaktan kumandada HELP tuşuna basarak Yardım Kılavuzuna başvurun.

Kablo/Anten/Harici Kutu Yönlendirici Uydu Dijital fotoğraf kamerası/Kamkorder/USB depolama medyasıKulaklık< 14 mm BlasterHDMI CihazıHDMI CihazıVCR/ Video oyun geliştirme/ DVD oynatıcı/Kamkorder/Harici Kutu* < 14 mmKoşullu Erişim ModülüHDMI CihazıOptik Ses Girişli Ses SistemiAV alıcısıDijital fotoğraf kamerası/Kamkorder/ USB depolama medyası/ USB HDD cihazıDijital fotoğraf kamerası/Kamkorder/ USB depolama medyası ARC/ HDMI Cihazlı Ses Sistemi12

• Ücretli televizyon hizmetlerine erişim sağlar. Ayrıntılar için CAM ile birlikte verilen kullanım kılavuzuna bakın.

• Akıllı kartı doğruda n televizyonun CAM yuvasına takmayın. Bu, yetkili satıcınız tarafından sağlanan modüle takılmalıdır.

• CAM bazı ülkelerde/bölgelerde

steklenmez. Yetkili satıcınıza danışın.

• İn ternet videosunu kullandıktan sonra bir dijital programa geçtiğinizde bir CAM mesajı görüntülenebilir.

• Televizyonunuzun hoparlörlerini orta hoparlör olarak kullanmak için, AV alıcısının çıkışını televizyonunuzun CENTER SPEAKER IN girişine bağlayın.

• Kabloları bağl amadan önce, hem televizyonun hem de AV alıcısının elektrik kablolarını prizden çıkartın.

• [Hoparlör] öğe sinin [Ses sistemi] olarak ayarlanmış olduğundan emin olun: ACTION MENU tuşuna basın ve [Hoparlör] [Ses sistemi] seçeneğini seçin. CENTER SPEAKER IN girişi bir AV alıcısına bağla nmadığında hışırtı sesi oluşmasını önlemek için aşağıdaki ayarı değiştirin. HOME tuşuna basın, [Ayarlar] [Ses]’i seçin ve [TV merkezi hoparlör modu]’nu devre dışı bırakın. (RF girişi), (Uydu girişi)

• Karasal/kablo yayını ve uydu için bağlantılar. Bağlantı adımları: SUB. MAIN Anten

• SUB. jakına, yalnızca, Tek Kablolu Dağıt ımlı EN50494 hariç iki alıcı modu kullanırken bağlayın. / AV IN

• Kompozit bir bağlantı için, bir Analog Uzatma Kablosu kullanın (ürünle verilmez).

• Harici Kutunuzu (kablo/uydu kutusu) kontrol etmek için Sony uzaktan kumandasını kullanın. IR Blaster Kablosunu*

televizyonunuzdaki IR Blaster bağlantı noktasına takın. Diğer ucu aşağıda gösterildiği şekilde yerleştirin.

• IR Blaster kurulumu için HO ME öğelerine basın ve [Ayarlar] [Harici girişler] [IR Blaster ayarı] öğelerini seçin. HDMI IN 1/2/3/4

• HDMI arabirimi dijital video ve sesi tek bir kablo üzerinden aktarabilir.

• Yüksek kaliteli 4K 50p / 60p içeriklerin keyfini çıkarmak için bir Premium Yüksek Hızlı HDMI kablosu bağlayın ve [HDMI sinyal formatı]’nı [Gelişmiş format] olarak ayarlayın. Bu ayarı bağl anmış olan her HDMI IN terminalinde tek tek yapın. Desteklenen formatların ayrıntıları için, bu kılavuzdaki Desteklenen formatların ayrıntıları için, bu kılavuzdaki “Spesifikasyonlar” bölümüne bakın (sayfa 22-24). 10 mm 3,5 mm

• HDMI IN 3 ARC (Audio Return Channel) Ses sisteminize televizyonun sesini bağla mak için ses sisteminizi HDMI IN 3'ye bağlayın. HDMI ARC'yi destekleyen bir ses sistemi, televizyona video gönderebilir ve aynı HDMI kablosuyla televizyondan ses alabilir. Ses sisteminiz HDMI ARC'yi desteklemiyorsa, DIGITAL AUDIO OUT (OPTICAL) ile ek bir bağlantı gereklidir.

• Büyük bir USB cihazının bağlanması, yanındaki cihazlarla etkileşmesine yol açabilir.

• Büyük USB cihazlarını USB 1 jakına bağla yın.

• USB HDD cihazı USB 3 portuna (mavi) bağla yın. (Kulaklık)

• Yalnızca 3 kutuplu stereo mini jakı destekler.

• Sesi aynı anda hem kulaklıktan hem de

elevizyon hoparlörlerinden alamazsınız. *1 Sadece SCART AV OUT bulunan bir harici cihazla bir SCART-RCA adaptörü ve Analog Uzatma Kablosu kullanın.*2 Sadece belirli bölgelerde/ülkelerde/televizyon modellerinde. Not

• Kablolar yan terminale bağlıyken ve yan kapaklarını takamazsınız.• Gelecekte başvurmak üzere yan kapakları mutlaka klayın.14

Televizyonu duvara monte etme Bu televizyonun kullanım kılavuzu sadece televizyonu duvara monte etmeden önceki montaj adımlarını gösterir. Müşterilere: Ürün koruması ve güvenlik nedenleriyle, Sony televizyonunuzun montajının kesinlikle Sony bayileri veya lisanslı yüklenicileri tarafından yapılmasını önerir. Cihazı kendiniz monte etmeye çalışmayın. Sony Bayilerine ve Yüklenicilerine: Bu ürünün montajı, periyodik bakımı ve muayenesi sırasında emniyete çok dikkat edin. Televizyonu duvara monte etmek için Duvar Askı Aparatı SU-WL450 (ürünle verilmez) kullanın. Duvar Askı Aparatını monte ederken, Duvar Askı Aparatıyla birlikte verilen kullanım kılavuzuna ve

ontaj kılavuzuna da başvurun. Not

• Sökülen vidaları, çocuklardan uzakta ve güvenli bir yerde sakladığınızdan emin olun.
• Duvara montaj kurulumu için hazırlarken televizyonu mutlaka tutun.• Lütfen televizyonu duvara monte ettikten sonra köşe koruyucuları çıkarın.Duvar Askı Aparatı takma talimatları için Televizyon modelinizin ürün sayfasındaki Kurulum Bilgilerine (Duvar Askı Apar atı) bakın. www.sony.eu/support/ Bu ürünü kurmak, özellikle de duvarın televizyonun ağırlığına dayanacak güçte olduğunu belirlemek için yeterli uzmanlık gereklidir. Bu ürünün duvara montajını mutlaka Sony bayilerine veya lisanslı yüklenicilerine yaptırın ve montaj sırasında emniyete gerekli dikkati gösterin. Yanlış taşımanın veya hatalı montajın neden olduğu hasar veya yaralanmalardan Sony sorumlu değildir.15

Televizyonun Karton Kutudan Duvara monte edilmesi 1 Yastığı sökün ve parçasını (televizyonla verilir) televizyonun arkasına takın. Not

• Elektrikli tornavida kullanıyorsanız torku yaklaşık 1,5 N·m {15 kgf·cm} olarak ayarlayın.16

2 Vidaları televizyonunun arkasından sökün.17

Televizyonun Masa Üstü Sehpasından Duvara Monte Edilmesi 1 Köşe korumalarını yerleştirin. 2 Orta kapaklarını sökün. 3 Vidaları çıkarın. x 318

4 Stand tabanını ayırın. 5 Menteşe kilidini açarak orta bloğu kapatın.

6 parçasını (televizyonla verilir) televizyonun arkasına takın. Not

• Elektrikli tornavida kullanıyorsanız torku yaklaşık 1,5 N·m {15 kgf·cm} olarak ayarlayın.20

7 Vidaları televizyonunun arkasından sökün.21

Sorun Giderme Siyah ekran, ses yok, donmuş görüntü, televizyon yanıt vermiyor ya da ağ kaybedildi gibi sorunlar için genel sorun giderme amacıyla aşağıdaki adımları izleyin. 1 Bir mesaj görüntülenene kadar uzaktan kumanda üzerindeki güç düğmesine basarak televizyonu yeniden başlatın. Televizyon yeniden başlatılacaktır. Televizyon düzelmiyorsa, ana elektrik kablosundan televizyonun fişini çekmeyi ve üç dakika sonra tekrar takmayı deneyin. 2 Uzaktan kumandada HELP tuşuna basarak Yardım menüsüne başvurun. 3 Televizyonunuzu İnternete bağlayın ve bir yazılım güncellemesi gerçekleştirin. Sony, televizyonunuzun yazılımını hep güncel tutmanızı tavsiye eder. Yazılım güncellemeleri, televizyon performansınızı geliştirir ve yeni özellikler ekler. 4 Sony destek web sitesini ziyaret edin (bilgiler arka kapakta verilmiştir). Televizyonun fişini takıp tekrar çıkarttığınızda, uzaktan kumandadaki veya televizyondaki güç düğmesine bassanız bile televizyon bir süre açılmayabilir. Sistemin başlatılması zaman alır. Yaklaşık bir

kika bekleyip tekrar çalıştırın. Sorunlar ve Çözümleri Aydınlatma LED’i kırmızı yanıp söndüğü zaman. Kaç kez yanıp söndüğünü sayın (zaman aralığı üç saniyedir). AC elektrik fişini çekerek televizyonu üç dakikalığı na kapatın, daha sonra Televizyonu açın. Sorun devam ederse, ana elektrik kablosu bağlantısını kesin ve aydınlatma LED’inin kaç kez yanıp söndüğü bilgisiyle birlikte satıcınıza ya da Sony servis merkezine başvurun. Yerden/kablolu servis alınamıyor. Anteni/kablo bağlantısını ve güçlendirici ayarlarını kontrol edin. Uzaktan kumandada DIGITAL/ANALOG tuşuna basarak yerden/kablolu servisi seçin. Yayın servisi görüntülenmiyorsa, TV tuşuna basın ve ardından DIGITAL/ANALOG tuşuna basın. Yakınlarda sağlanan güçlü bir sinyal varsa, yer sinyali bastırılabilir. Dijital ince ayarlarda [LNA (CH ---)] seçeneğini [Kapalı] olarak ayarlayın. Yeni bir eve taşındıktan ya da yeni servisler almaya çalıştıktan sonra, [Dijital ayarlar] seçeneğini seçerek bir servis araması yapın. Uydu servisi alınamıyor. Uydu kablosu bağlantısını kontrol edin. [Sinyal yok. LNB yüksek yüklenim tespit edildi…] mesajı görüntülendiği zaman, ana elektrik kablosunu sökün. Ardından uydu kablosunun hasar görmemiş olduğundan ve uydu konektöründe uydu sinyalinin kısa devre yapmamış olduğundan emin olun. Uzaktan kumanda çalışmıyor. Pilleri değiştirin. Uzaktan kumanda üzerindeki EXT.BOX MENU düğmesi çalışmaz. IR Blaster'i bağlayın ve kurulumunu yapın (sadece birlikte verilen IR Blaster'li modeller) (sayfa 12). HDMI CEC uyumlu cihazı bağlayın (birlikte verilen IR Blaster'lı modeller hariç) ve bu giriş için değiştirin. Yayın için ebeveyn kilidi şifresi unutuldu. PIN kodu olarak 9999 girin ve seçeneğini seçin [PIN Kodunu değiştirin]. Televizyonun çevresi ısınıyor. Televizyon uzun süre kullanıldığında, televizyonun çevresi ısınır. Buraya elle dokunduğunuzda sıcaklığı hissedebilirsiniz. Televizyon izlerken ekran kararıyor. Görüntünün tamamı veya bir kısmı sabit kalıyorsa, görüntü tutulumunu önlemek için ekran parlaklığı kademeli olarak azaltılır. Bu televizyonun bir arızası değildir. Görüntü tutulumu konusunda endişelisiniz. Aynı görüntü tekrarlanarak veya uzun süre

rüntülendiğinde görüntü tutulumu oluşabilir. Görüntü yapışmasını azaltmak için, televizyonunuzu normal olarak uzaktan kumanda veya televizyon üzerindeki güç tuşuna basarak kapatın. Not

• Panel yenileme işlemini görüntü tutulumu ancak çok belirginse yapın. Kural olarak panel yenileme işlemini sadece yılda bir kez yapın. Panelin ömrünü kısaltabileceği için yılda birden fazla kez yapmaktan kaçının.• Saatler, logolar ve parlak renkler (beyaz dahil) içeren görüntüler kolayca görüntü tutulumuna yol açabilir. Bu tip görüntüleri uzun süre görüntülemekten kaçının, aksi taktirde görüntü tutulumu oluşabilir.22

Ekranda bir beyaz çizgi görüntüleniyor. Panel yenileme, televizyon uzun süre kullanıldıktan sonra görüntü tutulumunu azaltmak için otomatik olarak çalıştırılır. Panel yenileme televizyon kapatıldıktan sonra başlatılır ve yaklaşık bir saat sürer. Panel yenileme sırasında ekranda bir beyaz çizgi görüntülenebilir. Bu televizyonun bir arızası değildir. [Panel yenilemesi bitmedi…] mesajı görüntülenir. Panel yenileme televizyon uzun süre

ullanıldıktan sonra görüntü tutulumunu azaltmak için otomatik olarak çalıştırılır. Panel yenileme sırasında televizyon açılırsa, AC güç kablosu prizden çıkartılırsa veya oda sıcaklığı 10 ºC ila 40 ºC aralığın ın dışına çıkarsa, işlem tamamlanmaz ve bu mesaj görüntülenir. Panel yenileme otomatik olarak başladıysa, televizyonu uzaktan kumandayla kapattığınızda yeniden başlar. Panel yenileme manüel başlatıldıysa yeniden seç meniz gerekir. Spesifikasyonlar Sistem Panel Sistemi OLED (Organic Light Emitting Diode - Organik Işık Yayan Diyot) Panel Televizyon Sistemi Ülkenize/alan seçiminize/televizyon modelinize bağlı olarak Analog: B/G, D/K, I Dijital: DVB-T/DVB-C DVB-T2* Uydu*: DVB-S/DVB-S2 Renk Sistemi PAL/SECAM/NTSC3.58 (Sadece video)/NTSC4.43 (Sadece video) Kanal kapsamı Ülkenize/alan seçiminize/televizyon modelinize bağlı olarak Analog: UHF/VHF/Kablolu Dijital: UHF/VHF/Kablolu Uydu*: IF Frekansı 950-2.150 MHz Ses çıkışı 13 W + 13 W + 13 W + 13 W + 13 W + 13 W + 10 W + 10 W Kablosuz teknolojisi IEEE802.11ac/a/b/g/n protokolü (IEEE802.11ac ülkeye/bölgeye bağlı olarak bulunmayabilir.) Bluetooth Sürümü 4.2 Frekans bandı/bantları RMF-TX220E Kablosuz LAN (IEEE 802.11ac/a/b/g/n) Frekans aralığı Çık ış Gücü

Bluetooth Frekans aralığı Çık ış Gücü

rekans aralığı Çıkış Gücü

Yazılım sürümü Televizyon: PKG_.____.____EUA Yazılım sürümünü öğr enmek için uzaktan kumandada HELP tuşuna basın. Uzaktan kumanda: _._.__.___ HOME öğes ine basın ve ardından [Ayarlar] [Sesli Uzaktan Kumanda] [Yazılım sürümü] öğelerini seçin. Bu ekipman/aksesuarlar/bileşenler için herhangi

r yazılım/üretici yazılımı güncellemesi, gelecekte 2014/53/EU Yönergesiyle uyumluğunu kesinlikle etkilemez.

• DVB-T2 ya da DVB-S/S2 teknolojisi veya uydu anten terminali tüm televizyon setlerinde bulunmaz. Giriş/Çıkış jakları Anten/kablo VHF/UHF için 75 ohm harici terminal Uydu anteni Dişi F tipi Konektör, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V ve 22 kHz ton, Tek Kablo Dağıt ımı EN50494. / AV IN Video/Ses girişi (mini jak) HDMI IN 1/2/3/4 (4K çözünürlüğü destekler, HDCP 2.3 uyumlu) Video: 4096 × 2160p (50, 60 Hz)*

Giriş 4096 × 2160p olduğunda ve [Geniş Mod] [Normal] olarak ayarlandığında, çözünürlük 3840 × 2160p olarak gösterilir. 4096 × 2160p olarak görüntülemek için [Geniş Mod]'i [Full 1] veya [Full 2] olarak ayarlayın.

18 Gbps’i desteklemek için [HDMI sinyal formatı]’ı [Gelişmiş format] olarak ayarlayın.

Ayrıntılar için Yardım Kılavuzuna bakın. Ses: eARC (Enhanced Audio Return Channel)

odunda* Ayrıntılar için Yardım Kılavuzuna bakın. eARC modu hariç 5,1 kanal doğr usal PCM: 32/44,1/48/88,2/96/ 176,4/192 kHz 16/20/24 bit, Dolby Digital, Dolby Digital Plus, DTS

• eARC, yazılım güncellendikten sonra mevcut olacaktır. En yeni bilgiler için Sony destek web sitesini ziyaret edin (bilgiler arka kapakta verilmiştir). eARC modu, [eARC modu] öğesi [Otomatik] olarak ayarlandığında, [Hoparlör] öğesi [Ses sistemi] olarak ayarlandığında ve eARC uyumlu ses sistemi bağlandığında aktif olur. ARC (Audio Return Channel) (sadece HDMI IN 3) eARC modunda* Ayrıntılar için Yardım Kılavuzuna bakın. ARC modunda İki kanal doğrusal PCM: 48 kHz 16 bit, Dolby Digital, Dolby Digital Plus, DTS

• eARC, yazılım güncellendikten sonra mevcut olacaktır. En yeni bilgiler için Sony destek web sitesini ziyaret edin (bilgiler arka kapakta verilmiştir). eARC modu, [eARC modu] öğesi [Otomatik] olarak ayarlandığında, [Hoparlör] öğesi [Ses sistemi] olarak ayarlandığında ve eARC uyumlu ses sistemi bağlandığında aktif olur. DIGITAL AUDIO OUT (OPTICAL) Dijital optik jak (İki kanal doğrusal PCM: 48 kHz 16 bit, Dolby Digital, DTS) (Stereo mini jak) Kulaklık 1, 2, 3 (HDD REC)*

USB cihaz portu. ( 3 ayıt özelliği için USB HDD cihazı) 1 ve 2 USB portu High Speed USB’yi (USB 2.0)

stekler CAM (Koşullu Erişim Modülü) yuvası LAN 10BASE-T/100BASE-TX konektörü (Ağın çalışma ortamına bağlı olarak bağlantı hızı değişebilir. Bu TV için 10BASE-T/100BASE-TX iletişim hızı ve iletişim kalitesi garanti edilmemektedir.) IR BLASTER*

IR Blaster Kablo girişi (mini jak)

Orta hoparlör girişi (bağlantı konektörü) Diğer Opsiyonel aksesuarlar Duvar Askı Aparatı: SU-WL450 Çalışma sıcaklığı 0 °C – 40 °C Çalışma nemi %10 ila %80 bağıl nem (yoğuşmasız) Güç, Ürün Fişi ve diğerleri Güç gereksinimleri 220 V - 240 V AC, 50 Hz Enerji Verimliliği Sınıfı KD-65AF9: B KD-55AF9: B Ekran boyutu (diyagonal olarak ölçülen) (Yaklaşık) KD-65AF9: 163,9 cm / 65 inç KD-55AF9: 138,8 cm / 55 inç24

KD-65AF9: 264 kWh KD-55AF9: 208 kWh Bekleme modunda güç tüketimi*

0,50 W (Yazılım/EPG güncelleme modunda 34 W) Görüntü çözünürlüğü

3.840 nokta (yatay) × 2.160 satır (dikey)

Nominal çıkış USB 1/2 5 V , 500 mA maks. USB 3 5 V , 900 mA maks. Boyutlar (Yaklaşık) (g × y × d) Masa Üstü Sehpası ile KD-65AF9: 144,9 × 83,2 × 32,0 cm KD-55AF9: 122,8 × 70,9 × 32,0 cm Masa Üstü Sehpası olmadan KD-65AF9: 144,9 × 83,5 × 8,6 cm KD-55AF9: 122,8 × 71,1 × 8,6 cm Ağırlık (Yaklaşık) Masa Üstü Sehpası ile KD-65AF9: 35,6 kg KD-55AF9: 30,0 kg Masa Üstü Sehpası olmadan KD-65AF9: 27,2 kg KD-55AF9: 23,8 kg *1 Sadece belirli bölgelerde/ülkelerde/televizyon modellerinde. *2 Televizyonun 365 gün boyunca günde 4 saat çalıştırıldığındaki enerji tüketimi baz alındığında enerji tüketimidir. Gerçek enerji tüketimi televizyonun nasıl kullanıldığında bağlı olarak değişecektir. *3 Belirtilen bekleme durumundaki güce, sadece televizyon gerekli dahili işlemleri tamamladıktan sonra ulaşılır. *4 Televizyon ağa bağlandığında bekleme modundaki güç tüketimi artar. Not

• Opsiyonel aksesuarlar ülkeye/bölgeye/televizyon modeline/stok durumuna göre bulunur.• Tasarım ve özelliklerde bilgi vermeksizin değişiklik yapılabilir. Dijital TV fonksiyonu hakkında

• Dijital TV (DVB karasal, uydu ve kablo), interaktif hizmetler ve ağ işlevleri tüm ülkelerde veya bölgelerde kullanılamayabilir. Bazı işlevler etkinleştirilemeyebilir veya bazı sağlayıcılar ve ağ ortamlarında düzgün çalışmayabilir. Bazı TV hizmeti sağlayıcıları, hizmetleri için bir ücret talep edebilir.

• Bu TV, MPEG-2, H.264 / MPEG-4 AVC ve H.2 65 / HEVC kodlayıcı-kod çözücülerini kullanarak dijital yayını desteklemektedir; ancak, zaman içinde değişebilecek olan tüm operatör / servis sinyalleriyle uyumluluk garanti edilemez. Ticari markaya ilişkin bilgi

• HDMI ve HDMI High-Definition Multimedia Interface terimleri ve HDMI Logosu, HDMI Licensing Administrator, Inc. şirketinin ABD’deki ve diğer ülkelerdeki ticari markası ya da tescilli markasıdır.

• Dolby Laboratories lisansı altında

etilmiştir. Dolby, Dolby Audio, Dolby Vision ve çift D sembolü, Dolby Laboratories’in ticari markalarıdır.

• “BRAVIA”, ve BRAVIA Sync, Sony Corporation'ın ticari markaları veya tescilli

owered by Gracenote” logosu, Gracenote Inc.'nin Amerika Birleşik Devletleri ve/veya diğer ülkelerde tescilli ticari markaları veya ticari markalarıdır.

hromecast built-in, YouTube ve diğer ilgili işaretler ve logolar Google LLC kuruluşunun ticari markalarıdır.

Alliance’ın tescilli ticari markalarıdır.

ertifikasyon işaretidir.25

• DTS patentleri için, http://patents.dts.com adresini ziyaret edin. DTS, Inc.’ın lisansı altında üretilmiştir. DTS, Sembol, & DTS ve Sembol birlikte

escilli ticari markalardır ve DTS Digital Surround DTS, Inc.’ın ticari markasıdır. © DTS, Inc. Tüm Hakları Saklıdır.

• Bluetooth® kelime markası ve logoları Blue tooth SIG, Inc. şirketinin tescilli ticari markalarıdır ve bu tip markalar Sony Corporation tarafından lisansla kullanılmaktadır. Diğer ticari markalar ve ticari adlar ilgili sahiplerine aittir.

• Netflix, Netflix, Inc.’nin tescilli ticari mar kasıdır.

• DiSEqC™, EUTELSAT’ın bir ticari markasıdır. Bu t elevizyon DiSEqC 1.0’ı destekler. Bu televizyon motorlu antenleri kumanda etmek için tasarlanmamıştır.

• TUXERA, A.B.D. ve diğer ülkelerde Tuxera Inc.’in tescilli ticari markasıdır.

B Implementers Forum, Inc. şirketinin bir tescilli ticari markasıdır.
