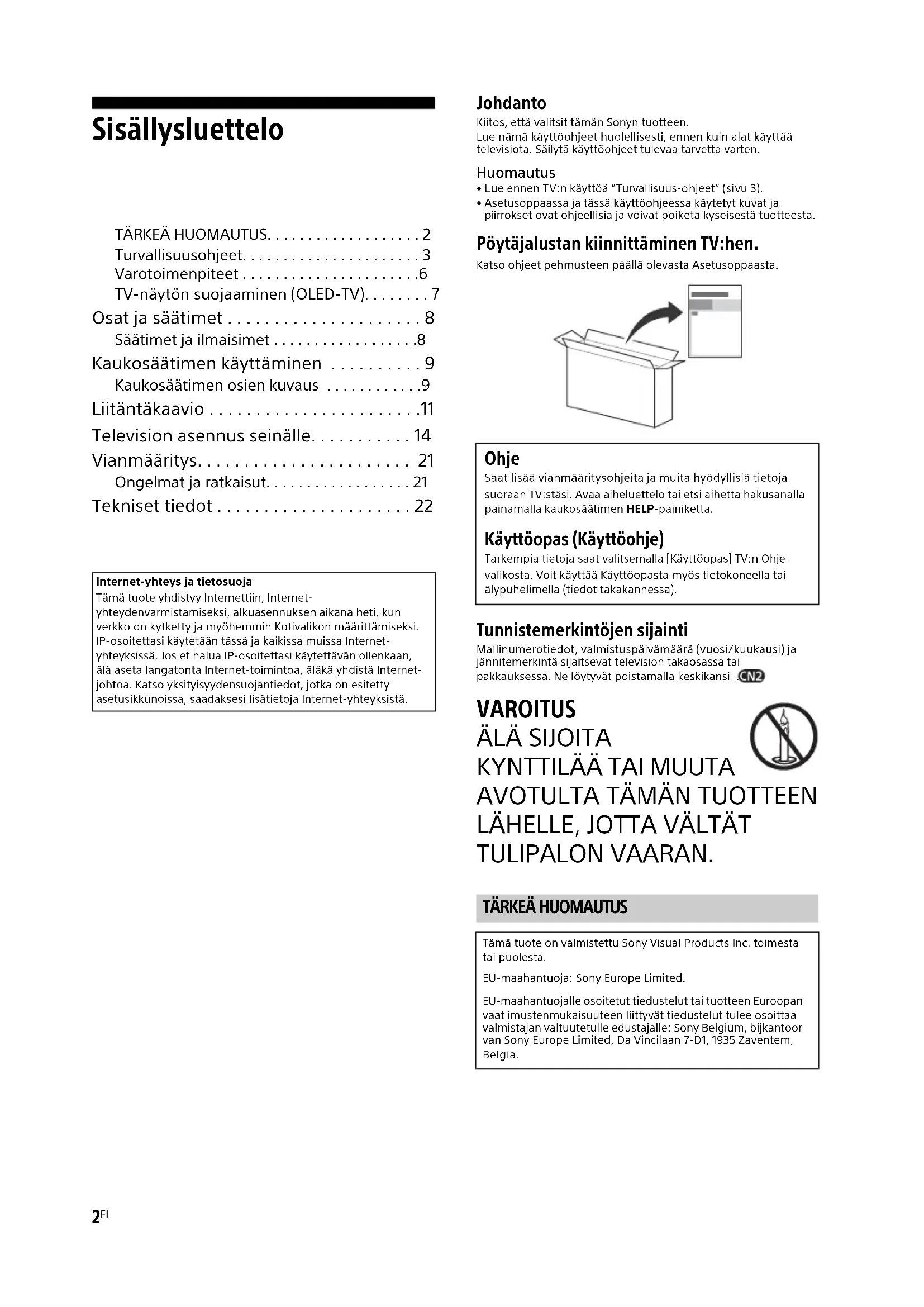

KÄYTTÖOHJE KD55AF9 SONY

• Turvallisuusohjeet p. 3
• Varotoimenpiteet p. 6
• TV-näytön suojaaminen (OLED-TV) p. 7
• Osat ja säätimet p. 8
• Säätimet ja ilmaisimet p. 8
• Kaukosäätimen käyttäminen p. 9
• Kaukosäätimen osien kuvaus p. 9
• Liitäntäkaavio p. 11
• Television asennus seinälle p. 14
• Vianmääritys p. 21
• Ongelmat ja ratkaisut p. 21
• Tekniset tiedot Johdanto Kiitos, että valitsit tämän Sonyn tuotteen. Lue nämä käyttöohjeet huolellisesti, ennen kuin alat käyttää televisiota. Säilytä käyttöohjeet tulevaa tarvetta varten. Huomautus p. 22

• Lue ennen TV:n käyttöä ”Turvallisuus-ohjeet” (sivu 3).
• Asetusoppaassa ja tässä käyttöohjeessa käytetyt kuvat ja iirrokset ovat ohjeellisia ja voivat poiketa kyseisestä tuotteesta. Pöytäjalustan kiinnittäminen TV:hen. Katso ohjeet pehmusteen päällä olevasta Asetusoppaasta. Tunnistemerkintöjen sijainti Mallinumerotiedot, valmistuspäivämäärä (vuosi/kuukausi) ja jännitemerkintä sijaitsevat television takaosassa tai pakkauksessa. Ne löytyvät poistamalla keskikansi . VAROITUS ÄLÄ SIJOITA

TULIPALON VAARAN. Internet-yhteys ja tietosuojaTämä tuote yhdistyy Internettiin, Internet-yhteydenvarmistamiseksi, alkuasennuksen aikana heti, kun verkko on kytketty ja myöhemmin Kotivalikon määrittämiseksi. IP-osoitettasi käytetään tässä ja kaikissa muissa Internet-yhteyksissä. Jos et halua IP-osoitettasi käytettävän ollenkaan, älä aseta langatonta Internet-toimintoa, äläkä yhdistä Internet-johtoa. Katso yksityisyydensuojantiedot, jotka on esitetty asetusikkunoissa, saadaksesi lisätietoja Internet-yhteyksistä. Ohje Saat lisää vianmääritysohjeita ja muita hyödyllisiä tietoja suoraan TV:stäsi. Avaa aiheluettelo tai etsi aihetta hakusanalla painamalla kaukosäätimen HELP-painiketta. Käyttöopas (Käyttöohje) Tarkempia tietoja saat valitsemalla [Käyttöopas] TV:n Ohje-valikosta. Voit käyttää Käyttöopasta myös tietokoneella tai älypuhelimella (tiedot takakannessa).

Tämä tuote on valmistettu Sony Visual Products Inc. toimesta tai puolesta.EU-maahantuoja: Sony Europe Limited.EU-maahantuojalle osoitetut tiedustelut tai tuotteen Euroopan vaat imustenmukaisuuteen liittyvät tiedustelut tulee osoittaa valmistajan valtuutetulle edustajalle: Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgia.3

Radiolaitteisiin liittyvä huomautus Sony Visual Products Inc. vakuuttaa, että radiolaitetyypit KD-65AF9, KD-55AF9 ovat direktiivin 2014/53/EU mukaisia. EU-vaatimustenmukaisuusvakuutuksen täysimittainen teksti on saatavilla seuraavassa internetosoitteessa: http://www.compliance.sony.de/ Tätä radiolaitetta voidaan käyttää EU:n alueella loukkaamatta sovellettavia vaatimuksia radiotaajuuksien käytöstä. Huomautus asiakkaille: seuraavat tiedot koskevat ainoastaan

aitteita, joita myydään EU:n direktiivejä noudattavissa maissa. Langatonta televisiojärjestelmää voi käyttää seuraavissa maissa: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, P L, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo Tätä laitetta voidaan käyttää muissa Euroopan ulkopuolisissa

issa. VAROITUS Huomio Räjähdysvaara, jos paristo korvataan väärän tyyppisellä paristolla. Älä altista paristoja liialliselle kuumuudelle, kuten auringonpaisteelle, avotulelle tai vastaaville, eikä erittäin alhaiselle ilmanpaineelle. Nämä voivat aiheuttaa räjähdyksen tai tulenaran nesteen tai kaasun vuodon. Asennuspaikan vakaus Televisio saattaa pudota ja aiheuttaa vakavan loukkaantumisen tai kuoleman. Älä koskaan sijoita televisiota epävakaaseen paikkaan. Televisio saattaa pudota ja aiheuttaa vakavan loukkaantumisen tai kuoleman. Usein erityisesti lasten loukkaantuminen voidaan välttää noudattamalla seuraavia yksinkertaisia varotoimia:

• Käytä television valmistajan suosittelemaa kaappia tai jalustaa.

• Käytä vain huonekaluja, jotka kantavat television painon

• Varmista, että televisio ei ulotu sen alla olevan huonekalun reunojen ulkopuolelle.

• Älä sijoita televisiota korkean huonekalun päälle (esimerkiksi kaappi tai kirjahylly) kiinnittämättä huonekalua ja televisiota soveltuvaan tukeen.

• Älä aseta television ja sen alustan väliin liinoja tai muita

• Opeta lapsille, että huonekalujen päälle kiipeäminen televisioon tai sen säätimiin ulottumiseksi on vaarallista. Jos säilytät vanhan televisiosi ja siirrät sen toiseen paikkaan,

omioi samat seikat sen sijoittelussa. Asennus ja käyttö Noudata television asennuksessa ja käytössä seuraavia ohjeita välttääksesi tulipalon tai sähköiskun vaaran tai laitteen vaurioitumisen ja/tai henkilövahingot. Laitteen liittäminen suojamaadoitettuun pistorasiaan tai toiseen

ojamaadoitukseen kytkettyyn laitteeseen tai laitteen liittäminen koaksiaalikaapelilla televisioantennijärjestelmään voi joissakin olosuhteissa aiheuttaa tulipalovaaran. Televisioantennijärjestelmään liittäminen tulee siksi tehdä tietyn taajuuden alapuolelta eristävän sähköeristyslaitteen kautta (galvaaninen erotin, ks. EN 60728-11). Asennus

• Liu’uta ja pidä kiinni saranan lukosta, kuten kuvassa näkyy, ja vedä keskilohkosta kunnes kuuluu napsahdus. Muuten televisio voi pudota ja aiheuttaa vakavia henkilövaurioita tai vahingoittaa televisiota.

• Televisio on sijoitettava helposti käsillä olevan verkkopistorasian

• Aseta TV tukevalle, tasaiselle alustalle, ettei se kaadu ja aiheuta henkilö- tai omaisuusvahinkoja.

• Asenna televisio paikkaan, jossa sitä ei voida vetää, työntää tai

• Asenna televisio niin, ettei sen pohja työnny televisiojalustan ulkopuolelle (ei sisälly toimitukseen). Jos pohja työntyy televisiojalustan ulkopuolelle, se voi aiheuttaa television kaatumisen, putoamisen tai henkilövahingon tai television vaurioitumisen.

• Turvallisuussyistä muista kiinnittää keskisuojukset TV:n taakse, kun TV:tä käytetään pöytätasolla.

• Seinäasennuksen saa suorittaa ainoastaan asiantunteva henkilöstö.

• Turvallisuussyistä on erittäin tärkeää käyttää Sonyn varusteita: Seinäasennuskiinnitin SU-WL450

• Muista käyttää seinäasennuskiinnittimen mukana toimitettuja ruuv eja, kun kiinnität seinäasennuskiinnittimen TV- vastaanottimeen. Mukana toimitetut ruuvit on suunniteltu kuvan mukaisesti seinäasennuskiinnittimen asennuspinnasta mitattuna. Ruuvien halkaisija ja pituus vaihtelevat riippuen seinäasennustelineen mallista. Muiden kuin mukana toimitettujen ruuvien käyttö voi aiheuttaa

aurioita television sisäosiin, television putoamisen tai muuta vahinkoa. Turvallisuusohjeet TV:n asentaminen pöytäjalustaan vaatii riittävän määrän asiantuntevuutta. Katso TV:n mukana toimitetusta asetusoppaasta tietoja jalustan

sentamisesta. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka

ohtuvat tuotteen väärästä käsittelystä tai asennuksesta.

Ruuvi (M6) Seinäasennuskiinnitin 8 mm - 12 mm TV:n takakansi4

Laitteen kuljettaminen ja siirtäminen

• Irrota kaikki kaapelit ennen television siirtämistä.

• Suurikokoisen television siirtämisessä tarvitaan vähintään kaksi henkilöä.

• Kun TV:tä kuljetetaan käsin, pidä siitä kiinni alla olevan mukaisesti. Älä paina näytön pintaa tai näytön ympärillä olevaa kehystä.

• Kun käsittelet tai asennat TV:tä,

• Älä altista laitetta iskuille tai

ialliselle tärinälle kuljetuksen aikana.

• Kun toimitat television huoltoon, tai kun kuljetat sitä muuton yhteydessä, pakkaa laite alkuperäiseen pakkaukseen ja suojaa se alkuperäisillä pakkausmateriaaleilla. Kaatumisen estäminen

Poista keskikannet. 2 Kiinnitä TV televisiojalustaan. Ilmanvaihto

• Älä peitä television ilmanvaihtoaukkoja äläkä työnnä mitään kotelon sisään.

• Jätä television ympärille tilaa alla olevan kuvan mukaisesti.

• Sonyn seinäasennustelineen käyttäminen on erittäin

uositeltavaa riittävän ilmankierron varmistamiseksi. Asennus seinälle Asennus jalustalle

• Noudata seuraavia ohjeita varmistaaksesi asianmukaisen ilmanvaihdon ja estääksesi lian tai pölyn kerääntymisen: Älä asenna televisiota takaosan varaan, ylösalaisin, takaperin tai sivuttain.

ä sijoita televisiota hyllyn, maton tai vuoteen päälle tai kaapin sisälle. Älä peitä televisiota millään tekstiilillä tai muilla vastaavilla, esimerkiksi verhoilla tai sanomalehdellä jne. M6-ruuvi (ei sisälly toimitukseen) Nuora (ei sisälly toimitukseen) Ruuvi (ei sisälly toimitukseen) 8 mm - 12 mm 30 cm 10 cm 10 cm 10 cm Television ympärille jätettävä minimi tila. 30 cm 10 cm 10 cm Television ympärille jätettävä minimi tila. 1 cm Seinä5

Älä asenna televisiota alla olevien kuvien mukaisesti. Verkkovirtajohto Noudata verkkovirtajohdon ja pistorasian käsittelyssä seuraavia ohjeita välttääksesi tulipalon tai sähköiskun vaaran, laitteen vaurioitumisen ja/tai henkilövahingot:

• Käytä ainoastaan Sonyn verkkovirtajohtoa. Älä käytä muiden valmistajien johtoja.

• Työnnä pistoke kunnolla pistorasiaan.

• Television saa kytkeä ainoastaan verkkovirtaan 220 V - 240 V AC.

• Irrota verkkovirtajohto pistorasiasta kaapeleiden asennuksen

jaksi turvallisuuden vuoksi. Varo kompastumasta kaapeleihin.

• Irrota verkkovirtajohto pistorasiasta ennen kuin teet mitään toimenpiteitä televisiolle tai siirrät sitä.

• Pidä verkkovirtajohto etäällä lämmönlähteistä.

• Irrota pistoke pistorasiasta ja puhdista se säännöllisin väliajoin.

os pistoke on pölyinen ja siihen tiivistyy kosteutta, sen eriste voi vaurioitua ja seurauksena voi olla tulipalo. Huomautus

• Älä käytä television mukana toimitettua verkkovirtajohtoa minkään muun laitteen virtaliitännässä.

• Älä purista, taivuta tai kierrä verkkovirtajohtoa voimakkaasti. Johtimet voivat paljastua tai rikkoutua.

• Älä tee muutoksia verkkovirtajohtoon.

• Älä aseta raskaita esineitä verkkovirtajohdon päälle.

• Kun irrotat pistokkeen pistorasiasta, älä vedä johdosta.

• Älä kytke liian montaa laitetta samaan pistorasiaan.

• Älä käytä vääränlaista tai viallista pistorasiaa. Kielletyt käyttötavat Älä asenna tai käytä televisiota seuraavassa kuvatuissa paikoissa, ympäristöissä tai tilanteissa. Seurauksena voi olla toimintahäiriöitä, jotka aiheuttavat tulipalon, sähköiskun, laitteen vaurioitumisen ja/tai henkilövahinkoja. Kielletyt sijoituspaikat:

• Ulkotilat (suora auringonpaiste), merenranta, laiva tai muu alus, ajoneuvon sisätilat, terveydenhoitolaitokset, epävakaa sijoituspaikka, altistus vedelle, sateelle, kosteudelle tai savulle. Kielletty ympäristö:

• Kuuma, kostea ja hyvin pölyinen ympäristö; paikat, joissa television sisään voi mennä hyönteisiä tai joissa televisio voi joutua alttiiksi tärinälle; tulenarkojen esineiden läheisyys (kynttilät jne.). Television päälle ei saa tiputtaa tai roiskuttaa mitään nesteitä eikä sen päälle saa laittaa nesteillä täytettyjä esineitä (esim. kukkamaljakkoa). Kielletyt tilanteet:

• Älä käytä kostein käsin, suojapaneeli irrotettuna tai sellaisten lisälaitteiden kanssa, jotka eivät ole valmistajan hyväksymiä. Irrota television virtapistoke ja antennin pistoke pistorasiasta ukkosmyrskyn ajaksi.

• Älä asenna TV:tä niin, että se ulottuu avoimeen tilaan. Televisioon törmäävä henkilö voi loukkaantua, TV tai siihen törmäävä esine voi vaurioitua.

• Älä sijoita TV:tä kosteaan tai pölyiseen

mpäristöön tai huoneeseen, jossa on öljyistä savua tai höyryä (keittolevyjen tai ilmankostuttajien läheisyyteen). Tästä voi olla seurauksena tulipalo, sähköisku tai tuotteen vääntyminen.

• Älä asenna TV:tä paikkaan, jossa se altistuu äärimmäisille läm pötiloille, kuten suoraan auringonpaisteeseen, lämpöpatterin tai lämmityskanavan läheisyyteen. Televisio voi ylikuumentua tällaisissa olosuhteissa, mistä voi olla seurauksena sen kotelon vääntyminen ja/tai toimintahäiriö.

• Jos televisio sijoitetaan kylpylän tai

uuman lähteen pukuhuoneeseen, rikkihöyryt jne. voivat vahingoittaa televisiota.

• Älä aseta ruutua suoraan keino- tai auringonvaloon. Se huonontaa kuvan laatua.

• Vältä television siirtämistä kylmästä lämpimään. Äkilliset huo nelämpötilan muutokset voivat aiheuttaa kosteuden tiivistymistä. Tämä voi heikentää television kuvanlaatua ja/tai väritoistoa. Jos näin käy, anna kosteuden haihtua kokonaan ennen virran kytkemistä televisioon. Särkymisen vaara:

• Älä heitä mitään televisiota kohti. Näytön lasi voi särkyä iskun voimasta aiheuttaen vakavia vammoja.

• Jos television näytön pintaan tulee vaurioita, älä koske siihen ennen kuin olet irrottanut virtajohdon pistorasiasta. Sähköiskun vaara. Kun televisiota ei käytetä

• Jos et käytä televisiota useaan päivään, kytke se irti verkkovirrasta ympäristö- ja turvallisuussyistä.

• Televisio ei kytkeydy kokonaan irti verkkovirrasta, kun se kytketään pois päältä virtakytkimellä. Kytke televisio kokonaan irti verkkovirrasta irrottamalla pistoke verkkopistorasiasta.

• Joissakin televisioissa voi olla toimintoja, jotka toimiakseen edellyttävät television olevan valmiustilassa. Lasten turvallisuus

• Älä anna lasten kiivetä television päälle.

• Pidä kaikki varusteet poissa lasten ulottuvilta, jotta lapset eivät vahingossa nielaise pikkuesineitä. Toimintaohjeet ongelmatilanteissa... Katkaise virta televisiosta ja irrota pistoke pistorasiasta välittömästi, jos jokin alla mainituista ongelmatilanteista esiintyy. Toimita televisio tarkastettavaksi valtuutettuun huoltoon jälleenmyyjän tai Sonyn huoltokeskuksen kautta. Ongelmatilanteet:

• Verkkovirtajohto on vaurioitunut.

• Verkkopistoke ei mene kunnolla sähköpistorasiaan.

• Televisio on vaurioitunut putoamisen, iskun tai törmäyksen vuoksi.

• Television sisään on päässyt nestettä tai esineitä. Tietoja TV:n lämpötilasta Jos TV:tä käytetään pitkiä aikoja, paneelin ympäristö lämpenee. Kädellä koskettaessa se voi tuntua kuumalta. Ilmankierto estynyt. Seinä Seinä6

• Katsele televisiota kohtuullisessa valaistuksessa, sillä katselu heikossa valaistuksessa tai pitkän aikaa rasittaa silmiä.

• Säädä äänenvoimakkuus kuulokkeita käyttäessäsi riittävän pieneksi, sillä suuri äänenvoimakkuus voi vahingoittaa kuuloa. OLED-näyttö

• OLED-näyttö on valmistettu erittäin tarkalla tekniikalla, ja siinä on tehollisia pikseleitä vähintään 99,99 %. OLED-näytössä voi näkyä jatkuvasti mustia pisteitä tai kirkkaita valopisteitä (valkoinen, punainen, sininen tai vihreä). Tämä on OLED-näytön normaali ominaisuus eikä siis merkki toimintahäiriöstä.

• Älä paina tai raaputa näytön pintaa äläkä laita mitään esineitä

levision päälle. Kuva voi muuttua epätasaiseksi tai OLED- näyttö voi vahingoittua.

• Näytön ja kotelon lämpeneminen television käytön aikana on

• Kun hävität TV:n, noudata paikallisia lakeja ja säännöksiä. Television näytön pinnan ja kotelon käsitteleminen ja puhdistaminen Irrota televisioon kytketty virtajohto pistorasiasta aina ennen television puhdistusta. Noudata seuraavia ohjeita välttääksesi vahingoittamasta kotelon tai näytön pintaa.

• Pyyhi pöly varovasti näytön pinnasta tai kotelosta pehmeällä liinalla. Jos pöly ei lähde pois helposti, pyyhi näyttö pehmeällä liinalla, joka on kostutettu laimealla pesuaineliuoksella.

• Älä koskaan ruiskuta vettä tai pesuainetta

uoraan televisioon. Sitä voi valua näytön alaosaan tai ulkopuolisiin osiin ja päästä television sisään, mikä voi aiheuttaa vaurioita televisiolle.

• Älä käytä hankaustyynyjä, hapanta tai emäksistä pesuainetta, hankausjauhetta tai liuotinta, kuten alkoholia, bensiiniä tai tinneriä, tai hyönteismyrkkyä. Tällaisten aineiden käyttö tai pitkäaikainen kosketus kumin tai vinyylin kanssa voi vahingoittaa näytön ja kotelon pintaa.

• Älä koske TV:hen, jos käsissäsi jotakin kemiallista ainetta, kuten

• Ilmanvaihtoaukot on suositeltavaa imuroida säännöllisin väl iajoin hyvän ilmanvaihdon varmistamiseksi.

• Kun säädät television katselukulmaa, siirrä laitetta varovasti, jotta se ei irtoa tai luiskahda pois pöytäjalustalta. Lisälaitteet

• Pidä kaikki sähkömagneettista säteilyä aiheuttavat lisävarusteet tai laitteet poissa television läheltä. Sähkömagneettinen säteily voi aiheuttaa häiriöitä kuvaan ja/tai ääneen kohinaa.

• Tämä laite on testattu ja sen on todettu noudattavan EMC-

irektiivissä esitettyjä rajoja, kun käytetään yhteyssignaalijohtoa, joka on lyhyempi kuin 3 metriä.

• Tämä laite on testattu ja sen on todettu noudattavan EMC- direktiivissä esitettyjä rajoja, kun antenni-/satelliitti-/kaapeli-TV- liitäntään käytetään RF-johtoa, joka on lyhyempi kuin 30 metriä. Suositeltu F-tyypin liitin Sisäjohtimen ulkonema liitäntäosasta on oltava alle 1,5 mm. Laitteen langattoman yhteyden toiminta

• Älä käytä laitetta lääketieteellisten laitteiden (kuten sydämentahdistimen) lähellä, jottei laitteiden toiminta häiriinny.

• Vaikka tämä laite lähettää ja vastaanottaa salattua signaalia, varmista kuitenkin, että signaalia ei kaapata. Sony ei vastaa signaalin kaappamisesta aiheutuvista seurauksista.

• Tämä laite on asennettava ja sitä on käytettävä siten, että

aitteen antenni on vähintään 20 cm:n etäisyydellä käyttäjän kehosta. Huomioitavaa kaukosäätimen käytöstä

• Tarkista paristojen napaisuus paristoja asentaessasi.

• Älä käytä yhdessä erityyppisiä paristoja tai uusia ja vanhoja paristoja.

• Hävitä käytetyt paristot ympäristöystävällisesti. Joissakin maissa paristojen hävittämiseen liittyy määräyksiä. Kysy neuvoa paikalliselta viranomaiselta.

• Käsittele kaukosäädintä varovasti. Varo pudottamasta

aukosäädintä tai astumasta sen päälle. Älä myöskään kaada mitään nestettä kaukosäätimen päälle.

• Älä laita kaukosäädintä lämmönlähteen lähelle tai suoraan auringonvaloon. Älä myöskään pidä sitä kosteassa huoneessa. Television käytöstäpoisto ja hävittäminen Käytöstä poistettujen sähkö- ja elektroniikkalaitteiden hävittäminen (koskee Euroopan unionia sekä muita maita, joissa on käytössä jätteiden lajittelujärjestelmä) Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa käsitellä kotitalousjätteenä. Sen sijaan laite on toimitettava sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräys- ja kierrätyspisteeseen. Varmistamalla laitteen asianmukaisen hävittämisen voit auttaa estämään luonnolle ja ihmisten terveydelle aiheutuvia negatiivisia vaikutuksia, joita näiden tuotteiden epäasianmukainen hävittäminen voi aiheuttaa. Materiaalien kierrätys säästää luonnonvaroja. Lisätietoja laitteen käsittelystä, talteenotosta ja kierrätyksestä on saatavilla paikallisilta ympäristöviranomaisilta, jätehuoltokeskuksesta tai liikkeestä, josta laite on ostettu. Käytöstä poistettujen paristojen/ akkujen hävittäminen (koskee Euroopan unionia sekä muita maita, joissa on käytössä jätteiden lajittelujärjestelmä) Tämä paristoon/akkuun tai pakkaukseen merkitty symboli tarkoittaa, että tämän tuotteen mukana toimitettua paristoa/akkua ei saa käsitellä kotitalousjätteenä. Tietyissä paristoissa/akuissa tätä symbolia voidaan käyttää yhdessä kemiallisen merkin kanssa. Lyijyn kemiallinen merkki (Pb) on lisätty, jos paristo/akku sisältää enemmän kuin 0,004 % lyijyä. Varmistamalla näiden paristojen/akkujen asianmukaisen hävittämisen voit auttaa estämään luonnolle ja ihmisten terveydelle aiheutuvia negatiivisia vaikutuksia, joita paristojen/ akkujen epäasianmukainen hävittäminen saattaa aiheuttaa. Materiaalien kierrätys auttaa säästämään luonnonvaroja. Mikäli tuotteen turvallisuus, suorituskyky tai tietojen eheys vaatii, että paristo/akku on kiinteästi kytketty laitteeseen, valtuutetun huollon on vaihdettava paristo/akku. Käytöstä poistetun pariston/akun asianmukaisen käsittelyn varmistamiseksi tuote on vietävä käytöstä poistettujen sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan vastaanottopisteeseen. Muiden paristojen/akkujen kohdalla tarkista käyttöohjeesta, miten paristo/akku poistetaan tuotteesta turvallisesti. Toimita käytöstä poistettu paristo/akku niiden kierrätyksestä huolehtivaan vastaanottopisteeseen. Lisätietoja tämän pariston/akun kierrätyksestä saa paikallisilta viranomaisilta, jäteyhtiöistä tai liikkeestä, josta tuote tai paristo/akku on ostettu. Varotoimenpiteet Korkeintaan 1,5 mm (Viitteellinen kuva F-tyypin liittimestä) Korkeintaan 7 mm7

Varotoimet näytön suojaamiseksi vaurioilta Jäännöskuva OLED-TV:t ovat alttiita jäännöskuvalle (kuvan palaminen) käytettyjen materiaalien ominaisuuksien vuoksi. Jäännöskuvaa voi esiintyä, jos kuvia näytetään toistuvasti tai pitkiä aikoja samassa kohdassa näyttöä. Tämä ei ole TV:n toimintahäiriö. Vältä näyttämästä kuvia, jotka voivat aiheuttaa jäännöskuvaa. Seuraavat ovat esimerkkejä kuvista, jotka voivat aiheuttaa jäännöskuvaa:

• Sisältö, jossa on mustat palkit joko näytön ylä- ja alareunassa ja/ tai oikealla ja vasemmalla sivulla. (esimerkiksi Letterbox-, 4:3- ja SD-kuva)

• Staattiset kuvat, kuten valokuvat.

• Videopelit, joissa voi olla staattista sisältöä näytön jossakin

• Näyttövalikot, ohjelmaoppaat, kanavien logot jne.

• Sovellusten staattinen sisältö.

• Näytöllä vierivät uutisnauhat esim. uutisille ja otsikoille. Jäännöskuvan vaaraa voidaan vähentää seuraavasti:

• Sony suosittelee, että TV sammutetaan normaalisti painamalla virtapainiketta kaukosäätimestä tai TV:stä.

• Poista mustat palkit täyttämällä näyttö vaihtamalla [Laaja tila]. Valitse [Laaja tila] -tilaksi muu kuin [Normaali].

• Sammuta OSD-kuvaruutunäyttö painamalla / -painiketta ja sammuta liitetyn laitteen valikot. Lisätietoja on annettu

iitetyn laitteen käyttöohjeissa.

• Vältä kirkkaita värejä (mukaan lukien valkoinen) sisältävien staattisten kuvien, kellojen ja logojen näyttäminen näytön missään osassa.

• Tee kuva-asetukset ympäristöolosuhteiden mukaan. Vakiokuvaa suositellaan kotikäyttöön ja katseltaessa sisältöä, jossa näytetään usein kanavan logo jne. TV:ssä on seuraavat toiminnot, jotka auttavat vähentämään/

stämään jäännöskuvaa. Paneelin päivitys Paneelin päivitys säätää automaattisesti TV-kuvaruudun yhtenäisyyden, kun sitä on käytetty pitkään. Paneeli päivitys voidaan suorittaa myös manuaalisesti ja sitä tulisi käyttää ainoastaan, jos jäännöskuva on selvästi havaittavissa tai näet seuraavan viestin: [Paneelin päivitys keskeytyi…] Varoitus:

• Paneelin päivitys -toiminto voi vaikuttaa paneeliin. Paneelin päivitys kannattaa suorittaa vain kerran vuodessa. Älä suorita sitä useammin, sillä se voi vaikuttaa paneelin käyttöikään.

• Paneelin päivitys kestää noin tunnin.

• Näytöllä voi näkyä valkoinen juova paneelin päivityksen aikana.

ämä ei ole TV:n toimintahäiriö.

• Paneelin päivitys toimii ainoastaan, kun huoneen lämpötila on 10 ºC – 40 ºC. Pikselin siirto Siirtää kuvaa automaattisesti näytöllä jäännöskuvan estämiseksi. Muut toiminnot Näytön kirkkautta vähennetään automaattisesti still-kuvia, kelloja, kirkkaita värejä, logoja jne. näytettäessä. TV-näytön suojaaminen (OLED-TV)8

Osat ja säätimet (Virta) / + / – Kun TV on pois päältä,Kytke virta painamalla .Kun TV on päällä,Paina ja pidä sitä painettuna sammutusta varten.Paina toistuvasti toiminnon vaihtamiseksi, paina sen jälkeen + tai – seuraavaa varten:• Säädä äänenvoimakkuutta• Valitse kanava• TV:n signaalilähteen valinta. Kaukosäädinanturi*

/ LED-ilmaisin LED-ilmaisin syttyy tai vilkkuu TV:n tilan mukaan.Lisätietoja on annettu Käyttöoppaassa. Sisäinen mikrofoni*

Käytä puhehakua varten sisäistä handsfree-mikrofonia. Ota sisäinen mikrofoni käyttöön painamalla HOME ja valitsemalla sitten [Asetukset] [Google]. Sisäisen mikrofonin merkkivalo Sisäisen mikrofonin LED-valo syttyy keltaisena, kun sisäinen mikrofoni otetaan käyttöön. Sisäisen mikrofonin LED-valo voidaan poistaa käytöstä.* *1 Älä aseta mitään tunnistimen läheisyyteen.*2 Sisäinen mikrofoni tulee olemaan käytettävissä ohjelmistopäivityksen jälkeen. Katso uusimmat tiedot Sonyn tukisivustolta (tiedot ilmoitettu takakannessa). Puhehaku vaatii Internet-yhteyden. Sisäisen mikrofonin puhehaku on käytettävissä vain tietyissä maissa/alueilla/kielillä. Valmiustilan virrankulutus kasvaa, koska sisäinen mikrofoni kuuntelee aina, kun puhehaku sisäisellä mikrofonilla on otettu käyttöön.*3 Katso lisätiedot Online-käyttöoppaasta (sivu 2). Säätimet ja ilmaisimet ȫȬȪ9

Kaukosäätimen käyttäminen / (Tulosignaalin valinta/tekstin pito) TV-tilassa: Näytä ja valitse tulolähde.Teksti-TV-tilassa: Aseta nykyinen sivu toon. (TV-valmiustila) Avaa tai sammuta TV (valmiustila). DIGITAL/ANALOG Vaihda digitaalisen ja analogisen tilan välillä. TV/RADIO Vaihda TV- ja RADIO-lähetysten välillä. EXIT Palaa edelliseen näyttöön tai poistu valikosta. Poistuu interaktiivisesta sovelluspalvelusta, jos sellainen on käytettävissä. Kaukosäätimen osien kuvaus Kaukosäätimen muoto sekä kaukosäätimen painikkeiden sijainti, saatavuus ja toiminta saattavat vaihdella alueen/maan/TV-mallin mukaan. MIC (Mikrofoni)Käytä puhehakua*. (esim. etsi erilaisia sisältöjä äänen avulla.)EXT.BOX MENUAvaa liitetyn ulkoisen laitteen (kaapeli-/satelliittivastaanotin) valikko.• Liitä ja määritä IR Blaster malleissa, joiden toimitukseen sisältyy IR Blaster (sivu 12).• Joillekin HDMI CEC -yhteensopiville laitteille saatetaan näyttää ulkoisen laitteen valikko, jos IR Blasteria ei ole toimitettu/liitetty. //// (Navigointiohjain) Navigointiin ja valitsemiseen ruutuvalikoissa. Vaihtaa TV-kanavalle tai tuloliitäntään ja näyttää television valikkopalkin.* Puhehaku vaatii Internet-yhteyden.10

Numeropainikkeet / (Tiedot/tekstin paljastus) Näytä tiedot. (Teksti) Näytä tekstitiedot. Google Play Siirry ”Google Play”-verkkopalveluun. NETFLIX (vain rajoitetuilla alueilla/ maissa/TV-malleissa) Siirry ”NETFLIX”-verkkopalveluun. Väripainikkeet Suorittaa painiketta sillä hetkellä vastaavan toiminnon. ACTION MENU Näytä asiayhteyteen liittyvien toimintojen luettelo. GUIDE/ Näytä digitaalinen ohjelmaopas. APPS Siirry eri palveluihin ja sovelluksiin. BACK/ Palaa edelliseen näyttöön. HOME Tuo TV:n Home-valikko näkyviin. +/– (Äänenvoimakkuus) Säädä äänenvoimakkuutta. (Hyppää) Siirry edestakaisin kahden kanavan tai signaalilähteen välillä. TV vaihtaa nykyisen kanavan tai signaalilähteen ja viimeksi valitun kanavan tai signaalilähteen välillä. (Mykistys) Mykistä ääni. Palauta ääni painamalla uudelleen. Vihje

• Voit kytkeä esteettömyyden päälle ja pois päältä painamalla ja pitämällä sen painettuna. PROG +/–// TV-tilassa: Valitse kanava. Teksti-TV-tilassa: Valitse seuraava () ta

edellinen () sivu. AUDIO Vaihda parhaillaan katsottavan ohjelman kieli.

Käytä TV:n ja liitetyn BRAVIA Sync - yhteensopivan laitteen mediasisältöä. (Tekstityksen asetukset) Tuo tekstityksen näkyviin tai poistaa sen näkyvistä (kun toiminto on käytettävissä). HELP Näytä Ohje-valikko. Käyttöoppaaseen voidaan siirtyä täältä. REC Tallentaa nykyisen ohjelman USB HDD -tallennustoiminnolla. TITLE LIST Näyttää tallennuslistan.11

Liitäntäkaavio Lisätietoja liitännöistä Käyttöoppaassa, paina HELP kaukosäätimestä.

Kaapeli/antenni/ulkoinen laiteReititinSatelliittiDigitaalikamera/videokamera/ USB-tallennusvälineKuulokkeet< 14 mm BlasterHDMI-laiteHDMI-laiteVideo-nauhuri/video-pelilaite/ DVD-soitin/videokamera/ulkoinen laite* < 14 mmMaksu-TV-moduuliHDMI-laiteÄänijär-jestelmä optisella äänitulollaAV-vastaanotinDigitaalikamera/videokamera/ USB- tallennusväline/USB-kiintolevyDigitaalikamera/videokamera/ USB- tallennusvälineKodin äänijär-jestelmä ja ARC-/HDMI-laite12

• Tällä toiminnolla voit käyttää maksullisia TV-palveluita. Lisätietoja on annettu CAM- moduulin mukana toimitetussa käyttöohjeessa.

• Älä aseta älykorttia suoraan TV:n CAM-

orttipaikkaan. Kortti täytyy ensin asettaa valtuutetulta jälleenmyyjältä saatuun CAM-moduuliin.

• CAM-toimintoa ei tueta kaikissa maissa/

aikilla alueilla. Tarkista asia valtuutetulta jälleenmyyjältä.

äytön jälkeen, näkyviin voi tulla CAM- sanoma.

• Käyttääksesi TV-kaiuttimia keskikaiuttimena, liitä AV-vastaanottimen lähtö TV:n CENTER SPEAKER IN -liitäntään.

• Irrota sekä TV:n että AV-vastaanottimen

rtajohto pistorasiasta ennen kaapeleiden liittämistä.

• Varmista, että kohdan [Kaiuttimet]

etuksena on [Äänijärjestelmä]: Paina ACTION MENU ja valitse sitten [Kaiuttimet] [Äänijärjestelmä]. Voit välttää suhinaa, kun CENTER SPEAKER

N ei ole liitetty AV-vastaanottimeen, muuttamalla seuraavaa asetusta. Paina HOME, valitse [Asetukset] [Ääni] ja poista sitten käytöstä [Television keskimmäisen kaiuttimen tila]. (RF-tulo), (Satelliittitulo)

• Liitännät maanpäällisille/kaapeli- ja satelliittilähetyksille. Liitäntävaiheet: SUB. MAIN Antenni

• SUB.-liitäntä: liitä vain, kun käytät

aksoisviritintilaa, paitsi kun käytössä on yhden kaapelin jakelu EN50494. / AV IN

• Käytä analogista jatkokaapelia komposiittiliitäntöihin (ei sisälly toimitukseen).

• Voit ohjata ulkoisia laitteita (kaapeli-/ satelliittivastaanottimia) Sony- kaukosäätimelläsi. Liitä IR Blaster - kaapeli*

TV:n IR Blaster -porttiin. Sijoita toinen pää seuraavasti.

ME ja valitsemalla [Asetukset] [Muut tulot] [IR Blaster -määritys]. HDMI IN 1/2/3/4

• HDMI-liitäntä siirtää digitaalisen kuvan ja äänen saman johdon kautta.

• Jotta voisit nauttia korkealaatuisesta 4K 50p/60p -sisällöstä, liitä Premium High Speed HDMI -kaapeli ja aseta [HDMI- signaalimuoto]-kohdan asetukseksi [Vahvistettu muoto]. Tee tämä asetus jokaiselle liitetylle HDMI

-liitännälle. Lisätietoja tuetuista muodoista on tämän oppaan ”Tekniset tiedot” -kohdassa (sivu 22–24). 10 mm 3,5 mm

• HDMI IN 3 ARC (Audiopaluukanava) Liitä äänijärjestelmä HDMI IN 3 -liitäntään,

s haluat kuulla TV:n äänen äänijärjestelmän kautta. HDMI ARC - toimintoa tukeva äänijärjestelmä voi lähettää kuvan TV:hen ja vastaanottaa äänen TV:stä saman kaapelin kautta. Jos äänijärjestelmäsi ei tue HDMI ARC - toimintoa, tarvitaan lisäksi DIGITAL AUDIO OUT (OPTICAL) -liitäntä.

• Suurikokoisen USB-laitteen liittäminen saattaa häiritä muita liitettyjä laitteita sen vieressä.

• Liitä suurikokoinen USB-laite USB 1 -

• Liitä USB 3 -porttiin (sininen) USB-

iintolevy. (Kuulokkeet)

• Tukee vain 3-napaista stereominiliitintä.

• Et voi toistaa ääntä yhtä aikaa

ulokkeista ja TV-kaiuttimista. *1 Jos ulkoisessa laitteessa on vain SCART AV OUT -liitäntä, käytä SCART-RCA-sovitinta ja analogista jatkojohtoa.*2 Vain rajoitetuilla alueilla/maissa/TV-malleissa. Huomautus

• Et voi liittää sivukansia ja kun kaapelit on liitetty sivuliittimiin.• Säilytä sivukansia turvallisessa paikassa tulevaa äyttöä varten.14

Television asennus seinälle Tässä television käyttöohjeessa näytetään vain vaiheet, joilla valmistellaan television asennus seinälle. Asiakkaille: Tuotteen suojelemiseksi ja turvallisuuden vuoksi Sony suosittelee, että television asennus annetaan Sonyn jälleenmyyjän tai luvallisen urakoitsijan tehtäväksi. Älä yritä asentaa sitä itse. Sony-jälleenmyyjille ja urakoitsijoille: Kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen aikana. Käytä seinäasennuskiinnitintä SU-WL450 (ei sisälly toimitukseen) TV:n asentamiseksi seinään. Katso seinäasennuskiinnitintä asennettaessa myös seinäasennuskiinnittimen mukana toimitettu

äyttöohje ja asennusohje. Huomautus

• Pane irrotetut ruuvit talteen turvalliseen paikkaan pois lasten ulottuvilta.• Muista pitää kiinni TV:stä, kun valmistelet sitä seinäkiinnitystä varten.• Irrota kulmasuojukset, kun TV on asennettu seinään. Ohjeita seinäasennustelineen asennukseen on TV-mallisi tuotesivun Asennustiedot (seinäasennusteline) - kohdassa. www.sony.eu/support/ Tämän tuotteen asentaminen edellyttää riittävää ammattitaitoa erityisesti sen määrittämiseksi, kestääkö seinä television painon. Tämän tuotteen seinään asentaminen on jätettävä Sonyn jälleenmyyjän tai luvallisen urakoitsijan tehtäväksi ja asennuksen turvallisuuteen on kiinnitettävä riittävästi huomiota. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta.15

Television asennus seinälle pakkauksesta 1 Poista pehmuste ja kiinnitä (toimitetaan TV:n mukana) TV:n taakse. Huomautus

• Jos käytät sähköistä ruuvitalttaa, aseta vääntömomentiksi noin 1,5 N·m {15 kgf·cm}.16

Television asennus seinälle pöytäjalustalta 1 Asenna kulmasuojat. 2 Poista keskikannet. 3 Irrota ruuvit. x 318

4 Irrota seisontajalusta. 5 Sulje keskilohko vapauttamalla saranan lukko.

6 Kiinnitä (toimitetaan TV:n mukana) TV:n taakse. Huomautus

• Jos käytät sähköistä ruuvitalttaa, aseta vääntömomentiksi noin 1,5 N·m {15 kgf·cm}.20

Vianmääritys Yleisissä vianmäärityskysymyksissä, kuten: musta näyttö, ei ääntä, jähmettynyt kuva, TV ei reagoi tai verkko on kadonnut, suorita seuraavat vaiheet. 1 Käynnistä TV uudelleen painamalla virtapainiketta kaukosäätimessä kunnes viesti tulee näkyviin. TV käynnistyy uudelleen. Jos TV: tä ei saada palautetuksi, kokeile irrottaa TV virtajohdosta kolmeksi minuutiksi ja kytke se sitten uudelleen. 2 Lisätietoja apuvalikosta painamalla HELP kaukosäätimessä. 3 Yhdistä TV:si Internetiin ja suorita ohjelmistopäivitys. Sony suosittelee pitämään TV:n ohjelmiston päivitettynä. Ohjelmistopäivitykset antavat uusia ominaisuuksia ja parantavat suoritustehoa. 4 Käy Sonyn tukisivustolla (tiedot ilmoitettu takakannessa). Kun kytket TV:n verkkovirtaan, TV ei välttämättä kytkeydy heti päälle vaikka painaisit virtapainiketta kaukosäätimestä tai TV:stä. Järjestelmän alustaminen vie aikaa. Odota noin

inuutti ja yritä sitten uudelleen. Ongelmat ja ratkaisut Kun LED-ilmaisin vilkkuu punaisena. Laske kuinka monta kertaa se vilkkuu (aikaväli on kolme sekuntia). Käynnistä TV uudelleen irrottamalla rkkovirtajohto kolmeksi minuutiksi ja kytkemällä TV sitten päälle. Jos ongelma ei poistu, irrota virtajohto ja ota yht eyttä jälleenmyyjääsi tai Sonyn palvelukeskukseen ilmoittaen tiedot siitä, kuinka monta kertaa LED-ilmaisin vilkkuu. Maanpäällisen verkon/kaapeliverkon palvelua ei voida vastaanottaa. Tarkista antennin/johdon yhteys ja vahvistimen asetukset. Valitse antenni-/kaapelilähetys painamalla kaukosäätimen DIGITAL/ANALOG-painiketta. Jos et näe lähetystä, paina ensin TV-painiketta ja sitten DIGITAL/ANALOG-painiketta. Maanpäällisen verkon signaali voi olla vaimentunut, jos lähistöllä on vahva signaali. Aseta [LNA (CH ---)] tilaan [Pois] digitaaliviritysasetuksissa. Uuteen taloon muuttamisen jälkeen tai yritettäessä vastaanottaa uusia palveluita, yritä suorittaa kanavien haku valitsemalla [Digikanavien viritys]. Satelliittipalvelua ei voida vastaanottaa. Tarkista satelliittikaapelikytkentä. Kun [Ei signaalia. LNB ylikuormitettu…] näytetään, irrota verkkojohto pistorasiasta. Varmista sitten, ettei satelliittikaapeli ole vaurioitunut eikä satelliittisignaalilinja ole oikosuljettu satelliittiliittimessä. Kaukosäädin ei toimi. Vaihda paristot. Kaukosäätimen EXT.BOX MENU-painike ei toimi. Liitä ja määritä IR Blaster (vain mallit, joiden toimitukseen sisältyy IR Blaster) (sivu 12). Liitä HDMI CEC -yhteensopiva laite (paitsi mallit, joiden toimitukseen sisältyy IR Blaster) ja vaihda sen tuloliitäntään. Lähetyspalvelun lapsilukon salasana on unohtunut. Syötä PIN-koodiin 9999 ja valitse [Vaihda PIN-koodi]. Television kehys lämpenee. Kun televisio on päällä pitkään, sen kehys lämpenee. Kädellä koskettaessa se voi tuntua kuumalta. Näyttö tummenee TV:tä katsottaessa. Jos koko kuva tai osia siitä pysyy paikallaan, näytön kirkkaus pienenee asteittain jäännöskuvan estämiseksi. Tämä ei ole TV:n toimintahäiriö. Olet huolissasi jäännöskuvasta. Jos samaa kuvaa näytetään toistuvasti tai pitkiä

ikoja, saattaa ilmetä jäännöskuvaa. Kuvan palamisen vähentämiseksi suosittelemme, että televisio sammutetaan tavallisesti kaukosäätimen tai television virtapainikkeesta. Huomautus

• Suorita paneelin päivitys ainoastaan, kun jäännöskuva on erityisen selkeä. Se kannattaa suorittaa vain kerran vuodessa. Älä suorita sitä useammin, sillä se voi vaikuttaa paneelin käyttöikään.• Kuvat, joissa on kelloja, logoja ja kirkkaita värejä (mukaan lukien valkoinen) aiheuttavat helposti jäännöskuvaa. Vältä tämäntyyppisten kuvien näyttämistä pitkiä aikoja. Muussa tapauksessa voi esiintyä jäännöskuvaa.22

Näyttöön tulee valkoinen juova. Paneelin päivitys suoritetaan automaattisesti jäännöskuvan vähentämiseksi, kun TV:tä on käytetty pitkiä aikoja. Paneelin päivitys käynnistyy TV:n sammuttamisen jälkeen ja se kestää noin tunnin. Näytöllä voi näkyä valkoinen juova paneelin päivityksen aikana. Tämä ei ole TV:n toimintahäiriö. Viesti [Paneelin päivitys keskeytyi…] näytetään. Paneelin päivitys suoritetaan automaattisesti

äännöskuvan vähentämiseksi, kun TV:tä on käytetty pitkiä aikoja. Jos TV kytketään päälle, verkkovirtajohto irrotetaan tai huoneen lämpötila siirtyy alueen 10 ºC – 40 ºC ulkopuolella paneelin päivityksen aikana, prosessia ei suoriteta loppuun ja tämä viesti näytetään näytöllä. Jos paneelin päivitys käynnistyi automaattisesti, se käynnistyy uudelleen, kun sammutat TV:n kaukosäätimellä. Jos paneelin päivitys aloitettiin manuaalisesti, se on valittava uudelleen. Tekniset tiedot Järjestelmä Näyttöpaneeli OLED-paneeli (Organic Light Emitting Diode) TV-järjestelmä Maa-/aluevalinnasta/TV-mallista riippuen Analoginen: B/G, D/K, I Digitaalinen: DVB-T/DVB-C DVB-T2* Satelliitti*: DVB-S/DVB-S2 Värijärjestelmä PAL/SECAM/NTSC3.58 (Vain video)/NTSC4.43 (Vain video) Kanavien näkyvyysalue Maa-/aluevalinnasta/TV-mallista riippuen Analoginen: UHF/VHF/kaapeli Digitaalinen: UHF/VHF/kaapeli Satelliitti*: IF-taajuus 950-2 150 MHz Äänentoisto 13 W + 13 W + 13 W + 13 W + 13 W + 13 W + 10 W + 10 W Langaton teknologia Protokolla IEEE802.11ac/a/b/g/n (IEEE802.11ac ei ehkä ole saatavissa riippuen

aajuusalue Lähtöteho 2 400 - 2 483,5 MHz < 10,0 dBm23

Näet ohjelmistoversion painamalla kau kosäätimen HELP-painiketta. Kaukosäädin: _._.__.___ Paina HOME- painiketta ja valitse [Asetukset] [Äänellä toimiva kauko-ohjaus] [Ohjelmistoversio]. Mikään laitteeseen/lisävarusteisiin/osiin tul evaisuudessa tehtävä ohjelmisto- tai laiteohjelmapäivitys ei vaikuta laitteen yhdenmukaisuuteen direktiivin 2014/53/EU kanssa.

• Kaikissa TV:issä ei ole DVB-T2- tai DVB-S/S2- tekniikkaa tai satelliittiantenniliitintä. Tulo-/lähtöliitännät Antenni/kaapeli 75 ohmin ulkoinen liitäntä VHF/UHF-liittimelle Satelliittiantenni Naaraspuolinen F-tyypin liitin, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V & 22 kHz ohjaus, Yhden

aapelin jakelu EN50494. / AV IN Video/Audio-tulo (miniliitäntä) HDMI IN 1/2/3/4 (tukevat 4K-tarkkuutta, HDCP

Kun lähteen resoluutio on 4096 × 2160p pikseliä ja [Laaja tila] -asetus on [Normaali], näytettävä resoluutio on 3840 × 2160p pikseliä. Jos haluat resoluutioksi 4096 × 2160p pikseliä, aseta [Laaja tila]-asetukseksi [Koko kuva 1] tai [Koko kuva 2].

Jos haluat 18 Gbps:n tuen, aseta [HDMI- signaalimuoto]-asetukseksi [Vahvistettu muoto].

Katso lisätietoja Käyttöoppaasta. Audio: eARC (vahvistettu audiopaluukanava)-tilassa* Katso lisätietoja Käyttöoppaasta. Muussa kuin eARC-tilassa 5,1.-kanavainen lineaarinen PCM: 32/44,1/48/

• eARC tulee olemaan käytettävissä ohjelmistopäivityksen jälkeen. Katso uusimmat tiedot Sonyn tukisivustolta (tiedot ilmoitettu takakannessa). eARC-tila on aktiivinen, kun [eARC-tila] on [Autom.], [Kaiuttimet] on asetettu tilaan [Äänijärjestelmä] ja eARC-yhteensopiva äänijärjestelmä on liitetty. ARC (Audiopaluukanava) (vain HDMI IN 3) eARC-tilassa* Katso lisätietoja Käyttöoppaasta. ARC-tilassa Kaksikanavainen lineaarinen PCM: 48 kHz 16 bittiä, Dolby Digital, Dolby Digital Plus, DTS

• eARC tulee olemaan käytettävissä ohjelmistopäivityksen jälkeen. Katso uusimmat tiedot Sonyn tukisivustolta (tiedot ilmoitettu takakannessa). eARC-tila on aktiivinen, kun [eARC-tila] on [Autom.], [Kaiuttimet] on asetettu tilaan [Äänijärjestelmä] ja eARC-yhteensopiva äänijärjestelmä on liitetty. DIGITAL AUDIO OUT (OPTICAL) Optinen digitaaliliitäntä (kaksikanavainen lineaarinen PCM: 48 kHz 16 bittiä, Dolby Digital, DTS) (stereominiliitin) Kuulokkeet 1, 2, 3 (HDD REC)*

USB-laiteportti. ( 3 USB-kiintolevy REC- toimintoa varten) USB-portit 1 ja 2 tukevat nopeaa USB:tä (USB 2.0) USB-portti 3 tukee supernopeaa USB:tä (USB 3.1

n 1) Maksu-TV-moduulin (CAM) paikka LAN 10BASE-T/100BASE-TX-liitäntä (Yhteysnopeus voi vaihdella verkon käyttöympäristön mukaan. 10BASE-T/100BASE-TX-tiedonsiirtonopeutta ja laatua ei taata tälle televisiolle.) IR BLASTER*

IR Blaster -infrapunakaapelitulo (miniliitäntä)

Keskikaiuttimen tulo (naparuuvi) Muita tietoja Lisävarusteet Seinäasennuskiinnitin: SU-WL450 Käyttölämpötila 0 ºC – 40 ºC Käytön ilmankosteus 10 % – 80 % RH (ei-kondensoiva) Teho, tuoteseloste ja muuta Käyttöjännite 220 V – 240 V AC, 50 Hz Energiatehokkuusluokka KD-65AF9: B KD-55AF9: B Näytön koko (halkaisija) (Noin) KD-65AF9: 163,9 cm / 65 tuumaa KD-55AF9: 138,8 cm / 55 tuumaa24

0,50 W (34 W ohjelmiston/elektronisen ohjelmaoppaan päivitystilassa) Näytön erottelutarkkuus 3 840 pistettä (vaaka) × 2 160 viivaa (pysty) Ulostuloarvot USB 1/2 Maks. 5 V , 500 mA USB 3 Maks. 5 V , 900 mA Mitat (Noin) (l × k × s) pöytäjalustan kanssa KD-65AF9: 144,9 × 83,2 × 32,0 cm KD-55AF9: 122,8 × 70,9 × 32,0 cm ilman pöytäjalustaa KD-65AF9: 144,9 × 83,5 × 8,6 cm KD-55AF9: 122,8 × 71,1 × 8,6 cm Paino (Noin) pöytäjalustan kanssa KD-65AF9: 35,6 kg KD-55AF9: 30,0 kg ilman pöytäjalustaa KD-65AF9: 27,2 kg KD-55AF9: 23,8 kg *1 Vain rajoitetuilla alueilla/maissa/TV-malleissa. *2 Vuosittainen virrankulutus, joka perustuu television 4 tunnin päivittäiseen käyttöön 365 päivänä vuodessa. Todellinen energiankulutus riippuu siitä, miten televisiota käytetään. *3 Mainittu valmiustilan virrankulutus on voimassa sen jälkeen, kun televisio on suorittanut välttämättömät sisäiset toimenpiteet. *4 Valmiustilan virrankulutus kasvaa, kun televisio on yhdistetty verkkoon. Huomautus

• Lisävarusteiden saatavuus riippuu maasta/alueesta/television mallista/varastotilanteesta.• Rakennetta ja teknisiä tietoja saatetaan muuttaa siitä erikseen ilmoittamatta. Digitaalisen television toimintaan liittyviä huomautuksia

• Digi-TV (DVB antennin, satelliitin tai kaapelin kautta), vuorovaikutteiset palvelut ja verkkotoiminnot eivät välttämättä ole käytettävissä kaikissa maissa tai kaikilla alueilla. Jotkut toiminnot eivät ehkä ole käytössä tai eivät toimi oikein joidenkin palveluntarjoajien ja verkkoympäristöjen kanssa. Jotkut TV-palveluntarjoajat saattavat veloittaa maksun palveluistaan.

• Tämä TV tukee digitaalilähetyksiä, joissa

äytetään MPEG-2-, H.264/MPEG-4 AVC- ja H.265/HEVC-koodekkeja, mutta emme voi taata yhteensopivuutta kaikkien operaattori-/palvelusignaalien kanssa, koska ne voivat muuttua ajan myötä. Tuotemerkit

• Termit HDMI ja HDMI High-Definition Multimedia Interface ja HDMI-logo ovat HDMI Licensing Administrator, Inc.:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa.

• Valmistettu Dolby Laboratories

yöntämällä lisenssillä. Dolby, Dolby Audio, Dolby Vision ja kaksois-D-symboli ovat Dolby Laboratoriesin tavaramerkkejä.

• “BRAVIA”, ja BRAVIA Sync ovat Sony Corporationin tavaramerkkejä tai

kisteröityjä tavaramerkkejä.

• Gracenote, Gracenote-logo ja -logotyyppi ja “P owered by Gracenote” -logo ovat joko Gracenote, Inc.:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa.

hromecast built-in, YouTube ja muut niihin liittyvät merkit ja logot ovat Google LLC:n tavaramerkkejä.

i-Fi Alliancen rekisteröityjä tavaramerkkejä.

ertifiointimerkki.25

• DTS-patentit, ks. http://patents.dts.com. Valmistettu DTS, Inc.in lisenssillä. DTS, symboli sekä DTS ja symboli yhdessä

at rekisteröityjä tavaramerkkejä ja DTS Digital Surround on DTS, Inc:n tavaramerkki. © DTS, Inc. Kaikki oikeudet pidätetään.

• Bluetooth®-sanamerkki ja -logot ovat Blue tooth SIG, Inc:n omistamia rekisteröityjä tavaramerkkejä, ja Sony Corporation käyttää niitä lisenssillä. Muut tuotemerkit ja tuotenimet ovat omistajiensa omaisuutta.

• DiSEqC™ on EUTELSATin tavaramerkki.

ässä televisiossa on DiSEqC 1.0 -tuki. Tätä televisiosta ei ole tarkoitettu moottorikäyttöisten antennien ohjaukseen.

avaramerkki Yhdysvalloissa ja muissa maissa.

B Implementers Forum, Inc:n rekisteröity tavaramerkki.

• Kaikki muut tavaramerkit ovat omistajiensa
