РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KD55AF9 SONY

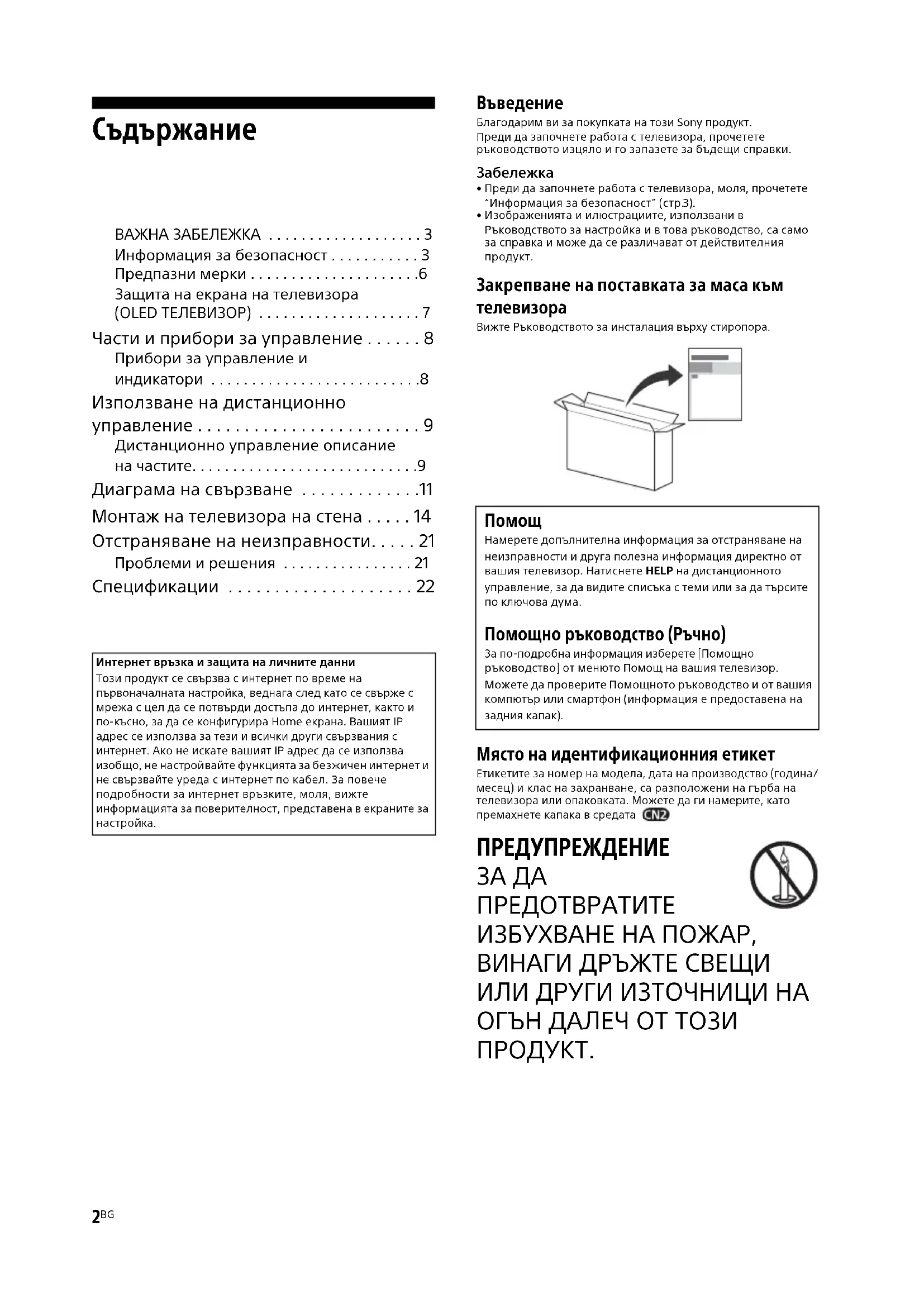

Благодарим ви за покупката на този Sony продукт.Преди да започнете работа с телевизора, прочетете ръководството изцяло и го запазете за бъдещи справки.

• Преди да започнете работа с телевизора, моля, прочетете “Информация за безопасност” (стр. 3).
• Изображенията и илюстрациите, използвани в Ръководството за настройка и в това ръководство, са само за справка и може да се различават от действителния продукт. Закрепване на поставката за маса към

Вижте Ръководството за инсталация върху стиропора. Място на идентификационния етикет Етикетите за номер на модела, дата на производство (година/месец) и клас на захранване, са разположени на гърба на телевизора или опаковката. Можете да ги намерите, като премахнете капака в средата . ПРЕДУПРЕЖДЕНИЕ

Интернет връзка и защита на личните данниТози продукт се свързва с интернет по време на първоначалната настройка, веднага след като се свърже с мрежа с цел да се потвърди достъпа до интернет, както и по-късно, за да се конфигурира Home екранa. Вашият IP адрес се използва за тези и всички други свързвания с интернет. Ако не искате вашият IP адрес да се използва изобщо, не настройвайте функцията за безжичен интернет и не свързвайте уреда с интернет по кабел. За повече подробности за интернет връзките, моля, вижте информацията за поверителност, представена в екраните за настройка. Намерете допълнителна информация за отстраняване на неизправности и друга полезна информация директно от вашия телевизор. Натиснете HELP на дистанционното управление, за да видите списъка с теми или за да търсите по ключова дума. Помощно ръководство (Ръчно) За по-подробна информация изберете [Помощно ръководство] от менюто Помощ на вашия телевизор. Можете да проверите Помощното ръководство и от вашия компютър или смартфон (информация е предоставена на задния капак).3

С настоящото Sony Visual Products Inc. декларира, че типовете радиооборудване KD-65AF9, KD-55AF9 съответстват на Директива 2014/53/ЕС. Цял

текст на ЕС декларацията за съответствие може да се намери на следния интернет адрес: http://www.compliance.sony.de/ Това радио оборудване може да се използва в ЕС, без да се

арушават приложимите изисквания относно използването на радиочестотния спектър. Забележка за потребители: следната информация се отнася

мо за оборудване, продавано в страни, където се прилагат директивите на ЕС. Безжичната телевизионна система може да се използва в

едните държави: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, P L, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Косово Това оборудване може да се използва в други неевропейск

Опасност от експлозия, ако батерията бъде подменена с неправилен тип батерия. Батериите не трябва да се излагат на прекалена топлина, например слънчева светлина, огън или подобни или на изключително ниско атмосферно налягане, което може да доведе до експлозия или изтичане на запалима течност или

Опасност, свързана със стабилността Телевизорът може да падне и да причини сериозно нараняване или смърт. Никога не слагайте телевизор на нестабилни повърхности. Телевизорът може да падне и да причини сериозно нараняване или смърт. Много наранявания, особено при деца, могат да се избегнат, като се вземат прости предпазни мерки като:

• Използване на шкафове и стойк и, препоръчани от производителя на телевизора.

• Използване само на мебели, които могат безопасно да издържат тежестта на телевизора.

• Да се внимава телевизорът да не излиза извън ръба на

• Телевизорът да не се поставя върху високи мебели (например шкафове или библиотеки), без телевизорът и съответната мебел да бъдат фиксирани към подходяща

• Да не се поставя телевизора върху плат или други материали, които могат да се намират между телевизора и мебелите, на които е поставен.

• Да се обяснят на децата опасностите от катерене по мебелите, за да се достигне телевизорът или неговите органни за управление. Ако при смяна на жилището запазите настоящия си

елевизор, следва да вземете предвид същите съображения, както гореизложените. Инсталация/Настройка Инсталирайте и използвайте телевизора в съответствие с инструкциите, описани по-долу, за да избегнете риск от пожар, токов удар или повреда и/или наранявания.

ед, свързан към защитното заземяване на сградната инсталация чрез връзка с мрежовото електрозахранване или чрез друго устройство с връзка към защитното заземяване, и към телевизионна разпределителна система, използваща коаксиален кабел, може при определени обстоятелства да създаде опасност от пожар. Затова свързването към телевизионна разпределителна система трябва да се осъществи чрез устройство, предоставящо електрическа изолация под определен честотен диапазон (галваничен изолатор, вж. EN 60728-11).

• Плъзнете и дръжте ключалката на пантата, както е показано, и издърпайте централния блок , докато се чуе изщракване. В противен случай има опасност телевизорът да падне и да причини сериозно нараняване или той да се

• Телевизорът трябва да бъде инсталиран близо до лесно

• Поставете телевизора на стабилна, равна повърхност, за да избегнете паднето му, което може да причини нараняване на човек или повреда на имущество.

е телевизора на място, където не може да бъде дръпнат, бутнат или преобърнат.

• Поставете телевизора така, че долната част на ТВ да не е стърчи от поставката, на която е поставен телевизора (не се доставя). Ако долната част на ТВ е издадена навън спрямо поставката, на която е поставен телевизора, това може да доведе до преобръщане или падане на телевизора и да доведе до нараняване на човек или повреда на телевизора.

• Поради причини, свързани с безопасността, се уверете, че монтирате централните капаци към задната част на телевизора, когато телевизорът е в положение за поставка

• Монтажът на устройс твото към стената трябва да се извърши само от квалифициран персонал.

• За по-голяма безопасност ви препоръчваме да използвате оригиналните аксесоари на Sony, включително: Конзола за закрепване към стена SU-WL450 ВАЖНА ЗАБЕЛЕЖКА Този продукт е произведен от или от името на Sony Visual Products Inc. Вносител в ЕС: Sony Europe Limited. Запитвания до вносителя или запитвания свързани със

ъответствието на продуктите съгласно законодателството на Европейския съюз, следва да се отправят към упълномощения представител на производителя Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7- D1, 1935 Zaventem, Белгия. Информация за безопасност При монтаж на телевизора към поставката за маса е необходим достатъчно опит. Вижте Ръководството за настройка , предоставено с телевизора, за монтаж на поставката. Sony не носи отговорност за повреди или наранявания,

инени от неправилни манипулации или монтаж.

• На всяка цена използвайте винтовете приложени към конзолата за закрепване към стена, когато закачате конзолата за закрепване към стена към телевизора. Приложените винтове са проектирани както е показано на илюстрацията, измерването е направено спрямо закачващата повърхност на конзолата за закрепване към

Диаметърът и дължината на винтовете се различават в

висимост от модела на конзолата за закрепване към

Използването на винтове, различни от тези в комплекта на

онзолата, може да доведе до вътрешни повреди на телевизора или да стане причина за падането му и т.н.

• Преди да местите телевизора, изключете всички кабели от

• Пренасянето на голям телевизор изисква двама или повече

• Когато местите телевизора на ръце, дръжте го, както е

• Когато боравите с телевизора

• При пренасяне не излагайте телевизора на сътресения или прекалени вибрации.

• Когато пренасяте телевизора при ремонт или при смяна на

лището, пакетирайте го, като използвате оригиналната опаковка и материали за пакетиране. Предотвратяване на падане

Премахнете капаците в средата. 2 Закрепете телевизора за стойката за телевизор.

• Никога не покривайте вентилационните отвори и не вкарвайте предмети в корпуса.

• Оставете свободно място около телевизора както е показано по- долу.

• Препоръчително е да използвате оригиналната конзола за закрепване към стена на Sony, за да осигурите достатъчна циркулация на въздуха. Инсталация на стена Винт (M6) Конзола за закрепване към стена 8 mm - 12 mm Заден капак на телевизора Винт M6 (не се доставя) Кабел (не се

Винт (не се доставя) 8 mm - 12 mm 30 cm 10 cm 10 cm 10 cm Оставете най-малко толкова място около устройството.5

Инсталиране с помощта на поставка

• За да постигнете правилна вентилация и за да предотвратите събирането на прах или мръсотия: Не слагайте телевизора легнал, не го монтирайте обърнат с горния край надолу, наопаки или странично.

слагайте телевизора върху рафтове, килим, легло или

Не покривайте телевизора с парчета плат, като пердета или с други предмети, като вестници и др. Не инсталирайте телевизора, както е показано по-долу. Захранващ кабел За да предотвратите риск от пожар, токов удар, повреда и/или нараняване, работете със захр анващия кабел както

• Използвайте само оригинален захранващ кабел на Sony. Не използвайте други марки.

• Вкарайте щепсела плътно и докрай в контакта.

• Включвайте телевизора само към променливотоково захранване от 220 V - 240 V.

те изключили захранващия кабел; внимавайте да не се спънете в кабелите.

• Изключете захранващия кабел от мрежата от 220 V, преди да местите или извършвате операции над телевизора.

• Пазете захран ващия кабел далеч от източници на топлина.

• Изключете захранващия кабел и го почиствайте редовно. Ако захранващият кабел е замърсен или прашен и по него се образува влага, изолацията му може да се наруши и това може да доведе до пожар.

• Не използвайте приложения захранващ кабел с друго оборудване.

• Не дупчете, не огъвайте и не усуквайте прекомерно захранващия кабел. Вътрешните проводници могат да се оголят или прекъснат.

• Не преправяйте захранващия кабел.

• Не поставяйте тежки предмети върху захранващия кабел.

• Не дърпайте самия захранващ кабел, когато го изключвате от контакта.

• Не свързвайте твърде много устройства към един и същи

• Не използвайте контакт, който не захваща стабилно

Забранена употреба Не инсталирайте/използвайте телевизора на следните места или в ситуациите, описани по-долу. В противен случай телевизорът може да се повреди и да причини пожар, токов удар, щета и/или нараняване. Местонахождение:

• На открито (пряка слънчева светлина), на морския бряг, на кораб или друг плавателен съд, във вътрешността на превозно средство, в медицински заведения, на нестабилни повърхности, близо до вода, изложен на дъжд, влага или

• Места, които са горещи, влажни или прекалено прашни; Там, където може да влязат насекоми; Където може да бъде изложен на механични вибрации, в близост до запалими предмети (свещи и др.). Телевизорът трябва да бъде предпазен от поливане с течности; не поставяйте в близост до устройството предмети, пълни с течности, като например

• Не използвайте, ако сте с мокри ръце, когато капакът на устройството е свален или с аксесоари, които не са препоръчани от производителя. По време на гръмотевични бури изключвайте телевизора от контакта и също изваждайте антенния кабел.

• Не монтирайте телевизора така, че да стърчи. Може да възникне нараняване или повреда от сблъсък на човек или предмет в телевизора.

• Не поставяйт е телевизора на влажно или прашно място, или в стая с мазен дим или пара (близо до кухненски плотове или овлажнители). Може да възникне пожар, електрически удар или деформация.

• Не поставяйт е телевизора на места, изложени на високи температури, например директна слънчева светлина, близо до радиатор или отоплително тяло. В такива условия телевизорът може да прегрее, което да причини деформация на корпуса и/или повреда на телевизора.

• Ако телевизорът бъде поставен в

ъблекалня на обществена баня или минерална баня, телевизорът може да се повреди от сярата във въздуха и др.

• За най-добро качество на картината, не излагайте екрана на директно осветяване или слънчева светлина.

е преместването на телевизора от студено на топло място. Внезапните промени в температурата на стаята могат да причинят конденз на влага. Това може да е причина за показване на лоша картина и/или лоши цветове. В такъв случай изчакайте влагата да се изпари напълно, преди да включите телевизора. Счупени парчета:

• Не хвърляйте нищо към телевизора. Стъклото на екрана може да се счупи и да експлодира при удара и да причини сериозни наранявания.

• Ако повърхно стта на дисплея се пропука, не я докосвайте, докато не изключите захранващия кабел. В противен случай това може да причини токов удар. Когато не използвате устройството

• Поради причини, свързани с безопасността и околната среда, ви препоръчваме да изключвате телевизора от мрежата, когато не планирате да го използвате няколко

• Телевизорът не е изключен от мрежата, когато е изключен от копчето. За да изключите напълно устройството, изключете кабела на захранването от електрическата мрежa.

• Някои телевизори притежават функции, които изискват устройството да бъде оставено в режим Готовност. 30 cm 10 cm 10 cm Оставете най-малко толкова място около устройството. 1 cm

Циркулацията на въздух е блокирана. Стена Стена6

• Не позволявайте на деца да се качват върху телевизора.

• Пазете малките аксесоари далеч от деца, за да не бъдат погълнати от тях по невнимание. Ако възникнат следните проблеми... Незабавно изключете телевизора и извадете захранващия кабел в случай, че възникне някои от следните проблеми. Консултирайте се с вашия Sony доставчик или с упълномощен сервизен служител на Sony дали е наложително телевизорът да бъде проверен от квалифициран сервиз.

• Захранващият кабел е повреден.

• Гнездото на контакта не захваща стабилно щепсела.

• Телевизорът е повреден, понеже е изпуснат, ударен или нещо е хвърлено по него.

• Течни или твърди предмети са попаднали в отворите на

Относно температурата на телевизора Когато телевизорът се използва продължително време, рамката около панела се затопля. Може да усетите топлина, ако я докоснете. Гледане на телевизия

• Гледайте телевизия в средно осветена стая, тъй като гледането на телевизия в слабо осветена стая натоварва допълнително очите ви.

• Когато използвате слушалки, настройте силата на звука така, че да предотвратите увреждане на слуха. OLED екран

• Въпреки че OLED екранът е създаден чрез високопрецизна технология и 99,99 % или повече от пикселите са ефективни, на OLED екрана могат да се появят черни точки или често появяващи се ярки петна от светлина (бели, червени, сини или зелени). Това е структурно свойство на OLED екрана и не е неизправност.

• Не натискайте и не драскайте предния филтър и не поставяйте предмети върху устройството. Изображението може да не е изравнено или OLED екранът може да е

• Екранът и корпусът се затоплят, когато използвате

тройството. Това не е неизправност.

• Когато изхвърляте Вашия телевизор, следвайте местните закони и наредби. Поддръжка и почистване на повърхността на екрана/корпуса на телевизора Уверете се, че сте изключили свързания към телевизора захранващ кабел, преди да започнете почистване. За да предотвратите повреда на покритието на екрана, следвайте инструкциите, изброени по-долу.

• За да премахне те праха от повърхността на екрана/корпуса, почиствайте с меко сухо парче плат. Ако полепналият прах не може да се почисти, почиствайте екрана с меко парче плат, леко навлажнено със слаб почистващ разтвор.

• Никога не пръскайте вода или разтвор директно върху телевизора. По екрана или външните части, може да се образуват капки, които да потекат, да навлезнат в долната част на телевизора и да го повредят.

• Не използвайте грапави парчета плат, почистващи препарати на алкална/киселинна основа, почистващи прахове или разтвори, като например алкохол, бензол, разредител или инсектицид. Използването на такива вещества или продължителният контакт с гума или винил може да повреди повърхността на екрана или повърхността на корпуса на устройството.

• Не пипайте телевизора, ако ръката Ви е покрита с химично вещество като крем за ръце или слънцезащитен крем.

• Препоръчва се периодично почистване с прахо смукачка на отворите за проветряване с цел осигуряване на правилна вентилация.

• Когато регулирате ъгъла на телевизора, местете бавно устройството, за да предотвратите изместване на телевизора или падане от масата или стойката. Допълнително оборудване

• Не дръжте близо до телевизора допълнителните компоненти или каквото и да е било оборудване, излъчващо електромагнитни вълни. В противен случай е възможно картината и/или звукът да бъдат със смущения.

• Това оборудване е тествано и съответства на изискванията на Директива EMC, като използва свързващ сигнален кабел по-къс от 3 метра.

• Това оборудване е тествано и съответства на изискванията

а Директива EMC, като използва RF кабел по-къс от 30 метра за наземен/сателитен/CATV терминал. Препоръки за конектор тип F Вътрешният проводник трябва да е издаден спрямо свързващата част по-малко от 1,5 mm. Безжична функция на продукта

• Не работете с този уред в близост до медицинско оборудване (пейсмейкър и пр.), тъй като това може да доведе до неизправност на медицинското оборудване.

• Макар, че този уред предава/приема кодирани сигнали, внимавайте за неоторизирано прихващане. Sony не носи отговорност за възникнали в резултат проблеми.

• Това оборудване трябва да се инсталира и използва така, че

има разстояние от поне 20 cm или повече между антената на това устройство и тялото на човек. Внимание при работа с дистанционното

• Съблюдавайте правилната полярност при поставяне на

• Не използвайте съвместно батерии от различен тип, както и стари и нови батерии.

• Изхвърляйте изразходваните батерии по щадящ околната среда начин. В някои населени места е възможно изхвърлянето на батериите да е регулирано нормативно. Консултирайте се с местните власти.

• Работете внимателно с дистанционното управление. Не го

пускайте, не стъпвайте върху него и не изливайте никакви течности върху него.

• Не поставяйте дистанционното управление в близост до източници на топлина, на пряка слънчева светлина или в стая с повишена влажност. Предпазни мерки макс. 1,5 mm (Препоръчителна схема на конектор тип F) макс. 7 mm7

Изхвърляне на телевизора Изхвърлянена стари електрически и електронни уреди (приложимо в Европейския съюз и други държави със системи за разделно събиране на

Този символ върху продукта или върху неговата опаковка показва, че този продукт не трябва да се третира като битов отпадък. Вместо това той трябва да бъде предаден в съответния събирателен пункт за рециклиране на електрически и електронни уреди. Като предадете този продукт на правилното място, Вие ще помогнете за предотвратяване на негативните последствия за околната среда и човешкото здраве, които биха възникнали при неправилното изхвърляне на този продукт. Рециклирането на материалите ще спомогне да се съхранят природните ресурси. За подробна информация относно рециклирането на този продукт можете да се обърнете към местната градска управа, службата за събиране на битови отпадъци или магазина, откъдето сте закупили продукта. Изхвърляне на използвани батерии (приложимо в Европейския съюз и други държави със системи за разделно събиране на отпадъците) Този символ върху батерията или върху опаковката показва, че батерията, предоставена с този продукт, не трябва да се третират като битов отпадък. При някои батерии този символ може да се използва в комбинация с означение на химически елемент. Означението на химическия елемент олово (Pb) се добавя, ако батерията съдържа повече от 0,004 % олово. Като предадете тези батерии на правилното място, Вие ще помогнете за предотвратяване на негативните последствия за околната среда и човешкото здраве, които биха могли да възникнат при неправилното изхвърляне на батерията. Рециклирането на материалите ще спомогне да се съхранят природните ресурси. За продукти, които от гледна точка на безопасност, правилен начин на действие или цялост на данните изискват постоянна връзка с вградена батерия, тази батерия трябва да бъде подменяна само от квалифициран сервизен персонал. За да сте сигурни, че батерията ще бъде третирана правилно, предайте стария продукт в съответния събирателен пункт за рециклиране на електрически и електронни уреди. За всички останали батерии, моля, вижте раздела относно това как да извадите по безопасен начин батерията от продукта. Предайте батерията в съответния събирателен пункт за рециклиране на използвани батерии. За по-подробна информация относно рециклирането на тази батерия се обърнете към местната градска управа, службата за събиране на битови отпадъци или магазина, откъдето сте закупили продукта или батерията. Предпазни мерки за защита на екрана от

Задържане на картината OLED телевизорите са податливи на задържане на картината (прегаряне) поради характеристиките на използваните материали. Задържането на картината може да се появи, ако на едно и също място на екрана се показват изображения многократно или в продължение на дълги периоди от време. Това не е неизправност на телевизора. Избягвайте гледането на изображения, които могат да предизвикат задържане на

По-долу има примери за изображения, които могат да предизвикат задържане на

• Съдържание с черни ленти или в горната и долната част и/ или в лявата и дясната част на екрана. (например във формат Letterboxed, екран 4:3, стандартна резолюция)

• Статични изображения като снимки.

• Видео игри, които имат статично съдържание в някоя част

• Менюта на екрана, ръководства за програми, запазени марки на канали и т.н.

• Статично съдържание от приложения.

• Броячи на екрана, като например тези, които се използват

а новини и заглавия. За да намалите риска от задържане на

• Sony препоръчва да изключите телевизора, както обикновено, като натиснете захранващия бутон на дистанционното управление или на телевизора.

• Запълнете екрана, като промените [Ши рокоекранен режим], за да отстраните черните ленти. За [Широкоекранен режим] изберете, ражим различен от [Нормален].

• Изключете OSD (Екранен дисплей), като натиснете бутона / и изключи те менютата от свързаното оборудване. За подробности вижте ръководствата за употреба за свързаното оборудване.

• Избягвайте да гледате статични изображения с ярки цветове (включително бяло), часовници или емблеми в която и да е част на екрана.

картината според условията на околната среда. Стандартният режим на картината се препоръчва за домашна употреба и когато гледате съдържание, което често показва неподвижни емблеми и т.н. Телевизорът има следните функции, които помагат за

амаляването/предотвратяването на задържането на

Обновяване на панела Обновяването на панела ще се включи автоматично, за да уеднакви образа на телевизионния екран, след като е бил телевизорът е бил използван продължително. Обновяването на панела може да се извърши и ръчно и следва да се използва само ако задържането на картината е много видно или ако виждате следното съобщение: [Обновяването на панела не е завършено…]

• Функцията за обновяване на панела може да повлияе на панела. Като предпазна мярка извършвайте обновяване на панела само веднъж годишно. Не го извършвайте повече от веднъж годишно, тъй като това може да повлияе на жизнения цикъл на панела.

• Обновяването на панела отнема около един час.

• По време на обновяването на панела може да се появи бяла

ента на екрана, това не е неизправност на телевизора.

• Обновяването на панела работи само когато температурата в стаята е между 10 ºC и 40 ºC. Изместване на пиксели Автоматично премества изображението на екрана, за да предотврати задържане на картината. Друга функция Яркостта на екрана автоматично намалява, когато се показват неподвижни изображения, часовници, ярки цветове или емблеми и т.н. Защита на екрана на телевизора (OLED ТЕЛЕВИЗОР)8

Части и прибори за управление (Захранване) / + / – Когато телевизорът е изключен,Натиснете , за да го включите.Когато телевизорът е включен,Натиснете и задръжте за да изключите.Натиснете многократно, за да промените функцията, след това натиснете бутона + или –, за да:•Настройва силата на звука.• Избор на канал.•Избор на входящ източник за телевизора. Сензор за дистанционното управление*

LED осветление LED осветлението свети или мига в зависимост от състоянието на телевизора.За повече информация вижте в омощното ръководство. Вграден микрофон*

Използвайте вградения микрофон за свободни ръце за гласово търсене. За да активирате вградения микрофон, натиснете НOME и след това изберете [Настройки] [Google]. Вграден микрофон с LED светлина LED светлината на вградения микрофон светва жълто, когато микрофонът е активиран. Вграденият микрофон с LED светлина може да бъде дезактивиран.* *1 Не поставяйте нищо в близост до сензора.*2 Вграденият микрофон ще бъде достъпен, когато софтуерът се актуализира. За най-новата информация посетете сайта за поддръжка на Sony (информацията е предоставена на задната корица). Гласовото търсене изисква интернет връзка. Гласовото търсене с вградения микрофон е достъпно само за определени региони/страни/езици. Консумацията на енергия в режим готовност ще се увеличи, понеже вграденият микрофон постоянно приема, когато е активирано гласово търсене с вградения микрофон.*3 За повече информация вижте Помощното ръководство онлайн (страница 2). Прибори за управление и индикатори ȫȬȪ9

Използване на дистанционно управление / (Избор на вход/Задържане на

В ТВ режим: Показва и избира входния източник.В режим Текст: Задръжа текущата

(ТВ готовност) Включва или изключва телевизора (режим Готовност). DIGITAL/ANALOG Превключва между цифров и аналогов режим. TV/RADIO Превключва между TV или RADIO предавания. EXIT Въръща към предишен екран или излиза от менюто. Когато работи Интерактивно приложение, натиснете, за да излезете от услугата. Дистанционно управление описание на частите Разположението, формата, наличността и функциите на бутоните на дистанционното управление могат да се различават в зависимост от региона/държавата/модела на телевизора. MIC Използвайте Гласово търсене*. (напр. Търсете съдържание като говорите.)EXT.BOX MENUПоказва менюто на свързания външен декодер (кабелен/сателитен сет топ бокс).•При модели с предоставен IR Blaster свържете и извършете настройка на IR Blaster (стр. 12).•При някои устройства, съвместими с HDMI CEC, менюто на декодера (сет топ бокса) може да се покаже, когато IR Blaster не е предоставен/свързан. //// (D-Pad за навигиране)Навигация в екранното меню и избор. Превключване към телевизионен канал или входен източник и показване на лентата с меню на телевизора.* Гласовото търсене изисква интернет връзка.10

Бутони с цифри / (Инфо/Показване на текст) Показва информация.

Показва текстова информация. Google Play Дава достъп до онлайн услугата “Google Play”. NETFLIX (Само за определени региони/страни/модели телевизори) Дава достъп до онлайн услугата “NETFLIX”. Цветни бутони Изпълняват определена функция съответстваща в момента. ACTION MENU Показва списък с функции в зависимост от контекста. GUIDE/ Показва справочника на цифровите

APPS Достъп до различни услуги и приложения. BACK/ Връща към предишен екран. HOME Показва меню Home на телевизора. +/– (Сила на звука) Настройва силата на звука. (Прескачане) Прескача назад или напред между два канала или входа. Телевизорът сменя текущия канал или вход с последния избран канал или вход. (Заглушаване) Изключва звука. Натиснете отново, за да възстановите звука.

• Можете да включвате и изключвате достъпността, като натиснете и задържите . PROG +/–// В ТВ режим: Избира канал. В режим Текст: Избира следващата

или предишната () страница. AUDIO Променя езика за програмата, която гледате в момента.

Управлява мултимедийно съдържание от телевизора и свързани съвместими с BRAVIA Sync устройства. (Настройка на субтитрите) Включва или изключва субтитрите (когато функцията е налична). HELP Показва помощно меню. От тук може да се използва Помощното ръководство. REC Записва текущата програма с помощта на функцията за запис USB HDD. TITLE LIST Показва списъка със записани заглавия.11

Диаграма на свързване За повече информация за връзките, вижте Помощното ръководство чрез натискане на HELP на дистанционното.

CAM (Модул за условен достъп)

• Предоставя достъп до платени ТВ услуги. За подробности вижте Ръководство за употреба, доставено с вашия CAM.

• Не поставяйте смарт картата директно в CAM слота на телевизора. Тя трябва да се постави в модула за условен достъп, предоставен от вашия оператор.

• CAM не се поддържа в някои държави/

• Когато превключи те към цифрова програма след като гледате интернет видео, може да се появи CAM

• За да използвате говорителя на вашия телевизор като централен говорител, свържете изхода на вашия AV приемник към входа CENTER SPEAKER IN на вашия телевизор.

• Преди да свържете кабелите,

ключете захранващите кабели на телевизора и на AV приемника.

ете се, че [Говорител] е зададено на [Аудио система]: Натиснете ACTION MENU, след което изберете [Говорител] [Аудио система]. За да избегнете пращенето, когато

NTER SPEAKER IN не е свързан към AV приемник, променете следната настройка. Натиснете HOME, изберете [Настройки] [Звук], след това дезактивирайте [Режим на ТВ централен говорител]. (RF вход), (Сателитен вход)

• Куплунг за наземна/кабелна и сателитна телевизия. Стъпки на свързване: SUB. MAIN Антена

• Свържете SUB. жака, само когато

зползвате режим двоен тунер, с изключение на разпределение по един кабел EN50494. / AV IN

• За композитна връзка, използвайте аналогов удължаващ кабел (не се

• Използвайте дистанционното управление на Sony, за да управлявате външния декодер (кабелен/ сателитенсет топ бокс). Свържете кабел за IR Blaster*

към гнездото за IR Blaster на вашия телевизор. Поставете другия край, както е показано по-долу.

• За настройка на IR Blaster натиснете HOME и изберете [Настройки] [Външни входове] [Настройка на IR Blaster]. HDMI IN 1/2/3/4

• Интерфейсът HDMI може да пренася цифрово видео и аудио по един кабел.

1: L 2: Видео 3: Заземяване 4: R < 12 mm < 21 mm13

• За да се наслаждавате на висококачествено 4K 50p/60p съдържание, свържете качествен високоскоростен HDMI кабел и задайте [Формат на HDMI сигнала.] на [Подобрен формат]. Извършете тази настройка

свързан HDMI IN терминал. За повече информация относно поддържаните формати вижте “Спецификации” в това ръководство (стр. 22-24).

• H DMI IN 3 ARC (Audio Return Channel) Свържете аудио системата си към HDMI

N 3, за да насочите телевизионния аудио сигнал към вашата аудио система. Аудио система, която поддържа HDMI ARC, може да изпраща видео към телевизора и да получава аудио от телевизора чрез същия HDMI кабел. Ако вашата аудио система не поддържа HDMI ARC, е необходима допълнителна връзка с DIGITAL AUDIO OUT (OPTICAL).

• Свързването на голямо USB устройство може да повлияе на работата на други свързани устройства в близост до него.

• Когато свързвате голямо USB

тройство, свързвайте го към куплунга USB 1.

• Свържете USB HDD устройст во към USB 3 порта (син).

• Поддържа само стерео мини-жак с три

новременно от слушалките и високоговорителите на телевизора. *1 За външно устройство, което има само SCART AV OUT, използвайте SCART-RCA адаптер и аналогов удължаващ кабел.*2 Само за определени региони/страни/модели телевизори.

• Не можете да прикачите страничните капаци и , докато кабелите са свързани към страничния терминал.• Уверете се, че сте запазили страничните капаци за бъдеща употреба.14

Монтаж на телевизора на стена В това справочно ръководство е показана само подготовката за монтаж преди телевизорът да бъде монтиран на стената. До потребителите: От съображения за безопасност и за защита на продукта, Sony препоръчва монтажът на вашия телевизор да бъде извършен от дистрибутор на Sony или от лицензиран подизпълнител. Не се опитвайте да го монтирате сами. До дистрибуторите на Sony и подизпълнителите: Подходете с подчертано внимание към безопасността по време на монтажа, периодичната поддръжка и проверката на този продукт.

е Конзола за закрепване към стена SU-WL450 (не се доставена), за да монтирате телевизора на стената. Когато монтирате конзолата за закрепване към стена, прочетете също инструкциите за работа и

казанията за монтаж на конзолата за закрепване към стена.

• Не пропускайте да запазите свалените винтове на сигурно място, като ги пазите от деца.
• Дръжте здраво телевизора, докато го подготвяте за монтаж на стена.• Моля, извадете ъгловите протектори след монтажа на телевизора към стена.За инструкции относно монтирането на Kонзолата за закрепване към стена вижте Информация за монтаж Конзола за закрепване към стена) на страницата за вашия модел телевизор. www.sony.eu/support/ За монтажа на този продукт се изисква значителен опит, особено за определяне на здравината на стената, която трябва да издържи тежестта на телевизора. На всяка цена поверете закрепването на този продукт към стена на дистрибутори на Sony или лицензирани подизпълнители и по време на монтажа обърнете особено внимание на мерките за безопасност. Sony не носи отговорност за повреди или наранявания, причинени от неправилни манипулации или монтаж.15

Монтаж на телевизор на стена от кутия 1 Отстранете стиропора и прикрепете (доставено с телевизора) към задната страна на телевизора.

• Ако използвате електрическа отвертка, настройте въртящия момент на около 1,5 N·m {15 kgf∙cm}.16

2 Свалете винтовете от задната страна на телевизора.17

Монтаж на телевизор на стена от поставка за маса 1 Поставете ъгловите предпазители. 2 Премахнете капаците в средата. 3 Махнете винтовете. x 318

4 Разкачете основата на стойката. 5 Затворете централния блок, като отпуснете ключалката на пантата.

6 Прикрепете (доставено с телевизора) към задната страна на телевизора.

• Ако използвате електрическа отвертка, настройте въртящия момент на около 1,5 N·m {15 kgf∙cm}.20

7 Свалете винтовете от задната страна на телевизора.21

Отстраняване на неизправности За отстраняване на общи неизправности като: черен екран, липса на звук, замръзнала картина, блокиране на телевизор или загуба на мрежа, изпълнете следните стъпки. 1 Рестартирайте вашия телевизор чрез натискане на бутона за захранване на дистанционното управление, докато се появи съобщение. Телевизорът ще се рестартира. Ако телевизорът не се възстанови, пробвайте да изключите телевизора от захранващия кабел в продължение на три минути и след това го включете отново. 2 Вижте Помощното ръководство чрез натискане на HELP на дистанционното. 3 Свържете своя телевизор с интернет и направете актуализация на софтуера. Sony препоръчва да поддържате софтуера на телевизора си актуален. Актуализациите на софтуера предоставят нови функции и подобрения на производителността. 4 Посетете сайта за поддръжка на Sony (информацията е предоставена на задната

Когато включите захранващия кабел на телевизора, той може да не се включи веднага, дори ако натиснете бутона за включване на дистанционното управление или телевизора. Инициализирането на системата отнема

ме. Изчакайте за около една минута и опитайте отново. Проблеми и решения Когато светодиодът мига в червено. Пребройте колко пъти мига (интервалът от време е три секунди). Рестартирайте телевизора, като разкачите захранващия кабел за три минути, след което включите телевизора. Ако проблемът продължи, изключе захранващия кабел и се свържете с вашия доставчик или сервизен център на Sony като посочите колко пъти мига светодиода. Не се приема ефирна/кабелна услуга. Проверете връзката с (ефирната) антена/кабела и настройките на антенния усилвател. Изберете ефирна/кабелна услуга чрез натискане на DIGITAL/ANALOG на дистанционното. Ако услугата за радиопредаване не се показва, натиснете TV и след това натиснете DIGITAL/ANALOG. Наземният сигнал може да бъде потиснат, ако има силен сигнал, който се излъчва в близост. Настройте [LNA (Канал ---)] на [Изкл.] в цифровите настройки. След преместване в нова къща или когато търсите нови услуги, опитайте търсене на услуга като изберете [Цифрови настройки]. Не се приемат сателитни услуги. Проверете сателитната кабелна връзка. Когато се появи съобщение [Няма сигнал. Отчетено е претоварване на LNB…], извадете захранващия кабел. След това се уверете, че сателитният кабел не е повреден, а линията на сателитния сигнал не е дала на късо в сателитния конектор. Дистанционното управление не работи. Сменете батериите. Бутонът EXT.BOX MENU на дистанционното управление не работи. Свържете и настройте IR Blaster (само модели с доставен IR Blaster) (стр. 12). Свържете устройство, съвместимо с HDMI CEC (с изключение на моделите с доставен IR Blaster), и превключете на този вход. Забравена парола за родителско заключване на излъчване. Въведете 9999 за ПИН кода и изберете [Смяна на ПИН кода]. Рамката на телевизора се затопля. Когато телевизорът се използва продължително време, рамката му се затопля. Може да усетите топлина, когато я докоснете с ръка. Екранът потъмнява, докато гледате

Ако цялото изображение или част от него остане неподвижно, яркостта на екрана постепенно ще намалее, за да се предотврати задържане на картината. Това не е неизправност на телевизора.22

Притеснява ви задържането на картината. Ако едно и също изображение се показва

ногократно или за дълги периоди от време, може да се появи задържане на картината. За да намалите задържането на картината, ви препоръчваме да изключвате телевизора чрез копчето за изключване от дистанционното управление.

• Обновявайте панела ръчно само когато задържането на картината е особено видно. Като предпазна мярка обновявайте панела само веднъж годишно. Не обновявайте панела повече от веднъж годишно, тъй като това може да намали живот на панела.

• Изображенията, които включват часовници, емблеми и ярки цветове (включително бяло), лесно предизвикват задържане на картината. Избягвайте показването на такъв тип изображения за дълги периоди от време, в противен случай може да се появи задържане на

На екрана се появява бяла лента. На екрана се появява бяла лента. Обновяването на панела се включва автоматично след като телевизорът е бил използван продължително, за да се намали задържането на картината. Обновяването на панела започва след като телевизорът е изключен и отнема около един час. По време на обновяването на панела може да се появи бяла лента на екрана. Това не е неизправност на телевизора. Показва се съобщението [Обновяването на панела не е завършено…]. Обновяването на панела се включв

автоматично след като телевизорът е бил използван продължително, за да се намали задържането на картината. Ако по време на обновяването на панела телевизорът е включен, захранващият кабел е изваден или температурата в стаята е извън диапазона от 10 ºC до 40 ºC, процесът няма да бъде завършен и ще се появи това съобщение. Ако обновяването на панела е започнало автоматично, ще се рестартира, когато изключите телевизора с дистанционното управление. Ако обновяването на панела е зададено ръчно, трябва да го изберете отново. Спецификации

Система на панела Панел за OLED (органичен светодиод) Телевизионна система В зависимост от вашата държава/избор на зона/модел на телевизора Аналогова: B/G, D/K, I

ровa: DVB-T/DVB-C DVB-T2* Сателитна*: DVB-S/DVB-S2 Цветова система PAL/SECAM/NTSC3.58 (само видео)/NTSC4.43 (само видео) Покритие на каналите В зависимост от вашата държава/избор на зона/модел на телевизора Аналогова: UHF/VHF/кабел

естотен обхват Изходяща мощност 2 400 - 2 483,5 MHz < 10,0 dBm23

Софтуерна версия Телевизия: PKG_.____.____EUA Натиснете HE LP на дистанционното управление, за да видите версията на

Дистанционно управление: _._.__.___ Натиснете HOME, след което изберете [Настройки] [Гласово дистанционно управление] [Софтуерна версия:]. Нито една актуализация на софтуер/фърмуер

това оборудване/принадлежности/ компоненти няма да засегне съответствието им с Директива 2014/53/ЕС в бъдеще.

• Не всички телевизори имат DVB-T2 или DVB-S/S2 технология или конектор за сателитна антена. Входно/изходни жакове Антенен/кабел 75 ома външен терминал за VHF/UHF Сателитна антена Конектор тип F, женски, 75 ома. DiSEqC 1.0, LNB 13 V/18 V & 22 kHz тон,

пределяне по 1 кабел EN50494. / AV IN Видео/аудио вход (мини жак) HDMI IN 1/2/3/4 (поддържа 4K резолюция, Съвместим с HDCP 2.3)

Когато се подава 4096 × 2160p и [Широкоекранен режим] е настроен на [Нормален], резолюцията се показва като 3840 × 2160p. За показване на 4096 × 2160p сложете настройката [Широкоекранен режим] на [Пълен 1] или [Пълен 2].

За поддържане на 18 Gbps настройте [Формат на HDMI сигнала.] на [Подобрен формат].

За повече информация вижте Помощното ръководство.

annel)* За повече информация вижте помощното

• eARC ще бъде наличен, когато софтуерът бъде актуализиран. Посетете сайта за поддръжка на Sony (информацията е предоставена на задната корица) за най-актуалната информация. Режим eARC е активен, когато [Режим eARC] е зададен на [Автомат.], [Говорител] е зададено на [Аудио система] и е свързана аудио система, съвместима с режим eARC. ARC (Audio Return Channel) (Cамо HDMI IN 3) В режим eARC* За повече информация вижте помощното

• eARC ще бъде наличен, когато софтуерът бъде актуализиран. Посетете сайта за поддръжка на Sony (информацията е предоставена на задната корица) за най-актуалната информация. Режим eARC е активен, когато [Режим eARC] е зададен на [Автомат.], [Говорител] е зададено на [Аудио система] и е свързана аудио система, съвместима с режим eARC. DIGITAL AUDIO OUT (OPTICAL) Цифров оптичен жак (Двуканален линеен PCM: 48 kHz 16 бита, Dolby Digital, DTS) (Стерео мини жак)

USB порт 1 и 2 поддържат High Speed USB (USB

USB порт 3 поддържа Super Speed USB (USB 3.1

n 1) CAM (модул за условен достъп) гнездо LAN 10BASE-T/100BASE-TX конектор (в зависимост от условията на работа на мрежата, скоростта на пренос на данните може да се различава. 10BASE-T/100BASE-TX за този телевизор не гарантира скорост и качество на комуникацията.) IR BLASTER*

Аксесоари по избор Конзола за закрепване към стена: SU-WL450 Работна температура 0 ºC – 40 ºC Работна влажност Относителна влажност 10 % – 80 % (без образуване на конденз) Захранване, фиш на продукта и

Изходни номинални данни USB 1/2 5 V , 500 mA (макс.) USB 3 5 V , 900 mA (макс.) Габарити (прибл.) (ш × в × д) с поставка за маса KD-65AF9: 144,9 × 83,2 × 32,0 cm KD-55AF9: 122,8 × 70,9 × 32,0 cm без поставка за маса KD-65AF9: 144,9 × 83,5 × 8,6 cm KD-55AF9: 122,8 × 71,1 × 8,6 cm Тегло (прибл.) с поставка за маса KD-65AF9: 35,6 kg KD-55AF9: 30,0 kg без поставка за маса KD-65AF9: 27,2 kg KD-55AF9: 23,8 kg *1 Само за определени региони/страни/модели телевизори. *2 Консумация на енергия на година, базирано на консумацията на телевизор, който работи 4 часа на ден, 365 дни. Действителната консумация на енергия зависи от това как се използва телевизора. *3 Указаната консумация на енергия в режим Готовност се достига след като телевизорът приключи необходимите вътрешни процеси. *4 Консумацията на енергия в режим готовност ще се увеличи, когато вашият телевизор е свързан към мрежа.

• Наличието на опционални аксесоари зависи от държавата/региона/модела на телевизора и наличността.•Дизайнът и спецификациите подлежат на промяна без предупреждение. Забележка за цифровата функция на

• Цифрова телевизия (ефирнo, сателитнo и кабелнo цифрово видео излъчване), интерактивни услуги и мрежови функции може да не са достъпни във всички страни или райони. Някои функции може да не са активни или може да не работят правилно с някои доставчици и в мрежови среди.

• Този телевизор поддържа цифрово

редаване, използвайки MPEG-2, H.264 / MPEG-4 AVC и H.265 / HEVC кодеци, но не може да бъде гарантирана съвместимостта с всички сигнали на оператори/услуги, които може да се променят с течение на времето.25

Информация за търговски марки

• Термините HDMI и Интерфейс за мултимедия с висока разделителна способност HDMI (HDMI - High-Definition Multimedia Interface), както и логото HDMI са запазени марки на HDMI Licensing Administrator, Inc. в Съединените щати и други държави.

aboratories. Dolby, Dolby Audio, Dolby Vision и символът двойно “D” са търговски марки на Dolby Laboratories.

• “BRAVIA”, и BRAVIA Sync са търговски марки или регистрирани

• Gracenote, логото и логотипът Gracenote,

о и логото “Powered by Gracenote” са регистрирани търговски марки или търговски марки на Gracenote, Inc. в САЩ и/или други държави.

hromecast built-in, YouTube и други свързани марки и лога са запазени марки на Google LLC.

истрирани търговски марки на Wi-Fi Alliance.

• Wi-Fi Protected Setup™ е търговска

• За DTS патенти, вижте http://patents.dts.com. Произведено по

енз на DTS, Inc. DTS, символът, & DTS и символът заедно

регистрирани търговски марки, а DTS Digital Surround е търговска марка на DTS, Inc. © DTS, Inc. Всички права

• Знакът Bluetooth® и фирмените знаци са

истрирани търговски марки собственост на Bluetooth SIG, Inc. и използването на тези знаци от Sony Corporation е по лиценз. Други търговски марки и търговски имена са притежание на съответните им собственици.

• Netflix е регистрирана търговска марка на Ne tflix, Inc.

• DiSEqC™ е търговска марка на EUTELSAT.

и телевизор поддържа DiSEqC 1.0. Този телевизор не е предназначен за управление на антени с мотор.

• TUXERA е регистрирана търговска марка

а Tuxera Inc. в САЩ и други страни.

истрирана търговска марка на USB Implementers Forum, Inc.

• Всички други търговски марки са

ритежание на съответните им собственици.2
