MANUAL DE UTILIZADOR KE55XH8077 SONY

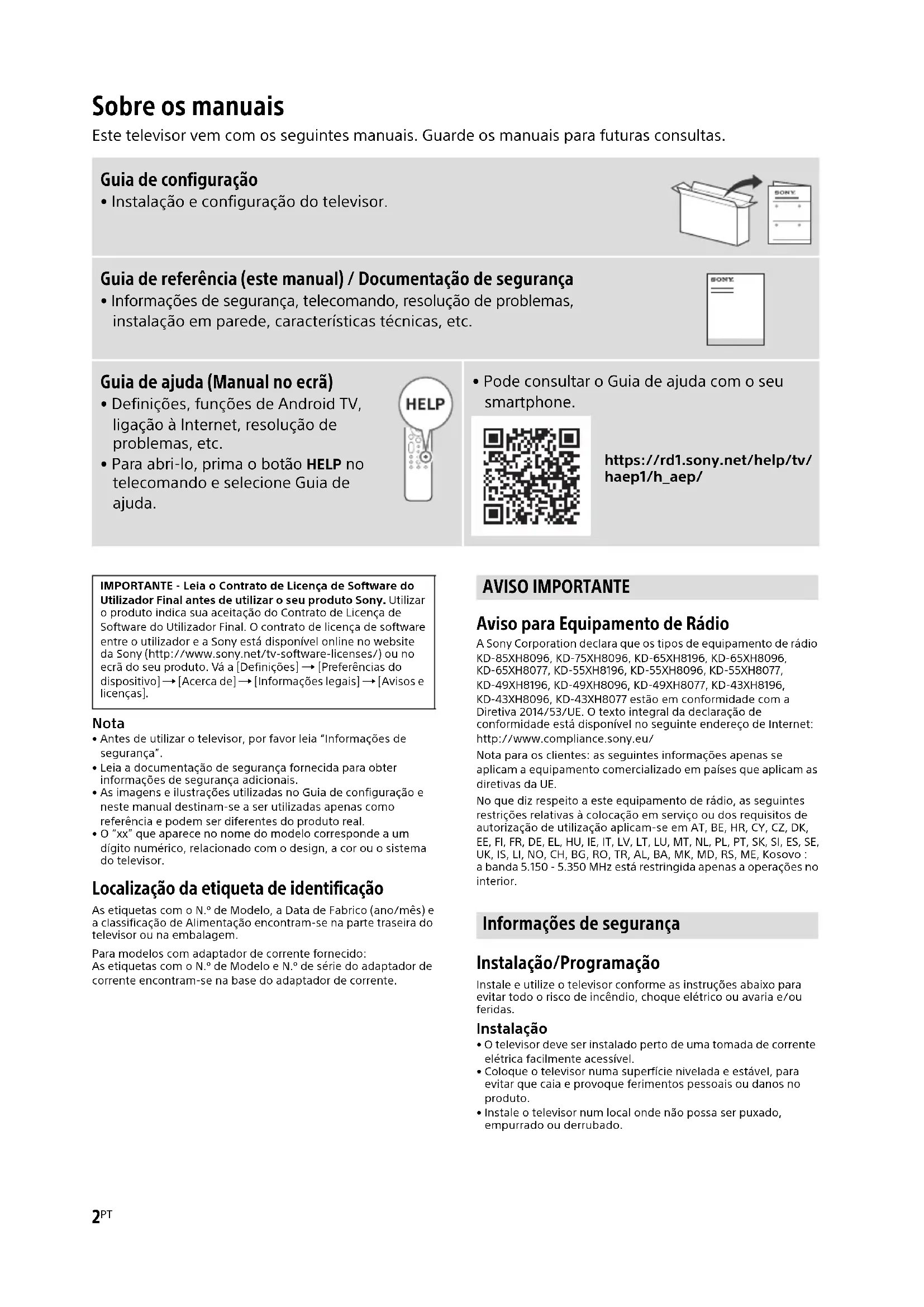

Sobre os manuais Este televisor vem com os seguintes manuais. Guarde os manuais para futuras consultas. Nota

• Antes de utilizar o televisor, por favor leia “Informações de segurança”.

• Leia a documentação de segurança fornecida para obter informações de segurança adicionais.

• As imagens e ilustrações utilizadas no Guia de configuração e neste manual destinam-se a ser utilizadas apenas como referência e podem ser diferentes do produto real.

• O “xx” que aparece no nome do modelo corresponde a um dígito numérico, relacionado com o design, a cor ou o sistema do televisor. Localização da etiqueta de identificação As etiquetas com o N.º de Modelo, a Data de Fabrico (ano/mês) e a classificação de Alimentação encontram-se na parte traseira do televisor ou na embalagem. Para modelos com adaptador de corrente fornecido: As etiquetas com o N.º de Modelo e N.º de série do adaptador de corrente encontram-se na base do adaptador de corrente. Aviso para Equipamento de Rádio A Sony Corporation declara que os tipos de equipamento de rádio KD-85XH8096, KD-75XH8096, KD-65XH8196, KD-65XH8096, KD-65XH8077, KD-55XH8196, KD-55XH8096, KD-55XH8077, KD-49XH8196, KD-49XH8096, KD-49XH8077, KD-43XH8196, KD-43XH8096, KD-43XH8077 estão em conformidade com a Diretiva 2014/53/UE. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: http://www.compliance.sony.eu/ Nota para os clientes: as seguintes informações apenas se aplicam a equipamento comercializado em países que aplicam as diretivas da UE. No que diz respeito a este equipamento de rádio, as seguintes restrições relativas à colocação em serviço ou dos requisitos de autorização de utilização aplicam-se em AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : a banda 5.150 - 5.350 MHz está restringida apenas a operações no interior. Instalação/Programação Instale e utilize o televisor conforme as instruções abaixo para evitar todo o risco de incêndio, choque elétrico ou avaria e/ou feridas. Instalação

• O televisor deve ser instalado perto de uma tomada de corrente elétrica facilmente acessível.

• Coloque o televisor numa superfície nivelada e estável, para evitar que caia e provoque ferimentos pessoais ou danos no produto.

• Instale o televisor num local onde não possa ser puxado, empurrado ou derrubado. Guia de configuração

• Instalação e configuração do televisor. Guia de referência (este manual) / Documentação de segurança

• Informações de segurança, telecomando, resolução de problemas, instalação em parede, características técnicas, etc. Guia de ajuda (Manual no ecrã)

• Definições, funções de Android TV, ligação à Internet, resolução de problemas, etc.

• Para abri-lo, prima o botão HELP no telecomando e selecione Guia de ajuda.

• Pode consultar o Guia de ajuda com o seu smartphone. https://rd1.sony.net/help/tv/ haep1/h_aep/ IMPORTANTE - Leia o Contrato de Licença de Software do Utilizador Final antes de utilizar o seu produto Sony. Utilizar o produto indica sua aceitação do Contrato de Licença de Software do Utilizador Final. O contrato de licença de software entre o utilizador e a Sony está disponível online no website da Sony (http://www.sony.net/tv-software-licenses/) ou no ecrã do seu produto. Vá a [Definições] [Preferências do dispositivo] [Acerca de] [Informações legais] [Avisos e licenças]. AVISO IMPORTANTE Informações de segurança3

• Instale o televisor de forma a que o Suporte de mesa do televisor não fique de fora do suporte do televisor (não fornecido). Se o Suporte de mesa ficar de fora do suporte do televisor, poderá levar a que o aparelho caia e provoque ferimentos pessoais ou danos no televisor. Transporte
• Antes de transportar o televisor, desligue todos os cabos.• São necessárias duas ou mais pessoas (três ou mais pessoas KD-85XH80xx) para transportar um televisor de tamanho grande. • Ao transportar manualmente o televisor, segure-o conforme é apresentado abaixo. Não faça pressão sobre o painel LCD nem sobre a moldura em redor do ecrã.• Quando levantar ou mover o televisor, segure-o firmemente pela parte de baixo. KD-85XH80xx KD-75XH80xx / 65XH81xx / 65XH80xx / 55XH81xx / 55XH80xx / 49XH81xx / 49XH80xx / 43XH81xx / 43XH80xx
• Não exponha o televisor a choques ou vibrações excessivas durante o transporte.• Se tiver que transportar o televisor ou levá-lo para reparações, utilize a caixa e os materiais de embalagem originais. Prevenir quedas KD-85XH80xx / 75XH80xx / 65XH81xx / 65XH80xx / 55XH81xx / 55XH80xx KD-49XH81xx / 49XH80xx / 43XH81xx / 43XH80xx

10 mm - 12 mmParafuso M6 (não fornecido)Cabo (não fornecido)Parafuso (não fornecido)1,5 N·m {15 kgf·cm}(fornecido)

8 mm - 12 mmParafuso M6 (não fornecido)Cabo (não fornecido)Parafuso (não fornecido)1,5 N·m{15 kgf·cm}4

Telecomando e Televisor A forma, localização, disponibilidade e função dos botões do telecomando pode variar, dependendo da região/país/modelo de televisor. (Microfone): Utilize o Assistente Google*

ou a pesquisa por voz* . Para sugestões sobre como controlar o seu televisor, prima o botão (Microfone) e fale a frase “sugestões de voz”.*

////: Menu de navegação e seleção no ecrã. TV: Apresenta a lista de canais de TV ou muda para entrada. (Televisor em modo de espera) (standby) Botões numéricos / (Revelação de Informação/ Teletexto): Apresentar informações. (Teletexto): Apresentar informações de teletexto. Google Play / NETFLIX*

(Seleção de entrada): Apresenta e seleciona a fonte de entrada, etc. (Definições Rápidas): Apresenta as Definições Rápidas. BACK/ HOME +/– (Volume) (Saltar) (Sem som)*

CH +/–//: Seleciona o canal ou a página seguinte () / anterior (). AUDIO: Selecione o som da fonte multilíngue ou som duplo (dependendo da fonte do programa). (Configurar legendas) HELP: Apresentar menu de Ajuda. REC: Grave o programa em visualização atualmente em USB HDD/DVR*

EXIT (Alimentação) (exceto para KD-49XH81xx / 49XH80xx / 43XH81xx / 43XH80xx) (Alimentação)/+/– (Apenas nos modelos KD-49XH81xx / 49XH80xx / 43XH81xx / 43XH80xx) Sensor do telecomando / Sensor de luz / LED

*1 Apenas em determinadas regiões/países/modelos de televisor/idioma.*2 O Assistente Google ou a pesquisa por voz requer uma ligação à Internet.*3 [Configuração da TV box de cabo] é necessária a configuração.*4 O atalho de acessibilidade fica disponível ao manter (Sem som) premido. Instalar o televisor na parede Utilizar o Suporte de parede opcional (SU-WL850 ou SU-WL450)* (não fornecido) Para os clientes: Para proteção do produto e por razões de segurança, a Sony recomenda vivamente que a instalação do seu televisor seja efetuada por agentes Sony ou contratantes licenciados. Não tente instalá-lo por si próprio. Para os agentes e contratantes da Sony: Preste total atenção às medidas de segurança durante a instalação, manutenção periódica e análise deste produto. Informações de instalação do Suporte de parede Este manual de instruções do televisor fornece apenas os passos para preparar o televisor para a instalação na parede antes deste ser instalado na parede. Para obter instruções sobre a instalação do Suporte de parede, veja a Informação de Instalação (Suporte de parede) na página do produto para o modelo do seu televisor. https://www.sony.eu/support Preparação para a instalação na parede Certifique-se de que fixa o Suporte de mesa antes de instalar o Televisor na parede, consultando o Guia de configuração (exceto para KD-49XH81xx / 49XH80xx / 43XH81xx / 43XH80xx).

• Prepare o televisor para o Suporte de parede antes de efetuar as ligações com o cabo.

• Siga o guia de instruções fornecido com o Suporte de parede para o seu modelo. É necessária uma formação técnica adequada para instalar este televisor, especialmente para determinar a resistência da parede para suportar o peso do televisor.

• Certifique-se de que a instalação deste produto na parede é efetuada por agentes Sony ou por contratantes licenciados e preste atenção às medidas de segurança durante a instalação. A Sony não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização indevida ou instalação incorreta.

• Os parafusos para o Suporte de parede não são fornecidos.

• Só técnicos de assistência qualificados devem realizar as instalações de Suporte de parede.

• Por razões de segurança, recomendamos fortemente que utilize acessórios da Sony, a incluir: Suporte de parede SU-WL850 Suporte de parede SU-WL450

• Certifique-se de que utiliza os parafusos fornecidos com o Suporte de parede quando instalar o Suporte de parede no televisor. Os parafusos fornecidos têm a dimensão indicada pela ilustração quando medidos a partir da superfície de fixação do Suporte de parede. O diâmetro e o comprimento dos parafusos são diferentes dependendo do modelo de Suporte de parede. A utilização de parafusos diferentes dos fornecidos pode provocar avarias internas no televisor ou fazer com que caia, etc. KD-85XH80xx / 75XH80xx / 65XH81xx / 65XH80xx / 55XH81xx / 55XH80xxKD-49XH81xx / 49XH80xx / 43XH81xx / 43XH80xxPara mais informações, consulte o Guia de ajuda.

• Certifique-se de que armazena os parafusos não utilizados e o Suporte de mesa num local seguro até estar pronto para prender o Suporte de mesa. Mantenha os parafusos fora do alcance de crianças pequenas.
• Apenas em determinadas regiões/países/modelos de televisor. Nota
• Coloque o televisor com o ecrã virado para baixo numa superfície plana e estável coberta com um tecido grosso e suave quando remover o Suporte de mesa do televisor, para evitar danificar a superfície do ecrã LCD. (KD-49XH81xx / 49XH80xx / 43XH81xx / 43XH80xx) KD-85XH80xx / 75XH80xx / 65XH81xx / 65XH80xx / 55XH81xx / 55XH80xx 1 Retire os parafusos da parte de trás do televisor. 2 Instale a fixação de parede (fornecida com o televisor) à parte de trás do televisor (para ficar paralelo à parede). Nota
• Se utilizar uma chave de fendas elétrica, fixe o torque para aproximadamente 1,5 N·m {15 kgf·cm}.• Certifique-se que aperta a Fixação de Parede quando os fixar ao televisor. Utilize apenas uma chave de fendas de ponta chata para instalar a Fixação de Parede. A utilização de outra ferramenta pode resultar num excesso de torque da Fixação de Parede e danificar o televisor. Separar o Suporte de mesa do televisor KD-85XH80xx / 75XH80xx / 65XH81xx / 65XH80xx / 55XH81xx / 55XH80xx 1 Remova um lado do Suporte de Mesa do Televisor de cada vez. Firmemente segure no Suporte de Mesa do Televisor com ambas as mãos enquanto outra pessoa levanta o televisor. 2 Repita o passo anterior e remova o outro lado do Suporte de Mesa do Televisor. Nota
• Três ou mais pessoas são necessárias para desencaixar o Suporte de Mesa do televisor.• Tenha cuidado para não exercer demasiada força enquanto desencaixa o Suporte De Mesa do Televisor, pois pode causar a queda do televisor e resultar em ferimentos pessoais ou danos físicos ao televisor.• Tenha cuidado quando manuseia o Suporte de Mesa do Televisor para prevenir danos ao televisor.• Tenha cuidado ao levantar o televisor, pois o Suporte de Mesa do Televisor é desencaixado, o Suporte de Mesa do Televisor pode cair e provocar ferimentos pessoais.• Tenha cuidado ao remover o Suporte de Mesa do Televisor para evitar que caia e danifique a superfície onde se encontra o televisor.

KD-49XH81xx / 49XH80xx / 43XH81xx / 43XH80xx Resolução de problemas Resolução de problemas geral de questões como: ecrã preto, sem som, imagem bloqueada, o televisor não responde ou se perdeu a rede, realize os passos seguintes. 1 Reinicie o seu televisor premindo o botão de alimentação no telecomando durante cerca de cinco segundos. O televisor vai reinicia. Tente desligar o cabo de alimentação se o televisor não recuperar. Logo, prima o botão de alimentação no televisor e solte-o. Espere dois minutos e ligue o cabo de alimentação. 2 Consulte o menu Ajuda carregando em HELP no telecomando. 3 Ligue o televisor à Internet e realize uma atualização de software. A Sony recomenda-o a manter o software do seu televisor atualizado. As atualizações de software proporcionam novas funcionalidades e melhoram o desempenho. 4 Visite o website de suporte da Sony (informações fornecidas no final deste manual). Quando liga o televisor, o televisor pode demorar algum tempo a ligar mesmo que carregue no botão de alimentação no telecomando ou no televisor. Demora algum tempo para inicializar o sistema. Aguarde cerca de um minuto e, em seguida, volte a operar. O telecomando não funciona. Substitua as pilhas. Esqueceu a palavra-passe do bloqueio parental. Digite 9999 para o PIN e, em seguida, digite o novo PIN. Características técnicas Sistema Sistema do ecrã: Ecrã LCD (Visor de cristais líquidos), Retroiluminação LED Sistema de televisão: Dependendo do país/ área/modelos de televisor Analógico: B/G, D/K, I Digital: DVB-T/DVB-C/DVB-T2*

: Frequência IF 950-2.150 MHz Saída de som: 10 W + 10 W Tecnologia sem fios Protocolo IEEE 802.11a/b/g/n/ac Bluetooth® Versão 4.2 Banda de frequência(s) Tomadas de Entrada/Saída Antena (aérea)/cabo Terminal externo de 75 ohm para VHF/UHF Antena de satélite*

Conector de tipo F fêmea, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V & tom 22 kHz, Distribuição por um Cabo EN50494. Para mais informações sobre a resolução de problemas, consulte o Guia de ajuda. Gama de frequência Potência de Saída LAN sem fios (Televisor) 2.400-2.483,5 MHz 5.150-5.250 MHz 5.250-5.350 MHz 5.470-5.725 MHz 5.725-5.850 MHz < 20,0 dBm < 23,0 dBm < 20,0 dBm < 20,0 dBm < 13,9 dBm Bluetooth® (Televisor) 2.400-2.483,5 MHz < 10,0 dBm Bluetooth® (Telecomando) 2.400-2.483,5 MHz < 10,0 dBm8

AV IN Entrada de vídeo/áudio (mini-tomada) HDMI IN 1/2/3/4 (suporta resolução 4K, HDCP 2.3-compatível) Vídeo: 4096 × 2160p (50, 60 Hz)*

Porta do dispositivo USB ( 2 dispositivo USB HDD para a funcionalidade REC) A porta USB 1 suporta High Speed USB (USB 2.0) A porta USB 2 suporta Super Speed USB (USB 3.1 Gen 1) Ranhura CAM (Módulo de Acesso Condicional) LAN Conector 10BASE-T/100BASE-TX (Dependendo do ambiente de operação da rede, a velocidade de ligação pode variar. A taxa de comunicação e qualidade de comunicação não são garantidas.) DC IN 19.5 V (apenas para modelos com adaptador de corrente fornecido) Entrada de adaptador de corrente Alimentação, Ficha de Produto e outros Requisitos de energia exceto modelo com adaptador de corrente fornecido 220 V - 240 V CA, 50 Hz apenas modelos com adaptador de corrente fornecido 19,5 V DC com adaptador de corrente Capacidade nominal: Entrada 220 V - 240 V CA, 50 Hz Classe de eficiência energética KD-85XH80xx: A KD-75XH80xx: B KD-65XH81xx / 65XH80xx: A KD-55XH81xx / 55XH80xx: A KD-49XH81xx / 49XH80xx: A KD-43XH81xx / 43XH80xx: A Dimensões do ecrã (medido diagonalmente) (Aprox.) KD-85XH80xx: 214,8 cm / 85 polegadas KD-75XH80xx: 189,3 cm / 75 polegadas KD-65XH81xx / 65XH80xx: 163,9 cm / 65 polegadas KD-55XH81xx / 55XH80xx: 138,8 cm / 55 polegadas KD-49XH81xx / 49XH80xx: 123,2 cm / 49 polegadas KD-43XH81xx / 43XH80xx: 108,0 cm / 43 polegadas Consumo de energia No modo [Standard] KD-85XH80xx: 235 W KD-75XH80xx: 227 W KD-65XH81xx / 65XH80xx: 137 W KD-55XH81xx / 55XH80xx: 114 W KD-49XH81xx / 49XH80xx: 74 W KD-43XH81xx / 43XH80xx: 66 W No modo [Vívido] KD-85XH8096: 378 W KD-75XH8096: 374 W KD-65XH8196 / 65XH8096 / 65XH8077: 250 W KD-55XH8196 / 55XH8096 / 55XH8077: 207 W KD-49XH8196 / 49XH8096 / 49XH8077: 120 W KD-43XH8196 / 43XH8096 / 43XH8077: 108 W Consumo anual de energia*

KD-85XH80xx: 326 kWh por ano KD-75XH80xx: 315 kWh por ano KD-65XH81xx / 65XH80xx: 190 kWh por ano KD-55XH81xx / 55XH80xx: 158 kWh por ano KD-49XH81xx / 49XH80xx: 103 kWh por ano KD-43XH81xx / 43XH80xx: 92 kWh por ano Consumo de energia no modo de espera (standby)*

0,50 W (25 W no modo de atualização do EPG/ software) Resolução do ecrã

3.840 pontos (horizontal) × 2.160 linhas

(vertical) Potência nominal USB 1 5 V , 500 mA MÁX USB 2 5 V , 900 mA MÁX9

Dimensões (Aprox.) (larg. × alt. × prof.) (cm) com suporte de fixação para mesas (sem suporte de fixação para mesas) KD-85XH80xx: 189,9 × 117,4 × 44,2 (189,9 × 108,9 × 7,1) KD-75XH80xx: 168,6 × 104,2 × 41,4 (168,6 × 96,9 × 7,2) KD-65XH81xx: 146,2 × 91,0 × 33,7 (146,2 × 84,1 × 7,1) KD-65XH80xx: 146,2 × 90,5 × 34,0 (146,2 × 84,1 × 7,1) KD-55XH81xx: 124,3 × 78,4 × 33,7 (124,3 × 71,8 × 7,1) KD-55XH80xx: 124,3 × 78,2 × 34,0 (124,3 × 71,8 × 7,1) KD-49XH81xx / 49XH80xx: 110,1 × 70,4 × 28,6 (110,1 × 64,5 × 5,7) KD-43XH81xx / 43XH80xx: 97,0 × 63,0 × 28,6 (97,0 × 57,0 × 5,7) Peso (Aprox.) (kg) com suporte de fixação para mesas (sem suporte de fixação para mesas) KD-85XH80xx: 45,6 (44,1) KD-75XH80xx: 32,9 (31,8) KD-65XH81xx: 22,3 (21,7) KD-65XH80xx: 22,6 (21,7) KD-55XH81xx: 16,6 (16,0) KD-55XH80xx: 16,8 (16,0) KD-49XH81xx / 49XH80xx: 12,1 (11,6) KD-43XH81xx / 43XH80xx: 9,8 (9,4) Outros Acessórios opcionais Suporte de parede: SU-WL850 (Apenas nos modelos KD-75XH80xx / 65XH81xx / 65XH80xx / 55XH81xx / 55XH80xx) Suporte de parede: SU-WL450 Temperatura de operação: 0 ºC – 40 ºC Humidade operacional: 10 % – 80 % HR (não condensada) *1 Nem todos os televisores têm tecnologia DVB-T2 ou DVB-S/S2 ou terminal de antena satélite. *2 Quando é introduzido 4096 × 2160p e [Modo expandido] é configurado para [Normal], a resolução é mostrada em 3840 × 2160p. Para visualizar em 4096 × 2160p, configure [Modo expandido] para [Integral 1] ou [Integral 2]. *3 Para suportar 18 Gbps, configure [Formato de sinal HDMI] para [Formato avançado]. *4 Consulte o Guia de ajuda online para mais detalhes. *5 Ligue o seu sistema de áudio a HDMI IN 3 para encaminhar o áudio do televisor para o seu sistema de áudio. *6 Apenas em determinadas regiões/países/modelos de televisor. *7 Consumo de energia em kWh por ano, com base no consumo de energia verificado com o televisor a funcionar 4 horas por dia durante 365 dias. O consumo de energia real irá depender da forma como o televisor é utilizado. *8 A energia em modo de espera (standby) especificada é atingida depois de o televisor concluir os processos internos necessários. *9 O consumo de energia em modo de espera (standby) irá aumentar quando o televisor estiver ligado à rede. Nota

• A disponibilidade dos acessórios opcionais depende dos países/região/modelo de televisor/stock.

• O design e as características técnicas estão sujeitas a alteração sem aviso prévio.

• Podem ser necessárias subscrições para serviços e aplicações, e podem ser aplicados termos adicionais, condições e/ou taxas ao utilizar o Assistente Google. Aviso para a função de televisão digital

• A Televisão Digital (DVB terrestre, satélite e cabo), serviços interativos e funções de rede, podem não estar disponíveis em todos os países e áreas. Algumas funções podem não ser permitidas ou podem não funcionar corretamente com alguns fornecedores e ambientes de rede. Alguns fornecedores de serviço de Televisão podem cobrar uma taxa pelos seus serviços.

• Este televisor suporta transmissão digital utilizando codecs MPEG-2, H.264/MPEG-4 AVC e H.265/HEVC, mas a compatibilidade com todos os sinais do operador/serviço, que pode mudar com o tempo, não pode ser garantida. Informação da marca registada

• Os termos HDMI e High-Definition Multimedia Interface e o logotipo HDMI são marcas ou marcas registradas da HDMI Licensing Administrator, Inc. nos Estados Unidos e em outros países.

• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio e o símbolo duplo D são marcas da Dolby Laboratories. Fabricado sob licença da Dolby Laboratories. Trabalhos confidenciais não publicados. Copyright © 2012-2018 Dolby Laboratories. Todos os direitos reservados.

• Gracenote, o logótipo Gracenote, o logo “Powered by Gracenote” são marcas comerciais registadas ou marcas comerciais da Gracenote, Inc. nos Estados Unidos e/ou noutros países.

• Para obter informações sobre patentes DTS, consulte http://patents.dts.com. Fabricado sob licença da DTS, Inc. DTS, o símbolo, DTS e o símbolo em conjunto, e Digital Surround são marcas registadas ou marcas comerciais da DTS, Inc. nos Estados Unidos e/ou noutros país. © DTS, Inc. Todos os direitos reservados.

• Netflix é uma marca registada da Netflix, Inc.

• DiSEqC™ é uma marca comercial da EUTELSAT. Este televisor suporta DiSEqC 1.0. Este televisor não se destina ao controlo de antenas motorizadas.

• TUXERA é uma marca comercial registada da Tuxera Inc. nos EUA e outros países.

• Todas as outras marcas registadas são propriedade dos seus respetivos proprietários.2
