100 30 M 14 8600 45 Girar la cabeza del engranaje u Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de co- rriente. 1 609 92A 6K7 | (08.07.2021) Bosch Power ToolsEspañol | 39 Puede girar la cabeza del engranaje en pasos de 90 °. De este modo, el interrup- tor de conexión/descone- xión puede situarse en una posición de manejo más adecuada para casos espe- ciales, p. ej. para trabajos de tronzado con cubierta de aspiración con carro guía (21) o para zurdos. Desenrosque totalmente los 4 tornillos. Gire la cabeza del engranaje cuidadosamente y sin quitarla de la caja a la nue- va posición. Apriete de nuevo firmemente los 4 tornillos. Aspiración de polvo y virutas El polvo de ciertos materiales como, pinturas que contengan plomo, ciertos tipos de madera y algunos minerales y meta- les, puede ser nocivo para la salud. El contacto y la inspira- ción de estos polvos pueden provocar en el usuario o en las personas circundantes reacciones alérgicas y/o enfermeda- des respiratorias. Ciertos polvos como los de roble, encina y haya son conside- rados como cancerígenos, especialmente en combinación con los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera). Los materiales que contengan amianto solamente deberán ser procesados por especialis- tas. – A ser posible utilice un equipo para aspiración de polvo apropiado para el material a trabajar. – Observe que esté bien ventilado el puesto de trabajo. – Se recomienda una mascarilla protectora con un filtro de la clase P2. Observe las prescripciones vigentes en su país sobre los ma- teriales a trabajar. u Evite acumulaciones de polvo en el puesto de trabajo. Los materiales en polvo se pueden inflamar fácilmente. Operación Puesta en marcha u ¡Observe la tensión de alimentación! La tensión de ali- mentación deberá coincidir con las indicaciones en la placa de características de la herramienta eléctrica. Las herramientas eléctricas marcadas con 230V pue- den funcionar también a 220V. En el caso del servicio de la herramienta eléctrica con gene- radores de corriente móviles (generadores) que no tienen suficientes reservas de potencia o no tienen una regulación de tensión adecuada con amplificación de corriente de arranque, pueden producirse pérdidas de potencia o com- portamiento no típico durante la conexión. Por favor, preste atención a la idoneidad del generador de corriente utilizando, especialmente con respecto a la tensión de alimentación y la frecuencia. Conexión/desconexión Para la puesta en servicio de la herramienta eléctrica, des- place el interruptor de conexión/desconexión (2) hacia de- lante y presiónelo a continuación. Para retener el interruptor de conexión/desconexión (2), desplace el interruptor de conexión/desconexión (2) hacia adelante. Para desconectar la herramienta eléctrica, suelte el inte- rruptor de conexión/desconexión (2) o bien si está bloquea- do, presione brevemente el interruptor de conexión/desco- nexión (2) y luego suéltelo. Ejecución de interruptor sin retención (específico del pa- ís): Para la puesta en servicio de la herramienta eléctrica, des- place el interruptor de conexión/desconexión (2) hacia de- lante y presiónelo a continuación. Para desconectar la herramienta eléctrica, suelte el inte- rruptor de conexión/desconexión (2). u Compruebe los útiles abrasivos antes del uso. El útil abrasivo debe estar montado correctamente y debe poder girar libremente. Realice una marcha de prueba de como mínimo 1 minuto sin carga. No utilice útiles abrasivos dañados, excéntricos o que vibran. Los úti- les abrasivos dañados pueden estallar y originar lesiones. Protección contra rearranque(GWS 20-230 JH) La protección contra rearranque evita la puesta en marcha accidental de la herramienta eléctrica tras un corte de la ali- mentación eléctrica. Para la nueva puesta en marcha, coloque el interruptor de conexión/desconexión (2) en la posición de desconexión y conecte de nuevo la herramienta eléctrica. Limitación de la corriente de arranque (GWS 20-230 JH) La limitación de la corriente de arranque reduce la potencia absorbida al conectar la herramienta eléctrica para poder trabajar en instalaciones con un fusible de 16A. Indicación: Si la herramienta eléctrica comienza a girar a plenas revoluciones inmediatamente tras la conexión, no funciona el limitador de corriente de arranque y la protec- ción de rearranque. La herramienta eléctrica deberá enviar- se de inmediato a uno de los servicios técnicos que se indi- can bajo el apartado "Servicio técnico y atención al cliente". Instrucciones de trabajo u Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de co- rriente. u Precaución al cortar en paredes portantes, ver aparta- do "Indicaciones respecto a resistencia estática". u Fije la pieza de trabajo en tornillo de banco, a menos que quede segura por su propio peso. u No cargue demasiado la herramienta eléctrica, para que no se llegue a la detención. u Tras una fuerte carga, deje funcionar la herramienta eléctrica unos minutos al régimen de ralentí, para que se enfríe el útil. Bosch Power Tools 1 609 92A 6K7 | (08.07.2021)40 | Español u No utilice la herramienta eléctrica con un montante para tronzar. u No tome los discos amoladores y tronzadores con la mano, antes que se hayan enfriado. Los discos se po- nen muy calientes durante el trabajo. Indicación: Cuando no esté en uso, saque el enchufe de red de la caja de enchufe. La herramienta eléctrica también tiene desconectada un bajo consumo de corriente con el enchufe de red puesto y una tensión de alimentación disponible. Desbastado u No utilice nunca discos tronzadores para el desbasta- do. Con un ángulo de aplicación de 30° hasta 40° se obtiene el mejor resultado en el trabajo de desbastado. Mueva la herra- mienta eléctrica en ambos sentidos con una presión modera- da. Así, la pieza de trabajo no se calienta demasiado, no se descolora y no se generan estrías. Disco abrasivo de láminas Con el disco abrasivo de láminas (accesorio) puede mecani- zar también superficies abombadas y perfiles. Los discos abrasivos de láminas tienen una vida útil significativamente más larga, un nivel de ruidos más reducido y temperaturas de desbastado más bajas que los discos abrasivos conven- cionales. Tronzado de metal u Utilice siempre la caperuza protectora para tronzar al tronzar con medios abrasivos aglomerados (13). Al tronzar, trabaje con un avance moderado, adaptado al material a labrar. No aplique presión sobre el disco tronza- dor, no lo incline ni oscile. No frene los discos tronzadores salientes por contrapresión lateral. Conduzca la herramienta eléctrica siempre con un movimiento en sentido con- trario. Si no, existe peligro que la herramienta salga in- controladamente del cor- te. Al tronzar perfiles y tu- bos de sección cuadrada, lo mejor es utilizar la sección transversal más pequeña. Tronzado de piedra u En el caso de tronzar piedra, debe encargarse de una aspiración de polvo adecuada. u Colóquese una mascarilla antipolvo. u La herramienta eléctrica sólo debe utilizarse para tronzado/amolado en seco. Utilice para el tronzado de piedra preferentemente un disco tronzador diamantado. En el caso de la utilización de la cubierta de aspiración para el tronzado con carro guía (21), la aspiradora debe estar au- torizada para la aspiración de polvo de piedra. Bosch ofrece aspiradoras adecuadas. Conecte la herramienta eléctrica y colóquela con la parte delantera del carro guía sobre la pieza de traba- jo. Desplace la herramienta eléctrica con un avance mo- derado, adecuado para el material a mecanizar. Al tronzar materiales muy duros, p. ej. hormigón con alto contenido de sílice, el disco tronzador diamantado pue- de sobrecalentarse y dañarse por ello. Una corona de chis- pas rotante con el disco tronzador diamantado indica clara- mente esto. En este caso, interrumpa el proceso de tronzado y permita que el disco tronzador diamantado funcione sin carga con número de revoluciones alto durante un breve período de tiempo para enfriarlo. La disminución notoria del avance del trabajo y una corona de chispas periféricas son síntomas de discos tronzadores diamantados sin filo. Pueden afilarlos de nuevo mediante cortes cortos en material abrasivo, p. ej. piedra arenisca cal- cárea. Indicaciones respecto a la resistencia estática Las ranuras de las paredes portantes están sujetas a la nor- ma DIN 1053, parte 1 o determinaciones específicas de ca- da país. Estas prescripciones deben cumplirse imprescindi- blemente. Antes de comenzar el trabajo, consulte el ingenie- ro estructural responsable, el arquitecto o el responsable de la construcción.. Mantenimiento y servicio Mantenimiento y limpieza u Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de co- rriente. u Mantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajar con eficacia y seguri- dad. u Si es posible, utilice siempre un sistema de aspiración en caso de condiciones extremas de aplicación. Sople con frecuencia las rejillas de ventilación y conecte el aparato a través de un interruptor de protección (PRCD). Al trabajar metales puede llegar a acumularse en el interior de la herramienta eléctrica polvo susceptible de conducir corriente. Ello puede mermar la eficacia del aislamiento de la herramienta eléctrica. Guarde y maneje los accesorios cuidadosamente. Si es necesario reemplazar el cable de conexión, entonces esto debe ser realizado por Bosch o por un servicio técnico autorizado para herramientas eléctricas Bosch, para evitar riesgos de seguridad. 1 609 92A 6K7 | (08.07.2021) Bosch Power ToolsPortuguês | 41 Servicio técnico y atención al cliente El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su produc- to, así como sobre piezas de recambio. Las representacio- nes gráficas tridimensionales e informaciones de repuestos se encuentran también bajo: www.bosch-pt.com El equipo asesor de aplicaciones de Bosch le ayuda gustosa- mente en caso de preguntas sobre nuestros productos y sus accesorios. Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el nº de artículo de 10dígitos que fi- gura en la placa de características del producto. España Robert Bosch España S.L.U. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid Para efectuar su pedido online de recambios o pedir la reco- gida para la reparación de su máquina, entre en la página www.herramientasbosch.net. Tel. Asesoramiento al cliente: 902 531 553 Fax: 902 531554 Direcciones de servicio adicionales se encuentran bajo: www.bosch-pt.com/serviceaddresses Eliminación Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente. ¡No arroje las herramientas eléctricas a la basu- ra! Sólo para los países de laUE: Conforme a la Directiva Europea 2012/19/UE sobre apara- tos eléctricos y electrónicos inservibles, tras su transposi- ción en ley nacional, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico. El símbolo es solamente válido, si también se encuentra sobre la placa de características del producto/fabricado. Português Instruções de segurança Indicações gerais de advertência para ferramentas eléctricas AVISO Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. Guarde bem todas as advertências e instruções para futura referência. O termo "ferramenta eléctrica" utilizado a seguir nas indicações de advertência, refere‑se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede). Segurança da área de trabalho u Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. u Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores. u Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho. Segurança eléctrica u A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico. u Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra. u Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. u Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta eléctrica, para pendurá‑la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico. Bosch Power Tools 1 609 92A 6K7 | (08.07.2021)42 | Português u Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico. u Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico. Segurança de pessoas u Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves. u Utilizar equipamento de protecção individual. Utilizar sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. u Evitar uma colocação em funcionamento involuntária. Assegure‑se de que a ferramenta eléctrica esteja desligada, antes de conectá‑la à alimentação de rede e/ou ao acumulador, antes de levantá‑la ou de transportá‑la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. u Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. u Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas. u Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento. u Se for possível montar dispositivos de aspiração ou de recolha, assegure‑se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. Utilização e manuseio cuidadoso de ferramentas eléctricas u Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada. u Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada. u Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica. u Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças e não permitir que as pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inexperientes. u Tratar a ferramenta eléctrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas. u Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. u Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas. Serviço u Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho. Instruções de segurança para rebarbadoras Indicações de segurança comuns para operações de desbaste, de lixamento, de escovagem com arame ou de corte abrasivo u Esta ferramenta elétrica foi concebida para funcionar como uma rebarbadora, lixadeira, escova de arame ou ferramenta de corte. Devem ser lidas todas as indicações de segurança, instruções, ilustrações e especificações desta ferramenta elétrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque elétrico, incêndio e/ou ferimentos graves. u Não é recomendado utilizar esta ferramenta elétrica para executar operações de polimento. A execução de operações para as quais a ferramenta elétrica não foi concebida pode acarretar riscos e provocar lesões. 1 609 92A 6K7 | (08.07.2021) Bosch Power ToolsPortuguês | 43 u Não utilize acessórios que não tenham sido especificamente concebidos e recomendados pelo fabricante da ferramenta. Mesmo que seja possível adaptar o acessório à sua ferramenta elétrica, isso não constitui uma garantia de utilização segura. u A velocidade nominal do acessório deve ser, no mínimo, igual à velocidade máxima indicada na ferramenta elétrica. Os acessórios que forem utilizados a uma velocidade superior àquela para a qual foram concebidos poderão desintegrar-se e projetar fragmentos. u O diâmetro externo e a espessura do acessório devem ser compatíveis com a potência nominal da sua ferramenta elétrica. Os acessórios com um tamanho incorreto não podem ser devidamente protegidos ou controlados. u Os acessórios roscados devem ser compatíveis com a rosca do veio da rebarbadora. No caso dos acessórios montados por meio de flanges, o orifício de instalação do acessório deve adaptar-se ao diâmetro fixo do flange. Os acessórios não compatíveis com o hardware de instalação da ferramenta elétrica irão funcionar de forma desequilibrada, vibrar excessivamente e poderão provocar a perda de controlo. u Não utilize um acessório danificado. Antes de cada utilização, inspecione os acessórios como, por exemplo, discos abrasivos quanto a presença de lascas e fissuras, prato de apoio quanto à presença de fissuras ou desgaste excessivo, escova de arame quanto à presença de fios soltos ou partidos. Se deixar cair a ferramenta elétrica ou o acessório, verifique se há danos ou instale um acessório intacto. Depois de inspecionar e instalar um acessório, proteja-se a si e às outras pessoas do plano do acessório rotativo e faça funcionar a ferramenta elétrica com o número máximo de rotações em vazio durante um minuto. Normalmente, os acessórios danificados desintegram-se durante este período de teste. u Use equipamento de proteção individual. Dependendo da aplicação, use uma viseira ou óculos de proteção. Consoante o caso, use máscara de proteção contra pó, proteções auriculares, luvas e um avental de trabalho com capacidade para deter pequenos fragmentos abrasivos ou da peça de trabalho. Os óculos de proteção devem proteger contra quaisquer detritos projetados durante as diversas operações. A máscara de proteção contra pó ou máscara respiratória devem ter capacidade para filtrar a partículas geradas durante o seu trabalho. A exposição prolongada a ruídos de elevada intensidade poderá causar perda de audição. u Mantenha as outras pessoas presentes no local a uma distância segura da área de trabalho. Qualquer pessoa que entre na área de trabalho tem de usar equipamento de proteção individual. Os fragmentos de uma peça de trabalho ou de um acessório partido podem ser projetados e provocar ferimentos fora da área de trabalho imediata. u Segure a ferramenta elétrica exclusivamente nas superfícies de manuseamento isoladas ao efetuar uma operação na qual o acessório de corte possa entrar em contacto com fios elétricos ocultos ou com o seu próprio cabo. Se o acessório de corte entrar em contacto com um fio "sob tensão", as partes metálicas expostas da ferramenta elétrica ficam "sob tensão" e podem produzir um choque elétrico. u Afaste o cabo do acessório rotativo. Na eventualidade de perder o controlo, o cabo pode ser cortado ou ficar preso e a sua mão ou braço podem ser puxados na direção do acessório rotativo. u Nunca pouse a ferramenta elétrica até que o acessório tenha parado por completo. Caso contrário, o acessório rotativo pode engatar na superfície e fazer-lhe perder o controlo da ferramenta elétrica. u Nunca coloque a ferramenta elétrica em funcionamento enquanto a transporta. O contacto acidental do acessório rotativo com a sua roupa pode puxar o acessório na direção do seu corpo. u Limpe regularmente as aberturas de ventilação da ferramenta elétrica. Caso contrário, o ventilador do motor irá aspirar o pó para o interior da carcaça e a acumulação excessiva de pós metálicos poderá provocar riscos de natureza elétrica. u Não utilize a ferramenta elétrica junto a materiais inflamáveis. As faíscas produzidas podem inflamar esses materiais. u Não utilize acessórios que necessitem de refrigerantes líquidos. A utilização de água ou de outros refrigerantes líquidos poderá resultar em eletrocussão ou choque elétrico. Efeito de coice e indicações relacionadas O efeito de coice é uma reação súbita a um disco rotativo, prato de apoio, escova ou outro acessório entalado ou bloqueado. O entalamento ou bloqueio provoca uma paragem rápida do acessório rotativo que, por sua vez, faz com que a ferramenta elétrica descontrolada seja impelida na direção oposta à rotação do acessório no ponto do bloqueio. Por exemplo, se um disco abrasivo ficar bloqueado ou for entalado pela peça de trabalho, a extremidade do disco que estiver em contacto com o ponto de bloqueio pode penetrar a superfície do material, fazendo com que o disco suba ou salte. O disco poderá então saltar na direção do utilizador ou para longe deste, dependendo da direção do movimento do disco no ponto de entalamento. Os discos abrasivos também podem partir-se nestas condições. O efeito de coice é o resultado de uma utilização abusiva e/ ou condições ou procedimentos incorretos de utilização da ferramenta elétrica e pode ser evitado tomando as precauções indicadas abaixo. u Segure a ferramenta elétrica com firmeza e posicione o seu corpo e braço de forma a poder resistir ao efeito de coice. Utilize sempre o punho auxiliar, se fornecido, para obter o máximo controlo sobre o efeito de coice ou reação do binário durante o Bosch Power Tools 1 609 92A 6K7 | (08.07.2021)44 | Português arranque. O utilizador poderá controlar as reações do binário ou o efeito de coice caso tome as devidas precauções. u Nunca coloque a sua mão junto do acessório rotativo. O acessório pode ressaltar para cima da sua mão. u Não posicione o seu corpo na área para a qual a ferramenta elétrica poderá saltar caso ocorra o efeito de coice. O efeito de coice irá impelir a ferramenta na direção oposta ao movimento do disco no ponto de bloqueio. u Tenha especial cuidado ao trabalhar em cantos, arestas aguçadas, etc. Evite que o acessório ressalte ou fique preso. Os cantos, as arestas aguçadas ou o ressalto do acessório rotativo tendem a fazer com que este fique preso e provoque a perda de controlo ou o efeito de coice. u Não instale uma corrente de serra para esculpir madeira ou uma lâmina de serra dentada. Tais lâminas provocam com frequência o efeito de coice e a perda de controlo. Instruções de segurança específicas para operações de desbaste e de corte abrasivo u Utilize apenas os tipos de discos recomendados para a sua ferramenta elétrica e a proteção específica concebida para o disco selecionado. Os discos inadequados para utilização na ferramenta elétrica não podem ser devidamente protegidos e são perigosos. u A superfície de desbaste dos discos com centro rebaixado deve encontrar-se abaixo do plano do rebordo de proteção. Um disco incorretamente instalado que ultrapasse o plano do rebordo de proteção não poderá ser devidamente protegido. u A proteção deve ser fixada com firmeza à ferramenta elétrica e posicionada de forma a proporcionar a máxima segurança, ou seja, com a menor porção de disco exposta relativamente ao utilizador. A proteção ajuda a proteger o utilizador dos fragmentos de discos partidos, do contacto acidental com o disco e faíscas que podem inflamar o vestuário. u Os discos devem ser utilizados exclusivamente nas aplicações recomendadas. Por exemplo: não lixe com a parte lateral do disco de corte. Os discos abrasivos de corte destinam-se a um desbaste periférico, a aplicação de forças laterais nestes discos poderá provocar a sua desintegração. u Utilize sempre flanges para discos intactas e de tamanho e forma adequados para o disco em questão. As flanges adequadas proporcionam apoio ao disco e reduzem a possibilidade de quebras. As flanges para discos de corte poderão ser diferentes das flanges para discos de rebarbar. u Não utilize discos gastos de ferramentas elétricas maiores. Os discos concebidos para ferramentas elétricas maiores não são adequados para as velocidades mais elevadas das ferramentas mais compactas e podem desintegrar-se. Indicações de segurança adicionais, específicas para operações de corte abrasivo u Não "encrave" o disco de corte nem aplique uma pressão excessiva. Não tente efetuar cortes com uma profundidade de corte excessiva. A sobrecarga do disco aumenta a carga e a suscetibilidade de torcer ou bloquear o disco no corte e a possibilidade de ocorrer o efeito de coice ou a quebra do disco. u Não posicione o seu corpo em linha e atrás do disco rotativo. Quando o disco, no ponto de operação, está afastar-se do seu corpo, o potencial efeito de coice pode impelir o disco em rotação e a ferramenta eléctrica na sua direcção. u Quando o disco está a bloquear ou se interromper um corte por qualquer motivo, desligue a ferramenta eléctrica e mantenha ferramenta eléctrica imóvel até que o disco pare por completo. Nunca tente retirar o disco em rotação do corte, caso contrário, pode ocorrer o efeito de coice. Investigue e tome as medidas necessárias para eliminar a causa do bloqueio do disco. u Não reinicie a operação de corte na peça de trabalho. Deixe o disco atingir a velocidade máxima e introduza- o cuidadosamente no corte. O disco pode bloquear, subir ou ressaltar caso a ferramenta elétrica seja acionada com o disco introduzido na peça de trabalho. u Apoie os painéis ou qualquer peça de trabalho de grandes dimensões para reduzir o risco de entalamento e ressalto do disco. As peças de trabalho de grandes dimensões tendem a abater sob o seu próprio peso. Coloque suportes sob a peça de trabalho junto à linha de corte e junto da extremidade da peça de trabalho, de ambos os lados do disco. u Tenha especial cuidado ao efetuar um "corte de imersão" em paredes existentes ou noutras áreas cegas. O disco protuberante pode cortar canalizações de água ou de gás, fios elétricos ou objetos que podem provocar o efeito de coice. Indicações de segurança específicas para operações de lixamento u Não utilize folhas de lixa redonda com tamanho excessivo. Siga as recomendações dos fabricantes ao seleccionar a folha de lixa. As folhas de lixa que ultrapassam os limites do prato de lixar representam um risco de laceração e podem provocar o bloqueio, ruptura do disco ou efeito de coice. Indicações de segurança específicas para operações de escovagem com arame u Tenha presente que as cerdas de arame são projectadas, mesmo durante uma utilização normal. Não aplique uma carga excessiva na escova para não sobrecarregar as cerdas de arame As cerdas de arame podem facilmente penetrar o vestuário leve e/ou a pele. u Caso seja recomendado o uso de uma protecção para a escovagem com arame, não permita qualquer interferência da catrabucha em disco ou escova com a protecção. A catrabucha em disco ou escova pode 1 609 92A 6K7 | (08.07.2021) Bosch Power ToolsPortuguês | 45 aumentar de diâmetro devido à carga de trabalho e forças centrífugas. Instruções de segurança adicionais Usar óculos de proteção. u Utilizar detetores apropriados, para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque elétrico. u Não tocar nos discos abrasivos e de corte, antes que arrefeçam. Os discos tornam‑se extremamente quentes durante o trabalho. u Destravar o interruptor de ligar-desligar e colocá-lo na posição desligada, se a alimentação de rede for interrompida, p. ex. devido a uma falha de corrente ou se a ficha de rede tiver sido puxada da tomada. Assim é evitado um rearranque descontrolado do aparelho. u Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. Descrição do produto e do serviço Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções pode causar choque elétrico, incêndio e/ou ferimentos graves. Respeite as figuras na parte da frente do manual de instruções. Utilização adequada A ferramenta elétrica destina-se a cortar, desbastar e escovar materiais de metal e pedra sem usar água. Para cortar com produtos abrasivos ligados é necessário usar uma tampa de proteção especial para o corte. Ao cortar pedras deve ser assegurada uma aspiração de pó suficiente. Com as ferramentas de lixar permitidas é possível utilizar a ferramenta elétrica para lixar com papel de areia. Componentes ilustrados A numeração dos componentes ilustrados refere‑se à apresentação da ferramenta elétrica na página de esquemas. (1) Tecla de bloqueio do veio (2) Interruptor de ligar/desligar (3) Punho adicional (superfície do punho isolada) (4) Veio de trabalho (5) Tampa de proteção para lixar (6) Parafuso de fixação para a tampa de proteção (7) Flange de admissão com O-ring (8) Disco de rebarbar

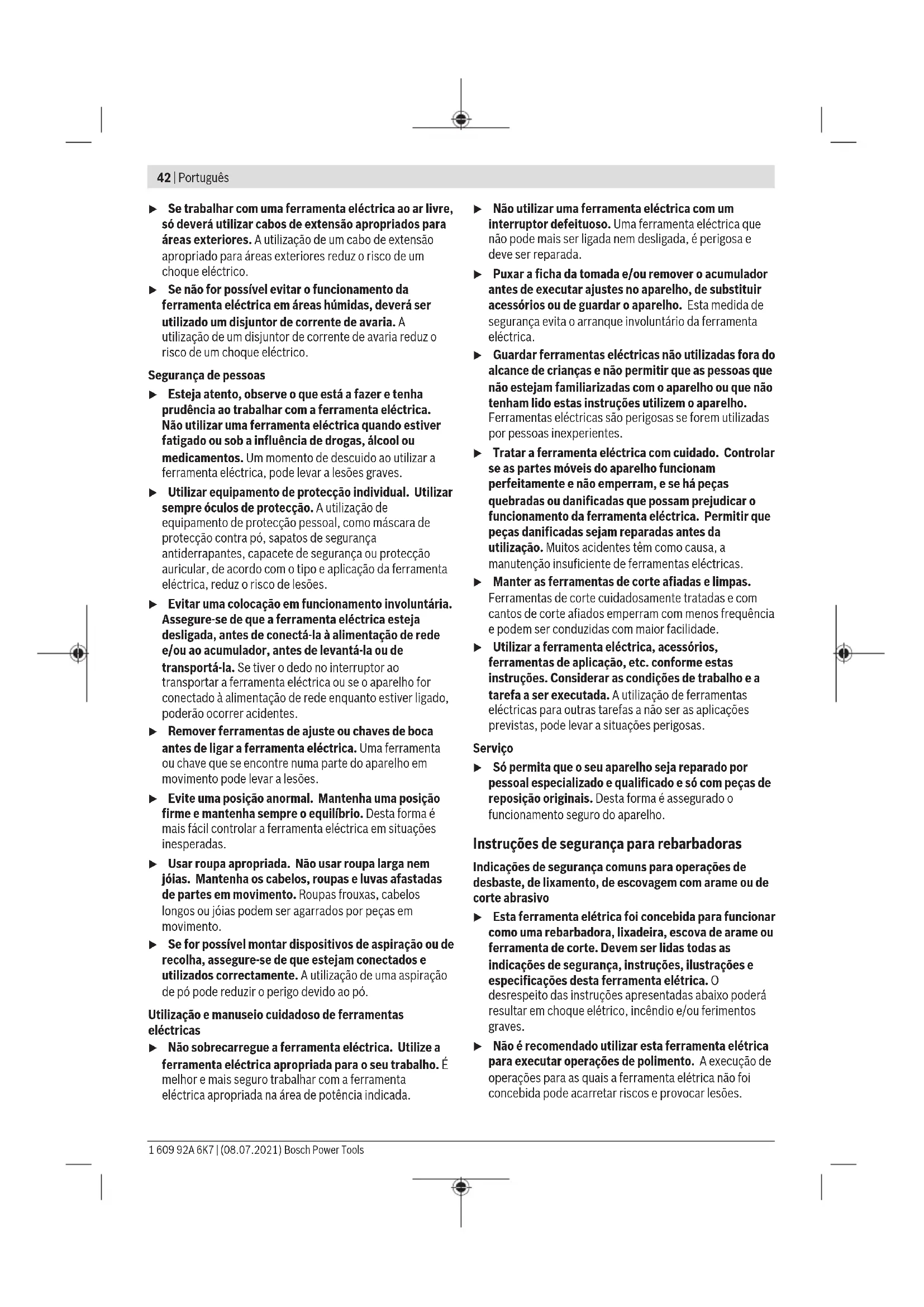

(9) Porca de aperto (10) Chave de dois furos para porca de aperto

(11) Porca de aperto rápido

(13) Tampa de proteção para cortar

(15) Proteção das mãos

(17) Prato de lixar em borracha

(21) Tampa de aspiração para cortar com patim de guia

(23) Punho (superfície do punho isolada)

Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios. Dados técnicos Rebarbadora GWS 20-230 H GWS 20-230 JH Número de produto 3 601 H50 L.. 3 601 H50 M.. Potência nominal absorvida W 2000 2000 Potência útil W 1250 1250 Rotações nominais r.p.m. 6600 6600 Diâmetro máx. dos discos de rebarbar mm 230 230 Rosca do veio de trabalho M 14 M 14 Comprimento máx. da rosca do veio de trabalho mm 25 25 Proteção contra rearranque involuntário – ● Limitador da corrente de arranque – ● Peso conforme EPTA-Procedure01:2014 Bosch Power Tools 1 609 92A 6K7 | (08.07.2021)46 | Português Rebarbadora GWS 20-230 H GWS 20-230 JH – com punho adicional com amortecimento das vibrações kg 5,2 5,2 – com punho adicional padrão kg 5,1 5,1 Classe de proteção / II / II Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com tensões divergentes e em versões específicas do país, estes dados podem variar. Apenas para ferramentas elétricas sem limitação da corrente de arranque: os processos de ligação geram reduções da tensão. Com condições de rede desfavoráveis podem ocorrer danos em outros aparelhos. Com impedâncias de rede inferiores a 0,25 Ohm não se devem esperar falhas. Informação sobre ruídos/vibrações Os valores de emissão de ruído determinados de acordo com EN60745-2-3. O nível sonoro avaliado como A da ferramenta elétrica é normalmente de: 92 dB(A); nível de potência sonora 103dB(A). Incerteza K = 3 dB. Utilizar proteção auditiva! Valores totais de vibração a

(soma dos vetores das três direções) e incerteza K determinada segundo EN60745-2-3: Lixar superfícies (desbastar):

Lixar com folha de lixa:

O nível de vibrações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação provisória da carga de vibrações. O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isso pode aumentar consideravelmente a carga de vibrações durante o período completo de trabalho. Para uma avaliação exata da carga de vibrações, também deveriam ser considerados os períodos nos quais a ferramenta está desligada ou funciona, mas não está sendo utilizado. Isto pode reduzir consideravelmente a carga de vibrações durante o período completo de trabalho. Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e acessórios, manter as mãos quentes e organização dos processos de trabalho. Montagem Montar o dispositivo de proteção u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. Nota: Se o disco abrasivo quebrar durante o funcionamento ou se os dispositivos de fixação na tampa de proteção/na ferramenta elétrica estiverem danificados, será necessário que a ferramenta elétrica seja enviada imediatamente ao serviço pós-venda, os endereços encontram-se na secção "Serviço pós-venda e aconselhamento". Tampa de proteção para lixar Coloque a tampa de proteção (5) na gola do veio. Ajuste a posição da tampa de proteção (5) de acordo com os requisitos da operação(5) com o parafuso de fixação (6). u Ajuste a tampa de proteção (5)de modo a evitar que voem faíscas na direção do operador. Tampa de proteção para cortar u Para cortar com produtos abrasivos ligados utilize sempre uma tampa de proteção especial para o corte (13). u Ao cortar em pedra assegure uma aspiração de pó suficiente. A tampa de proteção para cortar (13) é montada como a tampa de proteção para lixar (5). Tampa de aspiração para cortar com patim de guia A tampa de aspiração para cortar com patim de guia (21) é montada como a tampa de proteção para lixar (5). Punho adicional u Utilize a ferramenta elétrica apenas com o punho adicional (3). Dependendo do modo de operação, enrosque o punho adicional (3) à direita ou à esquerda na cabeça do mecanismo de acionamento. Proteção das mãos u Para trabalhos com o prato de lixar em borracha (17) ou com catrabucha tipo tacho/catrabucha em disco/ disco de lixa em lamelas monte sempre a proteção das mãos (15). Fixe a proteção das mãos (15) com o punho adicional (3). Montar as ferramentas de lixar u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. u Não tocar nos discos abrasivos e de corte, antes que arrefeçam. Os discos tornam‑se extremamente quentes durante o trabalho. Limpe o veio de retificação (4) e todas as peças a serem montadas. Para fixar e soltar as ferramentas de lixar, pressione a tecla de bloqueio do veio (1), para bloquear o veio de retificação. 1 609 92A 6K7 | (08.07.2021) Bosch Power ToolsPortuguês | 47 u Só acione a tecla de bloqueio do veio com o veio de retificação parado. Caso contrário é possível que a ferramenta elétrica seja danificada. Disco abrasivo e de corte Observe as dimensões das ferramentas de lixar. O diâmetro do furo tem de ser adequado ao flange de admissão. Não utilize adaptadores nem peças redutoras. Ao utilizar discos de corte de diamante, tenha em atenção se a seta do sentido de rotação no disco de corte de diamante e o sentido de rotação da ferramenta elétrica (ver seta do sentido de rotação na cabeça do mecanismo de acionamento) coincidem. A ordem da montagem pode ser consultada na página de esquemas. Para fixar o disco abrasivo/corte enrosque a porca de aperto(9) e aperte a mesma com a chave de dois furos (ver " Porca de aperto rápido ", Página47). u Após montar a ferramenta abrasiva deverá controlar, antes de ligar a ferramenta elétrica, se a ferramenta abrasiva está montada corretamente e se pode ser movimentada livremente. Assegure-se de que a ferramenta abrasiva não entre em contacto com a tampa de proteção ou outras peças. No flange de admissão (7) encontra-se colocada, à volta do colar de centragem, uma peça de plástico (O-ring). Se o O-ring estiver em falta ou danificado, o flange de admissão (7) tem de ser obrigatoriamente substituído antes de se continuar a utilização. Disco de lixa em lamelas u Para trabalhos com o disco de lixa em lamelas monte sempre a proteção das mãos (15). Prato de lixar de borracha u Para trabalhos com o prato de lixar em borracha (17) monte sempre a proteção das mãos (15). A ordem da montagem pode ser consultada na página de esquemas. Antes da montagem do prato de lixar em borracha (17) coloque os 2 anéis distanciadores (16) no veio de retificação (4). Enrosque a porca redonda(19) e aperte-a com a chave de dois furos. Catrabucha tipo tacho/catrabucha em disco u Para os trabalhos com a catrabucha tipo tacho ou a catrabucha em disco monte sempre a proteção das mãos (15). A ordem da montagem pode ser consultada na página de esquemas. Tem de ser possível enroscar a catrabucha tipo tacho/ catrabucha em disco até ao veio de retificação, de forma a que este fique bem encostado ao flange do veio de retificação no fim da rosca do veio de retificação. Aperte a catrabucha tipo tacho/catrabucha em disco com uma chave de bocas. Porca de aperto rápido Para uma troca fácil de ferramenta de lixar sem utilizar outras ferramentas pode usar a porca de aperto rápido (11) em vez da porca de aperto (9). u A porca de aperto rápido (11) só pode ser utilizada para discos abrasivos e de corte. Utilize apenas uma porca de aperto rápido (11)que esteja em perfeito estado e sem danos. Ao enroscar tenha atenção para que o lado marcado da porca de aperto rápido (11) não aponte para o disco abrasivo; a seta tem de apontar para a marca de índice (24). (24) Pressione a tecla de bloqueio do veio (1), para bloquear o veio de retificação. Para apertar a porca de aperto rápido, rode o disco abrasivo para a direita com força. Uma porca de aperto bem fixada e sem danos pode ser desapertada manualmente rodando o anel serrilhado para a esquerda. Nunca solte uma porca de aperto rápido presa com um alicate, utilize sempre a chave de dois furos. Coloque a chave de dois furos como indicado na figura. Ferramentas de lixar permitidas Pode utilizar todas as ferramentas de lixar mencionadas neste manual de instruções. O número de rotações [r.p.m.] ou a velocidade periférica [m/s] admissível das ferramentas de lixar utilizadas tem de corresponder, pelo menos, aos dados da tabela seguinte. Por isso, respeite o número de rotações ou velocidade periférica admissível mencionado no rótulo da ferramenta de lixar. máx. [mm] [mm] D b d [r.p.m.] [m/s]

Declaração de Conformidade UE Declaramos sob nossa exclusiva responsabilidade que os produtos mencionados cumprem todas as disposições e os regulamentos indicados e estão em conformidade com as seguintes normas. Documentação técnica pertencente à: * Rebarbadora N.° do produto
