BRUKSANVISNING GWS 20230 JH Professional BOSCH

(15) Håndbeskyttelse

(15) Håndbeskyttelse

(23) Håndtak (isolert grepsflate)

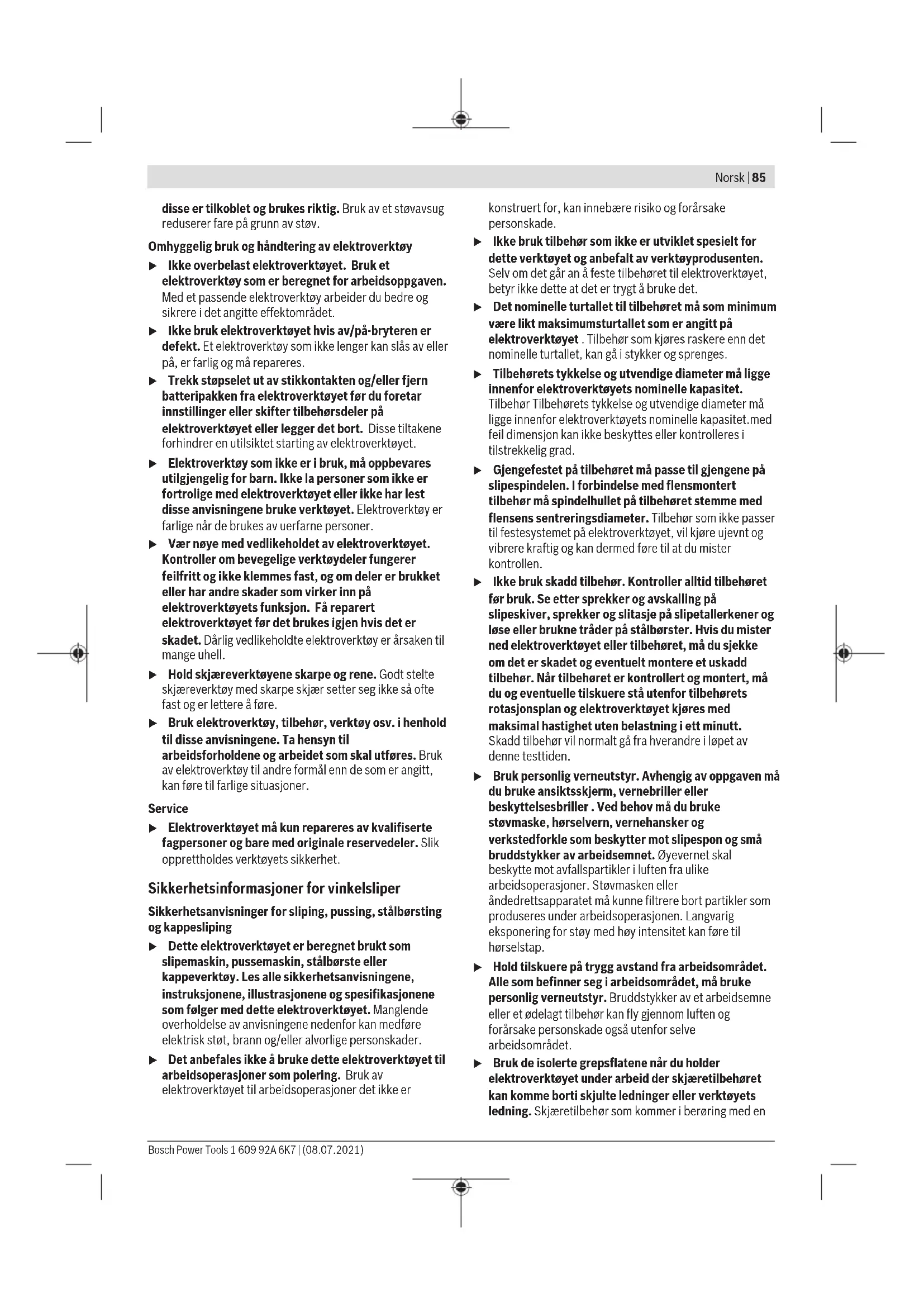

Illustrert eller beskrevet tilbehør inngår ikke i standard- leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram. Bosch Power Tools 1 609 92A 6K7 | (08.07.2021)88 | Norsk Tekniske data Vinkelsliper GWS 20-230 H GWS 20-230 JH Artikkelnummer 3 601 H50 L.. 3 601 H50 M.. Opptatt effekt W 2000 2000 Avgitt effekt W 1250 1250 Nominelt turtall o/min 6600 6600 Maks. slipeskivediameter mm 230 230 Slipespindelgjenger M 14 M 14 Maks. gjengelengde på slipespindelen mm 25 25 Gjenstartbeskyttelse – ● Startstrømbegrensing – ● Vekt i samsvar med EPTA-Procedure 01:2014 – Med vibrasjonsdempende ekstrahåndtak kg 5,2 5,2 – Med standard ekstrahåndtak kg 5,1 5,1 Kapslingsgrad / II / II Angivelsene gjelder for merkespenning [U] på 230 V. Ved avvikende spenning og på utførelser for bestemte land kan disse angivelsene variere. Bare for elektroverktøy uten startstrømbegrensning: Innkoblingsprosessene genererer midlertidige spenningsfall. Ved ugunstige nettforhold kan det oppstå forstyrrelser på annet utstyr. Det forventes ikke forstyrrelser ved nettimpedans under 0,25 ohm. Støy-/vibrasjonsinformasjon Støyemisjon målt i henhold til EN60745-2-3. Vanlig A-lydtrykknivå for enheten er: 92dB(A); lydeffektnivå 103 dB(A). Usikkerhet K = 3 dB. Bruk hørselvern! Vibrasjon totalt a

(vektorsum av tre retninger) og usikkerhet K målt i henhold til EN60745-2-3: Overflatesliping (skrubbing):

Vibrasjonsverdien som er angitt i disse anvisningene er målt iht. en standardisert målemetode og kan brukes til sammenligning av elektroverktøy med hverandre. Det egner seg også til en foreløpig vurdering av vibrasjonsbelastningen. Det angitte vibrasjonsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Hvis elektroverktøyet brukes til andre oppgaver, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan imidlertid vibrasjonsnivået avvike. Dette kan føre til en betydelig økning av vibrasjonsbelastningen over hele arbeidstidsrommet. Til en nøyaktig vurdering av vibrasjonsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere vibrasjonsbelastningen over hele arbeidstidsrommet. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene. Montering Montere verneinnretning u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. Merknad: Etter brudd på slipeskiven under drift eller skader på festeinnretningene på vernedekselet/elektroverktøyet må elektroverktøyet omgående sendes inn til kundeservice. Adresser se avsnittet "Kundeservice og kundeveiledning". Vernedeksel for sliping Sett vernedekselet (5)på spindelhalsen. Tilpass plasseringen av vernedekselet (5)til kravene som stilles av arbeidsoperasjonen, og lås vernedekselet (5)med låseskruen (6). u Still inn vernedekselet (5) slik at gnistregn i retning brukeren unngås. Vernedeksel for kapping u Ved kapping med bundne slipemidler må du alltid bruke vernedekselet for kapping (13). u Sørg for tilstrekkelig støvavsug ved kapping i stein. Vernedekselet for kapping (13) monteres som vernedekselet for sliping (5). Støvavsugsdeksel for kapping med styreskinner Støvavsugsdekselet for kapping med styreskinner (21) monteres som vernedekselet for sliping (5). Ekstrahåndtak u Du må ikke bruke elektroverktøyet uten ekstrahåndtaket (3). Skru fast ekstrahåndtaket (3) til høyre eller venstre på girhodet, avhengig av hvordan du arbeider. 1 609 92A 6K7 | (08.07.2021) Bosch Power ToolsNorsk | 89 Håndbeskyttelse u Monter alltid håndbeskyttelsen når du skal arbeide med gummislipeskiven (17) eller koppbørsten/ skivebørsten/lamellslipeskiven (15). Fest håndbeskyttelsen (15) med ekstrahåndtaket (3). Montere slipeverktøy u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. u Ikke berør slipe- og kappeskiver før de er avkjølt. Skivene blir svært varme under arbeidet. Rengjør slipespindelen (4)og alle delene som skal monteres. Trykk på spindellåseknappen (1) for å låse slipespindelen når du skal spenne fast og løsne slipeverktøyet. u Trykk på spindellåseknappen bare når slipespindelen er stanset. Elektroverktøyet kan ta skade hvis det velter. Slipe-/kappeskive Vær oppmerksom på målene til slipeverktøyet. Hulldiameteren må passe til festeflensen. Bruk ikke adaptere eller reduksjonsstykker. Ved bruk av diamantkappeskiver må du passe på at rotasjonsretningspilen på diamantkappeskiven og elektroverktøyets rotasjonsretning (se rotasjonsretningspil på girhodet) stemmer overens. Monteringsrekkefølgen vises på siden med illustrasjoner. For å feste slipe-/kappeskiven skrur du på spennmutteren(9) og strammer den med hakenøkkelen (se „ Hurtigspennmutter “, Side89). u Etter montering av slipeverktøyet og før innkoblingen må du sjekke om slipeverktøyet er korrekt montert og kan dreies fritt. Pass på at slipeverktøyet ikke kommer borti vernedekselet eller andre deler. En plastdel (o-ring) er satt inn rundt sentreringskragen i festeflensen (7). Hvis o- ringen mangler eller er skadet, må festeflensen (7) skiftes ut før videre bruk. Lamellslipeskive u Monter alltid håndbeskyttelsen når du skal arbeide med lamellslipeskiven (15). Gummislipeskive u Monter alltid håndbeskyttelsen (15) når du skal arbeide med gummislipeskiven (17). Monteringsrekkefølgen vises på siden med illustrasjoner. Før montering av gummislipeskiven (17) setter du de to avstandsskivene (16) på slipespindelen (4). Skru på rundmutteren (19), og stram den med tohullsnøkkelen. Koppbørste/skivebørste u Monter alltid håndbeskyttelsen når du skal arbeide med koppbørsten eller skivebørsten (15). Monteringsrekkefølgen vises på siden med illustrasjoner. Koppbørsten/skivebørsten må kunne skrus så langt på slipespindelen at den ligger fast på slipespindelflensen på enden av slipespindelgjengene. Stram koppbørsten/ skivebørsten med en fastnøkkel. Hurtigspennmutter For enkelt skifte av slipeverktøy uten bruk av andre verktøy kan du istedenfor spennmutteren (9) bruke hurtigspennmutteren (11). u Hurtigspennmutteren (11) må kun brukes til slipe- eller kappeskiver. Bruk bare en feilfri, uskadet hurtigspennmutter (11). Når du skrur den på, må du passe på at siden med tekst på hurtigspennmutteren (11) ikke vender mot slipeskiven. Pilen må peke mot indeksmerket (24). (24) Trykk på spindellåseknappen (1) for å låse slipespindelen. For å låse hurtigspennmutteren dreier du slipeskiven hardt med urviseren. En hurtigspennmutter som er festet riktig og er uskadet, kan løsnes ved at du dreier den riflede ringen for hånd mot urviseren. En hurtigspennmutter som sitter fast, må aldri løsnes med en tang. Bruk tohullsnøkkelen. Sett tohullsnøkkelen som vist på bildet. Tillatte slipeverktøy Du kan bruke alt slipeverktøy som er nevnt i denne bruksanvisningen. Det benyttede slipeverktøyets tillatte turtall [o/min] eller periferihastighet [m/s] må være i samsvar med angivelsene i tabellen nedenfor. Du må derfor kontrollere tillatt turtall eller periferihastighet på etiketten til slipeverktøyet. maks. [mm] [mm] D b d [o/min] [m/s]

EU-samsvarserklæring Vi erklærer under eneansvar at de nevnte produktene er i overensstemmelse med alle relevante bestemmelser i direktivene og forordningene nedenfor og med følgende standarder. Teknisk dokumentasjon hos: * Vinkelsliper Produktnummer
