MANUALE UTENTE GWS 20230 JH Professional BOSCH

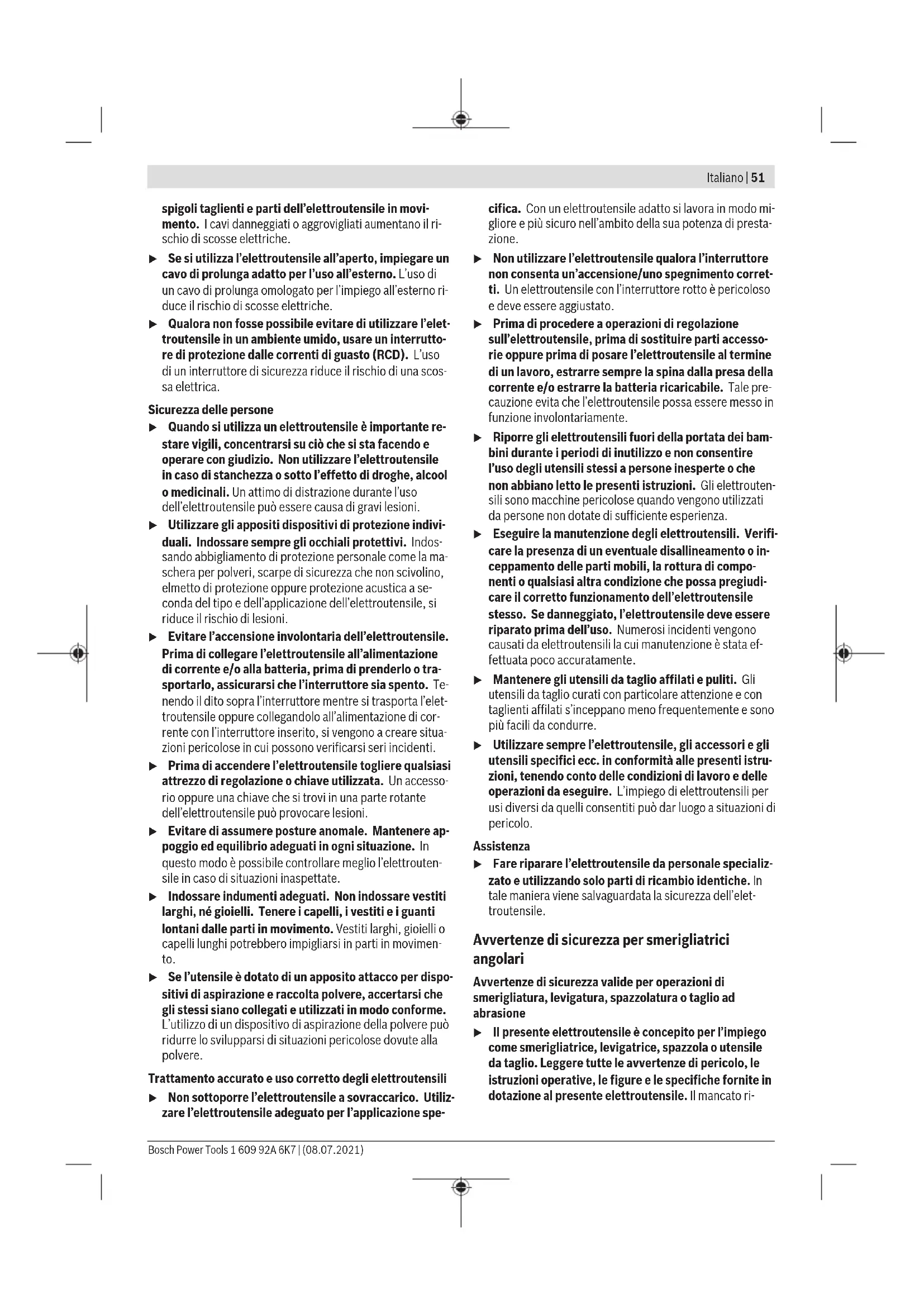

Istruzioni originali

100 30 M 14 8600 45 Girar a cabeça do mecanismo de acionamento u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. Pode rodar a cabeça do mecanismo de acionamento em passos de 90 °. Dessa forma, o interruptor de ligar/desligar pode ser colocado numa posição de manuseamento mais favorável em situações de trabalho especiais, p. ex. para trabalhos de corte com a tampa de aspiração com patim de guia (21) ou para esquerdinos. Desenrosque completamente os 4 parafusos. Oscile cuidadosamente a cabeça do mecanismo de acionamento e sem a retirar da caixa para a nova posição. Volte a apertar os 4 parafusos. Aspiração de pó/de aparas Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, produtos de proteção da madeira). Material que contém asbesto só deve ser processado por pessoal especializado. – Se possível deverá usar um dispositivo de aspiração de pó apropriado para o material. – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de proteção respiratória com filtro da classe P2. Observe as diretivas para os materiais a serem processados, vigentes no seu país. u Evite a acumulação de pó no local de trabalho. Pós podem entrar levemente em ignição. Funcionamento Colocação em funcionamento u Observar a tensão de rede! A tensão da fonte de corrente elétrica deve coincidir com os dados que constam na placa de características da ferramenta elétrica. Ferramentas elétricas marcadas para 230V também podem ser operadas com 220V. Durante o funcionamento da ferramenta elétrica em geradores elétricos portáteis (geradores), que não dispõem de reservas de potência suficientes ou de uma regulação de tensão adequada com reforço da corrente de arranque podem ocorrer perdas de rendimento ou comportamentos atípicos na ligação. Respeite a adequação do gerador elétrico utilizado, especialmente no que diz respeito à tensão e frequência de rede. Ligar e desligar Para a colocação em funcionamento da ferramenta elétrica desloque o interruptor de ligar/desligar (2) para a frente e, em seguida, pressione-o. Para fixar o interruptor de ligar/desligar (2) desloque o interruptor de ligar/desligar (2) mais para a frente. Para desligar a ferramenta elétrica liberte o interruptor de ligar/desligar (2) ou se este estiver bloqueado, pressione o interruptor de ligar/desligar (2) brevemente e depois liberte-o. Versão do interruptor sem sistema de retenção (específico do país): Para a colocação em funcionamento da ferramenta elétrica desloque o interruptor de ligar/desligar (2) para a frente e, em seguida, pressione-o. Para desligar a ferramenta elétrica, liberte o interruptor de ligar/desligar(2). u Verifique as ferramentas de lixar antes da utilização. A ferramenta de lixar tem de estar corretamente montada e poder ser livremente rodada. Efetue um teste de funcionamento durante, pelo menos, 1 minuto, sem carga. Não utilize ferramentas de lixar danificadas, não redondas ou com vibrações. As ferramentas de lixar danificadas podem rebentar e causar ferimentos. Proteção contra rearranque involuntário (GWS 20-230 JH) A proteção contra rearranque involuntário evita que a ferramenta elétrica possa arrancar descontroladamente após uma interrupção da alimentação de corrente elétrica. Para recolocar em funcionamento coloque o interruptor de ligar/desligar (2) na posição desligada e ligue novamente a ferramenta elétrica. Limitação da corrente de arranque (GWS 20-230 JH) A limitação eletrónica da corrente de arranque limita a potência ao ligar a ferramenta elétrica e possibilita o funcionamento com um fusível de 16A. 1 609 92A 6K7 | (08.07.2021) Bosch Power ToolsPortuguês | 49 Nota: Se a ferramenta elétrica funciona com pleno número de rotações, imediatamente após ser ligada, significa que a limitação da corrente de arranque e a proteção contra rearranque involuntário falharam. A ferramenta elétrica deve ser enviada imediatamente ao serviço pós-venda. Os endereços encontram-se na secção "Serviço de Assistência Técnica e aconselhamento sobre formas de aplicação". Instruções de trabalho u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. u Cuidado com ranhuras em paredes de suporte, ver a secção "Indicações sobre estática". u Aperte a peça se esta não ficar segura apenas com o seu próprio peso. u Não sobrecarregar demasiado a ferramenta elétrica, provocando uma paragem. u Após um trabalho com carga elevada, deverá permitir que a ferramenta elétrica funcione alguns minutos em vazio, para que o acessório possa arrefecer. u Não utilizar a ferramenta elétrica com um suporte para rebarbadoras. u Não tocar nos discos abrasivos e de corte, antes que arrefeçam. Os discos tornam‑se extremamente quentes durante o trabalho. Nota: Em caso de não utilização prolongada, retire a ficha de rede da tomada. Mesmo desligada, a ferramenta elétrica tem um consumo reduzido de eletricidade com a ficha de rede colocada e tensão de rede presente. Desbastar u Nunca utilize os discos de corte para desbastar. Com um ângulo de penetração de 30° a 40° obtém o melhor resultado de trabalho ao desbastar. Desloque a ferramenta elétrica para trás e para a frente com uma pressão constante. Desta forma a peça de trabalho não fica demasiado quente, não muda de cor e não ficam sulcos. Disco de lixa em lamelas Com o disco de lixa em lamelas (acessórios) pode processar também superfícies curvas e perfis. Os discos de lixa em lamelas têm uma durabilidade consideravelmente maior, um menor nível sonoro e temperaturas mais baixas ao lixar do que os discos abrasivos convencionais. Cortar metal u Para cortar com produtos abrasivos ligados utilize sempre uma tampa de proteção especial para o corte (13). Ao cortar, trabalhe com um avanço uniforme e adequado ao material a processar. Não exerça pressão sobre o disco de corte, não incline nem oscile. Não trave os discos de corte na saída por contrapressão lateral. A ferramenta elétrica tem de ser sempre conduzida no sentido oposto às rotações. Caso contrário há risco que a ferramenta seja pressionada de forma descontrolada para fora do corte. Para cortar perfis e tubos quadrados o melhor será aplicar pequenos cortes transversais. Cortar pedra u Ao cortar em pedra assegure uma aspiração de pó suficiente. u Usar uma máscara de proteção contra pó. u A ferramenta elétrica só pode ser utilizada para corte/ lixamento a seco. Para cortar pedra, o melhor é utilizar um disco de corte de diamante. Ao utilizar a tampa de aspiração para cortar com patim de guia (21), o aspirador tem de estar homologado para a aspiração de pó de pedra. A Bosch comercializa aspiradores apropriados. Ligue a ferramenta elétrica e coloque-a sobre a peça com a parte dianteira do patim de guia. Desloque a ferramenta elétrica com um avanço uniforme e adequado ao material a processar. Ao cortar materiais especialmente duros, p. ex. betão com alto teor de sílica, o disco de corte de diamante pode sobreaquecer e ficar danificado. Esse sobreaquecimento é claramente denunciado por uma coroa de faísca à volta do disco de corte de diamante. Neste caso, interrompa o processo de corte e deixe o disco de corte de diamante funcionar algum tempo em vazio com o número de rotações máximo, para o arrefecer. Um avanço do trabalho mais demorado e uma coroa de faísca à volta são sinais de um disco de corte de diamante rombo. Pode voltar a afiá-lo com pequenos cortes em material abrasivo, p. ex. arenito calcário. Indicações sobre estática Os cortes em paredes de suporte estão sujeitos à norma DIN1053 Parte 1 ou às disposições específicas do país. Estas diretivas têm de ser impreterivelmente respeitadas. Antes do início do trabalho, consultar os engenheiros de estruturas, arquitetos responsáveis ou a gestão de obra competente. Bosch Power Tools 1 609 92A 6K7 | (08.07.2021)50 | Italiano Manutenção e assistência técnica Manutenção e limpeza u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. u Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. u Em condições de utilização extremas utilize sempre, se possível, um sistema de aspiração. Sopre frequentemente as aberturas de ventilação e interconecte um disjuntor de corrente de avaria (PRCD). Durante o processamento de metais é possível que se deposite pó condutivo no interior da ferramenta elétrica. Isto pode prejudicar o isolamento de proteção da ferramenta elétrica. Os acessórios devem ser armazenados e tratados com cuidado. Se for necessário instalar um cabo de ligação, a instalação deve ser feita pela Bosch ou por um centro de serviço autorizado para ferramentas elétricas Bosch, para evitar perigos de segurança. Serviço pós-venda e aconselhamento O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios. Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com. Tel.: 21 8500000 Fax: 21 8511096 Encontra outros endereços da assistência técnica em: www.bosch-pt.com/serviceaddresses Eliminação Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas. Não deitar ferramentas elétricas no lixo doméstico! Apenas para países da UE: De acordo com a diretiva europeia 2012/19/UE para aparelhos elétricos e eletrónicos velhos, e com as respetivas realizações nas leis nacionais, as ferramentas elétricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica. Italiano Avvertenze di sicurezza Avvertenze generali di sicurezza per elettroutensili ATTENZIONE Leggere tutte le avvertenze di si- curezza e tutte le istruzioni opera- tive. In caso di mancato rispetto delle avvertenze di sicurez- za e delle istruzioni operative si può creare il pericolo di scosse elettriche, incendi e/o lesioni gravi. Conservare tutte le avvertenze e le istruzioni operative per ogni esigenza futura. Il termine "elettroutensile" riportato nelle avvertenze fa rife- rimento ai dispositivi dotati di alimentazione elettrica (a filo) o a batteria (senza filo). Sicurezza della postazione di lavoro u Mantenere l’area di lavoro pulita e ben illuminata. Zo- ne disordinate o buie possono essere causa di incidenti. u Evitare di impiegare l’elettroutensile in ambienti sog- getti al rischio di esplosioni nei quali siano presenti li- quidi, gas o polveri infiammabili. Gli elettroutensili pro- ducono scintille che possono far infiammare la polvere o i gas. u Tenere lontani i bambini e altre persone durante l’im- piego dell’elettroutensile. Eventuali distrazioni posso- no comportare la perdita del controllo sull’elettroutensile. Sicurezza elettrica u La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare qualsivoglia modifica alla spina. Non uti- lizzare spine adattatrici con elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. u Evitare il contatto fisico con superfici collegate a ter- ra, come tubi, radiatori, fornelli elettrici e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel mo- mento in cui il corpo è collegato a massa. u Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. La penetrazione dell’acqua in un elettrou- tensile aumenta il rischio di una scossa elettrica. u Non usare il cavo per scopi diversi da quelli previsti. Non usare il cavo per trasportare o appendere l’elet- troutensile, né per estrarre la spina dalla presa di cor- rente. Non avvicinare il cavo a fonti di calore, olio, 1 609 92A 6K7 | (08.07.2021) Bosch Power ToolsItaliano | 51 spigoli taglienti e parti dell’elettroutensile in movi- mento. I cavi danneggiati o aggrovigliati aumentano il ri- schio di scosse elettriche. u Se si utilizza l’elettroutensile all’aperto, impiegare un cavo di prolunga adatto per l’uso all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno ri- duce il rischio di scosse elettriche. u Qualora non fosse possibile evitare di utilizzare l’elet- troutensile in un ambiente umido, usare un interrutto- re di protezione dalle correnti di guasto (RCD). L’uso di un interruttore di sicurezza riduce il rischio di una scos- sa elettrica. Sicurezza delle persone u Quando si utilizza un elettroutensile è importante re- stare vigili, concentrarsi su ciò che si sta facendo e operare con giudizio. Non utilizzare l’elettroutensile in caso di stanchezza o sotto l’effetto di droghe, alcool o medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi lesioni. u Utilizzare gli appositi dispositivi di protezione indivi- duali. Indossare sempre gli occhiali protettivi. Indos- sando abbigliamento di protezione personale come la ma- schera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a se- conda del tipo e dell’applicazione dell’elettroutensile, si riduce il rischio di lesioni. u Evitare l’accensione involontaria dell’elettroutensile. Prima di collegare l’elettroutensile all’alimentazione di corrente e/o alla batteria, prima di prenderlo o tra- sportarlo, assicurarsi che l’interruttore sia spento. Te- nendo il dito sopra l’interruttore mentre si trasporta l’elet- troutensile oppure collegandolo all’alimentazione di cor- rente con l’interruttore inserito, si vengono a creare situa- zioni pericolose in cui possono verificarsi seri incidenti. u Prima di accendere l’elettroutensile togliere qualsiasi attrezzo di regolazione o chiave utilizzata. Un accesso- rio oppure una chiave che si trovi in una parte rotante dell’elettroutensile può provocare lesioni. u Evitare di assumere posture anomale. Mantenere ap- poggio ed equilibrio adeguati in ogni situazione. In questo modo è possibile controllare meglio l’elettrouten- sile in caso di situazioni inaspettate. u Indossare indumenti adeguati. Non indossare vestiti larghi, né gioielli. Tenere i capelli, i vestiti e i guanti lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi potrebbero impigliarsi in parti in movimen- to. u Se l’utensile è dotato di un apposito attacco per dispo- sitivi di aspirazione e raccolta polvere, accertarsi che gli stessi siano collegati e utilizzati in modo conforme. L’utilizzo di un dispositivo di aspirazione della polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere. Trattamento accurato e uso corretto degli elettroutensili u Non sottoporre l’elettroutensile a sovraccarico. Utiliz- zare l’elettroutensile adeguato per l’applicazione spe- cifica. Con un elettroutensile adatto si lavora in modo mi- gliore e più sicuro nell’ambito della sua potenza di presta- zione. u Non utilizzare l’elettroutensile qualora l’interruttore non consenta un’accensione/uno spegnimento corret- ti. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. u Prima di procedere a operazioni di regolazione sull’elettroutensile, prima di sostituire parti accesso- rie oppure prima di posare l’elettroutensile al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale pre- cauzione evita che l’elettroutensile possa essere messo in funzione involontariamente. u Riporre gli elettroutensili fuori della portata dei bam- bini durante i periodi di inutilizzo e non consentire l’uso degli utensili stessi a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettrouten- sili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. u Eseguire la manutenzione degli elettroutensili. Verifi- care la presenza di un eventuale disallineamento o in- ceppamento delle parti mobili, la rottura di compo- nenti o qualsiasi altra condizione che possa pregiudi- care il corretto funzionamento dell’elettroutensile stesso. Se danneggiato, l’elettroutensile deve essere riparato prima dell’uso. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata ef- fettuata poco accuratamente. u Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. u Utilizzare sempre l’elettroutensile, gli accessori e gli utensili specifici ecc. in conformità alle presenti istru- zioni, tenendo conto delle condizioni di lavoro e delle operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti può dar luogo a situazioni di pericolo. Assistenza u Fare riparare l’elettroutensile da personale specializ- zato e utilizzando solo parti di ricambio identiche. In tale maniera viene salvaguardata la sicurezza dell’elet- troutensile. Avvertenze di sicurezza per smerigliatrici angolari Avvertenze di sicurezza valide per operazioni di smerigliatura, levigatura, spazzolatura o taglio ad abrasione u Il presente elettroutensile è concepito per l’impiego come smerigliatrice, levigatrice, spazzola o utensile da taglio. Leggere tutte le avvertenze di pericolo, le istruzioni operative, le figure e le specifiche fornite in dotazione al presente elettroutensile. Il mancato ri- Bosch Power Tools 1 609 92A 6K7 | (08.07.2021)52 | Italiano spetto di tutte le istruzioni sottoelencate potrà comporta- re il pericolo di scosse elettriche, incendi e/o gravi lesioni. u Si sconsiglia di eseguire con il presente elettroutensi- le operazioni quali la lucidatura. Un impiego dell’elet- troutensile per operazioni non previste può comportare pericoli e causare lesioni. u Non utilizzare accessori che non siano espressamente progettati e consigliati dal costruttore dell’utensile. Il solo fatto che l’accessorio si possa inserire sull’elettrou- tensile non ne garantisce la sicurezza d’impiego. u Il numero di giri nominale dell’accessorio dovrà essere almeno pari al numero di giri massimo riportato sull’elettroutensile. Se utilizzati ad un numero di giri su- periore a quello nominale, gli accessori possono spezzarsi e proiettare parti. u Il diametro esterno e lo spessore dell’accessorio do- vranno rientrare nella capacità nominale dell’elettrou- tensile. Gli accessori non correttamente dimensionati non possono essere adeguatamente sorvegliati o control- lati. u La filettatura di fissaggio degli accessori dovrà coinci- dere con quella dell’alberino della smerigliatrice. Per gli accessori con montaggio a flangia, il foro per il mandrino dell’accessorio dovrà coincidere con il dia- metro di alloggiamento della flangia. L’utilizzo di acces- sori non coincidenti con il fissaggio dell’elettroutensile comporterà funzionamento sbilanciato, vibrazioni ecces- sive e possibile perdita di controllo. u Non utilizzare accessori danneggiati. Prima di ogni im- piego, verificare che i dischi abrasivi non presentino fenditure o scheggiature, che il platorello di supporto non sia screpolato, lacerato o usurato eccessivamente e che la spazzola metallica non presenti fili distaccati o spezzati. Qualora l’elettroutensile o l’accessorio ca- da, verificare che non vi siano danni, oppure montare un accessorio integro. Una volta ispezionato e monta- to un accessorio, mantenere sé stessi e le eventuali al- tre persone presenti a distanza dal piano di rotazione dell’accessorio e lasciare in funzione l’elettroutensile per un minuto al numero di giri a vuoto massimo. Di norma, entro tale lasso di tempo, eventuali accessori dan- neggiati si spezzeranno. u Indossare i dispositivi di protezione individuale. In ba- se all’applicazione, utilizzare schermo facciale, oc- chiali di protezione o occhiali di sicurezza. Laddove necessario, indossare maschera per polveri, protezio- ni per l’udito, guanti e grembiule da officina in grado di arrestare piccoli frammenti abrasivi oppure a fram- menti dei pezzi in lavorazione. Gli occhiali protettivi do- vranno resistere ai frammenti eventualmente proiettati da varie operazioni. La maschera per polveri, oppure il respi- ratore, dovrà essere in grado di filtrare le particelle gene- rate dall’operazione prevista. L’esposizione prolungata ad elevati livelli di rumorosità può comportare la perdita dell’udito. u Tenere le persone presenti a distanza di sicurezza dall’area di lavoro. Chiunque entri nell’area di lavoro dovrà indossare equipaggiamento protettivo persona- le. I frammenti di un pezzo in lavorazione, oppure di un accessorio spezzato, possono venire proiettati all’esterno e causare lesioni, anche oltre le vicinanze dell’area di fun- zionamento. u Afferrare l’elettroutensile esclusivamente sulle super- fici isolate dell’impugnatura, qualora si eseguano ope- razioni in cui l’accessorio da taglio potrebbe venire a contatto con cavi elettrici nascosti o con il cavo di ali- mentazione dell’elettroutensile stesso. Se l’accessorio da taglio entra in contatto con un cavo sotto tensione, la tensione potrebbe trasmettersi anche alle parti metalli- che esposte dell’elettroutensile, provocando la folgora- zione dell’utilizzatore. u Posizionare il cavo di alimentazione a distanza dall’ac- cessorio in rotazione. In caso di perdita di controllo, il fi- lo potrebbe venire tagliato o intrappolato e la mano o il braccio dell’utilizzatore potrebbero venire trascinati nell’accessorio rotante. u Non deporre in alcun caso l’elettroutensile prima che l’accessorio si sia completamente arrestato. L’acces- sorio rotante potrebbe incepparsi sulla superficie, cau- sando la perdita di controllo dell’elettroutensile. u Non mettere in funzione l’elettroutensile durante il trasporto manuale. Un contatto accidentale con l’acces- sorio rotante potrebbe intrappolare gli indumenti, portan- do l’accessorio a contatto con il corpo. u Pulire regolarmente le feritoie di aerazione dell’elet- troutensile. La ventola del motore trascinerà la polvere all’interno della carcassa e un accumulo eccessivo di ma- teriale polverizzato può comportare rischi di natura elet- trica. u Non utilizzare l’elettroutensile in prossimità di mate- riali infiammabili. Le scintille propagate durante la lavo- razione potrebbero causarne l’innesco. u Non utilizzare accessori che richiedano refrigeranti li- quidi. L’impiego di acqua o di altri refrigeranti liquidi pos- sono causare folgorazioni e scosse elettriche. Contraccolpi e relative avvertenze I contraccolpi sono reazioni improvvise causate dal blocco o dall’inceppamento di un disco, platorello di supporto o spaz- zola in rotazione, o da qualsiasi altro accessorio. L’inceppa- mento o il blocco causano un rapido arresto dell’accessorio in rotazione, che a sua volta sposta improvvisamente l’elet- troutensile fuori controllo in direzione opposta alla rotazione dell’accessorio nel punto d’inceppamento. Ad esempio, se un disco abrasivo si blocca o si inceppa nel pezzo in lavorazione, il filo del disco stesso, entrando nel punto d’inceppamento, potrebbe penetrare nella superficie del materiale, facendo improvvisamente risalire il disco o proiettandolo all’esterno. Il disco potrebbe quindi essere lanciato verso l’utilizzatore o in direzione opposta, in base al senso di rotazione del disco nel punto d’inceppamento. In ta- li condizioni, i dischi abrasivi possono anche spezzarsi. I contraccolpi sono causati da un impiego errato dell’elet- troutensile e/o da procedure o condizioni d’impiego non con- 1 609 92A 6K7 | (08.07.2021) Bosch Power ToolsItaliano | 53 formi e si possono evitare adottando le precauzioni indicate di seguito. u Mantenere una salda presa sull’elettroutensile e posi- zionare corpo e braccio in modo da poter contrastare eventuali forze di contraccolpo. Se presente, utilizza- re sempre l’impugnatura supplementare, per control- lare al meglio i contraccolpi o le coppie di reazione du- rante l’avviamento. Adottando opportune precauzioni, l’utilizzatore può controllare le coppie di reazione e le for- ze di contraccolpo. u Non porre in alcun caso una mano in prossimità dell’accessorio in rotazione, per evitare contraccolpi dell’accessorio sulla mano. u Non posizionarsi nell’area di movimento dell’elettrou- tensile in caso di contraccolpi. Un eventuale contrac- colpo proietterà l’utensile in direzione opposta al senso di rotazione del disco nel punto di inceppamento. u Adottare particolare cautela durante la lavorazione di angoli, spigoli vivi e simili. Evitare che l’accessorio rimbalzi o si inceppi. Angoli e spigoli vivi, o anche i rim- balzi, tendono a far inceppare l’accessorio in rotazione, causandone la perdita di controllo o contraccolpi. u Non montare una lama da sega a catena, né una lama dentata. Tali tipi di lame causano frequentemente con- traccolpi e perdita di controllo. Avvertenze di pericolo specifiche per operazioni di smerigliatura e di taglio ad abrasione u Impiegare esclusivamente dischi di tipo consigliato per l’elettroutensile e la protezione espressamente progettata per il disco scelto. I dischi non progettati per l’elettroutensile non possono essere adeguatamente sor- vegliati e non sono sicuri. u La superficie abrasiva dei dischi a centro depresso an- drà montata sotto il piano del bordo di sicurezza. Un disco montato non correttamente, che fuoriesca dal pia- no del bordo di sicurezza, non potrà essere adeguatamen- te protetto. u La protezione andrà applicata e posizionata sull’elet- troutensile in condizioni di sicurezza, per offrire la massima protezione e per esporre la minore superficie possibile del disco verso l’utilizzatore. La protezione contribuisce alla sicurezza dell’utilizzatore, proteggendo- lo da eventuali proiezioni di frammenti del disco, dai con- tatti accidentali con il disco stesso e da scintille che po- trebbero innescarsi sugli indumenti. u I dischi andranno impiegati esclusivamente per le ap- plicazioni consigliate. Ad esempio, evitare la smeri- gliatura di lato con il disco da taglio. I dischi abrasivi sono concepiti per la smerigliatura rotorbitale: se sotto- posti a forze laterali, tali dischi possono rompersi. u Utilizzare sempre flange di fissaggio dei dischi integre e di forma e dimensioni corrette per il disco scelto. Le flange di tipo idoneo supportano il disco, riducendo la possibilità che si spezzi. Le flange per dischi da taglio possono differire da quelle per dischi abrasivi. u Non utilizzare dischi usurati da elettroutensili di mag- giori dimensioni. I dischi concepiti per elettroutensili di maggiori dimensioni non sono adatti per i maggiori nume- ri di giri degli elettroutensili più piccoli e potrebbero veni- re proiettati all’esterno. Avvertenze di sicurezza supplementari specifiche per operazioni di taglio con abrasivi u Evitare di inceppare il disco da taglio e di applicare pressione eccessiva. Non tentare di raggiungere ec- cessive profondità di taglio. Le sollecitazioni eccessive sul disco ne incrementano il carico e la possibilità che il disco stesso subisca torsioni o inceppamenti all’interno del taglio, con conseguente pericolo di contraccolpi o rot- tura. u Non posizionarsi in linea con il disco in rotazione o die- tro di esso. Se il disco, nel punto d’impiego, si sposta in direzione opposta all’utilizzatore, il possibile contraccol- po del disco in rotazione potrebbe proiettare il disco stes- so e l’elettroutensile direttamente sull’utilizzatore. u Qualora il disco si inceppi, o se occorre interrompere un taglio per qualsiasi ragione, spegnere l’elettrouten- sile e mantenerlo fermo fino a quando il disco non si è completamente arrestato. Non tentare in alcun caso di rimuovere dal taglio il disco mentre quest’ultimo è ancora in movimento: ciò potrebbe causare contrac- colpi. Ricercare la causa dell’inceppamento del disco e adottare gli opportuni provvedimenti. u Non riprendere l’operazione di taglio già all’interno del pezzo in lavorazione. Lasciare che il disco raggiun- ga il pieno numero di giri, dopodiché reintrodurlo con cautela nel taglio. Un riavvio dell’elettroutensile all’inter- no del pezzo in lavorazione potrebbe provocare l’inceppa- mento, la risalita o un contraccolpo del disco. u Sostenere i pannelli o i pezzi in lavorazione di grandi dimensioni, per ridurre al minimo i rischi di inceppa- mento e di contraccolpo del disco. I pezzi in lavorazione di grandi dimensioni tendono a flettersi sotto il loro peso. I supporti devono essere posti sotto al pezzo in lavorazio- ne, in prossimità della linea di taglio e del bordo del pezzo stesso, su entrambi i lati del disco. u Adottare particolare cautela nell’eseguire tagli dal pieno su pareti preesistenti o su altri punti non visibi- li. La parte sporgente del disco potrebbe tagliare tubazio- ni del gas o dell’acqua, cavi elettrici o oggetti che possono causare contraccolpi. Avvertenze di sicurezza specifiche per operazioni di levigatura u Non utilizzare dischi abrasivi in carta sovradimensio- nati. Attenersi alle indicazioni del costruttore nella scelta della carta abrasiva. I fogli di carta abrasiva di di- mensioni superiori al platorello abrasivo possono lacerar- si e causare inceppamenti, rottura del disco o contraccol- pi. Bosch Power Tools 1 609 92A 6K7 | (08.07.2021)54 | Italiano Avvertenze di sicurezza specifiche per operazioni di spazzolatura u Tenere presente che, anche durante il normale funzio- namento, alcune setole vengono proiettate all’ester- no. Non sollecitare eccessivamente i fili applicando un carico eccessivo sulla spazzola. Le setole possono facilmente penetrare in indumenti leggeri e/o nella pelle. u Qualora per la spazzolatura sia consigliato l’uso di una protezione, evitare che la spazzola a disco o la spazzo- la con filo metallico interferiscano con la protezione stessa. La spazzola a disco o la spazzola con filo metallico potrebbero aumentare di diametro a causa del carico e delle forze centrifughe. Avvertenze di sicurezza supplementari Indossare degli occhiali di protezione. u Al fine di rilevare linee di alimentazione nascoste, uti- lizzare apparecchiature di ricerca adatte oppure rivol- gersi alla società erogatrice locale. Un contatto con ca- vi elettrici può provocare lo sviluppo di incendi e di scos- se elettriche. Danneggiando una tubazione del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell’acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica. u Non afferrare i dischi di levigatura e di taglio con le mani prima che si siano raffreddati. Durante il lavoro, i dischi raggiungono temperature molto elevate. u Se l’alimentazione di corrente viene interrotta p.es. a causa di mancanza di corrente oppure di estrazione della spina di alimentazione, sbloccare l’interruttore di avvio/arresto e portarlo in posizione di arresto. Ver- rà così impedito un riavviamento incontrollato. u Fissare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utiliz- zando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. Descrizione del prodotto e dei servizi forniti Leggere tutte le avvertenze e disposizioni di sicurezza. La mancata osservanza delle avver- tenze e disposizioni di sicurezza può causare folgorazioni, incendi e/o lesioni di grave entità. Si prega di osservare le immagini nella prima parte delle istruzioni per l’uso. Uso conforme alle norme L’elettroutensile è destinato al taglio, sbavatura e spazzola- tura di materiali metallici e pietrosi senza l’impiego di acqua. Per la troncatura con abrasivo combinato deve essere impie- gata una cuffia di protezione speciale per la troncatura. Durante la troncatura in materiali pietrosi è necessario prov- vedere ad una sufficiente aspirazione della polvere. Abbinandolo agli appositi utensili ammessi, l’elettroutensile è utilizzabile per la levigatura con carta abrasiva. Componenti illustrati La numerazione dei componenti illustrati si riferisce all’illu- strazione dell’elettroutensile che si trova sulla pagina con la rappresentazione grafica. (1) Pulsante di bloccaggio dell’alberino (2) Interruttore di avvio/arresto (3) Impugnatura supplementare (superficie di presa iso- lata) (4) Mandrino portamola (5) Cuffia di protezione per levigatura (6) Vite di fissaggio per cuffia di protezione (7) Flangia di montaggio con O-ring (8) Mola abrasiva

(9) Dado di serraggio (10) Chiave a due perni per dado di serraggio

(11) Dado di serraggio rapido

(13) Cuffia di protezione per taglio

(15) Protezione per le mani

(16) Rondelle distanziatrici

(18) Foglio abrasivo

(19) Dado cilindrico

(20) Spazzola a tazza

(21) Cuffia di aspirazione per taglio con slitta di guida

(22) Mola da taglio diamantata

(23) Impugnatura (superficie di presa isolata)

L’accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L’accessorio completo è con- tenuto nel nostro programma accessori. Dati tecnici Smerigliatrice angolare GWS 20-230 H GWS 20-230 JH Codice prodotto 3 601 H50 L.. 3 601 H50 M.. Potenza assorbita nominale W 2000 2000 Potenza erogata W 1250 1250 1 609 92A 6K7 | (08.07.2021) Bosch Power ToolsItaliano | 55 Smerigliatrice angolare GWS 20-230 H GWS 20-230 JH Numero di giri nominale min

Diametro max. mola abrasiva mm 230 230 Filettatura del mandrino portamola M 14 M 14 Lunghezza max. filettatura del mandrino portamola mm 25 25 Protezione contro il riavvio accidentale – ● Limitatore di spunto alla partenza – ● Peso secondo EPTA-Procedure 01:2014 – con impugnatura supplementare antivibrazioni kg 5,2 5,2 – con impugnatura supplementare standard kg 5,1 5,1 Classe di protezione / II / II I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di versioni per Paesi specifici, tali dati potranno variare. Solo per elettroutensili senza limitatore di spunto alla partenza: le accensioni comportano brevi cali di tensione. In caso di condizioni di rete sfa- vorevoli, potrebbero verificarsi disturbi in altri dispositivi. Con impedenze di rete inferiori a 0,25 Ohm, non dovrebbero verificarsi anomalie. Informazioni su rumorosità e vibrazioni Valori di emissione acustica rilevati conformemente a EN60745-2-3. Il livello di rumorosità ponderato A dell’elettroutensile è tipi- camente di: 92 dB(A); livello di potenza sonora 103 dB(A). Grado d’incertezza K = 3 dB. Indossare le protezioni acustiche! Valori di oscillazione totali a

(somma vettoriale delle tre di- rezioni) e grado d’incertezza K, rilevati conformemente a EN60745-2-3: Levigatura di superfici (sbavatura):

Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato in conformità ad una procedura di misurazione stan- dardizzata e può essere utilizzato per eseguire un confronto tra gli elettroutensili. Lo stesso è idoneo anche per una valu- tazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi princi- pali dell’elettroutensile. Qualora l’elettroutensile venisse uti- lizzato tuttavia per altri impieghi, con accessori differenti op- pure con manutenzione insufficiente, il livello di vibrazioni può differire. Ciò potrebbe aumentare sensibilmente la solle- citazione da vibrazioni per l’intero periodo operativo. Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l’apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Ciò potrebbe aumentare sensibilmente la sollecitazione da vibrazioni per l’intero periodo operativo. Adottare misure di sicurezza supplementari per proteggere l’operatore dall’effetto delle vibrazioni: ad esempio, sottopo- nendo a manutenzione l’elettroutensile e gli accessori, man- tenendo calde le mani e organizzando i vari processi di lavo- ro. Montaggio Montaggio del dispositivo di sicurezza u Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. Avvertenza: dopo una rottura della mola abrasiva durante il funzionamento, oppure in caso di danni ai dispositivi di al- loggiamento sulla cuffia di protezione/sull’elettroutensile, l’elettroutensile andrà immediatamente inviato al Servizio Clienti post-vendita. Per gli indirizzi, vedere il paragrafo «Servizio di assistenza e consulenza tecnica». Cuffia di protezione per levigatura Applicare la cuffia di protezione (5) sul collare dell’alberino. Adattare la posizione della cuffia di protezione (5) in base al- la lavorazione da eseguire e bloccare la cuffia di protezione (5) con la vite di fissaggio (6). u Regolare la cuffia di protezione (5) in modo da impedi- re proiezioni di scintille in direzione dell’operatore. Cuffia di protezione per taglio u Per il taglio con abrasivi legati, utilizzare sempre la cuffia di protezione per taglio (13). u Per il taglio nella pietra, provvedere ad un’adeguata aspirazione della polvere. La cuffia di protezione per taglio (13) andrà montata analo- gamente alla cuffia di protezione per levigatura (5). Cuffia di aspirazione per taglio con slitta di guida La cuffia di aspirazione per taglio con slitta di guida (21) an- drà montata analogamente alla cuffia di protezione per levi- gatura (5). Impugnatura supplementare u Impiegare l’elettroutensile esclusivamente con l’impu- gnatura supplementare (3). Avvitare l’impugnatura supplementare (3) a destra o a sini- stra della testata ingranaggi, in base alla modalità di lavoro. Bosch Power Tools 1 609 92A 6K7 | (08.07.2021)56 | Italiano Protezione per le mani u Per operazioni con il platorello in gomma (17) o con la spazzola a tazza/la spazzola a disco/il disco lamellare, montare sempre la protezione per le mani (15). Fissare la protezione per le mani (15) con l’impugnatura supplementare (3). Montaggio degli accessori di levigatura u Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. u Non afferrare i dischi di levigatura e di taglio con le mani prima che si siano raffreddati. Durante il lavoro, i dischi raggiungono temperature molto elevate. Pulire il mandrino portamola (4) e tutte le parti da montare. Per fissare e sbloccare gli accessori di levigatura, premere il pulsante di bloccaggio dell’alberino (1), in modo da bloccare il mandrino portamola. u Premere il pulsante di bloccaggio dell’alberino esclusi- vamente a mandrino portamola fermo. In caso contra- rio, l’elettroutensile potrebbe subire dei danni. Mola abrasiva/mola da taglio Prestare attenzione alle dimensioni degli accessori di leviga- tura. Il diametro del foro dovrà coincidere con la flangia di at- tacco. Non utilizzare adattatori, né elementi di riduzione. Qualora si utilizzino mole diamantate, accertarsi che la frec- cia del senso di rotazione sulla mola stessa ed il senso di ro- tazione dell’elettroutensile (vedere la freccia del senso di ro- tazione sulla testa ingranaggi) coincidano. La sequenza di montaggio è riportata alla pagina con rappre- sentazione grafica. Per fissare la mola abrasiva/da taglio, avvitare il dado di serraggio(9) e serrarlo con la chiave a due perni (vedi « Da- do autoserrante », Pagina56). u Dopo il montaggio dell’utensile abrasivo, verificare prima dell’accessione se l’utensile abrasivo è montato in modo corretto e può essere girato senza impedi- menti. Assicurarsi che l’utensile abrasivo non venga a contatto con la cuffia di protezione o altre parti. Nella flangia di attacco (7), attorno al collare di centraggio, è inserito un elemento in plastica (O-ring). Qualora l’O-ring sia assente o dan- neggiato, prima del riutilizzo sarà fondamen- tale sostituire la flangia di attacco (7). Disco lamellare u Per operazioni con il disco lamellare, montare sempre la protezione per le mani (15). Platorello in gomma u Per operazioni con il platorello in gomma (17), monta- re sempre la protezione per le mani (15). La sequenza di montaggio è riportata alla pagina con rappre- sentazione grafica. Prima di montare il platorello in gomma (17), applicare le 2 rondelle distanziatrici (16) sul mandrino portamola (4). Avvitare il dado cilindrico (19) e serrarlo con la chiave a due perni. Spazzola a tazza/spazzola a disco u Per operazioni con la spazzola a tazza o la spazzola a disco, montare sempre la protezione per le mani (15). La sequenza di montaggio è riportata alla pagina con rappre- sentazione grafica. La spazzola a tazza/la spazzola a disco dovrà potersi avvitare sul mandrino portamola fino a farla poggiare saldamente sul- la flangia del mandrino stesso, all’estremità della filettatura del mandrino. Serrare saldamente la spazzola a tazza/la spazzola a disco con una chiave fissa. Dado autoserrante Per sostituire agevolmente l’accessorio di levigatura senza utilizzare ulteriori attrezzi, al posto del dado di serraggio (9) si potrà utilizzare il dado autoserrante (11). u Il dado autoserrante (11) andrà utilizzato esclusiva- mente per mole abrasive o mole da taglio. Utilizzare esclusivamente un dado autoserrante (11) in- tegro e non danneggiato. Durante l’avvitamento, accertarsi che il lato con siglatura del dado autoserrante (11) non sia rivolto verso la mola abrasiva: la freccia dovrà puntare verso la tacca di posi- zionamento (24). (24) Per bloccare il mandrino portamola, premere il pul- sante di bloccaggio dell’al- berino (1). Per fissare il da- do autoserrante, ruotare con forza la mola abrasiva in senso orario. Se integro e correttamente fissato, il dado di serraggio rapido si potrà allentare manualmente, ruotando l’anello zigrinato in senso antiorario. Se il dado auto- serrante è inceppato, non allentarlo in alcun caso utilizzando una pinza, ma utilizzare la chiave a due perni. Applicare la chiave a due perni come indicato in figura. Accessori di levigatura ammessi È consentito utilizzare tutti gli accessori di levigatura menzio- nati nelle presenti istruzioni d’uso. 1 609 92A 6K7 | (08.07.2021) Bosch Power ToolsItaliano | 57 Il numero di giri [min

] ammesso, oppure la velocità periferi- ca [m/s] ammessa per gli accessori di levigatura utilizzati, dovranno corrispondere ai dati riportati nella tabella di se- guito. Occorrerà, pertanto, attenersi al valore ammesso per il nu- mero di giri o per la velocità periferica, riportato sull’eti- chetta dell’accessorio di levigatura. max. [mm] [mm] D b d [min

Dichiarazione di conformita

Dichiariamo sotto la nostra piena responsabilita che i prodotti indicati sono conformi a tutte le disposizioni pertinenti delle Direttive e dei Regolamenti elencati di seguito, nonche alle seguenti Normative. Documentazione Tecnica presso: * Smerigliatrice angolare Codice prodotto
