NÁVOD NA OBSLUHU GWS 20230 JH Professional BOSCH

Pôvodný návod na použitie

100 30 M 14 8600 45 Otočení hlavy převodovky u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Hlavu převodovky můžete otáčet vkrocích po 90°. Díky tomu lze vypínač při zvláštních pracovních situacích nastavit do příhodnější polohy pro manipulaci, např. při dělení sodsávacím krytem svodicími saněmi (21) nebo pro leváky. Úplně vyšroubujte 4šrouby. Opatrně otočte hlavu převodovky do nové polohy, aniž byste ji sejmuli zkrytu. Opět utáhněte 4 šrouby. Odsávání prachu/třísek Prach zmateriálů, jako jsou nátěry sobsahem olova, některé druhy dřeva, minerály akov, může být zdraví škodlivý. Kontakt sprachem nebo vdechnutí mohou upracovníka nebo osob nacházejících se vblízkosti vyvolat alergické reakce a/nebo onemocnění dýchacích cest. Určitý prach, jako dubový nebo bukový prach, je pokládán za karcinogenní, zvláště ve spojení spřídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté. – Pokud možno používejte pro daný materiál vhodné odsávání prachu. – Zajistěte dobré větrání pracoviště. – Je doporučeno nosit ochrannou dýchací masku střídou filtruP2. Dodržujte předpisy pro obráběné materiály platné vpříslušné zemi. u Zabraňte hromadění prachu na pracovišti. Prach se může lehce vznítit. Provoz Uvedení do provozu u Dbejte na správné síťové napětí! Napětí zdroje proudu musí souhlasit súdaji na typovém štítku elektronářadí. Elektronářadí označené 230V smí být provozováno ina 220V. Při provozu elektronářadí snapájením zmobilních zdrojů proudů (generátorů), které nemají dostatečné rezervy výkonu, resp. vhodnou regulaci napětí sposílením rozběhového proudu, může při zapnutí dojít kpoklesu výkonu nebo netypickému chování. Dbejte na to, aby byl zdroj proudu, který používáte, vhodný, zejména co se týká síťového napětí asíťové frekvence. Zapnutí avypnutí Pro zapnutí elektronářadí posuňte vypínač (2) dopředu apoté ho stiskněte. Pro zajištění vypínače (2) posuňte vypínač (2) dál dopředu. Pro vypnutí elektronářadí uvolněte vypínač (2), resp. pokud je zaaretovaný, krátce vypínač (2) stiskněte apoté ho uvolněte. Provedení vypínače bez aretace (specifické pro příslušné země): Pro zapnutí elektronářadí posuňte vypínač (2) dopředu apoté ho stiskněte. Pro vypnutí elektronářadí spínač (2) uvolněte. u Brusné nástroje před použitím zkontrolujte. Brusný nástroj musí být bezvadně namontovaný amusí se volně otáčet. Proveďte zkušební chod po dobu minimálně 1minuty bez zatížení. Nepoužívejte poškozené, neokrouhlé nebo vibrující brusné nástroje. Poškozené brusné nástroje mohou prasknout azpůsobit poranění. Ochrana proti opětovnému zapnutí (GWS 20-230 JH) Ochrana proti opětovnému zapnutí zabraňuje nekontrolovanému rozběhu elektronářadí po přerušení přívodu elektrického proudu. 1 609 92A 6K7 | (08.07.2021) Bosch Power ToolsČeština | 135 Pro opětovné uvedené do provozu uveďte vypínač (2) do vypnuté polohy aelektronářadí znovu zapněte. Omezení rozběhového proudu (GWS 20-230 JH) Omezení rozběhového proudu omezuje výkon při zapnutí elektronářadí aumožňuje provoz na pojistkách 16A. Upozornění: Pokud elektronářadí běží hned po zapnutí splnými otáčkami, došlo kselhání omezení rozběhového proudu aochrany proti opětovnému zapnutí. Elektronářadí se musí neprodleně poslat do zákaznického servisu, adresy viz část „Zákaznická aporadenská služba“. Pracovní pokyny u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. u Pozor při řezání drážek do nosných zdí, viz část „Upozornění ke statice“. u Obrobek upněte, pokud neleží bezpečně působením vlastní hmotnosti. u Nezatěžujte elektronářadí natolik, aby se zastavilo. u Po velkém zatížení nechte elektronářadí ještě několik minut běžet naprázdno, aby nástroj vychladl. u Elektronářadí nepoužívejte sdělicím brusným stojanem. u Nedotýkejte se brusných arozbrušovacích kotoučů, dokud nevychladnou. Kotouče se při práci silně zahřívají. Upozornění: Když elektronářadí nepoužíváte, vytáhněte síťovou zástrčku ze zásuvky. Když je zástrčka zapojená do zásuvky se síťovým napětím, elektronářadí spotřebovává malé množství elektrického proudu, ikdyž je vypnuté. Hrubování u Nikdy nepoužívejte dělicí kotouče khrubování. Nejlepšího pracovního výsledku při hrubování dosáhnete při úhlu nastavení 30° až 40°. Pohybujte elektronářadím smírným přítlakem sem atam. Obrobek se tak příliš nezahřeje, nezabarví se anevzniknou rýhy. Vějířový brusný kotouč Svějířovým brusným kotoučem (příslušenství) můžete brousit iklenuté povrchy aprofily. Vějířové brusné kotouče mají podstatně delší životnost, jsou méně hlučné améně se při broušení zahřívají než běžné brusné kotouče. Rozbrušování kovu u Při dělení sbrusivem spojivem používejte vždy ochranný kryt pro dělení (13). Při rozbrušování pracujte smírným posuvem přizpůsobeným řezanému materiálu. Na robzrušovací kotouč netlačte, nenatáčejte ho do šikmé polohy anekmitejte sním. Dobíhající rozbrušovací kotouče nepřibrzďujte bočním protitlakem. Elektrické nářadí je nutné vést vždy protiběžně. Jinak hrozí nebezpečí, že dojde kjeho nekontrolovanému vytlačení zřezu. Při řezání profilů ačtyřhranných trubek je nejlepší nasadit nářadí vmístě nejmenšího průřezu. Dělení kamene u Při dělení kamene zajistěte dostatečné odsávání prachu. u Noste ochrannou masku proti prachu. u Elektronářadí se smí používat pouze pro řezání/ broušení za sucha. Pro dělení kamene používejte nejlépe diamantový dělicí kotouč. Při použití odsávacího krytu pro dělení svodicími saněmi (21) musí být vysavač schválený pro odsávání kamenného prachu. Firma Bosch nabízí vhodné vysavače. Zapněte elektronářadí anasaďte ho přední částí vodicích saní na obrobek. Posunujte elektronářadí smírným posuvem přizpůsobeným obráběnému materiálu. Při dělení mimořádně tvrdých materiálů, např. betonu svysokým podílem kameniva, se může diamantový dělicí kotouč přehřívat atím poškodit. Jasně na to ukazuje jiskření po obvodu diamantového dělicího kotouče. Vtakovém případě přerušte dělení anechte diamantový dělicí kotouč běžet naprázdno snejvyššími otáčkami, aby vychladl. Citelně se zpomalující postup práce ajiskření po obvodu kotouče jsou známkou ztupeného diamantového dělicího kotouče. Můžete ho znovu naostřit krátkými řezy do abrazivního materiálu, např. vápencového pískovce. Upozornění ke statice Na drážky do nosných zdí se vztahuje norma DIN1053 část1 nebo specifická ustanovení pro příslušné země. Tyto předpisy je bezpodmínečně nutné dodržovat. Před začátkem práce se poraďte sodpovědným statikem, architektem nebo příslušným stavbyvedoucím. Údržba aservis Údržba ačištění u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. u Udržujte elektronářadí avětrací otvory čisté, aby pracovalo dobře abezpečně. Bosch Power Tools 1 609 92A 6K7 | (08.07.2021)136 | Slovenčina u Při použití vextrémních podmínkách používejte pokud možno vždy odsávací zařízení. Často vyfukujte větrací otvory apřed nářadí zapojte proudový chránič. Při řezání kovů se může uvnitř elektronářadí usazovat vodivý prach. To může negativně ovlivnit ochrannou izolaci elektronářadí. Příslušenství pečlivě ukládejte azacházejte sním opatrně. Je-li nutná výměna přívodního kabelu, nechte ji provést firmou Bosch nebo autorizovaným servisem pro elektronářadí Bosch, abyste zabránili ohrožení bezpečnosti. Zákaznická služba aporadenství ohledně použití Zákaznická služba zodpoví vaše dotazy kopravě aúdržbě vašeho výrobku atéž knáhradním dílům. Rozkladové výkresy ainformace onáhradních dílech najdete také na: www.bosch-pt.com Vpřípadě dotazů knašim výrobkům apříslušenství vám ochotně pomůže poradenský tým Bosch. Vpřípadě veškerých otázek aobjednávek náhradních dílů bezpodmínečně uveďte 10místné věcné číslo podle typového štítku výrobku. Czech Republic Robert Bosch odbytová s.r.o. Bosch Service Center PT K Vápence 1621/16 692 01 Mikulov Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online. Tel.: +420 519 305700 Fax: +420 519 305705 E-Mail: servis.naradi@cz.bosch.com www.bosch-pt.cz Další adresy servisů najdete na: www.bosch-pt.com/serviceaddresses Likvidace Elektronářadí, příslušenství aobaly odevzdejte kekologické recyklaci. Elektronářadí nevyhazujte do domovního odpadu! Pouze pro zeměEU: Podle evropské směrnice 2012/19/EU oodpadních elektrických aelektronických zařízeních ajejí realizace vnárodních zákonech se již nepoužitelné elektronářadí musí shromažďovat odděleně od ostatního odpadu aodevzdat kekologické recyklaci. Slovenčina Bezpečnostné upozornenia Všeobecné bezpečnostné výstrahy – elektrické náradie VÝSTRAHA Prečítajte si všetky bezpečnostné výstrahy avšetky pokyny. Nedodr- žanie týchto výstrah apokynov môže spôsobiť zásah elektrickým prúdom, požiar a/alebo ťažké poranenie. Uschovajte tieto výstrahy apokyny, aby ste ich mali kdispozícii vbudúcnosti. Pojem „elektrické náradie“ vtýchto výstrahách sa vzťahuje na elektrické náradie (napájané zelektrickej siete) ana nára- die napájané akumulátorom (bez prívodnej šnúry). Bezpečnosť na pracovisku u Pracovisko vždy udržiavajte čisté adobre osvetlené. Neporiadok aneosvetlené priestory môžu mať za ná- sledok pracovné úrazy. u Nepoužívajte elektrické náradie vo výbušnom pro- stredí, napr. tam, kde sa nachádzajú horľavé kvapali- ny, plyny alebo prach. Elektrické náradie vytvára iskry, ktoré by mohli zapáliť prach alebo výpary. u Nedovoľte deťom ainým nepovolaným osobám, aby sa počas používania elektrického náradia zdržiavali vblízkosti pracoviska. Pri rozptyľovaní môžete stratiť kontrolu nad náradím. Bezpečnosť – elektrina u Zástrčky sieťovej šnúry elektrického náradia musí zodpovedať použitej zásuvke. Vžiadnom prípade ne- upravujte zástrčku. Suzemneným elektrickým nára- dím nepoužívajte žiadne zástrčkové adaptéry. Neupra- vované zástrčky avhodné zásuvky znižujú riziko úrazu elektrickým prúdom. u Zabráňte kontaktu tela suzemnenými povrchmi, ako sú napr. potrubia, vykurovacie telesá, sporáky achladničky. Ak je telo uzemnené, hrozí zvýšené riziko úrazu elektrickým prúdom. u Nevystavujte elektrické náradie dažďu ani vlhkosti. Vniknutie vody do elektrického náradia zvyšuje riziko úra- zu elektrickým prúdom. u Nepoužívajte sieťovú šnúru na iné než určené účely. Nikdy nepoužívajte sieťovú šnúru na nosenie náradia, ani na ťahanie či vyťahovanie zástrčky zelektrickej zásuvky. Chráňte sieťovú šnúru pred teplom, olejom, ostrými hranami alebo pohybujúcimi sa súčasťami. Po- škodené alebo zauzlené prívodné šnúry zvyšujú riziko úra- zu elektrickým prúdom. u Keď pracujete selektrickým náradím vonku, používaj- te len také predlžovacie káble, ktoré sú schválené aj na používanie vexteriéri. Použitie predlžovacieho kábla vhodného na používanie vexteriéri znižuje riziko úrazu elektrickým prúdom. 1 609 92A 6K7 | (08.07.2021) Bosch Power ToolsSlovenčina | 137 u Ak je nutné použiť elektrické náradie vo vlhkom pro- stredí, použite ochranný spínač pri poruchových prú- doch. Použitie ochranného spínača pri poruchových prú- doch znižuje riziko úrazu elektrickým prúdom. Bezpečnosť osôb u Buďte ostražití, sústreďte sa na to, čo robíte, aselektrickým náradím pracujte uvážlivo. Nepracujte selektrickým náradím, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Krátka nepo- zornosť pri používaní elektrického náradia môže mať za následok vážne poranenia. u Používajte osobné ochranné prostriedky. Vždy použí- vajte ochranné okuliare. Používanie osobných ochran- ných prostriedkov, ako je ochranná dýchacia maska, bez- pečnostná pracovná obuv, ochranná prilba alebo chráni- če sluchu, znižujú riziko poranenia. u Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred uchopením alebo prenášaním elektrického náradia sa vždy presvedčte, či je elektrické náradie vypnuté. Prenášanie elektrického náradia so zapnutým vypínačom alebo pripojenie zapnutého elektrického náradia kelektrickej sieti môže mať za následok nehodu. u Kým zapnete elektrické náradie, odstráňte zneho na- stavovacie nástroje alebo kľúče. Nastavovací nástroj alebo kľúč, ktorý sa nachádza vrotujúcej časti elektrické- ho náradia, môže spôsobiť vážne poranenia osôb. u Vyhýbajte sa abnormálnym polohám tela. Dbajte na pevný postoj aneustále udržiavajte rovnováhu. Takto budete môcť lepšie kontrolovať elektrické náradie vne- očakávaných situáciách. u Pri práci noste vhodný pracovný odev. Nenoste voľné odevy ani šperky. Dbajte, aby sa vlasy, odev aruka- vice nedostali do blízkosti pohyblivých súčastí nára- dia. Voľný odev, dlhé vlasy alebo šperky sa môžu zachytiť do rotujúcich súčastí elektrického náradia. u Ak sa dá na elektrické náradie namontovať odsávacie zariadenie azariadenie na zachytávanie prachu, pre- svedčte sa, či sú dobre pripojené asprávne sa použí- vajú. Používanie odsávacieho zariadenia azariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom. Starostlivé používanie elektrického náradia u Nikdy nepreťažujte elektrické náradie. Používajte elektrické náradie vhodné na daný druh práce. Svhodným ručným elektrickým náradím budete pracovať lepšie abezpečnejšie vuvedenom rozsahu výkonu nára- dia. u Nepoužívajte elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnúť alebo vypnúť, je nebezpečné atreba ho zveriť do opravy odborníkovi. u Skôr ako začnete náradie nastavovať alebo prestavo- vať, vymieňať príslušenstvo alebo kým ho odložíte, vždy vytiahnite zástrčku sieťovej šnúry zo zásuvky. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia. u Nepoužívané elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať toto nára- die osobám, ktoré sním nie sú dôverne oboznámené alebo ktoré si neprečítali tieto pokyny. Elektrické nára- die je nebezpečné, ak ho používajú neskúsené osoby. u Vykonávajte pravidelnú údržbu elektrického náradia. Kontrolujte, či pohyblivé súčasti bezchybne fungujú alebo či nie sú blokované, zlomené alebo poškodené, čo by mohlo negatívne ovplyvniť správne fungovanie elektrického náradia. Pred použitím náradia dajte po- škodené súčiastky vymeniť. Nedostatočná údržba elektrického náradia spôsobila mnoho úrazov. u Rezné nástroje udržiavajte ostré ačisté. Starostlivo ošetrované rezné nástroje sostrými reznými hranami majú menšiu tendenciu zablokovať sa aľahšie sa dajú viesť. u Používajte elektrické náradie, príslušenstvo, nastavo- vacie nástroje apod. podľa týchto pokynov. Pri práci zohľadnite konkrétne pracovné podmienky ačinnosť, ktorú budete vykonávať. Používanie elektrického nára- dia na iný než predpokladaný účel môže viesť knebezpeč- ným situáciám. Servis u Elektrické náradie dávajte opravovať len kvalifikova- nému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaistí zachovanie bezpečnosti náradia. Bezpečnostné pokyny pre uhlovú brúsku Všeobecné bezpečnostné výstrahy pre obrusovanie, brúsenie, kefovanie alebo abrazívne rezanie u Toto elektrické náradie slúži ako brúska, jemná brús- ka, drôtená kefa alebo rezací nástroj. Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie ašpecifikácie dodané stýmto elektrickým náradím. Zanedbanie dodržiavania všetkých uvedených pokynov môže mať za následok zásah elektrickým prúdom, požiar a/alebo ťažké poranenie. u Toto elektrické náradie sa neodporúča používať na leštenie. Činnosti, na ktoré nie je určené toto elektrické náradie, môžu ohroziť zdravie aspôsobiť zranenia osôb. u Nepoužívajte príslušenstvo, ktoré nie je špeciálne na- vrhnuté aodporúčané výrobcom náradia. Hoci prí- slušenstvo možno pripojiť na vaše elektrické náradie, nezaručuje to bezpečné používanie. u Menovité otáčky príslušenstva musia byť minimálne rovnaké ako maximálne otáčky vyznačené na elektric- kom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie, ako sú jeho menovité otáčky, sa môže zlomiť arozletieť. u Priemer otvoru kotúča aprírub musia zodpovedať priemeru vretena elektrického náradia. Príslušenstvo nesprávnych rozmerov sa nedá vhodne chrániť alebo ovládať. u Pri montáži pomocou závitu musí mať rovnaký závit ako vreteno brúsky. Pri príslušenstve namontovanom Bosch Power Tools 1 609 92A 6K7 | (08.07.2021)138 | Slovenčina pomocou príruby musí byť otvor príslušenstva zhodný sotvorom príruby. Príslušenstvo, ktoré nie je zhodné smontážnym mechanizmom elektrického náradia, nie je vyvážené, nadmerne vibruje amôže spôsobiť stratu kon- troly nad náradím. u Nepoužívajte poškodené príslušenstvo. Pred každým použitím skontrolujte príslušenstvo ako napr. brúsne kotúče, či nie sú vyštiepené aprasknuté; brúsne ta- niere, či nie sú prasknuté, zodraté alebo nadmerne opotrebované alebo či drôtené kefy nemajú voľné alebo prasknuté drôty. Ak elektrické náradie alebo príslušenstvo spadne na zem, skontrolujte ho, či nie je poškodené, alebo použite nepoškodené príslušenstvo. Po kontrole ainštalácii príslušenstva zaujmite vy aj okolostojace osoby polohu vdostatočnej vzdialenosti od rotujúceho príslušenstva ana jednu minútu nechaj- te bežať nezaťažené elektrické náradie pri maximál- nych otáčkach. Poškodené príslušenstvo sa počas tejto skúšky obyčajne rozpadne. u Používajte osobné ochranné prostriedky. Vzávislosti od vykonávanej práce používajte ochranný štít na tvár alebo ochranné okuliare. Podľa potreby používajte respirátor proti prachu, chrániče sluchu, rukavice apracovnú zásteru schopnú zachytiť drobné brúsivo alebo úlomky obrobku. Ochrana očí musí byť schopná zachytiť lietajúce úlomky uvoľnené pri rôznych činnos- tiach. Maska proti prachu alebo respirátor musia dokázať odfiltrovať častice vznikajúce pri práci. Dlhodobé vystave- nie pôsobeniu intenzívneho hluku môže spôsobiť stratu sluchu. u Okolostojace osoby sa musia nachádzať vbezpečnej vzdialenosti od pracoviska. Každá osoba, ktorá vstúpi do pracovného priestoru, musí používať osobné ochranné prostriedky. Úlomky obrobku alebo odlome- ného príslušenstva môžu odletieť aspôsobiť zranenie aj na väčšiu vzdialenosť od miesta vykonávania činnosti. u Ak vykonávate prácu, kde sa môže obrábacie prí- slušenstvo dostať do kontaktu so skrytou elektroin- štaláciou alebo vlastným napájacím káblom, držte elektrické náradie za izolované uchopovacie plochy. Rezacie príslušenstvo pri kontakte sfázou môže prepojiť odhalené kovové časti náradia sfázou apoužívateľ môže byť zasiahnutý elektrickým prúdom. u Umiestnite napájací kábel mimo rotujúceho príslušen- stva. Ak stratíte kontrolu, kábel sa môže prerezať alebo zachytiť avaša ruka alebo rameno sa môže vtiahnuť do rotujúceho príslušenstva. u Nikdy neodkladajte elektrické náradie, kým sa prí- slušenstvo úplne nezastaví. Rotujúce príslušenstvo sa môže zachytiť opovrch avymknúť sa spod vašej kontroly. u Nespúšťajte elektrické náradie, ak ho držíte pri sebe. Náhodný kontakt srotujúcim príslušenstvom by mohlo za- chytiť váš odev apritiahnuť ho na vaše telo. u Pravidelne čistite vetracie otvory elektrického nára- dia. Ventilátor motora bude nasávať prach dovnútra nára- dia anadmerné hromadenie prachových kovových častíc môže spôsobiť úraz elektrickým prúdom. u Nepoužívajte elektrické náradie vblízkosti horľavých materiálov. Iskry môžu zapáliť tieto materiály. u Nepoužívajte príslušenstvo vyžadujúce kvapalné chladenie. Používanie vody alebo kvapalných chladiacich prostriedkov môže mať za následok úraz elektrickým prú- dom aj so smrteľnými následkami. Spätný ráz asúvisiace výstrahy Spätný ráz je náhla reakcia zaseknutého alebo zachyteného rotujúceho kotúča, brúsneho taniera, kefy alebo iného prí- slušenstva. Zaseknutie alebo zachytenie spôsobuje rýchle zastavenie rotujúceho príslušenstva, výsledkom čoho je vy- strelenie nekontrolovaného elektrického náradia vsmere proti pohybu príslušenstva vmieste kontaktu. Napríklad, ak brúsny kotúč sa zachytí alebo zasekne do ob- robku, hrana kotúča, ktorá vstupuje do miesta zaseknutia, sa môže vnoriť do povrchu materiálu, následkom čoho kotúč vy- behne alebo sa vyhodí. Kotúč môže vyskočiť buď vsmere kpoužívateľovi alebo od neho, vzávislosti od smeru otáčania vmieste dotyku. Brúsne kotúče sa môžu za týchto pod- mienok zlomiť. Spätný ráz je výsledkom nesprávneho používania elektrické- ho náradia a/alebo nesprávneho pracovného postupu alebo podmienok, ktorým sa možno vyhnúť pri aplikácii nižšie uve- dených vhodných preventívnych opatrení. u Elektrické náradie držte pevne atelo aruky držte tak, aby dokázali zachytiť spätný ráz. Vždy používajte po- mocnú rukoväť, ak sa nachádza na náradí, aby ste mali pod kontrolou spätný ráz alebo reakčný moment pri spúšťaní. Používateľ dokáže pri prijatí vhodných preven- tívnych opatrení zachytiť reakčný moment aspätný ráz. u Ruku nikdy neklaďte do blízkosti rotujúceho prí- slušenstva. Príslušenstvo môže zasiahnuť vašu ruku vdô- sledku spätného rázu. u Nestojte vpriestore, kam bude smerovať elektrické náradie vplyvom spätného rázu. Spätný ráz posunie náradie do opačného smeru voči pohybu kotúča vmieste zaseknutia. u Pri práci vrohoch, na ostrých hranách atď. pracujte smimoriadnou opatrnosťou. Zabráňte odskakovaniu azasekávaniu príslušenstva. Rohy, ostré hrany alebo voľné konce majú tendenciu zachytiť rotujúce príslušen- stvo snásledkom straty kontroly alebo spätného rázu. u Nepripájajte reťazový pílový kotúč na rezanie dreva alebo zubový pílový kotúč. Takéto kotúče často spôso- bujú spätný ráz astratu kontroly. Bezpečnostné výstrahy pre brúsenie aabrazívne rozbrusovanie u Používajte len také druhy kotúčov, ktoré sú odporúča- né pre vaše elektrické náradie ašpecifický chránič na- vrhnutý pre zvolený kotúč. Kotúče, pre ktoré nie je na- vrhnuté elektrické náradie, nemožno vhodne chrániť anie sú bezpečné. u Brúsna plocha kotúčov svypuklým stredom musí byť umiestnená pod rovinou obruby krytu. Nesprávne na- montovaný kotúč presahujúci rovinu obruby krytu nemô- že byť dostatočne chránený. 1 609 92A 6K7 | (08.07.2021) Bosch Power ToolsSlovenčina | 139 u Kryt musí byť bezpečne pripevnený kelektrickému náradiu aumiestnený tak, aby zaručoval maximálnu bezpečnosť akpoužívateľovi smerovala najmenšia časť kotúča. Kryt pomáha chrániť používateľa pred od- letujúcimi úlomkami zlomeného kotúča, náhodným doty- kom skotúčom aiskrami, ktoré by mohli zapáliť odev. u Kotúče sa môžu používať len na odporúčané účely. Na- príklad: nebrúste bočnou stranou brúsneho kotúča. Rozbrusovacie kotúče sú určené na obvodové brúsenie, bočné sily pôsobiace na tieto kotúče ich môžu zlomiť. u Vždy používajte nepoškodené príruby kotúčov, ktoré majú správnu veľkosť atvar pre zvolený kotúč. Správne príruby zabezpečujú podopretie kotúča aznižujú riziko poškodenia kotúča. Príruby pre rozbrusovacie kotú- če sa môžu líšiť od prírub pre brúsne kotúče. u Nepoužívajte opotrebované kotúče zväčšieho elektrického náradia. Kotúče určené pre väčšie elektric- ké náradie nie sú vhodné pre vyššie otáčky menšieho náradia amôžu sa roztrhnúť. Doplnkové bezpečnostné výstrahy týkajúce sa abrazívneho rozbrusovania u Dbajte, aby nedošlo k„zaseknutiu“ rozbrusovacieho kotúča anepôsobte naň nadmerným tlakom. Nepokú- šajte sa rezať do príliš veľkej hĺbky. Nadmerné namá- hanie kotúča zvyšuje zaťaženie anáchylnosť ku krúteniu alebo ohybu kotúča vreze amožnosť spätného rázu alebo roztrhnutia kotúča. u Nestojte vlínii rezu ani za rotujúcim kotúčom. Ak sa kotúč vmieste rezu posúva smerom od vás, prípadný spätný ráz môže vystreliť rotujúci kotúč aelektrické nára- die priamo na vás. u Vprípade zaseknutia kotúča alebo prerušenia rezania zakéhokoľvek dôvodu vypnite elektrické náradie adr- žte ho až do úplného zastavenia kotúča. Nikdy sa ne- pokúšajte vyťahovať rozbrusovací kotúč zrezu, po- kým sa kotúč pohybuje, pretože by mohlo dôjsť kspät- nému rázu. Zistite príčinu zaseknutia kotúča aprijmite vhodné nápravné opatrenia, aby knemu nedochádzalo. u Nezačínajte rezať skotúčom vobrobku. Nechajte kotúč dosiahnuť plné otáčky aopatrne ho zaveďte na- späť do rezu. Ak kotúč spustíte vobrobku, môže sa za- seknúť, vyskočiť alebo spôsobiť spätný ráz. u Oporné panely alebo iné nadrozmerné obrobky upev- nite tak, aby sa minimalizovalo riziko zovretia kotúča alebo spätného rázu. Veľké obrobky sa zvyknú vdôsled- ku vlastnej hmotnosti prehýbať. Je nutné podoprieť ich vblízkosti línie rezu avblízkosti hrán na oboch stranách kotúča. u Pri zanorenom reze do existujúcich stien alebo iných neprehľadných miest postupujte mimoriadne opatr- ne. Zahlbujúci sa kotúč môže prerezať plynové alebo vodovodné potrubie, elektrickú inštaláciu alebo naraziť na objekty, ktoré spôsobia spätný ráz. Bezpečnostné výstrahy pre brúsenie u Nepoužívajte nadmerne veľké brúsne papierové kotú- če. Pri výbere brúsneho papiera sa riaďte odporúča- niami výrobcu. Veľký brúsny papier presahujúci brúsny tanier môže spôsobiť tržné rany azároveň zablokovať, roztrhnúť kotúč alebo vyvolať spätný ráz. Bezpečnostné výstrahy pre prácu sdrôtenými kefami u Pamätajte, že zkefy sa uvoľňujú kúsky drôtu aj počas normálneho používania. Nepreťažujte drôty pôsobe- ním nadmernej sily na kefu Drôtené štetinky môžu ľahko preniknúť tenkým odevom a/alebo kožou. u Ak sa pre kefovanie odporúča používať ochranný kryt, zabráňte kontaktu drôteného kotúča alebo kefy skrytom. Drôtený kotúč alebo kefa môže vdôsledku zaťaženia aodstredivých síl zväčšiť svoj priemer. Dodatočné bezpečnostné pokyny Používajte ochranné okuliare. u Používajte vhodné prístroje na vyhľadávanie skrytých elektrickým vedení apotrubí alebo sa obráťte na miestne energetické podniky. Kontakt selektrickým vodičom pod napätím môže spôsobiť požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie ply- nového potrubia môže mať za následok explóziu. Prenik- nutie do vodovodného potrubia spôsobí vecné škody alebo môže mať za následok zásah elektrickým prúdom. u Nedotýkajte sa brúsnych arezacích kotúčov, kým ne- ochladnú. Kotúče sú pri práci veľmi horúce. u Keď sa preruší napájanie elektrickým prúdom, naprí- klad kvôli výpadku dodávky elektrického prúdu alebo vytiahnutiu sieťovej zástrčky, odblokujte vypínač adajte ho do pozície pre vypnutie. Zabráni sa tak nekontrolovanému opätovnému spusteniu. u Zabezpečte obrobok. Obrobok upnutý pomocou upí- nacieho zariadenia alebo zveráka je bezpečnejší ako ob- robok pridržiavaný rukou. Opis výrobku avýkonu Prečítajte si všetky bezpečnostné upozor- nenia apokyny. Nedodržiavanie bezpečnost- ných upozornení apokynov môže zapríčiniť úraz elektrickým prúdom, požiar a/alebo ťažké poranenia. Prosím, všimnite si obrázky vprednej časti návodu na použí- vanie. Používanie vsúlade surčením Elektrické náradie je určené na rezanie (delenie materiálu), hrubé obrusovanie kovových akamenných materiálov aich úpravu kefou, bez použitia vody. Na rezanie pomocou brúsnych prostriedkov obsahujúcich spojivo treba používať špeciálny ochranný kryt na rezanie. Pri rezaní do kameňa treba zabezpečiť dostatočné odsávanie prachu. So schválenými brúsnymi nástrojmi sa môže elektrické nára- die používať na brúsenie brúsnym papierom. Bosch Power Tools 1 609 92A 6K7 | (08.07.2021)140 | Slovenčina Vyobrazené komponenty Číslovanie jednotlivých komponentov sa vzťahuje na vyob- razenie elektrického náradia na grafickej strane. (1) Aretačné tlačidlo vretena (2) Vypínač (3) Prídavná rukoväť (izolovaná úchopová plocha) (4) Brúsne vreteno (5) Ochranný kryt na brúsenie (6) Zaisťovacia skrutka pre ochranný kryt (7) Upínacia príruba sO-krúžkom (8) Brúsny kotúč

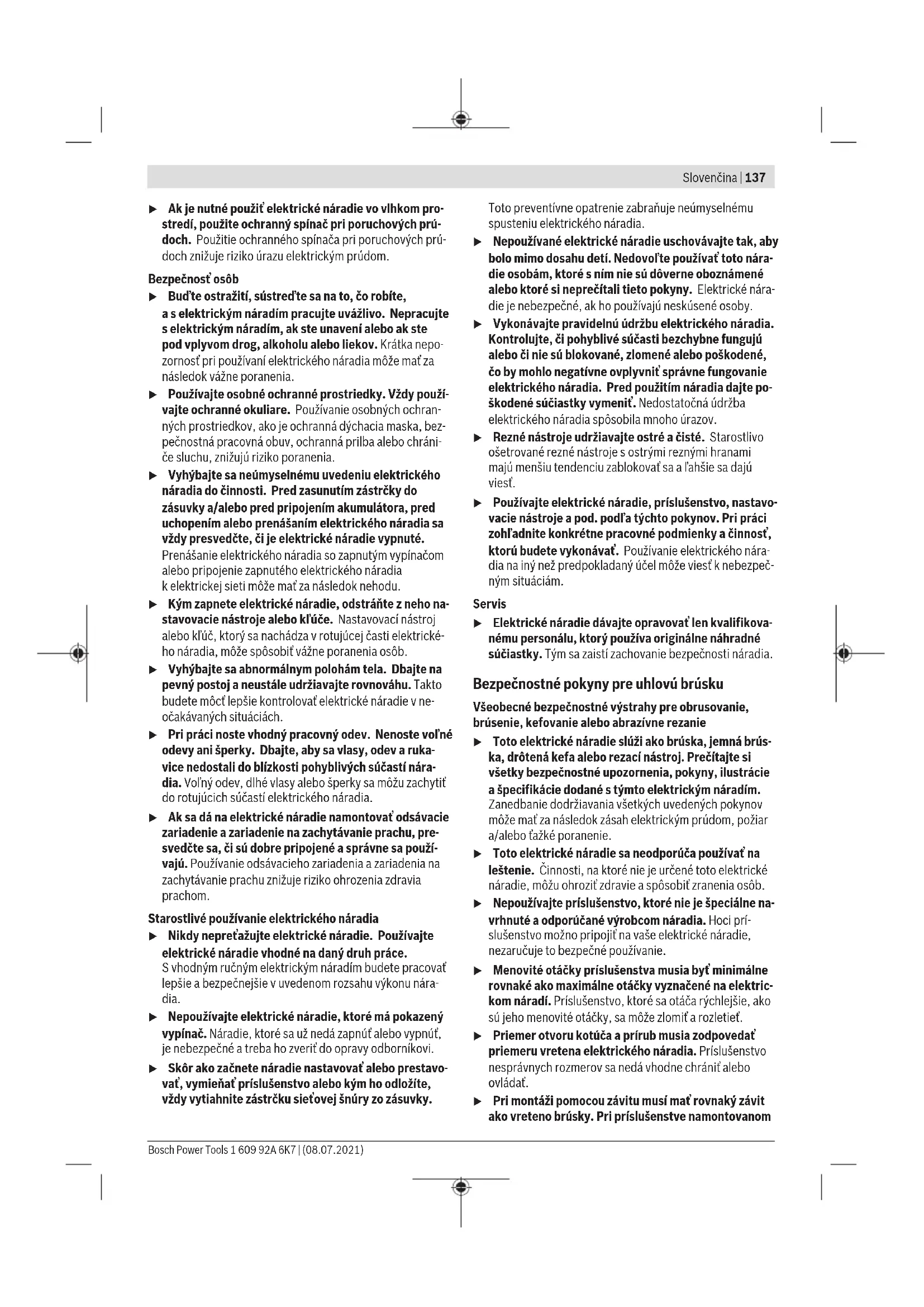

(11) Rýchloupínacia matica

(12) Miskovitý kotúč zo spekaného karbidu

(22) Diamantový rezací kotúč

Vyobrazené alebo opísané príslušenstvo nepatrí do štan- dardného rozsahu dodávky. Kompletné príslušenstvo náj- dete vnašom sortimente príslušenstva. Technické údaje Uhlová brúska GWS 20-230 H GWS 20-230 JH Vecné číslo 3 601 H50 L.. 3 601 H50 M.. Menovitý príkon W 2000 2000 Výkon W 1250 1250 Menovité otáčky ot/min 6600 6600 Max. priemer brúsneho kotúča mm 230 230 Závit brúsneho vretena M 14 M 14 Max. dĺžka závitu brúsneho vretena mm 25 25 Ochrana pred opätovným spustením – ● Obmedzenie rozbehového prúdu – ● Hmotnosť podľa EPTA-Procedure 01:2014 – Sprídavnou rukoväťou tlmiacou vibrácie kg 5,2 5,2 – So štandardnou prídavnou rukoväťou kg 5,1 5,1 Trieda ochrany / II / II Údaje platia pre menovité napätie [U] 230 V. Pri odlišných napätiach avo vyhotoveniach špecifických pre jednotlivé krajiny sa môžu tieto údaje lí- šiť. Len pre elektrické náradie bez obmedzenia rozbehového prúdu: zapínacie procesy vytvárajú krátkodobé poklesy napätia. Pri nevhodných pod- mienkach vsieti môže nastať ovplyvnenie iných zariadení. Pri sieťových impedanciách menej ako 0,25 ohmu sa neočakávajú žiadne rušenia alebo poruchy. Informácia ohlučnosti/vibráciách Hodnoty hlučnosti zistené podľa EN60745-2-3. Úroveň hluku elektrického náradia pri použití váhového filtra A je typicky: 92 dB(A); úroveň akustického výkonu 103 dB(A). Neistota K= 3 dB. Noste prostriedky na ochranu sluchu! Celkové hodnoty vibrácií a

(súčet vektorov vtroch smeroch) aneistotaKzistená podľa EN60745-2-3: Brúsenie povrchov (obrusovanie nahrubo):

Úroveň vibrácií uvedená vtýchto pokynoch bola nameraná podľa normovaného meracieho postupu amôže sa použiť na vzájomné porovnávanie elektrického náradia. Hodí sa aj na predbežný odhad zaťaženia vibráciami. Uvedená úroveň vibrácií reprezentuje hlavné spôsoby použi- tia elektrického náradia. Avšak vtakých prípadoch, keď sa toto ručné elektrické náradie použije na iné druhy použitia, sodlišnými pracovnými nástrojmi alebo sa podrobuje nedos- tatočnej údržbe, môže sa úroveň vibrácií od týchto hodnôt odlišovať. To môže výrazne zvýšiť zaťaženie vibráciami počas celej pracovnej zmeny. Na presný odhad zaťaženia vibráciami by sa mali zohľadniť aj doby, počas ktorých je náradie vypnuté alebo síce spustené, ale vskutočnosti sa nepoužíva. To môže výrazne znížiť zaťa- ženie vibráciami počas celej pracovnej doby. Na ochranu obsluhujúcej osoby pred pôsobením vibrácií ur- čite ďalšie bezpečnostné opatrenia, ako napríklad: údržba 1 609 92A 6K7 | (08.07.2021) Bosch Power ToolsSlovenčina | 141 elektrického náradia avkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov. Montáž Montáž ochranného zariadenia u Pred všetkými prácami na elektrickom náradí vytiah- nite sieťovú zástrčku zo zásuvky. Upozornenie: Po zlomení brúsneho kotúča počas prevádzky alebo pri poškodení upínacích zariadení na ochrannom kryte/na elektrickom náradí sa musí elektrické náradie bez- odkladne zaslať zákazníckemu servisu. Adresu si pozrite vodseku „Zákaznícka služba a poradenstvo ohľadom použi- tia“. Ochranný kryt na brúsenie Nasaďte ochranný kryt (5) na krk vretena. Prispôsobte pozí- ciu ochranného krytu (5) požiadavkám pracovného postupu azaaretujte ochranný kryt (5) zaisťovacou skrutkou (6). u Ochranný kryt (5) nastavte tak, aby sa zabránilo od- lietavaniu iskier do smeru obsluhujúcej osoby. Ochranný kryt na rezanie u Pri rezaní sbrúsnymi prostriedkami so spojivom po- užívajte vždy ochranný kryt na rezanie (13). u Pri rezaní do kameňa sa postarajte odostatočné odsá- vanie prachu. Ochranný kryt na rezanie (13) sa montuje tak ako ochranný kryt na brúsenie (5). Odsávací kryt na rezanie svodiacimi sánkami Odsávací kryt na rezanie svodiacimi sánkami (21) sa montu- je tak ako ochranný kryt na brúsenie (5). Prídavná rukoväť u Svoje elektrické náradie používajte iba sprídavnou ru- koväťou (3). Naskrutkujte prídavnú rukoväť (3) vzávislosti od spôsobu práce na pravú alebo ľavú stranu na hlave prevodovky. Ochrana rúk u Na práce sgumeným brúsnym tanierom (17) alebo smiskovitou kefou/kotúčovou kefou/vejárovitým brúsnym kotúčom vždy namontujte ochranu rúk (15). Ochranu rúk (15) upevnite sprídavnou rukoväťou (3). Montáž brúsnych nástrojov u Pred všetkými prácami na elektrickom náradí vytiah- nite sieťovú zástrčku zo zásuvky. u Nedotýkajte sa brúsnych arezacích kotúčov, kým ne- ochladnú. Kotúče sú pri práci veľmi horúce. Vyčistite brúsne vreteno (4) avšetky diely, ktoré treba na- montovať. Na upnutie auvoľnenie brúsnych nástrojov stlačte aretačné tlačidlo vretena (1), aby sa brúsne vreteno zaaretovalo. u Aretačné tlačidlo vretena aktivujte len pri stojacom brúsnom vretene. Inak sa môže elektrické náradie po- škodiť. Brúsny/rezací kotúč Dodržiavajte rozmery brúsnych nástrojov. Priemer otvoru musí byť vhodný pre upínaciu prírubu. Nepoužívajte žiadne adaptéry alebo redukčné prvky. Pri použití diamantových rezacích kotúčov dbajte na to, aby sa šípka pre smer otáčania na diamantovom rezacom kotúči asmer otáčania elektrického náradia (pozrite si šípku pre smer otáčania na hlave prevodovky) zhodovali. Poradie montáže možno vidieť na grafickej strane. Na upevnenie brúsneho/rezacieho kotúča naskrutkujte upí- naciu maticu(9) adotiahnite ju kolíkovým kľúčom (pozri „ Rýchloupínacia matica “, Stránka141). u Po ukončení montáže brúsneho nástroja, pred zapnu- tím ešte skontrolujte, či je brúsny nástroj správne na- montovaný ači sa dá voľne otáčať. Uistite sa, že sa brúsny nástroj nedotýka ochranného krytu ani iných častí. Vupínacej prírube (7) je okolo vystreďova- cieho prstenca vložená plastová časť (O- krúžok). Ak O-krúžok chýba alebo ak je po- škodený, musí sa upínacia príruba (7) pred ďalším používaním bezpodmienečne vymeniť. Vejárovitý brúsny kotúč u Na prácu svejárovitým brúsnym kotúčom vždy na- montujte ochranu rúk (15). Gumený brúsny tanier u Na prácu sgumeným brúsnym tanierom (17) vždy na- montujte ochranu rúk (15). Poradie montáže je viditeľné na grafickej strane. Pred montážou gumeného brúsneho taniera (17) nasaďte 2 dištančné podložky (16) na brúsne vreteno (4). Naskrutkujte okrúhlu maticu (19) aupnite ju pomocou kolí- kového kľúča. Miskovitá kefa/kotúčová kefa u Na prácu smiskovitou alebo kotúčovou kefou vždy po- užívajte ochranu rúk (15). Poradie montáže je viditeľné na grafickej strane. Miskovitá kefa/kotúčová kefa sa musí dať naskrutkovať na brúsne vreteno natoľko, aby pevne doliehala na prírube brúsneho vretena, na konci závitu brúsneho vretena. Dotiah- nite miskovitú/kotúčovú kefu vidlicovým kľúčom. Rýchloupínacia matica Na jednoduchú výmenu brúsneho nástroja bez použitia ďal- ších nástrojov môžete namiesto upínacej matice (9) použiť rýchloupínaciu maticu (11). u Rýchloupínacia matica (11) sa smie používať len pre brúsne alebo rezacie kotúče. Používajte iba bezchybnú, nepoškodenú rýchloupínaciu maticu (11). Bosch Power Tools 1 609 92A 6K7 | (08.07.2021)142 | Slovenčina Pri naskrutkovávaní dávajte pozor na to, aby strana spopisom rýchloupínacej matice (11) nesmerovala kbrúsnemu kotúču; šípka musí smerovať na indexovú značku (24). (24) Na zaaretovanie brúsneho vretena stlačte aretačné tlačidlo vretena (1). Na dotiahnutie rýchloupínacej matice otáčajte silou brúsny kotúč vsmere chodu hodi- nových ručičiek. Riadne upevnenú, nepoš- kodenú rýchloupínaciu maticu môžete povoliť ru- kou, otáčaním ryhovaného krúžka oproti smeru chodu hodinových ručičiek. Za- seknutú rýchloupínaciu maticu nikdy nepovoľujte kliešťami, ale použite kolí- kový kľúč. Nasaďte kolí- kový kľúč tak, ako je to zo- brazené na obrázku. Schválené brúsne nástroje Môžete používať všetky brúsne nástroje vymenované vtomto návode na používanie. Prípustné otáčky [ot/min] alebo obvodová rýchlosť [m/s] používaných brúsnych nástrojov musia zodpovedať minimál- ne údajom vnasledujúcej tabuľke. Preto venujte pozornosť prípustným otáčkam alebo obvo- dovej rýchlosti na etikete brúsneho nástroja. Max. [mm] [mm] D b d [ot/min] [m/s]

EÚ vyhlásenie ozhode Vyhlasujeme na výhradnú zodpovednosť, že uvedený výrobok spĺňa všetky príslušné ustanovenia nižšie uvedených smerníc anariadení aje vsúlade snasledujúcimi normami: Technické podklady má spoločnosť: * Uhlová brúska Vecné číslo
