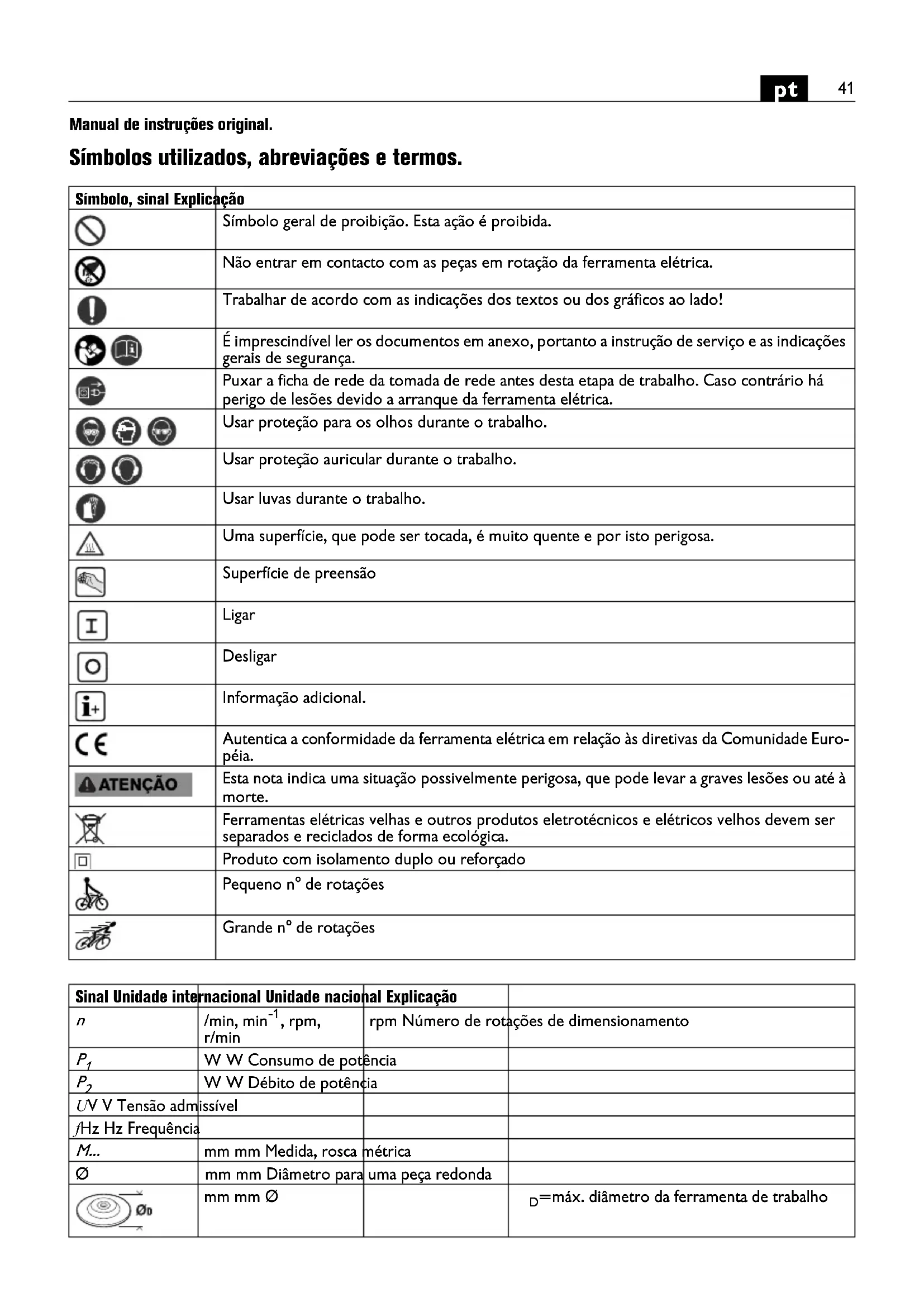

Manual de instruções original. Símbolos utilizados, abreviações e termos. Símbolo, sinal Explicação Símbolo geral de proibição. Esta ação é proibida. Não entrar em contacto com as peças em rotação da ferramenta elétrica. Trabalhar de acordo com as indicações dos textos ou dos gráficos ao lado! É imprescindível ler os documentos em anexo, portanto a instrução de serviço e as indicações gerais de segurança. Puxar a ficha de rede da tomada de rede antes desta etapa de trabalho. Caso contrário há perigo de lesões devido a arranque da ferramenta elétrica. Usar proteção para os olhos durante o trabalho. Usar proteção auricular durante o trabalho. Usar luvas durante o trabalho. Uma superfície, que pode ser tocada, é muito quente e por isto perigosa. Superfície de preensão Ligar Desligar Informação adicional. Autentica a conformidade da ferramenta elétrica em relação às diretivas da Comunidade Euro- péia. Esta nota indica uma situação possivelmente perigosa, que pode levar a graves lesões ou até à morte. Ferramentas elétricas velhas e outros produtos eletrotécnicos e elétricos velhos devem ser separados e reciclados de forma ecológica. Produto com isolamento duplo ou reforçado Pequeno n° de rotações Grande n° de rotações Sinal Unidade internacional Unidade nacional Explicação

, rpm, r/min rpm Número de rotações de dimensionamento

W W Consumo de potência

W W Débito de potência U V V Tensão admissível f Hz Hz Frequência M... mm mm Medida, rosca métrica Ø mm mm Diâmetro para uma peça redonda mm mm Ø

Para a sua segurança. Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito às advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões. Guarde bem todas as advertências e instruções para futura referência. Não utilizar esta ferramenta elétrica antes de ter lido atentamente e compreendido a Instrução de serviço e as “Indicações gerais de segurança” (número de documento 3 41 30 054 06 1) fornecidas com o aparelho. A documentação mencionada deve ser guardada para futura referência e deve ser entregue com a ferramenta elétrica caso esta for passada a diante ou vendida. Observar também as respectivas diretivas de proteção de trabalho. Finalidade da ferramenta: polidora manual para polir a seco, lixar com lixa de papel, e escovas, superfícies de metal, pedra, plástico, madeira, materiais compostos, cor/vernizes, argamassa e materiais semelhantes com ferramentas de trabalho e acessório homologados pela FEIN, em áreas protegidas contra intempéries. Esta ferramenta elétrica também é prevista para a utiliza- ção junto com geradores de corrente alternada, com potência suficiente, de acordo com a norma ISO 8528, classe de execução G2. Esta norma não é satisfeita, prin- cipalmente se o coeficiente de distorção não-linear ultra- passar 10 %. Se houver dúvidas, informe-se sobre o gerador utilizado. Indicações de segurança conjuntas para trabalhar com papel de lixar, com escovas de arame e para polir Esta ferramenta eléctrica deve ser usada como lixadeira de papel de lixar, escova de arame e polidora. Devem ser observadas todas as indicações de segurança, as instru- ções, as apresentações e os dados fornecidos com o apa- relho. O desrespeito das seguintes instruções pode levar a um choque eléctrico, incêndio e/ou graves lesões. Esta ferramenta eléctrica não é apropriada para lixar nem para separar por rectificação. Aplicações, para as quais a ferramenta eléctrica não é prevista, podem causar riscos e lesões. Não utilizar acessórios, que não foram especialmente previstos e recomendados pelo fabricante para serem utilizados com esta ferramenta elétrica. O facto de poder fixar o acessório a esta ferramenta elétrica, não garante uma aplicação segura. O número de rotação admissível da ferramenta de traba- lho deve ser no mínimo tão alto quanto o máximo número de rotação indicado na ferramenta elétrica. Acessórios que girem mais rápido do que permitido, podem quebrar e serem atirados para longe. O diâmetro exterior e a espessura da ferramenta de tra- balho devem corresponder às indicações de medida da sua ferramenta elétrica. Ferramentas de trabalho incor- retamente medidas podem não ser suficientemente blin- dadas nem controladas. Ferramentas de trabalho, com rosca, devem caber exata- mente na rosca do veio de retificação. No caso de ferra- mentas de trabalho, montadas por meio de flange, o diâmetro do furo da ferramenta de trabalho deve caber para o diâmetro do flange. Ferramentas de trabalho, que não são fixas exatamente na ferramenta elétrica, giram de forma irregular, vibram fortemente e podem levar à perda de controlo. mm mm M=rosca para o flange de aperto l=comprimento do veio roscado kg kg Peso conforme EPTA-Procedure 01

dB dB Nível de pressão acústica

dB dB Nível da potência acústica

pCpeak dB dB Máximo nível de pressão acústica K... Aceleração m/s

Valor de emissão de oscilações conforme EN 60745 (soma dos vetores das três direções) h,P m/s

Valor médio de oscilações para polir h,DS m/s

Valor de oscilações médio para lixar com folha de lixa m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Unidades básicas e deduzidas do sistema de unida- des internacional SI. Sinal Unidade internacional Unidade nacional Explicação OBJ_BUCH-0000000053-004.book Page 42 Monday, July 3, 2017 10:58 AM43

Não utilizar ferramentas de trabalho danificadas. Antes de cada utilização deverá controlar as ferramentas de trabalho, e verificar se por exemplo os discos abrasivos apresentam fissuras e estilhaços, se pratos abrasivos apresentam fissuras, se há desgaste ou forte atrição, se as escovas de arame apresentam arames soltos ou que- brados. Se a ferramenta elétrica ou a ferramenta de tra- balho caírem, deverá verificar se sofreram danos, ou trocar por uma ferramenta de trabalho intacta. Após ter controlado e introduzido a ferramenta de trabalho, deve- rá manter-se, e as pessoas que se encontrem nas proxi- midades, fora do nível de rotação da ferramenta de trabalho e permitir que a ferramenta elétrica funcione durante um minuto com o máximo número de rotações. A maioria das ferramentas de trabalho danificadas quebram durante este período de teste. Utilizar um equipamento de proteção pessoal. De acordo com a aplicação, deverá utilizar uma proteção para todo o rosto, proteção para os olhos ou óculos protetores. Se for necessário, deverá utilizar uma máscara contra pó, proteção auricular, luvas de proteção ou um avental especial, para proteger-se de pequenas partículas de amoladura e de material. Os olhos devem ser protegidos contra partículas a voar, produzidas durante as diversas aplicações. A máscara contra pó ou a máscara de respira- ção devem ser capazes de filtrar o pó produzido durante a respectiva aplicação. Se for sujeito durante longo tempo a fortes ruídos, poderá sofrer a perda da capacidade audi- tiva. Observe que as outras pessoas mantenham uma distân- cia segura em relação ao seu local de trabalho. Cada pes- soa que entrar na área de trabalho, deverá usar um equipamento de proteção pessoal. Estilhaços da peça a ser trabalhada ou ferramentas de trabalho quebradas podem voar e causar lesões fora da área imediata de tra- balho. Ao executar trabalhos durante os quais podem ser atingi- dos cabos elétricos ou o próprio cabo de rede deverá sempre segurar a ferramenta elétrica pelas superfícies de punho isoladas. O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque elétrico. Manter o cabo de rede afastado de ferramentas de traba- lho em rotação. Se perder o controlo sobre a ferramenta elétrica, é possível que o cabo de rede seja cortado ou enganchado e a sua mão ou braço sejam puxados contra a ferramenta de trabalho em rotação. Jamais depositar a ferramenta elétrica, antes que a fer- ramenta de trabalho esteja completamente parada. A ferramenta de trabalho em rotação pode entrar em con- tacto com a superfície de apoio, provocando uma perda de controlo da ferramenta elétrica. Não permitir que a ferramenta elétrica funcione enquanto estiver a transportá-la. A sua roupa pode ser agarrada devido a um contacto acidental com a ferra- menta de trabalho em rotação, de modo que a ferramenta de trabalho possa ferir o seu corpo. Limpar regularmente as aberturas de ventilação da sua ferramenta elétrica. A ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de metal pode causar perigos elétricos. Não utilizar a ferramenta elétrica perto de materiais inflamáveis. Faíscas podem incendiar estes materiais. Não utilizar ferramentas de trabalho que necessitem agentes de refrigeração líquidos. A utilização de água ou de outros agentes de refrigeração líquidos pode provocar um choque elétrico. Contra-golpe e respectivas advertências Contra-golpe é uma repentina reação devido a uma fer- ramenta de trabalho travada ou bloqueada, como por exemplo um disco abrasivo, um prato abrasivo, uma escova de arame etc. Um travamento ou um bloqueio levam a uma parada abrupta da ferramenta de trabalho em rotação. Desta maneira, uma ferramenta elétrica des- controlada pode ser acelerada no local de bloqueio, sendo forçada no sentido contrário da rotação da ferra- menta de trabalho. Se por exemplo um disco abrasivo travar ou bloquear numa peça a ser trabalhada, o canto do disco abrasivo pode mergulhar na peça a ser trabalhada e encravar-se, quebrando o disco abrasivo ou causando um contra- golpe. O disco abrasivo se movimenta então no sentido do operador ou para longe deste, dependendo do sen- tido de rotação do disco no local do bloqueio. Sob estas condições os discos abrasivos também podem partir-se. Um contra-golpe é a consequência de uma utilização incorreta ou indevida da ferramenta elétrica. Ele pode ser evitado por apropriadas medidas de precaução como descrito a seguir. Segurar firmemente a ferramenta elétrica e posicionar o seu corpo e os braços de modo que possa resistir às for- ças de um contra-golpe. Sempre utilizar o punho adicio- nal, se existente, para assegurar o máximo controlo possível sobre as forças de um contra-golpe ou sobre momentos de reação durante o arranque. O operador pode controlar as forças de contra-golpe e as forças de reação através de medidas de precaução apropriadas. Jamais permita que as suas mãos se encontrem perto de ferramentas de trabalho em rotação. No caso de um con- tra-golpe a ferramenta de trabalho poderá passar pela sua mão. Evite que o seu corpo se encontre na área, na qual a fer- ramenta elétrica possa ser movimentada no caso de um contra-golpe. O contra-golpe força a ferramenta elétrica no sentido contrário ao movimento do disco abrasivo no local do bloqueio. Trabalhar com especial cuidado na área ao redor de esquinas, cantos afiados etc. Evite que ferramentas de trabalho sejam ricocheteadas e travadas pela peça a ser trabalhada. A ferramenta de trabalho em rotação tende a travar em esquinas, em cantos afiados ou se for ricoche- teada. Isto causa uma perda de controlo ou um contra- golpe. Não utilizar lâminas de serra de correias nem dentadas. Estas ferramentas de trabalho causam frequentemente um contra-golpe ou a perda de controlo sobre a ferra- menta elétrica. OBJ_BUCH-0000000053-004.book Page 43 Monday, July 3, 2017 10:58 AM44

Advertências especiais de segurança específicas para lixar com lixa de papel Não utilizar lixas de papel demasiado grandes, mas sem- pre seguir as indicações do fabricante sobre o tamanho correto das lixas de papel. Lixas de papel, que sobres- saem dos cantos do prato abrasivo, podem causar lesões, assim como bloquear e rasgar as lixas de papel ou levar a um contra-golpe. Indicações especiais de segurança para polir A boina de polimento não deve ter partes soltas, especial- mente cordões de fixação. Arrumar ou encurtar os cor- dões de fixação. Cordões de fixação soltos e em rotação podem agarrar os seus dedos ou prender-se na peça a ser trabalhada. Advertências especiais de segurança específicas para trabalhar com escovas de arame Esteja ciente de que a escova de arame também perde pedaços de arame durante a utilização normal. Não sobrecarregue os arames exercendo uma força de pres- são demasiada. Pedaços de arame a voar, podem pene- trar facilmente em roupas finas e/ou na pele. Se for recomendável uma capa de proteção, deverá evitar que a escova de arame entre em contacto com a capa de proteção. O diâmetro das escovas em forma de prato ou de tacho pode aumentar devido à força de pressão e às forças centrífugas. Outras indicações de segurança Usar camadas intermediárias elásticas, se forem forneci- das junto com o rebolo. Assegure-se de que as ferramentas de trabalho sejam montadas de acordo com as instruções do fabricante. É necessário que as ferramentas de trabalho montadas possam girar livremente. Ferramentas de trabalho incor- retamente montadas podem soltar-se durante o trabalho e ser atiradas para longe. Tratar os rebolos com cuidado e guardá-los de acordo com as indicações do fabricante. Rebolos danificados podem rachar e estoirar durante o trabalho. Ao utilizar ferramentas de trabalho com adaptador de rosca, observe que a rosca da ferramenta de trabalho seja suficientemente comprida para aceitar o compri- mento do veio da ferramenta elétrica. A rosca da ferra- menta de trabalho deve corresponder à rosca do fuso. Ferramentas de trabalho incorretamente montadas podem se soltar durante o funcionamento e causar lesões. Não apontar a ferramenta elétrica na sua direção, nem na direção de outras pessoas ou animais. Há perigo de lesões devido a ferramentas de trabalho afiadas ou quen- tes. Usar um equipamento de aspiração estacionário, soprar frequentemente as aberturas de ventilação e conectar um disjuntor de corrente de avaria. Em casos de aplica- ções extremas, é possível que, durante o processamento de metais, se deposite pó condutivo no interior da ferra- menta elétrica. O isolamento de proteção da ferramenta elétrica pode ser prejudicado. É proibido aparafusar ou rebitar placas e símbolos na fer- ramenta elétrica. Um isolamento danificado não oferece qualquer proteção contra choques elétricos. Utilizar pla- cas adesivas. Sempre trabalhar com o punho adicional. O punho adi- cional garante uma condução fiável da ferramenta elétrica. Controlar, antes de colocar em funcionamento, se o cabo de rede e a ficha de rede apresentam danos. Recomendação: Sempre operar a ferramenta elétrica por meio de um disjuntor de corrente de avaria (RCD) com corrente de avaria de dimensionamento de 30 mA ou menos. Vibração da mão e do braço O nível de oscilações indicado nestas instruções de servi- ço foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de aparelhos. Ele também é apro- priado para uma avaliação preliminar da carga de vibra- ções. O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramen- tas de trabalho ou com manutenção insuficiente, é possí- vel que o nível de vibrações seja diferente. Isto pode aumentar nitidamente o impacto de vibrações durante o completo período de trabalho. Para uma avaliação exata do impacto de vibrações, tam- bém deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona sem estar realmente a ser empregado. Isto pode reduzir nitidamente o impacto de vibrações durante o completo período de tra- balho. Como medidas de segurança adicionais para a proteção do operador contra o efeito das vibrações, deveria deter- minar por exemplo: Manutenção de ferramentas elétricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho. Manuseio de pós nocivos Durante processos de desbaste de material são produzi- dos pós que podem ser nocivos à saúde. O contacto ou a inalação de alguns pós, como p. ex. de asbesto ou materiais que contêm asbesto, de pinturas que contêm chumbo, de metal, de alguns tipos de madeira, de minerais, de partículas de silicato de substâncias minerais, de solventes de tintas, de preservantes de madeira e de antifouling para veículos aquáticos, podem provocar rea- ções alérgicas em pessoas e/ou doenças das vias respira- tórias, cancro e danos de reprodução. O risco devido à inalação de pós depende da exposição. Utilize uma aspi- ração apropriada para os pó produzido, assim como um equipamento de proteção pessoal e assegure uma boa ventilação do local de trabalho. O processamento de materiais que contém asbesto só deve ser realizado por pessoal especializado. Em condições desfavoráveis é possível que pó de madeira e pó de metal leve, misturas quentes de pó de lixa e subs- tâncias químicas possam se inflamar ou causar uma explo- são. Evite voo de faíscas na direção do contentor de pó, OBJ_BUCH-0000000053-004.book Page 44 Monday, July 3, 2017 10:58 AM45

assim como o sobreaquecimento da ferramenta elétrica e do material a ser lixado, esvaziar o contentor de pó a tempo e observe as indicações de trabalho do fabricante do material, assim como as diretivas para os materiais a serem trabalhados, vigentes no seu país. Instruções de serviço. Só premir o botão de travamento com o motor parado (veja página 5). Manutenção e serviço pós-venda. No caso de aplicações extremas, é possível que durante o processamento de metais se depo- site pó condutivo no interior da ferramenta elétrica. O isolamento de proteção da ferramenta elétrica pode ser prejudicado. Sopre o interior da ferramenta elé- trica em intervalos regulares, através das aberturas de ventilação, com ar comprimido seco e isento de óleo e intercalar um disjuntor de corrente de avaria (FI). Se o cabo de conexão da ferramenta elétrica estiver dani- ficado, deverá ser substituido por um cabo de conexão especialmente disposto, adquirível no serviço pós-venda FEIN. A atual lista de peças sobressalentes desta ferramenta elé- trica se encontra na internet em www.fein.com. As seguintes peças podem ser substituídas pelo utente: Ferramentas de trabalho, punho adicional, capa do punho, punções de fixação, flange. Garantia legal e garantia. A garantia legal para este produto é válida conforme as regras legais no país onde é colocado em funcionamento. Além disso, a FEIN oferece uma garantia conforme a declaração de garantia do fabricante FEIN. É possível que o volume de fornecimento da sua ferra- menta elétrica só contenha uma parte dos acessórios des- critos ou ilustrados nesta instrução de serviço. Declaração de conformidade. A firma FEIN declara, em responsabilidade exclusiva, que este produto corresponde às respectivas especificações indicadas na última página desta instrução de serviço. Documentação técnica em: C. & E. Fein GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd Proteção do meio ambiente, eliminação. Embalagens, ferramentas elétricas a serem deitadas fora e acessórios velhos devem ser encaminhados a uma recicla- gem ecológica. Seleção de acessórios (veja páginas 8 – 11). Só utilizar acessórios originais da FEIN. O acessório deve ser destinado para o tipo da ferramenta elétrica. Utilizar os acessórios A–M com o arco de proteção montado. A Prato de apoio para pele de cordeiro com cordão para apertar B Prato abrasivo com velcro, folhas de lixa adesivas, não-tecido adesivo, esponjas, pele de cordeiro C Escova tipo tacho D Escova de arames de aço E Prato abrasivo F Capa de aspiração G Disco de algodão/de flanela H Lixa de lamelas I Disco de polir (feltro) J Não-tecido para lixar, anéis para polir K Cilindro elástico para lixar, cilindro de não-tecido com lamelas L Rolo para correia abrasiva M Cilindro de expansão para buchas de lixar OBJ_BUCH-0000000053-004.book Page 45 Monday, July 3, 2017 10:58 AM46
