MANUAL DE UTILIZADOR WSG 25180 Fein

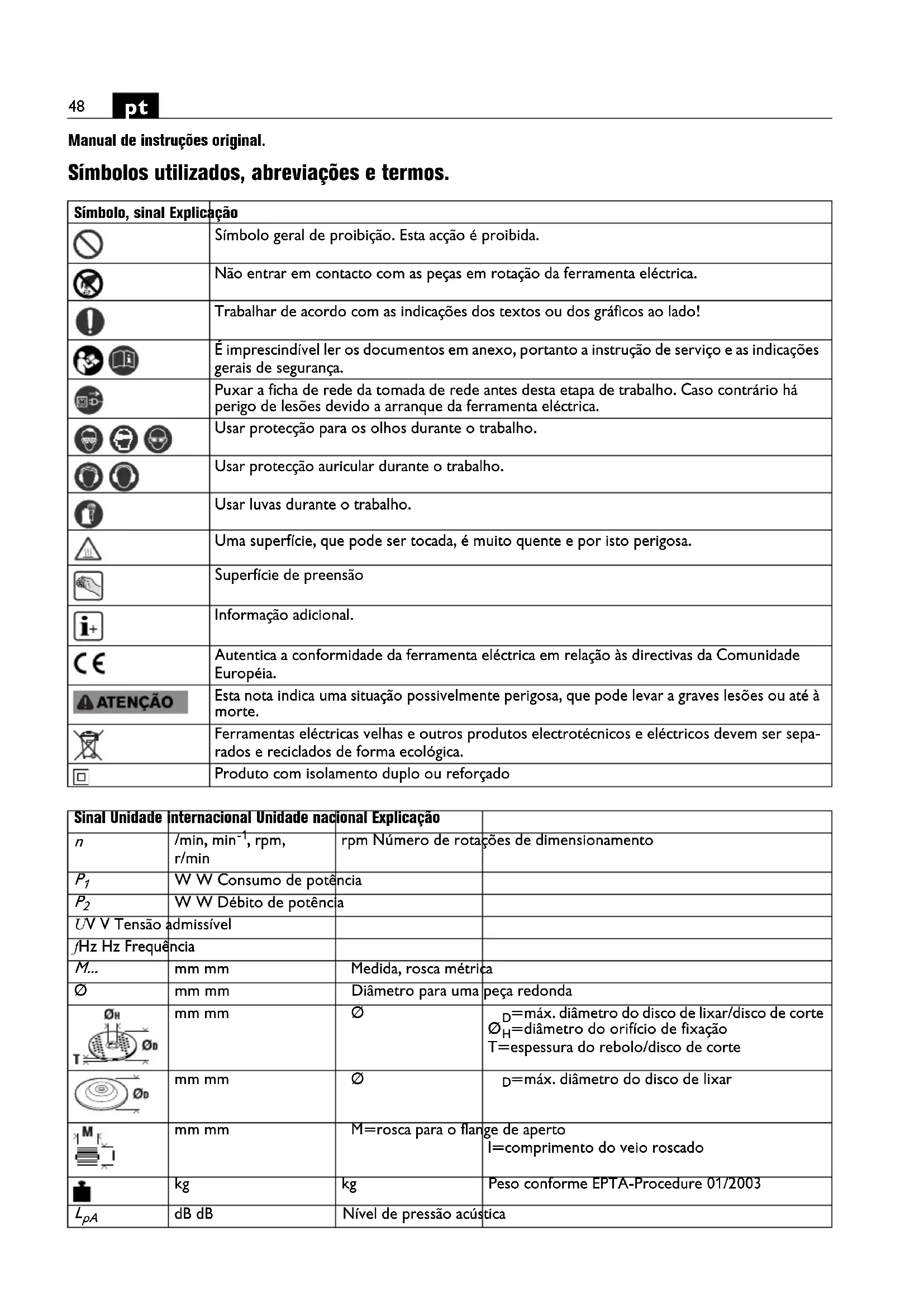

Manual de instruções original. Símbolos utilizados, abreviações e termos. Símbolo, sinal Explicação Símbolo geral de proibição. Esta acção é proibida. Não entrar em contacto com as peças em rotação da ferramenta eléctrica. Trabalhar de acordo com as indicações dos textos ou dos gráficos ao lado! É imprescindível ler os documentos em anexo, portanto a instrução de serviço e as indicações gerais de segurança. Puxar a ficha de rede da tomada de rede antes desta etapa de trabalho. Caso contrário há perigo de lesões devido a arranque da ferramenta eléctrica. Usar protecção para os olhos durante o trabalho. Usar protecção auricular durante o trabalho. Usar luvas durante o trabalho. Uma superfície, que pode ser tocada, é muito quente e por isto perigosa. Superfície de preensão Informação adicional. Autentica a conformidade da ferramenta eléctrica em relação às directivas da Comunidade Européia. Esta nota indica uma situação possivelmente perigosa, que pode levar a graves lesões ou até à morte. Ferramentas eléctricas velhas e outros produtos electrotécnicos e eléctricos devem ser sepa- rados e reciclados de forma ecológica. Produto com isolamento duplo ou reforçado Sinal Unidade internacional Unidade nacional Explicação

, rpm, r/min rpm Número de rotações de dimensionamento

W W Consumo de potência

W W Débito de potência U V V Tensão admissível f Hz Hz Frequência M... mm mm Medida, rosca métrica Ø mm mm Diâmetro para uma peça redonda mm mm Ø

=máx. diâmetro do disco de lixar/disco de corte

=diâmetro do orifício de fixação T=espessura do rebolo/disco de corte mm mm Ø

=máx. diâmetro do disco de lixar mm mm M=rosca para o flange de aperto l=comprimento do veio roscado kg kg Peso conforme EPTA-Procedure 01/2003

Para a sua segurança. Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito às advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou gra- ves lesões. Guarde bem todas as advertências e instruções para futura referência. Não utilizar esta ferramenta eléctrica antes de ter lido atentamente e compreendido a Instrução de serviço e as “Indicações gerais de segurança” (número de documento 3 41 30 054 06 1) fornecidas com o aparelho. A documentação mencionada deve ser guardada para futura referência e deve ser entregue com a ferramenta eléctrica caso esta for passada a diante ou vendida. Observar também as respectivas directivas de protecção de trabalho. Finalidade da ferramenta: rebarbadora manual para lixar/desbastar a seco e cortar metais e pedras com ferramentas de trabalho e acessórios homologados pela FEIN em áreas protegidas contra intempéries. Esta ferramenta eléctrica também é prevista para a utiliza- ção junto com geradores de corrente alternada, com potência suficiente, de acordo com a norma ISO 8528, classe de execução G2. Esta norma não é satisfeita, prin- cipalmente se o coeficiente de distorção não-linear ultra- passar 10 %. Se houver dúvidas, informe-se sobre o gerador utilizado. Indicações de segurança gerais para lixar, lixar com lixa de papel, trabalhar com escovas de arame, polir e separar por rectificação Esta ferramenta eléctrica deve ser utilizada como lixa- deira, como lixadeira com lixa de papel, escova de arame e para separar por rectificação. Observar todas as indi- cações de segurança, as instruções, as apresentações e os dados fornecidos com o aparelho. O desrespeito das seguintes instruções pode levar a um choque eléctrico, incêndio e/ou graves lesões. Esta ferramenta eléctrica não é apropriada para polir. Aplicações, para as quais a ferramenta elétrica não é pre- vista, podem causar riscos e lesões. Não utilizar acessórios, que não foram especialmente previstos e recomendados pelo fabricante para serem utilizados com esta ferramenta eléctrica. O facto de poder fixar o acessório a esta ferramenta eléctrica, não garante uma aplicação segura. O número de rotação admissível da ferramenta de traba- lho deve ser no mínimo tão alto quanto o máximo número de rotação indicado na ferramenta eléctrica. Acessórios que girem mais rápido do que permitido, podem quebrar e serem atirados para longe. O diâmetro exterior e a espessura da ferramenta de tra- balho devem corresponder às indicações de medida da sua ferramenta eléctrica. Ferramentas de trabalho incor- rectamente medidas podem não ser suficientemente blin- dadas nem controladas. Ferramentas de trabalho com encaixe roscado devem caber exactamente na rosca do veio de rectificação. Para ferramentas de trabalho montadas com flange é neces- sário que o diâmetro do furo da ferramenta de trabalho tenha as dimensões apropriadas para o flange. Ferra- mentas de trabalho, que não são fixas exactamente na ferramenta eléctrica, giram de forma irregular, vibram fortemente e podem levar à perda de controlo. Não utilizar ferramentas de trabalho danificadas. Antes de cada utilização deverá controlar as ferramentas de trabalho, e verificar se por exemplo os discos abrasivos apresentam fissuras e estilhaços, se pratos abrasivos apresentam fissuras, se há desgaste ou forte atrição, se as escovas de arame apresentam arames soltos ou que- brados. Se a ferramenta eléctrica ou a ferramenta de tra- balho caírem, deverá verificar se sofreram danos, ou trocar por uma ferramenta de trabalho intacta. Após ter controlado e introduzido a ferramenta de trabalho, deve- rá manter-se, e as pessoas que se encontrem nas proxi- midades, fora do nível de rotação da ferramenta de trabalho e permitir que a ferramenta eléctrica funcione durante um minuto com o máximo número de rotação. A maioria das ferramentas de trabalho danificadas quebram durante este período de teste. Utilizar um equipamento de protecção pessoal. De acordo com a aplicação, deverá utilizar uma protecção para todo o rosto, protecção para os olhos ou um óculos protector. Se for necessário, deverá utilizar uma máscara contra pó, protecção auricular, luvas de protecção ou um avental especial, para proteger-se de pequenas partículas de amoladura e de material. Os olhos devem ser protegidos contra partículas a voar, produzidas durante as diversas

dB dB Nível da potência acústica

pCpeak dB dB Máximo nível de pressão acústica K... Aceleração m/s

Valor de emissão de oscilações conforme EN 60745 (soma dos vectores das três direcções) h,AG m/s

Valor médio de oscilações para rebarbar h,DS m/s

Valor de oscilações médio para lixar com folha de lixa m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Unidades básicas e deduzidas do sistema de unida- des internacional SI. Sinal Unidade internacional Unidade nacional Explicação OBJ_BUCH-0000000033-003.book Page 49 Thursday, February 6, 2014 9:58 AM50

aplicações. A máscara contra pó ou a máscara de respira- ção deve ser capaz de filtrar o pó produzido durante a respectiva aplicação. Se for sujeito durante longo tempo a fortes ruídos, poderá sofrer a perda da capacidade audi- tiva. Observe que as outras pessoas mantenham uma distân- cia segura em relação ao seu local de trabalho. Cada pes- soa que entrar na área de trabalho, deverá usar um equipamento de protecção pessoal. Estilhaços da peça a ser trabalhada ou ferramentas de trabalho quebradas podem voar e causar lesões fora da área imediata de tra- balho. Ao executar trabalhos durante os quais podem ser atingi- dos cabos eléctricos ou o próprio cabo de rede deverá sempre segurar a ferramenta eléctrica pelas superfícies de punho isoladas. O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque eléctrico. Manter o cabo de rede afastado de ferramentas de traba- lho em rotação. Se perder o controlo sobre a ferramenta eléctrica, é possível que o cabo de rede seja cortado ou enganchado e a sua mão ou braço sejam puxados contra a ferramenta de trabalho em rotação. Jamais depositar a ferramenta eléctrica, antes que a fer- ramenta de trabalho esteja completamente parada. A ferramenta de trabalho em rotação pode entrar em con- tacto com a superfície de apoio, provocando uma perda de controlo da ferramenta eléctrica. Não permitir que a ferramenta eléctrica funcione enquanto estiver a transportá-la. A sua roupa pode ser agarrada devido a um contacto acidental com a ferra- menta de trabalho em rotação, de modo que a ferramenta de trabalho possa ferir o seu corpo. Limpar regularmente as aberturas de ventilação da sua ferramenta eléctrica. A ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de metal pode causar perigos eléctricos. Não utilizar a ferramenta eléctrica perto de materiais inflamáveis. Faíscas podem incendiar estes materiais. Não utilizar ferramentas de trabalho que necessitem agentes de refrigeração líquidos. A utilização de água ou de outros agentes de refrigeração líquidos pode provocar um choque eléctrico. Contra-golpe e respectivas advertências Contra-golpe é uma repentina reacção devido a uma fer- ramenta de trabalho travada ou bloqueada, como por exemplo um disco abrasivo, um prato abrasivo, uma escova de arame etc. Um travamento ou um bloqueio levam a uma parada abrupta da ferramenta de trabalho em rotação. Desta maneira, uma ferramenta eléctrica des- controlada pode ser acelerada no local de bloqueio, sendo forçada no sentido contrário da rotação da ferra- menta de trabalho. Se por exemplo um disco abrasivo travar ou bloquear numa peça a ser trabalhada, o canto do disco abrasivo pode mergulhar na peça a ser trabalhada e encravar-se, quebrando o disco abrasivo ou causando um contra- golpe. O disco abrasivo se movimenta então no sentido do operador ou para longe deste, dependendo do sen- tido de rotação do disco no local do bloqueio. Sob estas condições os discos abrasivos também podem partir-se. Um contra-golpe é a consequência de uma utilização incorrecta ou indevida da ferramenta eléctrica. Ele pode ser evitado por apropriadas medidas de precaução como descrito a seguir. Segurar firmemente a ferramenta eléctrica e posicionar o seu corpo e os braços de modo que possa resistir às for- ças de um contra-golpe. Sempre utilizar o punho adicio- nal, se existente, para assegurar o máximo controlo possível sobre as forças de um contra-golpe ou sobre momentos de reacção durante o arranque. O operador pode controlar as forças de contra-golpe e as forças de reacção através de medidas de precaução apropriadas. Jamais permita que as suas mãos se encontrem perto de ferramentas de trabalho em rotação. No caso de um con- tra-golpe a ferramenta de trabalho poderá passar pela sua mão. Evite que o seu corpo se encontre na área, na qual a fer- ramenta eléctrica possa ser movimentada no caso de um contra-golpe. O contra-golpe força a ferramenta eléctrica no sentido contrário ao movimento do disco abrasivo no local do bloqueio. Trabalhar com especial cuidado na área ao redor de esquinas, cantos afiados etc. Evite que ferramentas de trabalho sejam ricocheteadas e travadas pela peça a ser trabalhada. A ferramenta de trabalho em rotação tende a travar em esquinas, em cantos afiados ou se for ricoche- teada. Isto causa uma perda de controlo ou um contra- golpe. Não utilizar lâminas de serra de correias nem dentadas. Estas ferramentas de trabalho causam frequentemente um contra-golpe ou a perda de controlo sobre a ferra- menta eléctrica. Instruções especiais de segurança específicas para lixar e separar por rectificação Utilizar exclusivamente os corpos abrasivos homologados para a sua ferramenta eléctrica e a capa de protecção prevista para estes corpos abrasivos. Corpos abrasivos não previstos para a ferramenta eléctrica, não podem ser suficientemente protegidos e portanto não são seguros. Rebolos acotovelados devem ser montados de modo que a sua superfície rectificadora não sobressaia do nível da borda da cobertura de protecção. Um rebolo montado de forma incorrecta, que sobressai do nível da borda da cobertura de protecção, não pode ser suficientemente protegido. A capa de protecção deve ser firmemente aplicada na ferramenta eléctrica e fixa, de modo que seja alcançado um máximo de segurança, ou seja, que apenas uma míni- ma parte do rebolo aponte abertamente na direcção do operador. A capa de protecção ajuda a proteger a pessoa, a operar a máquina, contra estilhaços, contacto acidental com o rebolo, assim como contra faíscas que poderiam incendiar as roupas. Os corpos abrasivos só devem ser utilizados para as apli- cações recomendadas. P. ex.: Jamais lixar com a superfí- cie lateral de um disco de corte. Disco de corte são destinados para o desbaste de material com o canto do disco. Uma força lateral sobre estes corpos abrasivos pode quebrá-los. OBJ_BUCH-0000000033-003.book Page 50 Thursday, February 6, 2014 9:58 AM51

Sempre utilizar flanges de aperto intactos de tamanho e forma correctos para o disco abrasivo seleccionado. Flan- ges apropriados apoiam o disco abrasivo e reduzem assim o perigo de uma ruptura do disco abrasivo. Flanges para discos de corte podem diferenciar-se de flanges para outros discos abrasivos. Não utilizar discos abrasivos gastos de outras ferramen- tas eléctricas maiores. Discos abrasivos para ferramentas eléctricas maiores não são apropriados para os números de rotação mais altos de ferramentas eléctricas menores e podem quebrar. Outras advertências especiais de segurança para separar por rectificação Evitar um bloqueio do disco de corte ou uma força de pressão demasiado alta. Não efectuar cortes extrema- mente profundos. Uma sobrecarga do disco de corte aumenta o desgaste e a predisposição para emperrar e bloquear e portanto a possibilidade de um contra-golpe ou uma ruptura do corpo abrasivo. Evitar a área que se encontra na frente ou atrás do disco de corte em rotação. Se o disco de corte for conduzido na peça a ser trabalhada, para frente, afastando-se do corpo, é possível que no caso de um contra-golpe a fer- ramenta eléctrica, junto com o disco em rotação, seja ati- rada directamente na direcção da pessoa a operar o aparelho. Se o disco de corte emperrar ou se o trabalho for inter- rompido, deverá desligar a ferramenta eléctrica e man- tê-la parada, até o disco parar completamente. Jamais tentar puxar o disco de corte para fora do corte enquanto ainda estiver em rotação, caso contrário poderá ser pro- vocado um contra-golpe. Verificar e eliminar a causa do emperramento. Não ligar novamente a ferramenta eléctrica, enquanto ainda estiver na peça a ser trabalhada. Permita que o disco de corte alcance o seu completo número de rota- ção, antes de continuar cuidadosamente a cortar. Caso contrário é possível que o disco emperre, pule para fora da peça a ser trabalhada ou cause um contra-golpe. Apoiar placas ou peças grandes, para reduzir um risco de contra-golpe devido a um disco de corte emperrado. Peças grandes podem curvar-se devido ao próprio peso. A peça a ser trabalhada deve ser apoiada de ambos os lados, tanto nas proximidades do corte como também nos cantos. Tenha o cuidado ao efectuar “Cortes de bolso” em pare- des existentes ou em outras superfícies, onde não é pos- sível reconhecer o que há por detrás. O disco de corte pode causar um contra-golpe se cortar acidentalmente tubulações de gás ou de água, cabos eléctricos ou outros objectos. Advertências especiais de segurança específicas para lixar com lixa de papel Não utilizar lixas de papel demasiado grandes, mas sem- pre seguir as indicações do fabricante sobre o tamanho correcto das lixas de papel. Lixas de papel, que sobres- saem dos cantos do prato abrasivo, podem causar lesões, assim como bloquear e rasgar as lixas de papel ou levar a um contra-golpe. Advertências especiais de segurança específicas para trabalhar com escovas de arame Esteja ciente de que a escova de arame também perde pedaços de arame durante a utilização normal. Não sobrecarregue os arames exercendo uma força de pres- são demasiada. Pedaços de arame a voar, podem pene- trar facilmente em roupas finas e/ou na pele. Se for recomendável uma capa de protecção, deverá evi- tar que a escova de arame entre em contacto com a capa de protecção. O diâmetro das escovas em forma de prato ou de tacho pode aumentar devido à força de pressão e às forças centrífugas. Outras indicações de segurança Usar camadas intermediárias elásticas, se forem forneci- das junto com o rebolo. Assegure-se de que as ferramentas de trabalho sejam montadas de acordo com as instruções do fabricante. É necessário que as ferramentas de trabalho montadas possam girar livremente. Ferramentas de trabalho incor- rectamente montadas podem soltar-se durante o traba- lho e ser atiradas para longe. Tratar os rebolos com cuidado e guardá-los de acordo com as indicações do fabricante. Rebolos danificados podem rachar e estoirar durante o trabalho. Ao utilizar ferramentas de trabalho com adaptador de rosca, observe que a rosca da ferramenta de trabalho seja suficientemente comprida para aceitar o compri- mento do veio da ferramenta eléctrica. A rosca da ferra- menta de trabalho deve corresponder à rosca do fuso. Ferramentas de trabalho incorrectamente montadas podem se soltar durante o funcionamento e causar lesões. Tenha atenção com cabos eléctricos, tubos de gás e de água escondidos. Controlar a área de trabalho com p. ex. um detector de metal, antes de iniciar o trabalho. Usar um equipamento de aspiração estacionário, soprar frequentemente as aberturas de ventilação e conectar um disjuntor de corrente de avaria. Em casos de aplica- ções extremas, é possível que, durante o processamento de metais, se deposite pó condutivo no interior da ferra- menta eléctrica. O isolamento de protecção da ferra- menta eléctrica pode ser prejudicado. É proibido aparafusar ou rebitar placas e símbolos na fer- ramenta eléctrica. Um isolamento danificado não ofe- rece qualquer protecção contra choques eléctricos. Utilizar placas adesivas. Sempre trabalhar com o punho adicional. O punho adi- cional garante uma condução fiável da ferramenta eléctri- ca. Controlar, antes de colocar em funcionamento, se o cabo de rede e a ficha de rede apresentam danos. Recomendação: Sempre operar a ferramenta eléctrica por meio de um disjuntor de corrente de avaria (RCD) com corrente de avaria de dimensionamento de 30 mA ou menos. OBJ_BUCH-0000000033-003.book Page 51 Thursday, February 6, 2014 9:58 AM52

Vibração da mão e do braço O nível de oscilações indicado nestas instruções de servi- ço foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de aparelhos. Ele também é apro- priado para uma avaliação preliminar da carga de vibra- ções. O nível de vibrações indicado representa as aplicações principais da ferramenta eléctrica. Se a ferramenta eléctri- ca for utilizada para outras aplicações, com outras ferra- mentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar nitidamente o impacto de vibrações durante o completo período de trabalho. Para uma avaliação exacta do impacto de vibrações, tam- bém deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona sem estar realmente a ser empregado. Isto pode reduzir nitidamente o impacto de vibrações durante o completo período de tra- balho. Como medidas de segurança adicionais para a protecção do operador contra o efeito das vibrações, deveria deter- minar por exemplo: Manutenção de ferramentas eléctri- cas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho. Manuseio de pós nocivos Durante processos de desbaste de material são produzi- dos pós que podem ser nocivos à saúde. O contacto ou a inalação de alguns pós, como p. ex. de asbesto ou materiais que contêm asbesto, de pinturas que contêm chumbo, de metal, de alguns tipos de madeira, de minerais, de partículas de silicato de substâncias minerais, de solventes de tintas, de preservantes de madeira e de antifouling para veículos aquáticos, podem provocar reac- ções alérgicas em pessoas e/ou doenças das vias respira- tórias, cancro e danos de reprodução. O risco devido à inalação de pós depende da exposição. Utilize uma aspi- ração apropriada para os pó produzido, assim como um equipamento de protecção pessoal e assegure uma boa ventilação do local de trabalho. O processamento de materiais que contêm asbesto só deve ser realizado por pessoal especializado. Em condições desfavoráveis é possível que pó de madeira e pó de metal leve, misturas quentes de pó de lixa e subs- tâncias químicas possam se inflamar ou causar uma explo- são. Evite voo de faíscas na direcção do contentor de pó, assim como o sobreaquecimento da ferramenta eléctrica e do material a ser lixado, esvaziar o contentor de pó a tempo e observe as indicações de trabalho do fabricante do material, assim como as directivas para os materiais a serem trabalhados, vigentes no seu país. Instruções de serviço. O bloqueio de rearranque evita que a rebarbadora possa arrancar automaticamente, caso, durante o funciona- mento, ocorrer uma interrupção da alimentação de rede, mesmo que apenas breve, se p. ex. a ficha de rede tiver sido puxada da tomada. WSG20/WSG25: Só premir o botão de travamento com o motor parado (veja página 5). WSB20/WSB25: Girar a unidade de aperto com a alavanca de aperto rápi- do aberta. Apertar a unidade de aperto com a mão, até sentir que engate. Deslocar a alavanca de aperto rápido de volta até engatar (veja página 6). Notas: O sistema de tramento electrónico EBS inicia o efeito de travamento, curto tempo após a paragem da fer- ramenta eléctrica e pára o rebolo dentro de poucos segundos. Se a alimentação de corrente eléctrica for interrompida durante o funcionamento ou se a ficha de rede for puxada durante o funcionamento, o rebolo continua a se movimentar sem ser travado. Manutenção e serviço pós-venda. No caso de aplicações extremas, é possível que durante o processamento de metais se depo- site pó condutivo no interior da ferramenta eléctrica. O isolamento de protecção da ferramenta eléc- trica pode ser prejudicado. Sopre o interior da ferra- menta eléctrica em intervalos regulares, através das aberturas de ventilação, com ar comprimido seco e isento de óleo e intercalar um disjuntor de corrente de avaria (FI). WSB20/WSB25: Desatarraxar a unidade de aperto com a mão, para protegê-la contra danos e sujidade. Se o cabo de conexão da ferramenta eléctrica estiver danificado, deverá ser substituido por um cabo de cone- xão especialmente disposto, adquirível no serviço pós- venda FEIN. A actual lista de peças sobressalentes desta ferramenta eléctrica se encontra na internet em www.fein.com. As seguintes peças podem ser substituídas pelo utente: Ferramentas de trabalho, punho adicional, unidade de aperto ou flanges de aperto, cobertura de protecção Garantia de evicção e garantia. A garantia de evicção para este produto é válida con- forme as regras legais no país onde é colocado em funcio- namento. Além disso, a FEIN oferece uma garantia conforme a declaração de garantia do fabricante FEIN. É possível que o volume de fornecimento da sua ferra- menta eléctrica só contenha uma parte dos acessórios descritos ou ilustrados nesta instrução de serviço. Declaração de conformidade. A firma FEIN declara, em responsabilidade exclusiva, que este produto corresponde às respectivas especificações indicadas na última página desta instrução de serviço. Documentação técnica em: C. & E. FEIN GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd Protecção do meio ambiente, eliminação. Embalagens, ferramentas eléctricas a serem deitadas fora e acessórios velhos devem ser encaminhados a uma reci- clagem ecológica. OBJ_BUCH-0000000033-003.book Page 52 Thursday, February 6, 2014 9:58 AM53

Selecção de acessórios (veja páginas 12– 13). Só utilizar acessórios originais da FEIN. O acessório deve ser destinado para o tipo da ferramenta eléctrica. A Disco de desbaste, prato abrasivo de lamelas (só utilizar com a cobertura de protecção montada) B Escova de arame de aço (só utilizar com a capa de protecção montada) C Prato de apoio para discos abrasivos de fibra, discos abrasivos de fibra (só aplicar com o dispositivo de aperto fornecido para o prato de apoio, só utilizar com a protecção para as mãos ou com a capa de protecção montada) D Disco de lixar com velcro, folhas de lixar adesivas, não-tecido adesivo (só com a protecçã para a mão montada) E Escova de tacho de arame de aço, rodas abrasivas e lamelas (só utilizar com a protecção para as mãos montada) F Disco de corte (só utilizar com a capa de protecção de corte montada) OBJ_BUCH-0000000033-003.book Page 53 Thursday, February 6, 2014 9:58 AM54
