MANUAL DE USUARIO WSG 25180 Fein

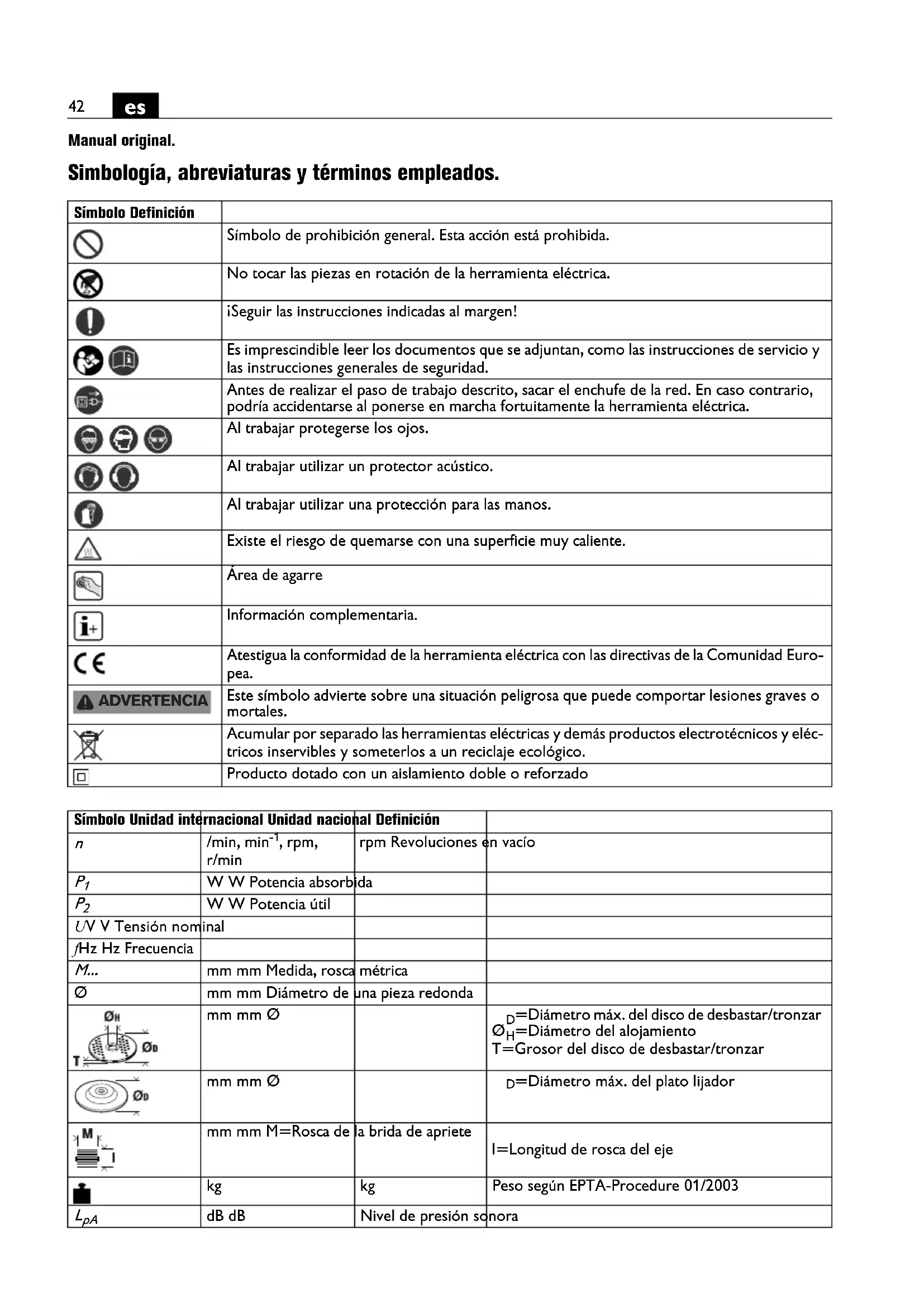

Manual original. Simbología, abreviaturas y términos empleados. Símbolo Definición Símbolo de prohibición general. Esta acción está prohibida. No tocar las piezas en rotación de la herramienta eléctrica. ¡Seguir las instrucciones indicadas al margen! Es imprescindible leer los documentos que se adjuntan, como las instrucciones de servicio y las instrucciones generales de seguridad. Antes de realizar el paso de trabajo descrito, sacar el enchufe de la red. En caso contrario, podría accidentarse al ponerse en marcha fortuitamente la herramienta eléctrica. Al trabajar protegerse los ojos. Al trabajar utilizar un protector acústico. Al trabajar utilizar una protección para las manos. Existe el riesgo de quemarse con una superficie muy caliente. Área de agarre Información complementaria. Atestigua la conformidad de la herramienta eléctrica con las directivas de la Comunidad Euro- pea. Este símbolo advierte sobre una situación peligrosa que puede comportar lesiones graves o mortales. Acumular por separado las herramientas eléctricas y demás productos electrotécnicos y eléc- tricos inservibles y someterlos a un reciclaje ecológico. Producto dotado con un aislamiento doble o reforzado ADVERTENCIA Símbolo Unidad internacional Unidad nacional Definición

, rpm, r/min rpm Revoluciones en vacío

W W Potencia útil U V V Tensión nominal f Hz Hz Frecuencia M... mm mm Medida, rosca métrica Ø mm mm Diámetro de una pieza redonda mm mm Ø

=Diámetro máx. del disco de desbastar/tronzar

=Diámetro máx. del plato lijador mm mm M=Rosca de la brida de apriete l=Longitud de rosca del eje kg kg Peso según EPTA-Procedure 01/2003

Para su seguridad. Lea íntegramente estas adverten- cias de peligro e instrucciones. En caso de no atenerse a las advertencias de seguridad siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave. Guardar todas las advertencias de peligro e instrucciones para futuras consultas. No utilice esta herramienta eléctrica sin haber leído con detenimiento y haber entendido íntegramente estas instrucciones de servicio, así como las “Ins- trucciones generales de seguridad” (nº de documento 3 41 30 054 06 1) adjuntas. Guarde la documentación citada para posteriores consultas y entrégueselas al usua- rio en caso de prestar o vender la herramienta eléctrica. Observe también las respectivas prescripciones contra accidentes de trabajo vigentes en su país. Utilización reglamentaria de la herramienta eléc- trica: Amoladora angular portátil para el amolado o desbaste en seco y para el tronzado de metal y piedra en lugares cubiertos con los útiles y accesorios homologados por FEIN. Esta herramienta eléctrica es apta además para ser utili- zada con grupos electrógenos de alterna siempre que dis- pongan de suficiente potencia y cumplan los requisitos según norma ISO 8528 para la clase de ejecución G2. Deberá prestarse especial atención a no sobrepasar el coeficiente de distorsión máximo del 10 % establecido en dicha norma. En caso de duda consulte los datos del grupo utilizado por Ud. Instrucciones de seguridad comunes para el amo- lado, lijado, pulido, tronzado y el trabajo con cepi- llos de alambre Esta herramienta eléctrica ha sido concebida para amo- lar, lijar, trabajar con cepillos de alambre y para tronzar. Observe todas las indicaciones de seguridad, instruccio- nes, ilustraciones y datos que se suministran con el apa- rato. Si no se tienen en cuenta las recomendaciones de seguridad descritas, puede electrocutarse, producirse un incendio y/o sufrir graves lesiones. Esta herramienta eléctrica no es apta para pulir. La utili- zación de la herramienta eléctrica en trabajos para los que no ha sido prevista puede provocar un accidente. No emplee accesorios diferentes de aquellos que el fabri- cante haya previsto o recomendado especialmente para esta herramienta eléctrica. El mero hecho de que sea acoplable un accesorio a su herramienta eléctrica no implica que su utilización resulte segura. Las revoluciones admisibles del útil deberán ser como mínimo iguales a las revoluciones máximas indicadas en la herramienta eléctrica. Aquellos accesorios que giren a unas revoluciones mayores a las admisibles pueden llegar a romperse y salir despedidos. El diámetro exterior y el grosor del útil deberán corres- ponder con las medidas indicadas para su herramienta eléctrica. Los útiles de dimensiones incorrectas no pue- den protegerse ni controlarse con suficiente seguridad. Los útiles de fijación a rosca deberán ajustar exacta- mente en la rosca del husillo. Si el útil es de montaje por brida su diámetro de alojamiento deberá corresponder al diámetro de centrado de la brida. Los útiles que no ajus- ten exactamente en el husillo giran descentrados y gene- ran unas vibraciones muy fuertes que pueden hacerle perder el control sobre la herramienta eléctrica. No use útiles dañados. Antes de cada uso inspeccione el estado de los útiles con el fin de detectar, p. ej., si están desportillados o fisurados los útiles de amolar, si está agrietado o muy desgastado el plato lijador, o si las púas de los cepillos de alambre están flojas o rotas. Si se le cae la herramienta eléctrica o el útil, inspeccione si han sufrido algún daño o monte otro útil en correctas condi- ciones. Una vez controlado y montado el útil sitúese Vd. y las personas circundantes fuera del plano de rotación del útil y deje funcionar la herramienta eléctrica en vacío, a las revoluciones máximas, durante un minuto. Por lo regular, aquellos útiles que estén dañados suelen rom- perse al realizar esta comprobación. Utilice un equipo de protección personal. Dependiendo del trabajo a realizar use una careta, una protección para los ojos, o unas gafas de protección. Si procede, emplee una mascarilla antipolvo, protectores auditivos, guantes de protección o un mandil especial adecuado para prote- gerle de los pequeños fragmentos que pudieran salir pro- yectados al desprenderse del útil o pieza. Las gafas de protección deberán ser indicadas para protegerle de los fragmentos que pudieran salir despedidos al trabajar. La mascarilla antipolvo o respiratoria deberá ser apta para fil- trar las partículas producidas al trabajar. La exposición prolongada al ruido puede provocar sordera.

dB dB Nivel de potencia acústica

pCpeak dB dB Valor máx. de nivel sonoro K... Inseguridad m/s

Valor de vibraciones emitidas según EN 60745 (suma vectorial de tres direcciones) h,AG m/s

Vibraciones promedio generadas al amolar h,DS m/s

Vibraciones promedio emitidas al lijar con hoja de lija m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Unidades básicas y unidades derivadas del sistema internacional de unidades SI. Símbolo Unidad internacional Unidad nacional Definición ADVERTENCIA OBJ_BUCH-0000000033-003.book Page 43 Thursday, February 6, 2014 9:58 AM44

Cuide que las personas en las inmediaciones se manten- gan a suficiente distancia de la zona de trabajo. Toda persona que acceda a la zona de trabajo deberá utilizar un equipo de protección personal. Podrían ser lesionadas, incluso fuera del área de trabajo inmediato, al salir pro- yectados fragmentos de la pieza de trabajo o del útil. Únicamente sujete el aparato por las empuñaduras aisla- das al realizar trabajos en los que el útil pueda tocar con- ductores eléctricos ocultos o el propio cable del aparato. El contacto con conductores bajo tensión puede hacer que las partes metálicas del aparato le provoquen una descarga eléctrica. Mantenga el cable de red alejado del útil en funciona- miento. En caso de que Vd. pierda el control sobre la herramienta eléctrica puede llegar a cortarse o enredarse el cable de red con el útil y lesionarle su mano o brazo. Jamás deposite la herramienta eléctrica antes de que el útil se haya detenido por completo. El útil en funciona- miento puede llegar a tocar la base de apoyo y hacerle perder el control sobre la herramienta eléctrica. No deje funcionar la herramienta eléctrica mientras la transporta. El útil en funcionamiento podría lesionarle al engancharse accidentalmente con su vestimenta. Limpie periódicamente las rejillas de refrigeración de su herramienta eléctrica. El ventilador del motor aspira polvo hacia el interior de la carcasa, por lo que, en caso de una acumulación fuerte de polvo metálico, ello puede provocarle una descarga eléctrica. No utilice la herramienta eléctrica cerca de materiales combustibles. Las chispas producidas al trabajar pueden llegar a incendiar estos materiales. No emplee útiles que requieran ser refrigerados con líqui- dos. La aplicación de agua u otros refrigerantes líquidos puede comportar una descarga eléctrica. Causas del retroceso y advertencias al respecto El retroceso es una reacción brusca que se produce al atascarse o engancharse el útil, como un disco de amolar, plato lijador, cepillo, etc. Al atascarse o engancharse el útil en funcionamiento, éste es frenado bruscamente. Ello puede hacerle perder el control sobre la herramienta eléctrica y hacer que ésta salga impulsada en dirección opuesta al sentido de giro que tenía el útil. En el caso, p. ej., de que un disco amolador se atasque o bloquee en la pieza de trabajo, puede suceder que el canto del útil que penetra en el material se enganche, pro- vocando la rotura del útil o el retroceso del aparato. Según el sentido de giro y la posición del útil en el momento de bloquearse puede que éste resulte despe- dido hacia, o en sentido opuesto al usuario. En estos casos puede suceder que el útil incluso llegue a romperse. El retroceso es ocasionado por la aplicación o manejo incorrecto de la herramienta eléctrica. Es posible evitarlo ateniéndose a las medidas preventivas que a continuación se detallan. Sujete con firmeza la herramienta eléctrica y mantenga su cuerpo y brazos en una posición propicia para resistir las fuerzas de reacción. Si forma parte del aparato, uti- lice siempre la empuñadura adicional para poder sopor- tar mejor las fuerzas de retroceso, además de los pares de reacción que se presentan en la puesta en marcha. El usuario puede controlar las fuerzas de retroceso y de reacción si toma unas medidas preventivas oportunas. Jamás aproxime su mano al útil en funcionamiento. En caso de un retroceso, el útil podría lesionarle la mano. No se sitúe dentro del área hacia el que se movería la herramienta eléctrica al retroceder bruscamente. Al retroceder bruscamente, la herramienta eléctrica saldrá despedida desde el punto de bloqueo en dirección opuesta al sentido de giro del útil. Tenga especial precaución al trabajar esquinas, cantos afilados, etc. Evite que el útil de amolar rebote contra la pieza de trabajo o que se atasque. En las esquinas, cantos afilados, o al rebotar, el útil en funcionamiento tiende a atascarse. Ello puede hacerle perder el control o causar un retroceso del útil. No utilice hojas de sierra para madera ni otros útiles den- tados. Estos útiles son propensos al retroceso y pueden hacerle perder el control sobre la herramienta eléctrica. Instrucciones de seguridad específicas para ope- raciones de amolado y tronzado Use exclusivamente útiles homologados para su herra- mienta eléctrica, en combinación con la carcasa de pro- tección prevista para estos útiles. Los útiles que no fueron diseñados para su uso en esta herramienta eléctri- ca pueden quedar insuficientemente protegidos y supo- nen un riesgo. Los discos de desbaste con centro deprimido deberán montarse de forma que su superficie de trabajo no sobre- salga frontalmente del borde de la carcasa de protección. Un disco desbaste impropiamente montado que sobre- salga por el frente de la carcasa de protección no puede protegerse suficientemente. La carcasa de protección deberá fijarse firmemente a la herramienta eléctrica y orientarse de modo que ofrezca una seguridad máxima cubriendo para ello lo máximo posible la parte del útil a la que queda expuesta el usua- rio. La carcasa de protección sirve para proteger al usua- rio de los fragmentos que puedan desprenderse del útil, del contacto accidental con éste, y de las chispas que pudieran incendiar su ropa. Solamente emplee el útil para aquellos trabajos para los que fue concebido. Por ejemplo, no emplee las caras de los discos tronzadores para amolar. En los útiles de tron- zar, el arranque de material se lleva a cabo con los bordes del disco. Si estos útiles son sometidos a un esfuerzo late- ral, ello puede provocar su rotura. Siempre use para el útil seleccionado una brida en per- fecto estado con las dimensiones y forma correctas. Una brida adecuada soporta convenientemente el útil redu- ciendo así el peligro de rotura. Las bridas para discos tronzadores pueden ser diferentes de aquellas para otros discos de amolar. OBJ_BUCH-0000000033-003.book Page 44 Thursday, February 6, 2014 9:58 AM45

No intente aprovechar los discos amoladores de otras herramientas eléctricas más grandes, aunque su diáme- tro exterior se haya reducido suficientemente por el des- gaste. Los discos amoladores destinados para herramientas eléctricas grandes no son aptos para sopor- tar las velocidades periféricas más altas a las que trabajan las herramientas eléctricas más pequeñas, y pueden llegar a romperse. Instrucciones de seguridad adicionales específicas para el tronzado Evite que se bloquee el disco tronzador y una presión de aplicación excesiva. No intente realizar cortes demasiado profundos. Al solicitar en exceso el disco tronzador éste es más propenso a ladearse, bloquearse, a retroceder bruscamente, o a romperse. No se coloque delante o detrás del disco tronzador en funcionamiento, alineado con la trayectoria del corte. Mientras que al cortar, el disco tronzador es guiado en sentido opuesto a su cuerpo, en caso de un retroceso el disco tronzador y la herramienta eléctrica son impulsados directamente contra Ud. Si el disco tronzador se bloquea, o si tuviese que inte- rrumpir su trabajo, desconecte la herramienta eléctrica y manténgala en esa posición, sin moverla, hasta que el disco tronzador se haya detenido por completo. Jamás intente sacar el disco tronzador en marcha de la ranura de corte, ya que ello puede provocar que éste retroceda bruscamente. Investigue y subsane la causa del bloqueo. No intente proseguir el corte, estando insertado el disco tronzador en la ranura de corte. Una vez fuera de la ranura de corte, espere a que el disco tronzador haya alcanzado las revoluciones máximas, y prosiga entonces el corte con cautela. En caso contrario el disco tronzador podría bloquearse, salirse de la ranura de corte, o retro- ceder bruscamente. Soporte las planchas u otras piezas de trabajo grandes para reducir el riesgo de bloqueo o retroceso del disco tronzador. Las piezas de trabajo grandes tienden a cur- varse por su propio peso. La pieza de trabajo deberá apo- yarse desde abajo a ambos lados tanto cerca de la línea de corte como en los bordes. Proceda con especial cautela al realizar recortes “por inmersión” en paredes o superficies similares. El disco tronzador puede retroceder bruscamente al tocar tube- rías de gas o agua, conductores eléctricos, u otros obje- tos. Instrucciones de seguridad específicas para traba- jos con hojas lijadoras No use hojas lijadoras más grandes que el soporte, ate- niéndose para ello a las dimensiones que el fabricante recomienda. Las hojas lijadoras de un diámetro mayor que el plato lijador pueden provocar un accidente, fisu- rarse, o causar un retroceso brusco del aparato. Instrucciones de seguridad específicas para el tra- bajo con cepillos de alambre Considere que las púas de los cepillos de alambre pueden desprenderse también durante un uso normal. No fuerce las púas ejerciendo una fuerza de aplicación excesiva. Las púas desprendidas pueden traspasar muy fácilmente tela delgada y/o la piel. En caso de recomendarse el uso de una carcasa de pro- tección, evite que el cepillo de alambre alcance a rozar contra la carcasa de protección. Los cepillos de plato y de vaso pueden aumentar su diámetro por efecto de la presión de aplicación y de la fuerza centrífuga. Instrucciones de seguridad adicionales Utilice los platos elásticos intermedios si éstos se sumi- nistran junto con el útil de amolar. Asegúrese de que los útiles vayan montados según ins- trucciones del fabricante. Los útiles montados deberán girar sin rozar en ningún lado. Los útiles incorrectamente montados pueden aflojarse durante el trabajo y salir des- pedidos. Trate cuidadosamente los útiles y guárdelos según ins- trucciones del fabricante. Los útiles dañados pueden fisu- rarse y desintegrarse durante el trabajo. En los útiles dotados con una rosca de fijación, observe que la longitud de la misma sea suficiente para que pueda penetrar hasta el fondo el husillo de la herra- mienta eléctrica. El útil deberá tener el mismo tipo de rosca de fijación que el husillo. Los útiles incorrecta- mente montados pueden aflojarse durante el funciona- miento y causar accidentes. Preste atención a los conductores eléctricos y a las tube- rías de agua y gas ocultas. Antes de comenzar a trabajar explore la zona de trabajo, p. ej., con un detector de metales. Utilice un equipo de aspiración estacionario, limpie con frecuencia las rejillas de refrigeración, y conecte la herramienta eléctrica a través de un interruptor diferen- cial (FI). En caso de trabajar metales bajo unas condicio- nes extremas puede llegar a depositarse polvo conductor de corriente en el interior de la herramienta eléctrica. Ello puede mermar la eficacia del aislamiento de protección de la herramienta eléctrica. Esta prohibido fijar rótulos o señales a la herramienta eléctrica con tornillos o remaches. Un aislamiento daña- do no le protege de una electrocución. Emplee etiquetas autoadhesivas. Siempre use la empuñadura adicional al trabajar. La empuñadura adicional permite guiar con seguridad la herramienta eléctrica. Antes de la puesta en marcha inspeccione si están daña- dos el cable de red y el enchufe. Recomendación: Siempre opere la herramienta eléctrica a través de un interruptor diferencial (RCD) con una corriente de disparo máxima de 30 mA. OBJ_BUCH-0000000033-003.book Page 45 Thursday, February 6, 2014 9:58 AM46

Vibraciones en la mano/brazo El nivel de vibraciones indicado en estas instrucciones ha sido determinado según el procedimiento de medición fijado en la norma EN 60745 y puede servir como base de comparación con otras herramientas eléctricas. Tam- bién es adecuado para estimar provisionalmente la emi- sión de vibraciones. El nivel de vibraciones indicado ha sido determinado para las aplicaciones principales de la herramienta eléctrica. Por ello, el nivel de vibraciones puede ser diferente si la herramienta eléctrica se utiliza en otras aplicaciones, con útiles diferentes, o si el mantenimiento de la misma fuese deficiente. Ello puede suponer un aumento drástico de la emisión de vibraciones durante el tiempo total de trabajo. Para determinar con exactitud la emisión de las vibracio- nes, es necesario considerar también aquellos tiempos en los que el aparato esté desconectado, o bien, esté en fun- cionamiento, pero sin ser utilizado realmente. Ello puede suponer una disminución drástica de la emisión de vibra- ciones durante el tiempo total de trabajo. Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejem- plo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuencias de trabajo. Manipulación con materiales peligrosos Al trabajar con esta herramienta en desbaste de material se genera polvo que puede ser peligroso. El contacto o inspiración de ciertos materiales en polvo como, p. ej., el amianto o los materiales que lo conten- gan, pinturas con plomo, metales, ciertos tipos de madera, minerales, partículas de sílice de materiales a base de mineral, disolventes de pintura, conservadores de la madera y antifouling para embarcaciones puede provocar en las personas reacciones alérgicas y/o enfermedades respiratorias, cáncer, daños congénitos o trastornos reproductivos. El riesgo derivado de la inspiración de material en polvo depende de la frecuencia de exposición al mismo. Utilice un sistema de aspiración apropiado para el polvo producido en combinación con un equipo de protección personal y cuide que esté bien ventilado el puesto de trabajo. Se recomienda que los materiales que contengan amianto sean procesados por especialistas. El polvo de madera y el de aleaciones ligeras, así como la mezcla de sustancias químicas con material en polvo caliente pueden llegar a autoinflamarse o provocar una explosión. Evite el salto de chispas en dirección al depó- sito de polvo así como el sobrecalentamiento de la herra- mienta eléctrica y de la pieza a lijar, vacíe con suficiente antelación el depósito de polvo, respete las instrucciones de trabajo del fabricante del material y las prescripciones vigentes en su país sobre los materiales a trabajar. Indicaciones para el manejo. Si durante el funcionamiento de la amoladora ésta hubiese dejado de alimentarse, incluso brevemente, p. ej., al sacar el enchufe de la red, la protección contra rearran- que se encarga de que al volver a alimentarse la amola- dora, ésta no vuelva a conectarse automáticamente. WSG20/WSG25: Únicamente accione el botón de enclavamiento estando detenido el motor (ver página 5). WSB20/WSB25: Enrosque la unidad de sujeción teniendo abierta la palanca de fijación rápida. Apriete a mano la unidad de sujeción hasta percibir un ruido de carraca. Abata hacia atrás la palanca de fijación rápida hasta enclavarla (ver página 6). Indicaciones: El sistema de frenado electrónico EBS, des- pués de un breve retardo, comienza a frenar la herra- mienta eléctrica en marcha por inercia y detiene el útil dentro de unos pocos segundos. El efecto de frenado se anula, en caso de que durante el funcionamiento de la herramienta se corte el fluido eléc- trico, o al sacar el enchufe de la red. Reparación y servicio técnico. En caso de trabajar metales bajo unas condicio- nes extremas puede llegar a depositarse polvo conductor de corriente en el interior de la herramienta eléctrica. Ello puede mermar la eficacia del aislamiento de protección de la herramienta eléctrica. Limpie con frecuencia el interior de la herramienta eléc- trica soplando aire comprimido seco y exento de aceite por las rejillas de refrigeración, y conecte la herramienta eléctrica a través de un interruptor diferencial (FI). WSB20/WSB25: Enrosque a mano la unidad de sujeción para protegerla contra daños y de la suciedad. En caso de que se dañe el cable de conexión de la herra- mienta eléctrica es necesario sustituirlo por un cable de repuesto original adquirible a través de uno de los servi- cios técnicos FEIN. La lista de piezas de refacción actual para esta herramienta eléctrica la encuentra en internet bajo www.fein.com. Si fuese preciso, puede sustituir Ud. mismo las piezas siguientes: Útiles, empuñadura adicional, unidad de sujeción o bridas de sujeción, carcasa de protección Garantía. La garantía del producto se realiza de acuerdo a las regu- laciones legales vigentes en el país de adquisición. Adicio- nalmente, FEIN ofrece una garantía ampliada de acuerdo con la declaración de garantía del fabricante FEIN. El material de serie suministrado con su herramienta eléc- trica puede que no corresponda en su totalidad al mate- rial descrito o mostrado en estas instrucciones de servicio. Declaración de conformidad. La empresa FEIN declara bajo su propia responsabilidad que este producto cumple con las disposiciones pertinen- tes detalladas en la última página de estas instrucciones de servicio. Expediente técnico en: C. & E. FEIN GmbH, C-DB_IA, D-73529 Schwäbisch Gmünd Protección del medio ambiente, eliminación. Los embalajes, y las herramientas eléctricas y accesorios inservibles deberán entregarse a los puntos de recogida correspondientes para que puedan ser sometidos a un reciclaje ecológico. OBJ_BUCH-0000000033-003.book Page 46 Thursday, February 6, 2014 9:58 AM47

Accesorios disponibles (ver páginas 12 – 13). Únicamente utilice accesorios originales FEIN. Los acce- sorios deberán ser los apropiados para el tipo de herra- mienta eléctrica utilizado. A Disco de desbastar, rueda abrasiva de láminas (emplear solamente teniendo montada la carcasa de protección) B Cepillo de vaso de alambre de acero (emplear solamente teniendo montada la carcasa de protección) C Plato soporte para hojas lijadoras de fibra, hojas lijado- ras de fibra (usar únicamente con los elementos de sujeción del plato de apoyo suministrados, utilizar solamente teniendo montada la protección para las manos o la carcasa de protección) D Plato lijador con cierre Velcro, hojas de lijar y vellón de lijar con cierre de cardillo (utilizar solamente teniendo montada la protección para las manos) E Cepillo de vaso con alambre de acero, rueda abrasiva de láminas (emplear únicamente teniendo montada la protección para las manos) F Disco de tronzar (emplear únicamente teniendo montada la carcasa de protección para discos tronzadores) OBJ_BUCH-0000000033-003.book Page 47 Thursday, February 6, 2014 9:58 AM48
