Tipo de produto	Sintonizador FM/AM estéreo
Marca	Sony
Modelo	ST-SE700
Dimensões (L × A × P)	430 × 82 × 295 mm
Peso	2,9 kg
Alimentação	220-230 V CA, 50/60 Hz, 12 W
Faixas de recepção	FM (87,5-108 MHz), OM (522-1611 kHz), OL (144-288 kHz)
Sensibilidade FM (mono/estéreo)	10,3 dBf (mono) / 38,5 dBf (estéreo)
Relação sinal/ruído FM	80 dB (mono), 76 dB (estéreo)
Distorção harmônica FM (Wide)	0,04% (mono), 0,05% (estéreo)
Número de predefinições	30 estações (3 bancos de 10)
Funções especiais	RDS, EON, PTY, memorização automática (AUTO-BETICAL), modo ASM
Exibição	Digital, indicador de sinal, nome da estação, relógio
Entradas de antena FM	Dois terminais (A e B) 75 ohms assimétrico
Entrada de antena AM	Terminais para antena de quadro
Saídas	Áudio estéreo (RCA), conector EON CONTROL OUT
Acessórios fornecidos	Cabo de áudio, antena de quadro AM, antena de fio FM, cabo EON
Manutenção e limpeza	Pano macio levemente úmido, detergente suave. Não usar solventes
Segurança	Não expor à umidade, desconectar em caso de líquido, manutenção por pessoal qualificado
Peças de reposição e reparabilidade	Reparo por um técnico qualificado apenas. Consulte seu revendedor Sony

Perguntas frequentes - STSE700 SONY

Como memorizar automaticamente as estações FM?

Pressione AUTO-BETICAL SELECT, selecione 'Sim' com o comando TUNING/SELECT, e pressione novamente AUTO-BETICAL SELECT. O sintonizador varre e memoriza até 30 estações FM e FM RDS.

Como melhorar a recepção FM?

Use a função ASM (Modo de Seleção Ativa) ou ajuste manualmente ANT ATT (atenuador) e IF BAND (largura de banda). Você também pode selecionar a antena FM A ou B através da tecla ANTENNA (apenas no ST-SE700).

O que fazer se o RDS não funcionar?

Verifique se você está em uma estação FM. O sinal pode estar muito fraco; tente reorientar a antena ou selecionar uma estação com sinal mais forte.

Como atribuir um nome personalizado a uma estação predefinida?

Sintonize a estação, pressione CHAR, use o comando TUNING/SELECT para escolher os caracteres, confirme com CHAR, pressione MEMORY e selecione o local de predefinição.

Como redefinir o sintonizador para as configurações de fábrica?

Desligue o aparelho. Mantenha pressionadas as teclas AUTO-BETICAL SELECT e 5 enquanto religa com POWER. Todas as predefinições são apagadas e o visor volta ao inglês.

Posso usar duas antenas FM diferentes?

Sim, o modelo ST-SE700 possui dois terminais FM ANTENNA (A e B). Você pode conectar duas antenas distintas e alternar entre elas com a tecla ANTENNA.

Como ouvir os boletins de trânsito (EON)?

Sintonize uma estação RDS com o indicador RDS TP visível, pressione TA para ativar o modo. O sintonizador muda automaticamente para os boletins de trânsito.

Como mudar o idioma do visor?

Desligue o sintonizador, mantenha a tecla 2 pressionada e religue com POWER. O visor alterna entre inglês e alemão.

O que fazer se 'No Preset' aparecer?

Isso significa que nenhuma estação está memorizada. Use a função AUTO-BETICAL SELECT ou memorize estações manualmente (veja a página 11 do manual).

Como limpar o sintonizador?

Use um pano macio levemente umedecido com uma solução detergente suave. Nunca use esponjas abrasivas, pó para esfregar ou solventes como álcool ou benzina.

MANUAL DE UTILIZADOR STSE700 SONY

Consejos para melhorar la recepcion de FM 10

Consejos para melhorar la recepción de FM

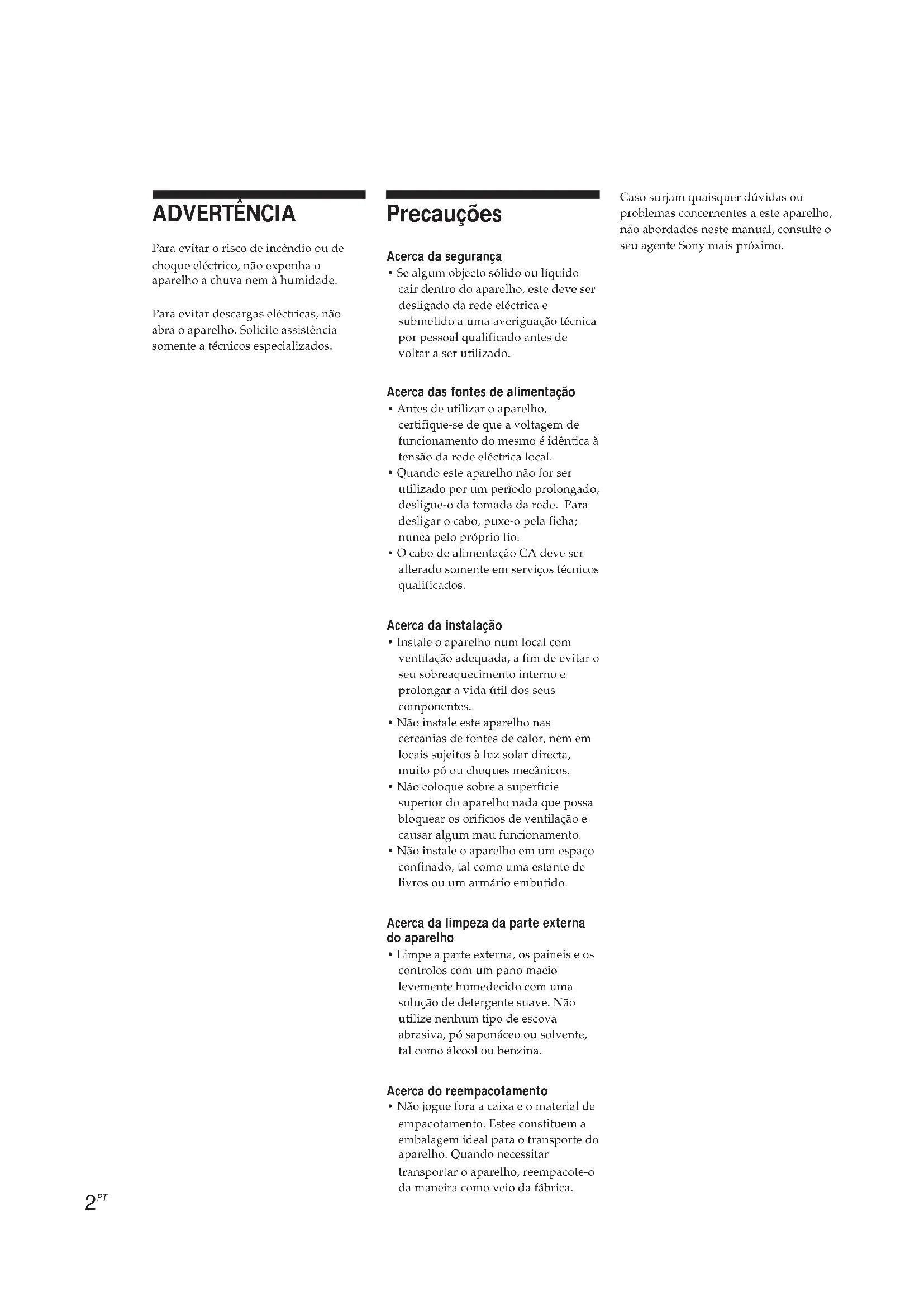

Para evitar o risco de incendio ou deCHOque electrico, nao exponha oaparelho a chuva nem ahumidade.

Para evaporar descargas eletricas, não abra o aparelho. Solicite assistencia somente a技术和 especializados.

Precauções

Acerca da segurarca

• Se algo umo objecto solido ou liquido cair dentro do aparcho, este deve ser desligado da rede eletrica e submetido a uma averiguação专业技术 por pessoal qualificado antes de voltar a ser realizado.

Acerca das fontes de alimentacao

• Antes de utiliser o aparelho, certificque-se de que a voltagem de funcionamento do mesmo é identica à tensão da rede electrica local.
• Quando este aparecido não for ser realizado por um perfeito prolongado, desligue-o da tomada da rede. Para desligar o cabo, puxe-oPGA ficha; nuncaaveled propriofo.
• O cabo de alimentacao CA deve ser alterado somente em serviços Tecnicos qualificados.

Acerca da instalacao

• Instale o aparecido num local com ventilação adequada, a fim de fazer o seu sobraqueccimento interno e prolongar a vidautil dos seu componentes.
• Não instale este aparelho nas cercanias de fontes de calor, não em locais sujeitos à luz solar直达, muito pouco ouCHOQUES MECAHICOS.
• Não coloque sobre a superficie superior do aparelho nada que possa bloquear os orificios de ventilação e fazer algo mau funciona.
• Não instale o aparecido em um espaço confinado, tal como uma estante de livros ou um armário embutido.

Acerca da limpeza da parte externa do aparelho

• Limpe a parte externa, os paineis e os controlos com um pano macio levamente humedecido com uma solucao de deterrente suave. Não utilize nenhum tipo de escova abrasiva, po saponaceo ou solventa, tal como alcool ou benzina.

• Não jogue fora caixa e o material de empacotamento. Estes constituem a embalagem ideal para o transporte do aparelho. Quando necessitar transporte o aparelho, reempacote-o da maneira como voio da fabrica.

Casou surjam quaisquer dudas ou problemas concerntes a este aparelho, nao abordados neste manual, consulte o seu agente Sony mais proximo.

Bem-vindo!

Agradecemos-lhePGAquisao do Sintonizador FM/AM Estereo FM da Sony. Antes deutilizarosteaparelho, leia atentamente estemanuale guardeo para futuras consultas.

Acercaarethemanual

As instruçõesneste manual descrevem a operação dos sintonizadores Sony ST-SE700,ST-SE500 e ST-SE300.A maior dos procedimentos valem para todos osTRS models. Entretanto,hafews procedimentos que podem ser aplicados somente a um oudoes dos sintonizadores.Tais casos estao claramente indicados (porexample, com os dizeres «sente no ST-SE700 e ST-SE500»).Verifique o número do modelo na parte frontal do seu sintonizador para saber quais as instruções que se aplicam ao seu aparheiro.O ST-SE700 é o Modeloutilizando para propósitos de ilustração.

Convenção

Indica conselho e lembretes para tornar as operações mais faceis.

INDICE

Preparativos

Desempacotamento 4

Ligação doSYSTEMA4

Selecao do主義者 em alemao 6

Armazenamento automatico de estações FM (seleção alfabetica automatica) 6

Operaçõesbasicas

Recepção de estações programadas 7

Personalização do主義者 8

Recepção de transmissões 9

Conselhos para a melhor recepcao de FM 10

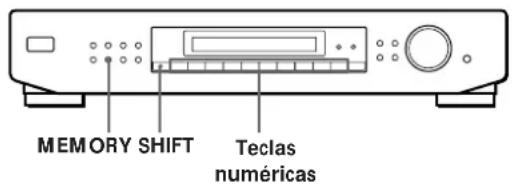

Programação de estações de rádio 11

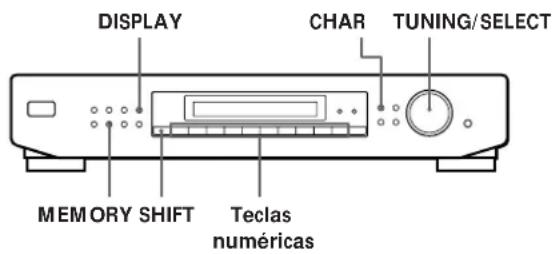

Intitulacao de estacoes programadas 11

Organização das estações programadas 12

Utilização do Sistema de dados radiofónicos (RDS) 13

Outras informacoes

Certifique-se de ter recebido os itens a seguir jinto com o seu sintonizador:

Cabo deligaço de audio (1)
- Antena de quadro AM (1)
- Antenna filiforme FM (1)
Cabo de ligaço EON (1) (Somente no ST-SE700/ST-SE500)

Ligação do Sistema

Medidas preliminares

• Desligue a alimentacao de todos os componentes antes de efectuar quaisquer ligações.
• Não ligue o cabo de alimentação CA antes de ter completing todas as ligações.
• Certifique-se de effetuar firmamente as ligações, a fim de fazer a captação de zumbidos ou interferências.
• Quando da ligação de um cabo de ligação de audio, certificado-se de combinar os terminais codificados por cores com as tomadas correspondentes: branco (esquerda) com branco; vermelho (direita) com vermelho.

Ligaoes da antenna AM

Esta secção descreve como ligar a antenna de quadro AM fornecida. Quanto à localização espeçica dos terminals AM ANTENNA, consulta a ilustração abaixo.

ST-SE700

ST-SE500/ST-SE300

O que é necessário?

• Antena de quadro AM (fornecida) (1)

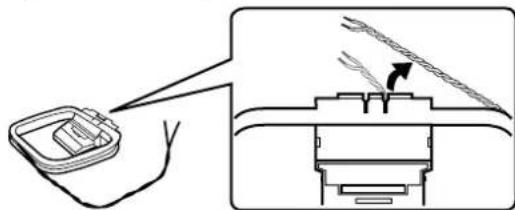

1 Antes de instalar a antenna fornecida, puxe o fio de chumbo para fora da abertura do quadro da antenna.

2 Desenrole 3 comprimentos do fio de chumbo trançado do quadro da antenna. Seja cuidadoso para desenrolar somente a seção trançada do fio de chumbo. Não desenrole mais do que 3 extensoes do mesmo. Ademais, sera cuidadoso para não destrança-lo.

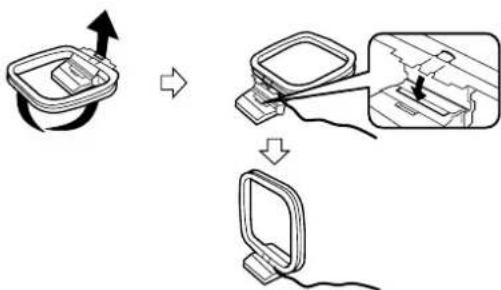

3 Instale a antenna fornecida tal como ilustrado abaixo.

4 Ligue a antenna de quadro AM aos terminais AM na parte posteriormente aparelho.

5 Ajuste a orientacao da antenna para a melhor recepcao.

A antenna de quadro AM possui uma directemidade que detecta o sinal mais intensamente a partir de algois angulos do que de outros. Ajuste a antenna para a orientacao que proporcione a melhor condição de recepcao.

Casou um ruido de alta tonalidade (ruido de batida) sera produzido durante gravações de transmissões AM, ajuste a posicao da antenna de quadro AM de modo que o ruido desapareça.

Caso more num edificio construido de concreto reforçado ou com uma estrutura de aço, pode não ser possível atingir uma boa recepçao, visto que as ondas de rádio tornam-se fracas em interiores. Neste caso, recomenda-se ligar uma antenna optional, tal como a Sony AN-1.

Para estações de dificil receção

Experimentepositionar a antenna de quadro durante a

sintonização. A instalação da antenna de quadro AM fornecida nas proxímedades de uma janela auxiliará o aprimoramento da qualidade de receção.

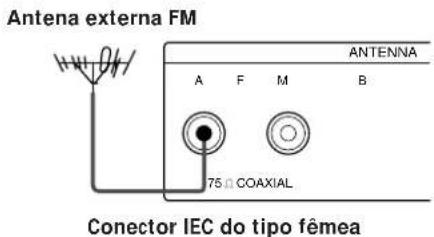

Ligaoes da antenna FM

Com uma antenna externa FM, pode-se obter uma melhor qualidade sonora nas transmissões de FM. Recomenda-se a utilização da antenna filiforme FM fornecida somente temporariamente, às que está instalada uma antenna externa FM. Quanto à localização esperácia do terminal FM ANTENNA, consulta a ilustração abaixo.

O que é necessário?

• Antena filiforme FM (fornecida) (1)

• Antena externa FM (não fornecida) (1) e cabo coaxial de 75 ohms com conductor IEC do tipo fêmea (não fornecido) (1)

Ligue a antenna filiforme FM fornecida ou uma antenna externa FM (venda avulsa) a um dos terminais FM na parte posteriormente aparecido.

Podem-se utilizes dos antenas FM (somente no ST-SE700)

Este sintonizador possui doit terminais FM ANTENNA, A e B, para autilização comDifferentestips de antenas FM. Porexample,pode-se ligaruma antenna externa à tomadaAe ligaruma antenna de caboàtomadaB.Podcse, ainda,comutaranenta duranteautilizaçãodo

mediador de sinal para determinar qual antenna oferece a melhor recepcao para una estacao em particular.

Ligação de um fio terra

Casoligueumaantena externa,certificque-se del ligar umfio terra (venda avulsa)ao terminal AM ANTENNA 出 (em adicao a antenna de quadro AM) paraa protecao contra relampagos.

Ligações do amplificador

Ligue o sintonizador a um amplificador. Certifique-se de desligar a alimentacao deodos equipamentos antes de efectuar a ligacao.Quanto a localização especifica dos terminais, consulte a ilustracao abaixo.

Quais os cabos necessários?

• Cabo de ligação de audio (fornecido) (1)

Liguc as fichas brancas as tomas brancas (L), e as fichas vermelhas, as tomas vermelhas (R). Insira as fichas completeness nas tomas; ligacoes frouxas poder causar interferencias.

Casopossua um amplificador Sony equipado com um terminal EON CONTROL IN (somente no ST-SE700 e no ST-SE500)

Utilize o cabo de ligaço EON fornecido para ligar o terminal EON CONTROL OUT do sintonizador ao terminal EON CONTROL do seu amplificador. Isto possibilitar-lhe-à'utilizar a funcao EON (consulte a pagina 13) durante a audicão de outros componentes.

(continua...)

Preparativos

Ligação do cabo de alimentação CA

Ligue o cabo de alimentacao CA a uma tomada da rede après completing todas as ligações precedas.

Selecao do主義者 em alemano

Pode-se optar entre o idioma ingês e o alemão para as indicações do主義ador. O idioma pré-ajustado na fabricá e o ingês. Para alterar a指示ação do主義ador para o alemão, execute os passos abaixo.

1 Carregue em POWER para desligar o sintonizador.
2 Enquanto mantém pressionada a tecla «2», carregue em POWER para ligar o sintonizador. «Deutsch» aparece no主義者.

Para returnar as indentacoes em inlgés

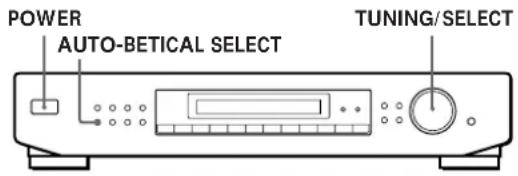

Armazenamento automatico de estações FM (seleção alfabetica automatica)

Com «Auto-betical select», pode-se armazenar automaticamente um total de 30 estações FM e FM RDS em ordem alfabetica, sem redundancies. Além do mais, «Auto-betical select» armazena somente as estações com os sinais mais nãoicos. Caso deseje armazenar

estáções FM ou AM (MW e LW) uma a uma, consulta «Recepção de transmissões» na网页 9 e «Programação de estáções de rádio» na网页 11.

1 Carregue em POWER para ligar o sintonizador.
2 Ligue o amplificador e selezione o modo TUNER.
3 Pressione AUTO-BETICAL SELECT.
ou aparece no主義者。
4Gire TUNING/SELECT para seleccionar «Yes»
5 Carregue em AUTO-BETICAL SELECT novamente. O sintonizador subpoena e armazenada todas as estações FM e FM RDS da região de transmissao. Para estações RDS, o sintonizador primeiro verifica quais as estações a transmitir o mesmo programa, e entao armazenada somente aquela com o sinal mais nitido. As estações RDS selecionadas são ordinadas em ordem alfabetica pesos respectivos nomes de programa de service, e entao recebem um��do de memoria de dois characteres.Consulte a pagina 13 quando a maiorres detalles sobre o RDS. Estacoes FM regulares recebam codigos de memoria de dois characteres e sao armazenadas aposo as estações RDS.

Para alterar a localização da, ou apagar a estação programada

Consulte «Organização das estações programadas» na págnica 12.

Notas

• Caso se desloque para uma outra regiao, repita este procedimento para armazenar as estagens da nova area.
• Quanto a detalles sobre a sintonização das estações armazenadas, consulta a págin7.
• Os ajustes ANTENNA, ANT ATT, IF BAND (somens no ST-SE700) e FM MODE也是非常 armazenados com a estação.
• Caso desloque a antenna après o armazenamento de estacoes mediante a utilizacao de «Auto-betical select», os ajustes armazenados podem perdar a sua validade. Neste caso, armazene novamente as estacoes.

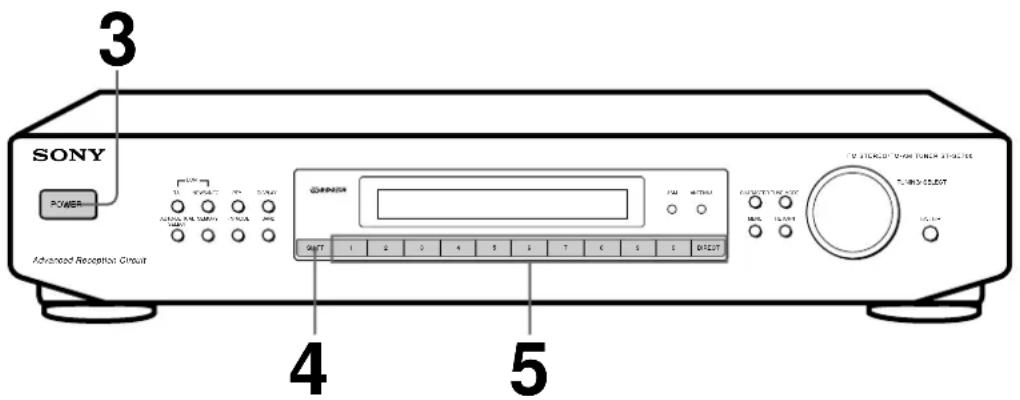

Recepção de estações programadas

Esta secção minha como receiveber estagens programadas.

• Para sintonizar uma estação não-programada, consulte «Recepção de transmissões» na párgina 9.

1 Certifique-se de ter efectuado as ligações do sintonizador e programado estasões. (Consulte as páginass 4 - 6 quando às ligações, e a páginá 6 ou 11, quando à programação.)
2 Ligue o amplificador e selezione o modo TUNER.
3 Pressione POWER para ligar o sintonizador.
4 Pressione SHIFT para selectionar A, B ou C.
5 Pressione o número de的记忆 desejado (1 - 0).

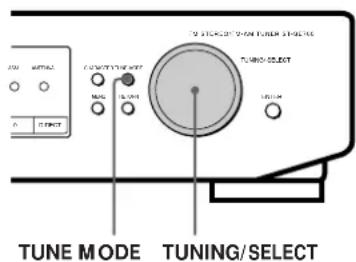

Para vericar as transmissões mediante a pesquisa das estações programadas

1 Pressione TUNE MODE repetidamente, de modo que a indentação «PRESET» apareça noestrador.
2 Gire TUNING/SELECT. A cada girar de TUNING/SELECT, uma estação programada é recebida e os ajustes (código de memória, frequência, nome da estação, etc.) aparecem no主義者。O medidor de sinal indica a intensidade do sinal de transmissao.

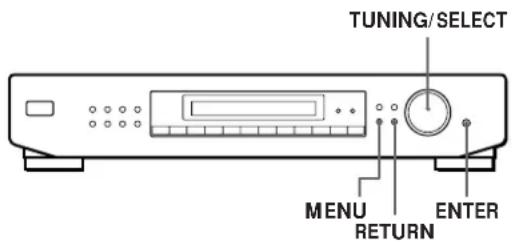

Acerca do Sistema de entrada no menu

Este sintonizador utilizes um Sistema de entrada no menu que possibilita-lhe operar varias funções, segundo as mensagens no主義器. Utilize os controlos a seguir para a operação do menu.

Utilize	Para:
a tecla MENU	entrar no modo do menu.
o botão TUNING/ SELECT	obter a indentação de diferentes itens ou ajustes.
a tecla ENTER	seLECTIONar o item ou ajuste correventamente indicado.
a tecla RETURN	returnar a um estágio anterior no modo do menu.

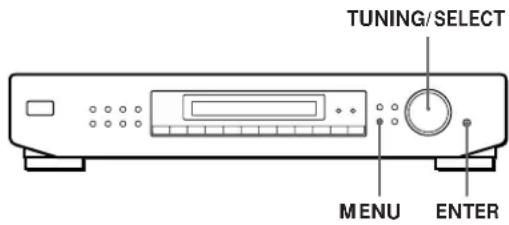

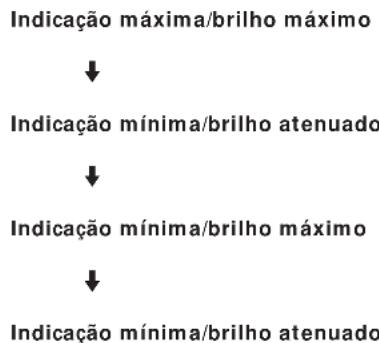

Personalização do主義者

Pode-se selecionar o aspecto visual do主義or dentre os quatroiros de indentacao a seguir.

1 Pressione MENU e, em seguida, gire TUNING/ SELECT até que «Disp-Mode» apareça no主義器.
2 Carregue em ENTER.

Aparece a indentacao «Select» no主義者。

3 Gire TUNING/SELECT para selecionar o modo de indentacao do主義or.

4 Pressione ENTER.

O ajuste permanece社会稳定 at e que sera novamente alterado.
Caso pressione uma das teclas no aparecido principal, a indentacao minima altera-se para a indentacao maxima com o brilho selecionado.
Apos circa de 4 segundos, oadora returnao ao mode de indentacao selecionado.

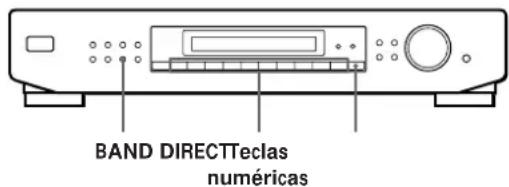

Recepção de transmissões

Este sintonizador possibila-lhe introduzir umafrequencia de estacao directemente,mediante autilização das teclas numéricas (sintonização directa).

Casenoconheca frequencyda estacao desejada, consulte «Recepcao de transmissoes mediante varredura das estacoes (sintonização automatica)».

Antes devenir, certifique-se de ter:

• ligado uma antenna AM/FM ao sintonizador, tal como indicaçao na págin4.

1 Carregue em BAND para seleccionar FM, MW ou LW.
2 Pressione DIRECT.
3 Pressione as teclas numéricas para introduzir a frequência.

Exemplo 1: FM 102,50 MHz Exemplo 2: AM 1350 kHz

Para receber outras estações

Repita os passos de 1 a 3.

Na sintonização de estações AM (MW e LW)

Ajuste o direcionamento da antenna de quadro AM para obter uma recepcao optima.

Cas o indicator STEREO permaneça desligado

Carregue em FM MODE durante a recepção de uma transmissão FM estéreco.

Casou um programa FM estéreo après distorções

O indicator STEREO pisca. Pressione FM MODE para passar a monofonico (MONO). Não se tera oefeito estéreo, porque a distortion está reduzida. Para returnar ao modo estéreo, correque novamente esta tecla.

Casno nao consiga sintonizar uma estacao e osnumeros introduzidos estejam a piscar

Certifique-se de ter introduzido a frequencia correcta. Em caso negativo, corregue em DIRECT e reintroduza a frequencia desejada. Se osnydericos inclutuzidos não éutilizada na sua regiao.

Casio introduza uma frequência não coberta pelo intervalo de sintonização

O valor introduzido é automaticamente arredondado para mais ou para menos, ao valor coberto mais proxies. Os intervalos de sintonização para a sintonização directa são:

FM: intervals de 50kHz

AM: intervals de 9kHz (MW), intervalo de 1kHz (LW)

Recepção de transmissões mediante varredura das estações (sintonização automática)

Com a sintonização automática, pode-se sintonizar às vezes rapidamente, mesmo sem se conhecer a sua frequência.

1 Pressione BAND para seleccionar FM, MW ou LW.
2 Carregue em TUNE MODE de modo que a indicação «AUTO TUNING» («AUTO» para o ST-SE300) apareça noestrador.
3 Gire TUNING/SELECT levemente e libero-o quando os)numeros da frequencia começarem a se alterar.

Gire à direita o botão para obter as frequências mais altas; gire-o à esquerda para obter as estações mais baixas.

Quando o sintonizador localiza uma estação, a subpoena cessa automaticamente e a indicação «TUNED» aparece noestrador. O medidor de sinai indica a intensidade do sinal de transmissao.

4 Repita o passo 3 até que a thisação desejada sera sintonizada.

Para armazenar a estação, consulte «Programação de estações de rádio» na páginá 11.

Caseno sera posvilencisintonizar a estacao desejada (Sintonização Manual)

Com a sintonização manual, pode-se executar a varredura de todas as estações transmissoras em cada banda, e sintonizar estações com sinais extremamente fracos, não captações por meio da sintonização automatística.

1 Pressione BAND repetidamente para seleccionar FM, MW ou LW.
2 Carregue em TUNE MODE de modo que somente «TUNING» apareça no主義or. A indicação «AUTO» não pode aparecer no主義or.
3 Gire TUNING/SELECT até que sintonize a estação desejada.

Gire à direita o botão para obter as frequências maior; gire-o à esquerda para obter as estações mais baixas.

O medidor de sinal indica a intensidade do sinal de transmissao.

Nota

Quando a estação mais alta ou a maior baixa é atingida, a sintonização é cessada.

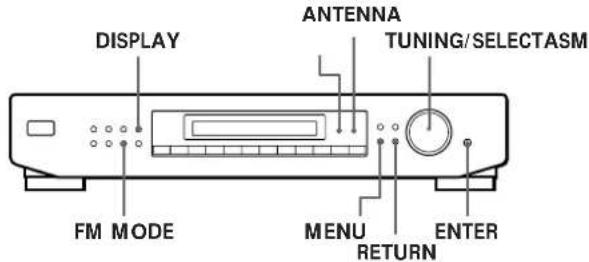

Conselhos para a melhor recepçao de FM

Este sintonizador possui varias funções designadas para a obtenção da melhor recepçao. Primeiro, experimente receiveber estações com os ajustes padronizados. Caso a recepçao não sera satisfatória, experimente alterar a qualida de recepçao para obter um sinal mais nítido. O sintonizador armazena os ajustes a seguir+junto com a frequência, quando uma这对于 a programada.

Selecao das antennas FM (somoente no ST-SE700)

Caso esteja a utiliser dos antenas FM, pressione ANTENNA para selección o terminal FM ANTENNA A ou B. Mediente a seleção da antenna, pode-se RECEIVER umaestrutura não recebivel de outrafora forma.

Alteracao do modo de selecao activa (ASM) (somente no ST-SE700)

O modo de seleção activa (ASM/Active Selection Mode) deste sintonizador é pré-ajustado na fibrica para localizar automaticamente os melhores ajustes do atenuador de antenna (ANT ATT), da banda de frequência intermediária (IF BAND) e de FM MODE para cada frequência. Pode-se, todavia, selecionar cada ajuste manualmente, de acordo com a preferência pessoal. Caso não desege utiliser a funcao ASM, desligue-a.

Carregue em ASM para ligar ou desligar o modo de selecao activa.

Quando ASM for actionado, o indicator ASM aparecerá no mostrador ao se selección a banda FM.

Para ajustar manualmente ANT ATT e IF BAND

1 Pressione MENU.

2 Gire TUNING/SELECT até que a indentação «Reception» apareça no主義or, e entao carregue em ENTER. A indentação «FM Only» aparece no主義or, caso selecione «Reception» durante a sintonização de uma estação MW ou LW.

3 Gire TUNING/SELECT para seleccionar ATT/IF BAND, e cntao carreguc em ENTER.

4 Gire TUNING/SELECT para seleccionar o ajuste ANT ATT preferido, c entao pressione ENTER.

• «ANT ATT: ON» reduz o;nível do sinal de entrada para receber transmissões com níveis de sinal extremamente altos.
• «ANT ATT: OFF» corresponde à sintonização normal.

5 Gire TUNING/SELECT para seleccionar o ajuste IF preferido, e entao pressione ENTER.

«IF:Wide» sintoniza somente as estações com alta qualidade sonora e baixa distorção.
«IF: Narrow» aprimora a selektividade e reduz interferências para tornar as transmissões com sinais fracos mais céceis de se Escutar.

Paraajustar o modo FMmanualmente

Pressione FM MODE algumas vezes para selecionar o modo de receção dentro Auto Stereo (nenhuma indicação) e MONO.

• O modo estéreo automatico recbe transmissões estéreo com sinais intensos. Carregue em FM MODE algumas vezes, de modo que a指示ão «MONO» desapareça.
• «MONO» receive estações com sinais fracos. As estações são recebidas monofonicamente, porque com ainda menos interFERências.

Verificacao da intensidade do sinal

Pode-se utilizes o medidor de sinal digital para verifiar a intensidade do sinal das frequencias FM. A gama de indicator é de 16 a 70 dB (1 μV da voltagem de radiofrequência = 0 dB). Para se obter uma relação sinal/ruido suficiente para a recepçao de transmissões em estereo, recomenda-se uma leitura maior que 50 dB. (Pode-se, tambem, alterar FM MODE durante a utilização do medidor de sinal para se determinar a melhor recepçao.)

OST-SE700 permite-lhe, también, utiliser o medidor de sinal digital com a banda AM. Com AM, a gama de indicação é de 0 a 15 (valores maiores indicam sinais mais intensos).

1 Sintonize uma estação FM ou AM (semente no ST-SE700).
2 Pressione DISPLAY repetidamente para obter a indicação do medidor de sinal digital.
3 Gire a antenna FM ou AM (somente no ST-SE700) para obter o sinal mais intenso.

Programação de estações de radio

Esta secção minha como armazenarmanualmente um total de 30 das suas estações FM ou AM (MW e LW) favoritas em)códigos de memória compostos de characteres (A,B ou C) e他们在(1-0),tal como A7. Pode-se armazenar um total de 10 estações com cada uma das tres letras differsente. Tais letras podem ser realizadas para classifcar estações de acordo com a categoria musical ou banda da estação.

1 Sintonize a estação em FM, MW ou LW que deseja armazenar.
2 Pressione MEMORY.

Aparece a indentacao «MEMORY» jinto com o mais boaixo��do vago para indicar que o sintonizador está pronto para armazenar a estacion.

3 Carregue em SHIFT para seleccionar A, B ou C. A letra seleccionada aparecerá no主義者。
4 Pressione una tecla numérica (1-0).

O sintonizador armazena a estação no documento de memória especialico.

5 Repita os passos de 1 a 4 para armazenar outras estações.

Os names das estações RDS são armazenados automaticamente

Quando uma estação RDS a transmitir a informação do nome da estação é programada, o nome da estação é automaticamente armazenado na memória da estação.

Casodesejeintitularsestadoses

Execute o procedimento descripto em «Intitulacao de estacoes programadas» na pagina 11.

Intitulacao de estacoes programadas

Podem-se designar nomes compostos de até 13
caracteres (5 caracteres no ST-SE300) para cada estação
programada, excepto as estagens FM RDS. Quando a
estação for sintonizada, o nome designado aparecerá
no lugar da frequência.

1 Pressione CHAR.
O cursor passa a piscar no mostrador.
2Gire TUNING/SELECT para seleccionar um character.
3 Quando o caracter desejado aparecer, pressione CHAR para deslocar o cursor at e a posicao do proximo caracter.

Casoeffectuealgumerro

Pressione CHAR repetidamente, até que o caracter que deseja alterar passe a piscar (cada vez que se pressiona CHAR, oproximo caracter passa a piscar).A seguir, gire TUNING/SELECT para seleccionar um novo character.

4 Repita os passos 2 e 3, até que o nome desejado para a estação apareça noadora.
5 Pressione MEMORY.

«MEMORY» aparece jusqu o documento vago mais boa para indentar que o sintonizador está pronto para armazenar a esta.

6 Carregue em SHIFT e numa das teclas de memória para específcar a memória onde deseja armazenar o nome da本站.

Nota

O meuor returna ao modo de indentacao normal, caso interrompa a inscricao de nomes por mais de 8 segundos. Neste caso, comece novamente a partir do inico.

Para obter a frequência do nome de estação em indicação

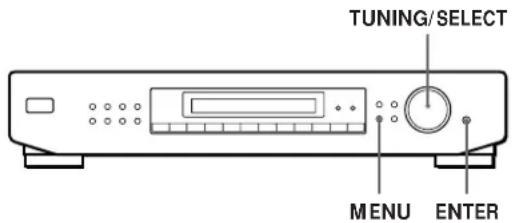

Organização das estações programadas

Este sintonizador torna fácil arranjar as estações programadas na ordem da sua preferência. Podem-se arranjar todas as estações programadas automaticamente, de acordo com a ordem alfabetica, a intensidade do sinal, ocede do País ou a banda do sintonizador, oualreadyutilizarasfunçõesde «Move (Realocação)»e «Erase (Apagamento)»para deslocar e apagar estações programadas espécicas.

1 Pressione MENU.
2 Gire TUNING/SELECT até que a indentação «Edit» apareça noadora, e então carregue em ENTER.

Casenoenhuma estaqo tenha sido armazenadasnasmemorias，NoPreset》éindicado no mostrador.

3 Gire TUNING/SELECT para selecionar um dos seguients métodos de ordenação:

Seleção	Para
Move (Realocação)	alterar a localização de uma estatão programada espécífica (veja abaixo).
Erase (Apagamento)	apagar uma estatão programada espécífica (veja abaixo).
Alphabet (alfabETO)	ordenar as estações programadas em ordem alfáctica, de acordo com os seu títulos inscritos. Estações sem títulos inscritos são arranjadas por frequência, da maiis baixa para a maiis alta.
Strength (intensidade)	ordenar as estações programadas na ordem de intensidade dos seuis sinais (somence estações FM). Estações de MW e LW são arranjadas por frequência.
Country (país)	ordenar as estações FM RDS com informações PI alfabeticamente por País. As demais estações são arranjadas por frequência.
Band (banda)	ordenar as estações na ordem de suas bandas de frequência (FM - MW - LW).

4 Pressione ENTER.

O sintonizador ordena as estaceOs, e a seguir returna ao modo de sintonização normal para receber a estação programada A1.

Nota

Alguns Países utilizem o mesmo)córgo de pais;portanto,as estações de tais Países poder ser arranjadas em conjunto.

Realocao de estacoes programadas

1 Siga os passos de 1 a 3 em «Organização das estações programadas» e seleção «Move» no menu de edicao. A seguir, corregue em ENTER.
2 Gire TUNING/SELECT, de modo que o)cólico dememória a ser realocado apareça no主義or;entao carregue em ENTER.
3 Gire TUNING/SELECT para selecionar a nova posicao do documento de memoria e entao pressione ENTER.

A estação programada selecionada é deslocada para a nova posicao e as outras estações programadas de tal grupo («A», por exemplo) deslocam-se paraTRS, abrindo espaço para a nova programação.

EXEMPLO:

CasorelaqueA4paraA1.

Código de memória	A1 A2 A3 A4 A5 A6 A7 A8
	89.5 94.5 96.5 98.0 100.5 103.0 104.5 106.0Frecência
Código de memória	A1 A2 A3 A4 A5 A6 A7 A8
	98.0 89.5 94.5 96.5 100.5 103.0 104.5 106.0Frecência

Apagamento de estações programadas

Podem-se apagar estações programadas uma a uma.

1 Siga os passos de 1 a 3 em «Organização das estações programadas» e selecione «Erase» no menu de edicao. A seguir, carregue em ENTER.
2 Gire TUNING/SELECT de modo que ocede do memória que deseja apagar apareça no主義orador; entao carregue em ENTER. A estacao programada selecionada é apagada da memoria programada e as otheras estaceos programadasetalgruppo（A»,porexemplo) deslocam-se para frente, preenchendo o esapço embranco.

EXEMPLO:

CasopagueA1.

Código de memória	A1 A2 A3 A4 A5 A6 A7 A8
	89.5 94.5 96.5 98.0 100.5 103.0 104.5 106.0 Frecência
Código de memória	A1 A2 A3 A4 A5 A6 A7 A8
	94.5 96.5 98.0 100.5 103.0 104.5 106.0 Frecência

Casodeje apagar todas as estaceos programadas

1 Desligue a alimentacao.
2 Enquanto mantém pressionada a tecla numérica 5 e AUTO-BETICAL SELECT, carregue em POWER para ligar a alimentação.

Utilização do Sistema de dados radiofónicos (RDS)

O que se pode fazer com o RDS

O Sistema de Dados RadiofONicos (RDS) é um服务于transmissao que possibilita as estaceoes de rado, oenvio de informacoes adiconais junto com o sinal deprogramas de rado regulares. Este sintonizador oferece-lhe tres funcao RDS convenientes: indicao de informacoes RDS; monitoracao do trafego, dosnoticias ou dos programas informativos; e localização de estaceoes por tipo de programa. O RDS está disponivel somente nas estaceoes FM.*

Nota

O RDS pode não funcionaADEquadamente, caso a estação sintonizada não esteja a transmitir o sinal RDS apropriadamente, ou caso a intensidade do sinal sera frac.

• Nem todas as estações FM oferecem os serviços RDS, e os serviços oferecidos podem não ser do mesmo tipo. Caso não estája familiarizarado com o Sistema RDS, informe-se nas estações de radio locais quando os detalhes sobre os serviços RDS na sua região.

Recepção de transmissões RDS

Simplesmente selecione uma estacao da banda FM. Quando uma estacao fornecadora de serviceos RDS é sintonizada, o indicator RDS e o nome da estacao aparecem no主義者.

Indicação de informações RDS

Pressione DISPLAY algumas vezes, às要考虑 a informação desejada seja indicada.

Informação em indicatoria	Possibilita:
Nome da estatagem*	localizar cada estatagem por nome (ex.: WDR) ao invés de por frequência.
Frequência*	localizar cada estatagem por frequência.
Relógio (ciclo de 24 horas)	obter a indicatoria da hora corrente.
Tipo de programa	localizar um tipo spécifique de programa em transmissão. (Consulte a网页 14 quando os temas de programa que se podem selecionar.)
Radiotexto	a indicatoria de mensagens em texto enviadas pela estatagem RDS.
Identificacao do programa	determinar o País de origem de cada transmissão.
Medidor de sinai digital*	(Consulte a网页 10 quando os detrusivos temos de programa que se podem selecionar.)

*Esta informação también aparece para estações FM não-RDS.

Notas

• Caso Hajta um noticiário de emergência emitido por autoridades governentais, «ALARM» passa a piscar no主義or.
• Caso umaestrutura não esteja a fornecer um service RDS em particular, NO (tal como NO PTY) aparece no公共场所。
• Quando uma estação transmite dados de radiotexto, oadora indica os dados na velocidade de transmissao da estagem.A velocidade da indicatorao altera-se proporcionamente a velocidade de emissao dos dados.

Monitorização do tráfego, do noticiário ou de programas informativos (EON) (somente no ST-SE700 e no ST-SE500)

Auveas Redes Avanadas (EON) possibita ao sintonizador comutar automaticamente para uma estacao a transmitir as condioes do trafego,noticiarios ou informativos. Apos o terme do programa, o sintonizador returna a estacao previamente em auditao. Para utilizear esta funcao, certifique-se de armazenar as estacoes de antemao.

1 Sintonize uma estação FM RDS programada, de modo que o indicator RDS TP ou RDS TP EON agenda-se no主義者.
2 Pressione TA, de modo que a indentação «TA» apareça noestrador.

A cada pressionar de TA, a indentacao altera-se como segue:

TA (Informação de tráfego) ⇌ OFF

Quando o aparecido sintoniza automaticamente um programa de tráfego, o indicator TA passa a piscar. Caso não desejo escatar o programa inteiro, pressione TA para returnar à estação original.

Para monitorizar noticuios e/ou programas informativos

1 Sintonize uma estação FM RDS programada, de modo que o indicator RDS TP ou RDS TP EON agenda-se no主義者.
2 Pressione NEWS/INFO de modo que o indicator NEWS ou INFO, ou?), NEWS e INFO, apareçam noestrador. A cada pressionar em NEWS/INFO, a indentacao altera-se como segue:

Quando o aparecido sintoniza automaticamente um noticiário ou um programa informativo, o respective指示 passar a piscar. Caso não deseje escatur o programa inteiro, pressione NEWS/INFO para returnar ao programa original.

(continua...)

Para cessar a monitorização do programa

Com o sintonizador no respectivo modo de prontidão EON, pressione TA ou NEWS/INFO e entao o indicator se apagará.

Notas

• Caso sintonize uma estação AM (MW/LW) ou uma estação FM que não ofereça os serviços RDS, o indicator的选择项: (TA, NEWS, INFO) ou NEWS/INFO) apagar-se-a e o sintonizador não entra na mesma de prontidão por estações EON.
• «Weak Signal» aparece quando a estação selecionada possui um sinal fraco. «Return» aparece quando o sintonizador está a tentar ressintonizar uma estação com sinal fraco.
• Desligue a funcao EON quando desejar gravar um programa sem interruptoes, especially quando desejar realizar gravações temporizadas.
• «No EON» aparece no主義者, caso selección um programa EON antes de sintonizar uma estação RDS.
• Caso efectue ligações EON CONTROL em um amplificador Sony compatível, o amplificador muda automaticamente o modo de funcão para TUNER, sempre que o sintonizador receba um programa que se está a monitorizar.

Localização de programas de tráfego (busca TA)

O sintonizador é capaz de localizar estações但现在e a transmitir programas de trafego, dentro das estações RDS armazenadas na memória programada do sintonizador.

1 Pressione MENU.
2 Gire TUNING/SELECT até que a indentação «Traffic» apareça noadora, e então pressione ENTER.

O aparelho entra no modo de busca («Search» e «Traffic» aparecem alternamente no主義).

Quando o sintonizador localiza um informativo sobre o trafego, a busca é interrompida. O sintonizador receivecada estacão por 8 segundos.

3 Pressione ENTER quando o sintonizador receiveba estação cujo programa deseja escatur.

Localização de estações por tipo de programa (PTY)

Pode-se localizar uma��a desejada mediante a selecao de um tipo de programa. O aparecido sintonização o tipo de programa corretenente em transmissaoarethre as estaceos RDS armazenadas na memoria do sintonizador.

1 Pressione PTY.

2 Gire TUNING/SELECT para seleccionar o tipo de programa desejado. Consulte aanela a seguir quando ostipsode programaseSelecionaveis.
3 Pressione PTY.

O sintonizador inicia a varredura das estações RDS armazenadas, em busca do programa. («Search» e o tipo de programa são indicados alternadamente.)

Quando o sintonizador localizar o programa procurado, a busca sera interrompida. As estações programadas a transmitir currentemente o tipo de programa selecionado são indicadas e o sintonizador receive cada estação por 8 segundos.

4 Pressione PTY quando o sintonizador receive a estação cujo programa deseja escutar.

Tipode programa	O que se escuta
Affairs	Programas com tópicos que abordam as noticias currentes
Alarm	Transmissões de emergência
Culture	Programas sobre cultura nacional ou regional, como religião, lingua e questiones sociais
Drama	Seriados e novelas de rádio
Education	Programas educativas, por exemplo, de aconselhamento e esclarecimentos sobre «como proceber»
Information	Programas sobreinterestingdo consumidor, consulhos médicos e meteorologia
L.Classical	Música clássica, como peças instrumentais, vocais e corais
M.O.R.Music	Músicas de fundo (meio-termo)
News	Programas de noticias
Other Music	Músicas que não se encaixam em nenhumas categorias acima, como jazz, ritmos e blues
Pop Music	Programas de música popular
PTY undefined	Qualquer programa não definido acima
Rock Music	Programas de música rock
Science	Programas sobre ciências Naturais e Tecnologia
Sports	Programas desportivos
S.Classical	Concertos de grandes orqueestras, MPEGas de cérmara, operas, etc.
Varied	Outros temas de programa, tais como entrevistas de celebridades, jogos depainel e comédia

Não é possível sintonizar uma frequência.

Ajuste a posicao da antenna.
Ligue uma antenna externa para transmissoes de FM.
Ajuste IF BAND para NARROW (somete no ST-SE700).
Programe as estagens novamente, caso tenha mudado de lugar.

Ocorrência de zumbidos e/ou ruidos de fundo intensos.

→ Ajuste o posicaoamento ou a orientacao da antenna.
Sintonize umafrequency correcta.
Ligue uma antenna externa para transmissoes de FM.
Aumente a distancia entre o sintonizador e a fonte de interferencia.

RDS não-functionante.

Certifique-se de ter sintonorado uma estação FM.
→ SeLECTIONA uma estação FM com sinal mais intenso.

«No Preset» aparece no mostrador.

Cas o cabo de alimentacao CA tenha sido desligado da tomada da rede por mais de um mês, a memória é apagada. Realize as programações novamente.

A estação foi interrompida por uma outra. / O sintonizador inicia automaticamente a busca de estações (somente no ST-SE700 e no ST-SE500).

AfuncaoEONestamemfuncionamento.DesligueEON quando nao desejarqueoprogramarccorreseinterrompido.

A indentacao ou informacao apropriadna nao aparece.

Desligue a alimentação. Mantenha pressionadas AUTO-BETICAL SELECT e a tecla 5, e então corregue em POWER para voltar a ligar a alimentação. Isto apaga todas as frequências armazenadas na memória e returna oestrador ao idioma original (ingles).
Entre em contacto com a estação de rádio e confirma se está realmente Oferece o的服务e em queijo.Em caso positivo, o的服务e pode estar temporariamente interrompido.

Especificações

Secção do sintonizador de FM

Frequência 10,7 MHz intermediária

SensibilitadestSE700/500

a 26 dB inerte (mono) 10,3 dBf, 0.9 V / 75
a 46 dB inerte (estereo) 38,5 dBf, 23 V / 75
ST-SE300
a 26 dB inerte (mono) 18,0 dBf, 2,2 V / 75
a 46 dB inerte (estereo) 40.0 dBf, 24.5 V / 75

Sensibilidadeutilizavel 10,3dBf;0,9 V (IHF) 75Ω
Relaço sinal/ruido a 40 kHz de desvio
ST-SE700: 80 dB (mono), 76 dB (estereo)
ST-SE500/300: 74 dB (mono), 69 dB (estereo)

Distortion harmonica ST-SE700:
WIDE 0,04% (mono) 0,05% (estéreo)
NARROW 0,06% (mono) 0,08% (estereo) ST-SE500: 0,1% (mono) 0,2% (estereo) ST-SE300: 0,2% (mono) 0,3% (estereo)

Resposta de frequencia ST-SE700: 30 Hz - 15 kHz (+0,3/-0,7 dB)
ST-SE500: 30 Hz - 15 kHz (+0,5/-1,0 dB)
ST-SE300: 30 Hz - 15 kHz (+0,3/-2,0 dB)
Separação de canais ST-SE700:

Secção do sintonizador de AM

Gama de frequencies

MW:522-1.611

kHz (9 kHz de

intervalo)

LW:144-288kHz

(1kHz dc

intervalo)

Frequência

intermediária

450kHz

Sensibilitadetutilizavel

(com antenna de

quadro AM)

ST-SE700/500；

MW: 300 V / m

LW: 1mV / m

ST-SE300:

MW: 500 V / m

LW:2mV / m

Relação sinal/ruido

MW:54dB

(50 mV/m,

999 kHz)

LW:50dB

(50 mV/m,

216 kHz)

Impedência de entrada

75 ohms

Conector de entrada

IEC macho

Dimensoes

430× 82× 295mm

(1/a/p)

Peso

ST-SE700:2,9 kg

ST-SE500:2,7 kg

ST-SE300:2,5 kg

Acessórios fornecidos

Cabo de ligaçao de audio (1)

Antena de quadro

AM (1)

Antenna filiforme

FM (1)

Cabo de controlo

EON (1)

(Somente no ST

SE700/ST-SE500)

Design e espécificações sujeitos a alterações

Armazenamento de estações de

radio Veja programacao

B, C

Banda IF 10

D

Desempacotamento 4

E,F,G,H

EON 13

I, J, K

Intitulacao de estacoes 11

L

Ligação. Consulte Ligações

Ligações

amplificador,do 5

antenna AM, da 4

antenna FM, da 5

cabode alimentacao CA,

do 6

M

Medidor de sinal 10

Memória 6,10,11

Modo FM 10

Mostrador

modo do 8

idioma do 6

N

NARROW 10

0

Organização das estações

programadas 12

P, Q

Programação

estaoes AM, de 11

estacoes FM, de 6,11

PTY 14

R

Recepção de estações

programadas 7

RDS 13

S,T,U

Selecao auto-betical 6

Sintonização. Consulte

Recepção de

transmissoes

Sintonização manual 9

Sintonização programada

estados AM, de 7

estacoes FM, de 7

V
