TLSG5412F - Switch de rede TP-LINK - Manual de utilização gratuito

Tipo de produto	Switch de rede
Marca	TP-Link
Modelo	TLSG5412F
Categoria	Switch de rede
Portas Ethernet	12 portas RJ45 10/100/1000 Mbps
Slots SFP	4 slots SFP
Porta de console	Sim (uma porta de console)
Tipo de switch	Gerenciável / Smart
Instalação	Em mesa ou em rack
Acessórios fornecidos	Pés de borracha, suportes de montagem, cabo de alimentação, cabo de console
Alimentação	Tomada (cabo de alimentação fornecido)
Interface de administração	Web (http://192.168.0.1), CLI, utilitário
Endereço IP padrão	192.168.0.1
Nome de usuário padrão	admin
Senha padrão	admin
Segurança	Não desmontar, não usar perto de água
Garantia	Limitada TP-Link (veja a embalagem para a duração)
Manutenção e limpeza	Limpar com um pano seco e macio
Peças sobressalentes e reparabilidade	Não reparável pelo usuário, contate o suporte
Idiomas do manual	FR, DA, DE, EL, EN, ES, FI, IT, NL, PT, SV, TR

Perguntas frequentes - TLSG5412F TP-LINK

Como configurar o switch pela primeira vez?

Conecte seu computador ao switch, defina um endereço IP fixo na mesma sub-rede (192.168.0.x). Abra um navegador e digite http://192.168.0.1. Use admin como nome de usuário e senha. Você pode então configurar o switch pela interface web.

Qual é o endereço IP padrão do switch?

O endereço IP padrão é 192.168.0.1.

Como redefinir o switch para as configurações de fábrica?

Mantenha pressionado o botão Reset (localizado no painel frontal ou traseiro) por cerca de 5 segundos até que os LEDs pisquem. O switch reiniciará com as configurações de fábrica.

Posso instalar o switch em uma mesa?

Sim, coloque o switch sobre uma superfície plana e firme. Remova as proteções dos pés de borracha fornecidos e fixe-os nos quatro cantos do aparelho para garantir estabilidade.

Como montar o switch em rack?

Fixe os suportes de montagem fornecidos em cada lado do switch usando os parafusos. Use parafusos adequados (não fornecidos) para fixar os suportes ao rack. Certifique-se de que o rack está estável e aterrado.

Quais tipos de cabos usar para as portas SFP?

Os slots SFP aceitam módulos SFP compatíveis (fibra óptica ou cobre). Insira o módulo na porta até encaixar. Use os cabos apropriados para o módulo (fibra óptica ou cabo RJ45).

O que fazer se o switch não ligar?

Verifique se o cabo de alimentação está corretamente conectado ao switch e a uma tomada elétrica funcional. Certifique-se de que o interruptor de alimentação (se presente) está na posição ligado. Se o problema persistir, contate o suporte TP-Link.

O switch é gerenciável?

Sim, o switch é gerenciável. Você pode configurá-lo pela interface web, linha de comando (CLI) ou um utilitário dedicado (dependendo do modelo). Consulte o guia do usuário para mais detalhes.

Qual é a duração da garantia?

A duração da garantia limitada TP-Link está indicada na embalagem do produto. Geralmente é de 2 a 5 anos dependendo da região. Consulte a embalagem ou o site TP-Link para a duração exata.

Como limpar o switch?

Use um pano seco e macio para limpar o exterior do switch. Não use produtos químicos, solventes ou panos úmidos. Desconecte o switch antes de limpá-lo.

MANUAL DE UTILIZADOR TLSG5412F TP-LINK

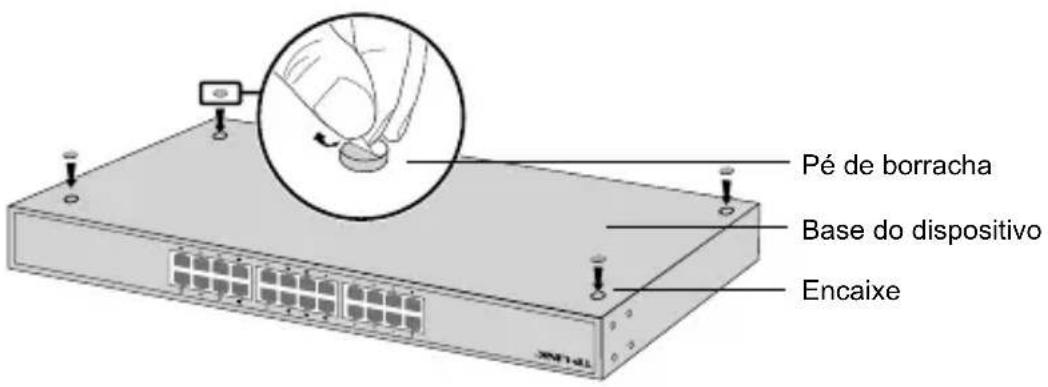

- Instalação numa mesa/secretária

Para instalar o dispositivo sobre uma mesa/secretária, por favor siga os passos abaixo:

1. Coloque o dispositivo sobre uma superficie plana e forte o suficiente para(agendar com o peso do disposativo.
2. Retire aspeliculas adesivas dos pés de borracha.
3. Coloque os pés de borracha nas areas indicadas para oefeito na base do produits.

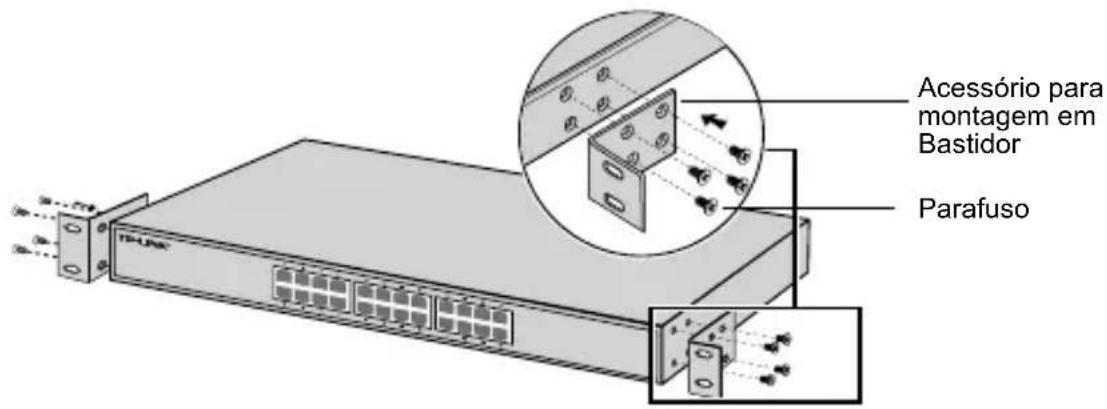

- Instalação em Bastidor

Se o seu disposito for fornecido com acessórios para montagem em Bastidor poderá instalar o seu produto num bastidor. Siga as instruções abaixo:

1. Verifique a estabilitadade do Bastidor.
2. Fixe através dos parafusos fornecidos os acessórios de montagem em Bastidor em cada um dos lados do produits.

1. Após os acessórios de fixação estarem colocados no disposítivo, utilize os parafusos adequados (não incluídos) ao bastidor para fixar o disposítivo.

Ligação

- Porta Ethernet

Utilize um cabo de rede RJ45 para ligar uma porta do Switch ao computador tal como aparecido na segunte figura.

- Porta SFP

Nos Switches com portas SFP poderão ser instalados moleculos SFP. Se um transceiver SFP for instalado num slot e tiver uma ligação ativa na respetiva porta, a porta RJ45 correspondente sera desativada e não poderá ser realizada.

- Porta de Consola

Para Switches com porta de consola, poderá ligar o seu computador via cabo de consola ao switch. De seguida, poderá'utilizar a interface de LINHA de comandos para gerir o switch.

- Ligar

Ligue o conector fêmea do cabo de energia fornecido na entrada de energia do dispositivo e o conector macho numatatomadaétrica.

Configuração

- Configurar o Switch via Interface grafica

1. Configure um endereço IP no seu PC na mesma subrede da interface de gestão do seu Router. O endereço IP deve ser no segunte formato: 192.168.0.x ("x" pode ser um valor entre 2 e 254); a máscara de sub-rede deve ser 255.255.255.0.
2. Utilize um Navegador Web e introduza o endereço predefinido http://192.168.0.1 na barra de endereços e pressione Enter.
3. Introduza admin (letras minúsculas) no campo User Name e Password e clique em Login ou pressione Enter.
4. Após,iniciar a sessão com succès, poderá configurar o Switch através da interface de gestão.

- Configurar o Switch utilizing a Linha de Comandos (apenas para Switches Smart e Switches com gestão)

Poderá,iniciar a sessão via Interface de Linha de Comandos e gerir o Switch. Para mais informações e instruções detalhadas sobre o processo, por favor consulta o guia da Interface de Linha de Comandos.

- Configurar o Switch via'utilário de Configuração (Apenas para Switches da红线 Easy Smart)

Poderá'utilizar o software Easy Smart Configuration Utility para gerir a sua rede de Switches Easy Smart. Para maiis informações sobre o processo, por favor consulta o Guia de Utilizador do Utilário.

Asennus

Pöytäasennus

Informação de Segurança

• Quando um produto possui um botão on/off (ligado/desligado), está é uma das forma de desligar o produits. Para Produtos sem o botão on/off (ligado/desligado), aunjica forma de desligar completeness o produits é removendo-o da tomada elétrica ou desligando o respectivo adaptorador de alimentação. O disposito desligado irá manter-se pronto a operar.
• Não abra este produto nem tente repará-lo; pode fazer exposto a altas voltagens perigosas e/ou a outros perigos. Abrir um componente ou produits Selado anulará a garantia. Para reparação do produto, por favor, contactenos.
• Não utilize este produit na proximidade de água.

Garantia Limitada de Produto TP-LINK

Apenas para Produtos da Marca TP-LINK.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERA TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVINCIAS).

ATE AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOs E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇOES.

A TP-LINK fornece garantia a qualquer produit da marca TP-LINK contido na embalagem original do produits, contra qualquer defeito nos materiais e construcao, quando o mesmo éutilizzato em condições normalis e de

acordo com as orientações fornecidas pela TP-LINK, por um períododefinido pelo do service de apoio local a partir da data de comprareloutilizador final.

Suomi

Turvallisuustiedot
