TLSG5412F - Commutateur réseau TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau
Marque	TP-Link
Modèle	TLSG5412F
Catégorie	Commutateur réseau
Ports Ethernet	12 ports RJ45 10/100/1000 Mbps
Emplacements SFP	4 emplacements SFP
Port console	Oui (un port console)
Type de commutateur	Administrable / Smart
Installation	Sur bureau ou en rack
Accessoires fournis	Pieds caoutchouc, équerres de montage, cordon d'alimentation, cordon console
Alimentation	Secteur (cordon d'alimentation fourni)
Interface d'administration	Web (http://192.168.0.1), CLI, utilitaire
Adresse IP par défaut	192.168.0.1
Nom d'utilisateur par défaut	admin
Mot de passe par défaut	admin
Sécurité	Ne pas démonter, ne pas utiliser près d'eau
Garantie	Limitée TP-Link (voir emballage pour la durée)
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux
Pièces détachées et réparabilité	Non réparable par l'utilisateur, contacter le support
Langues de la notice	FR, DA, DE, EL, EN, ES, FI, IT, NL, PT, SV, TR

FOIRE AUX QUESTIONS - TLSG5412F TP-LINK

Comment configurer le switch pour la première fois ?

Connectez votre ordinateur au switch, définissez une adresse IP fixe dans le même sous-réseau (192.168.0.x). Ouvrez un navigateur et saisissez http://192.168.0.1. Utilisez admin comme nom d'utilisateur et mot de passe. Vous pouvez alors configurer le switch via l'interface web.

Quelle est l'adresse IP par défaut du switch ?

L'adresse IP par défaut est 192.168.0.1.

Comment réinitialiser le switch aux paramètres d'usine ?

Maintenez enfoncé le bouton Reset (situé sur le panneau avant ou arrière) pendant environ 5 secondes jusqu'à ce que les voyants clignotent. Le switch redémarrera avec les réglages d'usine.

Puis-je installer le switch sur un bureau ?

Oui, placez le switch sur une surface plane et solide. Retirez les protections des pieds caoutchouc fournis et fixez-les aux quatre coins de l'appareil pour assurer la stabilité.

Comment monter le switch en rack ?

Fixez les équerres de montage fournies de chaque côté du switch à l'aide des vis. Utilisez des boulons adaptés (non fournis) pour fixer les équerres au rack. Assurez-vous que le rack est stable et mis à la terre.

Quels types de câbles utiliser pour les ports SFP ?

Les emplacements SFP acceptent des modules SFP compatibles (fibre optique ou cuivre). Insérez le module dans le port jusqu'à ce qu'il s'enclenche. Utilisez les câbles appropriés pour le module (fibre optique ou câble RJ45).

Que faire si le switch ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché au switch et à une prise électrique fonctionnelle. Assurez-vous que l'interrupteur d'alimentation (si présent) est en position marche. Si le problème persiste, contactez le support TP-Link.

Le switch est-il administrable ?

Oui, le switch est administrable. Vous pouvez le configurer via l'interface web, la ligne de commande (CLI) ou un utilitaire dédié (selon le modèle). Reportez-vous au guide d'utilisation pour plus de détails.

Quelle est la durée de garantie ?

La durée de garantie limitée TP-Link est indiquée sur l'emballage du produit. Elle est généralement de 2 à 5 ans selon les régions. Consultez l'emballage ou le site TP-Link pour la durée exacte.

Comment nettoyer le switch ?

Utilisez un chiffon sec et doux pour essuyer l'extérieur du switch. N'utilisez pas de produits chimiques, de solvants ou de chiffons humides. Débranchez le switch avant de le nettoyer.

MODE D'EMPLOI TLSG5412F TP-LINK

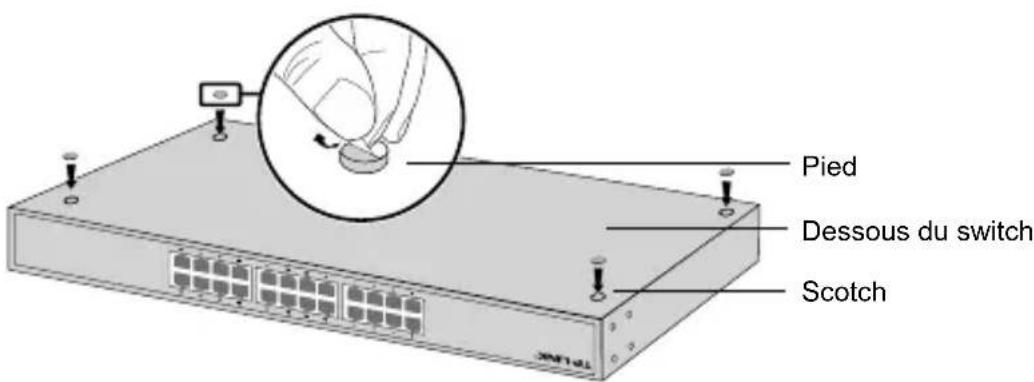

Pour installer le switch sur un bureau, suivre les étapes suivantes:

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des cables qui y seront connectés.
2. Œter les protection Presentses sur les adhésifs des pieds caoutchouc fournis
3. Retourner le switch et dispose les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes:

1. Vérifier la mise à la terre et la stabilité du rack.
2. Fixer les équres de montage de chaque côte du switch à l'aide des vis fournies.

1. ÀpRES avoir fixé les équerres au switch, utiliser les boulons (non fournis) ajustats pour fixer le switch au rack.

Connexion

- Port Ethernet

Connector un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

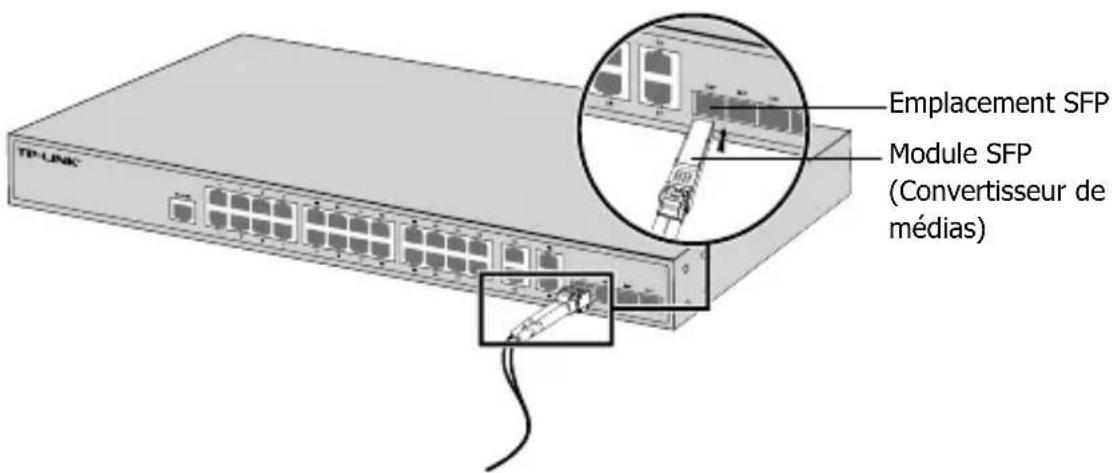

- Emplacement SFP

Pour les switches pourvus d'emplacements SFP, vous pouvez connecter un module SFP à l'un de ces ports.

- Port console

Pour les switches équipés d'un port console, vous pouze relier ce dernier à un ordinateur à l'aide du cordon console fourni. Vous pouvez ensuite acceder à l'interface de commande en ligne (CLI) pour administrer le switch.

- Mettre sous tension

Connector le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise maje à une prise électrique.

Configuration

- Configurer le switch via son interface graphique

1. Définissez l'adresse IP de votre ordinateur dans le même sous-réseau que celui du switch. L'adresse IP doit être de type 192.168.0.x (avec x comprise entre 2 et 254); le masque de sous-réseau étant 255.255.255.0.
2. Ouvrez un navigateur Internet et saisissez l'adresse d'administration par défaut du switch; http://192.168.0.1 dans le champ dédié puis appuyez sur la touche Entrée.
3. Saisir admin en minuscules, dans les champs User Name (Nom d'utilisateur) et Password (Mot de passer). Cliquez ensuite sur le bouton Login (Se connecter) ou pressez la touche Entrée.
4. ÀpRES vous être authentifié avec succès, vous pouvez configurer votre switch depuis son interface d'administration.

- Configurer le switch via son interface en ligne de commande (CLI; ne concerne que les switches administrables et Smart)

Vous pouvez vous connecter au switch et acceder à son interface CLI pour l'administration. Pour des instructions détaillées référez vous au Guide de l'interface de commande en ligne.

- Configurer le switch en utilisant l'utilitaire dédié (Uniquement pour les Easy Smart Switches)

Vous pouvez utiliser l'utilitaire de configuration pour administrer de façon centralisée vos réseaux constitués d'Easy Smart Switches. Pour des instructions détaillées merci de vous reférer au guide d'utilisation de l'utilitaire.

Installazione

Informations de sécurité

• Quand un apparéil possède un interrupteur de mise sous/hors tension, cet interrupteur est l'une des possibités demettre l' apparéil hors tension. Pour les apparéils dépourvus d'interrupteur de mise sous/hors tension, l'unique possibilité de lesmettre hors tension est de déconnecter leur cordon ou transformateur d'alimentation de la source électrique. Ce cordon ou le transformateur d'alimentation doit impérativement rester accessible.
• Ne pas démonter cet apparéil ou tenter de le réparer, cela pourrait vous exposer à des haute tensions électriques ou à d'autres risques. Démonter un composant scelled ou un apparéil scelled annulerait aussiôt sa garantie. Pour toute réparation merci de vous adresser à nous.
• Ne pas utiliser cet apparéil à proximité d'eau.

Garantie limitée TP-LINK

Concerne les produits de marque TP-LINK uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVE ES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-LINK garanti les matériels marqués TP-LINK, conditionnés dans un emballage original : contre les définuts matériels et les malfacons, s'ils sont utilisés normalement et selon les prescriptions de TP-LINK, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.
