CristalProfi e401 - Filtro para aquário JBL - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho CristalProfi e401 JBL em formato PDF.
| Tipo de produto | Filtro externo para aquário |
| Marca | JBL |
| Modelo | CristalProfi e401 greenline |
| Dimensões (C x L x A) | 180 x 210 x 284 mm |
| Volume do reservatório | 4,6 L |
| Volume das mídias filtrantes | 2,3 L |
| Número de cestos de filtração | 1 |
| Volume do cesto de filtração | 1,2 L |
| Volume do cesto com compartimentos | 1,1 L |
| Diâmetro da mangueira flexível | 12/16 mm |
| Vazão máxima da bomba | 450 L/h (à vide) |
| Vazão em condições reais | 200-250 L/h (com mídias e mangueiras de 1,5 m) |
| Aquário recomendado | 40 a 120 L |
| Alimentação elétrica | 230 V / 50 Hz |
| Consumo elétrico | 4 W |
| Homologação | TÜV/GS |
| Garantia | 4 anos |
| Mídias filtrantes incluídas | Espuma de pré-filtração F1, esferas MicroMec F2, espumas F3/F4/F5 |
| Escorvamento | Dispositivo de escorvamento rápido integrado (botão START) |
| Parada da água | Bloco de conexão com válvulas de esfera |
| Nível sonoro | Silencioso graças a um rotor em eixo cerâmico |
| Utilização | Água doce ou água salgada |
Perguntas frequentes - CristalProfi e401 JBL
Perguntas dos utilizadores sobre CristalProfi e401 JBL
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Filtro para aquário em formato PDF gratuitamente! Encontre o seu manual CristalProfi e401 - JBL e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. CristalProfi e401 da marca JBL.

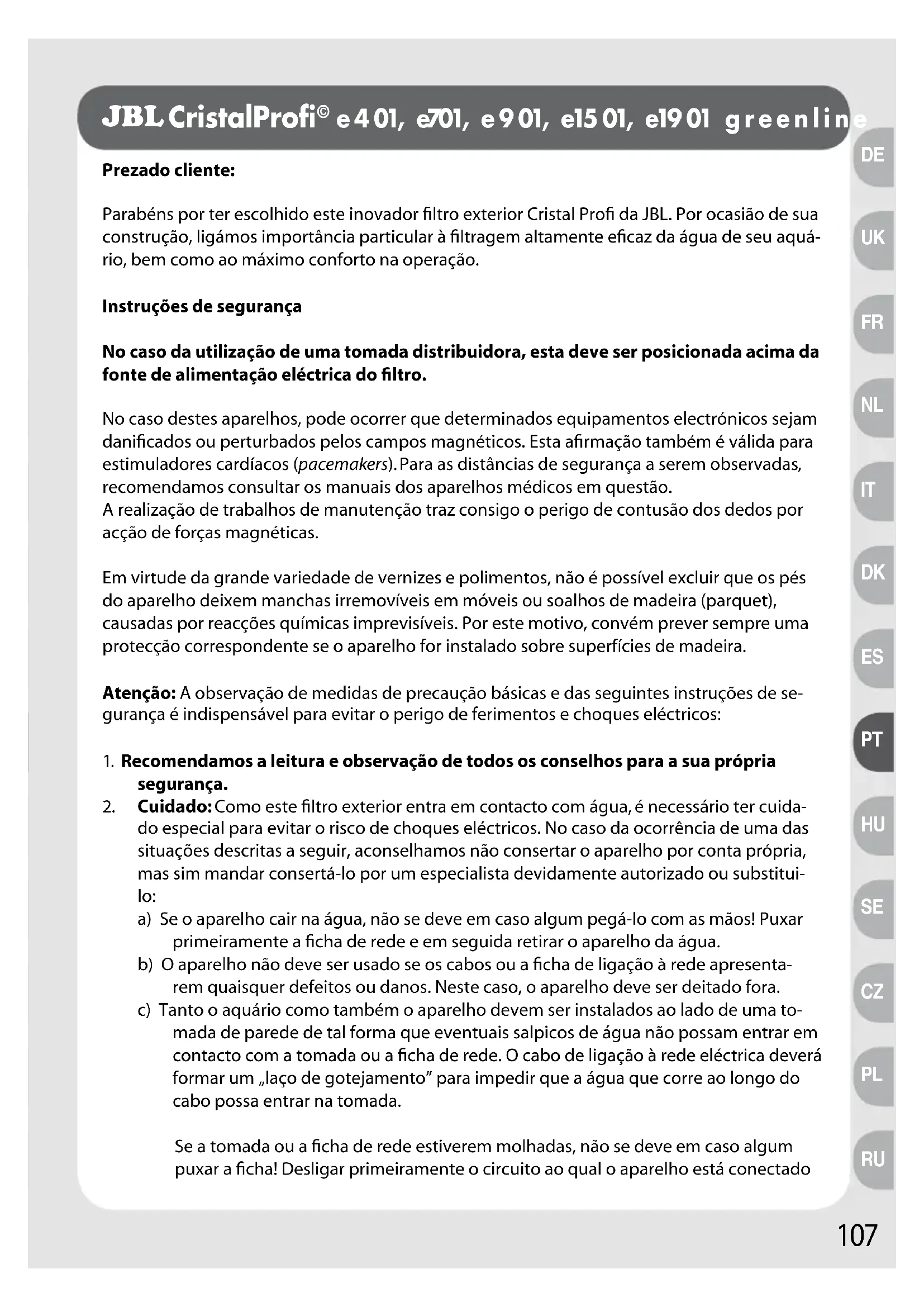

MANUAL DE UTILIZADOR CristalProfi e401 JBL
Parabéns por ter escolhido este inovador filtro exterior Cristal Profi da JBL. Por ocasião de sua construção, ligámos importância particular à filtragem altamente eficaz da água de seu aquário, bem como ao máximo conforto na operação.
Instruções de segurança
No caso da utilização de uma tomada distribuidora, esta deve ser posicionada acima da fonte de alimentação eléctrica do filtro.
No caso destes aparelhos, pode ocorrer que determinados equipamentos electrónicos sejam danificados ou perturbados pelos campos magnéticos. Esta afirmação também é válida para estimuladores cardíacos (pacemakers). Para as distâncias de segurança a serem observadas, recomendamos consultar os manuais dos aparelhos médicos em questão.
A realização de trabalhos de manutenção traz consigo o perigo de contusão dos dedos por acção de forças magnéticas.
Em virtude da grande variedade de vernizes e polimentos, não é possível excluir que os pés do aparelho deixem manchas irremovíveis em móveis ou soalhos de madeira (parquet), causadas por reacções químicas imprevisíveis. Por este motivo, convém prever sempre uma protecção correspondente se o aparelho for instalado sobre superfícies de madeira.
Atenção: A observação de medidas de precaução básicas e das seguintes instruções de segurança é indispensável para evitar o perigo de ferimentos e choques eléctricos:
-
Recomendamos a leitura e observação de todos os conselhos para a sua própria segurança.
-
Cuidado: Como este filtro exterior entra em contacto com água, é necessário ter cuidado especial para evitar o risco de choques eléctricos. No caso da ocorrência de uma das situações descritas a seguir, aconselhamos não consertar o aparelho por conta própria, mas sim mandar consortá-lo por um especialista devidamente autorizado ou substitui-lo:
a) Se o aparelho cair na água, não se deve em caso algum pegá-lo com as mãos! Puxar primeiramente a ficha de rede e em seguida retirar o aparelho da água.
b) O aparelho não deve ser usado se os cabos ou a ficha de ligação à rede apresentarem quaisquer defeitos ou danos. Neste caso, o aparelho deve ser deitado fora.
c) Tanto o aquário como também o aparelho devem ser instalados ao lado de uma tomada de parede de tal forma que eventuais salpicos de água não possam entrar em contacto com a tomada ou a ficha de rede. O cabo de ligação à rede eléctrica deverá formar um „laço de gotejamento” para impedir que a água que corre ao longo do cabo possa entrar na tomada.
Se a tomada ou a ficha de rede estiverem molhadas, não se deve em caso algum puxar a ficha! Desligar primeiramente o circuito ao qual o aparelho está conectado
(interruptor de segurança) e em seguida puxar a ficha. Controlar a tomada e a ficha quanto à existência de água.
-
Este aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com experiência e conhecimentos insuficientes, caso sejam supervisionadas ou caso tenham recebido instruções adequadas em relação ao uso do aparelho de forma segura, compreendendo os perigos daí resultantes. As crianças não devem brincar com o aparelho. A manutenção e limpeza não devem ser efectuadas por crianças, a não ser que tenham mais de 8 anos de idade e sob supervisão. Este aparelho não é próprio para pessoas (e também crianças) com capacidades físicas, sensóricas ou mentais limitadas, ou para pessoas que não tenham experiência e conhecimento suficientes, a não ser que sejam supervisionadas por uma pessoa responsável pela sua segurança ou tenham recebido desta pessoa as instruções necessárias sobre como usar o aparelho.
-
Desligar sempre o aparelho da corrente quando este não for utilizado, assim como antes de desmontar ou montar peças ou de limpá-lo. Nunca puxar pelo cabo para desligar a ficha da tomada, mas sim pegar a ficha e puxá-la.
-
O aparelho não deve de forma alguma ser utilizado para fins diferentes da finalidade prevista. A utilização de acessórios não recomendados pelo produtor pode levar a situações de perigo.
-
O aparelho não deve ser operado ou guardado em locais onde há perigo de geadas.
-
O cabo de ligação deste aparelho não pode ser substituído. Se o cabo apresentar quaisquer sinais de danificação, o aparelho deve ser deitado fora.
-
Assegurar a instalação segura do aparelho antes de colocá-lo em funcionamento.
-
O aparelho não deve ser operado a seco.
-
Utilizar o aparelho exclusivamente em ambientes fechados e somente para fins aquarísticos.
-
Desconectar da rede todos os equipamentos eléctricos instalados no aquário antes de efectuar quaisquer trabalhos no aparelho ou no aquário.
-
Este aparelho não deve ser usado para bombear líquidos com uma temperatura acima de 35 °C.
-
Para evitar o perigo de choque eléctrico, o aparelho, a ficha ou o cabo de ligação à rede nunca devem ser mergulhados em água ou outros líquidos.
-
Guardar bem estas instruções!
Descarte: A cabeça da bomba deste aparelho não deve ser descartado nos contentores para lixo doméstico. Favor observar os regulamentos locais referentes ao descarte de aparelhos eléctricos.
Conteúdo:
Componentes e sua denominação Página 110
Dados técnicos
Página 111
Instalação
Página 111
Notas relativas ao rendimento da bomba Página 114
Manutenção e cuidados
O que fazer se.....? Página 117
Massas filtrantes especialmente adaptadas à solução
Os filtros exteriores CristalProfi greenline da JBL purificam a água do aquário num sistema de circulação fechado. A tampa do filtro contém uma bomba que dispensa manutenção e que assegura a circulação permanente da água. A água é conduzida do aquário para dentro do copo do filtro e atravessa as massas filtrantes de baixo para cima. Desta forma, a água é purificada e em seguida retorna para o aquário. O filtro NÃO é auto-aspirante. O ar inicialmente contido no sistema deverá ser evacuado antes da colocação em funcionamento, o que é feito mediante o accionamento do dispositivo integrado de arranque rápido.
Particularidades
• Eficiência energética
Os filtros da série JBL Cristal Profi greenline consomem até 37% menos energia léctrica (conforme o modelo) do que os modelos anteriores comparáveis.
- Elevado desempenho, funcionamento silencioso
A nova tecnologia do motor garante que a água de seu aquário circule com a mesma eficiência que no caso dos modelos anteriores.
O giroscópio optimizado com rolamento de esferas de cerâmica garante um funcionamento extremamente silencioso e uma longa vida útil.
Directamente abaixo da cabeça da bomba situa-se um inovador e patentado cesto de filtragem combinada [EP XX]. Este cesto contém, à esquerda e direita, massas pré-filtrantes de acesso extremamente fácil. A troca regular destas massas pré-filtrantes faz com que as restantes massas filtrantes só têm de ser limpas em intervalos muito longos.
• Com bolinhas de biofiltragem de alto desempenho JBL MicroMec
A forma das bolinhas com diâmetros variados garante um efeito de auto-limpeza, de maneira que esta massa filtrante só tem de ser limpa em intervalos muito longos. Juntamente com o pré-filtro de fácil limpeza, as massas filtrantes principais podem ser usadas durante um período de até um ano.
• Arranque fácil, segurança
O dispositivo de arranque rápido permite o arranque facilimo do filtro sem necessidade da incómoda aspiração da água.
Todos os componentes do filtro podem facilmente ser montados e foram construídos de forma a impedir uma montagem incorrecta.
Um inovador e patenteado bloco de união para mangueiras [EP 1869973] com dispositivo anti-refluxo impede que a água possa escorrer de forma inadvertida no momento em que este for separado do filtro.
Obedece à certificação TÜV/GS
- Equipamento completo e pronto para a ligação
O filtro é fornecido pronto para a operação e já equipado com massas filtrantes escolhidas de forma a garantir uma eficiente purificação mecânica e biológica da água. Desta maneira, .seu aquário terá sempre água clara e saudável.
Uma ampla gama de acessórios permite a operação fácil e confortável em quase qualquer aquário de água doce ou marinha.
Componentes e sua denominação
1 Bloco de união para mangueiras com dispositivo anti-refluxo
1a Alavanca central
2 Cabeça da bomba, 2a Alavanca de fechamento esquerda, 2b Alavanca de fechamento direita
3 Junta de vedação perfilada
4 Nova placa de distribuição da água aspirada
5 Cesto de filtragem combinada
6 Cesto de filtragem
7 Copo do filtro, 7a Clipes
8 Tubo de escoamento da água (para dentro do aquário) com união roscada de mangueira
9 Peça angular (2 x)
10 Peça de extensão (2 x)
11 Tubo difusor largo
12 Tubo com bocais difusores (2 peças)
13 Bujão obturador para o tubo com bocais difusores (entregue em estado montado!)
14 Ventosas (5 x)
15 Clipes curtos para as ventosas (5 x)
16 Clipes longos para as ventosas (5 x)
17 Tubo de aspiração (do aquário), telescópico, com união roscada de mangueira
18 Cesto de aspiração
19 Mangueira (12/16 para CP e401, e701 e e901, 16/22 para CP e1501, 19/25 para CP e1901)
F1 Massa pré-filtrante: espuma com perfil em forma de "T", 10 ppi* *
F2 Massa para filtragem principal biológica: bolinhas de biofiltragem de alto desempenho JBL MicroMec
F5 Massa para filtragem fina mecânica / biológica: manta de espuma, 30 ppi*
* ppi: pores per inch (poros/polegada); 1 polegada = 2,54 cm
| Dados técnicos | CP e401greenline | CP e701greenline | CP e901greenline | CP e1501greenline | CP e1901greenline |
| Débito máx. da bomba[l/h] | 450 700 900 1400 1900 | ||||
| Para aquários de-até [l] 40-120 60-200 90-300 160-600 200-800 | |||||
| C x L x A [mm]* | 180 x 210 x284 | 180 x 210 x350 | 180 x 210 x405 | 200 x 235 x460 | 200 x 235 x564 |
| Copo do filtro [l] | 4,6 6,1 7,6 12 15 | ||||
| Cestos de filtragem [l]/ quant. | 1,2 / 1 1,2 / 2 1,2 / 3 1,9 / 3 1,9 / 4 | ||||
| Cesto de filtragem combinada [l] | 1,1 1,1 1,1 2,3 2,3 | ||||
| Massas filtrantes [l] 2,3 3,5 4,7 8 10 | |||||
| Tubo [mm] | 12/16 | 12/16 | 12/16 | 16/22 | 19/25 |
| Voltagem [V] /Frequência [Hz] | 230 / 50 | 230 / 50(110 / 60) | 230 / 50(110 / 60) | 230 / 50(110 / 60) | 230 / 50 |
| Potência absorvida [W] | 4 | 9 (11) | 11 (15) | 20 (27) | 36 |
Economia de energia em comparação com o modelo anterior
| W | 4 | 4 15 | |
| KWh por ano | 35 35 | 131,4 | |
| € por ano** | 7 | 7 | 26,28 |
| € no período de garantia | 28 28 | 105,12 |
* inclusive bloco de união para mangueiras
** base de cálculo: € 0,20/KWh
Instalação
1 Abertura da embalagem e preparação
Retirar cuidadosamente da embalagem o filtro e os acessórios incluídos separadamente e verificar se o produto está completo. Se o produto estiver incompleto ou apresentar danos, pedimos o favor de dirigir-se ao seu vendedor especializado.
Abrir todos os 4 clipes situados no copo do filtro e remover a cabeça da bomba. Todos os modelos da série de filtros exteriores JBL CristalProfi greenline possuem, a partir do nº de série 12-27-0001, uma nova placa distribuidora de água (4) com um perfil em U que veda contra o cesto de filtragem combinada superior.
Extrair, um após o outro, todos os cestos de filtragem e lavar bem todas as massas filtrantes com água de torneira morna. Em seguida, voltar a inserir os cestos de filtragem no filtro, observando a ordem correcta.
Antes de montar novamente a cabeça da bomba, convém activar biologicamente as matérias filtrantes contidas no filtro com as bactérias purificadoras JBL FilterStart (à venda no comércio especializado). Proceder como segue:
Esvaziar o conteúdo completo da quantidade necessária de frasquinhos de JBL FilterStart em ambas as massas pré-filtrantes do cesto de filtragem combinada.
Quantidade necessária de frasquinhos de JBL FilterStart:
CristalProfi e401: 1 frasquinho
CristalProfi e701: 1 frasquinho
CristalProfi e901: 2 frasquinhos
CristalProfi e1501: 3 frasquinhos
CristalProfi e1901: 4 frasquinhos
Montar a cabeça da bomba sobre o copo do filtro e fechar os clipes.
Nota: Os cestos de filtragem vazios (com excepção do filtro e401) podem ser cambiados livremente entre si; apenas o cesto de filtragem combinada pode ser inserido somente como último cesto superior. A cabeça da bomba pode ser girada livremente em até 180°.
Recomendação: Abrir e fechar sempre os clipes opostos, ou seja, "em cruz". Isto poupa a junta de vedação perfilada situada na cabeça da bomba e fecha o filtro de forma particularmente exacta.
2 Instalação do bloco de união para mangueiras e das mangueiras
Girar ambas as pequenas alavancas de fechamento situadas em cima da cabeça da bomba até a posição oposta (●) à marca “OPEN”, de forma que a ranhura na base das alavancas mostre verticalmente para cima.
Inserir o bloco de união com a alavanca média puxada para cima na cabeça da bomba e apertá-lo firmemente para baixo.
Para fixá-lo, deve-se apertar a alavanca média para baixo e girar ambas as pequenas alavancas de fechamento para a posição "OPEN". Agora as válvulas esféricas integradas no bloco de união estão abertas e o bloco de união não pode mais ser retirado, nem mesmo com a alavanca média puxada para cima (fecho de segurança).
Empurrar cada mangueira sobre uma união de mangueira e girar a porca no sentido inverso aos ponteiros do relógio até que a mangueira esteja bem fixada.
3 Instalação do filtro no local previsto
Agora o filtro já pode ser instalado no local previsto, p. ex. no armário de suporte do aquário ou em outro lugar apropriado. Para tanto, convém observar o seguinte: no caso da instalação do filtro no armário abaixo do aquário, a diferença de altura entre a superfície da água e o fundo do filtro deve ser de no máx. 180 cm (para o filtro e401: no máx. 120 cm). No caso da instalação ao lado do aquário, convém manter uma distância mínima de 20 cm entre a superfície da água e o canto superior do filtro.
ATENÇÃO: O filtro deve sempre ser operado em posição vertical!
4 Montagem dos tubos e das mangueiras
Encaixar o cesto de aspiração no tubo de aspiração e instalar este último no interior do aquário com o auxílio das ventosas e dos clipes. Conforme a borda do aquário, usar os clipes longos ou curtos. Expandir o tubo telescópico até que o cesto de aspiração se encontre aprox. 5
cm acima do substrato. As duas peças do tubo telescópico estão vedados entre si por meio de uma junta circular, de forma que o tubo telescópico não pode puxar ar nem mesmo no caso de um baixo nível de água (p.ex. bacia para tartarugas).
Unir o tubo de escoamento da água, o tubo curvo e, dado o caso, o tubo com bocais difusores e instalá-los igualmente no aquário por meio das ventosas. Remover primeiramente o bujão obturador do tubo com bocais difusores e só voltar a colocá-lo quando o filtro estiver a funcionar.
Recomendação: No caso de aquários plantados, desaconselhamos o uso do tubo com bocais difusores, dado que isto causará a expelição de uma quantidade desnecessariamente grande de CO2, um importante nutriente para as plantas. A melhor opção consiste em utilizar o tubo de escoamento em combinação com a peça angular ou o tubo difusor largo, sendo que a abertura de saída do tubo deve situar-se abaixo da superfície da água para garantir uma ligeira movimentação na superfície. A distância entre a abertura de saída do tubo e a superfície da água pode ser ajustada individualmente mediante as duas peças de extensão.
Conectar a mangueira fixada na posição "IN" do bloco de união (conexão angular preta) ao tubo de aspiração e a mangueira presa na posição "OUT" (conexão angular cinzenta) ao tubo de escoamento da água. Fixar bem ambas as mangueiras girando as porcas no sentido inverso aos ponteiros do relógio.
Cortar ambas as mangueiras à medida mais curta possível para evitar a formação de dobras. Além disso, isto facilitará o processo de arranque.
Colocação em serviço
Assegurar que ambas as pequenas alavancas de fechamento situadas na cabeça da bomba se encontrem na posição "OPEN". Durante o processo de arranque, o tubo de escoamento da água com o tubo com bocais difusores etc. deve situar-se ACIMA da superfície da água, a fim de garantir a perfeita evacuação de ar do aparelho.
Carregar com a palma da mão várias vezes no botão "START" situado na cabeça da bomba, até que a água comece a correr para dentro da mangueira de aspiração (conectada na posição "IN"). Esperar até que o filtro esteja completamente cheio de água e a água na mangueira que conduz ao tubo de escoamento (conectada na posição "OUT") se encontre no mesmo nível que a superfície da água no aquário.
Em seguida deve-se conectar o filtro à rede eléctrica. A água irá agora sair do tubo de escoamento e correr para dentro do aquário. No início, a água pode estar misturada com o ar que ainda se encontrava entre as diferentes camadas do material filtrante. Agitar levemente o filtro para fazer com que o ar seja soltado e evacuado juntamente com o fluxo de água.
Nota: Se estiver previsto substituir um filtro já existente no aquário por um filtro JBL CristalProfi, recomendamos operar o filtro novo paralelamente durante 2 semanas no mesmo aquário antes de desmontar o filtro “velho”. Desta forma, fica garantida a perfeita colonização do filtro novo por bactérias purificadoras e evita-se a formação de nitrito perigoso na fase de transição.
Finalmente, deve-se controlar a estanqueidade de todos os componentes!
Regulagem do caudal
Se for desejado, o caudal de água pode ser regulado por meio da alavanca de fechamento marcada com "OUT" (conexão angular cinzenta). Quanto mais a alavanca for afastada da marca "OPEN", menor será o caudal. A regulagem nunca deve ser feita com a alavanca oposta! Importante: Convém evitar uma redução do caudal para menos que a metade pelas seguintes razões: o ruído de funcionamento pode aumentar, a vida útil do rotor pode ser reduzida e a refrigeração necessária para a operação da cabeça da bomba não estará mais garantida.
Nota relativa ao desempenho da bomba:
Recomendamos usar exclusivamente massas filtrantes originais da JBL para garantir o funcionamento impecável e confiável do filtro.
De acordo com a praxe técnica, os dados indicados nas placas de tipo e na embalagem referem-se, no máximo, à MARCHA EM VAZIO da bomba, sem mangueiras e massas filtrantes:
CP e401: 450 l/h
CP e701: 700 l/h
CP e901: 900 l/h
CP e1501: 1400 l/h
CP e1901: 1900 l/h
Durante a operação do filtro no aquário, estes valores sofrem uma redução mais ou menos forte conforme as massas filtrantes usadas e o comprimento das mangueiras. Mangueiras e massas filtrantes sujas reduzem ainda mais o desempenho da bomba.
Se o aparelho for operado com mangueiras de 1,50 m e com as massas filtrantes incluídas no fornecimento, ele terá, em estado novo ou após a limpeza, aprox. o seguinte desempenho:
CP e401: 200 - 250 l/h
CP e701: 350 - 400 l/h
CP e901: 380 - 450 l/h
Ao se verificar uma redução de aprox. 50% destes valores, convém proceder à limpeza das massas filtrantes e mangueiras (ver o ponto B).
Manutenção e cuidados
Todos os filtros exteriores JBL CristalProfi greenline deixam a fábrica já equipados com um conjunto padronizado de massas filtrantes que garantem a obtenção de água saudável e pura para a assim chamada “operação normal” do aquário. Estas matérias filtrantes oferecem óptimas condições de colonização às bactérias purificadoras indispensáveis à decomposição
de substâncias nocivas e garantem, mediante a limpeza mecânica preliminar, que as bactérias possam desempenhar sua tarefa durante muito tempo sem serem perturbadas.
A composição das massas filtrantes pode naturalmente ser adaptada às necessidades específicas de seu aquário. A JBL oferece uma ampla gama de massas filtrantes especiais. Conforme a massa filtrante escolhida, isto pode, no entanto, exercer influência sobre o desempenho do filtro e a vida útil das massas filtrantes.
Atenção: Com vistas a evitar uma redução do desempenho da bomba, é absolutamente indispensável efectuar trabalhos de manutenção e limpeza em intervalos regulares.
7 Limpeza e/ou troca das massas filtrantes
Desconectar a ficha de rede antes de toda e qualquer operação no filtro!
Girar até o encosto ambas as pequenas alavancas de fechamento situadas na cabeça da bomba para a posição (●) oposta à marca "OPEN". Puxar completamente para cima a alavanca média situada no bloco de união das mangueiras e apertá-la até o encosto. Isto faz com que o bloco de união das mangueiras seja levantado um pouco. Extrair o bloco de união para cima. As válvulas esféricas integradas no bloco de união das mangueiras estão agora fecha-das e retêm a água nas mangueiras. Desta forma, fica excluída a abertura despercebida, p. ex. por crianças, com um vazamento despropositado da água.
Abrir os 4 clipes no copo do filtro e remover a cabeça da bomba.
Retirar os cestos com as massas filtrantes e lavar as massas em água morna (25 °C). Nunca lavar TODAS as massas filtrantes ao mesmo tempo, dado que isto elimina uma quantidade demasiado grande de bactérias purificadoras úteis. Os filtros JBL CristalProfi da série e foram construídos de maneira que só é necessário limpar regularmente a massa pré-filtrante (F1), enquanto que os intervalos de limpeza para as demais massas filtrantes são maiores.
Recomendação: Convém não esquecer de limpar todos os tubos e mangueiras regularmente com uma escova apropriada (p.ex. JBL Cleany), dado que as acumulações bacterianas no lado interior reduzem drasticamente o desempenho da bomba do filtro.
8 Função e intervalos de câmbio das diferentes massas filtrantes
Material para a filtragem preliminar mecânica, de espuma grossa cortada em forma de perfil em "T" para poder acumular uma quantidade máxima de sujeira mais grossa. Convém substituir este material de dois em dois meses, sendo possível lavá-lo uma ou duas vezes.
(F2) Bolinhas para a biofiltragem de alto desempenho (JBL MicroMec)
JBL MicroMec é um material biofiltrante altamente poroso fabricado em vidro sinterizado que, graças à estrutura especial da superfície e dos poros, promove amplamente a colonização por bactérias purificadoras úteis. Isto, por sua vez, permite a decomposição biológica eficaz das substâncias nocivas contidas na água. Por este motivo, é especialmente apropriado para a filtragem biológica permanente e intensiva em aquários de água doce e salgada. A
forma das bolinhas com diâmetros variados garante um efeito de auto-limpeza, de maneira que esta massa filtrante só tem de ser limpa brevemente a cada 6 – 12 meses, conforme a quantidade de sujeira acumulada. As bolinhas devem ser substituídas quando começarem a decompor-se.
Os pontos 12 e 13 contêm uma lista de massas filtrantes particularmente apropriadas para a solução de problemas específicos.
(F3) Manta de espuma (JBL UniBloc):
Almofadas de espuma com poros de tamanho médio para a filtragem biológica eficiente graças às óptimas condições para a colonização por bactérias purificadoras. As almofadas apresentam um recorte que pode ser retirado para permitir a inserção de massas filtrantes para soluções de problemas específicos. As almofadas necessitam de uma limpeza cuidadosa a cada 6 meses e devem ser substituídas depois de três ou quatro ciclos de limpeza. Limpar ou substituir sempre somente uma das duas almofadas.
(F4, F5) JBL Espuma filtrante
Conjunto composto por uma almofada com poros de tamanho médio e outra com poros finos para a parte central do cesto de filtragem combinada. A almofada com poros de tamanho médio filtra biologicamente através da colonização por bactérias, enquanto a almofada com poros finos, além de realizar a filtragem biológica, ainda retém eventuais partículas de sujeira que poderiam danificar a bomba. As ranhuras no lado superior da almofada de poros finos destinam-se à acomodação dos JBL Stixx especiais para a fertilização de longo prazo das plantas aquáticas. No caso da almofada de poros médios, basta uma limpeza a cada 6 meses, enquanto a almofada de poros finos deve ser lavada a cada 4 meses ou de acordo com as necessidades (redução do débito da bomba). Substituir as almofadas depois de 3 ou 4 limpezas.
$$ (F 1 + F 4 + F 5 = J B L \text { CombiBloc }) $$
Limpeza das mangueiras
As bactérias que colonizam as mangueiras produzem uma camada mucosa que pode reduzir consideravelmente o fluxo de água, enquanto que o problema do crescimento de algas só ocorre no caso de uma forte incidência de luz. Limpar as mangueiras em intervalos regulares com uma escova (p. ex. JBL Cleany). Não basta lavá-las simplesmente com água de torneira!
Limpeza do rotor e da caixa do rotor
Girar a tampa da caixa do rotor no sentido contrário ao dos ponteiros do relógio em direcção da marca “OPEN” e removê-la puxando levemente.
Extrair o rotor da caixa. ATENÇÃO: o rotor é segurado na caixa através de forças magnéticas.
Ao extrai-lo, deve-se proceder com cautela e ter cuidado para não ferir os dedos.
O veio cerâmico é fixado por dois suportes de borracha que durante a extracção permanecem no eixo ou então no fundo da caixa do rotor e/ou no centro da tampa da caixa.
Limpar a caixa do rotor, o rotor e o veio com uma escova apropriada, enxaguando-os em seguida com água limpa. Colocar os componentes de molho em JBL Clean A (à venda no comércio especializado) para remover confortavelmente eventuais depósitos calcários.
A cabeça da bomba não deve em caso algum ser submersa em água ou outros líquidos para fins de limpeza. Recomendamos usar um pano húmido (p.ex. JBL WishWash) para limpar a superfície da caixa do rotor.
Voltar a instalar o veio cerâmico e o rotor na caixa, assegurando o assento correcto dos suportes de borracha para o veio. Montar a tampa e girá-la completamente para baixo em direcção da marca “CLOSE”, exercendo uma leve pressão.
Nota: Caso seja necessário substituir o rotor em virtude da presença de sinais de desgaste, deve-se sempre trocar o conjunto completo composto do rotor, do veio e de 2 suportes de borracha, pois só assim estará garantido o funcionamento regular e silencioso. Quando o rotor e o veio forem extraídos, muitas vezes um dos suportes de borracha fica preso no fundo da caixa do rotor e somente pode ser removido dali com grande dificuldade. Por este motivo, a JBL desenvolveu uma ferramenta especial que pode ser adquirida sob a denominação “Dispositivo de extracção para suportes de rotores” no comércio especializado. Esta ferramenta é fornecida juntamente com uma escova útil para a limpeza da caixa do rotor.
11 Recolocação em funcionamento do filtro
Voltar a instalar o bloco de união com as mangueiras presas seguindo as instruções do ponto (2). Girar primeiramente a alavanca de fechamento direita em direcção de "OPEN" até encostar e repetir a operação alguns segundos depois com a alavanca de fechamento esquerda. Se a água não começar a correr automaticamente para dentro do copo do filtro, deve-se colocar o filtro em funcionamento conforme descrito no ponto (5). Voltar a conectar o filtro à rede eléctrica.
O que fazer se...?
Não é possível instalar correctamente a cabeça da bomba
| Causa Solução | |
| Um ou vários cestos de filtragem estão muito cheios ou não assentam correctamente um sobre o outro | Não encher demasiadamente os cestos de filtragem e assegurar o posicionamento correcto de um cesto sobre o outro |
O filtro apresenta fugas na cabeça da bomba
| Causa Solução | |
| Os clipes não estão fechados ou não fecham correctamente | Fechar correctamente todos os clipes |
| A junta de vedação perfilada está suja Limpar as superfícies de vedação e lubrificá-las com vaselina comum | |
| Junta de vedação perfilada inserida incorrectamente, torcida, danificada ou inexistente | Inserir correctamente ou substituir a junta de vedação |
O filtro não trabalha, a água não escoa do filtro
| Causa Solução | |
| Falta de alimentação eléctrica Conectar a ficha de rede | |
| Não há água no filtro O filtro não é auto-aspirante! | Carregar no botão„START“ e encher o filtro com água (ver o ponto 5) |
| Impulsor e/ou o veio montados em posição inclinada, veio quebrado, falta dos suportes de borracha do veio, posição incorrecta do fecho de baioneta da caixa do rotor | Desmontar, controlar, substituir as peças defeituosas e voltar a montar os componentes. Assegurar o assento correcto do veio e do fecho de baioneta |
| O rotor falta, apresenta defeito ou está sendo bloqueado por grãos de cascalho ou conchas de caracóis | Limpar a caixa do rotor, instalar um rotor intacto |
O desempenho do filtro sofreu forte redução
| Causa Solução | |
| Uma ou ambas as alavancas de fechamento na cabeça da bomba não se encontram na posição „OPEN” | Controlar e, se necessário, corrigir a posição das alavancas |
| Bloco de união das mangueiras sujo Remover as mangueiras e limpar o bloco de união, em estado montado e com as alavancas de fechamento na posição „OPEN”, com uma escova apropriada | |
| Dobras, etc. nas mangueiras Controlar a instalação das mangueiras quanto à presença de dobras, estreitamentos, etc. | |
| Cesto de aspiração entupido Limpar o cesto de aspiração | |
| Mangueiras obstruídas por depósitos Limpar as mangueiras com o auxílio de uma escova apropriada | |
| Massas filtrantes muito sujas Limpar as massas filtrantes (particularmente a massa pré-filtrante) | |
| Massas filtrantes acomodadas em saquinhos de malha | Os meios de biofiltragem de longo prazo (tais como JBL MicroMec, JBL Sintomec, etc.) não devem ser acomodados em saquinhos de malhas finas. Utilizar exclusivamente massas filtrantes CristalProfi originais com bordas de espuma para resolver problemas específicos (ver o ponto D) |
| Limpeza insuficiente das massas filtrantes Extrair as massas filtrantes dos cestos e limpá-las | |
| Utilização das massas filtrantes erradas Massas filtrantes finas, tais como algodão, só devem ser inseridas de forma solta nos cestos para garantir que o fluxo de água não seja impedido | |
| Bomba suja Limpar a câmara da bomba, o rotor e a tampa com o auxílio de uma escova apropriada (ver o ponto 10) | |
| A água não circula correctamente Repetir o processo de arranque (ver o ponto 5) | |
| Impulsor e/ou o veio montados em posição inclinada, veio quebrado, falta dos suportes de borracha do veio, posição incorrecta do fecho de baioneta da caixa do rotor | Desmontar, controlar, substituir as peças defeituosas e voltar a montar os componentes. Assegurar o assento correcto do veio e do fecho de baioneta |
| Excesso de acessórios montados no sistema de mangueiras | Acessórios (p.ex. purificador de água UV-C, etc.) reduzem o fluxo de água. Remover os acessórios ou operá-los através de um outro circuito de água |
Ar no filtro
| Causa Solução | |
| O ponto de união do tubo telescópico situa-se abaixo da superfície da água | Ao efectuar a troca parcial da água, aspirar a água apenas até aprox. 5 cm acima do ponto de união. Em caso contrário, puxar a ficha de rede |
| Filtro posicionado em lugar muito alto A borda super | erior da cabeça da bomba deve situar-se, pelo menos, 20 cm abaixo da superfície da água (quanto mais, melhor) |
| A instalação de mangueiras apresenta fugas e aspirar | Controlar a estanqueidade e o assento correcto de todas as uniões |
| Pedra difusora de ar posicionada muito perto do tubo de aspiração | No caso do abastecimento complementar de ar através de uma bomba de diafragma, deve-se manter uma distância suficiente entre a pedra difusora e o tubo de aspiração |
| Mangueiras trocadas nos bocais „IN” e „OUT” Conectar as mangueiras correctamente | |
| Elevada resistência ao escoamento causada por massas filtrantes sujas ou acomodadas em saquinhos de malha | Limpar as massas filtrantes e não inserir os meios de biofiltragem de longo prazo (JBL MicroMec, JBL SintoMec) em saquinhos de malha fina. Utilizar exclusivamente massas filtrantes CristalProfi originais com bordas de espuma para resolver problemas específicos (ver o ponto D) |
Accionamento difícil das alavancas de fechamento situadas na cabeça da bomba
| Causa Solução | |
| Deslizamento insatisfatório das juntas de vedação | Desmontar o bloco de união das mangueiras (7) e pulverizar as esferas de vedação com óleo de silicone comum. Voltar a montar o bloco de união das mangueiras e movimentar as alavancas várias vezes para cada lado |
Peixes mortos e/ou água turva
| Causa Solução | |
| Intoxicação por nitrito causada pela mudança muito repentina do filtro „velho” para o filtro novo, com correspondente eliminação das bactérias purificadoras que colonizavam o filtro velho | No início, deve-se operar o filtro velho e o filtro novo paralelamente durante 2 semanas no mesmo aquário, ou então usar 1/3 da massa filtrante velha no filtro novo. Nunca efectuar ao mesmo tempo uma „limpeza geral” no aquário! |
Massas filtrantes especialmente adaptadas à solução de problemas específicos (à venda no comércio especializado)
12 Massas filtrantes com borda de espuma:
Os kits de massas filtrantes descritos a seguir seguem um inovador princípio de dois estágios adaptado especialmente aos filtros CristalProfi da série e. Estes kits compõem-se de uma zona in-
terior e uma zona exterior. A zona interior é ocupada por massas filtrantes especiais de granulação relativamente fina, que requerem um saquinho de malha fina. A zona exterior consiste de espuma com poros de tamanho médio. Desta forma, a água pode circular lentamente pelas massas filtrantes especiais assegurando um máximo de eficiência e, ao mesmo tempo, a borda de espuma de poros médios garante um fluxo total máximo da água no filtro. Tanto o tamanho como o volume de cada kit adaptam-se precisamente a um cesto de filtragem JBL CristalProfi da série e.
JBL CarboMec Pad - Kit com carvão activo de alto desempenho
Elimina resíduos de medicamentos, colorações da água e impurezas com alto peso molecular de água doce e salgada. Quase não provoca aumento da condutância e do teor de fosfato na água.
JBL PhosEx ultra Pad - Resolve problemas causados por algas graças à eliminação confiável de fosfato Impede e/ou elimina, tanto em água doce como salgada, o crescimento indesejado de algas através da ligação do fosfato, que é considerado o nutriente principal das algas.
JBL NitratEx Pad - Kit removedor de nitrato
Remove o nitrato em água doce. Impede e/ou elimina o crescimento indesejado de algas através da remoção confiável do nutriente nitrato em água doce. Trata-se de uma resina de permuta iónica que pode ser regenerada por meio de sal.
JBL ClearMec Pad - Removedor de substâncias nocivas para a obtenção de água cristalina livre de algas Uma mistura de bolinhas de argila e resinas especiais remove as substâncias nocivas fosfato, nitrato e nitrito em água doce e previne, assim, o crescimento indesejado de algas. As bolinhas de argila facilitam a colonização por bactérias purificadoras e promovem, além disso, a decomposição biológica das substâncias nocivas. Desta forma, obtém-se uma água cristalina e saudável.
Massas filtrantes sem borda de espuma:
As massas filtrantes descritas a seguir quase não inibem o fluxo de água no filtro e, portanto, não necessitam de uma borda de espuma. A quantidade é igualmente suficiente para um cesto de filtragem JBL CristalProfi da série e.
JBL MicroMec - Bolinhas para a biofiltragem intensiva
JBL MicroMec é um material biofiltrante altamente poroso fabricado em vidro sinterizado que, graças à estrutura especial da superfície e dos poros, promove amplamente a colonização por bactérias purificadoras úteis. Isto, por sua vez, permite a decomposição biológica eficaz das substâncias nocivas contidas na água. Por este motivo, é especialmente apropriado para a filtragem biológica permanente e intensiva em aquários de água doce e salgada.
Anéis de cerâmica (JBL CerMec)
Material para filtragem mecânica que, no entanto, também exerce um efeito biológico graças à colonização por bactérias purificadoras. Concebida em forma de anéis, esta massa filtrante serve sobretudo para conduzir o fluxo de água em todas as direcções, garantindo, assim, uma perfeita circulação dentro do filtro.
JBL TorMec - Pellets de turfa activa para a obtenção de água tropical natural
Os pellets JBL TorMec são produzidos mediante a compressão de dois componentes de turfa com diferente teor de humina. Desta forma, obtêm-se um efeito inicial rápido e um efeito bem dosado a longo prazo. Graças ao seu elevado teor de substâncias húmicas, JBL TorMec reduz a dureza carbonatada e o pH. JBL TorMec provoca uma ligeira coloração da água; como no caso das águas tropicais naturais, esta coloração filtra determinadas faixas indesejáveis do espectro da luz, prevenindo, assim, o crescimento de algas.
Garantia
Concedemos ao consumidor final deste aparelho da JBL uma garantia ampliada de 4 anos a partir da data de compra.
A presente garantia cobre danos relacionados com o material e a montagem. A garantia não é extensiva a peças sujeitas ao desgaste, tais como anéis de vedação, o impulsor da bomba ou o veio, e também não cobre quaisquer danos causados por influências externas ou pela utilização imprópria. A prestação de garantia efectuar-se-á conforme nossa escolha através da substituição ou do conserto das peças defeituosas.
Outros direitos à prestação de garantia não existem, sobretudo não assumimos qualquer responsabilidade, na medida em que isto for legalmente admissível, por danos consecutivos causados pelo presente aparelho. No caso da utilização da garantia, pedimos o favor de dirigir-se ao seu vendedor zootécnico especializado ou de enviar-nos o aparelho com porte e despesas de embalagem pagos, juntamente com o correspondente comprovante de compra válido. *
* No caso da utilização da garantia, favor preencher e enviar à:
Espaço reservado para o comprovante de compra:
Série n.º
(favor incluir em todos os casos o comprovante de compra que lhe será devolvido juntamente com o aparelho)
Motivo da reclamação:
Data:...... Assinatura:......
