| Termék típusa | Akvárium külső szűrő |
| Márka | JBL |
| Modell | CristalProfi e401 greenline |
| Méretek (H x Sz x M) | 180 x 210 x 284 mm |
| Tartály térfogata | 4,6 L |
| Szűrőanyag térfogata | 2,3 L |
| Szűrőkosarak száma | 1 |
| Szűrőkosár térfogata | 1,2 L |
| Rekeszes kosár térfogata | 1,1 L |
| Tömlő átmérője | 12/16 mm |
| Szivattyú max. áramlása | 450 L/h (üresen) |
| Valós körülmények közötti áramlás | 200-250 L/h (szűrőanyaggal és 1,5 m-es tömlővel) |
| Ajánlott akvárium | 40-120 L |
| Elektromos táplálás | 230 V / 50 Hz |
| Áramfogyasztás | 4 W |
| Tanúsítvány | TÜV/GS |
| Garancia | 4 év |
| Tartozék szűrőanyagok | Előszűrő hab F1, MicroMec gyöngyök F2, habok F3/F4/F5 |
| Indítás | Beépített gyorsindító (START gomb) |
| Vízleállítás | Csatlakozóblokk golyóscsapokkal |
| Zajszint | Csendes a kerámia tengelyű rotor miatt |
| Használat | Édesvíz vagy tengervíz |
Gyakran ismételt kérdések - CristalProfi e401 JBL
Felhasználói kérdések a következőről CristalProfi e401 JBL
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Akváriumszűrő PDF formátumban ingyenesen! Találja meg kézikönyvét CristalProfi e401 - JBL és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. CristalProfi e401 márka JBL.

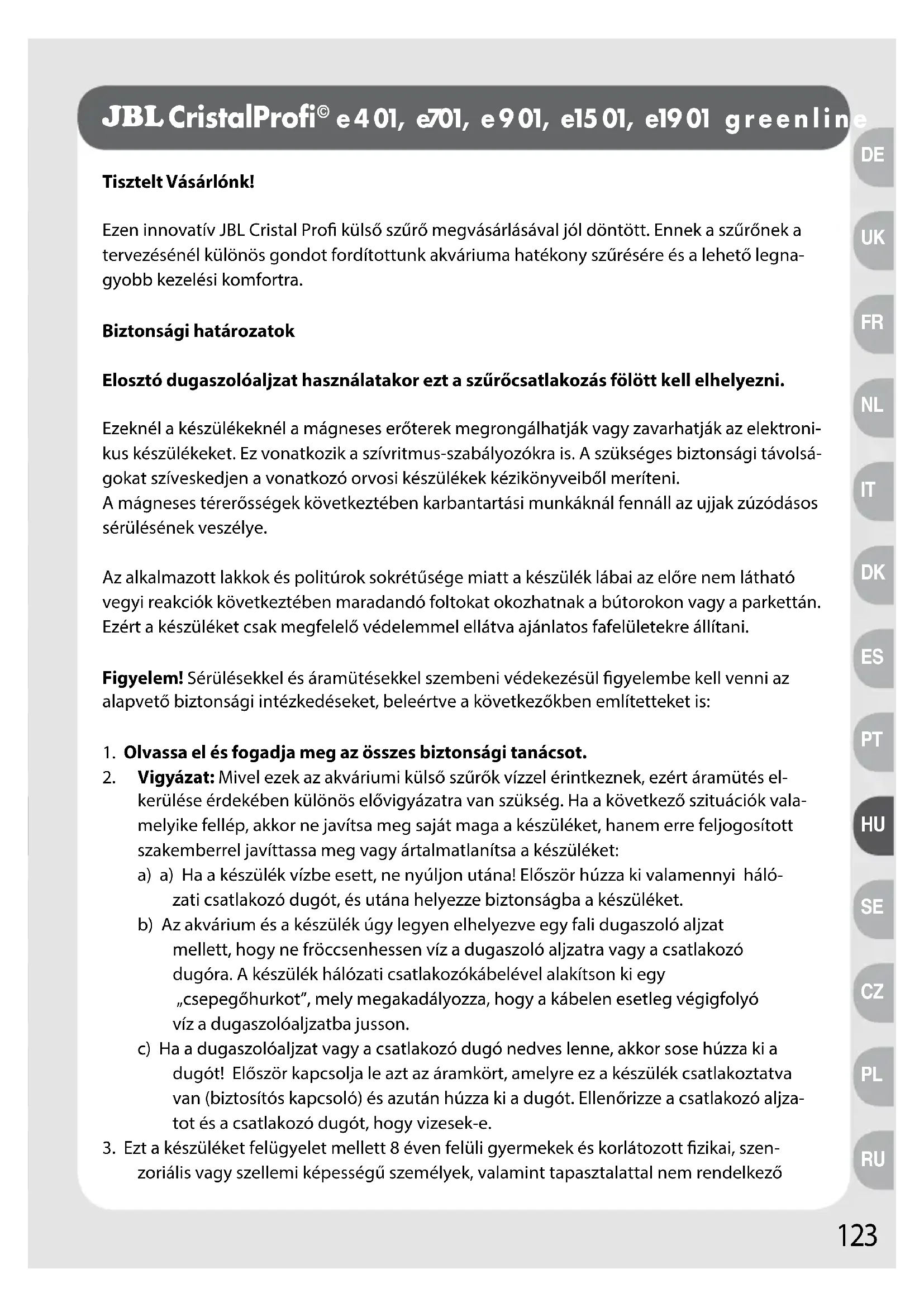

HASZNÁLATI ÚTMUTATÓ CristalProfi e401 JBL
Ezen innovatív JBL Cristal Profi külső szűrő megvásárlásával jól döntött. Ennek a szűrőnek a tervezésénél különös gondot fordítottunk akváriuma hatékony szűrésére és a lehető legnagyobb kezelési komfortra.
Biztonsági határozatok
Elosztó dugaszolóaljzat használatakor ezt a szűrőcsatlakozás fölött kell elhelyezni.
Ezeknél a készülékeknél a mágneses erőterek megrongálhatják vagy zavarhatják az elektronikus készülékeket. Ez vonatkozik a szívritmus-szabályozókra is. A szükséges biztonsági távolságokat szíveskedjen a vonatkozó orvosi készülékek kézikönyveiböl meríteni.
A mágneses térerősségek következtében karbantartási munkáknál fennáll az ujjak zúzódásos sérülésének veszélye.
Az alkalmazott lakkok és politúrok sokrétűsége miatt a készülék lábai az előre nem látható vegyi reakciók következtében maradandó foltokat okozhatnak a bútorokon vagy a parkettán. Ezért a készüléket csak megfelelő védelemmel ellátva ajánlatos fafelületekre állítani.
Figyelem! Sérülésekkel és áramütésekkel szembeni védekezésül figyelembe kell venni az alapvető biztonsági intézkedéseket, beleértve a következőkben említetteket is:
-
Olvassa el és fogadja meg az összes biztonsági tanácsot.
-
Vigyázat: Mivel ezek az akváriumi külső szűrők vízzel érintkeznek, ezért áramütés elkerülése érdekében különös elővigyázatra van szükség. Ha a következő szituációk valamelyike fellép, akkor ne javítsa meg saját maga a készüléket, hanem erre feljogosított szakemberrel javíttassa meg vagy ártalmatlanítsa a készüléket:
a) a) Ha a készülék vízbe esett, ne nyúljon utána! Először húzza ki valamennyi hálózati csatlakozó dugót, és utána helyezze biztonságba a készüléket.
b) Az akvárium és a készülék úgy legyen elhelyezve egy fali dugaszoló aljzat mellett, hogy ne fröccsenhessen víz a dugaszoló aljzatra vagy a csatlakozó dugóra. A készülék hálózati csatlakozókábelével alakítson ki egy „csepegőhurkot”, mely megakadályozza, hogy a kábelen esetleg végigfolyó víz a dugaszolóaljzatba jusson.
c) Ha a dugaszolóaljzat vagy a csatlakozó dugó nedves lenne, akkor sose húzza ki a dugót! Először kapcsolja le azt az áramkört, amelyre ez a készülék csatlakoztatva van (biztosítós kapcsoló) és azután húzza ki a dugót. Ellenőrizze a csatlakozó aljza-tot és a csatlakozó dugót, hogy vizesek-e.
- Ezt a készüléket felügyelet mellett 8 éven felüli gyermekek és korlátozott fizikai, szenzoriális vagy szellemi képességű személyek, valamint tapasztalattal nem rendelkező
személyek is használhatják. Ehhez be kell vezetni őket a készülék működési módjába és tudatában kell lenniük az alkalmazás veszélyeinek. A készülék nem játékszer. Gyermekek ne foglalkozzanak a készülék tisztításával vagy karbantartásával, kivéve, ha 8 éven felüliek és felügyelet alatt állnak.
- Használaton kívül, alkatrészek rá- vagy leszerelésekor vagy a készülék tisztítása előtt mindig le kell választani a hálózatról. A dugót sose húzza ki a kábelnél fogva a csatlakozó aljzatból, hanem mindig a dugót fogja meg és azt húzza ki.
- A készüléket az előirányzott célon kívül másra nem szabad használni. A gyártó által nem javasolt tartozékok alkalmazása veszélyes helyzetekhez vezethet.
- A készüléket nem szabad fagyveszélyes helyeken üzemeltetni vagy tárolni.
- Ezen készülék hálózati csatlakozókábele nem cserélhető. A kábel megsérülésekor ki kell selejtezni a készüléket.
- Üzembe helyezés előtt ügyelni kell a készülék biztonságos felszerelésére.
- A készüléknek nem szabad szárazon járnia.
- A készüléket csak helyiségekben szabad használni. Csak akvarisztikai használatra szolgál.
- A készüléken vagy az akváriumban való munkavégzés előtt az akváriumban lévő valamennyi elektromos készüléket le kell választani a hálózatról.
- Ezt a készüléket nem szabad 35 °C-nál melegebb folyadékok szállítására használni.
- Elektromos áramütés elkerülése érdekében sose mártsa vízbe vagy más folyadékba a készüléket, a hálózati csatlakozó dugót vagy a hálózati csatlakozókábelt.
- Jól őrizze meg ezt az útmutatót!
CE, TÜV/GS
Ártalmatlanítás: Ezen készülék pumpafejét nem szabad a szokásos háztartási hulladék közé keverni. Szíveskedjen figyelembe venni az elektromos készülékek ártalmatlanítására vonatkozó helyi előírásokat.
Tartalomjegyzék:
| A | működés | leírása | 125. | ||
| Különlegességek | 125. | oldal | |||
| Alkatrészek és megnevezések, 126. oldal | |||||
| Műszaki | adatok | 127. | oldal | ||
| Szerelés | 127. | oldal | |||
| A pumpa teljesítményére vonatkozó utalások 130. oldal | |||||
| Karbantartás | és | ápolás | 130. | ||
| Mi a teendő, ha...... | 131. oldal | ||||
| Szűrőanyagok problémás esetek megoldására 135. oldal | |||||
A működés leírása
A JBL CristalProfi greenline szürők zárt keringési rendszerben tisztítják az akváriumban lévő vizet. A szürőfejben beépített, karbantartást nem igénylő vízpumpa gondoskodik a víz állandó keringtetéséről. A víz az akváriumból a szürőanyag-tartályba kerül, ahol alulról felfelé átfolyik a szürőanyagon, majd a megfelelő tisztítás után visszakerül az akváriumba. A szürő NEM önszívó. A kezdetben a rendszerben lévő levegőt az indítás előtt el kell távolítani. Ez a beépített gyorsindító szerkezet működtetésével történik.
Különlegességek
- Energiaefficiens
A JBL CristalProfi greenline sorozatának szűrői 43 %-ig (modelltől függően) kevesebb áramot igényelnek mint a hasonló előző modellek.
• Nagy teljesítményű és halk
Az új motortechnológia ugyanolyan effektív vízkeringtetést tesz lehetővé az akváriumában mint az előző modelleknél.
Az optimalizált, kerámia csapágyakkal ellátott örvényszivattyúk extrém nyugodt járásról és hosszú élettartamról gondoskodnak.
• Ritkán kell tisztítani
Közvetlenül a szivattyúfej alatt található egy szabadalmaztatott [EP 1832164] innovatív kombi szűrőanyagkosár, melyben jobbra és balra rendkívül könnyen elérhető előszűrőanyagok találhatók. Az előszűrőanyag rendszeres cseréje következtében a többi szűrőanyagot csak nagyon ritkán kell megtisztítani.
• Nagy teljesítményű JBL MicroMec bio-szűrőgolyókkal
A különböző átmérőjű golyó alak révén öntisztító hatás keletkezik. Ezáltal csak nagyon hosszú időközönként igényel tisztítást ez a szűrőanyag.
A könnyen tisztítható előszűrővel együtt lehetőség van arra, hogy a főszűrőanyag egy évig is használható legyen.
• Egyszerű indítás, biztonságos
A beépített gyorsindító szerkezet játszi könnyedségű szűrőindítást tesz lehetővé, kellemetlen vízbeszívás nélkül.
A szűrő minden része játszi könnyedséggel összeszerelhető és úgy lett kialakítva, hogy kizárt a hibás összeszerelés.
Egy szabadalmaztatott [EP 1869973] innovatív vízstoppos tömlőcsatlakozó blokk megakadályozza a vízkilépést a tömbnek szűrőről való leválasztása közben.
TÜV/GS által bevizsgálva
• Teljes felszerelés és csatlakoztatásra kész állapot
A szűrő komplett módon csatlakoztatásra kész állapotú és el van látva szűrőanyagokkal. A szűrőanyagok úgy lettek kiválasztva, hogy hatékony mechanikus és biológiai víztisztítást biztosítanak. Akváriuma így tiszta és egészséges vizet kap.
A sokrétű tartozék lehetővé teszi csaknem valamennyi édes- és tengervízzel töltött akváriumra való játszi könnyedségű csatlakoztatást.
Alkatrészek és megnevezésük
1 vízstoppos tömlöcsatlakozó blokk
1 a középső kar
2 pumpafej 2 a bal zárókar 2 b jobb zárókar
3 alakos tömítés
4 új elosztólap a belépő vízhez
5 kombi-szürökosár
6 szűrőkosár
7 szürőtartály 7 a záróklipsz
8 vízkifolyócső (az akváriumhoz) tömlőcsavarzattal
9 szögidom (2 x)
10 hosszabbító (2 x)
11 széles sugarú cső
12 fúvókacső (2 rész)
13 elzáró a fúvókacsőhöz (előszerelt!)
14 tapadókorong (5 x)
15 rövid csőklipsz a tapadókoronghoz (5 x)
16 hosszú csőklipsz a tapadókoronghoz (5 x)
17 szívócső (az akváriumtól), kihúzható, tömlőcsavarzattal
18 szívókosár
19 tömlő (CP e401, e701 és e901-nél 12/16, CP e1501-nél 16/22, CP e1901-nél 19/25)
F1 előszűrőanyag: habszivacs T-profil, 10 ppi*
F2 biológiai főszűrőanyag: JBL MicroMec nagy teljesítményű bio-szűrőgolyók
F3 biológiai főszűrőanyag: habszivacs szőnyeg 20 ppi
F4 biológiai főszűrőanyag: habszivacs szőnyeg 20 ppi
F5 mechanikai / biológiai szűrőanyag: habszivacs szőnyeg 30 ppi
*ppi: pores per inch; pórus/coll; 1 coll = 2,54 cm
| Müszaki adatok | CP e401greenline | CP e701greenline | CP e901greenline | CP e1501greenline | CP e1901greenline |
| max. pumpateljesít-mény [l/h] | 450 700 900 1400 1900 | ||||
| Akvárium számára [l] 40-120 60-200 90-300 160-600 200-800 | |||||
| L x B x H [mm]* | 180 x 210 x284 | 180 x 210 x350 | 180 x 210 x405 | 200 x 235 x460 | 200 x 235 x564 |
| Szürőtartály [l] | 4,6 6,1 7,6 12 15 | ||||
| Szürőkosarak [l] / db 1,2 / 1 1,2 / 2 1,2 / 3 1,9 / 3 1,9 / 4 | |||||
| Kombi-szürőkosár [l] 1,1 1,1 1,1 2,3 2,3 | |||||
| Szürőanyagok [l] 2,3 3,5 4,7 8 10 | |||||
| Tömlő [mm] | 12/16 | 12/16 | 12/16 | 16/22 | 19/25 |
| Feszültség [V] /frekvencia [Hz] | 230 / 50 | 230 / 50(110 / 60) | 230 / 50(110 / 60) | 230 / 50(110 / 60) | 230 / 50 |
| Teljesítményfelvétel[W] | 4 | 9 (11) | 11 (15) | 20 (27) | 36 |
Energiamegtakarítás az előző modellel szemben
| W | 4 | 4 15 | |
| KWh évente | 35 35 | 131,4 | |
| € évente** | 7 | 7 | 26,28 |
| € garanciális időben** | 28 28 | 105,12 |
*beleértve a tömlöcsatlakozó blokkot
** 0,20 € / KWh esetén
Felszerelés
1 Kicsomagolás és előkészítés
Vegye ki óvatosan a szűrőt és a külön mellékelt tartozékot a csomagolásból és ellenőrizze a tartozékok hiánytalanságát. Ha hiányzik vagy sérült valami, forduljon szakkereskedőjéhez. Nyissa ki a szűrőtartályon lévő mind a 4 záróklipszet és vegye le a pumpafejet. A CristalProfi greenline külső szűrők valamennyi modellje a 12-27-0001-es és ennél magasabb sorozatszá-moknál új vízelosztólappal (4) rendlkezik, ami a felső kombi-szűrőkosárral szemben U profilal tömít.
Húzza ki egymás után az összes szűrőkosarat és langyos csapvízzel öblítse át alaposan az összes szűrőanyagot. Azután eredeti sorrendben helyezze vissza a szűrőkosarakat a szűrőbe
Mielött felrakja a pumpafejet, a szüröben lévő szűrőanyagokat JBL FilterStart tisztítóbaktériumokkal (szakboltokban kaphatók) a következő módon biológiailag aktívvá kell tenni:
Ürítse ki a szükséges számú JBL FilterStart üvegek teljes tartalmát a kombiszűrőkosár mindkét előszűrőanyagába.
JBL FilterStart üvegek száma:
CristalProfi e401: 1 üveg
CristalProfi e701: 1 üveg
CristalProfi e901: 2 üveg
CristalProfi e1501: 3 üveg
CristalProfi e1901: 4 üveg
Ezután helyezze fel a pumpafejet a szűrótartályra és zárja a záróklipszeket.
Utalás: Az üres szűrőkosarak (az e401-es kivételével) egymás között tetszés szerint felcse-rélhetők, de csak a kombi-szűrőkosarat lehet utolsó kosárként fent behelyezni. A pumpafej helyzetében tetszés szerint elfordítható 180 fokkal.
Javaslat: az egymással szemben lévő klipszeket mindig keresztirányben kell nyitni és zárni. Ez kíméli a pumpafejben lévő alakos tömítést és különösen jó illesztéssel zárja a szűrőt.
Tömlőcsatlakoztató blokk és a tömlők elhelyezése
Fordítsa a pumpafejen lévő két kis zárókart az „OPEN“ jelöléssel szemben lévő pozícióba (●) úgy, hogy a kar hornya függőlegesen felfelé mutasson.
Helyezze most a tömlőcsatlakoztató blokkot felfelé húzott középső karral a pumpafejbe és nyomja erősen lefelé.
Helyezze a középső kart rögzítés céljából lefelé és forgassa a két kis zárókart „OPEN“ helyzetbe. Most már nyitva vannak a tömlőcsatlakoztató blokkban integrált golyós szelepek és a tömlőcsatlakoztató blokk már nem vehető ki megemelt középső karnál sem (biztonsági reteszelés). Tolja mindegyik tömlőt egy tömlőcsatlakozóra és csavarja az anyát az óramutató járásával ellenkező irányba addig, míg a tömlő szilárdan nem ül a helyén.
A szűrő elhelyezése
Most már elhelyezheti a szűrőt a tervezett helyére az akváriumszekrényben vagy más hasonló helyre. A szűrő elhelyezésénél ügyeljen a következőkre: A szűrőnek az akváriumszekrényben való elhelyezésekor a víz felülete és a szűrőalj közötti magasságkülönbség max. 180 cm (e401-nél max. 120 cm) lehet. Az akvárium mellett történő felállításnál a vízfelület és a szűrő felső széle közötti távolság legalább 20 cm legyen.
FIGYELEM! A szüröt mindig álló helyzetében kell üzemeltetni!
A csövek és a tömlők felhelyezése
Dugja a szívókosarat a szívócsőre, majd a tapadókorongok és a csőklipszek segítségével rögzítse ezeket az akvárium belső oldalához. Az akvárium szélének kialakításától függően használjon rövid vagy hosszú klipszeket. Húzza ki a teleszkópcsövet annyira, hogy a szívókosár kb. 5 cm-re legyen az akvárium aljától. A teleszkópcső két része egy O-gyűrűvel van egymással szemben tömítve, úgyhogy a teleszkópcső alacsony vízszintek (pl. teknősbéka medencék)
esetén sem szív be levegőt.
Kösse össze egymással a vízkifolyócsövet, a csőkönyököt és adott esetben a fúvókacsövet és szintén tapadókorongok segítségével helyezze el az akváriumban. A fúvókacső elzáróját előbb ki kell venni és csak akkor kell behelyezni, amikor már üzemel a szűrő.
Javaslat: Növénnyel beültetett akváriumoknál nem ajánlatos a fúvókacső használata, mivel ez szükségtelenül sok fontos CO₂ növénytápanyagot kihajtana. Optimális a kifolyócső szögidommal való használata vagy a széles sugarú cső használata, melynél a kilépőnyílásnak a víz felülete alatt kell lennie, hogy mérsékelt felületi áramlást kapjunk. A két hosszabbító segítségével individuálisan beállítható a kilépő nyílásnak a víz felületétől való távolsága.
Kösse össze a tömlőt a tömlőcsatlakoztató blokk „IN“ pozíciójától (fekete szög- csatlakozó) a szívócsővel és az „OUT“ pozíciótól (szürke szögcsatlakozó) a tömlőt a vízkifolyócsővel. Az anyáknak az óramutató járásával ellenkező irányba való csavarásával biztosítsa a tömlők fix helyzetét.
A megtörések elkerülése végett vágja olyan rövidre a tömlőket, amennyire csak lehet. Ez egyébként megkönnyíti az indítási folyamatot is.
5 Üzembe helyezés
Győződjön meg arról, hogy a pumpafejen a két kis zárókar „OPEN“ helyzetben van. A következő indítási folyamat alatt a vízkifolyócsőnek a fúvókacsővel stb. együtt a víz felszíne FELETT kell lennie, mert így biztosítható a készülék optimális légtelenítése.
Nyomja meg a tenyerével ismételten a pumpafejen lévő „START“ gombot, amíg el nem kezdódik a vízbefolyás a szívócsőbe (tömlő „IN’ helyzetben). Most várjon, míg a szűrő teljesen megtelik vízzel és a víz a vízkifolyócső tömlőjében (tömlő „OUT” helyzetben) az akváriumban lévő vízszinttel megegyező magasságú.
Ezután csatlakoztassa a szűrőt a hálózatra. A víz most a vízkifolyócsőből az akváriumba folyik. Kezdetben levegővel lehet keverve, mely még a szűrőanyag rétegei alatt megkötődött. A szűrő könnyed megrázásával oldódnak helyükről a levegőbuborékok és eltávoznak a vízárammal.
Utalás: Ha az akváriumban meglévő szűrőt egy JBL CristalProfi szűrőre kívánja lecserélni, akkor ajánlatos az új szűrőt ugyanannál az akváriumnál 2 hétig párhuzamosan a régi szűrővel együtt üzemeltetni, mielőtt kiszereli a „régi” szűrőt. Így elérhető, hogy a tisztítóbaktériumok optimálisan letelepedjenek az új szűrőbe és elkerülhető, hogy az átmeneti fázisban veszélyes nitritek lépjenek fel.
Most ellenőrizze az összes rész tömítettségét!
6 A víz átfolyásának szabályozása
Az átfolyó víz mennyisége kívánságra szabályozható az OUT elnevezésű zárókarral (szürke
szögcsatlakozó). Minél jobban elforgatja a kart az „OPEN“ jelöléstől, annál kevesebb vizet szállít a szűrő. Sose szabályozza a vízmennyiséget a szemben lévő karral!
Fontos: A teljesítmény több mint felének fojtása a következő okok miatt kerülendő:
a járási zaj felerősödhet, a forgórész élettartama lecsökkenhet és a pumpafej üzemeléséhez fontos hűtés ekkor már nem garantálható biztonsággal.
Utalás a pumpa teljesítményére:
Az optimális és megbízható működés biztosítása céljából nyomatékosan ajánljuk, hogy csak eredeti JBL szűrőanyagokat használjon.
A típustáblákon és a csomagoláson megadott adatok a pumpa műszakilag szokásos maximális ÜRESJÁRATI ADATAI, a tömlők és a szűrőanyagok nélkül:
CP e401: 450 l/h
CP e701: 700 l/h
CP e901: 900 l/h
CP e1501: 1400 l/h
CP e1901: 1900 l/h
Ezek az adatok az akváriumnál való üzemelésnél különböző mértékben csökkennek, a tömlők hosszúságától és a szűrőanyagoktól függően. A tömlők és a szűrőanyagok elszennyeződése további teljesítménycsökkenést okoz.
1,50 m tömlöhosszúságnál és a szűrővel együtt szállított szűrőanyagok használatakor új állapotban vagy tisztítás után kb. a következő teljesítmények adódnak:
CP e401: 200 - 250 l/h
CP e701: 350 - 400 l/h
CP e901: 380 - 450 l/h
Ha ezek az értékek kb. 50 százalékkal csökkennek, meg kell tisztítani a szűrőanyagokat és a tömlőket.
Karbantartás és ápolás
A JBL összes CristalProfi külső szűrőjét a gyártó standard szűrőanyag-mennyiséggel látta el, mely az úgynevezett „normális üzemben“ biztosítja az akváriumban a tiszta és egészséges vizet. Biztosítják a károsanyagok lebontásához esszenciálisan szükséges tisztítóbaktériumok számára a nagyon jó letelepülési lehetőséget és mechanikai előtisztítással gondoskodnak arról, hogy ezek a baktériumok lehetőleg hosszú ideig és zavartalanul végezhessék munkájukat.
A szűrőanyaggal való ellátást magától értetődően a saját igényeihez alkalmazhatja és ebből a célból a JBL terjedelmes termékválasztékához fordulhat. Szűrőanyagtól függően ez viszont kihatással lehet a szűrője pumpálási teljesítményére és a szűrőanyagok élettartamára.
Figyelem! A szűrő rendszeres karbantartása és tisztítása feltétlenül szükséges a pumpateljesítmény csökkenésének elkerülése érdekében.
7 A szűrőanyag tisztítása, illetve kicserélése
A szűrővel kapcsolatos minden munkavégzés előtt feltétlenül húzza ki a hálózati csatlakozó dugót!
Fordítsa el a pumpafejen található két kis zárókart ütközésig az „OPEN“ pozícióval szemben lévő állásba (●). Húzza a tömlőcsatlakoztató blokkon a középső kart teljesen felfelé és nyomja ütközésig. Eközben a tömlőcsatlakoztató blokk valamennyire kiemelkedik az üléséből. Húzza ki felfelé a tömlőcsatlakoztató blokkot. A tömlőcsatlakoztató blokkban most már zárva vannak a golyós szelepek és a tömlőkben tartják a vizet. Kizárt, hogy pl. gyermekek észrevétlenül kinyissák és ezzel összefüggésben akaratlanul víz lépjen ki.
Nyissa ki a szürőtartályon lévő 4 záróklipszet és vegye le a pumpafejet.
Vegye ki a szűrőkosarakat a szűrőanyagokkal együtt és mossa ki a szűrőanyagokat langyos (25 °C) vízben. Soha ne tisztítsa egyidejűleg az ÖSSZES szűrőanyagot, mivel különben túl sok hasznos tisztítóbaktérium mosódik ki. Az e-sorozat JBL CristalProfi szűrői úgy vannak kialakítva, hogy általában csak az előszűrőanyagot (F1) kell megtisztítani, a többi szűrőanyagot csak nagyobb időközönként.
Javaslat: Ne feledkezzen meg a tömlők és a csövek megfelelő kefével (pl. JBL Cleany) történő rendszeres megtisztításáról, mivel baktérium-lerakódások a belső oldalon a szűrő pumpateljesítményét drasztikusan lecsökkentik.
8 Működési mód és az egyes szűrőanyagok cserélési intervallumai
(F1) JBL előszűrőanyag
Mechanikai előszűrőanyag durva habszivacsból, T-profilként kivágva, hogy lehetőleg sok durva szennyeződést tudjon felvenni. Ezt az anyagot ajánlatos 2 hónaponként cserélni. Egy-szer-kétszer ki is mosható.
(F2) Nagy teljesítményű bio-szúrőgolyók (JBL MicroMec)
A JBL MicroMec szinterezett üvegböl készült, nagyon porózus bio-szürőanyag, amely kü- lönleges felületi és pórusszerkezete révén extrém módon elősegíti a hasznos tisztítóbakté- riumok letelepedését. Így lehetővé válik a károsanyagok hatásos biológiai lebontása. Ezért különösen jól alkalmas az édes- és tengervízi akváriumokban a hosszú idejű intenzív bio- lógiai szürésre. A különböző átmérőjű golyó alak révén öntisztító hatás keletkezik. Ezáltal a szennyeződés fokától függően csak 6 - 12 hónaponként válik szükségessé egy rövid leöblítés. Akkor kell kicserélni, amikor a golyók kezdenek szétesni. Bizonyos problémák megoldására alkalmas szürőanyagok a 12. és 13. fejezetben találhatók.
(F3) Szürőszivacs (JBL UniBloc):
Közepes pórusnagyságú habszivacspárna a tisztítóbaktériumok optimális letelepedési lehe-
tősége révén, hatékony biológiai szűrésért. A párnák egy kivágással rendelkeznek, ami kivehető azért, hogy a helyére speciális problémás esetek megoldására szolgáló szűrőanyagokat helyezzenek. Óvatos tisztítás kb. 6 hónaponként szükséges. Három-négy tisztítás után ki kell cserélni. Mindig váltakozva csak a két párna egyikét tisztítsa meg, illetve cserélje ki.
(F4+F5) szüröszivacs
Egy közepes pórusnagyságú és egy finom pórusú habszivacspárna a kombi-szűrő-kosár középső kamrájához. A közepes pórusnagyságú habszivacspárna a letelepedett tisztítóbaktériumok segítségével biológiai szűrést végez. A finom pórusú habszivacspárna olyan esetleges szennyeződésrészecskéket tart vissza, melyek károsíthatnák a pumpát és még biológiai tisztítást is végez. A közepes pórusnagyságú párnát kb. 6 hónaponként kell tisztítani. A finompórusú párna felső oldalán lévő vájatok a vízinövények hosszú idejű trágyázását biztosító speciális JBL Stixx felvételére szolgálnak. A közepes pórusú párnát kb. 6 hónaponként kell megtisztítani. A finompórusú párnát kb. 4 hónaponként vagy szükség szerint (ha csökken a pumpa teljesítménye) kell megtisztítani. Három-négy tisztítás után ki kell cserélni a párnát.
$$ (F 1 + F 4 + F 5 = J B L \text { CombiBloc }) $$
9 A tömlők tisztítása
A tömlőkben baktériumok telepednek le, melyek nyálkaképződést okoznak és ezzel lényegesen akadályozhatják a víz áramlását. Algásodásra csak erős fénybehatásnál kerül sor. Ezért tisztítsa meg rendszeresen a tömlőket egy tisztítókefével (pl. JBL Cleany). Nem elegendő a tömlők vízvezetéki vízzel való átöblítése!
10 A forgórész és a ház megtisztítása
Fordítsa a forgórész ház burkolatát az óramutató járásával ellenkezően az „Open” irányába és könnyedén meghúzva vegye le a burkolatot.
Húzza ki a forgórészt a házból! FIGYELEM! A forgórészt mágnes térerősség tartja a házban. A forgórész kivételénél legyen kellőképpen óvatos és vigyázzon, hogy ne sérüljön meg az ujja. A kerámiatengelyt két gumicsapágyazás tartja, melyek a kivételnél vagy a tengelyen vagy a forgórészház alján, illetve a házfedél közepén maradnak.
Tisztítsa meg a forgórész házat, a forgórészt és a tengelyt egy megfelelő kefével, majd öblítse le tiszta vízzel. A vízkőlerakódások fáradság nélkül eltávolíthatók JBL Clean A szerben (beszerezhető a szakkereskedelemben) való áztatás után. Tisztítás céljából a pumpafejet sose mártsa vízbe vagy más folyadékba. Használjon nedves ruhát (pl JBL WishWash)a készülékház felületének tisztítására.
Helyezze be újra a kerámiatengelyt és a forgórészt a házba. Ügyeljen a kerámia-tengely gumicsapágyának meglétére és korrekt helyzetére. Helyezze be újra a forgórész burkolatát és enyhe nyomással forgassa el ütközésig a „CLOSE“ irányába.
Utalás: Amennyiben elhasználódási jelenségek alapján szükségessé válna a forgórész cseréje,
úgy mindig a komplett forgórész készletet kell kicserélni a tengellyel és 2 gumicsapággyal együtt. Csak így biztosított a kifogástalan működés és a nyugodt járás. A forgórész és a tengely kivételekor egy gumicsapágy gyakran a forgórész ház alján marad és csak nagyon nehezen távolítható el onnan. Erre a célra a JBL egy saját speciális szerszámot fejlesztett ki, amely „kihúzó segédeszköz forgórészcsapágyhoz (Zughilfe für Rotorlager") néven kapható a díszállatkereskedésekben. A forgórész ház számára egy hasznos tisztítókefe is mellékelve van.
11 A szűrő ismételt üzembe helyezése
Helyezze be ismét a tömlöcsatlakoztató blokkot a benne lévő tömlökkel együtt, a (2) szakasz alatt leírtaknak megfelelően. Fordítsa előbb a jobb oldali zárókart, majd néhány másodperc múlva a bal oldali zárókart ütközésig az „OPEN“ irányába.
Ha nem kezd el magától folyni a víz a szűrőtartályba, indítsa el a szűrőt, az (5) szakaszban leírtaknak megfelelően.
Kösse össze a szüröt a hálózattal.
Mi a teendő, ha ...?
A pumpafejet nem lehet helyesen felrakni
| Ok Megoldás | |
| Egy vagy több szűrőkosár túltöltődött vagy nemül helyesen egymáson | Ne töltődjön túl a szűrőkosár, ügyelni kell, hogy helyesen üljenek egymáson |
Nem tömített a szűrő a pumpafejen
| Ok Megoldás | |
| Nem vagy nem helyesen zárnak a záróklipszek Vala | mennyi záróklipszet helyesen kell zárni |
| Elszennyeződött az alakos tömítés A tömítőfelületek | megtisztítása és lekené-se kereskedelemben kapható vazelinnal |
| Az alakos tömítés rosszul van berakva, elfordult, hibás vagy teljesen hiányzik. | A tömítést helyesen be kell rakni vagy ki kell cserélni |
A szürő nem jár vagy nem szállít vizet
| Ok Megoldás | |
| Nincs csatlakoztatva a hálózatra Be kell dugni a csatlakozódugót | |
| Nincs víz a szűrőben A szűrő nem önszívó! Működte tni kell az indítógombot és a szűrőt meg kell tölteni vízzel (5) | |
| A forgórész és/vagy a tengely ferdén van beépítve, a tengely el van törve, hiányoz-nak a tengely gumicsapágyai, a forgórész házának bajonettzára nem ül helyesen | Szét kell szerelni, meg kell vizsgálni, a hibás részt ki kell cserélni és újra össze kell rakni. Ügyelni kell a tengely és a bajonettzár helyes ülésére. |
| Hiányzik a forgórész, illetve kavics-szemcsék, csigaház blokkolják, vagy a forgórész meghibásodott | A forgórész házát meg kell tisztítani, hibátlan forgórészt kell berakni |
A szűrő teljesítménye erősen csökkent
| Ok Megoldás | |
| A pumpafejnél az egyik vagy mindkét zárókar nincs „OPEN“ állásban | A kar helyzetét ellenőrizni és helyesbíteni kell |
| A tömlőcsatlakoztató blokk elszennyeződött A tömlőket le kell venni és a tömlőcsat-lakoztató blokkot beépített állapotában és „OPEN“ állásban lévő zárókarnál megfelelő kefével meg kell tisztítani. | |
| A tömlő megtört stb. A tömlőszerelést megtörés, el szennyező-dés stb. szempontjából ellenőrizni kell. | |
| A szívókosár eltömődött A szívókosarat meg kell tisztítani. | |
| A tömlők a lerakódások következtében elszennyeződtek | A tömlőket tisztítókefével meg kell tisztítani. |
| A szűrőanyagok erősen elszennyeződtek A szűrőanyagokat (különösen az előszűrő anyagot) meg kell tisztítani. | |
| A szűrőanyagok hálós zsákban vannak betöltve A hosszú távon ható biológiai szűrő-közegeket, mint pl. JBL MicroMec, JBL SintoMec stb., nem szabad sűrű szemű hálós zsákba tölteni. Speciális probléma-megoldásokhoz csak habszivacs- szegélyes eredeti CristalProfi szűrő-anyagokat szabad használni (D szakasz). | |
| Nincsenek helyesen megtisztítva a szűrőanyagok A szűrőanyagokat ki kell venni a szűrőkosárból és meg kell tisztítani. | |
| Helytelen szűrőanyagok alkalmazása. A finom szűrőanyagokat, pl. vattát, csak lazán szabad berakni a szűrőkosarakba, nehogy akadályoztatva legyen a víz átfolyása. | |
| A pumpa elszennyeződött A pumpakamrát, a forgórészt és a burkolatot kefével meg kell tisztítani (10). | |
| A víz körforgása nem megfelelő. Meg kell ismételni az indítást (5) | |
| A forgórész és / vagy a tengely ferdén van beépítve, a tengely el van törve, a tengely gumicsapágyai hiányoznak, a forgórész házának bajonettzára nem ül helyesen | Szét kell szerelni, meg kell vizsgálni, a hibás részeket ki kell cserélni és újra össze kell szerelni. Ügyelni kell a tengely és a bajonettzár helyes fekvésére. |
| Túl sok tartozék van a tömlőrendszerre szerelve A tartozék (pl. UV-C tisztítók stb.) csökkenti a vízfolyást. A tartozékot el kell távolítani, illetve saját vízkörön keresztül kell üzemeltetni. | |
Levegő van a szűrőben
| Ok Megoldás | |
| A teleszkópcső összekötési helye a vízszint alatt van. | A részbeni vízcserénél a vizet csak a összekötési hely fölötti kb. 5 cm-ig kell leszívni. Különben ki kell húzni a hálózati csatlakozó dugót. |
| Túl magasan lett elhelyezve a szűrő A pumpafej felső széle legyen legalább 20 cm-re a vízszint alatt. Minél mélyebben van, annál jobb. | |
| Nem megfelelően tömített a tömlő és levegőt szív | Ellenőrizni kell az összes tömlőkötés tömítettségét és megfelelő helyzetét. |
| A porlasztókö túl közel van a szívócsőhöz A memb | ránpumpán keresztüli kiegészítő levegőellátás mellett ügyelni kell arra, hogy a porlasztókö megfelelő távolságra legyen a szívócsőtől. |
| A tömlők fel vannak cserélve az „IN“ és az „OUT“ között | Helyesen kell csatlakoztatni a tömlőket. |
| Túl nagy a folyási ellenállás a szennyezett vagy a hálós zsákban lévő szűrőanyagok miatt | A szűrőanyagokat meg kell tisztítani és a hosszú távon ható biológiai szűrőanyago-kat (JBL MicroMec, JBL SintoMec) nem szabad sűrű szemű hálós zsákba tölteni. Speciális problémamegoldásokra csak habszivacsszegélyes eredeti CristalProfi szűrőanyagokat szabad alkalmazni (D szakasz). |
Nehezen jár a zárókar a pumpafejen
| Ok Megoldás | |
| A tömítések már nem csúsznak. A tömlőcsatlakoztató blokkot ki kell szerelni(7) és a záró golyókat be kell permeteznikereskedelemben kapható szilikonolajjal. A tömlőcsatlakoztató blokkot újra be kell szerelni és a zárókart néhányszor ide-oda kell mozgatni. | |
Döglött halak és/vagy zavaros víz
| Ok Megoldás | |
| Nitritmérgezés a „régi” szűrőről az „új” szűrőre való túl gyors csere következtében.A tisztítóbaktériumok a régi szűrővel együtt kikerültek az akváriumból. | A régi és az új szűrőt előbb 2 hétig párhuzamosan kell üzemeltetni ugyanabban az akváriumban vagy át kell venni a régi szűrőanyag 1/3 részét az új szűrőbe. Soha ne csináljon egyidejűleg még „nagytakarítást“ is az akváriumban! |
Problémamegoldásokra speciálisan ráhangolt szűrőanyagok
(kaphatók a szakkereskedelemben)
12 Habszivacsszegélyes szűrőanyagok:
A következőkben megnevezett szűrőanyag-készletek újszerű kétfokozat-elv szerinti felépítésűek és speciálisan a e-sorozatú CristalProfi szűrőkhöz passzolnak. Egy ún. magzónából és egy szegélyzónából állnak. A magzóna relativ finom szemcséjű speciális szűrőanyagokat tartalmaz, melyek sűrű szemű hálós zsákot igényelnek. A szegélyzóna közepes pórusú habszivacsból áll. Így a folyadék az optimális hatásfok eléréséhez lassan áramlik keresztül és ezzel egyidejűleg a közepes pórusnagyságú habszivacsból álló szegély a szűrőben a teljes vízáramlást lehetőleg kevéssé fékezi. Mindegyik készlet, a nagyságot és a térfogatot illetően, pontosan az e-sorozat JBL CristalProfi valamelyik szűrőkosarához passzol.
JBL CarboMec Pad - Készlet nagy teljesítményű aktív szénnel
Eltávolítja a gyógyszermaradékokat, vízelszíneződéseket és a makromolekuláris szennye-ződéseket az édes- és tengervízből. A vezetőképesség és a foszfáttartalom alig emelkedik a vízben.
JBL PhosEx ultra Pad - A foszfát megbízható eltávolításával megoldja az algásodási problémákat
Megakadályozza, illetve megszünteti a nem kívánt algásodást a főtápanyagnak, a foszfátnak édes- és tengervízböl való kivonásával.
JBL NitratEx Pad - Készlet nitráteltávolítóval
Eltávolítja az édesvízben a nitrátot. Megakadályozza, illetve megszünteti a nem kívánt algásodást a fötápanyagnak, a nitrátnak édesvízben való megbízható eltávolításával. Cseregyanta, mely konyhasóval regenerálható.
JBL ClearMec Pad -Károsanyagot eltávolító keverék kristálytiszta, algásodás nélküli vízért
Agyaggolyók és speciális gyanták keveréke. Eltávolítja az édesvízben a foszfát, a nitrát és a nitrit károsanyagokat, így megakadályozza a nemkívánatos alga-képződést. Az agyaggolyók megkönnyítik a tisztítóbaktériumok letelepedését és ezen túlmenően elősegítik a károsanyagok biológiai leépítését. Használatukkal kristálytiszta és egészséges lesz az akváriumí víz.
13 Szivacsaszegély nélküli szűrőanyagok:
Az alábbiakban felsorolt szűrőanyagok alig akadályozzák a víz áramlását a szűrőben, ezért nincs szükségük habszivacs szegélyre. A mennyiség pontosan rá van hangolva az e-sorozat JBL CristalProfi szűrőkosarára.
JBL MicroMec - Nagy teljesítményű bio-szűrőgolyók
JBL MicroMec szinterezett üvegből készült nagyon lyukacsos bio-szűrőanyag, amely különleges felületi és pórsuszerkezete következtében igen kedvező lehetőséget nyújt a hasznos tisztítóbaktériumok letelepedésére. Így lehetővé teszi a károsanyagok jó hatásfokú biológiai lebontását. Különösen alkalmas a hosszú távú biológiai szűrésre az édes-, illetve tengervízi akváriumokban.
JBL CerMec - Keramiagyürük
Mechanikus szűrőanyag, amely viszont tisztítóbaktériumok betelepítése révén biológiailag is hat. Gyűrűs alakja révén mindenekelőtt arra szolgál, hogy minden irányba elvezesse a vízfo- lyást és ezáltal biztosítsa a szűrő optimális átáramlását.
JBL TorMec - Aktív tözegpellet természetes trópusi vízért
JBL TorMec pelleteket két különböző huminanyag-tartalmú tőzegből préselik össze. Így gyors kezdeti hatás és jól adagolt hosszú távú hatás jön létre. A JBL TorMec a nagy huminanyag-tartalma következtében csökkenti a karbonát-keménységet és a pH-értéket. A víznek a bizonyos fényspektrumokat kiszűrő kismértékű beszínezésével a trópusi vízhez hasonlóan megelőző hatást gyakorol az algásodásra.
Garancia
Ezen JBL-készülék megvásárlójának kibővített négy év garanciát biztosítunk, amely a megvásárlás időpontjától számít.
A garancia a szerelési és az anyaghibákra terjed ki. Ki vannak zárva a garanciavállalás alól az olyan kopórészek, mint tömítőgyűrűk, a pumpapörgettyű és a tengely, valamint a külső befolyásokra és a szakszerűtlen használatra visszavezethető hibák. A kifogásolt részeket a gyártó a saját választása szerint vagy kicseréli vagy megjavítja.
További jótállási igények nem állnak fenn. Amennyiben a jogszabályok megengedik, a gyártó nem vállal felelősséget a készülék okozta járulékos károkért sem. Garanciaválla-lás alá eső helyzetben forduljon a díszállatkereskedőjéhez vagy küldje be hozzánk a készülé-ket kellőképpen bérmentesítve, a vételt igazoló érvényes számla csatolásával együtt.*
Fontos utalás: A kibővített garanciát csak eredeti JBL-szűrőanyagok használata esetén biztosítjuk.
* A garanciavállalás alá eső helyzetben szíveskedjen kitöltve megküldeni a következő címre:
Sorozatszám ____ - ____ - ____ - ____
A megvásárlás időpontja: ____ / ____ / ____ (feltétlenül csatolja a készülék megvásárlását igazoló bizonylatot, melyet visszakap a készülékkel együtt)
A reklamáció oka:
A készülék megvásárlását igazoló bizonylat helye:
Dátum: Aláírás:
