MANUAL DE UTILIZADOR 7125 AA SKIL

• Plato lijador giratório

Lixadeira delta 7125/7126 INTRODUÇÃO

• Esta ferramenta destina-se à lixagem a seco e ao acabamento de madeira, superfícies pintadas, plástico, metal e betume; é principalmente apropriada para trabalhos em arestas, superfícies estreitas e outros lugares de difícil acesso

• Esta ferramenta não se destina a utilização prossional

• Leia e guarde este manual de instruções

a) Esteja alerta, observe o que está a fazer, e tenha prudencia ao trabalhar com a a ferramenta eléctrica. Não use a ferramenta eléctrica se estiver fatigado ou sob a inuência de drogas, álcool ou medicamentos. Um momento de falta de atenção durante a operação da ferramenta eléctrica pode causar graves lesões. b) Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. c) Evitar uma colocação em funcionamento involuntária. Assegure se de que a ferramenta eléctrica esteja desligada, antes de conectá la à alimentação de rede e/ou ao acumulador, antes de levantá la ou de transportá la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. d) Remover chaves de ajustes ou chaves de fenda, antes de ligar a ferramenta eléctrica. Uma chave de fenda ou chave de ajuste que se encontre numa parte móvel do aparelho, pode levar a lesões. e) Não se sobrestime. Mantenha uma posição rme e mantenha sempre o equilíbrio. Desta forma poderá será mais fácil controlar o aparelho em situações inesperadas. f) Use roupa apropriada. Não use roupa larga ou jóias. Mantenha os cabelos e roupas afastados de partes em movimento. Roupas largas, jóias ou cabelos longos podem ser agarradas por partes em movimento. g) Se for prevista a montagem de dispositivos de aspiração de pó e de dispositivos de recolha, assegure-se de que estão conectados e que sejam utilizados de forma correcta. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. h) Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma ação descuidada pode causar ferimentos graves numa fração de segundo.

4) USO E TRATAMENTO DE FERRAMENTAS

ELÉTRICAS a) Não sobrecarregue a ferramenta eléctrica. Use para o seu trabalho a ferramenta eléctrica correcta. A ferramenta correcta realizará o trabalho de forma melhor e mais segura dentro da faixa de potência indicada.

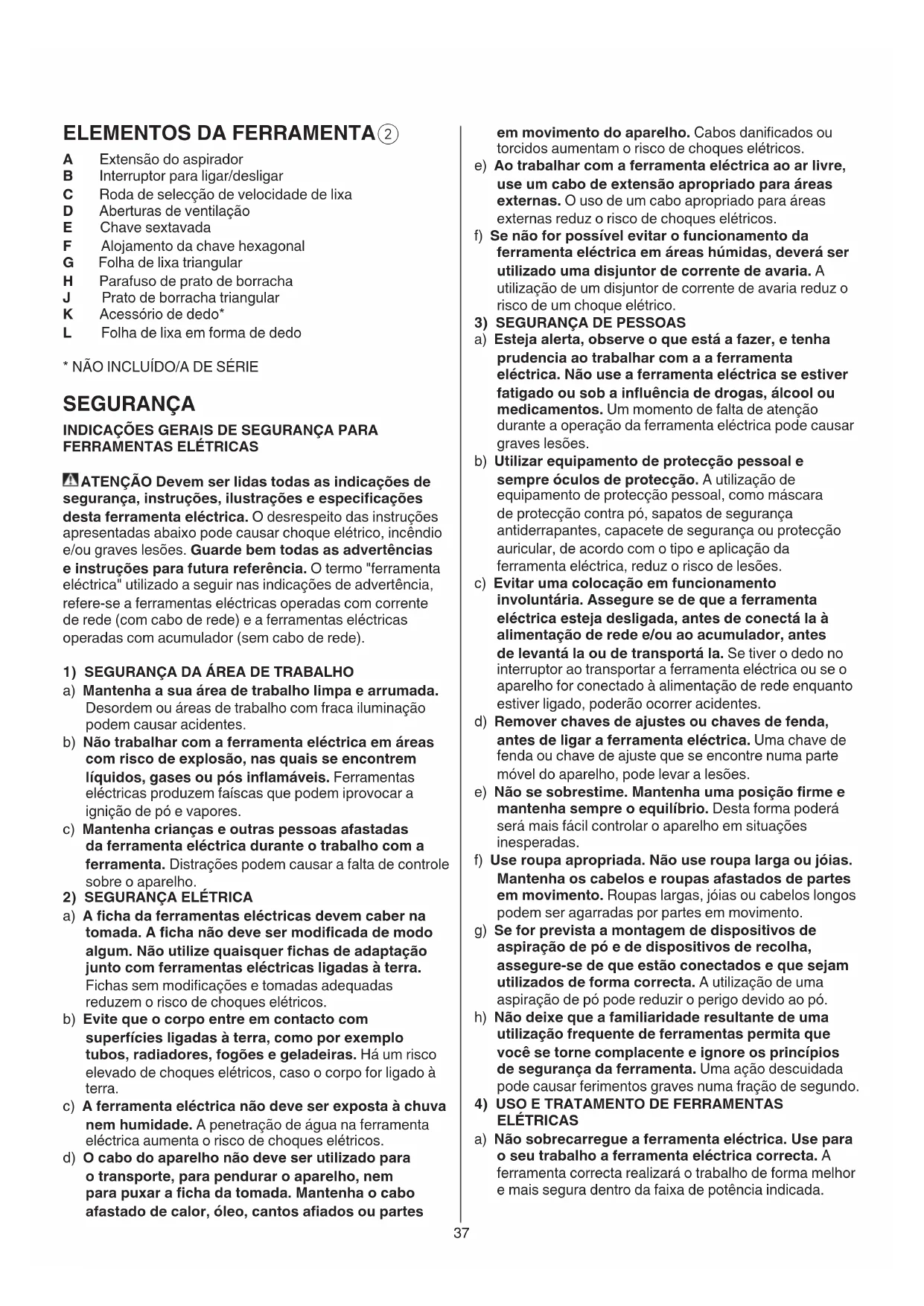

A Extensão do aspirador B Interruptor para ligar/desligar C Roda de selecção de velocidade de lixa D Aberturas de ventilação E Chave sextavada F Alojamento da chave hexagonal G Folha de lixa triangular H Parafuso de prato de borracha J Prato de borracha triangular K Acessório de dedo* L Folha de lixa em forma de dedo

ATENÇÃO Devem ser lidas todas as indicações de segurança, instruções, ilustrações e especicações desta ferramenta eléctrica. O desrespeito das instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões. Guarde bem todas as advertências e instruções para futura referência. O termo "ferramenta eléctrica" utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

1) SEGURANÇA DA ÁREA DE TRABALHO

a) Mantenha a sua área de trabalho limpa e arrumada. Desordem ou áreas de trabalho com fraca iluminação podem causar acidentes. b) Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inamáveis. Ferramentas eléctricas produzem faíscas que podem iprovocar a ignição de pó e vapores. c) Mantenha crianças e outras pessoas afastadas da ferramenta eléctrica durante o trabalho com a ferramenta. Distrações podem causar a falta de controle sobre o aparelho.

2) SEGURANÇA ELÉTRICA

a) A cha da ferramentas eléctricas devem caber na tomada. A cha não deve ser modicada de modo algum. Não utilize quaisquer chas de adaptação junto com ferramentas eléctricas ligadas à terra. Fichas sem modicações e tomadas adequadas reduzem o risco de choques elétricos. b) Evite que o corpo entre em contacto com superfícies ligadas à terra, como por exemplo tubos, radiadores, fogões e geladeiras. Há um risco elevado de choques elétricos, caso o corpo for ligado à terra. c) A ferramenta eléctrica não deve ser exposta à chuva nem humidade. A penetração de água na ferramenta eléctrica aumenta o risco de choques elétricos. d) O cabo do aparelho não deve ser utilizado para o transporte, para pendurar o aparelho, nem para puxar a cha da tomada. Mantenha o cabo afastado de calor, óleo, cantos aados ou partes38 ACESSÓRIOS

• A SKIL só pode garantir um funcionamento perfeito da ferramenta, quando utilizada com os acessórios originais

• Folhas de lixadeira gastas, rasgadas ou muito sujos não devem continuar a ser utilizadas

• Certique-se sempre de que a tensão de alimentação está de acordo com a tensão indicada na placa de identicação da ferramenta (ferramentas com a indicação de 230V ou 240V também podem ser ligadas a uma fonte de 220V)

• Evite danicar a ferramenta em superfícies com pregos ou parafusos; remova-os antes de começar a trabalhar

• Utilize extensões completamente desenroladas e seguras, com uma capacidade de 16 Amp

• O nível de ruído durante o trabalho pode exceder 85 dB(A); utilize protectores auriculares

• O pó do material, como tinta com chumbo, algumas espécies de madeira, minerais e metais, pode ser prejudicial (contacto ou inalação do pó pode provocar reacções alérgicas e/ou doenças respiratórias ao operador ou às pessoas presentes); use máscara respiratória e trabalhe com um dispositivo de extracção de pó quando ligado a

• Determinados tipos de pó são classicados como substâncias cancerígenas (como pó de carvalho e faia), em especial, juntamente com aditivos para acondicionamento da madeira; use máscara respiratória e trabalhe com um dispositivo de extracção de pó quando ligado a

• Siga o regulamento nacional quanto a extração de pó, em função dos materiais que vão ser utilizados

• Usar luvas protectoras, óculos de protecção, roupas justas e uma protecção para cabelos (no caso de cabelos compridos)

• Fixe a peça de trabalho (uma peça de trabalho xa com dispositivos de xação ou num torno ca melhor xa do que manualmente)

• Ão lixar metais, devido às faíscas produzidas, não utilize o aspirador e mantenha afastadas outras pessoas e materiais combustíveis à área de trabalho

DURANTE A UTILIZAÇÃO

• Mantenha sempre o o afastado das peças rotativas da ferramenta; coloque o o para trás, fora do alcance da ferramenta

• Não entrar em contacto com a folha de lixadeira em funcionamento

• Em caso de anomalias eléctricas ou mecânicas, desligue imediatamente a ferramenta e tire a cha da tomada

• Caso o o for danicado ou cortado durante o trabalho, não toque no o, mas tire imediatamente a cha da tomada

• Quando guardar a ferramenta, deverá certicar-se que o motor esta devidamente parado assim como todas as peças rotativas EXPLICAÇÃO DOS SÍMBOLOS DA FERRAMENTA

Leia o manual de instruções antes de utilizar o equipamento

Isolamento duplo (nenhum o de terra necessário)

Não deite a ferramenta no lixo doméstico b) Não utilize a ferramenta eléctrica se o interruptor não puder ser ligado nem desligado. Qualquer ferramenta eléctrica que não possa ser controlada através do interruptor de ligar-desligar, é perigosa e deve ser reparada. c) Puxar a cha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta, de substituir acessórios ou de guardar a ferramenta. Esta medida de segurança evita que a ferramenta eléctrica seja ligada acidentalmente. d) Guarde ferramentas eléctricas que não estiverem sendo utilizadas, for a do alcance de crianças. Não permita que o aparelho seja utilizado por pessoas não familiarizadas com o mesmo ou que não tenham lido estas instruções. Ferramentas eléctricas são perigosas nas mãos de pessoas sem treinamento. e) Trate a ferramenta eléctrica e os acessórios com cuidado.Verique se as partes móveis do aparelho funcionam perfeitamente e não emperram, se há peças quebradas ou danicadas, que possam inuenciar o funcionamento do aparelho. Peças danicadas devem ser reparadas antes da utilização do aparelho. Muitos acidentes tem como causa uma manutenção insuciente das ferramentas eléctricas. f) Mantenha as ferramentas de corte sempre aadas e limpas. Ferramentas de cortes devidamente tratadas, com cantos aados travam com menos frequência e podem ser controladas com maior facilidade. g) Use a ferramenta eléctrica, os acessórios os bits da ferramenta etc., de acordo com estas instruções. Considere também as condições de trabalho e o trabalho a ser efectuado. A utilização da ferramenta eléctrica para outros ns que os previstos, pode resultar em situações perigosas. h) Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.

a) A sua ferramenta eléctrica só deve ser reparada por pessoal qualicado e só devem ser colocadas peças sobressalentes originais. Desta forma é assegurada a segurança da ferramenta eléctrica. INSTRUÇÕES DE SEGURANÇA PARA LIXADEIRAS GENERAL

• Esta ferramenta não deve ser utilizada por pessoas menores de 16 anos

• Esta ferramenta não é aconselhada para trabalhos em superfícies molhadas

• Não utilizar ferramenta caso o o esteja danicado; mandando-o substituir por pessoal qualicado

• Não processar material que contenha asbesto (asbesto é considerado como sendo cancerígeno)

• Limpar regularmente as aberturas de ventilação da sua ferramenta eléctrica (a ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de metal pode causar perigos eléctricos)

• Desligue sempre a cha da tomada antes de proceder a qualquer ajustamento ou troca de acessório39

CONSELHOS DE APLICAÇÃO

• Utilize a ferramenta com a ponta delta para a frente para arestas e cantos

• Utilize a ferramenta com a parte lisa para a frente para amplos movimentos em superfícies planas

• Utilize a ferramenta com o acessório de lixagem especial

para locais de acesso difícil ou estreitos

• Quando o bloco de espuma da ponta triangular estiver gasto ou danicado no topo, poderá duplicar a sua vida útil rodando-o 120° (também aplicável à folha de lixadeira triangular)

• Nunca trabalhar madeira e metal com a mesma folha de lixa

• Grãos de folhas de lixa recomendados: - para remover tinta e lixar madeira extremamente irregular, utilize grãos de lixa grossos (40, 60) - para lixar madeira plana ou irregular, utilize grãos de lixa médios (80, 100, 120) - para alisar madeira e superfícies com tinta velhas, assim como fazer o acabamento de madeira em bruto, utilize grãos de lixa nos (180, 240, 320)

• Use diferentes grãos de lixa quando trabalhar madeira dura: - comece com grão grosso ou médio - acabe com grão no

• Para mais sugestões consulte www.skil.com

MANUTENÇÃO / SERVIÇO

• Esta ferramenta não se destina a utilização prossional

• Mantenha a ferramenta e o o sempre limpos (especialmente as ranhuras de respiração D

- remover o pó de lixa aderido com um pincel ! desligar a ferramenta da fonte de corrente antes de limpar

• Se a ferramenta falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma ocina de serviço autorizada para ferramentas eléctricas SKIL - envie a ferramenta sem desmontar, juntamente com a prova de compra, para o seu revendedor ou para o centro de assistência SKIL mais próximo (os endereços assim como a mapa de peças da ferramenta estão mencionados no www.skil.com) AMBIENTE

• Não deite ferramentas eléctricas, acessórios e embalagem no lixo doméstico (apenas para países da UE) - de acordo com a directiva europeia 2012/19/CE sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecológica - símbolo

lhe avisará em caso de necessidade de arranja-las

• Medido segundo EN 62841 o nível de pressão acústica desta ferramenta é 82,5 dB(A) e o nível de potência acústica 93,5 dB(A) (espaço de erro: 3 dB), e a vibração 10,1 m/s² (soma de vectores de três direcções; incerteza K = 1,5 m/s²) MANUSEAMENTO

• Montagem/remoção das folhas de lixa

! desligar da fonte de corrente ! a aspiração de pó requer folhas de lixa perfuradas ! a perfuração da folha de lixa deverá corresponder à perfuração da ferramenta ! troque as folhas de lixas gastas atempadamente ! utilizar sempre a ferramenta com toda a superfície de lixagem coberta por folha de lixa - sacudir o pó do tecido de VELCRO da placa de lixa antes de colocar a folha de lixa - monte a folha de lixa VELCRO como ilustrado

- aplique o aspirador à extensão A ! não utilizar o aspirador ao lixar metais

para a frente/trás ! a ferramenta deve estar ligada antes que a base alcance a peça a trabalhar ! antes de desligar a ferramenta, deve levantá-la da peça de trabalho

• Controle de velocidade

Para resultados excelentes em materiais diferentes - com a roda C

pode xar a velocidade de lixa - antes de iniciar um trabalho, procure a velocidade e grão de lixa fazendo experiencias num material á parte

• Segurar e guiar a ferramenta ! durante o trabalho, segure sempre a ferramenta na(s) área(s) de xação cinzenta(s)

- guie a ferramenta paralelamente à peça a trabalhar ! não aplique demasiada pressão na ferramenta; deixe que a ferramenta trabalhe por si - não incline a ferramenta de modo a evitar marcas indesejadas - mantenha as aberturas de ventilação D

! desligue a cha antes de remover/montar os pratos de borracha ! o parafuso do prato H aquece durante a utilização; não lhe toque antes que arrefeça - para virar a ponta frontal da folha/placa de lixa quando esta está gasta ou danicada - para mudar a posição da placa dependendo da superfície de trabalho (ver: Conselhos de aplicação) - tire a chave hexagonal E do alojamento F - desmonte a folha de lixa VELCRO G - retire o parafuso do prato H com a chave hexagonal E - rode o disco de borracha J 60° ou 120° - aperte o parafuso do prato H com a chave hexagonal E ! segure o prato de borracha rmememte enquanto desaperta/aperta o parafuso do prato H

• Montagem de acessório de lixagem especial K (não incluído de série)

• O nível de emissão de vibrações foi medido de acordo com um teste normalizado fornecido na EN 62841; pode ser utilizado para comparar uma ferramenta com outra e como uma avaliação preliminar de exposição à vibração quando utilizar a ferramenta para as aplicações mencionadas - utilizar a ferramenta para diferentes aplicações ou com acessórios diferentes ou mantidos decientemente, pode aumentar signicativamente o nível de exposição - o número de vezes que a ferramenta é desligada ou quando estiver a trabalhar sem fazer nada, pode reduzir signicativamente o nível de exposição ! proteja-se contra os efeitos da vibração, mantendo a ferramenta e os acessórios, mantendo as mãos quentes e organizando os padrões de trabalho Levigatrice a delta 7125/7126 INTRODUZIONE
