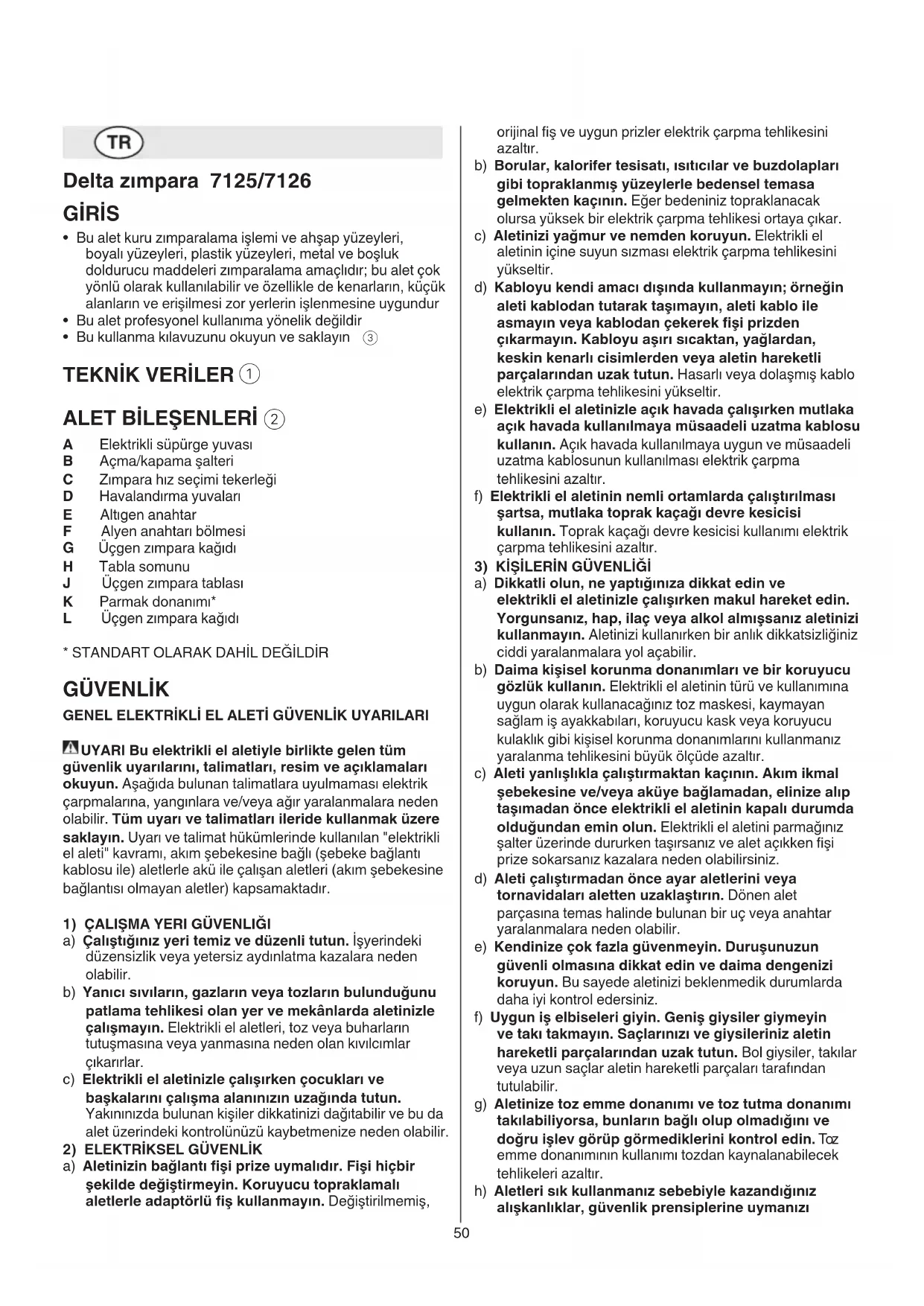

KULLANIM KILAVUZU 7125 AA SKIL

• Bu alet kuru zımparalama işlemi ve ahşap yüzeyleri, boyalı yüzeyleri, plastik yüzeyleri, metal ve boşluk doldurucu maddeleri zımparalama amaçlıdır; bu alet çok yönlü olarak kullanılabilir ve özellikle de kenarların, küçük alanların ve erişilmesi zor yerlerin işlenmesine uygundur
• Bu alet profesyonel kullanıma yönelik değildir
• Bu kullanma kılavuzunu okuyun ve saklayın ③

TEKNİK VERİLER ①

ALET BİLEŞENLERİ ②

A Elektrikli süpürge yuvası
B Açma/kapama şalteri
C Zimpara hız seçimi tekerleği
D Havalandırma yuvaları
E Altigen anahtar
F Alyen anahtarı bölmesi
G Üçgen zımpara kağıdı
H Tabla somunu
J Üçgen zimpara tablası
K Parmak donanımı*
L Üçgen zımpara kağıdı

* STANDART OLARAK DAHİL DEĞİLDİR

GÜVENLİK

GENEL ELEKTRİKLI EL ALETİ GÜVENLİK UYARILARI

A UYARI Bu elektrikli el aletiyle birlikte gelen tüm güvenlik uyarılarını, talimatları, resim ve açıklamaları okuyun. Aşağıda bulunan talimatlara uyulmaması elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olabilir. Tüm uyarı ve talimatları ileride kullanmak üzere saklayın. Uyarı ve talimat hükümlerinde kullanılan "elektrikli el aleti" kavramı, akım şebekesine bağlı (şebeke bağlantı kablosu ile) aletlerle akü ile çalışan aletleri (akım şebekesine bağlantısı olmayan aletler) kapsamaktadır.

1) ÇALIŞMA YERI GÜVENLIĞI

a) Çalıştığınız yeri temiz ve düzenli tutun. İşyerindeki düzensizlik veya yetersiz aydınlatma kazalara neden olabilir.
b) Yanıcı sıvıların, gazların veya tozların bulunduğu patlama tehlikesi olan yer ve mekânlarda aletinizle çalışmayın. Elektrikli el aletleri, toz veya buharların tutuşmasına veya yanmasına neden olan kıvılcımlar çıkarırlar.
c) Elektrikli el aletinizle çalışırken çocukları ve başkalarını çalışma alanınızın uzağında tutun. Yakınınızda bulunan kişiler dikkatinizi dağıtabilir ve bu da alet üzerindeki kontrolünüzü kaybetmenize neden olabilir.
a) Aletinizin bağlantı fişi prize uymalıdır. Fişi hiçbir şekilde değiştirmeyin. Koruyucu topraklamalı aletlerle adaptörlü fiş kullanmayın. Değiştirilmemiş,

2) ELEKTRİKSEL GÜVENLİK

orijinal fiş ve uygun prizler elektrik çarpma tehlikesini azaltır.

b) Borular, kalorifer tesisatı, ıstılcılar ve buzdolapları gibi topraklanmış yüzeylerle bedensel temasa gelmekten kaçının. Eğer bedeniniz topraklanacak olursa yüksek bir elektrik çarpma tehlikesi ortaya çıkar.

c) Aletinizi yağmur ve nemden koruyun. Elektrikli el aletinin içine suyun sızması elektrik çarpma tehlikesini yükseltir.

d) Kabloyu kendi amacı dışında kullanmayın; örneğin aleti kablodan tutarak taşımayın, aleti kablo ile asmayın veya kablodan çekerek fişi prizden çıkarmayın. Kabloyu aşırı sıcaktan, yağlardan, keskin kenarlı cisimlerden veya aletin hareketli parçalarından uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini yükseltir.

e) Elektrikli el aletinizle açık havada çalışırken mutlaka açık havada kullanılmaya müsaadeli uzatma kablosu kullanın. Açık havada kullanılmaya uygun ve müsaadeli uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır.

f) Elektrikli el aletinin nemli ortamlarda çalıştırılması şartsa, mutlaka toprak kaçağı devre kesicisi kullanın. Toprak kaçağı devre kesicisi kullanımı elektrik çarpma tehlikesini azaltır.

3) KİŞİLERİN GÜVENLİĞI

a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli el aletinizle çalışırken makul hareket edin. Yorgunsanız, hap, ilaç veya alkol almışsanız aletinizi kullanmayın. Aletinizi kullanırken bir anlık dikkatsizliğiniz ciddi yaralanmalara yol açabilir.

b) Daima kişisel korunma donanımları ve bir koruyucu gözlük kullanın. Elektrikli el aletinin türü ve kullanımına uygun olarak kullanacağını toz maskesi, kaymayan sağlam iş ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi kişisel korunma donanımlarını kullanmanız yaralanma tehlikesini büyük ölçüde azaltır.

c) Aleti yanlışlıkla çalıştırmaktan kaçının. Akım ikmal şebekesine ve/veya aküye bağlamadan, elinize alıp taşımadan önce elektrikli el aletinin kapalı durumda olduğundan emin olun. Elektrikli el aletini parmağınız şalter üzerinde dururken taşırsanız ve alet açıklken fışı prize sokarsanız kazalara neden olabilirsiniz.

d) Aleti çalıştırmadan önce ayar aletlerini veya tornavidaları aletten uzaklaştırın. Dönen alet parçasına temas halinde bulunan bir uç veya anahtar yaralanmalara neden olabilir.

e) Kendinize çok fazla güvenmeyin. Duruşunuzun güvenli olmasına dikkat edin ve daima dengenizi koruyun. Bu sayede aletinizi beklenmedik durumlarda daha iyi kontrol edersiniz.

f) Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve takı takmayın. Saçlarını zı ve giysileriniz aletin hareketli parçalarından uzak tutun. Bol giysiler, takılar veya uzun saçlar aletin hareketli parçaları tarafından tutulabilir.

g) Aletinize toz emme donanımı ve toz tutma donanımı takılabiliyorsa, bunların bağlı olup olmadığını ve doğru işlev görüp görmediklerini kontrol edin. Toz emme donanımının kullanımı tozdan kaynalanabilecek tehlikeleri azaltır.

h) Aletleri sık kullanmanız sebebiyle kazandığınız alışkanlıklar, güvenlik prensiplerine uymanızı

önlememelidir. Dikkatsiz bir hareket, bir anda ciddi yaralanmalara yol açabilir.

4) ELEKTRİKLİ EL ALETLERİYLE DİKKATLİ ÇALIŞMAK VE ALETİ DOĞRU KULLANMAK

a) Aletinizi aşırı ölçüde zorlamayın. İşinize uygun elektrikli el aletini kullanın. Uygun elektrikli el aleti ile belirtilen performans alanında daha iyi ve daha güvenli çalışısınız.

b) Açma/kapama şalteri arızalı olan elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılması gerekir.

c) Alette bir ayarlama işlemine başlamadan, herhangi bir aksesuarı değiştirirken veya aleti elinizden bırakırken fişi prizden çekin veya aküyü çıkarın. Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler.

d) Kullanım dışında iken elektrikli el aletinizi çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bilmeyen veya bu güvenlik talimatını okumayan kişilerin aleti kullanmasına izin vermeyin. Deneyimsiz kişiler tarafından kullanıldıkları takdirde elektrikli el aletleri tehlikeli olabilirler.

e) Elektrikli el aletinizin ve aksesuarlarınızın bakımını özenle yapın. Aletin hareketli parçalarının kusursuz işlev görüp görmediklerini ve sıkışmadıklarını, parçaların kırık veya hasarlı olup olmadıklarını kontrol edin, aksi takdirde alet işlevini tam olarak yerine getiremez. Aletinizi kullanmadan önce hasarlı parçaları onartın. Birçok iş kazası aletlerin kötü ve yetersiz bakımından kaynaklanır.

f) Kesici uçları keskin ve temiz tutun. İyi bakım görmüş kesici uçlar daha ender sıkışırlar ve daha iyi yönlendirilirler.

g) Elektrikli el aletlerini, aksesuarı, uçları ve benzerlerini bu güvenlik talimatına uygun olarak kullanın. Aletinizi kullanırken çalışma koşullarını ve yaptığınız işi daima dikkate alın. Elektrikli el aletlerini kendileri için öngörülen işlerin dışında kullanmak tehlikeli durumların ortaya çıkmasına neden olabilir.

h) Tutamak ve kavrama yüzeylerini kuru, yağsız ve temiz tutun. Kaygan tutamak ve kavrama yüzeyleri, aletin beklenmeyen durumlarda güvenli şekilde tutulmasını ve kontrol edilmesini engeller.

5) SERVÍS

a) Aletinizi sadece uzman bir elemana ve orijinal yedek parçalar kullandıarak onartın. Böylelikle aletin güvenliğini korumuş olursunuz.

ZIMPARALARA İÇİN GÜVENLİK TALİMATI

GENEL

• Bu alet 16 yaşının altındaki kişiler tarafından kullanılmamalıdır
• Bu alet sulu zımparalama işlerine uygun değildir
• Kordon hasarlı iken cihazı kesinlikle kullanmayınız; uzman bir kişi tarafından değiştiriniz
• Bu aletle asbest içeren malzemeleri işlemeyin (asbest kanserojen bir madde kabul edilir)
• Elektrikli el aletinizin havalandırma deliklerini düzenli olarak temizleyin (motor fanı tozları aletin gövdesine çeker ve biriken metal tozları elektrik çarpmasına neden olabilir)
• İstediğiniz ayar değişikliklerini ve aksesuar değişikliklerini yapmadan önce mutlaka şebeke fişini prizden çekin

AKSESUARLAR

• SKIL sadece orjinal aksesuarlar kullanıldığında aletin düzgün çalışmasını garanti eder
• Aşınmış, yırtılmış veya gözenekleri aşırı ölçüde dolmuş zimpara kağıtlarını kullanmayın

KULLANMADAN ÖNCE

- Güç geriliminin, aletin özellik plakasında belirtilen voltaj değeriyle aynı olduğunu sık sık kontrol edin (230V veya 240V aletler 220V kaynağa bağlanabilir)

- İş parçasının vida, çivi ve benzeri malzeme tarafından hasar görmemesi için dikkatli olun; çalışmaya başlamadan önce bunları çıkartın

- Tamamen kusursuz ve güvenli 16 Amp uzatma kabloları kullanın

- Cihaz çalışırken gürültü seviyesi 85 dB(A) desibele kadar çıkabilir; kulak koruyucu kullanınız

- Kurşun içeren boya, bazı ahşap türleri, mineral ve metal gibi malzemelerden çıkan toz zararlı olabilir (tozla temasta bulunulması veya solunması operatörde veya yakında bulunan kişilerde alerjik reaksiyonlara ve/veya solunum yolu hastalıklarına neden olabilir); toz maskesi takın ve toz ekstraksiyon cihazıyla çalışın (bağlanabiliyorsa)

- Bazı toz tipleri (örneğin meşe ve kayın ağacı tozu), bilhassa ahşap yenileme katkı maddeleriyle birlikte, karsinojenik olarak sınıflandırılır; toz maskesi takın ve toz ekstraksiyon cihazı ile çalışın (bağlanabiliyorsa)

- Çalışmak istediğiniz malzemelerin, toz ile ilgili ulusal taleplerini takip ediniz

- Koruyucu iş eldivenleri giyin, koruyucu gözlük, dar giysiler ve saç koruyucu (saçlarınız uzunsa)

- Çalıştığınız parçayı sabitleyin (kındaçlarla ya da mengeneyle sabitlenmiş bir iş parçası elle tutulan işten daha güvenilirdir)

- Metalleri zımparalarken sırasında kıvılcımlar oluşur; elektirik süpürgesi kullanmayın ve diğer çalışanları ve yanıcı malzemeleri çalışma alanınızdan uzak tutunuz

KULLANIM SIRASINDA

• Kabloyu her zaman aletin hareketli parçalarından uzak tutun; kabloyu arka tarafta araçtan uzakta bulundurun
• Hareket halindeki zımpara kağıdını dokunmayın
• Elektriksel veya mekaniksel hatalı çalışma durumunda aleti hemen kapatın ve fisi çekin
• Eğer cihazı kullanırken kordon hasar görür yada kesilirse, kordona kesinlikle dokunmayınız ve derhal fişi çekiniz

KULLANIMDAN SONRA

- Aletinizi bırakıp gitmeden önce mutlaka kapatın ve döner parçaların tam olarak durmasını bekleyin

ALET ÜZERINDEKI SIMGELERIN AÇIKLAMASI

③ Kullanmadan önce kılavuzu okuyun
④ Çift yalıtım (topraklama kablosu gerekli değildir)
⑤ Aleti evdeki çöp kutusuna atmayınız

KULLANIM

• Zimpara kâğıdı takılması/çıkarılması ⑥ !şebeke fisini çekin
  !toz emdirme için delikli zımpara kâğıtlarına ihtiyacınız vardır
  !zımpara kâğıdının delikleri zımpara levhasının deliklerine uymalıdır
  !aşınmış zımpara kâğıtlarını zamanında yenileyin !aletin daima tüm zımparalama yüzeyini zımpara kağıdı ile kaplayarak kullanın

-zımpara kâğıdını yerleştirmeden önce zımpara levhası pitrak dokumasını silkeleyin -VELCRO zımpara kâğıdını gösterilen şekilde takın

- Toz emme ⑦

-üzerine emme elektrik süpürgesinin hortumunu adaptörü A takın !metalleri zımparalarken elektirik süpürgesini kullanmayın

- Açma / kapama şalteri

-aleti açık/kapalı konuma B② şalterini ileriye/geriye getirerek çalıştırabilirsiniz !aletin zımparalama yüzeyi iş parçasına temas etmeden önce aletin çalıştırılması gerekir !aleti kapatmadan önce iş parçası üzerinden kaldırın

- Hız kontrolü ⑧

Çeşitli malzemelerde optimal zımpara sonucu için -tespit düğmesi C② yardımı ile istediğiniz zımpara hızını ayarlayabilirsiniz -çalışmaya başlamadan önce bir deney malzemesi üzerinde optimal hızı ve kum kalınlığını kontrol edin

- Aletin tutulması ve kullanılması

!çalışma esnasında, aleti daima gri renkli bölge(ler) den tutun(uz) ⑨

-aleti, işlediğiniz yüzeye paralel olarak tutun !alet üzerinde fazla baskı uygulamayın; bırakın aletin zımparalama yüzeyi sizin için çalışsin -aletin yüzeye olan paralelliğini bozmayın, aksi takdirde işlenen yüzeyde istenmeyen zımpara izleri oluşur -havalandırma yuvalarını D② açık tutun

• Dönen levha ⑩

!zimpara tablasını çıkarmadan önce şebeke bağlantı kablosu fişini prizden çekin !kullanım sırasında tabla somunu H aşırı isınabilir; soğuyana kadar elle temas etmeyiniz

-zimpara kâğıdının ön ucu yıpranınca üçgen levhayı çevirerek temiz ucu öne alınız -levhanın pozisyonunu zimpara yapacağınız yere göre çevirebilirsiniz (bakınız: Uygulama) -altigen anahtarını E levhasındaki F tutucusundan alın -VELCRO zimpara kâğıdını G çıkarın -tabla somununu H alyen anahtar E ile çıkarın -zimpara tablasını J 60° veya 120° döndürün -tabla somununu H alyen anahtar E ile sıkın !tabla somununu gevşetirken/sıkarken zimpara tablasını sıkıca tutun H

- Özel zimparalama donanımı takılması K (standart olarak dahil değildir) ⑪

-VELCRO zımpara kâğıdını G② çıkarın -tabla somununu H alyen anahtar E ile çıkarın -donanımı K alete monte edin ve tabla somunu ile bağlayın H -uygun VELCRO zımpara kâğıdını zıparalama donanımına takın

UYGULAMA

- Köşelerde ve kenarlarda aleti, delta uç ileri dönükken kullanın ⑫

- Aleti kullanırken üç köşesininde oturmuş olmasına dikkat ediniz ⑬

- Dar ve ulaşması zor diğer yerler için K ② özel kumlama donanımına sahip olan aleti kullanın ⑭

• Üçgen uçtaki köpük taban aşındığında yada zarar gördüğünde 120 derece döndürüp ömrünü uzatabilirsiniz (üçgen zımpara kağımında da kullanılabilir) ⑩
• Ayın zımpara kağıdını ile hiçbir zaman hem tahta, hem de metalleri zımparalamayın
• Önerilen zımpara kâğıdı kum kalınlıkları -boya çıkarmak ve son derece pürüzlü odunları zımparalamak için kalın boyda kum (40, 60) kullanın -pürüzlü ve düz odunları zımparalamak için orta boy kum (80, 100, 120) kullanın -odun ve yüzeyleri eski bir boya ile düzeltmek ve çiplak odunları cilalamak için ince boy kum (180, 240, 320) kullanın
• İşlediğiniz yüzey ham ise çeşitli kum büyüklüğündeki zımpara kağıtları kullanın: -başlangıçta iri veya orta kum büyüklüğündeki zımpara kağıtları ile çalışın -işin sonunda ince kum kalınlığındaki zımpara kağıtları kullanın
  • Daha fazla ipucu için www.skil.com sitesini gezin

BAKIM / SERVİS

• Bu alet profesyonel kullanıma yönelik değildir
• Aleti ve kablosunu daima temiz tutun (özellikle havalandırma yuvalarını D ②) -yapışan zımpara tozunu bir fırça ile temizleyin !temizlemeden önce, cihazın fişini prizden çekin
• Dikkatli biçimde yürütülen üretim ve test yöntemlerine rağmen aleti arıza yapacak olursa, onarım SKIL elektrikli aletleri için yetkili bir serviste yapılmalıdır -aleti ambalajıyla birlikte satın alma belgenizide ekleyerek satıcınıza veya en yakın SKIL servisine ulaştırın (adresler ve aletin servis şemaları www.skil.com adresinde listelenmiştir)

ÇEVRE

- Elektrikli aletlerini, aksesuarları ve ambalajları evdeki çöp kutusuna atmayınız (sadece AB ülkeleri için)

-kullanılmış elektrikli aletleri, elektrik ve elektronikli eski cihazlar hakkındaki 2012/19/EC Avrupa yönergelerine göre ve bu yönergeler ulusal hukuk kurallarına göre uyarlanarak, ayrı olarak toplanmalı ve çevre şartlarına uygun bir şekilde tekrar değerlendirmeye gönderilmelidir -sembol ⑤ size bunu anımsatmalıdır

GÜRÜLTÜ / TİTREŞIM

• Ölçülen EN 62841 göre ses basıncı bu makinanın seviyesi 82,5 dB(A) ve çalışma sırasındaki gürültü 93,5 dB(A) (standart sapma: 3 dB), ve titreşim 10,1 m/s² (üç yönün vektör toplamı; tolerans K = 1,5 m/s²)
• Titreşim emisyon seviyesi EN 62841'te sunulan standart teste göre ölçülmüştür; bu seviye, bir aleti bir başkasıyla karşılaştırmak amacıyla ve aletin söz konusu uygulamalarda kullanılması sırasında titreşime maruz kalma derecesinin ön değerlendirmesi olarak kullanılabilir -aletin farklı uygulamalar için veya farklı ya da bakımı yetersiz yapılmış aksesuarlarla kullanılması, maruz kalma seviyesini belirgin biçimde artırabilir -aletin kapalı olduğu veya çalıştığı ancak gerçek anlamda iş yapmadığı zamanlarda, maruz kalma seviyesi belirgin biçimde azalabilir

!aletin ve aksesuarlarının bakımını yaparak, ellerinizi sıcak tutarak ve iş modellerinizi düzenleyerek kendinizi titreşimin etkilerinden koruyun
