KASUTUSJUHEND 7125 AA SKIL
- See tööriist on ette nähtud puidu, värvitud pindade, plastmaterjalist pindade, metallpindade ja pahtliseguga kaetud pindade kuivlihvimiseks ja pinnaviimistluseks; seade on ideaalne raamistatud, kitsaste ja teiste raskesti ligipääsetavate kohtade töötlemiseks
- See tööriist pole möeldud professionaalseks kasutamiseks
- Palun lugege käesolev kasutusjuhend hoolikalt läbi ja hoidke alles ③
TEHNILISED ANDMED ①
SEADME OSAD ②
A Tolmuimeja adapter
B Töölüliti (sisse/välja)
C Lihvimiskiiruse fikseerimisratta
D Ôhutusavad
E Kuuskantvõtme
F Kuuskantvõtme hoidik
G Delta-lihvpaberi
H Kettamutri
J Delta-alusketas
K Sörmtarvik*
L Sõrmekujuline lihvpaber
* EI KUULU STANDARDKOMPLEKTI
OHUTUS
ÜLDISED OHUTUSNÖUDED ELEKTRILISTE TÖÖRIISTADE KASUTAMISEL
TÄHELEPANU Lugege läbi köik elektrilise tööriistaga kaasas olevad ohutusnõuded ja juhised ning tutvuge jooniste ja tehniliste andmetega. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Hoidke köik ohutusnõuded ja juhised edaspidiseks alles. Allpool kasutatud mõiste "elektriline tööriist" käib võrgutoitega (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta.
1) OHUTUSNÖUDED TÖÖPIIRKONNAS
a) Hoidke töökoht puhas ja korras. Segadus või valgustamata tööpiirkonnad võivad põhjustada õnnetusi.
b) Ärge kasutage seadet plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata.

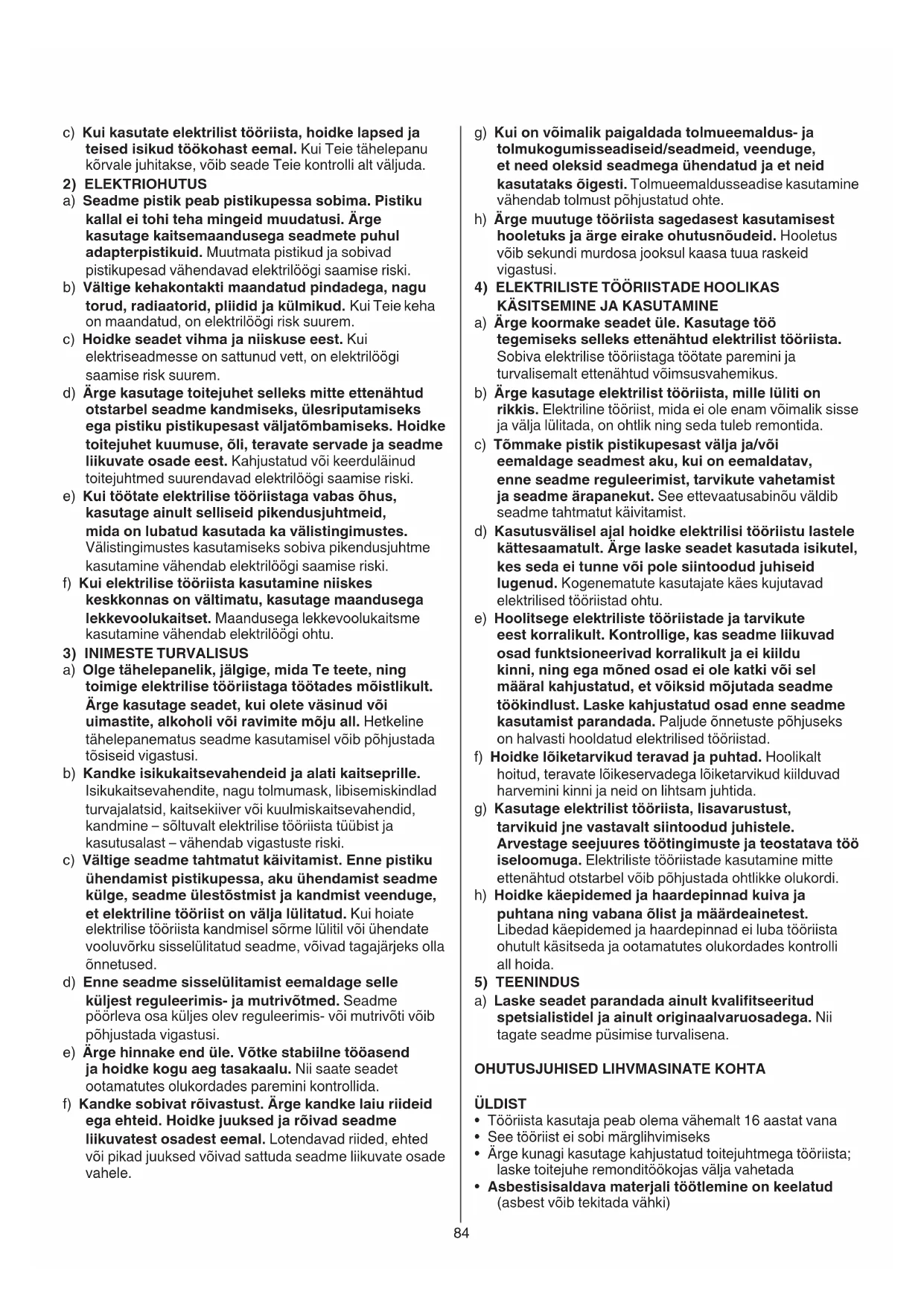

c) Kui kasutate elektrilist tööriista, hoidke lapsed ja teised isikud töökohast eemal. Kui Teie tähelepanu kõrvale juhitakse, võib seade Teie kontrolli alt väljuda.
2) ELEKTRIOHUTUS
a) Seadme pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega seadmete puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi saamise riski.
b) Vältige kehakontakti maandatud pindadega, nagu torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on maandatud, on elektrilöögi risk suurem.
c) Hoidke seadet vihma ja niiskuse eest. Kui elektriseadmesse on sattunud vett, on elektrilöögi saamise risk suurem.
d) Ärge kasutage toitejuhet selleks mitte ettenähtud otstarbel seadme kandmiseks, ülesriputamiseks ega pistiku pistikupesast väljatömbamiseks. Hoidke toitejuhet kuumuse, öli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi saamise riski.
e) Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult selliseid pikendusjuhtmeid, mida on lubatud kasutada ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi saamise riski.
f) Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage maandusega lekkevoolukaitset. Maandusega lekkevoolukaitsme kasutamine vähendab elektrilöögi ohtu.
3) INIMESTE TURVALISUS
a) Olge tähelepanelik, jälgige, mida Te teete, ning toimige elektrilise tööriistaga töötades möistlikult. Ärge kasutage seadet, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi.
b) Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, nagu tolmumask, libisemiskindlad turvajalatsid, kaitsekiiver või kuulmiskaitsevahendid, kandmine – sõltuvalt elektrilise tööriista tüübist ja kasutusalast – vähendab vigastuste riski.
c) Vältige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestöstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sörme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla önnetused.
d) Enne seadme sisselülitamist eemaldage selle küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi.
e) Ärge hinnake end üle. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate seadet ootamatutes olukordades paremini kontrollida.
f) Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja rõivad seadme liikuvatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.
g) Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid/seadmeid, veenduge, et need oleksid seadmega ühendatud ja et neid kasutataks õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.
h) Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.
4) ELEKTRILISTE TÖÖRIISTADE HOOLIKAS KÄSITSEMINE JA KASUTAMINE
a) Ärge koormake seadet üle. Kasutage töö tegemiseks selleks ettenähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate paremini ja turvalisemalt ettenähtud võimsusvahemikus.
b) Ärge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei ole enam võimalik sisse ja välja lülitada, on ohtlik ning seda tuleb remontida.
c) Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib seadme tahtmatut käivitamist.
d) Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatult. Ärge laske seadet kasutada isikutel, kes seda ei tunne või pole siintoodud juhiseid lugenud. Kogenematute kasutajate käes kujutavad elektrilised tööriistad ohtu.
e) Hoolitsege elektriliste tööriistade ja tarvikute eest korralikult. Kontrollige, kas seadme liikuvad osad funktsioneerivad korralikult ja ei kiildu kinni, ning ega möned osad ei ole katki või sel määral kahjustatud, et võiksid mõjutada seadme töökindlust. Laske kahjustatud osad enne seadme kasutamist parandada. Paljude önnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.
f) Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hoitud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
g) Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt siintoodud juhistele. Arvestage seejuures töötingimuste ja teostatava töö iseloomuga. Elektriliste tööriistade kasutamine mitte ettenähtud otstarbel vöib pöhjustada ohtlikke olukordi.
h) Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana ölist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.
5) TEENINDUS
a) Laske seadet parandada ainult kvalifitseeritud spetsialistidel ja ainult originaalvaruosadega. Nii tagate seadme püsimise turvalisena.
OHUTUSJUHISED LIHVMASINATE KOHTA
ÜLDIST
- Tööriista kasutaja peab olema vähemalt 16 aastat vana
• See tööriist ei sobi märglihvimiseks - Ärge kunagi kasutage kahjustatud toitejuhtmega tööriista; laske toitejuhe remonditöökojas välja vahetada
-
Asbestisisaldava materjali töötlemine on keelatud (asbest võib tekitada vähki)
-
Puhastage regulaarselt tööriista tuulutusavasid (töötav mootor tömbab korpusesse tolmu ning kogunev metallitolm vöib vähendada elektriohutust)
- Enne seadme reguleerimist või tarviku vahetust eemaldage seade vooluvõrgust (tõmmake pistik pistikupesast välja)
TARVIKUD
- SKIL tagab seadme häireteta töö üksnes originaaltarvikute kasutamisel
- Ärge kasutage ülemäära kulunud, rebenenud või muul viisil vigastatud lihvpabereid
ENNE KASUTAMIST
- Kontrollige alati, kas vörgupinge ühtib tööriista andesildil toodud pingega (andmesildil toodud 230V vöi 240V korral vöib tööriistad kasutada ka 220V vörgupinge puhul)
- Vältige töödeldavas esemes olevatest kruvidest, naeltest vms põhjustatud kahjustusi; eemaldage need enne töö alustamist
- Pikendusjuhtmete kasutamisel jälgige, et juhe oleks lõpuni lahti keritud ja vastaks 16 A voolutugevusele
- Töötamise ajal vöib müratase ületada 85 dB(A); kandke kuulmiskaitsevahendeid
- Värviga kaetud juhtmed, möned puiduliigid, mineraalid ja metall eraldavad tolmu, mis vöib olla kahjulik (kokkupuude tolmuga vöi selle sissehingamine vöib seadme kasutajal vöi läheduses viibivatel inimestel pöhjustada allergilisi reaktsioone ja/vöi hingamisteede haigusi); kandke tolmumaski ja vajaduse korral töötage külgeühendatava tolmueemaldusseadmega
- Teatud tüüpi tolm on klassifitseeritud kantserogeensena (nt tammest ja kasest eralduv tolm), eriti koos puidu niiskuse reguleerimiseks kasutatavate lisanditega; kandke tolmumaski ja vajaduse korral töötage külgeühendatava tolmueemaldusseadmega
- Erinevate materjalide töötlemisel tekkiva tolmu käitlemisel tuleb järgida kehtivaid nõudeid
- Kandke kaitsekindaid ja kaitseprille, pikad juuksed kaitske nt peakattega; ärge kandke töö ajal laiu, lotendavaid riideid
- Fikseerige toorik (fiksaatoriga kinnitatud või kruustangide vahele pandud toorik püsib kindlamini paigal kui lihtsalt käega hoides)
- Metallide lihvimisel lendub sädemeid; ärge kasutage tolmuimejat ning jälgige, et läheduses ei oleks teisi inimesi ega tuleohtlikke materjale
KASUTAMISE AJAL
- Vältige toitejuhtme kokkupuutumist seadme pöörlevate osadega; hoidke toitejuhet alati tööriistast eemal, tagapool
• Vältige kokkupuudet liikuva lihvpaberiga - Seadme elektrilise või mehhaanilise häire korral lülitage seade viivitamatult välja ja eemaldage pistik vooluvõrgust
- Kui toitejuhe saab töötamisel ajal kahjustada või see lõigatakse läbi, ärge toitejuhet puutuge, vaid eemaldage koheselt pistik vooluvõrgust
PÄRAST KASUTAMIST
- Enne tööriista juurest lahkumist lülitage see välja ning oodake, kuni selle liikuvad osad on täielikult seiskunud
TÖÖRIISTAL OLEVATE SÜMBOLITE SELGITUS
③ Enne kasutamist tutvuge kasutusjuhendiga
④ Topeltisolatsioon (maandusjuhe pole vajalik)
⑤ Ärge visake kasutuskölbmatuks muutunud tööriista ära koos olmejäätmetega
KASUTAMINE
- Lihvpaberi kinnitamine/eemaldamine ⑥ !eemaldage seade vooluvõrgust !tolmu eemaldamiseks vajate aukudega lihvpaberit !lihvpaberi augud peaksid lihvplaadi omadega ühtima !vahetage kulunud lihvpaber õigeaegselt välja !kasutage tööriista ainult siis, kui kogu lihvimispind on lihvpaberiga kaetud -lihvtalla VELCRO-takjakinnitus tuleb enne lihvpaberi paigaldamist puhtaks kloppida -paigaldage vastavalt joonisele VELCRO lihvpaber
- Tolmu eemaldamine ⑦ -ühendage tolmuimemisvoolik adapteriga A !ärge kasutage tolmuimejat metalli lihvimisel
- Töölüliti (sisse/välja) -seadme sisselülitamiseks lükake töölüliti B② ettepoole, väljalülitamiseks tahapoole !enne lihvitava pinna kokkupuutumist töödeldava esemega tuleb tööriist sisse lülitada !enne tööriista väljalülitamist tuleb see töödeldavalt esemelt eemaldada
- Kiiruse kontroll ⑧ Optimaalse lihvimistulemuse saamiseks erinevatel materjalidel -fikseerimisratta C ② abil saate kindlaks määrata soovitud lihvimiskiiruse -enne töö alustamist katsetage optimaalset kiirust ja teralisust proovimaterjalil
- Seadme hoidmine ja juhtimine !töötamise ajal hoidke tööriista kinni korpuse ja käepideme halli värvi osadest ⑨ -hoidke tööriista paralleelselt töödeldava pinnaga !ärge suruge tööriistale liigselt; laske lihvitaval pinnal enda heaks töötada -vältimaks soovimatuid lihvimisjäligi ärge kallutage tööriista -hoidke öhutusavad D ② kinnikatmata
- Pööratav alustald ⑩ !enne alusketta eemaldamist tömmake pistik pistikupesast välja !kettamutri H muutub töö käigus väga kuumaks; ärge puutuge seda enne, kui see on maha jahtunud -lihvpaberi/lihvtalla esiosa väljavahetamiseks, juhul kui see on kulunud või kahjustatud -alustalla asendi muutmiseks sõltuvalt töödeldavast pinnast (vt: Tööjuhised) -võtke hoidikust F välja kuuskantvõti E -eemaldage VELCRO lihvpaber G -eemaldage kettamutri H kuuskantvõtmega E -keerake alusketast J 60° või 120° -pingutage kettamutri H kuuskantvõtmega E !hoidke alusketast tugevalt kinni, kui kruvite lahti/pingutate kettamutri H
- Spetsiaalse lihvimistarviku K paigaldamine (ei ole standardvarustuses) ⑪ -eemaldage VELCRO lihvpaber G ② -eemaldage kettamutri H kuuskantvõtmega E -paigaldage tarvik K tööriistale ja kinnitage see ketta kruviga H -paigaldage vastav VELCRO-lihvpaber lihvimistarviku külge
TÖÖJUHISED
- Kasutage tööriista nurkade ja servade lihvimiseks, deltaotsik eespool ⑫
- Kasutage seadet, lame külg ees, lamedatel pindadel pikemate tömmete tegemiseks ⑬
- Spetsiaalseid lihvimistarvikuid K ② kasutage kitsaste ja teiste raskesti ligipääsetavate kohtade lihvimiseks ⑭
- Kui kolmnurkse esiosa vahtplastist kate on ülalt kulunud või kahjustatud, siis saate selle kasutusaega kaks korda pikendada, tömmates katte küljest ära, pöörates seda 120° võrra ja asetades siis uuesti kohale (sama käib ka kolmnurkse lihvpaberi kohta) ^10
- Ärge kunagi töödelge ühe ja sama lihvpaberiga puitu ja metalli
- Lihvpaberi soovitatav karedus: -värvi eemaldamiseks ja väga ebatasase puidu lihvimiseks kasutage jämedate teradega suurusi (40, 60) -kareda või tavalise puidu lihvimiseks kasutage keskmiste teradega suurusi (80, 100, 120) -puidu ja vana värviga pindade silendamiseks ning palja puidu viimistlemiseks kasutage peene teraa suurusi (180, 240, 320)
- Kui töödeldav pind on kare, kasutage erineva karedusega lihvpabereid:
-lihvige algul jämeda või keskmise karedusega lihvpaberiga
-lõpetage vähekareda lihvpaberiga
• Rohkem nõuandeid leiate aadressil www.skil.com
HOOLDUS/TEENINDUS
- Tööriist pole möeldud professionaalseks kasutamiseks
- Hoidke seade ja toitejuhe alati puhtad (eriti õhutusavad D ②)
-külgekleepunud lihvimistolm eemaldage pintsliga !enne puhastamist eemaldage seade vooluvõrgust
- Tööriist on hoolikalt valmistatud ja testitud; kui tööriist sellest hoolimata rikki läheb, tuleb see lasta parandada SKILi elektriliste käsitööriistade volitatud remonditöökojas
-toimetage lahtimonteerimata seade koos ostukviitungiga tarnijale või lähimasse SKILI lepingulisse töökotta (aadressid ja tööriista varuosade joonise leiate aadressil www.skil.com)
KESKKOND
- Ärge visake kasutuskölbmatuks muutunud elektrilisi tööriistu, lisatarvikuid ja pakendeid ära koos olmejäätmetega (üksnes EL liikmesriikidele)
-vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad koguda eraldi ja keskkonnasäästlikult korduvkasutada või ringlusse võtta
-seda meenutab Teile sümbol⑤
MÜRA / VIBRATSIOON
- Vastavalt kooskõlas normiga EN 62841 läbi viidud mõõtmistele on tööriista helirõhk 82,5 dB(A) ja helitugevus 93,5 dB(A) (standardkõrvalekalle: 3 dB),
ja vibratsioon 10,1 m/s² (kolme telje vektorsumma; möötemääramatus K = 1,5 m/s²)
- Tekkiva vibratsiooni tase on mõõdetud vastavalt standardis EN 62841 kirjeldatud standarditud testile; seda võib kasutada tööriistade võrdlemiseks ja tööriista kasutamisel ettenähtud töödeks esineva vibratsiooni esialgseks hindamiseks
-tööriista kasutamisel muudeks rakendusteks või teiste/halvasti hooldatud tarvikute kasutamisel võib vibratsioon märkimisväärselt suureneda -ajal, kui tööriist on väljalülitatud või on küll sisselülitatud, kuid tegelikult seda ei kasutata, võib vibratsioon märkimisväärselt väheneda !enda kaitsmiseks vibratsiooni eest hooldage tööriista ja selle tarvikuid korralikult, hoidke oma käed soojad ja tagage sujuv töökorraldus
