ПОСІБНИК КОРИСТУВАЧА 7125 AA SKIL

• Цей інструмент призначений для сухого шліфування і обробки дерева, фарбованих поверхонь, пластиків, металу і шпаклівок; особливо зручний для роботи на загострених, вузьких та інших важкодоступних

• Цей інструмент не придатний для промислового використання

• Прочитайте і збережіть цю Інстpукцію з експлуатації

A Подовжувач для пилососа B Вимикач живлення C Регулятор обертів шліфування D Вентиляційні отвори E Шестигранний ключ F Контейнер для збереження шестигранного ключа G Трикутної наждачної лист H Болт накладки J Трикутний опорна накладка K Пальцеве пристосування* L Наждачний папір видовженої форми

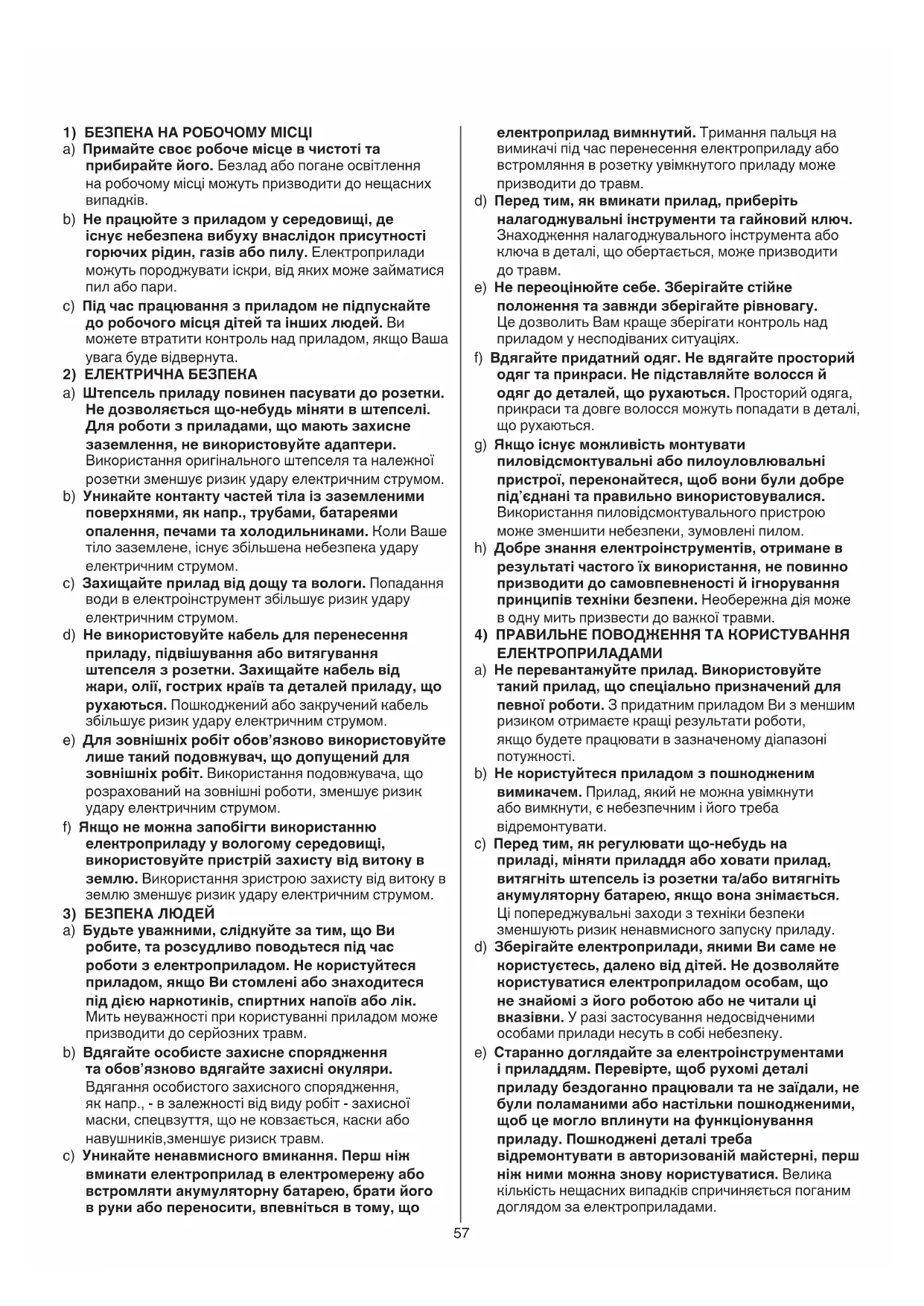

ЗАГАЛЬНІ ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ ПОВОДЖЕННЯ З ЕЛЕКТРОІНСТРУМЕНТАМИ ПОПЕРЕДЖЕННЯ Прочитайте всі вказівки з техніки безпеки, інструкції, ілюстрації та специфікації, надані з цим електроінструментом. Невиконання усіх поданих нижче інструкцій може призвести до ураження електричним струмом, пожежі і/або серйозної травми. Добре зберігайте на майбутнє ці попередження і вказівки. Під поняттям "електроприлад" в цих попередженнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю).

• Poziom emisji wibracji został zmierzony zgodnie z testem standaryzowanym podanym w EN 62841; może służyć do porównania jednego narzędzia z innym i jako ocena wstępna narażenia na wibracje w trakcie używania narzędzia do wymienionych zadań57 електроприлад вимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або встромляння в розетку увімкнутого приладу може призводити до травм. d) Перед тим, як вмикати прилад, приберіть налагоджувальні інструменти та гайковий ключ. Знаходження налагоджувального інструмента або ключа в деталі, що обертається, може призводити

e) Не переоцінюйте себе. Зберігайте стійке положення та завжди зберігайте рівновагу. Це дозволить Вам краще зберігати контроль над приладом у несподіваних ситуаціях. f) Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся й одяг до деталей, що рухаються. Просторий одяга, прикраси та довге волосся можуть попадати в деталі, що рухаються. g) Якщо існує можливість монтувати пиловідсмоктувальні або пилоуловлювальні пристрої, переконайтеся, щоб вони були добре під’єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом. h) Добре знання електроінструментів, отримане в результаті частого їх використання, не повинно призводити до самовпевненості й ігнорування принципів техніки безпеки. Необережна дія може в одну мить призвести до важкої травми.

4) ПРАВИЛЬНЕ ПОВОДЖЕННЯ ТА КОРИСТУВАННЯ

ЕЛЕКТРОПРИЛАДАМИ a) Не перевантажуйте прилад. Використовуйте такий прилад, що спеціально призначений для певної роботи. З придатним приладом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності. b) Не користуйтеся приладом з пошкодженим вимикачем. Прилад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати. c) Перед тим, як регулювати що-небудь на приладі, міняти приладдя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну батарею, якщо вона знімається. Ці попереджувальні заходи з техніки безпеки зменшують ризик ненавмисного запуску приладу. d) Зберігайте електроприлади, якими Ви саме не користуєтесь, далеко від дітей. Не дозволяйте користуватися електроприладом особам, що не знайомі з його роботою або не читали ці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку. e) Старанно доглядайте за електроінструментами і приладдям. Перевірте, щоб рухомі деталі приладу бездоганно працювали та не заїдали, не були поламаними або настільки пошкодженими, щоб це могло вплинути на функціонування приладу. Пошкоджені деталі треба відремонтувати в авторизованій майстерні, перш ніж ними можна знову користуватися. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами.

1) БЕЗПЕКА НА РОБОЧОМУ МІСЦІ

a) Примайте своє робоче місце в чистоті та прибирайте його. Безлад або погане освітлення на робочому місці можуть призводити до нещасних

b) Не працюйте з приладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари. c) Під час працювання з приладом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута.

2) ЕЛЕКТРИЧНА БЕЗПЕКА

a) Штепсель приладу повинен пасувати до розетки. Не дозволяється що-небудь міняти в штепселі. Для роботи з приладами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик удару електричним струмом. b) Уникайте контакту частей тіла із заземленими поверхнями, як напр., трубами, батареями опалення, печами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека удару електричним струмом. c) Захищайте прилад від дощу та вологи. Попадання води в електроінструмент збільшує ризик удару електричним струмом. d) Не використовуйте кабель для перенесення приладу, підвішування або витягування штепселя з розетки. Захищайте кабель від жари, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або закручений кабель збільшує ризик удару електричним струмом. e) Для зовнішніх робіт обов’язково використовуйте лише такий подовжувач, що допущений для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик удару електричним струмом. f) Якщо не можна запобігти використанню електроприладу у вологому середовищі, використовуйте пристрій захисту від витоку в землю. Використання зристрою захисту від витоку в землю зменшує ризик удару електричним струмом.

a) Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроприладом. Не користуйтеся приладом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або лік. Мить неуважності при користуванні приладом може призводити до серйозних травм. b) Вдягайте особисте захисне спорядження та обов’язково вдягайте захисні окуляри. Вдягання особистого захисного спорядження, як напр., - в залежності від виду робіт - захисної маски, спецвзуття, що не ковзається, каски або навушників,зменшує ризиск травм. c) Уникайте ненавмисного вмикання. Перш ніж вмикати електроприлад в електромережу або встромляти акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що58 виникнення в оператора або осіб, що перебувають поруч, алергійних реакцій і/або респіраторних захворювань); надягайте респіратор і працюйте з пиловидаляючим пристроєм під час увімкнення інструмента

• Деякі види пилу класифікуються як канцерогенні (наприклад, дубовий або буковий пил), особливо в сполученні з добавками для кондиціювання деревини; надягайте респіратор і працюйте з пиловидаляючим пристроєм під час увімкнення інструмента

• Слідуйте інструціям по роботі з матеріалами, продуцюючими пил

• Надягайте захисні рукавички, окуляри безпеки, щільно облягаючий одяг і захисну шапочку (для довгого волосся)

• Зафіксуйте оброблювану деталь (оброблювана деталь, зафіксована за допомогою затискних пристроїв або лещат, закріплюється краще, ніж

• При обробці металу можуть з'являтися іскри; не використайте пилосос і видаліть займисті матеріали з робочої зони ПІД ЧАС ВИКОРИСТАННЯ

• Не дозволяйте шнуру живлення стикатися з рухомими частинами інструменту; завжди викладайте шнур за задньою частиною інструменту

• Не торкайтеся до рухомого наждачного листа

• У разі електричної або механічної несправності, негайно відключите інструмент і вимкніть з розетки

• Якщо шнур пошкоджений або прорізаний при роботі, не доторкайтеся до нього і негайно витягніть його з

• Коли ви закінчили роботу з інструментом, вимкніть мотор і переконайтеся, що всі рухомі частини повністю зупинилися ПОЯСНЕННЯ ДО УМОВНИХ ПОЗНАЧОК НА ІНСТРУМЕНТІ

Перед використанням прочитайте інструкцію із застосування

Подвійна ізоляція (заземлюючий провід не потрібен)

Hе викидайте інструмент разом зі звичайним сміттям ВИКОРИСТАННЯ

• Установка/знімання наждачного листа

! вийняти вилку з розетки ! для засмоктування пилу потрібні перфоровані наждачні листи ! перфорація в наждачному листі повинна співпадати з перфорацією в робочій пластині ! своєчасно замінюйте наждачні листи ! завжди повністю закривайте робочу пластину наждачним папером - вибийте пил з матеріалу VELCRO на робочій пластині, перш ніж встановлювати наждачний лист - встановіть наждачний лист VELCRO як показано

- під’єднайте пилосос до подовжувача A ! не використовуйте пилосос при шліфуванні

f) Тримайте різальні інструменти добре нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та їх легше вести. g) Використовуйте електроприлади, приладдя до них, робочі інструменти т.і. відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Використання електроприладів для робіт, для яких вони не передбачені, може призводити до небезпечних ситуацій. h) Тримайте рукоятки і поверхні захвату сухими і чистими, слідкуйте, щоб на них не було оливи або густого мастила. Слизькі рукоятки і поверхні захвату унеможливлюють безпечне поводження з електроінструментом та його контролювання в неочікуваних ситуаціях.

a) Віддавайте свій прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить безпечність приладу на довгий час. ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ ДЛЯ ШЛІФУВАЛЬНОЇ

• Цей інструмент не можна використовувати особам віком до 16 років

• Цей інструмент не підходить для мокрої шліфовки

• Ніколи не використовуйте інструмент з пошкодженим шнуром; його повинен замінити кваліфікований

• Не обробляйте матеріали, що містять асбест (асбест вважається канцерогенним)

• Pегулярно прочищайτе венτиляційні щілини Βашого елекτроприладу (венτиляτор елекτромоτора заτягує пил у корпус, сильне накопичення меτалевого пилу може призвесτи до елекτричної небезпеки)

• Перед регулюванням або заміною приладдя обов’язково вийміть вилку із сітьової розетки

• SKIL гарантує надійну роботу інструмента тільки при використанні відповідного приладдя

• Не використовуйте зношені, порвані або засмічені наждачні листи ПЕРЕД ВИКОРИСТАННЯМ

• Перед роботою перевірте відповідність струму в мережі із струмом, позначені на інструменті (інструменти, розраховані на 230В або 240В, також можуть підключатися до мережі 220В)

• Не допускайте пошкоджень, які можуть нанести шурупи, цвяхи і інші елементи вашому виробу; видаліть їх перед початком роботи

• Використовуйте повністю розгорнений шнур подовжувача, який може витримувати навантаження в 16 Ампер

• Рівень шуму при роботі може перевищувати 85 дБ(а); використовуйте навушники

• Пил від таких матеріалів, як свинцовоутримуюча фарба, деякі породи дерева, мінерали й метал, може бути шкідливим (контакт із таким пилом або його вдихання може стати причиною59

• У випадку зношування або трикутною насадкою на наконечнику трикутної насадки, ви можете вдвічі збільшити термін його служби, повернувши його на 120° (також можна використовувати для трикутного наждачного листа )

• Ніколи не використовуйте один і той же наждачний лист для дерева і металу

• Рекомендовані наждачні листи: - для видалення фарби та шліфування повністю необробленої деревини використовуйте грубий розмір зерна (40, 60) - для шліфування необробленої чи обробленої деревини використовуйте середній розмір зерна (80, 100, 120) - для шліфування дерева та поверхонь із старою фарбою, а також для фінішної обробки необробленої деревини використовуйте дрібний розмір зерна (180, 240, 320)

• Використовуйте різні наждачні листи для необробленої поверхні: - починайте шліфувати крупним або середнім листом - завершуйте дрібним

• Див додаткову інформацію на www.skil.com ДОГЛЯД/ОБСЛУГОВУВАННЯ

• Цей інструмент не придатний для промислового використання

• Завжди тримайте інструмент та його шнур в чистоті (особливо вентиляційні отвори D

- видаліть налиплий пил щіткою ! перед чисткою інструменту необхідно роз’єднати штепсельний роз'їм

• Якщо незважаючи на ретельну технологію виготовлення і перевірки інструмент все-таки вийде з ладу, його ремонт дозволяється виконувати лише в авторизованій сервісній майстерні для електроприладів SKIL - надішліть нерозібраний інструмент разом з доказом купівлі до Вашого дилера або до найближчого центру обслуговування SKIL (адреси, а також діаграма обслуговування пристрою, подаються на сайті www.skil.com) ОХОРОНА НАВКОЛИШНЬОЇ СЕРЕДИ

• Hе викидайте електроінструмент, принадлежності та упаковку разом зі звичайним сміттям (тільки для країн ЄС) - відповідно до європейської директиви 2012/19/ЄС щодо утилізації старих електричних та електронних приладів, в залежності з місцевим законодавством, електроінструмент, який перебував в експлуатації повинен бути утилізований окремо, безпечним для навколишнього середовища шляхом

нагадає вам про це ШУМ / ВІБРАЦІЯ

• Зміряний відповідно до EN 62841 рівень тиску звуку даного інструменту 82,5 дБ(А) i потужність звуку 93,5 дБ(А) (стандартне відхилення: 3 дБ), i вібрація 10,1 м/с² (векторна сума трьох напрямків; похибка K = 1,5 м/с²)

- включає і вимикає інструмент натисненням перемикача B

вперед/назад ! перш ніж прикласти робочу поверхню до виробу потрібно включити інструмент ! перш ніж вимкнути інструмент, його треба відвести від оброблюваного виробу

Для оптимального результату шліфування різних

- за допомогою регулятор C

можна встановити потрібну швидкість шліфування - перед початком роботи визначте оптимальну швидкість і потрібний наждачний папір шляхом випробування на непотрібному матеріалі

• Утримування і робота інструментом ! під час роботи, завжди тримайте інструмент за частини захвату сірого кольору

- направляйте інструмент паралельно робочій

! не прикладайте до інструменту дуже великий

- не нахиляйте інструмент, щоб уникати небажаних

- тримайте вентиляційні отвори D

! від’єднуйте інструмент від розетки перш ніж знімати або встановлювати опорну накладку ! під час роботи H гвинт накладки розігрівається; не доторкайтесь до нього доки він не охолоне - для заміни передньої насадки наждачного листа/ робочу пластину у випадку її зношування або пошкодження - для заміни положення ноги залежно від робочої поверхні (див.: Поради по використаню) - візьміть шестигранний ключ E з контейнера F - видаліть наждачний папір VELCRO G - за допомогою шестигранного ключа H викрутіть гвинт накладки E - поверніть підошву на J 60° або 120° - за допомогою шестигранного ключа H затягніть гвинт накладки E ! відкручуючи або закручуючи гвинт, надійно утримуйте опорну накладку H

• Установка спеціальної шліфувальної насадки K (не входить до стандартного комплекту)

- видаліть наждачний папір VELCRO G

- за допомогою шестигранного ключа H викрутіть гвинт накладки E - встановіть насадкуK на інструмент та затягніть її гвинтом для шліфувальної підошви H - встановіть відповідний наждачний папір VELCRO на аксесуар ПОРАДИ ПО ВИКОРИСТАНЮ

• Використовуйте інструмент таким чином, щоб гострий кут підошви був спрямований на крайні кути

• використовуйте інструмент з плоскою насадкою для довгих штрихів на плоских поверхнях

• Використовуйте інструмент зі спеціальною шліфувальною насадкою K

• Рівень вібрації було виміряно у відповідності зі стандартизованим випробуванням, що міститься в EN 62841; дана характеристика може використовуватися для порівняння одного інструмента з іншим, а також для попередньої оцінки впливу вібрації під час застосування даного інструмента для вказаних цілей - при використанні інструмента в інших цілях або з іншими/несправними допоміжними пристосуваннями рівень впливу вібрації може значно підвищуватися - у періоди, коли інструмент вимикнений або функціонує без фактичного виконання роботи, рівень впливу вібрації може значно знижуватися ! захищайте себе від впливу вібрації, підтримуючи інструмент і його допоміжні пристосування в справному стані, підтримуючи руки в теплі, а також правильно огранизовуючи свій робочий процес Τριβείο δέλτα 7125/7126
