MANUAL DE UTILIZADOR EGU6343LOX AEG-ELECTROLUX

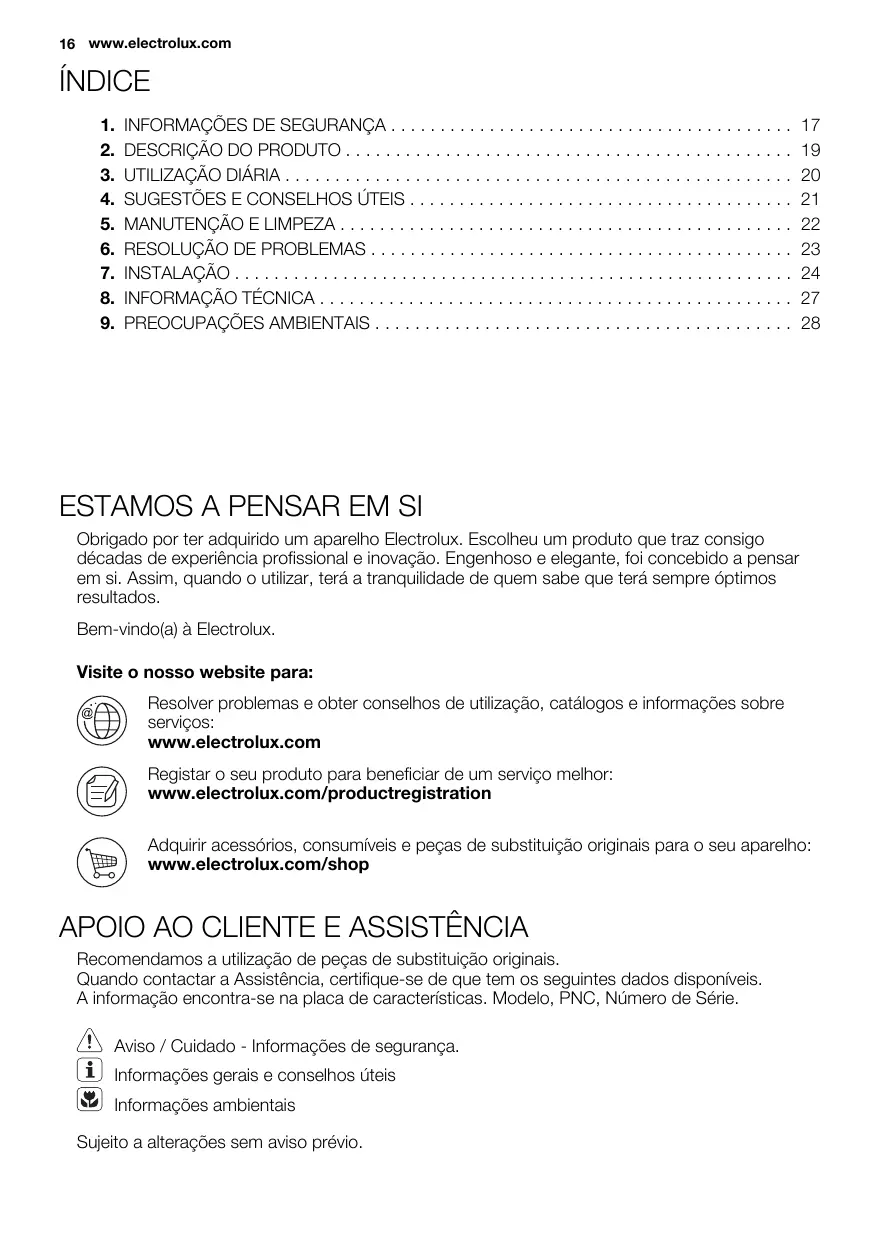

Obrigado por ter adquirido um aparelho Electrolux. Escolheu um produto que traz consigo décadas de experiência profissional e inovação. Engenhoso e elegante, foi concebido a pensar em si. Assim, quando o utilizar, terá a tranquilidade de quem sabe que terá sempre óptimos resultados. Bem-vindo(a) à Electrolux. Visite o nosso website para: Resolver problemas e obter conselhos de utilização, catálogos e informações sobre serviços: www.electrolux.com Registar o seu produto para beneficiar de um serviço melhor: www.electrolux.com/productregistration Adquirir acessórios, consumíveis e peças de substituição originais para o seu aparelho: www.electrolux.com/shop

APOIO AO CLIENTE E ASSISTÊNCIA

Recomendamos a utilização de peças de substituição originais. Quando contactar a Assistência, certifique-se de que tem os seguintes dados disponíveis. A informação encontra-se na placa de características. Modelo, PNC, Número de Série. Aviso / Cuidado - Informações de segurança. Informações gerais e conselhos úteis Informações ambientais Sujeito a alterações sem aviso prévio. PORTUGUÊS

Este aparelho é adequado para os seguintes mercados: FR PT Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não é responsável por lesões ou danos resultantes de instalação e utilização incorrectas. Guarde sempre as instruções junto do aparelho para futura referência.

1.1 Segurança para crianças e

pessoas vulneráveis ADVERTÊNCIA Risco de asfixia, ferimentos ou incapacidade permanente.

• Não permita que o aparelho seja utilizado por pessoas, incluindo crianças, com capacidades físicas e sensoriais reduzidas, funções mentais reduzidas ou sem experiência e conhecimento de utilização do mesmo. Estas pessoas devem ser vigiadas ou ensinadas a utilizar o aparelho por uma pessoa que seja responsável pela sua segurança.
• Não permita que as crianças brinquem com o aparelho.
• Mantenha todos os materiais de embalagem fora do alcance das crianças.
• Mantenha as crianças e os animais domésticos afastados do aparelho quando este estiver a funcionar ou a arrefecer. As partes acessíveis estão quentes.
• Se o aparelho tiver um dispositivo de segurança para crianças, recomendamos que o active.

ADVERTÊNCIA A instalação deste aparelho só deve ser efectuada por uma pessoa qualificada.

• Remova todos os elementos da embalagem.
• Não instale nem utilize o aparelho se este estiver danificado.
• Cumpra as instruções de instalação fornecidas com o aparelho.

• Respeite as distâncias mínimas relativamente a outros aparelhos e unidades.
• Tenha sempre cuidado quando deslocar o aparelho porque o aparelho é pesado. Use sempre luvas de protecção.
• Vede as superfícies cortadas com um vedante para impedir que a humidade cause dilatações.
• Proteja a parte inferior do aparelho contra o vapor e a humidade.
• Não instale o aparelho ao lado de uma porta ou debaixo de uma janela. Isso evita que a abertura de portas ou janelas faça cair algum tacho quente do aparelho.
• Se o aparelho for instalado por cima de gavetas, certifique-se de que o espaço entre o fundo do aparelho e a gaveta superior é suficiente para permitir a circulação de ar.
• A parte inferior do aparelho pode ficar quente. Recomendamos a instalação de um painel de separação não combustível debaixo do aparelho para evitar o acesso à parte inferior. Ligação eléctrica ADVERTÊNCIA Risco de incêndio e choque eléctrico.
• Todas as ligações eléctricas têm de ser efectuadas por um electricista qualificado.
• Antes de fazer qualquer ligação eléctrica, é necessário garantir que o terminal principal do aparelho não está sob tensão.
• Certifique-se de que o aparelho é instalado correctamente. Fichas de alimentação eléctrica e tomadas soltas ou inadequadas poderão provocar o sobreaquecimento dos terminais.
• Certifique-se de que a protecção contra choque é instalada.
• Não permita que as ligações eléctricas entrem em contacto com o aparelho ou com algum tacho quente quando ligar o aparelho a uma tomada próxima.
• Não permita que as ligações eléctricas fiquem enredadas. 18 www.electrolux.com

• Utilize uma braçadeira para libertar a tensão do cabo.
• Utilize um cabo de alimentação adequado.
• Certifique-se de que não danifica a ficha e o cabo de alimentação eléctrica. Contacte a Assistência Técnica ou um electricista para substituir o cabo de alimentação se estiver danificado.
• A instalação eléctrica deve possuir um dispositivo de isolamento que lhe permita desligar o aparelho da corrente eléctrica em todos os pólos. O dispositivo de isolamento deve ter uma abertura de contacto com uma largura mínima de 3 mm.
• Utilize apenas dispositivos de isolamento correctos: disjuntores de protecção, fusíveis (os fusíveis de rosca devem ser retirados do suporte), diferenciais e contactores. Ligação do gás
• Todas as ligações de gás devem ser efectuadas por uma pessoa qualificada.
• Certifique-se de que existe circulação de ar em torno do aparelho.
• A informação relativa ao fornecimento de gás encontra-se na placa de características.
• Este aparelho não está ligado a um dispositivo de evacuação de produtos de combustão. Certifique-se de que o aparelho é ligado em conformidade com os regulamentos de instalação em vigor. Tenha em atenção os requisitos para uma ventilação adequada.

ADVERTÊNCIA Risco de ferimentos, queimaduras ou choque eléctrico.

• Utilize este aparelho em ambiente doméstico.
• Não altere as especificações deste aparelho.
• Não utilize um temporizador externo ou um sistema de controlo remoto separado para activar/desactivar o aparelho.
• Não deixe o aparelho a funcionar sem vigilância.

• Não utilize o aparelho com as mãos húmidas, nem se este tiver estado em contacto com água.
• Não coloque talheres ou tampas de panelas sobre as zonas de cozedura. Ficam quentes.
• Desligue (off) a zona de cozedura após cada utilização.
• Não utilize o aparelho como superfície de trabalho ou armazenamento.
• Se a superfície do aparelho tiver rachada, desligue-o imediatamente da corrente eléctrica. Isso evitará choques eléctricos. ADVERTÊNCIA Risco de incêndio ou explosão.
• As gorduras e os óleos podem libertar vapores inflamáveis quando aquecidos. Mantenha as chamas e os objectos aquecidos afastados das gorduras e dos óleos quando cozinhar com este tipo de produtos.
• Os vapores que o óleo muito quente liberta podem causar combustão espontânea.
• O óleo usado, que pode conter restos de alimentos, pode inflamar a uma temperatura inferior à de um óleo usado pela primeira vez.
• Não coloque produtos inflamáveis ou objectos molhados com produtos inflamáveis no interior, ao lado ou em cima do aparelho.
• Não tente extinguir o fogo com água. Desligue o aparelho e cubra a chama com uma tampa de tacho ou uma manta de incêndio. ADVERTÊNCIA Risco de danos no aparelho.
• Não coloque nenhum tacho quente sobre o painel de comandos.
• Não deixe que nenhum tacho ferva até ficar sem água.
• Tenha cuidado e não permita que algum objecto ou tacho caia sobre o aparelho. A superfície pode ficar danificada.
• Não active zonas de cozedura com um tacho vazio ou sem tacho.
• Não coloque folha de alumínio no aparelho. PORTUGUÊS

• Os tachos de ferro fundido e de alumínio ou que tenham a base danificada podem riscar a vitrocerâmica. Levante sempre estes objectos quando precisar de os deslocar na mesa de trabalho.
• Providencie boa ventilação na cozinha onde o aparelho fica instalado.
• Certifique-se de que as aberturas de ventilação não ficam bloqueadas.
• Utilize apenas tachos e panelas estáveis, com forma correcta e diâmetro superior às dimensões dos queimadores. Existe o risco de sobreaquecimento e ruptura da placa de vidro (se aplicável).
• Certifique-se de que a chama não se apaga quando roda rapidamente o botão da posição do máximo para a posição do mínimo.
• Certifique-se de que os tachos ficam centrados nos anéis e que não ficam salientes sobre a mesa de trabalho.
• Utilize apenas os acessórios fornecidos com o aparelho.
• Não instale um difusor de chama sobre um queimador.

• Limpe o aparelho com regularidade para evitar que o material da superfície se deteriore.
• Não utilize jactos de água ou vapor para limpar o aparelho.
• Limpe o aparelho com um pano macio e húmido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, esfregões, solventes ou objectos metálicos.

ADVERTÊNCIA Risco de ferimentos e asfixia.

• Contacte a sua autoridade municipal para mais informações sobre a forma como eliminar o aparelho correctamente.
• Desligue o aparelho da alimentação eléctrica.
• Corte o cabo de alimentação eléctrica e elimine-o.
• Achate os tubos de gás externos.

1.4 Manutenção e limpeza

ADVERTÊNCIA Risco de danos no aparelho.

2. DESCRIÇÃO DO PRODUTO

2.1 Disposição da mesa de trabalho

2.2 Botões de comando

Símbolo Descrição sem fornecimento de gás / posição desligado Símbolo Descrição fornecimento mínimo de gás posição de ignição / fornecimento máximo de gás

3. UTILIZAÇÃO DIÁRIA

ADVERTÊNCIA Consulte o capítulo "Informações de segurança".

3.1 Ignição do queimador

ADVERTÊNCIA Seja extremamente cuidadoso aquando da utilização de chama aberta no ambiente da cozinha. O fabricante declina qualquer responsabilidade em caso de utilização incorrecta da chama.

Acenda o queimador sempre antes de colocar o tacho. Para acender o queimador:

1. Rode o botão de comando para a esquerda para a posição do nível máximo (

2. Mantenha o botão de controlo pressionado durante aproximadamente 5

segundos; tal irá permitir o aquecimento do termopar. Caso contrário, o fornecimento de gás será interrompido.

3. Regule a chama após a regularização

da mesma. Se, após algumas tentativas, o queimador não acender, verifique se a coroa e a respectiva tampa estão nas posições correctas. A) Tampa e coroa do queimador B) Termóstato C) Ignição PORTUGUÊS Na ausência de electricidade, é possível acender o queimador sem o dispositivo eléctrico. Neste caso, aproxime uma chama do queimador, pressione o respectivo botão e rode-o para a esquerda para a posição de libertação máxima de gás.

Se o queimador se apagar acidentalmente, rode o botão de comando para a posição de desligado e aguarde no mínimo 1 minuto antes de tentar acender o queimador novamente.

Tampa do queimador Coroa do queimador Ignição Termóstato ADVERTÊNCIA Não mantenha o botão de comando pressionado por mais de 15 segundos. Se o queimador não acender após 15 segundos, solte o botão de comando, rode-o para a posição de desligado e aguarde no mínimo 1 minuto antes de tentar acender novamente o queimador.

A ignição pode iniciar-se automaticamente ao ligar a rede eléctrica, após a instalação ou após um corte de energia. Isto é normal.

3.2 Desligar o queimador

Para apagar a chama, rode o botão para o símbolo ADVERTÊNCIA Reduza sempre a chama ou apague-a antes de remover o tacho do queimador.

4. SUGESTÕES E CONSELHOS ÚTEIS

ADVERTÊNCIA Consulte o capítulo "Informações de segurança".

4.1 Poupança de energia

• Sempre que possível, coloque as tampas nas panelas.
• Quando o líquido começa a ferver, reduza a chama para cozinhar em lume brando. Utilize apenas tachos com diâmetro adequado às dimensões dos queimadores. Queimador Diâmetros do tacho Coroa tripla (direita)

Queimador Diâmetros do tacho Semi-rápido (esquerda)

ADVERTÊNCIA Não utilize panelas de ferro fundido, panelas de pedra ou placas de grelhador ou tostador sobre os queimadores de gás. 22 www.electrolux.com ADVERTÊNCIA Não coloque a mesma panela sobre dois queimadores. Não coloque tachos instáveis ou deformados nos anéis, para evitar que sejam derramados líquidos ou haja ferimentos. Informação relativa à acrilamida ADVERTÊNCIA Certifique-se de que as pegas dos tachos não ultrapassam a extremidade dianteira da placa e de que os tachos estão centrados nos anéis, de forma a conseguir a máxima estabilidade e reduzir o consumo de gás. Importante De acordo com os conhecimentos científicos mais recentes, se deixar tostar alimentos (especialmente alimentos que contenham amido), a acrilamida pode representar um risco para a saúde. Assim, aconselhamos que cozinhe a baixa temperaturas e não deixe tostar demais os alimentos.

5. MANUTENÇÃO E LIMPEZA

ADVERTÊNCIA Consulte o capítulo "Informações de segurança". ADVERTÊNCIA Desligue o aparelho e deixe-o arrefecer antes de o limpar. Desligue o aparelho da alimentação eléctrica antes de executar qualquer trabalho de limpeza ou manutenção. Riscos ou manchas escuras na superfície não afectam o funcionamento do aparelho.

• Pode remover os suportes para panelas para limpar facilmente a placa.
• Para limpar as partes esmaltadas, a tampa e a coroa, lave-as com água e detergente e seque-as cuidadosamente antes de voltar a colocá-las.
• Limpe as peças de aço inoxidável com água e seque com um pano macio.
• Os suportes para panelas não são resistentes à máquina de lavar loiça. É necessário lavá-los à mão.
• Quando lavar os suportes para panelas à mão, tenha cuidado quando os secar porque o processo de aplicação do esmalte pode deixar extremidades pouco polidas. Se necessário, remova as manchas difíceis com um produto de limpeza em pasta.
• Certifique-se de que posiciona os suportes para panelas correctamente após a limpeza.
• Para que os queimadores funcionem correctamente, certifique-se de que os braços dos suportes para panelas se encontram no centro do queimador.
• Tenha muito cuidado quando substituir os suportes para panelas, para evitar danos na superfície da placa. Após a limpeza, seque o aparelho com um pano macio. Remoção de sujidades:

1. – Remova imediatamente: plástico

derretido, película de plástico e resíduos de alimentos que contenham açúcar. – Desligue o aparelho e deixe-o arrefecer antes de limpar: manchas de calcário, de água, salpicos de gordura, descolorações metálicas brilhantes. Utilize um agente de limpeza especial adequado à superfície da placa.

2. Limpe o aparelho com um pano húmido e um pouco de detergente.

No final, seque o aparelho com um pano limpo.

coroa do queimador não estão obstruídos.

5.1 Limpeza do disparador

5.2 Manutenção periódica

Esta funcionalidade é obtida através de uma vela cerâmica de ignição com um eléctrodo de metal. Mantenha estes componentes bem limpos para evitar dificuldades ao ligar e verifique se os orifícios da Entre em contacto periodicamente com o seu centro de assistência local para verificar as condições do tubo de fornecimento de gás e do regulador de pressão, se instalado.

6. RESOLUÇÃO DE PROBLEMAS

Problema Não existe faísca quando acende o gás. Possível causa Solução

• Não existe alimentação • Certifique-se de que a eléctrica. unidade está ligada e de que a alimentação eléctrica está activa.
• Verifique o fusível. Se o fusível se soltar mais do que uma vez, contacte um electricista qualificado.
• A tampa e a coroa do queimador não estão bem colocadas.

• Certifique-se de que a tampa e a coroa do queimador estão nas posições correctas. A chama apaga-se imediatamente após a ignição.

• O termopar não é aquecido de forma suficiente.

• Após acender a chama, mantenha o botão pressionado durante aproximadamente 5 segundos. O anel de gás arde irregularmente.

• A coroa do queimador está bloqueada com resíduos de alimentos.

• Certifique-se de que o injector não está bloqueado e de que a coroa do queimador está isenta de partículas de alimentos. Se existir uma falha, tente primeiro encontrar uma solução para o problema. Se não conseguir encontrar uma solução para o problema, contacte o seu fornecedor ou o centro de assistência local. Se tiver utilizado o aparelho de forma incorrecta ou se a instalação não tiver sido executada por um engenheiro qualificado, a visita do técnico do serviço de assistência ou do fornecedor pode não ser gratuita, mesmo durante o período de garantia. Estes dados são necessários para o ajudar rapidamente e correctamente. 24 www.electrolux.com Estes dados estão disponíveis na placa de características fornecida.
• Descrição do modelo ................
• Número do produto (PNC) .................
• Número de série (S.N.) ........................................ Utilize apenas peças sobresselentes originais. Estas peças sobresselentes estão disponíveis junto do centro de assistência

e lojas autorizadas para a venda das mesmas.

6.1 Etiquetas fornecidas

juntamente com o saco de acessórios Coloque os autocolantes tal como indicado abaixo:

TYPE 230V-50Hz IP20 MODEL 1 Cole-o no Cartão de Garantia e envie esta parte 2 Cole-o no Cartão de Garantia e guarde esta parte 3 Cole-o no manual de instruções

ADVERTÊNCIA Consulte o capítulo "Informações de segurança". ADVERTÊNCIA As seguintes instruções de instalação, ligação e manutenção devem ser executadas por pessoal qualificado em conformidade com as normas e leis locais em vigor.

Escolha ligações fixas ou utilize um tubo flexível em aço inoxidável em conformidade com as normas em vigor. Caso utilize tubos metálicos flexíveis, tome as medidas necessárias para que estes não en- trem em contacto com partes móveis nem sejam esmagados. Tenha cuidado também quando a placa estiver instalada em conjunto com um forno. Certifique-se de que a pressão de fornecimento de gás do aparelho cumpre os valores recomendados. A ligação ajustável está fixada no suporte global através de uma porca roscada G 1/2". Aparafuse as peças sem força excessiva, ajuste a ligação na direcção necessária e aperte tudo. PORTUGUÊS Quando a instalação estiver concluída, certifique-se de que a vedação de cada tubo foi realizada correctamente. Utilize uma solução à base de sabão e não uma chama!

A) Extremidade do veio com porca B) Anilha (anilha adicional apenas para Eslovénia e Turquia) C) Cotovelo D) Suporte de tubo em borracha para gás líquido (apenas para Eslovénia e Turquia) Gás líquido: utilize o suporte de tubo em borracha. Encaixe sempre a junta. De seguida, prossiga com a ligação de gás. O tubo flexível está pronto para aplicação quando: – não ultrapassa a temperatura ambiente, ou seja, não ultrapassa os 30 °C; – não ultrapassa 1500 mm de comprimento; – não apresenta estrangulamentos; – não está sujeito a tracção ou torção; – não entra em contacto com extremidades ou cantos cortantes; – pode ser facilmente examinado para verificação do seu estado. O controlo e a preservação do tubo flexível consistem em verificar se: – não apresenta fendas, cortes ou marcas de queimaduras em nenhuma extremidade, nem em toda a sua extensão; – o material não apresenta sinais de endurecimento, mas sim a sua correcta elasticidade; – os grampos de fixação não estão enferrujados; – o prazo de validade não foi ultrapassado. Caso sejam detectáveis uma ou mais anomalias, não repare o tubo e substitua-o.

7.2 Substituição dos injectores

Remova os suportes para panelas. Remova as tampas e as coroas dos queimadores.

3. Com uma chave de porcas de 7 mm,

remova os injectores e substitua-os pelos necessários para o tipo de gás que utiliza (consulte a tabela no capítulo "Informação Técnica").

4. Monte as peças e siga o mesmo procedimento na ordem inversa.

5. Substitua a placa de características

(localizada perto do tubo de fornecimento de gás) pela correspondente ao novo tipo de fornecimento de gás. Pode encontrar esta placa na embalagem fornecida com o aparelho. Se a pressão de fornecimento de gás for inconstante ou diferente da pressão necessária, deve instalar um regulador de pressão adequado ao tubo de fornecimento de gás.

7.3 Regulação para o nível

mínimo Para regular o nível mínimo dos queimadores:

1. Acenda o queimador.

2. Rode o botão para a posição do nível

4. Com uma chave de fendas fina, regule a posição do parafuso de by-pass.

• Se mudar de gás líquido para gás natural G20 a 20 mbar, desaperte o parafuso de by-pass cerca de 1/4 de volta (1/2 volta no caso do queimador com coroa tripla). ADVERTÊNCIA Certifique-se de que a chama não se apaga quando roda rapidamente o botão da posição do nível máximo para a posição do nível mínimo.

7.4 Ligação eléctrica

• Ligue o aparelho de acordo com as precauções de segurança.
• Certifique-se de que a tensão nominal e o tipo de alimentação na placa de características estão em conformidade com a tensão e a potência da corrente eléctrica local.
• Este aparelho é fornecido com um cabo de alimentação. Este tem de ser fornecido com uma ficha adequada e capaz de suportar a carga assinalada na placa de características. A ficha tem de ficar instalada numa tomada adequada.
• Qualquer componente eléctrico tem de ser instalado ou substituído pelo técnico do centro de assistência ou por um técnico de assistência qualificado.
• Utilize sempre uma tomada devidamente instalada e à prova de choques eléctricos.
• Certifique-se de que existe acesso à ficha de alimentação após a instalação.
• Não puxe o cabo de alimentação eléctrica para desligar o aparelho. Puxe sempre a ficha de alimentação.
• O aparelho não deve ser ligado a um cabo de extensão, a um adaptador ou a uma ligação múltipla (risco de incêndio). Verifique se a ligação à terra está em conformidade com as normas e leis vigentes.
• O cabo de alimentação deve ser colocado de forma a que não possa entrar em contacto com qualquer peça quente.
• Ligue o aparelho à alimentação com um dispositivo que permita desligar o aparelho da alimentação em todos os pólos com uma largura de abertura de contacto de, pelo menos, 3 mm, por exemplo, corte automático de protecção da linha ou fusíveis de corte de alimentação.
• Nenhuma das partes do cabo de ligação pode atingir uma temperatura de 90 °C. O cabo azul neutro deve ser ligado ao bloco de terminais com uma etiqueta onde consta a letra "N". O cabo de fase castanho (ou preto) (instalado no terminal indicado com a letra "L") tem de estar sempre ligado à fase com corrente.

7.5 Substituição do cabo de

ligação Para substituir o cabo de ligação, utilize apenas um do tipo H05V2V2-F T90 ou equivalente. Certifique-se de que a secção do cabo é adequada à voltagem e à temperatura de funcionamento. O cabo de terra amarelo/verde tem de ser aproximadamente 2 cm mais comprido do que o cabo de fase castanho (ou preto).

Móvel de cozinha com forno

As dimensões da cavidade destinada à placa devem respeitar as indicações e o móvel de cozinha deve estar equipado com aberturas de ventilação para permitir um fornecimento de ar contínuo. As ligações eléctricas da placa e do forno devem ser efectuadas separadamente por razões de segurança e para permitir a fácil remoção do forno do móvel. 50 cm2 120 cm2 360 cm2 180 cm2 Móvel de cozinha com porta O painel instalado por baixo da placa tem de ser de fácil remoção e permitir um acesso fácil no caso de ser necessária a intervenção da assistência técnica. 30 mm

A) Painel amovível B) Espaço para ligações

8. INFORMAÇÃO TÉCNICA

Dimensões da placa Produção de calor Largura: 595 mm Comprimento: 525 mm Dimensões da cavidade da placa Largura: 560 mm Comprimento: 480 mm Queimador de coroa tripla: 3,8 kW Queimador semi-rápido: 1,9 kW Queimador auxiliar: 1,0 kW 28 www.electrolux.com POTÊNCIA TOTAL: Alimentação eléctrica: G20 (2H) 20 mbar = 8,6 kW G30 (3+) 28-30 mbar = 625 g/h G31 (3+) 37 mbar = 614 g/h 230 V ~ 50 Hz Classe do aparelho:

Diâmetro do bypass Queimador Ø bypass em 1/100 mm Auxiliar

Ligação do gás: G 1/2" Coroa tripla

Recicle os materiais que apresentem o . Coloque a embalagem nos símbolo elimine os aparelhos que tenham o juntamente com os resíduos símbolo contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem de aparelhos eléctricos e electrónicos. Não domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais. PORTUGUÊS
