MANUAL DE UTILIZADOR EGD6576 AEG-ELECTROLUX

Obrigado por ter adquirido um aparelho Electrolux. Escolheu um produto que traz consigo décadas de experiência profissional e inovação. Engenhoso e elegante, foi concebido a pensar em si. Assim, quando o utilizar, terá a tranquilidade de quem sabe que terá sempre óptimos resultados. Bem-vindo(a) à Electrolux. Visite o nosso website para: Resolver problemas e obter conselhos de utilização, catálogos e informações sobre serviços: www.electrolux.com Registar o seu produto para beneficiar de um serviço melhor: www.electrolux.com/productregistration Adquirir acessórios, consumíveis e peças de substituição originais para o seu aparelho: www.electrolux.com/shop

APOIO AO CLIENTE E ASSISTÊNCIA

Recomendamos a utilização de peças de substituição originais. Quando contactar a Assistência, certifique-se de que tem os seguintes dados disponíveis. A informação encontra-se na placa de características. Modelo, PNC, Número de Série. Aviso / Cuidado - Informações de segurança. Informações gerais e conselhos úteis Informações ambientais Sujeito a alterações sem aviso prévio. PORTUGUÊS

Este aparelho é adequado para os seguintes mercados: HR FR PT Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não é responsável por lesões ou danos resultantes de instalação e utilização incorrectas. Guarde sempre as instruções junto do aparelho para futura referência.

SEGURANÇA PARA CRIANÇAS

E PESSOAS VULNERÁVEIS

ADVERTÊNCIA Risco de asfixia, ferimentos ou incapacidade permanente.

• Não permita que o aparelho seja utilizado por pessoas, incluindo crianças, com capacidades físicas e sensoriais reduzidas, funções mentais reduzidas ou sem experiência e conhecimento de utilização do mesmo. Estas pessoas devem ser vigiadas ou ensinadas a utilizar o aparelho por uma pessoa que seja responsável pela sua segurança.
• Não permita que as crianças brinquem com o aparelho.
• Mantenha todos os materiais de embalagem fora do alcance das crianças.
• Mantenha as crianças e os animais domésticos afastados do aparelho quando este estiver a funcionar ou a arrefecer. As partes acessíveis estão quentes.
• Se o aparelho tiver um dispositivo de segurança para crianças, recomendamos que o active. INSTALAÇÃO ADVERTÊNCIA A instalação deste aparelho só deve ser efectuada por uma pessoa qualificada.
• Remova todos os elementos da embalagem.
• Não instale nem utilize o aparelho se ele estiver danificado.

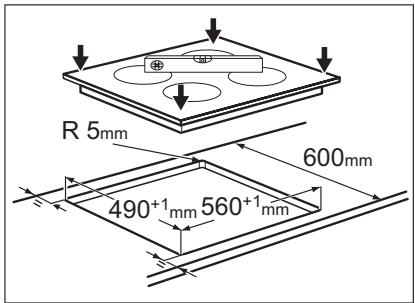

• Cumpra as instruções de instalação fornecidas com o aparelho.
• Respeite as distâncias mínimas relativamente a outros aparelhos e unidades.

• Tenha sempre cuidado quando deslocar o aparelho porque ele é pesado. Use sempre luvas de protecção.

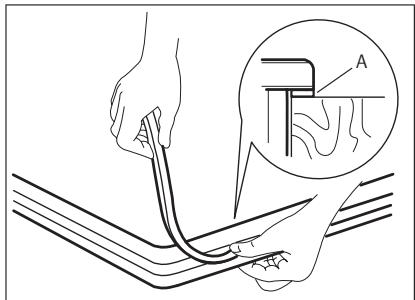

• Vede as superfícies cortadas com um vedante para impedir que a humidade cause dilatações.
• Proteja a parte inferior do aparelho contra vapor e humidade.
• Não instale o aparelho ao lado de uma porta ou debaixo de uma janela. Isso evita que a abertura de portas ou janelas faça cair algum tacho quente do aparelho.
• Se o aparelho for instalado por cima de gavetas, certifique-se de que o espaço entre o fundo do aparelho e a gaveta superior é suficiente para permitir a circulação de ar.

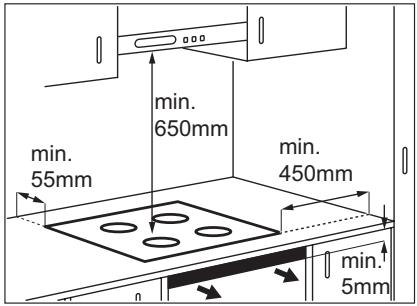

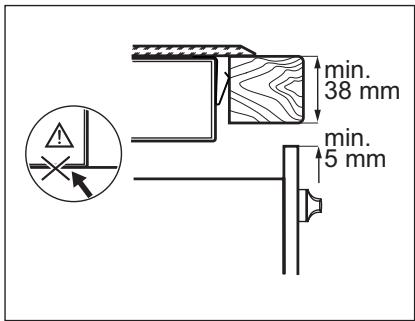

• Certifique-se de que o espaço de ventilação de 5 mm entre a bancada e a parte dianteira da unidade se mantém livre. A garantia não abrange danos causados pela falta de espaço de ventilação adequado.
• A parte inferior do aparelho pode ficar quente. Recomendamos a instalação de um painel de separação não combustível debaixo do aparelho para evitar o acesso à parte inferior. Ligação eléctrica ADVERTÊNCIA Risco de incêndio e choque eléctrico.
• Todas as ligações eléctricas têm de ser efectuadas por um electricista qualificado.
• Antes de fazer qualquer ligação eléctrica, é necessário garantir que o terminal principal do aparelho não está sob tensão.
• Certifique-se de que o aparelho é instalado correctamente. Fichas de alimentação eléctrica e tomadas soltas ou inadequadas poderão provocar o sobreaquecimento dos terminais.
• Certifique-se de que a protecção contra choque é instalada.
• Não permita que as ligações eléctricas entrem em contacto com o aparelho ou 44 www.electrolux.com

com algum tacho quente quando ligar o aparelho a uma tomada. Não permita que as ligações eléctricas fiquem enredadas. Utilize uma braçadeira para libertar a tensão do cabo. Utilize um cabo de alimentação adequado. Certifique-se de que não danifica a ficha e o cabo de alimentação eléctrica. Contacte a Assistência Técnica ou um electricista para substituir o cabo de alimentação se estiver danificado. A instalação eléctrica deve possuir um dispositivo de isolamento que lhe permita desligar o aparelho da corrente eléctrica em todos os pólos. O dispositivo de isolamento deve ter uma abertura de contacto com uma largura mínima de 3 mm. Utilize apenas dispositivos de isolamento correctos: disjuntores de protecção, fusíveis (os fusíveis de rosca devem ser retirados do suporte), diferenciais e contactores. Ligação do gás

• Todas as ligações de gás devem ser efectuadas por uma pessoa qualificada.
• Certifique-se de que existe circulação de ar em torno do aparelho.
• A informação relativa ao fornecimento de gás encontra-se na placa de características.
• Este aparelho não está ligado a um dispositivo de evacuação de produtos de combustão. Certifique-se de que o aparelho é ligado em conformidade com os regulamentos de instalação em vigor. Tenha em atenção os requisitos para uma ventilação adequada. UTILIZAÇÃO ADVERTÊNCIA Risco de ferimentos, queimaduras ou choque eléctrico.
• Utilize este aparelho em ambiente doméstico.
• Não altere as especificações deste aparelho.

• Não utilize um temporizador externo ou um sistema de controlo remoto separado para activar/desactivar o aparelho.
• Não deixe o aparelho a funcionar sem vigilância.
• Não utilize o aparelho com as mãos húmidas, nem se ele tiver estado em contacto com água.
• Não coloque talheres ou tampas de panelas sobre as zonas de cozedura. Podem ficar quentes.
• Desligue a zona de cozedura após cada utilização. Não confie apenas no detector de tachos.
• Não utilize o aparelho como superfície de trabalho ou armazenamento.
• Caso exista uma fenda na superfície, desligue a fonte de alimentação para evitar choques eléctricos.
• Os utilizadores que sejam portadores de um pacemaker devem manter uma distância mínima de 30 cm em relação às zonas de indução quando o aparelho estiver a funcionar. ADVERTÊNCIA Risco de incêndio ou explosão.
• As gorduras e os óleos podem libertar vapores inflamáveis quando aquecidos. Mantenha as chamas e os objectos aquecidos afastados das gorduras e dos óleos quando cozinhar com este tipo de produtos.
• Os vapores que o óleo muito quente liberta podem causar combustão espontânea.
• O óleo usado, que pode conter restos de alimentos, pode inflamar a uma temperatura inferior à de um óleo usado pela primeira vez.
• Não coloque produtos inflamáveis ou objectos molhados com produtos inflamáveis no interior, ao lado ou em cima do aparelho.
• Não tente extinguir o fogo com água. Desligue o aparelho e cubra a chama com uma tampa de tacho ou uma manta de incêndio. ADVERTÊNCIA Risco de danos no aparelho.
• Não coloque nenhum tacho quente sobre o painel de comandos. PORTUGUÊS

• Não deixe que nenhum tacho ferva até ficar sem água.
• Tenha cuidado e não permita que algum objecto ou tacho caia sobre o aparelho. A superfície pode ficar danificada.
• Não active zonas de cozedura com um tacho vazio ou sem tacho.
• Não coloque folha de alumínio no aparelho.
• Os tachos de ferro fundido e de alumínio ou que tenham a base danificada podem riscar a vitrocerâmica. Levante sempre estes objectos quando precisar de os deslocar na mesa de trabalho.
• Providencie boa ventilação na cozinha onde o aparelho fica instalado.
• Certifique-se de que as aberturas de ventilação não ficam bloqueadas.
• Utilize apenas tachos e panelas estáveis, com forma correcta e diâmetro superior às dimensões dos queimadores. Existe o risco de sobreaquecimento e ruptura da placa de vidro (se aplicável).
• Certifique-se de que a chama não se apaga quando roda rapidamente o botão da posição do máximo para a posição do mínimo.
• Certifique-se de que os tachos ficam centrados nos anéis e que não ficam salientes sobre a mesa de trabalho.
• Utilize apenas os acessórios fornecidos com o aparelho.
• Não instale um difusor de chama sobre um queimador.

MANUTENÇÃO E LIMPEZA

ADVERTÊNCIA Risco de danos no aparelho.

• Limpe o aparelho com regularidade para evitar que o material da superfície se deteriore.
• Não utilize jactos de água ou vapor para limpar o aparelho.
• Limpe o aparelho com um pano macio e húmido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, esfregões, solventes ou objectos metálicos.

ELIMINAÇÃO ADVERTÊNCIA Risco de ferimentos e asfixia.

• Contacte a sua autoridade municipal para mais informações sobre a forma como eliminar o aparelho correctamente.
• Desligue o aparelho da alimentação eléctrica.
• Corte o cabo de alimentação eléctrica e elimine-o.
• Achate os tubos de gás externos. 46 www.electrolux.com

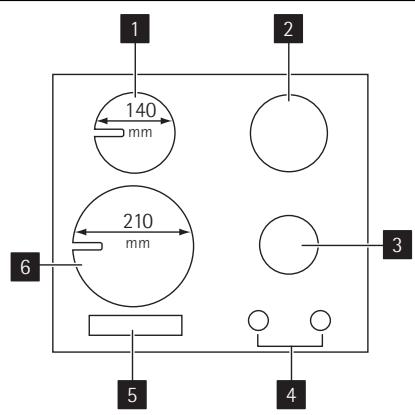

DESCRIÇÃO DO PRODUTO

1 Zona de cozedura de indução de 1400

W com função Power de 2500 W

6 Zona de cozedura de indução de 2300 W com função Power de 3300 W

Símbolo Descrição posição de ignição / fornecimento máximo de gás Descrição sem fornecimento de gás / posição desligado fornecimento mínimo de gás

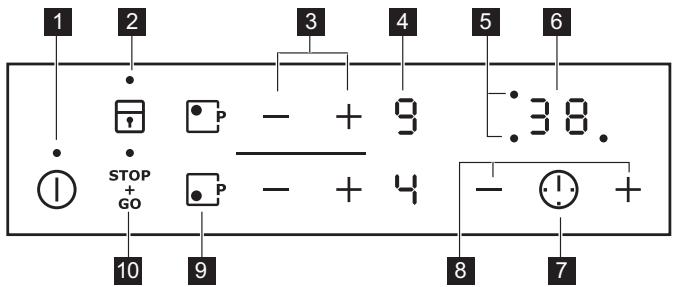

DISPOSIÇÃO DO PAINEL DE COMANDOS

Utilize os campos do sensor para controlar o aparelho. Os visores, indicadores e sons indicam quais são as funções que estão em funcionamento. campo do sensor função

Para aumentar ou diminuir o grau de cozedura. PORTUGUÊS campo do sensor função

Display do temporizador Para indicar o tempo em minutos.

Para seleccionar uma zona de cozedura.

Para aumentar ou diminuir o tempo.

Para activar a função Power.

Para activar e desactivar a função STOP +GO.

VISORES DO GRAU DE COZEDURA

Visor Descrição A zona de cozedura está desactivada Manter quente/a função STOP+GO está activa

A zona de cozedura está em funcionamento A função de aquecimento automático está activa A zona de cozedura de indução não detecta os tachos Existe uma avaria Ainda existe uma zona de cozedura quente (calor residual) O dispositivo de bloqueio/segurança para crianças está activo A função Power está activa A desconexão automática está activa

RESIDUAL ADVERTÊNCIA Perigo de queimaduras devido ao calor residual! Os focos de indução criam o calor directamente na base dos tachos. A vitrocerâmica é aquecida pelo calor residual dos tachos. 48 www.electrolux.com

ADVERTÊNCIA Consulte o capítulo "Informações de segurança".

IGNIÇÃO DO QUEIMADOR

ADVERTÊNCIA Seja extremamente cuidadoso aquando da utilização de chama aberta no ambiente da cozinha. O fabricante declina qualquer responsabilidade em caso de utilização incorrecta da chama. Acenda o queimador sempre antes de colocar o tacho. Para acender o queimador:

1. Rode o botão de comando para a esquerda para a posição do nível máximo (

2. Mantenha o botão de controlo pressionado durante aproximadamente 5 segundos; tal irá permitir o aquecimento

do termopar. Caso contrário, o fornecimento de gás será interrompido.

3. Regule a chama após a regularização

da mesma. Se, após algumas tentativas, o queimador não acender, verifique se a coroa e a respectiva tampa estão nas posições correctas.

ADVERTÊNCIA Não mantenha o botão de comando pressionado por mais de 15 segundos. Se o queimador não acender após 15 segundos, solte o botão de comando, rode-o para a posição de desligado e aguarde no mínimo 1 minuto antes de tentar acender novamente o queimador. Na ausência de electricidade, é possível acender o queimador sem o dispositivo eléctrico. Neste caso, aproxime uma chama do queimador, pressione o respectivo botão e rode-o para a esquerda para a posição de libertação máxima de gás. Se o queimador se apagar acidentalmente, rode o botão de comando para a posição de desligado e aguarde no mínimo 1 minuto antes de tentar acender o queimador novamente. A ignição pode iniciar-se automaticamente ao ligar a rede eléctrica, após a instalação ou após um corte de energia. Isto é normal.

DESLIGAR O QUEIMADOR

Para apagar a chama, rode o botão para o símbolo ADVERTÊNCIA Reduza sempre a chama ou apague-a antes de remover o tacho do queimador.

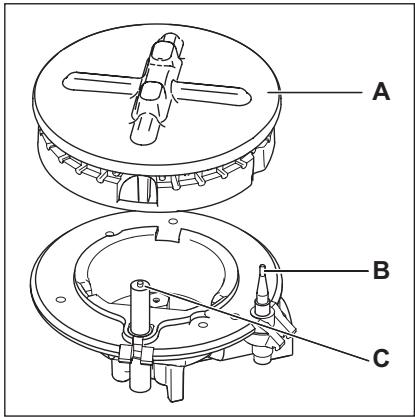

A) Tampa e coroa do queimador B) Termóstato C) Ignição

Toque em durante 1 segundo para activar ou desactivar o aparelho. Após a utilização, desligue a placa no respectivo comando e não confie apenas no detector de tacho. PORTUGUÊS

DESACTIVAÇÃO AUTOMÁTICA

A função desactiva o aparelho automaticamente se:

• Todas as zonas de cozedura estiverem desactivadas (

• Não definir o grau de cozedura após activar o aparelho.
• Derramar ou colocar alguma coisa sobre o painel de comandos durante mais de 10 segundos (por exemplo, um tacho, um pano, etc.). É emitido um sinal sonoro durante algum tempo e o aparelho desactiva-se. Retire o objecto ou limpe o painel de comandos.
• O aparelho ficou demasiado quente (por exemplo, quando uma panela ferve até ficar sem água). Antes de utilizar novamente o aparelho, a zona de cozedura tem de estar fria.
• Utiliza tachos incorrectos. O símbolo acende-se e a zona de cozedura é automaticamente desactivada após 2 minutos.
• Não desactivar uma zona de cozedura nem alterar o grau de cozedura. Após alacende-se e gum tempo, a indicação o aparelho desliga-se. Veja em baixo.
• A relação entre o grau de cozedura e os tempos da função Desactivação Automática:

Toque em para aumentar o grau de cozedura. Toque em para diminuir o grau de cozedura. O visor mostra o grau de cozedura. Toque em simultaneamente para desligar.

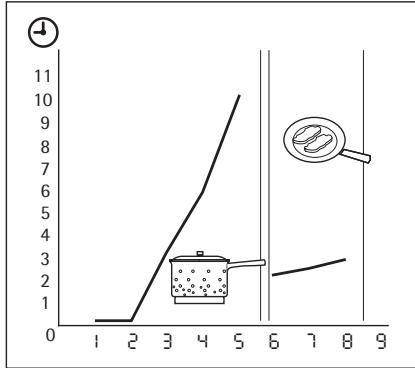

AQUECIMENTO AUTOMÁTICO

Pode obter o grau de cozedura necessário num período de tempo mais curto se activar a função de Aquecimento Automático. Esta função define o grau de cozedura mais elevado durante algum tempo (consulte o diagrama) e, em seguida, diminui para o grau de cozedura necessário.

Para activar a função de Aquecimento Automático para uma zona de cozedura:

Toque em -se no visor.

Toque imediatamente em . O símbolo acende-se no visor. . O símbolo acende-

Toque imediatamente em repetidamente até que surja o grau de cozedura necessário. Após 3 segundos, acende-se no display. Para desligar a função, toque em

POWER A função Power disponibiliza mais potência para uma zona de cozedura de indução durante o máximo de 10 minutos. Após esse período, a zona de cozedura de indução . Para a inivolta automaticamente para acende-se. Para a ciar, toque em desligar, defina um grau de cozedura entre

Gestão de energia A gestão de energia divide a potência entre duas zonas de cozedura. A função Power aumenta a potência para o nível máximo numa zona de cozedura do par e diminui automaticamente a outra zona de cozedura para um nível de potência inferior. O display da zona de cozedura reduzida alterna. A prioridade é dada à última zona seleccionada. 50 www.electrolux.com

UTILIZAR O TEMPORIZADOR

Temporizador da Contagem Decrescente Utilize o Temporizador da Contagem Decrescente para definir o tempo de funcionamento de uma zona de cozedura para uma sessão de cozedura. Regule o Temporizador da Contagem Decrescente após seleccionar a zona de cozedura. Pode definir o grau de cozedura antes ou depois de regular o temporizador.

• Selecção da zona de cozedura:toque várias vezes até que o indicador da zona de cozedura necessária se acenda.
• Iniciar o Temporizador da Contagem do temporiDecrescente: toque em zador para definir o tempo ( 00 - 99 minutos). Quando o indicador da zona de cozedura piscar lentamente, inicia-se a contagem decrescente do tempo.
• Verificar o tempo restante: seleccione . O indicaa zona de cozedura com dor da zona de cozedura pisca rapidamente. O display mostra o tempo de funcionamento restante para a zona que parará primeiro.
• Alterar o Temporizador da Contagem Decrescente: seleccione a zona e toque em de cozedura com

• Parar o temporizador: seleccione a zona de cozedura com . Toque em . O tempo restante entra em contagem decrescente até 00 . O indicador da zona de cozedura apaga-se. Para desligar, também pode tocar em em simultâneo. Quando o tempo terminar, é emitido um som e 00 fica intermitente. A zona de cozedura desliga-se. Cronómetro Pode utilizar o temporizador como Cronómetro quando as zonas de cozedura estiverem desligadas. Toque em . Toque ou do temporizador para selec- cionar o tempo. Quando o tempo terminar, é emitido um som e 00 fica intermitente.
• Desligar o som: toque em

ACTIVAR A FUNÇÃO STOP&GO

A função coloca todos as zonas de cozedura activas na função Manter Quente.

• Toque em para activar esta função. O símbolo acende-se.
• Toque em para desactivar esta função. O grau de cozedura anteriormente definido acende-se. não desactiva a função de temporizador. bloqueia por completo o paiA função nel de comandos mas não o campo do sensor

É possível bloquear o painel de comandos. Tal impede uma alteração acidental do grau de cozedura. Primeiro, defina os graus de cozedura. Para activar esta função, toque em símbolo acende-se durante 4 segundos. O temporizador permanece ligado. Para desactivar esta função, toque em O grau de cozedura anteriormente definido acende-se. Quando desliga o aparelho, também desactiva esta função.

SEGURANÇA PARA CRIANÇAS

Esta função evita o funcionamento acidental da placa. Ligar o dispositivo de segurança para crianças

• Ligue a placa através de . Não regule o grau de cozedura.
• Toque em durante 4 segundos. O acende-se. símbolo
• Desligue a placa através de

PORTUGUÊS Desligar o dispositivo de segurança para crianças

• Ligue a placa através de . Não regule o grau de cozedura. Toque em durante 4 segundos. O símbolo acende-se.
• Desligue a placa através de Desactivar o dispositivo de segurança para crianças para uma sessão de cozedura
• Ligue a placa através de . O símbolo acende-se.
• Toque em durante 4 segundos. Defina o grau de cozedura em menos de 10 segundos. Pode utilizar a placa.
• Quando desligar a placa com , o dispositivo de segurança para crianças funciona novamente.

ADVERTÊNCIA Consulte o capítulo "Informações de segurança".

• Sempre que possível, coloque as tampas nos tachos.
• Coloque o tacho na zona de cozedura antes de ligar a mesma.
• Pode utilizar o calor residual para manter os alimentos quentes ou derreter alimentos.
• Quando o líquido começa a ferver, reduza a chama para cozinhar em lume brando. Utilize apenas tachos com diâmetro adequado às dimensões dos queimadores. Queimador Diâmetro do tacho Rápido

ADVERTÊNCIA Enquanto cozinha, não coloque folha de alumínio sobre a placa com o objectivo de manter a superfície limpa. Os tachos não devem alcançar a zona de comando. ADVERTÊNCIA Certifique-se de que as pegas dos tachos não ultrapassam a extremidade dianteira da placa e de que os tachos estão centrados nos anéis, de forma a conseguir a máxima estabilidade e reduzir o consumo de gás. Não coloque tachos instáveis ou deformados nos anéis, para evitar derrames de líquidos e ferimentos.

TACHOS PARA FOCOS DE

INDUÇÃO Em cozedura por indução, um campo electromagnético potente gera um calor quase instantâneo dentro do tacho. Material do tacho

• correcto: ferro fundido, aço, aço esmaltado, aço inoxidável, fundo de multicamadas (assinalado como correcto por um fabricante).
• incorrecto: alumínio, cobre, latão, vidro, cerâmica, porcelana. Tachos correctos para uma placa de indução se…
• ... alguma água ferver muito rapidamente num foco definido para o grau de cozedura mais elevado…
• ... um íman se prender ao fundo do tacho. O fundo dos tachos tem de ser o mais espesso e nivelado possível. Dimensões dos tachos: as zonas de cozedura de indução adaptam-se automaticamente à dimensão da base dos tachos, até um determinado limite. No entanto, existe um diâmetro mínimo da zona de cozedura que a parte magnética do fundo do tacho deve ocupar: Zona de cozedura Diâmetro mínimo do tacho Frente 185 mm Posterior 120 mm

EXEMPLOS DE APLICAÇÕES

DE COZINHA Os dados apresentados na tabela seguinte são apenas de referência. PORTUGUÊS Grau Utilize para: cozedura

Manter os alimentos cozinhados quentes Tempo

Conselhos confor- Cubra me necessário 1-2 Molho holandês, derreter: mantei- 5-25 ga, chocolate, gelatina minutos Misture ocasionalmente 1-2 Solidificar: omeletes fofas, ovos cozidos 10-40 minutos Coza com uma tampa 2-3 Cozer arroz e pratos com base de leite, aquecer alimentos já cozinhados 25-50 minutos Adicione o dobro do líquido do arroz, mexa os pratos de leite a meio da cozedura 3-4 Cozer a vapor legumes, peixe, carne 20-45 minutos Adicione algumas colheres de sopa de líquido 4-5 Cozer batatas a vapor 20-60 minutos Utilize no máximo ¼ l de água para 750 g de batatas 4-5 Cozer grandes quantidades de alimentos, guisados e sopas 60-150 Até 3 l de líquido mais os inminugredientes tos 6-7 Fritura ligeira: escalopes, cordon bleu, costeletas, rissóis, salsichas, fígado, roux, ovos, panquecas, sonhos confor- Vire depois de decorrida meme ne- tade do tempo. cessário 7-8 Fritura intensa, batatas fritas, bifes do lombo, bifes 5-15 minutos

Ferver grandes quantidades de água, cozer massa, estufar carne (goulash, assado), batatas fritas A função Power é adequada para aquecer grandes quantidades de água.

RUÍDOS DE FUNCIONAMENTO

• ruído de estalidos: os tachos são feitos de diferentes materiais (construção multicamadas).
• assobiar: utiliza um ou mais focos com níveis elevados de potência e os tachos são feitos de materiais diferentes (construção multicamadas). Vire depois de decorrida metade do tempo.

• zumbido: utiliza níveis elevados de potência.
• clicar: ocorre uma permutação eléctrica.
• zumbidos, assobios: a ventoinha está em funcionamento. Os ruídos são normais e não constituem qualquer avaria. Informação relativa à acrilamida Importante De acordo com os conhecimentos científicos mais recentes, se deixar tostar alimentos (especialmente 54 www.electrolux.com alimentos que contenham amido), a acrilamida pode representar um risco para a saúde. Assim, aconselhamos que cozinhe a baixa temperaturas e não deixe tostar demais os alimentos. PORTUGUÊS

MANUTENÇÃO E LIMPEZA

ADVERTÊNCIA Consulte o capítulo "Informações de segurança".

Limpe o aparelho após cada utilização. Utilize sempre tachos com a base limpa. ADVERTÊNCIA Objectos afiados e detergentes fortes e abrasivos danificam o aparelho. Por motivos de segurança, não limpe o aparelho com dispositivos de limpeza a vapor ou a alta pressão.

• Pode remover os suportes para panelas para facilitar a limpeza da placa.
• Para limpar as peças esmaltadas, a tampa e a coroa, lave-as com água e detergente e seque-as cuidadosamente antes de voltar a colocá-las.
• Certifique-se de que posiciona os suportes para panelas correctamente após a limpeza.
• Para que os queimadores funcionem correctamente, certifique-se de que os braços dos suportes para panelas se encontram no centro do queimador.
• Tenha muito cuidado quando voltar a colocar os suportes para panelas, para evitar danos na superfície da placa. A existência de riscos ou manchas escuras na placa de vitrocerâmica não compromete o bom funcionamento do aparelho. Remoção da sujidade:

1. – Remova imediatamente: plástico

derretido, película de plástico e resíduos de alimentos que contenham açúcar. Utilize um raspador especial para vitrocerâmica. Posicione o raspador sobre a superfície da vitrocerâmica em ângulo agudo e faça deslizar a lâmina sobre a superfície. – Desligue o aparelho e deixe-o arrefecer antes de limpar: manchas de calcário, água e gordura e descolorações nas partes metálicas brilhantes. Utilize um produto de limpeza especial para vitrocerâmica ou aço inoxidável.

Limpe o aparelho com um pano húmido e algum detergente. Os suportes para panelas não podem ser lavados na máquina de lavar loiça; têm de ser lavados à mão. Após a limpeza, certifique-se de que os suportes para panelas ficam bem posicionados. No final, seque o aparelho com um pano limpo.

LIMPEZA DO DISPARADOR

Esta funcionalidade é obtida através de uma vela cerâmica de ignição com um eléctrodo de metal. Mantenha estes componentes bem limpos para evitar dificuldades ao ligar e verifique se os orifícios da coroa do queimador não estão obstruídos.

MANUTENÇÃO PERIÓDICA

Entre em contacto periodicamente com o seu centro de assistência local para verificar as condições do tubo de fornecimento de gás e do regulador de pressão, se instalado. 56 www.electrolux.com

RESOLUÇÃO DE PROBLEMAS

Problema Não é possível activar ou utilizar o aparelho. Possível causa e solução

• Tocou em 2 ou mais campos do sensor em simultâneo. Toque apenas num campo do sensor.
• Há manchas de gordura ou água no painel de comandos. Limpe o painel de comandos.
• Active novamente o aparelho e defina o grau de cozedura em 10 segundos.
• Activou o dispositivo de segurança para crianças, o bloqueio das teclas ou a função Stop+Go. Consulte o capítulo "Funcionamento do aparelho". É emitido um som quando Cobriu um ou mais campos do sensor. Remova os obo aparelho está desligado. jectos que estiverem sobre os campos do sensor. O indicador de calor residual não acende. A zona de cozedura não está quente porque foi activada apenas por pouco tempo. Se a zona de cozedura tiver funcionado tempo suficiente para estar quente, contacte o Serviço Pós-venda. O grau de cozedura alterna A gestão de energia está activa. Consulte a secção "Gestão de energia". É emitido um som e o Cobriu o . Remova os objectos que estiverem sobre aparelho activa-se e deo campo do sensor. sactiva-se novamente. Após 5 segundos, é emitido outro som. acende-se

• A desactivação automática está activa. Desactive o aparelho e active-o novamente.
• A protecção contra sobreaquecimento da zona de cozedura está activa. Desligue a zona de cozedura. Volte a ligar a zona de cozedura. acende-se

• Não existe nenhum tacho na zona de cozedura. Coloque um tacho na zona de cozedura.
• O tacho não é adequado. Utilize um tacho adequado.
• O diâmetro da base do tacho é demasiado pequeno para a zona de cozedura. Desloque o tacho para uma zona de cozedura mais pequena. Acendem-se mero e um nú- O aparelho apresenta um erro. Desligue o aparelho da alimentação eléctrica durante algum tempo. Desligue o disjuntor do quadro eléctrico acender novamente, da sua casa. Volte a ligar. Se contacte o Serviço Pós-venda. PORTUGUÊS Problema acende-se

Possível causa e solução Existe um erro no aparelho, porque o tacho ferve até ficar sem água ou não está a utilizar um tacho correcto. A protecção contra sobreaquecimento da zona de cozedura está activa. A desactivação automática está activa. Desligue o aparelho. Retire o tacho quente. Após cerca de 30 segundos, volte a ligar a zona de cozedura. A indicação deve desaparecer, mas o indicador de calor residual pode permanecer. Deixe arrefecer o tacho e consulte a secção "Tachos para a zona de cozedura de indução" para verificar se o tacho é compatível. Não existe faísca ao tentar • Não existe alimentação eléctrica. Certifique-se de acender o gás. que o aparelho está ligado e de que a alimentação eléctrica está activa. Verifique o disjuntor da instalação eléctrica.

• A tampa e a coroa do queimador não estão bem colocadas. Certifique-se de que a tampa e a coroa do queimador estão nas posições correctas. A chama apaga-se imediatamente após a ignição. O termóstato não está suficientemente quente. Após acender a chama, mantenha o botão pressionado durante 5 segundos. O anel de gás em combustão não é uniforme. A coroa do queimador está bloqueada com resíduos de alimentos. Certifique-se de que o injector não está bloqueado e de que a coroa do queimador está isenta de partículas de alimentos. Se existir uma falha, tente primeiro encontrar uma solução para o problema. Se não conseguir encontrar uma solução para o problema, contacte o seu fornecedor ou o centro de assistência local. Se tiver utilizado o aparelho de forma incorrecta ou se a instalação não tiver sido executada por um engenheiro qualificado, a visita do técnico do serviço de assistência ou do fornecedor pode não ser gratuita, mesmo durante o período de garantia. ETIQUETAS FORNECIDAS

JUNTAMENTE COM O SACO DE

MODEL 1 Cole-o no Cartão de Garantia e envie esta parte 2 Cole-o no Cartão de Garantia e guarde esta parte 3 Cole-o no manual de instruções Estes dados são necessários para o ajudar rapidamente e correctamente. Estes dados estão disponíveis na placa de características fornecida.

• Descrição do modelo ................
• Número do produto (PNC) .................
• Número de série (S.N.) ........................................ Utilize apenas peças sobresselentes originais. Estas peças sobresselentes estão disponíveis junto do centro de assistência e lojas autorizadas para a venda das mesmas. MOD. PROD.NO. SER.NO. TYPE 230V-50Hz IP20 PORTUGUÊS

INSTALAÇÃO ADVERTÊNCIA Consulte o capítulo "Informações de segurança". ADVERTÊNCIA As seguintes instruções de instalação, ligação e manutenção devem ser executadas por pessoal qualificado em conformidade com as normas e leis locais em vigor.

Escolha ligações fixas ou utilize um tubo flexível de aço inoxidável em conformidade com as normas em vigor. Caso utilize tubos metálicos flexíveis, tome as medidas necessárias para que estes não entrem em contacto com partes móveis nem sejam esmagados. Tenha cuidado também quando a placa estiver instalada em conjunto com um forno. Certifique-se de que a pressão de fornecimento de gás do aparelho cumpre os valores recomendados. A ligação ajustável está fixada no suporte global através de uma porca roscada G 1/2". Aparafuse as peças e, se necessário, aperte tudo com fita de teflon para obter a direcção correcta.

A) Extremidade do veio com por-

B) Anilha C) Cotovelo (se necessário) Gás líquido: utilize o suporte de tubo em borracha. Encaixe sempre a junta. De seguida, prossiga com a ligação de gás. O tubo flexível está pronto para aplicação quando: – não ultrapassa a temperatura ambiente, ou seja, não ultrapassa os 30 °C; – não ultrapassa 1500 mm de comprimento; – não apresenta estrangulamentos; – não está sujeito a tracção ou torção; – não entra em contacto com extremidades ou cantos cortantes; – pode ser facilmente examinado para verificação do seu estado. O controlo e a preservação do tubo flexível consistem em verificar se: – não apresenta fendas, cortes ou marcas de queimaduras em nenhuma extremidade, nem em toda a sua extensão; – o material não apresenta sinais de endurecimento, mas sim a sua correcta elasticidade; – os grampos de fixação não estão enferrujados; – o prazo de validade não foi ultrapassado. Caso sejam detectáveis uma ou mais anomalias, substitua o tubo, não o repare. Quando a instalação estiver concluída, certifique-se de que a vedação de cada tubo foi realizada correctamente. Utilize uma solução saponária não inflamável!

Remova os suportes para panelas. Remova as tampas e as coroas dos queimadores.

3. Com uma chave de porcas de 7 mm,

remova os injectores e substitua-os pelos necessários para o tipo de gás que utiliza (consulte a tabela no capítulo "Informação Técnica").

4. Monte as peças e siga o mesmo procedimento na ordem inversa.

5. Substitua a placa de características

(localizada perto do tubo de fornecimento de gás) pela correspondente ao novo tipo de fornecimento de gás. Pode encontrar esta placa na embalagem fornecida com o aparelho. Se a pressão de fornecimento de gás for inconstante ou diferente da pressão necessária, deve instalar um regulador de pres- 60 www.electrolux.com são adequado ao tubo de fornecimento de gás.

REGULAÇÃO PARA O NÍVEL

MÍNIMO Para regular o nível mínimo dos queimadores:

1. Acenda o queimador.

2. Rode o botão para a posição do nível

4. Com uma chave de fendas fina, regule

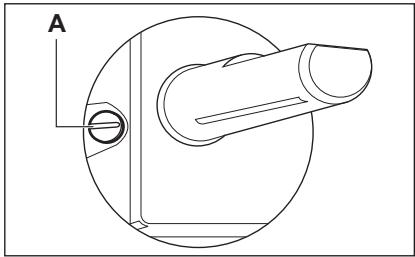

a posição do parafuso de by-pass.

• Se mudar de gás líquido para gás natural G20 a 20 mbar, desaperte o parafuso de by-pass cerca de 1/4 de volta. ADVERTÊNCIA Certifique-se de que a chama não se apaga quando roda rapidamente o botão da posição do nível máximo para a posição do nível mínimo.

• Ligue o aparelho de acordo com as precauções de segurança.
• Certifique-se de que a tensão nominal e o tipo de alimentação na placa de características estão em conformidade com a tensão e a potência da corrente eléctrica local.
• Este aparelho é fornecido com um cabo de alimentação. Este tem de ser fornecido com uma ficha adequada e capaz de

suportar a carga assinalada na placa de características. A ficha tem de ficar instalada numa tomada adequada. Qualquer componente eléctrico tem de ser instalado ou substituído pelo técnico do centro de assistência ou por um técnico de assistência qualificado. Utilize sempre uma tomada devidamente instalada e à prova de choques eléctricos. Certifique-se de que existe acesso à ficha de alimentação após a instalação. Não puxe o cabo de alimentação eléctrica para desligar o aparelho. Puxe sempre a ficha de alimentação. O aparelho não deve ser ligado a um cabo de extensão, a um adaptador ou a uma ligação múltipla (risco de incêndio). Verifique se a ligação à terra está em conformidade com as normas e leis vigentes. O cabo de alimentação deve ser colocado de forma a que não possa entrar em contacto com qualquer peça quente. Ligue o aparelho à alimentação com um dispositivo que permita desligar o aparelho da alimentação em todos os pólos com uma largura de abertura de contacto de, pelo menos, 3 mm, por exemplo, corte automático de protecção da linha ou fusíveis de corte de alimentação. Nenhuma das partes do cabo de ligação pode atingir uma temperatura de 90 °C. O cabo azul neutro deve ser ligado ao bloco de terminais com uma etiqueta onde consta a letra "N". O cabo de fase castanho (ou preto) (instalado no terminal indicado com a letra "L") tem de estar sempre ligado à fase com corrente.

SUBSTITUIÇÃO DO CABO DE

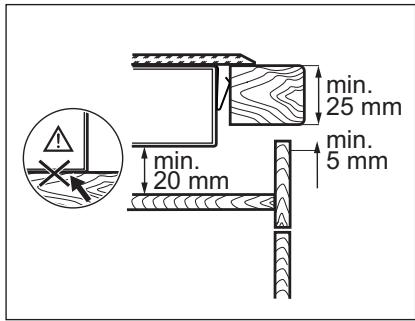

LIGAÇÃO Para substituir o cabo de ligação utilize apenas o tipo H05V2V2-F T90 ou equivalente. Certifique-se de que a secção do cabo é adequada à tensão e à temperatura de funcionamento. O cabo de terra amarelo/verde tem de ser aproximadamente 2 cm mais comprido do que o cabo de fase castanho (ou preto). PORTUGUÊS MONTAGEM min. 650mm min. 55mm min. 450mm min. 5mm

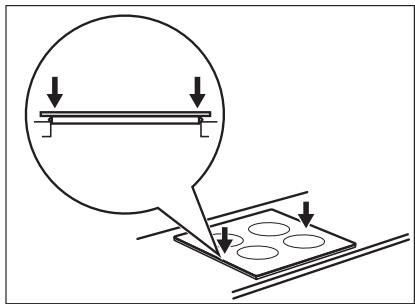

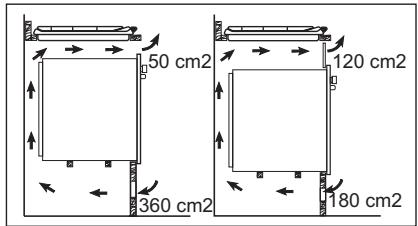

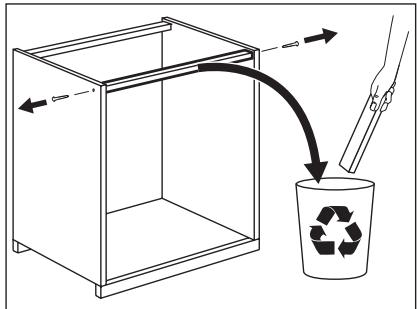

62 www.electrolux.com POSSIBILIDADE DE ENCASTRAR Móvel de cozinha com forno Móvel de cozinha com porta O painel instalado por baixo da placa tem de ser de fácil remoção e permitir um acesso fácil no caso de ser necessária a intervenção da assistência técnica. As dimensões da cavidade destinada à placa devem respeitar as indicações e o móvel de cozinha deve estar equipado com aberturas de ventilação para permitir um fornecimento de ar contínuo. As ligações eléctricas da placa e do forno devem ser efectuadas separadamente por razões de segurança e para permitir a fácil remoção do forno do móvel. 50 cm2 120 cm2 360 cm2 180 cm2

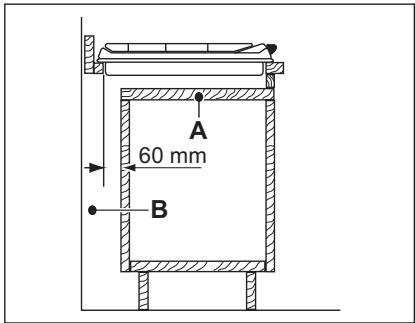

A) Painel amovível B) Espaço para ligações

Dimensões da placa Largura: 590 mm Comprimento: 520 mm Potência total do gás: G20 (2H) 20 mbar = 4,6 kW G30 (3+) 28–30 mbar = 334 g/h G31 (3+) 37 mbar = 329 g/h Potência eléctrica total: 3,7 kW Alimentação eléctrica: 230 V ~ 50 Hz Dimensões da cavidade para a placa Largura: 560 mm 0/+1 Comprimento: 490 mm 0/+1 Produção de calor Queimador semi-rápido: 1,9 kW Queimador rápido: 2,7 kW Zona de cozedura posterior: 1,4 kW (2,5 kW na função P) Zona de cozedura frente: 2,3 kW (3,3 kW na função P) Categoria: II2H3+ Fornecimento de gás: G20 (2H) 20 mbar Classe do aparelho:

Diâmetros de bypass Queimador Ø bypass em 1/100 mm Semi-rápido

Recicle os materiais que apresentem o . Coloque a embalagem nos símbolo contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem de aparelhos eléctricos e electrónicos. Não elimine os aparelhos que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais. www.electrolux.com/shop 397251502-A-042012
