MODE D'EMPLOI EGD6576 AEG-ELECTROLUX

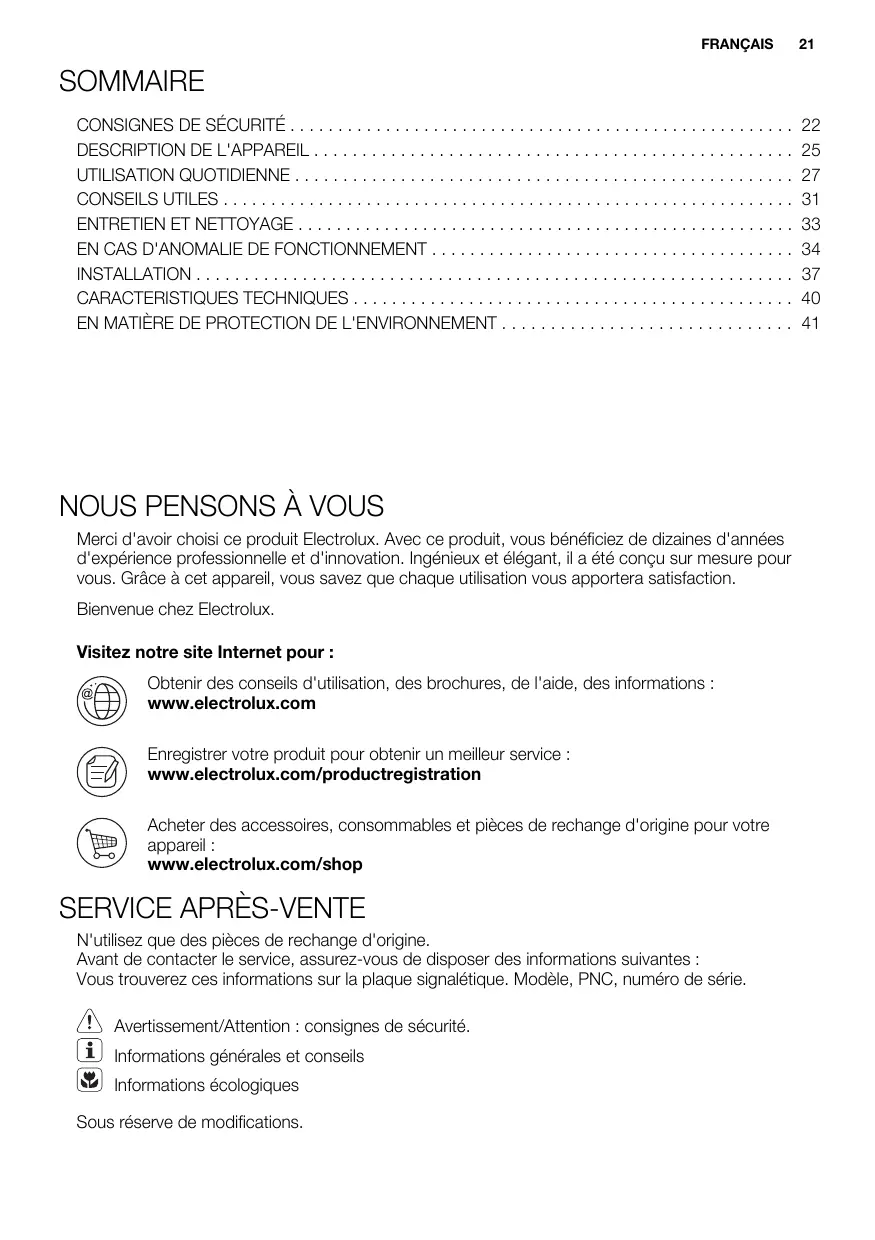

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction. Bienvenue chez Electrolux. Visitez notre site Internet pour : Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com Enregistrer votre produit pour obtenir un meilleur service : www.electrolux.com/productregistration Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil : www.electrolux.com/shop

N'utilisez que des pièces de rechange d'origine. Avant de contacter le service, assurez-vous de disposer des informations suivantes : Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série. Avertissement/Attention : consignes de sécurité. Informations générales et conseils Informations écologiques Sous réserve de modifications.

Cet appareil est adapté aux marchés suivants : HR FR PT Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

SÉCURITÉ DES ENFANTS ET

DES PERSONNES VULNÉRABLES AVERTISSEMENT Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance à moins qu'une personne responsable de leur sécurité ne les supervise ou leur donne des instructions sur la manière de l'utiliser.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l’appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer. INSTALLATION AVERTISSEMENT L'appareil doit être installé uniquement par un professionnel qualifié.
• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

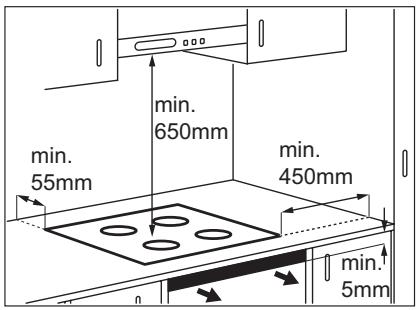

• Respectez l'espacement minimal requis par rapport aux autres appareils.
• L'appareil est lourd, prenez toujours des précautions lorsque vous le déplacez. Portez toujours des gants de sécurité.
• Isolez les surfaces découpées à l'aide d'un matériau d'étanchéité pour éviter que la moisissure ne provoque de gonflements.
• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.
• N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.
• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.

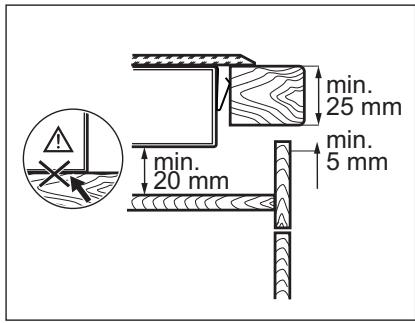

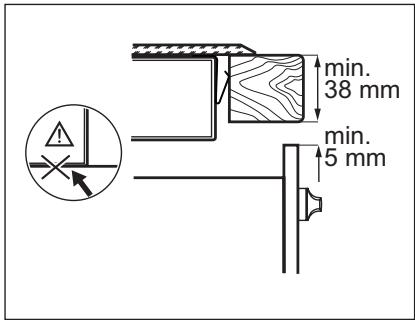

• Assurez-vous de laisser un espace de ventilation de 5 mm entre le plan de travail et l'avant de l'unité qui se trouve dessous. La garantie ne couvre pas les dommages causés par l'absence d'un espace de ventilation adéquat.
• Le dessous de l'appareil peut devenir très chaud. Nous vous recommandons d'installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès. Branchement électrique AVERTISSEMENT Risque d'incendie ou d'électrocution.
• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
• Avant chaque raccordement, assurezvous que la borne principale de l'appareil est hors tension.
• Assurez-vous que l'appareil est bien installé. Des connexions desserrées ou incorrectes peuvent être à l'origine d'une surchauffe des bornes.
• Assurez-vous qu'une protection antichocs est installée.
• Contrôlez que les câbles d'alimentation n'entrent pas en contact avec les surfa- FRANÇAIS

ces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil électrique à des prises électriques situées à proximité. Ne laissez pas les connexions s'emmêler. Utilisez une pince pour détendre le câble. Utilisez le câble d'alimentation approprié. Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Contactez le service après-vente ou un électricien pour remplacer le câble d'alimentation s'il est endommagé. L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit présenter une distance d'ouverture des contacts d'au moins 3 mm. N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs. Raccordement au gaz

• Tous les raccordements au gaz doivent être effectués par une personne qualifiée.
• Assurez-vous que l'air circule autour de l'appareil.
• Les informations concernant l'alimentation en gaz se trouvent sur la plaque signalétique.
• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Assurez-vous de brancher l'appareil selon les réglementations d'installation en vigueur. Veillez à respecter les exigences en matière d'aération. UTILISATION AVERTISSEMENT Risque de blessures, de brûlures ou d'électrocution.
• Utilisez cet appareil dans un environnement domestique.
• Ne modifiez pas les caractéristiques de cet appareil.
• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.

• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
• N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.
• Éteignez les zones de cuisson après chaque utilisation. Ne vous fiez pas uniquement au détecteur de récipient.
• N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.
• Si la surface de votre table de cuisson est endommagée (éclat, fêlure, etc.), débranchez-la de la prise électrique pour éviter tout risque de choc électrique.
• Les porteurs de pacemakers doivent rester à une distance minimale de 30 cm des zones de cuisson à induction lorsque l'appareil est en cours de fonctionnement. AVERTISSEMENT Risque d'explosion ou d'incendie.
• Les graisses et l'huile chaude peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.
• L'huile qui a servi contient des restes d'aliments qui peuvent provoquer un incendie à température plus faible que l'huile n'ayant jamais servi.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.
• Ne tentez pas d'éteindre un incendie avec de l'eau. Débranchez l'appareil et couvrez les flammes à l'aide d'un couvercle ou d'une couverture à incendie. AVERTISSEMENT Risque de dommage de l'appareil.
• Ne laissez pas de récipients chauds sur le bandeau de commande.
• Ne laissez pas le contenu des récipients de cuisson s'évaporer. 24 www.electrolux.com

• Prenez soin de ne pas laisser tomber d'objets ou de récipients sur l'appareil. Sa surface risque d'être endommagée.
• Ne faites jamais fonctionner les zones de cuisson avec des récipients de cuisson vides ou sans aucun récipient de cuisson.
• Ne placez jamais de papier aluminium sur l'appareil.
• N'utilisez pas de récipients en fonte ou en aluminium, ni de récipients dont le fond est endommagé et rugueux. Ils risqueraient de rayer la surface vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.
• Veillez à ce que la pièce où est installé l'appareil soit bien aérée.
• Assurez-vous que les orifices de ventilation ne sont pas bouchés.
• Utilisez uniquement des récipients stables avec une forme adaptée et un plus grand diamètre que les dimensions des brûleurs. Risque de surchauffe et de rupture de la plaque en verre (si votre appareil en est équipé) !
• Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale.
• Veillez à ce que les récipients se trouvent bien au centre des cercles et qu'ils ne dépassent pas des rebords de la table de cuisson.
• N'utilisez que les accessoires fournis avec l'appareil.
• N'installez pas de diffuseur de flamme sur le brûleur.

ENTRETIEN ET NETTOYAGE

AVERTISSEMENT Risque de dommage de l'appareil.

• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.
• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.

AVERTISSEMENT Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre conformément l'appareil au rebut.
• Débranchez l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.
• Aplatissez les tuyaux de gaz externes. FRANÇAIS

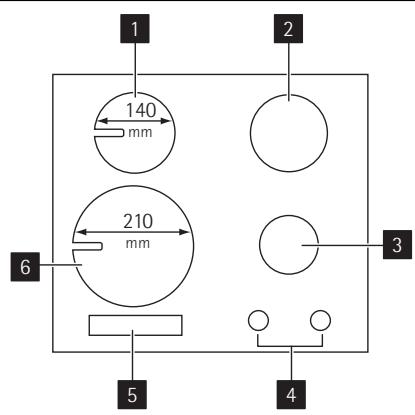

1 Zone de cuisson à induction 1400 W,

avec fonction Booster 2500 W

2 Brûleur rapide 3 Brûleur semi-rapide 4 Manettes de commande

5 Appuyez sur le bandeau de comman-

6 Zone de cuisson à induction 2300 W, avec fonction Booster 3300 W

Symbole Description position d'allumage / alimentation en gaz maximum Description pas d'alimentation en gaz / position arrêt alimentation en gaz minimum

Appuyez sur les touches sensitives pour faire fonctionner l'appareil. Les affichages, les voyants et les signaux sonores indiquent quelles fonctions sont activées. touche sensitive fonction

Pour allumer et éteindre l'appareil.

Pour verrouiller ou déverrouiller le bandeau de commande.

Pour augmenter ou diminuer le niveau de cuisson 26 www.electrolux.com touche sensitive fonction

Affichage du niveau de cuisson Pour indiquer le niveau de cuisson.

Voyants du minuteur des zones de cuisson Pour indiquer la zone à laquelle se réfère la durée sélectionnée.

Affichage du minuteur Pour indiquer la durée, en minutes. Pour sélectionner une zone de cuisson.

Pour augmenter ou diminuer la durée.

Pour activer la fonction « Booster »

Pour activer ou désactiver la fonction STOP+GO.

AFFICHAGE DES NIVEAUX DE CUISSON

Afficheur Description La zone de cuisson est à l'arrêt. La fonction Maintien au chaud/STOP+GO est active

La zone de cuisson fonctionne. La fonction de démarrage automatique est activée. La zone de cuisson à induction ne détecte pas le récipient. Il y a une anomalie. Une zone de cuisson est encore chaude (chaleur résiduelle). La sécurité enfants est activée. La fonction Booster est activée. L'arrêt de sécurité automatique est activé.

INDICATEUR DE CHALEUR

RÉSIDUELLE AVERTISSEMENT La chaleur résiduelle peut être source de brûlures ! Les zones de cuisson à induction génèrent la chaleur directement sur le fond des récipients de cuisson. La table vitrocéramique est chauffée par la chaleur résiduelle des récipients. FRANÇAIS

UTILISATION QUOTIDIENNE AVERTISSEMENT Reportez-vous au chapitre « Consignes de sécurité ».

AVERTISSEMENT Faites très attention lorsque vous utilisez une flamme nue dans une cuisine. Le fabricant décline toute responsabilité en cas de mauvais usage de la flamme Allumez toujours le brûleur avant de poser les plats. Pour allumer le brûleur :

1. Tournez le sélecteur dans le sens inverse des aiguilles d'une montre jusqu'à sa position maximale (

puis appuyer dessus pour l'enfoncer.

2. Maintenez la commande appuyée pendant environ 5 secondes, cela permet

au thermocouple de se réchauffer. Sinon, l'alimentation en gaz sera interrompue.

3. Une fois que la flamme brûle régulièrement, réglez son débit.

Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifiez que la couronne et son chapeau sont correctement placés.

AVERTISSEMENT Ne maintenez pas la manette de commande appuyée plus de 15 secondes. Si le brûleur ne s'allume pas au bout de 15 secondes, relâchez la manette et positionnez-la sur Arrêt. Attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur. En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Dans ce cas, approchez une flamme du brûleur, enfoncez la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à la position de libération maximum du gaz. Si le brûleur s'éteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur. Le générateur d'étincelles se déclenche automatiquement à la mise sous tension de l'appareil, après l'installation ou une coupure d'électricité. Ce phénomène est normal.

BRÛLEURS Tournez la manette jusqu'au symbole

AVERTISSEMENT Abaissez ou coupez toujours la flamme avant de retirer les récipients du brûleur.

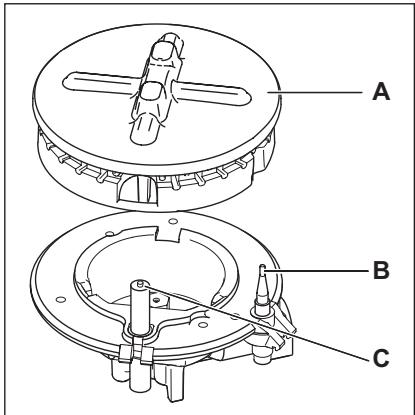

A) Chapeau et couronne du brûleur B) Thermocouple C) Bougie d'allumage

UTILISATION DES ZONES À

MISE EN FONCTIONNEMENT ET

Appuyez sur pendant 1 seconde pour mettre l'appareil en fonctionnement ou à l'arrêt. 28 www.electrolux.com Après utilisation, mettez toujours à l'arrêt la zone de cuisson à l'aide de la manette de commande correspondante.

Cette fonction arrête l'appareil automatiquement si :

• Toutes les zones de cuisson sont désac). tivées (
• Vous ne réglez pas le niveau de cuisson après avoir allumé l'appareil.
• Vous avez renversé quelque chose ou placé un objet sur le bandeau de commande pendant plus de 10 secondes (une casserole, un torchon, etc.). Un signal sonore retentit pendant quelques instants et l'appareil s'éteint. Retirez l'objet du bandeau de commande ou nettoyez celui-ci.
• L'appareil surchauffe (par ex., lorsque tout le liquide s'est évaporé du récipient). Laissez refroidir la zone de cuisson avant de réutiliser l'appareil.
• Vous utilisez des récipients inadaptés. Le s'allume et la zone de cuissymbole son se désactive automatiquement au bout de 2 minutes.
• Vous ne désactivez pas la zone de cuisson ou ne modifiez pas le niveau de cuisson. Au bout de quelques instants, s'allume et l'appareil s'éteint. Voir cidessous.
• La relation entre le niveau de cuisson et les durées de la fonction d'arrêt automatique :

: 5 heures : 4 heures

: 1 heure 30 minutes

Appuyez sur pour augmenter le niveau de cuisson. Appuyez sur pour diminuer le niveau de cuisson. L'affichage indique le niveau de cuisson. Appuyez sur et sur simultanément pour le désactiver.

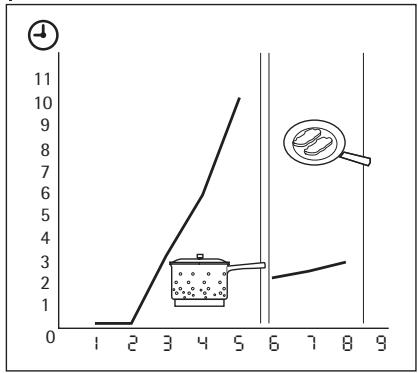

DÉMARRAGE AUTOMATIQUE

La fonction de démarrage automatique de la cuisson permet d'atteindre plus rapidement le niveau de cuisson souhaité. Cette fonction active le niveau de cuisson le plus élevé pendant un certain temps (voir le schéma) puis redescend au niveau sélectionné. Pour activer la fonction de démarrage automatique de la cuisson pour une zone de cuisson :

Appuyez sur . Le symbole paraît sur l'affichage.

Appuyez immédiatement sur . Le symbole apparaît sur l'affichage. ap-

Appuyez immédiatement sur à plusieurs reprises jusqu'à ce que le niveau de cuisson souhaité s'affiche. Au bout s'affiche. de 3 secondes, Pour désactiver cette fonction, appuyez sur

FONCTION BOOSTER La fonction Booster vous permet d'augmenter la puissance des zones de cuisson à induction pendant 10 minutes au maximum. La zone de cuisson à induction revient ensuite automatiquement au niveau . Pour l'activer, appuyez sur de cuisson s'allume. Pour la désactiver, réglez un niveau de cuisson entre

FRANÇAIS Gestion du niveau de puissance Le gestionnaire de puissance répartit la puissance entre les deux zones de cuisson. La fonction Booster attribue la puissance maximale à l'une des zones de cuisson de la paire et réduit automatiquement la puissance de l'autre zone au minimum. L'écran de la zone correspondante affiche plusieurs valeurs en alternance. La priorité est donnée à la zone qui a été réglée la dernière.

UTILISATION DU MINUTEUR

Minuteur (Décompte du temps) Utilisez le minuteur pour régler la durée de fonctionnement de la zone de cuisson pendant une session. Réglez le minuteur après la sélection de la zone de cuisson. Le réglage du niveau de cuisson peut être défini avant ou après celui du minuteur.

• Pour sélectionner la zone de cuisà plusieurs reprises son :appuyez sur jusqu'à ce que le voyant de la zone de cuisson souhaitée s'allume.
• Activation du minuteur : appuyez sur du minuteur pour régler la durée ( 00 - 99 minutes). Lorsque le voyant de la zone de cuisson clignote plus lentement, le décompte a commencé.
• Vérification du temps restant : sélectionnez la zone de cuisson à l'aide de la . Le voyant de la zone de touche cuisson clignote plus rapidement. L'écran indique le temps restant pour la zone de cuisson qui va se mettre à l'arrêt en premier.
• Modification du minuteur : sélectionet apnez la zone de cuisson avec puyez sur ou .
• Arrêt du minuteur : sélectionnez la zone de cuisson à l'aide de la touche Appuyez sur . Le décompte du temps restant s'effectue jusqu'à 00 . Le voyant de la zone de cuisson commence à clignoter rapidement. Pour mettre à l'arrêt, vous pouvez aussi appuyer sur en même temps.

Lorsque la durée s'est écoulée, un signal sonore retentit et 00 clignote. La zone de cuisson s'éteint. Minuteur Vous pouvez utiliser la minuterie comme un Minuteur lorsque les zones de cuisson ne sont pas en fonctionnement. Appuyez sur . Appuyez sur la touche ou du minuteur pour choisir la durée. Une fois le temps écoulé, le signal sonore retentit et 00 clignote.

• Arrêt du signal sonore : appuyez sur

ACTIVATION DE LA FONCTION

STOP&GO La fonction permet de basculer simultanément toutes les zones de cuisson actives en position de maintien au chaud.

• Appuyez sur pour activer cette fonction. Le symbole s'allume.
• Appuyez sur pour arrêter cette fonction. Le niveau de cuisson précédent s'allume. n'interrompt pas le minuteur. verrouille l'intégralité du bandeau de commande, à l'exception de la touche sensitive.

Vous pouvez verrouiller le bandeau de commande. Un tel verrouillage permet ainsi d'éviter une modification involontaire du niveau de cuisson, par exemple. Réglez tout d'abord le niveau de cuisson. Pour démarrer cette fonction, appuyez sur . Le symbole s'allume pendant 4 secondes. Le minuteur reste allumé. Pour mettre à l'arrêt cette fonction, ap. Le niveau de cuisson précépuyez sur dent s'allume. Lorsque vous mettez l'appareil à l'arrêt, vous désactivez également cette fonction. 30 www.electrolux.com

LE DISPOSITIF DE SÉCURITÉ

ENFANTS Ce dispositif permet d'éviter une utilisation involontaire de l'appareil. Activation de la Sécurité enfants

• Mettez la table de cuisson en fonctionnement avec . Ne sélectionnez aucun niveau de cuisson.
• Appuyez sur pendant 4 secondes. Le s'allume. symbole
• Mettez à l'arrêt la table de cuisson avec Désactivation de la Sécurité enfants
• Mettez la table de cuisson en fonctionnement avec . Ne sélectionnez aucun niveau de cuisson. Appuyez sur pendant 4 secondes. Le symbole s'allume.
• Mettez à l'arrêt la table de cuisson avec Bridage de la sécurité enfants le temps d'une cuisson
• Mettez la table de cuisson en fonctionnement avec . Le symbole s'allume.
• Appuyez sur pendant 4 secondes. Réglez le niveau de cuisson dans les 10 secondes qui suivent. Vous pouvez utiliser la table de cuisson.
• Lorsque vous mettez la table de cuisson , la Sécurité enfants est à l'arrêt avec de nouveau activée. FRANÇAIS

CONSEILS UTILES AVERTISSEMENT Reportez-vous au chapitre « Consignes de sécurité ».

Comment réaliser des économies d'énergie

• Si possible, couvrez toujours les récipients de cuisson avec un couvercle pendant la cuisson.
• Déposez toujours le récipient sur la zone de cuisson avant de mettre celle-ci en fonctionnement.
• Vous pouvez utiliser la chaleur résiduelle pour conserver les aliments au chaud ou pour faire fondre.
• Lorsque le liquide commence à bouillir, baissez le feu pour laisser légèrement frémir le liquide. Utilisez uniquement des récipients dont le diamètre correspond aux dimensions des brûleurs. Brûleur Diamètres des récipients Rapide

AVERTISSEMENT Ne mettez pas la feuille aluminium sur la partie supérieure de l'appareil de cuisson, pour que la surface reste propre pendant la cuisson. Les récipients ne doivent pas entrer en contact avec les commandes. AVERTISSEMENT Assurez-vous que les casseroles ne dépassent pas des bords de la table de cuisson, et qu'elles sont bien centrées sur les zones de cuisson, pour une stabilité optimale et une économie de la consommation en gaz. Ne placez pas de récipients instables ou déformés sur les zones de cuisson afin d'éviter les débordements et les blessures.

INDUCTION Les zones de cuisson à induction génèrent un champ électromagnétique qui génère à son tour une chaleur presque instantanée à l'intérieur des récipients de cuisson. Matériau de l'ustensile

• adapté : un fond en fonte, acier, acier émaillé, acier inoxydable ou avec plusieurs couches de métaux différents (conseillé par les fabricants).
• non adapté : aluminium, cuivre, laiton, verre, céramique, porcelaine. Les ustensiles de cuisine conviennent pour l'induction si
• ... une petite quantité d'eau entre rapidement en ébullition sur la zone réglée à la puissance maximum
• ... un aimant adhère au fond du récipient de cuisson. Le fond du récipient de cuisson doit être lisse, propre et sec, aussi plat et épais que possible avant chaque utilisation. Dimensions du récipient : les zones de cuisson à induction s'adaptent automatiquement au diamètre du fond du récipient utilisé, jusqu'à une certaine limite. Cependant, le diamètre minimal de la zone magnétique au fond du récipient est relatif au diamètre de la taille de la zone de cuisson : Zone de cuisson Ø minimal du récipient Avant 185 mm Arrière 120 mm

Les valeurs figurant dans le tableau suivant sont indicatives. 32 www.electrolux.com Niveau cuisson adapté à : Durée Conseils Conserver les aliments cuits au chaud Selon besoin Couvrir 1-2 de la sauce hollandaise, faire fondre : beurre, chocolat, gélatine 5-25 min Remuez de temps en temps 1-2 Solidifier : omelettes, œufs au plat 10-40 min Couvrir pendant la cuisson 2-3 riz et plats à base de riz. Cuisson 25-50 de petites quantités de pomme min de terre ou de légumes à la vapeur. Réchauffage des plats cuisinés Ajouter au moins deux fois plus d'eau que de riz. Remuer car les aliments à base de lait se séparent durant la cuisson 3-4 Faire cuire à la vapeur les légumes, le poisson à l'étuvée, la viande 20-45 min Ajoutez quelques cuillères à soupe de liquide 4-5 Faire bouillir des pommes de terre 20-60 min Utilisez max. ¼ l d'eau pour 750 g de pommes de terre 4-5 Cuisson de grandes quantités d'aliments, ragoûts et soupes 60-150 Ajouter jusqu'à 3 l de liquide, min plus les ingrédients 6-7 Cuisson à feu doux : des escalopes, des cordons bleus de veau, des côtelettes, des rissolettes, des saucisses, du foie, des œufs, des crêpes, des beignets Selon besoin 7-8 Cuisson à température élevée des 5-15 pommes de terre rissolées, côte- min lettes de filet, steaks

Faire bouillir de grandes quantités d'eau, cuire des pâtes, griller la viande (goulash, bœuf en daube), cuisson des frites

La fonction Booster convient pour faire chauffer de grands volumes d'eau.

BRUITS DE FONCTIONNEMENT

• un craquement : l'ustensile est composé de différents matériaux (conception "sandwich").
• un sifflement : vous utilisez une ou plusieurs zones de cuisson avec la fonction Booster et l'ustensile est composé de différents matériaux (conception "sandwich").
• un bourdonnement : vous utilisez la fonction Booster. Retourner à mi-cuisson Retourner à mi-cuisson

• un cliquètement : en cas de commutations électriques.
• un sifflement, bourdonnement : le ventilateur fonctionne. Ces bruits ne sont pas signe de dysfonctionnement de l'appareil et n'ont aucune incidence sur son bon fonctionnement. FRANÇAIS

AVERTISSEMENT Reportez-vous au chapitre « Consignes de sécurité ».

Nettoyez l'appareil après chaque utilisation. Utilisez toujours des récipients de cuisson dont le fond est propre et sec, lisse et plat. AVERTISSEMENT Les objets tranchants et les produits de nettoyage agressifs ou abrasifs endommagent l'appareil. Par mesure de sécurité, il est interdit de nettoyer la table de cuisson avec un appareil à jet de vapeur ou à haute pression.

• Vous pouvez retirer les supports de casserole pour nettoyer facilement la table de cuisson.
• Nettoyez les éléments en émail, le chapeau et la couronne avec de l'eau chaude savonneuse et séchez-les soigneusement avant de les remettre en place.
• Après avoir lavé les supports de casseroles, veillez à les remettre correctement en place.
• Pour que les brûleurs fonctionnent correctement, assurez-vous que les bras des supports de casseroles sont au milieu du brûleur.
• Replacez les supports de casserole avec soin afin de ne pas endommager le dessus de la table de cuisson. Les égratignures ou les taches sombres sur la vitrocéramique n'ont aucune influence sur le fonctionnement de l'appareil. Enlevez les salissures :

1. – Enlevez immédiatement : plastique fondu, feuilles plastique et les

aliments contenant du sucre. Utilisez un racloir spécial pour vitrocéramique. Tenez le racloir incliné sur la surface vitrocéramique et faites glisser la lame à la surface. – Mettez l'appareil à l'arrêt et laissez le refroidir avant de procéder au nettoyage : des cernes de calcaire, traces d'eau, projections de graisse, décolorations métalliques luisantes. Utilisez un produit de net-

toyage pour vitrocéramique ou acier inoxydable. Nettoyez l'appareil à l'aide d'un chiffon humide et un peu de détergent. Les supports de casseroles ne peuvent pas être lavés en lave-vaisselle, ils doivent être lavés à la main. Après les avoir lavés, veillez à les remettre en place correctement. Pour finir essuyez l'appareil à l'aide d'un chiffon propre.

NETTOYAGE DU GÉNÉRATEUR

D'ÉTINCELLES Cette fonction emploie une bougie d'allumage en céramique et d'une électrode métallique. Maintenez ces éléments propres pour prévenir un allumage difficile et vérifier que les trous de la couronne du brûleur ne sont pas obstrués.

ENTRETIEN PÉRIODIQUE

Demandez régulièrement à votre service après-vente local de vérifier l'état du tuyau d'arrivée de gaz et du régulateur de pression, si l'appareil en est équipé. 34 www.electrolux.com

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Problème Cause possible et solution Vous ne réussissez pas à mettre l'appareil en fonctionnement ou à l'utiliser.

• Vous avez appuyé sur 2 touches sensitives ou plus en même temps. N'appuyez que sur une seule touche sensitive à la fois.
• Il y a de l'eau ou des projections de graisse sur le bandeau de commande. Nettoyez le bandeau de commande.
• Remettez l'appareil en fonctionnement et réglez le niveau de cuisson dans les 10 secondes qui suivent.
• La Sécurité enfants ou la fonction Stop+Go est activée. Reportez-vous au chapitre « Utilisation de l'appareil ». Un signal sonore retentit lorsque l'appareil est à l'arrêt. Vous avez recouvert une ou plusieurs touches sensitives. Enlevez ce qui recouvre les touches sensitives. Le voyant de chaleur résiduelle ne s'allume pas. La zone de cuisson n'est pas chaude car elle n'a été activée que pendant un court laps de temps. Si la zone de cuisson est censée être chaude, faites appel à votre Service après-vente. Le niveau de cuisson varie Le dispositif de gestion de la puissance est activé. Reportez-vous au chapitre « Gestion de puissance ». Un signal sonore retentit Vous avez recouvert et l'appareil se met en touche sensitive. fonctionnement puis se met à l'arrêt. Au bout de 5 secondes, un signal sonore retentit à nouveau. . Enlevez ce qui recouvre la s'allume

• L'arrêt automatique est activé. Mettez l'appareil à l'arrêt puis remettez-le en fonctionnement.
• La protection anti-surchauffe de la zone de cuisson est activée. Mettez la zone de cuisson à l'arrêt. Remettez la zone de cuisson en fonctionnement. s'allume

• Aucun récipient de cuisson sur la zone de cuisson. Placez un récipient de cuisson sur la zone de cuisson.
• Récipient de cuisson inadapté. Utilisez un récipient de cuisson adapté.
• Le diamètre du fond du récipient de cuisson est trop petit pour la zone de cuisson. Déplacez le récipient de cuisson sur une zone de cuisson plus petite. et un chiffre s'affichent L'appareil présente une anomalie. Débranchez l'appareil de l'alimentation électrique pendant quelques minutes. Déconnectez le fusible de l'inss'affiche à tallation domestique. Reconnectez-le. Si nouveau, contactez le service après-vente. FRANÇAIS Problème s'allume

Cause possible et solution L'appareil signale une erreur car un récipient de cuisson brûle ou vous n'utilisez pas un récipient de cuisson adapté. La protection anti-surchauffe de la zone de cuisson est activée. L'arrêt automatique est activé. Mettez l'appareil à l'arrêt. Retirez le récipient de cuisson chaud. Après environ 30 secondes, remettez en fonctionnement la zone de cuisson. doit disparaître, le voyant de chaleur résiduelle peut rester. Laissez le récipient de cuisson refroidir et vérifiez le chapitre « Récipients de cuisson compatibles avec les zones de cuisson à induction ». Aucune étincelle ne se produit à l'allumage.

• Il n'y a pas d'alimentation électrique. Vérifiez si l'appareil est bien branché et en fonctionnement. Vérifiez le fusible de votre tableau électrique.
• Le couvercle et la couronne du brûleur sont mal positionnés. Assurez-vous que le couvercle et la couronne du brûleur sont bien positionnés. La flamme s'éteint immédiatement après l'allumage. Le thermocouple n'est pas suffisamment chauffé. Après avoir allumé la flamme, continuez à appuyer sur la manette pendant environ 5 secondes. Les flammes sont irrégulières. La couronne du brûleur est encrassée par des résidus d'aliments. Vérifiez si l'injecteur n'est pas bouché et s'il n'y pas de particules alimentaires dans la couronne. Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel à un service après-vente. Si l'anomalie persiste, contactez votre magasin vendeur ou votre service après-vente. Si un problème résulte d'une mauvaise utilisation ou si l'installation de l'appareil n'a pas été réalisée par un professionnel qualifié, le déplacement du technicien du service après vente ou du revendeur peut être facturé même en cours de garantie.

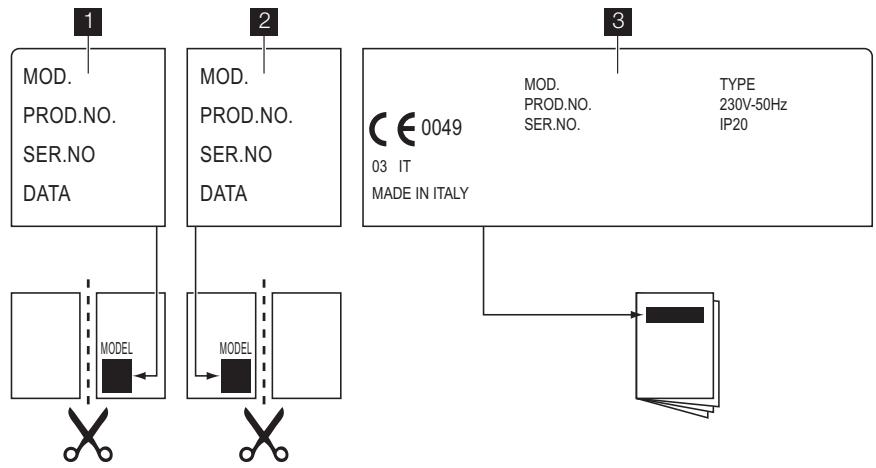

ÉTIQUETTES FOURNIES AVEC

Collez les étiquettes adhésives comme indiqué ci-dessous : 36 www.electrolux.com

MODEL 1 Collez-la sur la carte de garantie et en- voyez cette partie 2 Collez-la sur la carte de garantie et conservez cette partie 3 Collez-la sur la notice d'utilisation Ces informations sont nécessaires pour pouvoir vous offrir une aide rapide et adaptée. Ces données figurent sur la plaque signalétique fournie.

• Description du modèle ............
• Référence produit (PNC) ............
• Numéro de série (S.N.) ............ Utilisez exclusivement des pièces d'origine certifiées constructeur. Elles sont disponibles auprès de votre service après-vente. MOD. PROD.NO. SER.NO. TYPE 230V-50Hz IP20 FRANÇAIS

INSTALLATION AVERTISSEMENT Reportez-vous au chapitre « Consignes de sécurité ». AVERTISSEMENT Les instructions suivantes concernant l’installation, le raccordement et la maintenance de l'appareil doivent être effectuées par un professionnel qualifié selon les normes et règlements en vigueur.

Effectuez un raccordement fixe (« rigide ») ou utilisez un tuyau flexible en acier inoxydable selon les normes en vigueur. Si vous utilisez des tuyaux flexibles métalliques, ils ne doivent pas entrer en contact avec des parties mobiles ni être serrés. Soyez également vigilant lorsque la table est installée avec un four. Assurez-vous que la pression d'alimentation en gaz de l'appareil correspond aux valeurs recommandées. Le raccordement réglable est relié à la rampe complète par un écrou fileté G 1/2 po. Vissez l'ensemble et serrez avec du ruban de téflon si nécessaire, pour orienter le raccord dans la direction souhaitée.

A) Bout du tuyau avec écrou B) Rondelle C) Raccord orientable (si nécessai- re) Raccordement rigide : Effectuez le raccordement en utilisant des tuyaux métalliques rigides (en cuivre avec embout mécanique). Raccordement « flexible » avec embout mécanique : – Gaz naturel : le raccordement s'effectue avec un tuyau flexible à embout mécanique qui se visse directement sur le coude terminant la rampe de l'appareil. – Butane / Propane : Un tube souple, équipé de ses colliers, peut être utilisé s'il est visitable sur toute sa longueur et si l'appareil ne fonctionne qu'au butane. Si l'appareil fonctionne au propane, il faut utiliser un tuyau flexible à embout métallique approprié. Raccordement de tuyaux flexibles non métalliques : S'il est visitable sur toute sa longueur, vous pouvez utiliser un tuyau flexible. Fixez fermement le tuyau flexible à l'aide de colliers. Gaz liquide : utilisez le détendeur en caoutchouc. Intercalez toujours le joint. Continuez alors le raccordement au gaz. Le tuyau flexible s'applique lorsque : – il ne doit pas devenir plus chaud que la température ambiante, à savoir plus de 30 °C ; – il n'est pas plus long que 1,50 m ; – il ne montre aucun étranglement ; – il n'est soumis à aucune traction et aucune torsion ; – il n'entre pas en contact avec la découpe ou les coins tranchants ; – il est visitable sur toute sa longueur afin de vérifier son état. Vérifiez les points suivants pour contrôler le bon état du tuyau flexible : – il ne présente aucune fente, coupure, marque de brûlure sur les deux extrémités et sur toute sa longueur ; – le matériau n'est pas durci, mais présente une élasticité correcte ; – les colliers de serrage ne sont pas rouillés ; – la date d'expiration n'est pas passée. Si vous constatez au moins un de ces défauts, ne réparez pas le tuyau, mais remplacez-le. 38 www.electrolux.com Quand l'installation est terminée, assurez-vous que chaque raccord est étanche en utilisant une solution savonneuse, et non une flamme ! REMPLACEMENT DES INJECTEURS

Démontez les supports des casseroles.

2. Démontez les chapeaux et les couronnes du brûleur.

3. À l'aide d'une clé de 7, démontez les

injecteurs et remplacez-les par ceux qui sont nécessaires pour le type de gaz que vous utilisez (voir le tableau dans le chapitre « Caractéristiques techniques »).

4. Assemblez les pièces et suivez la même procédure dans l'ordre inverse.

5. Remplacez la plaque signalétique (qui

se trouve près du tuyau d'arrivée de gaz) par celle correspondant au nouveau type d'alimentation en gaz. Vous trouverez cette plaque dans le sachet fourni avec l'appareil. Si la pression de l'alimentation en gaz peut être modifiée ou est différente de la pression nécessaire, vous devez monter un système de réglage de la pression sur le tuyau d'arrivée de gaz.

RÉGLAGE DU NIVEAU MINIMAL

Pour régler le niveau minimal des brûleurs :

1. Allumez le brûleur.

2. Tournez la manette en position minimale.

3. Retirez la manette.

4. À l'aide d'un tournevis fin, ajustez la

position de la vis de réglage.

A) Vis de réglage – Si vous passez du gaz naturel G20/ G25 20/25 mbar à du gaz liquéfié, serrez entièrement la vis de réglage. – Si vous passez du gaz liquéfié au gaz naturel G20/G25 20/25 mbar dévissez la vis de dérivation d'environ 1/4 de tour. AVERTISSEMENT Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale. BRANCHEMENT ÉLECTRIQUE

• L'appareil doit être relié à la terre en respectant bien les précautions de sécurité.
• Vérifiez que la tension nominale et le type d'alimentation figurant sur la plaque signalétique correspondent aux valeurs d'alimentation locales.
• Cet appareil est alimenté à l'aide d'un câble principal. Une fiche appropriée doit être adaptée au cordon d'alimentation (reportez-vous à la charge électrique spécifiée sur la plaque signalétique). La fiche doit être insérée dans une prise murale appropriée.
• Pour toute intervention sur votre appareil, faites appel au service après-vente de votre magasin vendeur.
• Utilisez toujours une prise antichoc correctement installée.
• Assurez-vous que la prise principale est accessible après installation.
• Ne tirez jamais sur le câble d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la prise de courant.
• L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'un raccordement multiple ou d'une prise multiple (risque d'incendie). Vérifiez que la prise de terre est conforme aux règlements en vigueur.
• Le câble d'alimentation doit être placé de manière à ce qu'il n'entre pas en contact avec une surface chaude.
• Raccordez l'appareil au secteur à l'aide d'un système permettant le débranchement de l'appareil à tous les pôles, avec une largeur d'ouverture de contact d'au moins 3 mm., par exemple, un disjoncteur automatique de protection, des dé- FRANÇAIS clencheurs de perte à la terre ou un fusible.
• Aucune partie du cordon d'alimentation ne doit afficher une température supérieure à 90 °C. Le câble neutre bleu doit être raccordé à la borne « N » de la plaque à bornes. Le câble de phase marron (ou noir) (partant de la borne « L » de la plaque à bornes doit toujours être relié à la phase sous tension.

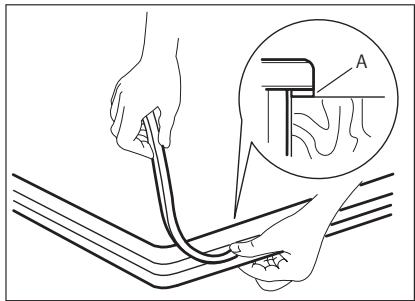

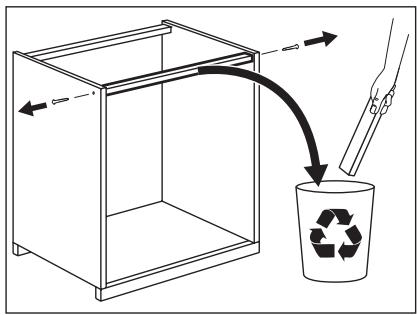

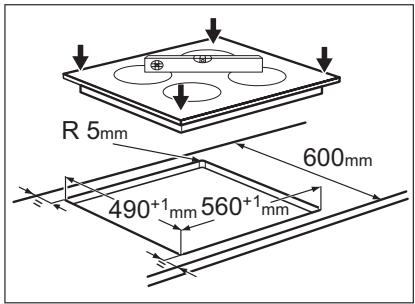

D'ALIMENTATION Ne remplacez le câble de raccordement qu'avec un câble de type H05V2V2-F T90. Assurez-vous que la section du câble convient à la tension et à la température de fonctionnement. Le câble de terre jaune/ vert doit être plus long d'environ 2 cm que le câble de phase marron (ou noir). MONTAGE min. 650mm min. 55mm min. 450mm min. 5mm

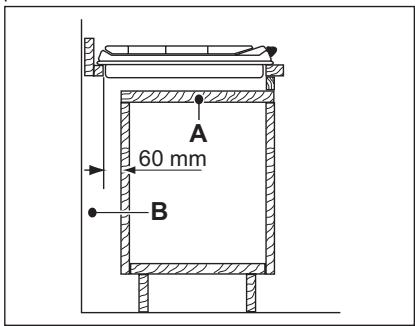

Élément de cuisine avec porte Le panneau installé sous la table de cuisson doit être facilement amovible et facile d'accès au cas où une intervention technique serait nécessaire. Les dimensions de la niche d'encastrement doivent être conformes aux indications et l'élément de cuisine doit être équipé d'aérations pour assurer un apport d'air continu. Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre un retrait facile du four de l'ensemble. 50 cm2 120 cm2 360 cm2 180 cm2

A) Panneau amovible B) Espace pour les branchements CARACTERISTIQUES TECHNIQUES Dimensions de la table de cuisson Puissance Largeur : 590 mm 1,9 kW Longueur : 520 mm Brûleur semi-rapide : Brûleur rapide : 2,7 kW Zone de cuisson arrière : 1,4 kW (2,5 kW en niveau P) Zone de cuisson avant : 2,3 kW (3,3 kW en niveau P) Dimensions de la niche d'encastrement de la table de cuisson Largeur : 560 mm 0/+1 Longueur : 490 mm 0/+1 FRANÇAIS Puissance totale du gaz : G20/G25 (2E+) 20/25 mbar = 4,6 kW G30/G31 (3+) 28-30/37 mbar = 334 g/h Puissance électrique totale : 3,7 kW Alimentation électrique : 230 V ~ 50 Hz Catégorie : Alimentation en gaz :

G20/G25 (2E+) 20/25 mbar Classe de l'appareil :

Diamètres de by-pass II2E+3+ Brûleur Ø by-pass en 1/100 mm Semi-rapide

Brûleurs à gaz BRÛLEUR PUISSANCE NORMALE

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT Recyclez les matériaux portant le symbole . Déposez les emballages dans les électroniques. Ne jetez pas les appareils portant le symbole avec les ordures conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux. 42 www.electrolux.com ÍNDICE INFORMAÇÕES DE SEGURANÇA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DESCRIÇÃO DO PRODUTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . UTILIZAÇÃO DIÁRIA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SUGESTÕES E CONSELHOS ÚTEIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . MANUTENÇÃO E LIMPEZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RESOLUÇÃO DE PROBLEMAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . INSTALAÇÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . INFORMAÇÃO TÉCNICA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PREOCUPAÇÕES AMBIENTAIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
