MANUAL DE UTILIZADOR HD50K Stayer

Este manual é compatível com a data de fabricação da sua boa, você vai encontrar informações sobre os dados técnicos da boa adquirida verificacao manual para atualizacoes de nosssas boainas no site: www.grupostayer.com

1.- Instruções de serviços especialicas do aparecido

Usar proteção auricular. Ruidos podem provocar a surdez.
Utilizar os punhos adiconais fornecidos com a ferramenta electrica. A perda de controle sobre a ferramenta electrica pode levar a lesões.
Utilizar detectores apropriados, para encontrar cabos escondidos, ou consulte a companhia electrica local. Ocontacto com cabos electricos pode provoc fogo e chocques electricos.Danos em tubos de gas poder levar a explosao.A penetracao numcano de agua causa danos materiais ou pode provoc umCHOque electrico.
Ao executar travaíhos durante os quais pos-sam ser atingidos cabos eletricos ou o proprio cabo de rede,deerá sempre segurar aferramenta eletrica pelas superfícies isoladas do punho. Ocontacto com um cabo sob tensão pode colocar peças de metal da ferramenta eletrica sob tensão e levar a um cho-que eletrico.
Segurar a ferramenta eletrica firmamente com ambas as mados durante o trabalho e manter uma posicao firme. A ferramenta eletrica é conducida com seguranca com ambas as mados.
Fixar a peça a ser travahada. Uma peça a ser travahada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão.
Não processor material que conta a sbestto. Asbesto é considerado como送去 cancerígeno.
Tomar medidas de protecao, se durante o travaHo houver a possiblidade de serem produzidos pos nocivos a saude, inflamaveis ou explosivos. Por example: Alguns pos são

considerados como送给 cancerígenos. Usar uma mascara de proteção contra o é, se for possível, utilize a aspiração de apo/aparas.

Manter o seu local de trabalho limpo. Misturas de material são especialmente perigosas. Pó de metal leve pode queimar ou explodir.
Espere a ferramenta eletrica parar completeness,antes de deposita-la.A ferramenta de aplicacao pode emperrar e levar a perda de controlo sobre a ferramenta eletrica.
Não utilizes a ferramenta elétrica com um cabo danificado. Não tocar no cabo danificado e puxar a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos danificados AUGMENTAM O RISCO DE UM CHOQUE ESCRTO.

2.- Descrição de funções

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções aparecidas abaixo pode causar quando eletrico, incendio e/ou graves lesões.

Abrir a páginabasculantecontendoapresentaçãodoaparelho,e deixar esta página aberta enquanto estiverlendoa instruçao de service.

2.1.- Utilização conforme as dispositions

HD21K, HD27K / HD27BK, HD28K, HD5K, HD5BK, HD50K, HD55K, MH6K

A ferramenta eletrica é destinada para furar com percussao em betao, tijolos e em pedras (Exceto HD21). Ela tambem é apropriada para furar sem percussao em madeira, metal, ceramica e plastico. Aparelhos com regulação electrónica e rotação à direita/à esquerda quando apropriados para aparafusar e para cortar roscas.

HD15K, HD17K, HD9BK, HD10K, MH8K

A ferramenta eletrica é destinada para travaíhos de cinzelamento e de demolização pesados, assim como, com os respectivos acessórios, para cravar e densificar.

A numeração dos componentes ilustrados referisse à apareção da ferramenta électrique na网页 de esquemas.

1 Mandril
2 Fixação da ferramenta SDS-plus / SDS-max
3 Capa para proteção contra po
4 Bucha de travamento
5 Comutador do sentido de rotação
6 Tecla de fixação para o interruptor de ligar-desligar
7 Interruptor de ligar-desligar
8 Tecla de destravamento para comutador de percussao/paragem de rotação
9 Comutador de percussao/paragem de rotacao
10 Tecla para ajuste rpm
11 Punho adicional
12 Punho
13 Punho de transporte
14 Porca serrilhada para o punho de transporte
15 Cavilha de bloqueio
16 Haste da ferramenta
17 Fixação da ferramenta
18 Cinzel seletor de posicao

3.- Montagem

HD21K, HD27K / HD27BK, HD28K, HD5K, HD5BK, HD50K, HD55K, HD3K, HD6K, HD6BK, HD45K, MH2K, MH6K, MH8K

Antes de todoseworkos na ferramentalelectraca avera puxar a ficha de rede da tomada.

3.1.- Punho adicional

So utiliser a sua ferramenta electrica com o punho adicional 11.

Virar o punho adicional

O punho adicional 11 pode ser movimentado como(desjar,para alcancar una posicao de trava- balho segura e livre de fadiga.

Girar a parte inferior do punho adicional 11 no sentido contrário dos ponteiros do relógio e deslocar o punho adacional 11 para a posicao

desejada. Em seguida girar a parte inferior do punho adicional 11 no sentido dos ponteiros do relógio para reapertar.

Observe que a cinta de aperto do punho adi-cional esteja na ranhura prevista para tal, que se encontra na carcaça da ferramenta.

A capa de proteção contra é 3 evita, consideravelmente, que penetre é de perfuração no encabadouro durante o的功能amento. Ao introduzir a ferramenta deverá assegurar-se de que a capa de proteção contra é 3 não está danificada.

< Uma capa de proteção contra pó deve ser substituida imeditamente. Recomendamos que esta tarefa sera efectuada por uma oficial de service点多-vestada.

Introduzir a ferramenta de trabajo SDS

Com o mandril de brocas SDS é possivel trocar fácil e comportavelmente as ferramentas de trabalho, sem ter que utilizear outras ferramentas.

Limpar a extremidade de encaixe da ferramenta de trabalho e lubrificá-la levemente.

Introduzir a ferramenta de trabajo no encadouro, girando até travar-se automaticamente.

Puxar a ferramenta para controlar o travamento.

O Sistema préve que a ferramenta de trabalho SDS possa se movimentar livrente. Com isto ha una excentricidade na marcha em vazio.

Esta excentricidade não tem qualquer efeito sobre a exactidão do orificio, porque a broca é automaticamente centrada durante a perfuração.

O punho de transporte 13 pode ser movimentado para todos os lados. Soltar a porca serrilhada 14 girar opunho de transporte 13em volta do eixo da ferramenta, até alcantar a posicao desejada e reapertar a porcaserrilhada 14.

O punho de transporte 13 pode ser montado em outra mpletamente a porcapoesão. Desatarraxar co serri-lhada 14 e de seguidaletalravaroparafuso sextavado r o punho de puxando para cima. Remove transporte 13leo lado e girar a parte de aperto 180^ Montar opundo deqtnsparte 1 invertida.

Limpar a haste da ferramenta 16 e lubrificá-la levamente.

Puxar a cavilha de bloqueio 15 para fora e girá-la 180^ no sentido contrário dos ponteiros do relógio. Deixar a 5 travaçar novamente.cavilha de bloqueio 1

Introduzir a ferramenta de trabajo completeness. A ranhura da haste admissao da ferramenta dachetra 16 deve≧oar para cima, como indicado na figura.

Puxar a ferramenta para controlar o travamento.

4.- Funcionamento

4.1.- Colocacao em functi冗amento

Observar a tensão de rede! A tensão da fonte de corrente deve coincir com a indica-na chapa de identificação da ferramenta electrica. Ferramentas electricas marcadas para 230 V también podem ser operadas com 220 V.

Com o comutador "furar/furar com percussao" 9 é possivel seleccionar o tipo de functi冗amento da ferramenta eletrica.

Para comutar de tipo de funciona é necessário premir a tecla de desbloqueio 8 e girar o comutador "furar/furar com percussão" 9 para a posção desejada, às ele engatar perceptivelmente.

Nota: Só mudar de tipo de funciona como a ferramenta electrica desligada! Caso contra rrio, é possevel que a ferramenta electrica sera danificada.

Posicao para furar com percussao em betao ou pedra HD5K, HD5BK, MI

Posicao para furar sempercussao, em madeira,metal,ceramica e plasti-co,assim como para aparafusar e cortar roscas

Posicao para Mudar a posicao de cinzelar

Posicao para cinzeler HD5K, HD5BK, MH6K: 8'

Posicionar Escarificacao Vario-lock (HD9CK)

O cinzel 12 pode ser posicionados em ângulos. Assim, a posicao de trabalho ideal pode ser definido para cada aplicacao.

Inserir o cinzel no suporte de ferramenta.

• Empurre o anel de 18 para frente e virar o cinzel na posicao desejada.

• Solte o anel de 18 para bloquear a posicao.

Ajustar o sentido de rotação

Com o comutador de sentido de rotação 5 é possível alterar o sentido de rotação da ferramenta eletrica. Como interruptor de ligardesligar pressionado 7 isto no entanto não é possivel.

O Rotacao a direita: Girar o comutador de sentido de rotação 5 dekos os lados ate o fim,para a posicao
Rotacao a esquerda: Girar o comutador de sentido de rotação 5 deodos os lados ate o fim, para a posicao

Ajustar o sentido de rotação para furar com percussão, furar e cinzelar sempre na marcha à direita.

Ligare desligar

Para ligar a ferramenta electrica, devera pressionar o interruptor de ligar-desligar 7.

Para bloquear o interruptor de ligar-desligar, deferá manté-lo premido e, adicionalmente, premir a tecla de fixação 6.

Para desligar a ferramenta eletrica, deverá soltar o interruptor de ligar-desligar 7. Co m o interruptor de ligar-desligar7 trava do avera pressioná-lo primeiramente e solta-lo em seguida.

Ajustar o n° de rotações/de percussões

O número de rotações/de percussões da ferramenta elétrica ligada pode ser regulado sem escalonamento, dependendo de quando premiro interruptor de ligar-desligar 7/10.

Uma leve pressao sobre o interruptor de ligar desligar 7/10 provoca um baixo n^ de rotações/n° de percussoes. Augmentando a pressao, e aug-. mentado o n^ de rotações/n° de percussoes.

← O acontecimiento do veio de perfuração é interrompido se a ferramenta de trabalho emperrar ou enganchar. Sempre segurar, devido às forças produzidas, a ferramenta eletricafirmamente com ambas as mãos e manter uma posicao firme.
Desligar a ferramenta eletrica e soltar a ferramenta de trabalho, se a ferramenta eletrica bloquear. Ao ligar o aparelho com uma broca bloqueada são produzidos altos momentos de reacção.

4.2.- Indicações de trabalho

Alterar a posicao do cinzel

O cinzel pode ser travado em 36 posições. Desta forma é possível colocáno posição optimizada para o respectivo trabalho.

Introduzir o cinzel no encabadouroro.

Girar o interruptor de percussao/paragem de rotação 11 para a posicao

Girar o encabadouro para a posicao do cinzel desejada.

Girar o interruptor de percussao/paragem de rotao 8 para a posicao "cinzelar".Desta forma a fixacao da ferramenta e travada.

Para cinzelar, o sentido de rotação deve ser colocado na marcha à direita.

Para a colocação em funciona da ferramenta eletrica deverá pressionar o interruptor de ligar-desligar 6 e manter pressionado.

Para desligar a ferramenta electrica, devera sol-tar novamente o interruptor de ligar-desligar 6.

Ligar/desligar: B

Para a colocação em funciona da ferramenta eletrica devará premir o interruptor de ligar-desligar 6/7 na parte de cima (l), atéogravar.

Para desligar a ferramenta eletrica devarapremir o interruptor de ligar-desligar 4 na parte debaixo (0) e soltar em seguida.

A temperatas baixas a ferramenta eletrica so alcanca a sua plena potencia de impacto/de percussao après um的概率 tempo.

Ajustar o n° de rotações/de percussões

A electrónica de regulação 10 possibila uma préseLECTION sem escalonamento do número de rotações e do número de percussão para um processamento correcto de todos os temas de materiais.

A maior potência de martelar é alcancada, quando a roda de ajuste10 se encontrar na posicao "6". HD50K Por motivos技术和icos, a potencia do martelo é inferior durante travaños comPEGOs nucleos de rotações.

Funcionamento HD15K/HD17K

4.3.- Colocação em functi顾问amento

Observar a tensão de rede! A tensão da fonte de corrente deve coincir com a indicaça na chapa de identificação da ferramenta electrica. Ferramentas electricas marcadas para 230V 也是非常 poder ser operadas com 220V .

Ligare desligar

Para acolocacao em funcaoamento da ferramenta eletrica, devera bascular o interruptor de ligardesligar 6/7 para a posicao 1

Para desligar a ferramenta eletrica,deera bas- cular o interruptor de ligar-desligar 6/7 para a posicao "0"

Em temperatas ambiente baixas, a ferramenta eletrica apenas alcança aplenapotência de percussao après um的概率 tempo.

Este periodo de arranque pode ser reduzido, batendo com a broca, introduzida na ferramenta eletrica, no chao.

4.4.- Indicações de trabalho

Durante o trabajo,deerá segurar a ferramenta electricapelopunho1comambasasmãos.

Para uma atenuação de percussão maior possível,deerabrakarcompresso moderada.

5.- Manutenção eServiço

5.1.- Manutenção e limpeza

Antes de todoseworkos na ferramenta elec tricadeferapeuxaraficha de rede da tomada.
Manter a ferramenta eletrica e as aberturas de ventilacao sempre limpas, para travailhar bem e de forma segura.
< Uma capa de proteção contra édeve ser substituida imeditamente. Recomendamos que esta tarefa sera efectuada por uma oficina de service点多-venda.

Limpar a admissão de ferramentas 2 antes cadautilização.

A ferramenta eletrica desligar-se-á automaticamente se os carvões abrasivos estiverem gastos. Para a manutenção, a ferramenta eletrica deveser enviada ao servicepos vendal. Endereços encontrar-se no capítulo "Servico e assistência ao cliente".

Afiar as ferramentas de cinzelar

Bons resultados são poder ser alcancados com cinzeis afiados, portanto devem ser afiados a tempo. Isto assegura uma longa vidautil das ferramentas e bons resul-tados de trabalho.

Reafiar

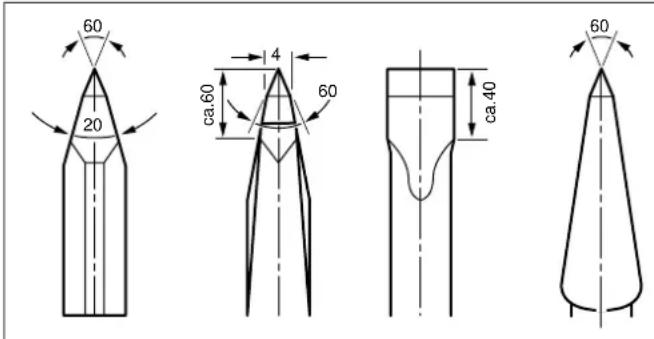

Afiar os cinzeis com discos abrasivos, p. ex. corindo nobre, sob constante adoção de água. A figura contém os valores teóricos necessários. Assegure-se de que não sejam visíveis cores de recozimento; isto pode prejudicar a dureza das ferramentas de cinzelamento.

Para forjar, aquecer o cinzel de 850 a 1050^ (vermelho claro a amarelo).

Para temperar, aquecer o cinzel até aproximamente 900^ e temperar com oleo. De seguida deixar noorno durante aprox. uma hora a 320^ (cor de recozimento azul claro).

Se a ferramenta eletrica falhar apesar de cuidadosos processos de fabricacao e de teste, a reparacao devera ser executada por uma oficina de service autorizada para ferramentas electricas Stayer.

Para todas as questões e encomendas de peças sobressalantas é imprescindivel indicar o número de produits como consta no logotipo da ferramenta electrica.

5.2.- Eliminação

Ferramentas electricas, accesórios e embalagens devem ser enviados a uma reciclagem ecológica de materias primas.

Apenas países da União Europeia:

Não deitar ferramentas electrolyicas no lixo domestico!

De acordo com a directiva europeia 2002/96/CE para apareiros electricos e electrónicos velhos, e com as restrétivas realizações nas leis nationals, as

ferramentas electrolyicas que não servem mais para a UTILização, devem ser enviadas separatamente a uma reciclagem ecologica.

Sobresherva de alteracoes.

5.3. Dados技术和

W = Potência nominal consumida

= Velocidade de energia

1 = Percussao iprn

= Maximo de perfuracao, de aço

= Maximo de perfuracao, pedra

= Maximo de perfuracao, com broca

L_WA = Nível de potência sonora

L_pA = Nivel de pressao sonora

As indicações são valem para tenções nominais [U] 230/240 V ~ 50/60 Hz - 110/120 V ~ 60 Hz. Estas indicações podem variar no caso de tenções inferiores e em modelos espécíficos dos paises. Observar o número de produits na sua ferramenta electrica. A designação comercial das ferramentas electricas individuais podeVAR.

5.4.- Declariação de conformidade

Declaramos sob)nossa exclusiva responsabilitadede que este produit cumpre as seguintes normas oudocumentos normativos: UNE EN 60745-1:2010/A11:2011,UNE EN 60745-2-6:2011,EN 55014-1:2006,EN 61000-3-2:2006,EN 61000-3-3:1995+A1:2001+A2:2005, conforme as disposicaoes das directivas 2004/108/CE,2006/42/CE, 2000/14/CE.

Ramiro de la Fuente

Director Geral

16dez2013
