MANUAL DE UTILIZADOR HD27K Stayer
Este manual é compatível com a data de fabricação da sua máquina, você vai encontrar informações sobre os dados técnicos da máquina adquirida verificação manual para atualizações de nossas máquinas no site: www.grupostayer.com
1.- Instruções de serviço específicas do aparelho
← Usar protecção auricular. Ruídos podem provocar a surdez.
Utilizar os punhos adicionais fornecidos com a ferramenta eléctrica. A perda de controle sobre a ferramenta eléctrica pode levar a lesões.
Utilizar detectores apropriados, para encontrar cabos escondidos, ou consulte a companhia eléctrica local. O contacto com cabos eléctricos pode provocar fogo e choques eléctricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque eléctrico.
← Ao executar trabalhos durante os quais possam ser atingidos cabos eléctricos ou o próprio cabo de rede, deverá sempre segurar a ferramenta eléctrica pelas superfícies isoladas do punho. O contacto com um cabo sob tensão pode colocar peças de metal da ferramenta eléctrica sob tensão e levar a um choque eléctrico.
← Segurar a ferramenta eléctrica firmemente com ambas as mãos durante o trabalho e manter uma posição firme. A ferramenta eléctrica é conduzida com segurança com ambas as mãos.
← Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão.
← Não processar material que contenha asbesto. Asbesto é considerado como sendo cancerígeno.
Tomar medidas de protecção, se durante o trabalho houver a possibilidade de serem produzidos pós nocivos à saúde, inflamáveis ou explosivos. Por exemplo: Alguns pós são
considerados como sendo cancerígenos. Usar uma máscara de protecção contra o pó e, se for possível, utilizar uma aspiração de pó/aparas.
← Manter o seu local de trabalho limpo. Misturas de material são especialmente perigosas. Pó de metal leve pode queimar ou explodir.
← Espere a ferramenta eléctrica parar completamente, antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta eléctrica.
← Não utilizar a ferramenta eléctrica com um cabo danificado. Não tocar no cabo danificado e puxar a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos danificados aumentam o risco de um choque eléctrico.
2.- Descrição de funções
Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.
Abrir a página basculante contendo a apresentação do aparelho, e deixar esta página aberta enquanto estiver lendo a instrução de serviço.
2.1.- Utilização conforme as disposições
HD21K, HD27K / HD27BK, HD28K, HD5K, HD5BK, HD50K, HD55K, MH6K
A ferramenta eléctrica é destinada para furar com percussão em betão, tijolos e em pedras (Exceto HD21). Ela também é apropriada para furar sem percussão em madeira, metal, cerâmica e plástico. Aparelhos com regulação electrónica e rotação à direita/à esquerda também são apropriados para aparafusar e para cortar roscas.
HD15K, HD17K, HD9BK, HD10K, MH8K
A ferramenta eléctrica é destinada para trabalhos de cinzelamento e de demolição pesados, assim como, com os respectivos acessórios, para cravar e densificar.
A numeração dos componentes ilustrados refere-se à apresentação da ferramenta eléctrica na página de esquemas.
1 Mandril
2 Fixação da ferramenta SDS-plus / SDS-max
3 Capa para protecção contra pó
4 Bucha de travamento
5 Comutador do sentido de rotação
6 Tecla de fixação para o interruptor de ligar-
desligar
7 Interruptor de ligar-desligar
8 Tecla de destravamento para comutador de percussão/paragem de rotação
9 Comutador de percussão/paragem de rotação
10 Tecla para ajuste rpm
11 Punho adicional
12 Punho
13 Punho de transporte
14 Porca serrilhada para o punho de transporte
15 Cavilha de bloqueio
16 Haste da ferramenta
17 Fixação da ferramenta
18 Cinzel seletor de posição
3.- Montagem
HD21K, HD27K / HD27BK, HD28K, HD5K, HD5BK, HD50K, HD55K, HD3K, HD6K, HD6BK, HD45K, MH2K, MH6K, MH8K
← Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada.
3.1.- Punho adicional
← Só utilizar a sua ferramenta eléctrica com o punho adicional 11.
Virar o punho adicional
O punho adicional 11 pode ser movimentado como desejar, para alcançar uma posição de trabalho segura e livre de fadiga.
Girar a parte inferior do punho adicional 11 no sentido contrário dos ponteiros do relógio e deslocar o punho adicional 11 para a posição
desejada. Em seguida girar a parte inferior do punho adicional 11 no sentido dos ponteiros do relógio para reapertar.
Observe que a cinta de aperto do punho adicional esteja na ranhura prevista para tal, que se encontra na carcaça da ferramenta.
A capa de protecção contra pó 3 evita, consideravelmente, que penetre pó de perfuração no encabadouro durante o funcionamento. Ao introduzir a ferramenta deverá assegurar-se de que a capa de protecção contra pó 3 não seja danificada.
← Uma capa de protecção contra pó deve ser substituida imediatamente. Recomenda-mos que esta tarefa seja efectuada por uma oficina de serviço pós-venda.
Introduzir a ferramenta de trabalho SDS
Com o mandril de brocas SDS é possível trocar fácil e confortavelmente as ferramentas de trabalho, sem ter que utilizar outras ferramentas.
Limpar a extremidade de encaixe da ferramenta de trabalho e lubrificá-la levemente.
Introduzir a ferramenta de trabalho no encabadouro, girando até travar-se automaticamente.
Puxar a ferramenta para controlar o travamento.
O sistema prevê que a ferramenta de trabalho SDS possa se movimentar livremente. Com isto há uma excentricidade na marcha em vazio.
Esta excentricidade não tem qualquer efeito sobre a exactidão do orifício, porque a broca é automaticamente centrada durante a perfuração.
Retirar a ferramenta de trabalho SDS
Empurrar a bucha de travamento 4 para trás e retirar a ferramenta de trabalho.
3.3.- Punho de transporte (HD15K/HD17K)
O punho de transporte 13 pode ser movimentado para todos os lados. Soltar a porca serrilhada 14 girar opunho de transporte 13em volta do eixo da ferramenta, até alcançar a posição desejada e reapertar a porcaserrilhada 14.
O punho de transporte 13 pode ser montado em outra mpletamente a porcaposição. Desatarraxar co serri-lhada 14 e de seguida retirar o parafuso sextavado r o punho de puxando para cima. Remove transporte 13 pelo lado e girar a parte de aperto 180°. Montar o 3 um do de transporte 1 invertida.
Limpar a haste da ferramenta 16 e lubrificá-la levemente.
Puxar a cavilha de bloqueio 15 para fora e girá-la 180° no sentido contrário dos ponteiros do relógio. Deixar a 5 travar novamente.cavilha de bloqueio 1
Introduzir a ferramenta de trabalho completamente na. A ranhura da haste admissão da ferramenta dachetra 16 deve mostrar para cima, como indicado na figura.
Puxar a ferramenta para controlar o travamento.
4.- Funcionamento
4.1.- Colocação em funcionamento
← Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicada na chapa de identificação da ferramenta eléctrica. Ferramentas eléctricas marcadas para 230 V também podem ser operadas com 220 V.
Ajustar o tipo de funcionamento
Com o comutador “furar/furar com percussão” 9 é possível seleccionar o tipo de funcionamento da ferramenta eléctrica.
Para comutar de tipo de funcionamento é necessário premir a tecla de desbloqueio 8 e girar o comutador “furar/furar com percussão” 9 para a posição desejada, até ele engatar perceptivamente.
Nota: Só mudar de tipo de funcionamento com a ferramenta eléctrica desligada! Caso contrário, é possível que a ferramenta eléctrica seja danificada.
Posição para furar com percussão em betão ou pedra HD5K, HD5BK, MI
Posição para furar sem percussão, em madeira, metal, cerâmica e plástico, assim como para aparafusar e cortar roscas
Posição para mudar a posição de cinzelar
Posição para cinzelar HD5K, HD5BK, MH6K: 8'
Posicionar Escarificação Vario-lock (HD9CK)
O cinzel 12 podem ser posicionados em ângulos. Assim, a posição de trabalho ideal pode ser definido para cada aplicação.
Inserir o cinzel no suporte de ferramenta.
- Empurre o anel de 18 para frente e virar o cinzel na posição desejada.
- Solte o anel de 18 para bloquear a posição.
Ajustar o sentido de rotação
Com o comutador de sentido de rotação 5 é possível alterar o sentido de rotação da ferramenta eléctrica. Como interruptor de ligardesligar pressionado 7 isto no entanto não é possível.
Ω Rotação à direita: Girar o comutador de sentido de rotação 5 de ambos os lados até o fim, para a posição ←.
Ω Rotação à esquerda: Girar o comutador de sentido de rotação 5 de ambos os lados até o fim, para a posição →.
Ajustar o sentido de rotação para furar com percussão, furar e cinzelar sempre na marcha à direita.
Ligar e desligar
Para ligar a ferramenta eléctrica, deverá pressionar o interruptor de ligar-desligar 7.
Para bloquear o interruptor de ligar-desligar, deverá mantê-lo premido e, adicionalmente, premir a tecla de fixação 6.
Para desligar a ferramenta eléctrica, deverá soltar o interruptor de ligar-desligar 7. Com o interruptor de ligar-desligar7 travado deverá pressioná-lo primeiramente e soltá-lo em seguida.
Ajustar o n° de rotações/de percussões
O número de rotações/de percussões da ferramenta eléctrica ligada pode ser regulado sem escalonamento, dependendo de quanto premir o interruptor de ligar-desligar 7/10.
Uma leve pressão sobre o interruptor de ligar-desligar 7/10 provoca um baixo n° de rotações/n° de percussões. Aumentando a pressão, é aumentado o n° de rotações/n° de percussões.
← O accionamento do veio de perfuração é interrompido se a ferramenta de trabalho em-perrar ou enganchar. Sempre segurar, devi-do às forças produzidas, a ferramenta eléctrica firmemente com ambas as mãos e manter uma posição firme.
← Desligar a ferramenta eléctrica e soltar a ferramenta de trabalho, se a ferramenta eléctrica bloquear. Ao ligar o aparelho com uma broca bloqueada são produzidos altos momentos de reacção.
4.2.- Indicações de trabalho
Alterar a posição do cinzel
O cinzel pode ser travado em 36 posições. Desta forma é possível colocálo na posição optimizada para o respectivo trabalho.
Introduzir o cinzel no encabadouro.
Girar o interruptor de percussão/paragem de rotação 11 para a posição
Girar o encabadouro para a posição do cinzel desejada.
Girar o interruptor de percussão/paragem de rotação 8 para a posição “cinzelar”. Desta forma a fixação da ferramenta é travada.
Para cinzelar, o sentido de rotação deve ser colocado na marcha à direita.
Ligar/desligar no funcionamento de furar: A
Para a colocação em funcionamento da ferramenta eléctrica deverá pressionar o interruptor de ligar-desligar 6 e manter pressionado.
Para desligar a ferramenta eléctrica, deverá sol-tar novamente o interruptor de ligar-desligar 6.

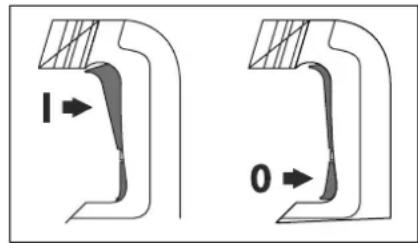

Ligar/desligar: B
Para desligar a ferramenta eléctrica deverá pre-mir o interruptor de ligar-desligar 4 na parte de baixo (0) e soltar em seguida.
A temperaturas baixas a ferramenta eléctrica só alcança a sua plena potência de impacto/de percussão após um certo tempo.
Ajustar o n° de rotações/de percussões
A electrónica de regulação 10 possibilita uma pré-selecção sem escalonamento do número de rotações e do número de percussão para um processamento correcto de todos os tipos de materiais.
A máxima potência de martelar é alcançada, quando a roda de ajuste10 se encontra na posição "6". HD50K Por motivos técnicos, a potência do martelo é inferior durante trabalhos com pequenos números de rotações.
Funcionamento HD15K/HD17K
4.3.- Colocação em funcionamento
← Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicada na chapa de identificação da ferramenta eléctrica. Ferramentas eléctricas marcadas para 230 V também podem ser operadas com 220 V.
Ligar e desligar
Para acolocação em funcionamento da ferramenta eléctrica, deverá bascular o interruptor de ligar-desligar 6/7 para a posição “1”
Para desligar a ferramenta eléctrica, deverá bascular o interruptor de ligar-desligar 6/7 para a posição "0".
Em temperaturas ambiente baixas, a ferramenta eléctrica apenas alcança a plena potência de percussão após um certo tempo.
Este período de arranque pode ser reduzido, batendo com a broca, introduzida na ferramenta eléctrica, no chão.
4.4.- Indicações de trabalho
Durante o trabalho, deverá segurar a ferramenta eléctrica pelo punho 1 com ambas as mãos.
Para uma atenuação de percussão maior possível, deverá trabalhar com pressão moderada.
5.- Manutenção e serviço
5.1.- Manutenção e limpeza
← Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada.
← Manter a ferramenta eléctrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.
← Uma capa de protecção contra pó deve ser substituida imediatamente. Recomendamos que esta tarefa seja efectuada por uma oficina de serviço pós-venda.
Limpar a admissão de ferramentas 2 após cada utilização.
A ferramenta eléctrica desligar-se-á automaticamente se os carvões abrasivos estiverem gastos. Para a manutenção, a ferramenta eléctrica deve ser enviada ao serviço pós venda. Endereços encontram-se no capítulo “Serviço e assistência ao cliente”.
Afiar as ferramentas de cinzelar
Bons resultados só podem ser alcançados com cinzeis afiados, portanto devem ser afiados a tempo. Isto assegura uma longa vida útil das ferramentas e bons resul-tados de trabalho.

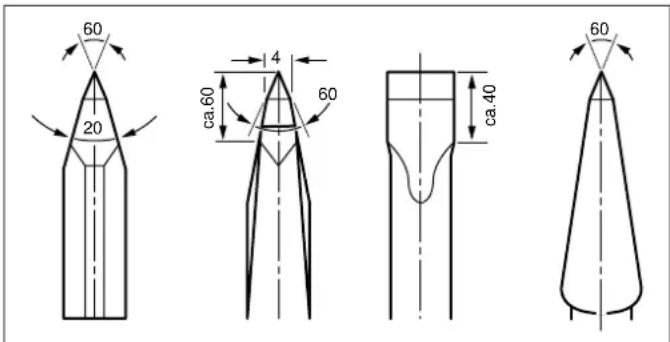

Reafiar
Afiar os cinzeis com discos abrasivos, p. ex. corindo nobre, sob constante adução de água. A figura contém os valores teóricos necessários. Assegure-se de que não sejam visíveis cores de recozimento; isto pode prejudicar a dureza das ferramentas de cinzelamento.
Para temperar, aquecer o cinzel até aproximadamente 900°C e temperar com óleo. De seguida deixar no forno durante aprox. uma hora a 320°C (cor de recozimento azul claro).
Se a ferramenta eléctrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas eléctricas Stayer.
Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto como consta no logotipo da ferramenta eléctrica.
5.2.- Eliminação
Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas.
Apenas países da União Européia:
Não deitar ferramentas eléctricas no lixo doméstico!
De acordo com a directiva européia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as
ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.
Sob reserva de alterações.
5.3. Dados técnicos
= Potência nominal consumida
= Velocidade de carga
= Percussão
= Máximo de perfuração, de aço
= Máximo de perfuração, pedra
= Máximo de perfuração, com broca
= Peso
L_WA
= Nível de potência sonora
L_P^A
= Nível de pressão sonora
= Vibração
As indicações só valem para tensões nominais [U] 230/240 V \~ 50/60 Hz - 110/120 V \~ 60 Hz. Estas indicações podem variar no caso de tensões inferiores e em modelos específicos dos países. Observar o número de produto na sua ferramenta eléctrica. A designação comercial das ferramentas eléctricas individuais pode variar.
5.4.- Declaração de conformidade
Declaramos sob nossa exclusiva responsabilidade, que este produto cumpre as seguintes normas ou documentos normativos: UNE EN 60745-1:2010/A11:2011, UNE EN 60745-2-6:2011, EN 55014-1:2006, EN 61000-3-2:2006, EN 61000-3-3:1995+A1:2001+A2:2005, conforme as disposições das directivas 2004/108/CE, 2006/42/CE, 2000/14/CE.
Ramiro de la Fuente
Director Geral
CE RÓHS
16 dez 2013
