MODE D'EMPLOI HD27K Stayer
Embrague limitador de par

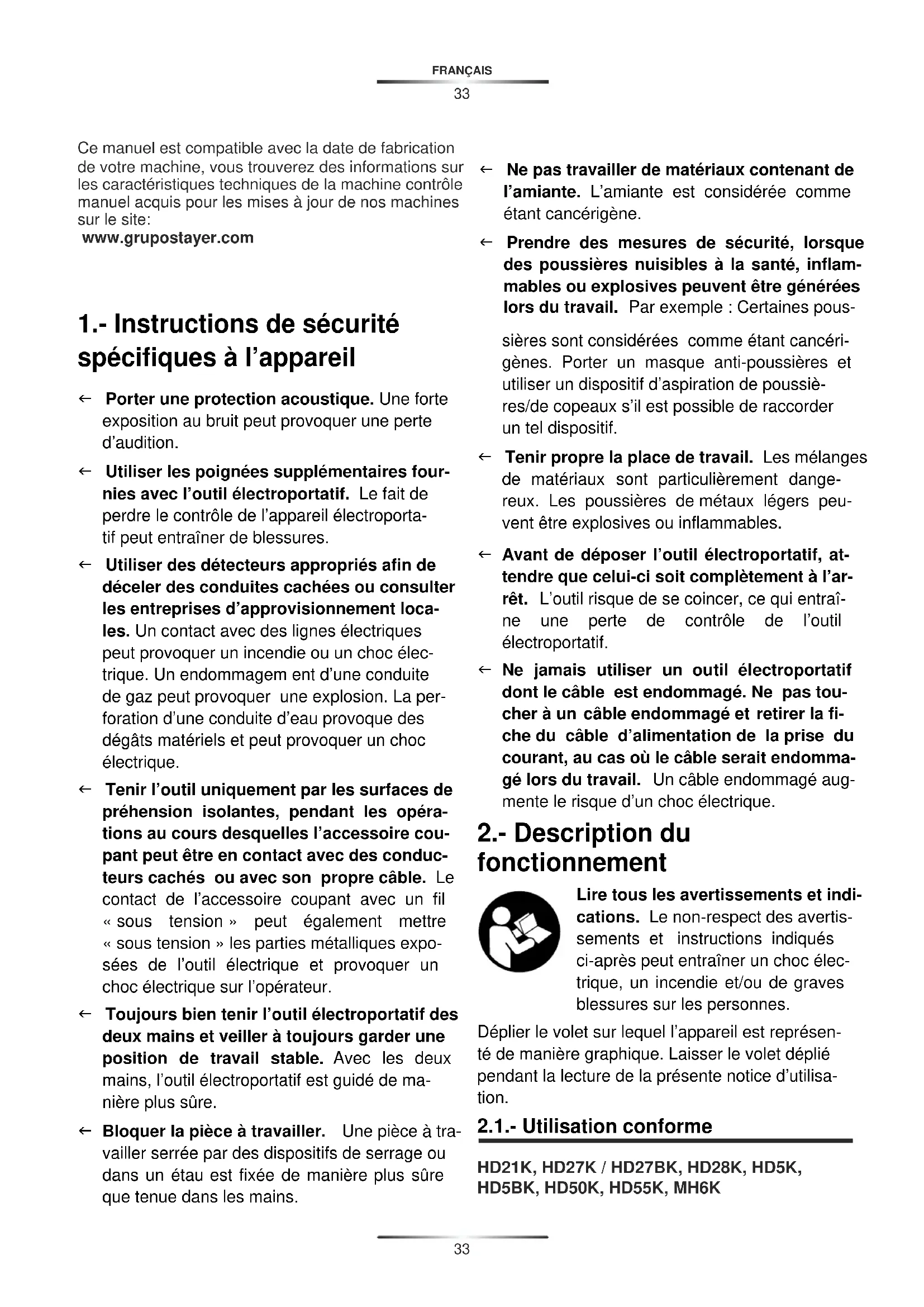

Ce manuel est compatible avec la date de fabrication de votre machine, vous trouverez des informations sur les caractéristiques techniques de la machine contrôle manuel acquis pour les mises à jour de nos machines sur le site:
www.grupostayer.com
1.- Instructions de sécurité spécifiques à l'appareil
← Porter une protection acoustique. Une forte exposition au bruit peut provoquer une perte d'audition.
← Utiliser les poignées supplémentaires fournies avec l'outil électroportatif. Le fait de perdre le contrôle de l'appareil électroportatif peut entraîner de blessures.
Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises d'approvisionnement locales. Un contact avec des lignes électriques peut provoquer un incendie ou un choc électrique. Un endommagem ent d'une conduite de gaz peut provoquer une explosion. La perforation d'une conduite d'eau provoque des dégâts matériels et peut provoquer un choc électrique.
- Tenir l'outil uniquement par les surfaces de préhension isolantes, pendant les opérations au cours desquelles l'accessoire coupant peut être en contact avec des conducteurs cachés ou avec son propre câble. Le contact de l'accessoire coupant avec un fil « sous tension » peut également mettre « sous tension » les parties métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur.
Toujours bien tenir l'outil électroportatif des deux mains et veiller à toujours garder une position de travail stable. Avec les deux mains, l'outil électroportatif est guidé de manière plus sûre.
← Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage ou dans un étau est fixée de manière plus sûre que tenue dans les mains.
← Ne pas travailler de matériaux contenant de l'amiante. L'amiante est considérée comme étant cancérigène.
← Prendre des mesures de sécurité, lorsque des poussières nuisibles à la santé, inflammables ou explosives peuvent être générées lors du travail. Par exemple : Certaines pous-
sières sont considérées comme étant cancérigènes. Porter un masque anti-poussières et utiliser un dispositif d'aspiration de poussières/de copeaux s'il est possible de raccorder un tel dispositif.
← Tenir propre la place de travail. Les mélanges de matériaux sont particulièrement dangereux. Les poussières de métaux légers peuvent être explosives ou inflammables.
Avant de déposer l'outil électroportatif, attendre que celui-ci soit complètement à l'arrêt. L'outil risque de se coincer, ce qui entraîne une perte de contrôle de l'outil électroportatif.
← Ne jamais utiliser un outil électroportatif dont le câble est endommagé. Ne pas toucher à un câble endommagé et retirer la fiche du câble d'alimentation de la prise du courant, au cas où le câble serait endommagé lors du travail. Un câble endommagé augmente le risque d'un choc électrique.
2.- Description du fonctionnement
Lire tous les avertissements et indications. Le non-respect des avertissements et instructions indiqués ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes.
Déplier le volet sur lequel l'appareil est représenté de manière graphique. Laisser le volet déplié pendant la lecture de la présente notice d'utilisation.
2.1.- Utilisation conforme
HD21K, HD27K / HD27BK, HD28K, HD5K, HD5BK, HD50K, HD55K, MH6K
Cet outil électroportatif est destiné au perçage en frappe dans le béton, la brique et dans la pierre naturelle (Sauf HD21). Il est également tout à fait approprié au perçage sans frappe du bois, du métal, de la céramique ou de matières plastiques. Les outils électroportatifs disposant d'un réglage électronique et d'un commutateur de sens de rotation sont également appropriés au vissage et au taraudage.
HD15K, HD17K, HD9BK, HD10K, MH8K
L'appareil électroportatif est conçu pour de gros travaux de burinage et de démolition ainsi que, lorsqu'il est muni d'accessoires adéquats, pour des travaux d'enfoncement et de compactage.
2.2.- Eléments de l'appareil
La numérotation des éléments de l'appareil se réfère à la représentation de l'outil électroportatif sur la page graphique.
1 Mandrin à serrage rapide
2 Porte-outil SDS-plus/ SDS-max
3 Capuchon anti-poussière
4 Douille de verrouillage
5 Commutateur du sens de rotation
6 Bouton de blocage pour l'interrupteur Marche/Arrêt
7 Interrupteur Marche/Arrêt
8 Touche de déverrouillage pour le stop de rotation/de frappe
9 Stop de rotation/de frappe
10 Touche pour réglage rpm
11 Poignée supplémentaire
12 Manette
13 Poignée
14 Ecrou moleté pour poignée
15 Boulon de verrouillage
16 Tige de l'outil
17 Porte-outil
18 Position de Ciseau sélecteur
3.- Montage
HD21K, HD27K / HD27BK, HD28K, HD5K, HD5BK, HD50K, HD55K, HD3K, HD6K, HD6BK, HD45K, MH2K, MH6K, MH8K
← Avant d'effectuer des travaux sur l'outil électroportatif, retirez la fiche de la prise de courant.
3.1.- Poignée supplémentaire
← N'utilisez l'outil électroportatif qu'avec la poignée supplémentaire 11.
Faire basculer la poignée supplémentaire
La poignée supplémentaire 11 peut être basculée dans n'importe quelle position, afin d'obtenir une position de travail sure et peut fatigante.
Tournez la pièce inférieure de la poignée supplémentaire 11 dans le sens inverse des aiguilles d'une montre et orientez la poignée supplémentaire 11 vers la position souhaitée. Ensuite, resserrez la pièce inférieure de la poignée supplémentaire 11 en la tournant dans le sens des aiguilles d'une montre.
Veiller à ce que la bande de serrage de la poignée supplémentaire se trouve bien dans la rainure du carter prévue à cet effet.
3.2.- Changement de l'outil
Le capuchon anti-poussière 3 empêche dans une large mesure la pous sière d'entrer dans le porte-outil pendant le service de l'appareil. Lors du montage de l'outil, veillez à ne pas endommager le capuchon anti-poussière 3.
← Remplacez immédiatement un capuchon anti-poussière endommagé. Il est recommandé de faire effectuer ce travail par un service après-vente.
Mettre un outil de travail SDS
Grâce au mandrin de perçage SDS, il est possible de remplacer l'outil de travail facilement et confortablement sans avoir à utiliser d'outil supplémentaire.
Nettoyez l'extrémité de l'outil, et graissez-le légèrement.
Introduisez l'outil de travail dans le porte-outil en le tournant jusqu'à ce qu'il s'encliquette automatiquement.
Contrôlez que l'outil soit bien encliqueté en tirant sur l'outil.
Les outils de travail SDS utilisés dans ce système ne sont pas rigidement fixés, ils peuvent être librement bougés. Ceci provoque un faux-rond au fonctionnement à vide qui n'a cependant aucun effet sur l'exactitude du perçage puisque le foret se centre automatiquement pendant le perçage.
Retirer un outil de travail SDS
Poussez la douille de verrouillage 4 vers l'arrière et sortir l'outil de travail.
La poignée 13 peut être basculée comme on veut. Desserrer l'écrou moleté 14, faire basculer la poignée 13 autour de l'axe de l'appareil dans la position souhaitée et resserrer l'écrou moleté 14.
La poignée 13 peut être montée différemment. Dévisser complètement l'écrou moleté 14 et ensuite, retirer la vis hexagonale vers le haut. Retirer la poignée 13 latéralement et faire basculer la pièce de serrage de 180°. Monter la poignée 13 dans l'ordre inverse.
3.4.- Changement de l'outil (HD15K/HD17K / MH2K / MH6K / MH8K)
Avant d'effectuer des travaux sur l'outil électroportatif, retirer la fiche de la prise de courant.
Nettoyer et graisser légèrement la queue de l'outil 16.
Retirer le boulon de verrouillage 15 et le tourner de 180° dans le sens inverse des aiguilles d'une montre. Laisser le boulon de verrouillage 15 s'encliqueter.
Introduire l'outil de travail à fond dans le porte-outil La rainure de la tige 16 doit être orientée vers le haut, conformément à la figure.
Contrôler que l'outil soit bien encliqueté en tirant sur l'outil.
4.- Mise en marche
← Tenez compte de la tension du réseau ! La tension de la source de courant doit coïncider avec les indications se trouvant sur la plaque signalétique de l'outil électroportatif. Les outils élect roportatifs marqués 230 V peuvent également être mis en service sous 220 V.
Régler le mode de service
Au moyen du commutateur «Perçage/perçage en frappe» 9, sélectionner le mode d'exploitation souhaité de l'outil.
Pour changer de mode d'exploitation, appuyer sur la touche de déverrouillage 8 et tourner le commutateur « Perçage/perçage en frappe » 9 dans la position souhaitée jusqu'à ce qu'il s'en- cliquette de façon perceptible.
Note : Ne changez le mode d'exploitation que quand l'outil électroportatif est éteint ! Sinon, l'outil électroportatif pourrait être endommagé.
Position pour le perçage en frappe dans le béton et dans la pierre naturelle HD5K, HD5BK, MH6K: 8
Position pour le perçage sans frappe du bois, du métal, de la céramique ou de matières plastiques ainsi que pour le vissage et le taraudage
Position pour le réglage de la position du burin
Position pour le burinage HD5K, HD5BK, MH6K: 8'
Repositionner Burinage Vario-lock (HD9CK)
Le ciseau 12 peut être positionné à des angles. Ainsi, la position de travail optimale peut être définie pour chaque application.
Insérez le burin dans le porte-outil
- Pousser la bague 18 en avant et tournez le ciseau dans la position désirée.
- Relâchez la bague 18 pour verrouiller la position.
Régler le sens de rotation
Avec le commutateur de sens de rotation 5 le sens de rotation de l'outil électroportatif peut être inversé. Ceci n'est cependant pas possible, quand l'interrupteur Marche/Arrêt 7 est appuyé.
Rotation à droite : Tourner le commutateur du sens de rotation 5 jusqu'à butée en position ←.
Rotation à gauche : Tourner le commutateur du sens de rotation 5 jusqu'à butée en position →.
Mettez toujours le sens de rotation sur la droite pour le perçage en frappe, le perçage et le buri-nage.
Mise en Marche/Arrêt
Pour mettre en fonctionnement l'outil électroportatif, vous appuyez sur l'interrupteur Marche/Arrêt 7.
Pour bloquer l'interrupteur Marche/Arrêt, vous maintenez celui-ci appuyé et appuyez en même temps sur la touche de blocage 6.
Pour arrêter l'outil électroportatif, vous relâchez l'interrupteur Marche/Arrêt 7. Quand l'interrupteur Marche/Arrêt 7 est bloqué, vous appuyez d'abord sur l'interrupteur Marche/Arrêt, et le relâchez ensuite.
Réglage de la vitesse de rotation/ de la fréquence de frappe
Vous pouvez régler en continu le nombre de tours/de coups pendant que l'outil électroportatif est en marche, en appuyant plus ou moins sur l'interrupteur de Marche/Arrêt 7/10.
Une légère pression sur l'interrupteur Marche/ Arrêt 7/10 entraîne un vitesse de rotation/une fréquence de frappe basse. Plus la pression augmente, plus la vitesse de rotation/la fréquence de frappe est élevée.
Accouplement de surcharge
← Dès que l'outil de travail se coince ou qu'il s'accroche, l'entraîneme nt de la broche de perçage est interrompu. En raison des forces pouvant en résulter, tenez toujours bien l'outil électroportatif des deux mains et veiller à garder une po sition stable et équilibrée.
Arrêtez immédiatement l'outil électroportatif et débloquer l'ou til de travail lorsque l'appareil électroportatif coincide. Lorsqu'on met l'appareil en marche, l'outil de travail étant bloqué, il peut y avoir de fortes réactions.
4.2.- Instructions d'utilisation
Modification de la position du burin
Il est possible d'arrêter le burin SDS dans positions. Ceci permet de se mettre dans la position de travail optimale souhaitée.
Montez le burin dans le porte-outil.
Tournez le stop de rotation/de frappe8 pour le mettre dans la position
Tournez le porte-outil dans la position du burin souhaitée.
Tournez le stop de rotation/de frappe 8 pour le mettre dans la position « burinage ». Le porte-outil est ainsi arrêté.
Mettez le sens de rotation sur la droite pour le burinage.
Mise en fonctionnement/ArrêA
Pour mettre l'outil électroportatif en marche, appuyer sur l'interrupteur Marche/Arrêt 6 et le maintenir vous appuyez.
Pour arrêter l'outil électroportatif vous relâchez l'interrupteur Marche/Arrêt 6.

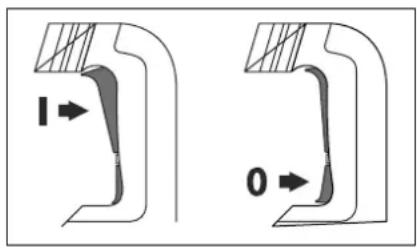

Mise en fonctionnement/Arrêt: B
Pour arrêter l'outil électroportatif, vous appuyez la partie inférieure (0) de l'interrupteur Marche/Arrêt 6/7 et le relâcher.
Si la température de l'air est très basse, l'appareil n'atteint sa pleine puissance de percussion/capacité de frappe qu'au bout d'un certain temps.
Réglage de la vitesse de rotation/de la fréquence de frappe
La commande électronique 10 permet une sélection sans à-coups de la vitesse de rotation, de la fréquence de frappe pour un travail adapté à chaque matériau.
La puissance de percussi on maximale est atteinte lorsque la molette de réglage 10 est mise sur la position « 6 ». HD50K Pour des raisons techniques, la puissance de percussion est plus faible lorsqu'on choisit des valeurs de vi tesse de rotation moindres.
Mise en marche HD15K/HD17K
← Tenir compte de la tension du réseau ! La tension de la source de courant doit coïncider avec les indications se trouvant sur la plaque signalétique de l'outil électroportatif. Les outils électroportatifs marqués 230 V peuvent également être mis en service sous 220 V.
Mise en Marche/Arrêt
Pour lamise en service de l'outil électroportatif, pousser l'interrupteur Marche/Arrêt 6/7 en position «I».
Pour arrêter l'outil électroportatif, pousser l'interrupteur Marche/Arrêt 6/7 en position «0».
A basses températures, l'appareil électroportatif n'atteint sa pleine puissane de percussion qu'au bout d'un certain temps.
Ce temps de démarrage peut être raccourci en tapant une fois par terre l'outil de travail monté dans l'appareil électroportatif.
4.4.- Instructions d'utilisation
Pendant les travaux, bien tenir l'outil électroportatif desdeux mains par la poignée1
Afin d'obtenir le meilleure amortissement possible, ne travailler qu'en exerçant une pression modérée.
5.- Entretien et service aprèsvente
5.1.- Nettoyage et entretien
Avant d'effectuer des travaux sur l'outil électroportatif, retirez la fiche de la prise de courant.
← Tenez toujours propres l'outil électroportatif ainsi que les ouïes de ventilation afin d'obtenir un travail impeccable et sûr.
Remplacez immédiatement un capuchon anti-poussière endommagé. Il est recommandé de faire effectuer ce travail par un service après-vente.
Nettoyez le porte-outil 2 après chaque utilisation.
Lorsque les balais sont usés, l'appareil électroportatif s'arrête automatiquement. L'appareil électroportatif doit être envoyé auprès d'un service après-vente poury faire effectuer les travaux d'entretien (pour les adresses, voir chapitre «Service après-vente».
Affûtage des outils de burinage
C'est seulement avec des ou tils de burinage affûtésque l'on obtient de bons résultats, donc affûter les outils de burinage à temps. Ceci permet d'obtenir une longue durée de vie des outils et de bons résultats de travail.

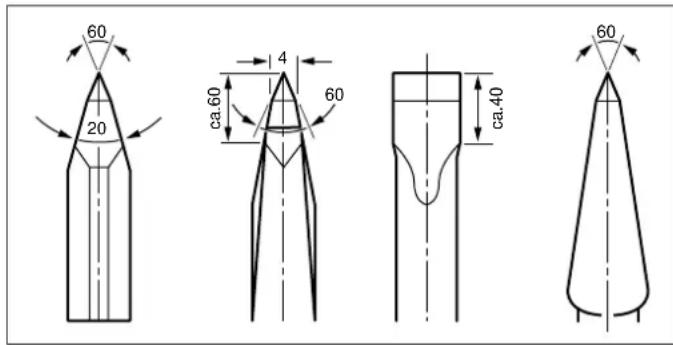

Réaffûtage
Affûter les outils de burinage à l'aide de meules, parex. corindon affiné, en maintenant une alimentation en eau régulière. Les valeurs de référence se trouvent dans la figure. Veiller à ce qu'aucuns colorations n'apparaissent sur les lames; ceci entrave la dureté des outils de burinage.
Pour le durcissement, chauffer le burin à env. 900 °C et le refroidir dans de l'huile. Ensuite, le faire revenirdans le four pendant une heure env. à 320°C (couleur bleu clair).
Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil, celuici devait avoir un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outillage Stayer.
Pour toute demande de renseignement ou commande de pièces de rechange, nous préciser impérativement le numéro d'article de l'outil électroportatif indiqué sur la plaque signalétique.
5.2.- Elimination des déchets
Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.
Seulement pour les pays de l'Union Européenne :
Ne pas jeter votre a ppareil électroportatif avec les ordures ménagères! Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques et sa réalisation dans les
lois nationales, les outils électroportatifs dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée.
Sous réserve de modifications.
5.3. Caractéristiques techniques
Puissance nominale
Vitesse en charge
Percussion
e ^4 = L'énergie de percussion
= Insertion
= Maximum de forage, de l'acier
= Maximum de forage, de la pierre
= Maximum de forage, avec couronne de forage
= Poids
L_WA = Niveau de puissance acoustique
L_p^A = Niveau de pression acoustique
= Vibration
Ces indications sont valables pour des tensions nominales de [U] 230/240 V \~ 50/60 Hz - 110/120 V \~ 60 Hz. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays. Respectez impérativement le numéro d'article se trouvant sur la plaque signalétique de l'outil électroportatif. Les désignations commerciales des différents outils électroportatifs peuvent varier.
5.4.- Déclaration de conformité
CE
Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normatifs suivants UNE EN 60745-1:2010/A11:2011, UNE EN 60745-2-6:2011, EN 55014-1:2006, EN 61000-3-2:2006, EN 61000-3-3:1995+A1:2001+A2:2005, c onformément aux dispositions figurant dans les directives 2004/108/CE, 2006/42/CE, 2000/14/CE.
Ramiro de la Fuente
Directeur général
CE RÓHS
16 décembre 2013
