PBL181PK - Furadeira Stayer - Manual de utilização gratuito

Tipo de produto	Furadeira/parafusadeira sem fio
Marca	Stayer
Modelo	PBL181PK
Tensão nominal	18 V (bateria Li-ion)
Tipo de bateria	Li-ion, intercambiável
Capacidade da bateria	Não especificada (estimativa: 2,0 Ah)
Velocidade em vazio (velocidade I)	Baixa faixa (estimativa: 0-400 rpm)
Velocidade em vazio (velocidade II)	Faixa alta (estimativa: 0-1500 rpm)
Torque máximo	30 Nm (estimativa)
Mandril	Mandril automático, sem chave
Capacidade de perfuração (madeira)	25 mm (estimativa)
Capacidade de perfuração (metal)	10 mm (estimativa)
Perfuração com percussão	Sim (modelo PBL183PK, não confirmado para PBL181PK)
Iluminação LED	Sim, lâmpada Power Light
Freio de desaceleração	Sim
Peso (sem bateria)	1,2 kg (estimativa)
Dimensões (C x L x A)	200 x 60 x 180 mm (estimativa)
Nível de ruído (LpA)	85 dB(A) (estimativa)
Nível de vibração (perfuração)	2,5 m/s² (estimativa)
Manutenção e limpeza	Limpar as aberturas de ventilação, manter limpas
Segurança	Isolação dupla, punho auxiliar, proteção contra sobrecarga
Acessórios incluídos	Ponta, carregador (não especificado), bateria (não especificada)
Garantia	2 anos (estimativa)

Perguntas frequentes - PBL181PK Stayer

Como carregar a bateria da furadeira Stayer PBL181PK?

Como trocar a broca no mandril automático?

Como ajustar o torque de aperto?

Minha furadeira não gira, o que fazer?

Como selecionar a velocidade?

Quando devo usar a perfuração com percussão?

Como fazer a manutenção da furadeira?

A furadeira para de repente durante o uso, é normal?

Posso usar brocas de diferentes marcas?

Como descartar a bateria usada?

MANUAL DE UTILIZADOR PBL181PK Stayer

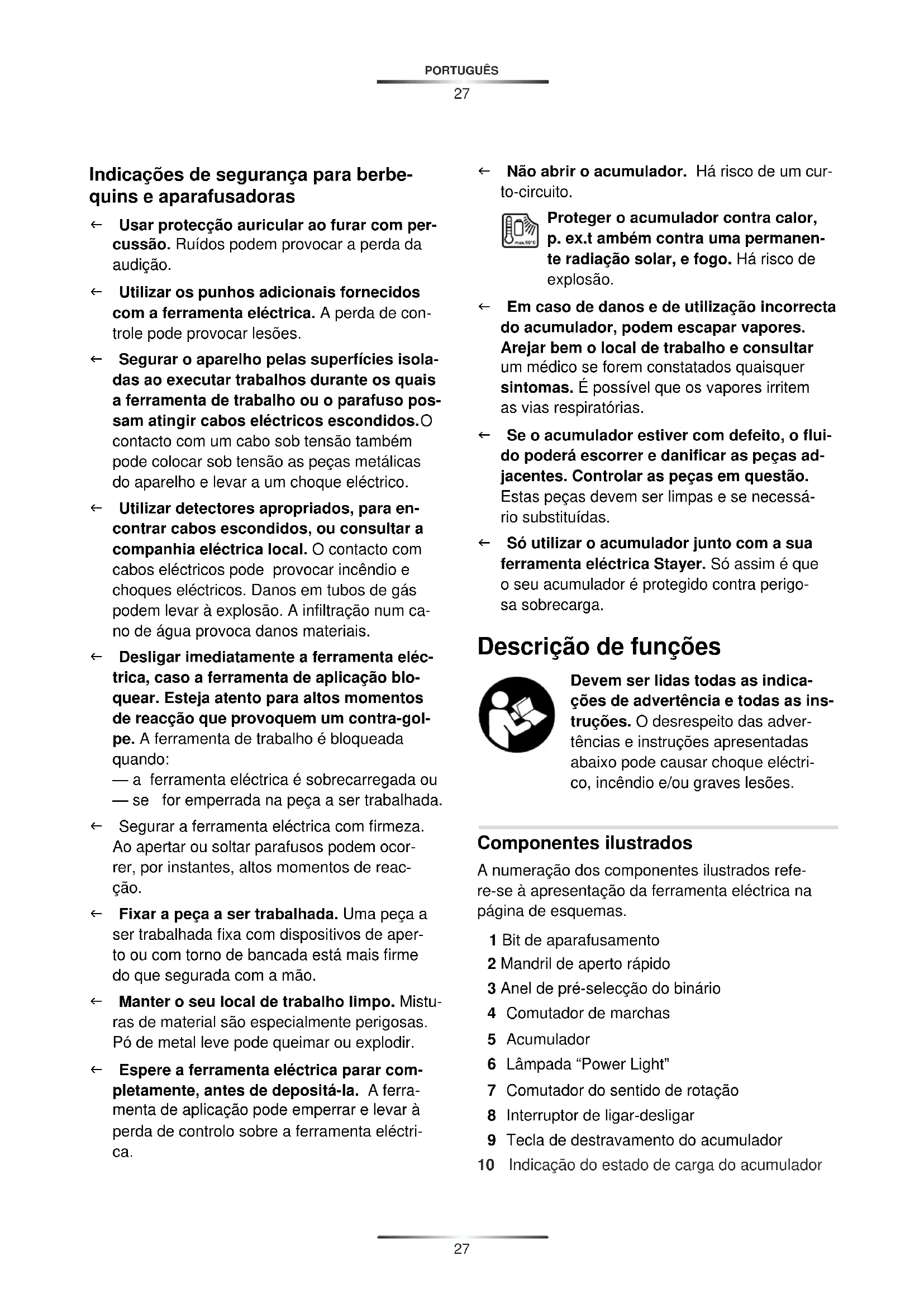

Indicações de segurança para berbequins e aparafusadoras

← Usar protecção auricular ao furar com percussão. Ruídos podem provocar a perda da audição.
Utilizar os punhos adicionais fornecidos com a ferramenta eléctrica. A perda de controle pode provocar lesões.
← Segurar o aparelho pelas superfícies isoladas ao executar trabalhos durante os quais a ferramenta de trabalho ou o parafuso possam atingir cabos eléctricos escondidos. O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque eléctrico.
Utilizar detectores apropriados, para encontrar cabos escondidos, ou consultar a companhia eléctrica local. O contacto com cabos eléctricos pode provocar incêndio e choques eléctricos. Danos em tubos de gás podem levar à explosão. A infiltração num cano de água provoca danos materiais.
← Desligar imediatamente a ferramenta eléctrica, caso a ferramenta de aplicação bloquear. Esteja atento para altos momentos de reacção que provoquem um contra-golpe. A ferramenta de trabalho é bloqueada quando:

— a ferramenta eléctrica é sobrecarregada ou — se for emperrada na peça a ser trabalhada.

← Segurar a ferramenta eléctrica com firmeza. Ao apertar ou soltar parafusos podem ocorrer, por instantes, altos momentos de reacção.
Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão.
← Manter o seu local de trabalho limpo. Misturas de material são especialmente perigosas. Pó de metal leve pode queimar ou explodir.
← Espere a ferramenta eléctrica parar completamente, antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta eléctrica.

← Não abrir o acumulador. Há risco de um curto-circuito.

Proteger o acumulador contra calor, p. ex.t ambém contra uma permanente radiação solar, e fogo. Há risco de explosão.

Em caso de danos e de utilização incorrecta do acumulador, podem escapar vapores. Arejar bem o local de trabalho e consultar um médico se forem constatados quaisquer sintomas. É possível que os vapores irritem as vias respiratórias.
Se o acumulador estiver com defeito, o fluido poderá escorrer e danificar as peças adjacentes. Controlar as peças em questão. Estas peças devem ser limpas e se necessário substituídas.
← Só utilizar o acumulador junto com a sua ferramenta eléctrica Stayer. Só assim é que o seu acumulador é protegido contra perigosa sobrecarga.

Descrição de funções

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta eléctrica na página de esquemas.

1 Bit de aparafusamento
2 Mandril de aperto rápido
3 Anel de pré-selecção do binário
4 Comutador de marchas
5 Acumulador
6 Lâmpada "Power Light"
7 Comutador do sentido de rotação
8 Interruptor de ligar-desligar
9 Tecla de destravamento do acumulador
10 Indicação do estado de carga do acumulador

Informação sobre ruídos/vibrações

Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: Manutenção de ferramentas eléctricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.

Declaração de conformidade

O que subscreve:

STAYER IBERICA, S.A.

Com endereço:

Tipo: Aparafusadora perfuradora a bateria

Modelos: BHL112K / PBL120K PBL211K /

Declaramos sob a nossa única responsabilidade que este produto está em conformidade com os regulamentos ou documentos normalizados seguintes: UNE EN 60745, de conformidade com os regulamentos 2006/42/CE, 2004/108/CE.

Ramiro de la Fuente

Director Manager

CE RÖHS

Montagem

← Só utilizar os carregadores que constam na página de acessórios. Só estes carregadores são apropriados para os acumuladores de iões de lítio utilizados para a sua ferramenta eléctrica.

Nota: O acumulador é fornecido parcialmente carregado. Para assegura r a completa potência do acumulador, o acumulador deverá ser carregado completamente no carregador antes da primeira utilização.

O acumulador de iões de lítio pode ser carregado a qualquer altura, sem que a sua vida útil seja reduzida. Uma interrupção do processo de carga não danifica o acumulador.

ATENÇÃO

Não continuar a premir o interruptor de ligar-desligar

após o desligamento automático da ferramenta eléctrica. O acumulador pode ser danificado.

Para retirar o acumulador da ferramenta eléctrica 5, deverá premir a tecla de destravamento 9 e puxar o acumulador para trás. Não empregar força.

O acumulador está equipado com uma monitorização de temperatura NTC, que só permite uma carga na faixa de temperatura entre 0 °C e 45 °C. Desta forma é alcançada uma alta vida útil do acumulador.

Observar a indicação sobre a eliminação de forma ecológica.

Troca de ferramenta

Colocar o comutador do sentido de rotação na posição central antes de todos os trabalhos na ferramenta eléctrica (p. ex. manutenção, troca de ferramenta etc.), assim como o para o transporte e arrecadação. Há perigo de lesões se o interruptor de ligar-desligar for accionado involuntariamente.

Abrir o mandril de brocas de aperto rápido 2 girando no sentido de rotação ①, até ser possível introduzir a ferramenta. Introduzir a ferramenta.

Fechar a bucha do mandril de aperto rápido 2 manualmente no sentido de rotação ②. Isto trava automaticamente o mandril de brocas.

O travamento solta-se novamente, logo que girar a bucha no sentido contrário para remover a ferramenta.

Aspiração de pó/de aparas

← Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.

Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pesso al especializado.

• As s egurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de protecção respiratória com filtro da classe P2.

Observe as directivas pa ra os materiais a serem trabalhados, vigentes no seu país.

Funcionamento

Colocação em funcionamento

← Só utilizar acumuladores de iões de lítio Stayer com a tensão indicada no logotipo da sua ferramenta eléctrica. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio.

Colocar o comutador de sentido 7 no centro, para evitar que o aparelho seja ligado involuntariamente. Colocar o acumulador carregado 5 no punho até engatar perceptivelmente e estar alinhado ao punho.

Ajustar o sentido de rotação

Com o comutador de sentido de rotação 7 é possível alterar o sentido de rotação da ferramenta eléctrica. Com o interruptor de ligar-desligar pressionado 8 isto no entanto não é possível.

Marcha à direita: Para furar e atarraxar parafusos, deverá pressionar o comutador de sentido de rotação 7 completamente para a esquerda.

Pré-seleccionar o binário / Ajustar o tipo de funcionamento

Com o anel de pré-selecção do binário 3 é possível pré-seleccionar, co m escalonamento, o binário necessário 10. Se a ferramenta de trabalho estiver correctamente ajustada, esta parará assim que o parafuso estiver aparafusado em linha com o material ou assim que que alcançar o binário ajustado.

Se necessário, seleccionar um ajuste mais alto para soltar parafusos "Furar".

Furar

Girar o anel de ajuste 3 até o símbolo “Furar sem percussão”.

Na posição “Furar” a embreagem de segurança está desactivada.

Furar com percussão (PBL183PK) Colocar o anel de ajuste 3 sobre o símbolo “Furar com percussão”.

Na posição “Furar com percussão” a embregem de segurança está desactivada e sempre está activada a potência máxima.

Selecção mecânica de marcha

← Só accionar o selector de marcha 4 com a ferramenta eléctrica parada.

Com o selector de marcha 4 podem ser seleccionadas 2 gamas de número de rotação.

Marcha I:

Baixa gama de número de rotações; para aparafusar ou para trabalhar com grandes diâmetros.

Marcha II:

Alta gama de número de rotações; para trabalhar com pequeno diâmetro de perfuração.

Se não for possível deslocar completamente o selector de marcha 4, deverá girar um pouco o veio de accionamento com a broca.

Ligar e desligar

Para a colocação em funcionamento da ferramenta eléctrica deverá pressionar o interruptor de ligar-desligar 8 e manter pressionado.

A lâmpada 6 ilumina-se quando o interruptor de ligar-desligar 8 está parcialmente ou completamente premido e ilumina o local de trabalho se a luz ambiente não for suficiente.

Para desligar a ferramenta eléctrica, deverá soltar novamente o interruptor de ligar-desligar 8.

Ajustar o número de rotações (PBL211K-PBL143K-PBL183PK)

O número de rotações da ferramenta eléctrica ligada pode ser regulada sem escalonamento, dependendo de quanto premir o interruptor de ligar-desligar 8.

Uma leve pressão sobre o interruptor de ligar-desligar 8 proporciona um número de rotações baixo. Aumentando a pressão, é aumentado o nº de rotações.

Ao soltar o interruptor de ligar-desligar 8 é travado o mandril de brocas para evitar que a ferramenta de trabalho continue a girar.

Ao atarraxar parafusos, só deverá soltar o interruptor de ligar-desligar 8, quando o parafuso estiver introduzido na peça a ser trabalhada, de modo que a cabeça esteja alinhada com a superfície. A cabeça do parafuso não entra na peça a ser trabalhada.

Indicação do estado de carga do acumulador

Com o interruptor de ligar-desligar semi-premi-do ou completamente premido, a indicação do estado de carga do acumulador 10 indica 8 durante alguns segundos o estado de carga do acumulador e é composto de 3 LE Ds verdes.

LED Capacidade
Luz verde = 75%
Luz amarelo	51-75%
Luz vermelho	26-50%

Indicações de trabalho

← A ferramenta eléctrica só deve ser colocada sobre o parafuso quando estiver desligada. Ferramentas de trabalho em rotação podem escorregar.

Recomendações

Após prolongado trabalho com baixo n° de rotações, deveria permitir que a ferramenta eléctrica funcione em vazio durante aprox. 3 minutos com máximo n° de rotações, para poder arrefecer.

Para furar metal só devem ser utilizadas brocas HSS (HSS=aço de corte rápido de alta potência) afiadas e em perfeito estado. O programa de acessórios Stayer garante a respectiva qualidade.

Antes de atarraxar parafusos, mais longos e maiores, em materiais duros, deveria furar com o diâmetro do núcleo da rosca até aproximadamente ^2/_3 do comprimento do parafuso.

Manutenção e serviço

Manutenção e limpeza

← Colocar o comutador do sentido de rotação na posição central antes de todos os trabalhos na ferramenta eléctrica (p. ex. manutenção, troca de ferramenta etc.), assim como o para o transporte e arrecadação. Há perigo de lesões se o interruptor de ligar-desligar for accionado involuntariamente.
← Manter a ferramenta eléctrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

O acumulador não funciona mais; dirija-se a um serviço pós-venda autorizado para ferramentas eléctricas Stayer.

Se a ferramenta eléctrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas eléctricas Stayer.

Transporte

O acumulador foi testado conforme o manual UN ST/SGAC.10/11/Rev.4 parte III, sub-capítulo 38.3. Ele é protegido contra sobre- pressão interior e contra curto-circuitos e tem dispositivos para evitar rupturas violentas e perigosas correntes de retorno.

A quantidade equivalente de lítio contida no acumulador é inferior aos respectivos valores limites. Por este motivo o acumulador, como unidade ou introduzido num aparelho, não está sujeito às leis nacionais nem internacionais para materiais perigosos. As leis para materiais perigosos podem no entanto ser relevantes para o transporte de vários acumuladores. Neste caso pode ser necessário manter certas condições especiais (p. ex. referentes à embalagem).

Eliminação

Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas.

Apenas países da União Europeia:

Não deitar ferramentas eléctricas no lixo doméstico!

De acordo com a directiva europeia 2002/96/CE para aparelhos eléctricos e electrón icos velhos, e com as respectivas realizações

nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.

Accumuladores/pilhas:

Li-Ion Li

lões de lítio:

Observar as indicações no capítulo “Transporte”,

Acumuladores/pilhas não devem ser deitados no lixo doméstico, nem no fogo nem na água. Acumuladores/pilhas devem ser recolhidos, reciclados ou eliminado s de forma ecológica.

Apenas países da União Europeia:

Acumuladores e pilhas defeituosos ou gastos devem ser reciclados conforme a directiva 91/157/CEE.
