MANUAL DE USUARIO PBL181PK Stayer

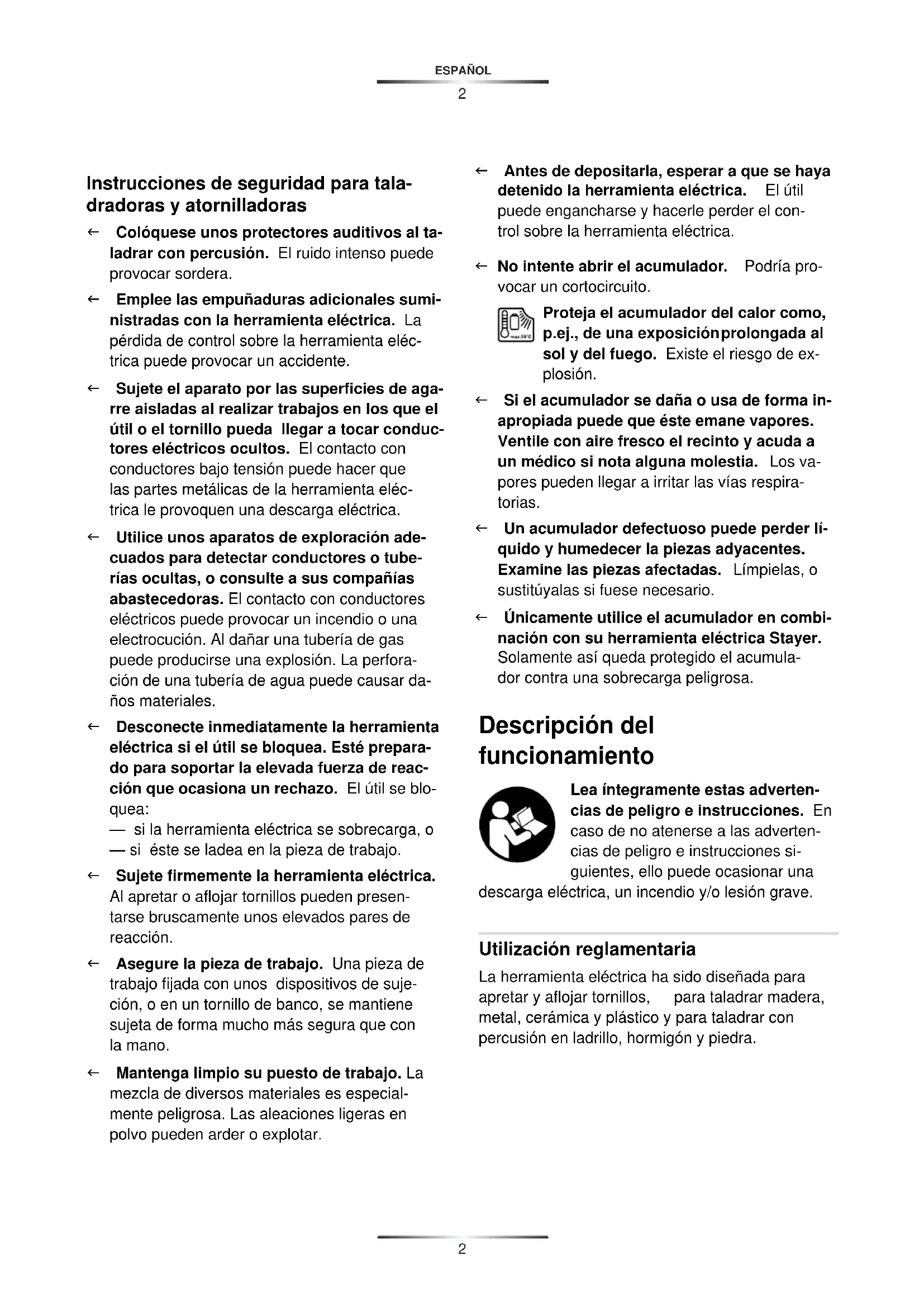

Instrucciones de seguridad para tala- dradoras y atornilladoras
← Colóquese unos protectores auditivos al taladrar con percusión. El ruido intenso puede provocar sordera.
← Emplee las empuñaduras adicionales suministradas con la herramienta eléctrica. La pérdida de control sobre la herramienta eléctrica puede provocar un accidente.
← Sujete el aparato por las superficies de agarre aisladas al realizar trabajos en los que el útil o el tornillo pueda llegar a tocar conductores eléctricos ocultos. El contacto con conductores bajo tensión puede hacer que las partes metálicas de la herramienta eléctrica le provoquen una descarga eléctrica.
Utilice unos aparatos de exploración adecuados para detectar conductores o tuberías ocultas, o consulte a sus compañías abastecedoras. El contacto con conductores eléctricos puede provocar un incendio o una electrocución. Al dañar una tubería de gas puede producirse una explosión. La perforación de una tubería de agua puede causar daños materiales.
← Desconecte inmediatamente la herramienta eléctrica si el útil se bloquea. Esté preparado para soportar la elevada fuerza de reacción que ocasiona un rechazo. El útil se bloquea:
— si la herramienta eléctrica se sobrecarga, o — si éste se ladea en la pieza de trabajo.
← Sujete firmemente la herramienta eléctrica.
Al apretar o aflojar tornillos pueden presentarse bruscamente unos elevados pares de reacción.
← Asegure la pieza de trabajo. Una pieza de trabajo fijada con unos dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano.
← Mantenga limpio su puesto de trabajo. La mezcla de diversos materiales es especialmente peligrosa. Las aleaciones ligeras en polvo pueden arder o explotar.
← Antes de depositarla, esperar a que se haya detenido la herramienta eléctrica. El útil puede engancharse y hacerle perder el control sobre la herramienta eléctrica.
← No intente abrir el acumulador. Podría provocar un cortocircuito.
Proteja el acumulador del calor como, p.ej., de una exposición prolongada al sol y del fuego. Existe el riesgo de explosión.
← Si el acumulador se daña o usa de forma inapropiada puede que éste emane vapores. Ventile con aire fresco el recinto y acuda a un médico si nota alguna molestia. Los vapores pueden llegar a irritar las vías respiratorias.
← Un acumulador defectuoso puede perder líquido y humedecer la piezas adyacentes. Examine las piezas afectadas. Límpielas, o sustitúyalas si fuese necesario.
← Únicamente utilice el acumulador en combinación con su herramienta eléctrica Stayer. Solamente así queda protegido el acumulador contra una sobrecarga peligrosa.
Descripción del funcionamiento
Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una
descarga eléctrica, un incendio y/o lesión grave.
Utilización reglamentaria
La herramienta eléctrica ha sido diseñada para apretar y aflojar tornillos, para taladrar madera, metal, cerámica y plástico y para taladrar con percusión en ladrillo, hormigón y piedra.
Componentes principales
La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada.
1 Punta de atornillar
2 Portabrocas de sujeción rápida
3 Anillo de ajuste para preselección del par
4 Selector de velocidad
5 Acumulador
6 Bombilla "Power Light"
7 Selector de sentido de giro
8 Interruptor de conexión/desconexión
9 Botón de extracción del acumulador
10 Indicador del estado de carga del acumulador
11 Botón de indicación de carga del acumulador
Información sobre ruidos y vibraciones
Fije unas medidas de se guridad adicionales para proteger al usuario de los efectos por vibraciones como por ejemplo: Mantenimiento de la herramienten lien-ta eléctrica y de los útiles, conservar ca tes las manos, organización de las secuencias de trabajo.
Declaración de conformidad
El que suscribe: STAYER IBÉRICA, S.A.
Con dirección: Calle Sierra de Cazorla, 7 Área Empresarial Andalucía - Sector1 28320 PINTO (MADRID) Tel.: +34 91 691 86 30 Fax: +34 91 691 91 72
CERTIFICA
Que las máquinas:
Tipo: Atornilladores a batería Modelo: BHL112K / PBL120K PBL211K / PBL141K / PBL142K / PBL143K / PBL181PK / PBL182PK / PBL183PK
Declaramos bajo nuestra responsabilidad, que el producto descrito bajo "Datos técnicos" está en conformidad con las normas o documentos normalizados siguientes: UNE EN 60745 de acuerdo con las regulaciones 2006/42/CE, 2004/108/CE.
Ramiro de la Fuente Director Manager
Carga del acumulador
← Únicamente use los cargadores que se detallan en la página con los accesorios. Sola-mente estos cargadores han sido especialmente adaptados a los acumuladores de iones de litio empleados en su herramienta eléctrica.
Observación: El acumulador se suministra parcialmente cargado. Con el fin de obtener la plena potencia del acumulador, antes de su primer uso, cárguelo completamente en el cargador.
El acumulador de iones de litio puede recargar-se siempre que se quiera, sin que ello merme su vida útil. Una interrupción del proceso de carga no afecta al acumulador.
ATENCIÓN
En caso de una desconexión automática de la herramienta
eléctrica no mantenga accionado el interruptor de conexión/desconexión. El acumulador podría dañarse.
Para desmontar el acumulador 5 presione el botón de extracción 9 y saque el acumulador hacia atrás de la herramienta eléctrica. No proceda con brusquedad.
Durante la carga del acumulador no es posible conectar la herramienta eléctrica.
El acumulador viene equipado con un sensor de temperatura NTC que solamente admite su recarga dentro del margen de temperatura entre 0°C y 45°C. De esta manera se alcanza un larga vida útil del acumulador.
Observe las indicaciones referentes a la eliminación.
Cambio de útil
← Antes de cualquier manipulación en la herramienta eléctrica (p.ej. en su mantenimiento, cambio de útil, etc.), así como al transportarla o guardarla, colocar en posición central el selector de sentido de giro. Vd. podría accidentarse en caso de un accionamiento fortuito del interruptor de conexión /desconexión.
Gire el portabrocas de sujeción rápida 2 en el sentido ①o suficiente, para poder alojar el útil. Inserte el útil.
Gire firmemente a mano, en el sentido②, el casquillo del portabrocas de sujeción rápida 2. El portabrocas queda enclavado así de forma automática.
Para desmontar el útil, es preciso desenclavar el portabrocas girando el casquillo en sentido contrario.
Aspiración de polvo y virutas
← El polvo de ciertos materiales como, pinturas que contengan plomo, ciertos tipos de made-ra y algunos minerales y metales, puede ser nocivo para la salud. El contacto y la inspiración de estos polvos pueden provocar en el usuario o en las personas circundantes reacciones alérgicas y/o enfermedades respiratorias.
Ciertos polvos como los de roble, encina y haya son considerados como cancerígenos, especialmente en combinación con los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera). Los materiales que contengan amianto solamente deberán ser procesados por especialistas.
- Observe que esté bien ventilado el puesto de trabajo.
- Se recomienda una mascarilla protectora con un filtro de la clase P2.
Observe las prescripciones vigentes en su país sobre los materiales a trabajar.
Operación
Puesta en marcha
Montaje del acumulador
← Solamente utilice acumuladores de iones de litio originales Stayer de la tensión indicada en la placa de características de su herramienta eléctrica. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio.
Colocar el selector del sentido de giro 7 en la posición central para evitar una conexión involuntaria. Insertar el acumulador 5 cargado en la empuñadura hasta que enclave de manera perceptible y quede enrasado con la empuñadura.
Ajuste del sentido de giro
Con el selector 7 puede invertirse el sentido de giro actual de la herramienta eléctrica. Esto no es posible, sin embargo, con el interruptor de conexión/desconexión 8 accionado.
Giro a derechas: Para taladrar y enroscar tornillos presionar hasta el tope hacia la izquierda el selector de sentido de giro 7.
Preselección del par de giro / Ajuste del modo de operación
Con el anillo de ajuste para la preselección del par 3 puede ajustar el par de giro precisado en 15 niveles diferentes. Si el ajuste es correcto, el útil se detiene en el momento en que la cabeza del tornillo quede enrasada con el material, o bien, al alcanzarse el par de giro ajustado.
Al desenroscar tornillos, puede que sea necesario ajustar un nivel de par más alto, o bien, seleccione el símbolo “Taladrar”.
Taladrar
Gire el selector 3 hacia la posición con el símbolo "Taladrar sin percutir".
En la posición "Taladrar" se desactiva el embrague limitador.
Taladrado con percusión (PBL183PK - PBL181PK - PBL182PK)
Gire el selector 3 hacia la posición con el símbolo "Taladrar con percusión".
En la posición "Percutir" se encuentra desactivado el embrague limitador disponiéndose en todo momento de la plena potencia.
Selector de velocidad mecánico
← Solamente accione el selector de velocidad 4 con la herramienta eléctrica detenida.
El selector de velocidad 4 permite ajustar 2 campos de revoluciones.
Velocidad :I
Campo de bajas revoluciones; para atornillar o realizar perforaciones grandes.
Velocidad II:
Campo de altas revoluciones, para perforaciones pequeñas.
Si el selector de velocidad 4 no pudiese girarse hasta el tope, gire ligeramente a mano el husillo.
Para la puesta en marcha de la herramienta eléctrica accionar y mantener en esa posición el interruptor de conexión/desconexión 8.
La bombilla 6 se enciende al presionar levemente, o del todo, el interruptor de conexión/desconexión 8, lo cual permite iluminar el área de trabajo en lugares con poca luz.
Para desconectar la herramienta eléctrica soltar el interruptor de conexión/desconexión 8.
Ajuste de las revoluciones (PBL211K-PBL143K-PBL141K-PBL142K PBL183PK-PBL181PK-PBL182PK)
Variando la presión ejercida sobre el interruptor de conexión/desconexión 8 puede Ud. regular de forma continua las revoluciones de la herramienta eléctrica.
Apretando levemente el interruptor de conexión/desconexión 8 se obtienen unas revoluciones bajas. Incrementando paulatinamente la presión van aumentando las revoluciones en igual medida.
Freno de marcha por inercia
Al soltar el interruptor de conexión/desconexión 8 se frena el portabrocas y con ello el útil que lleva montado.
Antes de soltar el interruptor de conexión/desconexión 8, espere a que el tornillo haya sido enroscado al ras con la superficie de la pieza de trabajo. De esta manera se evita que la cabeza del tornillo penetre en el material.
Pulsar 11 para ver estado de carga de la batería.
| LED Capacidad | |
| Luz verde | = 75% |
| Luz amarillo | 51-75% |
| Luz rojo | 26-50% |
Instrucciones para la operación
← Solamente aplique la herramienta eléctrica desconectada contra el tornillo. Los útiles en rotación pueden resbalar.
Consejos prácticos
En caso de trabajar prolongadamente a bajas revoluciones deberá refrigerarse la herramienta eléctrica dejándola funcionar aprox. 3 minutos a las revoluciones en vacío máximas.
Para taladrar en metal solamente usar brocas HSS (HSS=acero de corte rápido de alto rendimiento) bien afiladas y en perfecto estado. Brocas con la calidad correspondiente las encontrará en el programa de accesorios Stayer.
Antes de enroscar tornillos grandes y largos en materiales duros deberá taladrarse un agujero con el diámetro del núcleo de la rosca a una profundidad aprox. correspondiente a ^2/_3 de la longitud del tornillo.
Mantenimiento y servicio
Mantenimiento y limpieza
← Antes de cualquier manipulación en la herramienta eléctrica (p.ej. en su mantenimiento, cambio de útil, etc.), así como al transportarla o guardarl a, colocar en posición central el selector de sentido de giro.
Vd. podría accidentarse en caso de un accionamiento fortuito del interruptor de conexión/desconexión.
← Mantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajar con eficacia y seguridad.
Si el acumulador fuese inservible diríjase a un servicio técnico autorizado para herramientas eléctricas Stayer.
Si a pesar de los esmerados procesos de fabricación y control, la herramienta eléctrica llegase a averiarse, la reparación deberá encargarse a un servicio técnico autorizado para herramientas eléctricas Stayer.
Transporte
El acumulador ha sido ensayado conforme al manual UN ST/SG/AC.10/11/Rev.4 Parte III, Subinciso 38.3. Dispone de una eficaz protección contra una sobrepresión o cortocircuito interior, así como de unos dispositivos contra la rotura forzada o corrientes inversas peligrosas. La cantidad equivalente de litio que contiene el acumulador es inferior a los valores límite pertinentes. Es por ello, por lo que el acumulador, tanto si va suelto como si va montado en el aparato, no está sujeto a la s directivas nacionales e internacionales sobre el transporte de mercancías peligrosas. Sin embargo, esto si puede ser de relevancia, si son varios los acumuladores transportados. En este caso puede que sea imperativo cumplir ciertas exigencias (p.ej. en el embalaje).
Eliminación
Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.
Sólo para los países de la UE:
¡No arroje las herramientas eléctricas a la basura!
Conforme a la Directriz Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacio-
nal, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.
Acumuladores/pilas:
Observe las indicaciones comprendidas en el apartado "Transporte"
No arroje los acumuladores/pilas a la basura, ni al fuego, ni al agua. Los acumuladores/pilas deberán guardarse y reciclarse o eliminarse de manera ecológica.
Sólo para los países de la UE:
Conforme a la directriz 91/157/CEE deberán reciclarse los acumuladores/pilas defectuosos o agotados.
