MANUAL DE UTILIZADOR Pure 740 HSM

INSTRUÇÕES DE OPERAÇÃO

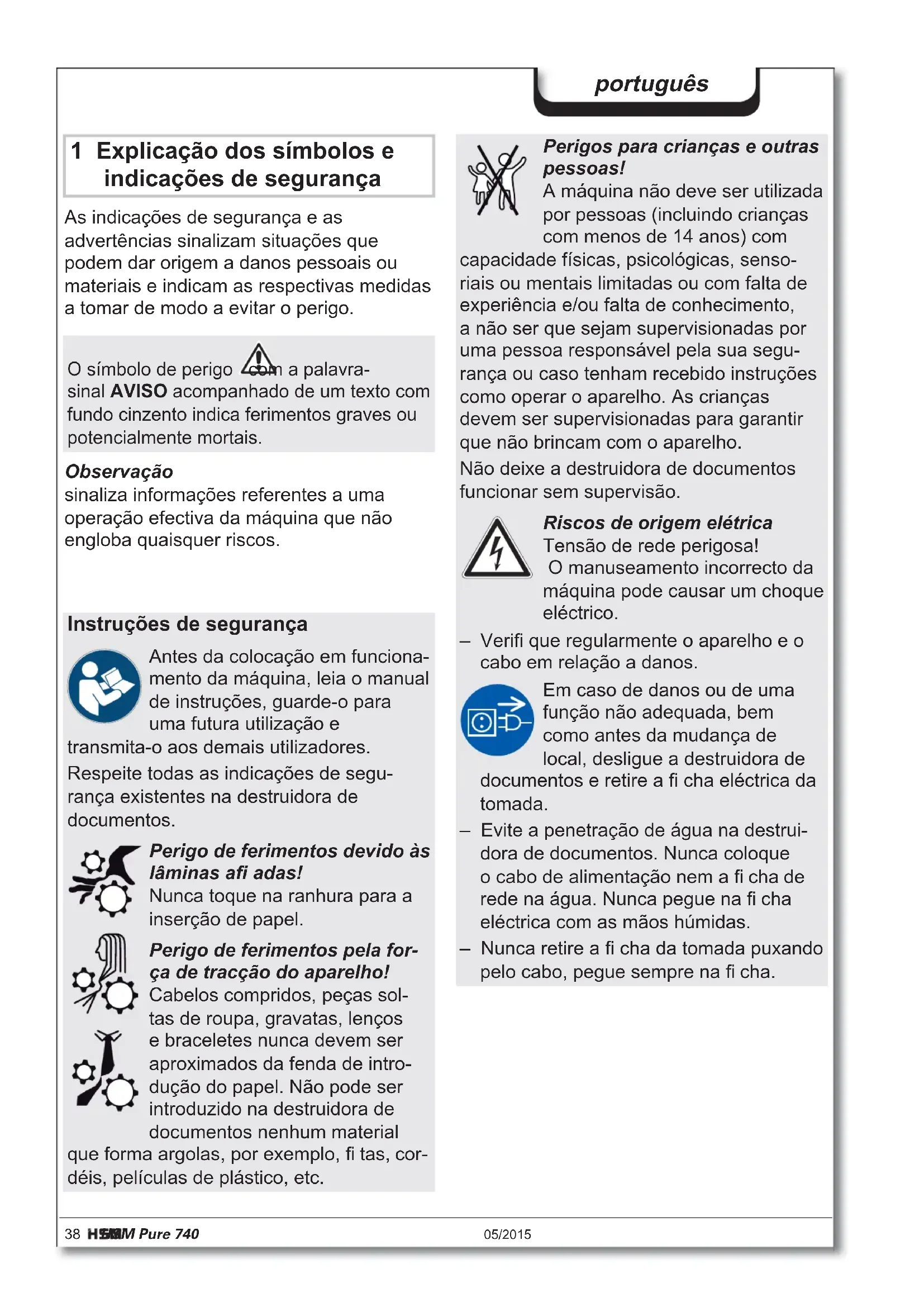

Peso 50 kg 56 kg Velocidad de corte 70 mm/s 60 mm/s Anchura de entrada 400 mm Conexión 230 V, 50 Hz 120 V, 60 Hz 220 V, 60 Hz Consumo de potencia con número máx. de hojas 590 W Modo de servicio Funcionamiento continuo Condiciones ambientales durante el fun- cionamiento: Temperatura Humedad relativa del aire Altura sobre el nivel del mar de -10 °C a +25 °C máx. 90 %, sin condensación máx. 2.000 m Medidas A x P x H (mm) 620 x 487 x 889 Volumen del depósito para recortes 145 l Nivel de emisión de ruidos (Marcha en vacío / carga) 56 dB(A) / 59-63 dB(A)38 HSM Pure 740 05/2015 português 1 Explicação dos símbolos e indicações de segurança As indicações de segurança e as advertências sinalizam situações que podem dar origem a danos pessoais ou materiais e indicam as respectivas medidas a tomar de modo a evitar o perigo. Observação sinaliza informações referentes a uma operação efectiva da máquina que não engloba quaisquer riscos. O símbolo de perigo com a palavra- sinal AVISO acompanhado de um texto com fundo cinzento indica ferimentos graves ou potencialmente mortais. Instruções de segurança Antes da colocação em funciona- mento da máquina, leia o manual de instruções, guarde-o para uma futura utilização e transmita-o aos demais utilizadores. Respeite todas as indicações de segu- rança existentes na destruidora de documentos. Perigo de ferimentos devido às lâminas afi adas! Nunca toque na ranhura para a inserção de papel. Perigo de ferimentos pela for- ça de tracção do aparelho! Cabelos compridos, peças sol- tas de roupa, gravatas, lenços e braceletes nunca devem ser aproximados da fenda de intro- dução do papel. Não pode ser introduzido na destruidora de documentos nenhum material que forma argolas, por exemplo, fi tas, cor- déis, películas de plástico, etc. Perigos para crianças e outras pessoas! A máquina não deve ser utilizada por pessoas (incluindo crianças com menos de 14 anos) com capacidade físicas, psicológicas, senso- riais ou mentais limitadas ou com falta de experiência e/ou falta de conhecimento, a não ser que sejam supervisionadas por uma pessoa responsável pela sua segu- rança ou caso tenham recebido instruções como operar o aparelho. As crianças devem ser supervisionadas para garantir que não brincam com o aparelho. Não deixe a destruidora de documentos funcionar sem supervisão. Riscos de origem elétrica Tensão de rede perigosa! O manuseamento incorrecto da máquina pode causar um choque eléctrico. – Verifi que regularmente o aparelho e o cabo em relação a danos. Em caso de danos ou de uma função não adequada, bem como antes da mudança de local, desligue a destruidora de documentos e retire a fi cha eléctrica da tomada. – Evite a penetração de água na destrui- dora de documentos. Nunca coloque o cabo de alimentação nem a fi cha de rede na água. Nunca pegue na fi cha eléctrica com as mãos húmidas. – Nunca retire a fi cha da tomada puxando pelo cabo, pegue sempre na fi cha.05/2015 HSM Pure 740 39 português

Utilização adequada, garantia O tempo de garantia para a destruidora de documentos é de 2 anos. Existe uma garan- tia independente da garantia principal para os veios de corte em aço maciço HSM das destruidoras de documentos que abrange toda a vida útil do aparelho (HSM Lifetime Warranty). A garantia não inclui o desgaste natural, danos por manuseio não adequado ou intervenções realizadas por terceiros. A HSM garante o fornecimento das peças de substituição até 10 anos após o fi m da produção do modelo. A destruidora de documentos destina-se à destruição de papel e de pequenas quan- tidades de CD/DVD e cartões de crédito/ clientes. O mecanismo de corte robusto é insensível a agrafos e clipes. Elementos de operação e indicação Indicações Recipiente cheio Indicações Operacional IndicaçõesMec. de corte bloqueadoPorta aberto / Elemento de segurança premido Botão de operação Botão de inversão 3 Vista geral 1 Porta 2 Instruções de segurança 3 Barreira luminosa 4 Elemento de operação e indicação 5 Elemento de segurança 6 Chapa de características 7 Interruptor de alimentação 1 2 3 4 5 6 740 HSM Pure 740 05/2015 português

Colocação em funcionamento AVISO Tensão de rede peri- gosa! O manuseamento incorrecto da máquina pode causar um choque eléctrico. – Utilize o aparelho apenas em espaços interiores secos. Nunca opere o apare- lho em espaços com elevada humidade ou à chuva. – Mantenha o aparelho, o cabo e a fi cha longe de chamas ou de superfícies quentes. As fendas de ventilação têm de estar desobstruídas e, no mínimo, 5 cm afastadas da parede ou dos móveis. – Tenha atenção para que a fi cha eléctrica esteja facilmente acessível. – Antes da introdução da fi cha na tomada, verifi que se a tensão e a frequência da sua rede eléctrica coincidem com as indicações na chapa de características. 5 Operação

• Pôr em “I” o interruptor de rede no lado traseiro da destruidora de documentos.

• Prima o botão de operação. A indicação “Operacional” acende-se. Ligar a destruidora de documentos Destruir papel

• Introduzir o papel no centro da ranhura para a inserção de papel. O processo de corte é iniciado mediante a fotocélula na fenda de introdução do papel. Por isso, no caso de tiras de papel estreitas, tenha atenção para que estas sejam detecta- das pela fotocélula. 3 segundos depois da barreira luminosa na abertura para a inserção de papel voltar a estar desobstruída, o mecanismo de corte é automaticamente desligado e a destruidora de documentos comuta para standby.

• Conecte o cabo fornecido na parte de trás da destruidora de documentos e introduza a fi cha numa tomada adequa- damente instalada.05/2015 HSM Pure 740 41 português

• Prima o botão de operação. A indicação “Operacional” apaga-se.

• Pôr em „0“ o interruptor de rede no lado traseiro da destruidora de documentos. Desligar o destruidora de documentos

• Introduza apenas um CD/DVD no centro da abertura de inserção. AVISO Tensão de rede perigosa! Dependendo do tipo de material podem ser projetados fragmen- tos de CDs para fora do mecanismo de corte, dando origem a ferimentos ao nível dos olhos.

• Por isso, use óculos de protecção. Destruir CDs Observação: Para uma separação clara dos materiais destruídos, existe a possibilidade de utilizar o saco para CDs forne- cido.

• Modo permanente Função: O mecanismo de corte funciona de modo ininterrupto. Quando não se introduz material durante 2 minutos, o mecanismo de corte desliga-se e a destruidora de documentos comuta para standby. Início: Prima o botão de operação durante 3 segundos. Cancelamento atempado: Prima o botão de operação.

• Modo stand by Função: 2 minutos após a última colocação de papel, todos os consumidores desneces- sários são desligados. A indicação “Operacional” pisca por breves instantes em intervalos regulares. Durante a colocação de papel, a destruidora de documentos liga-se automa- ticamente. Outros modos de funcionamento

• Introduza apenas um cartão no centro da abertura de inserção. Tenha em con- sideração o meio ambiente e elimine individualmente os diversos materiais. Destruir cartões de crédito e de clientes42 HSM Pure 740 05/2015 português 6 Eliminação de falhas Observação: O elemento de segurança está equipado com uma protecção contra contacto. A destruidora de documentos desliga-se quando o elemento de segurança é pressionado durante o processo de destruição. Indica- ção Avaria Eliminação da avaria Sempre aceso Acumu- lação de papel Introduziu demasiado papel de uma vez. O mecanismo de corte funciona alguns segundos para trás e empurra o papel para fora.

• Eventualmente, prima ainda o botão de inversão “R” para remover a pilha de papel.

• Divida a pilha de papel ao meio.

• Introduza o papel progressivamente. Sobre- carga

• O motor sofreu uma sobrecarga. Antes da nova colocação em funcionamento, deixe a destruidora de documentos arrefecer durante aprox. 15 - 20 minutos. Luz inter- mitente Indicação geral de avaria

Surgiu um erro durante a destruição do papel. Puxe o papel para fora da fenda de alimentação, de modo a que a barreira fotoeléctrica fi que desobstruída. Reci- piente do material cortado cheio

• Esvazie o recipiente do material cortado. Observação: Se premir o botão de inversão antes de remover o recipiente, uma parte do material cortado é puxado de volta para o mecanismo cortador e não cai para o interior da destruidora de documentos. Porta aberto

• Fechar a porta de frente. Elemento de segu- rança premido

• Não pressione o elemento de segurança.05/2015 HSM Pure 740 43 português 7 Limpeza e conservação 8 Eliminação / reciclagem Os aparelhos eléctricos e electró- nicos antigos ainda contêm vários materiais preciosos. Parcialmente, também contêm substâncias prejudiciais necessárias para o funcionamento e a segurança. Em caso de eliminação ou manutenção incor- recta, os mesmos podem ser prejudiciais para a saúde e para o meio ambiente. Nunca coloque os aparelhos antigos no lixo. Para isso, respeite as prescrições actual- mente válidas e utilize os locais de recolha para a devolução e reciclagem de apare- lhos antigos eléctricos e electrónicos. Entregue também todos os materiais de embalagem para uma eliminação ecológica. 9 Volume do fornecimento

• Destruidora de documentos embalada em cartão

• Cabo de ligação à rede

• Instruções de operação Acessórios

• 10 sacos de dobra lateral Nº. de pedido 1.442.995.110

• Garrafa óleo especial para bloco de corte (250 ml), Nº. de pedido 1.235.997.403 Endereços da assistência técnica ver página 160. Limpe a destruidora de documentos ape- nas com um pano macio e uma solução de água e sabão suave. Durante a limpeza não pode penetrar água no aparelho. Corte em partículas: Lubrifi que o mecanismo de corte em caso de diminuição da capacidade de corte, ruídos ou cada vez que esvaziar o recipiente do material cortado. Para isso, utilize apenas óleo especial para blocos de corte HSM:

• Pulverize óleo especial em toda a largura dos veios de corte através da abertura para papel.

• Deixe o mecanismo cortador funcionar sem colocar papel durante aprox. 10 seg. no modo permanente. O pó e as partículas de papel despren- dem. AVISO Tensão de rede perigosa! O manuseamento incorrecto da máquina pode causar um choque eléctrico. Desligue a destruidora de documentos e retire a fi cha eléctrica da tomada antes de uma eventual mudança de local ou limpeza. Os trabalhos de assistência técnica relacionados com a remoção de coberturas de caixa, apenas devem ser efectuados pela assistência a cliente da HSM e por técnicos da assistência dos nossos parceiros de contrato. Endereços da assistência técnica, ver página 160.44 HSM Pure 740 05/2015 português A destruidora de documentos cumpre a legislação comunitária aplicável em termos de harmonização:

• Diretiva 2006/95/CE «baixa tensão»

• Diretiva 2004/108/CE relativa à compatibilidade eletromagnética

• Diretiva 2011/65/UE respeitante à restrição do uso de determinadas substâncias perigosas em equipamentos elétricos e eletrónicos A declaração de conformidade UE pode ser solicitada ao fabricante. 10 Dados técnicos

• A quantidade máxima das folhas (DIN A4, 70 g/m² ou 80 g/m²), inseridas ao comprido, que são cortadas numa pas- sagem. A determinação dos dados de potência indicados ocorre com um novo mecanismo de corte lubrifi cado a óleo e com motor frio. Uma tensão de rede mais fraca ou uma outra frequência de rede diferente da indicada pode levar a uma capacidade de corte de folhas mais baixa e a ruídos de trabalho mais elevados. Dependendo da estrutura e das características do papel e do tipo da introdução, a capacidade de corte de papel pode divergir. Tipo de corte Corte de tiras Corte de partículas Tamanho de corte (mm) 5,8 3,9 4,5 x 30 Nível de segurança DIN 66399 P-2 / O-2 T-2 / E-2 P-2 / O-2 T-2 / E-2 P-4 / O-3 T-4 / E-3 F-1 Potência de corte* (folha), DIN A4 80 g/m
