MANUAL DE UTILIZADOR ZDT16016FA ZANUSSI

Manual de instruções 57

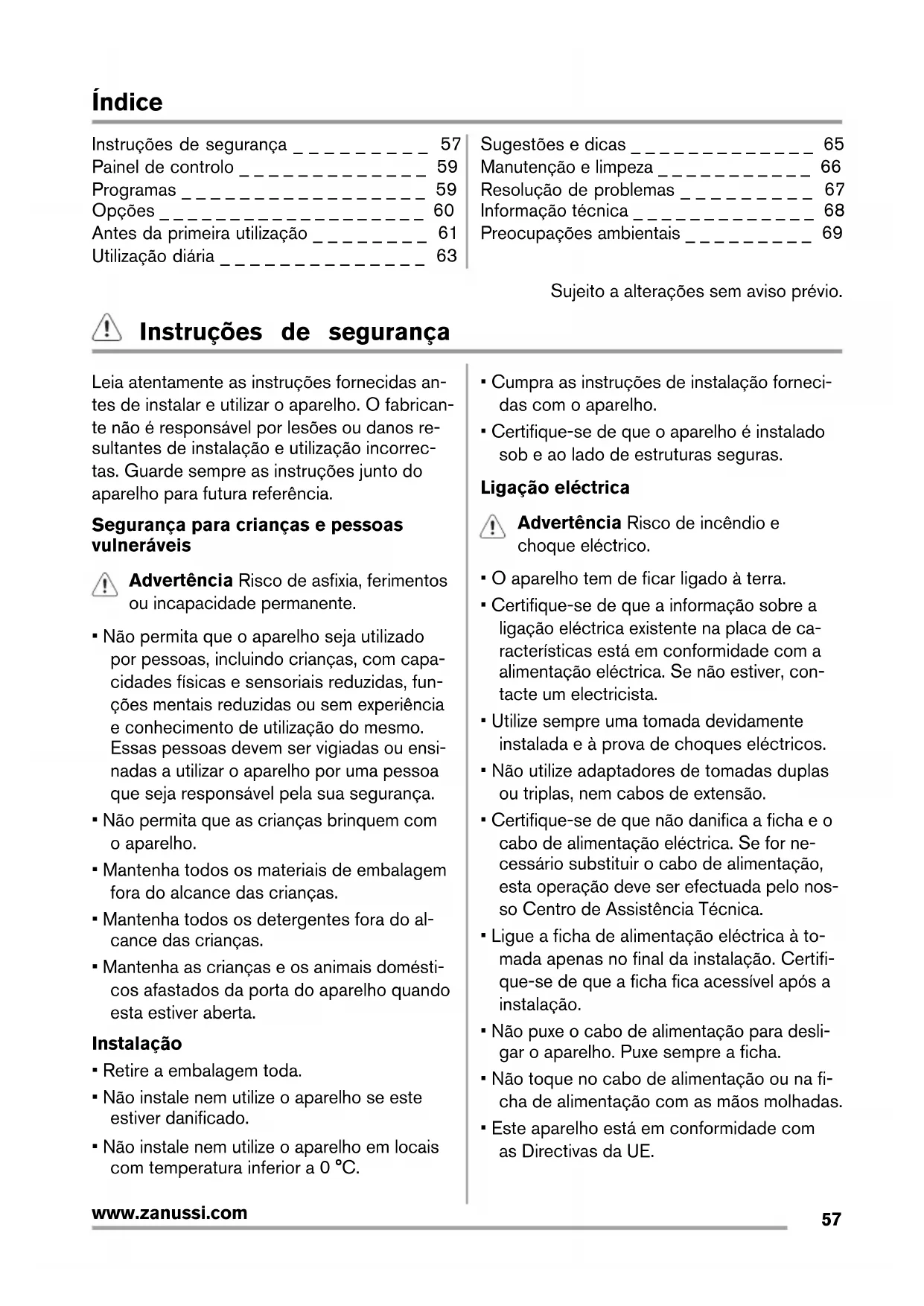

www.zanussi.comÍndice Instruções de segurança _ _ _ _ _ _ _ _ _ 57 Painel de controlo _ _ _ _ _ _ _ _ _ _ _ _ _ 59 Programas _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 59 Opções _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 60 Antes da primeira utilização _ _ _ _ _ _ _ _ 61 Utilização diária _ _ _ _ _ _ _ _ _ _ _ _ _ _ 63 Sugestões e dicas _ _ _ _ _ _ _ _ _ _ _ _ _ 65 Manutenção e limpeza _ _ _ _ _ _ _ _ _ _ _ 66 Resolução de problemas _ _ _ _ _ _ _ _ _ 67 Informação técnica _ _ _ _ _ _ _ _ _ _ _ _ _ 68 Preocupações ambientais _ _ _ _ _ _ _ _ _ 69 Sujeito a alterações sem aviso prévio. Instruções de segurança Leia atentamente as instruções fornecidas an- tes de instalar e utilizar o aparelho. O fabrican- te não é responsável por lesões ou danos re- sultantes de instalação e utilização incorrec- tas. Guarde sempre as instruções junto do aparelho para futura referência. Segurança para crianças e pessoas vulneráveis Advertência Risco de asfixia, ferimentos ou incapacidade permanente.

• Não permita que o aparelho seja utilizado por pessoas, incluindo crianças, com capa- cidades físicas e sensoriais reduzidas, fun- ções mentais reduzidas ou sem experiência e conhecimento de utilização do mesmo. Essas pessoas devem ser vigiadas ou ensi- nadas a utilizar o aparelho por uma pessoa que seja responsável pela sua segurança.

• Não permita que as crianças brinquem com o aparelho.

• Mantenha todos os materiais de embalagem fora do alcance das crianças.

• Mantenha todos os detergentes fora do al- cance das crianças.

• Mantenha as crianças e os animais domésti- cos afastados da porta do aparelho quando esta estiver aberta. Instalação

• Retire a embalagem toda.

• Não instale nem utilize o aparelho se este estiver danificado.

• Não instale nem utilize o aparelho em locais com temperatura inferior a 0 °C.

• Cumpra as instruções de instalação forneci- das com o aparelho.

• Certifique-se de que o aparelho é instalado sob e ao lado de estruturas seguras. Ligação eléctrica Advertência Risco de incêndio e choque eléctrico.

• O aparelho tem de ficar ligado à terra.

• Certifique-se de que a informação sobre a ligação eléctrica existente na placa de ca- racterísticas está em conformidade com a alimentação eléctrica. Se não estiver, con- tacte um electricista.

• Utilize sempre uma tomada devidamente instalada e à prova de choques eléctricos.

• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.

• Certifique-se de que não danifica a ficha e o cabo de alimentação eléctrica. Se for ne- cessário substituir o cabo de alimentação, esta operação deve ser efectuada pelo nos- so Centro de Assistência Técnica.

• Ligue a ficha de alimentação eléctrica à to- mada apenas no final da instalação. Certifi- que-se de que a ficha fica acessível após a instalação.

• Não puxe o cabo de alimentação para desli- gar o aparelho. Puxe sempre a ficha.

• Não toque no cabo de alimentação ou na fi- cha de alimentação com as mãos molhadas.

• Este aparelho está em conformidade com as Directivas da UE.

www.zanussi.comLigação à rede de abastecimento de água

• Certifique-se de que não danifica as man- gueiras de água.

• Antes de ligar o aparelho a canos novos ou canos que não sejam usados há muito tem- po, deixe sair água até sair limpa.

• Na primeira utilização do aparelho, certifi- que-se de que não há fugas de água.

• A mangueira de entrada de água possui uma válvula de segurança e um revestimen- to com um cabo de alimentação no seu in- terior. Advertência Voltagem perigosa.

• Se a mangueira de entrada de água estiver danificada, desligue imediatamente a ficha da tomada eléctrica. Contacte a Assistência Técnica para substituir a mangueira de en- trada de água. Utilização

• Este aparelho destina-se exclusivamente a utilizações domésticas ou semelhantes, tais como: – Áreas de cozinha destinadas ao pessoal em lojas, escritórios e outros ambientes de trabalho – Turismo rural – Utilização por clientes de hotéis, motéis e outros ambientes hoteleiros – Ambientes hoteleiros tipo residencial. Advertência Risco de ferimentos, queimaduras, choque eléctrico ou incêndio.

• Não altere as especificações deste apare- lho.

• Coloque as facas e todas as cutelarias de ponta afiada no cesto de talheres com as pontas viradas para baixo ou na horizontal.

• Para evitar quedas, não deixe a porta do aparelho aberta sem supervisão.

• Não se sente nem se apoie na porta aberta.

• Os detergentes de máquina de lavar loiça são perigosos. Cumpra as instruções de se- gurança existentes na embalagem do deter- gente.

• Não beba a água do aparelho, nem a utilize para qualquer outro fim.

• Não retire a loiça do aparelho enquanto o programa não estiver concluído. Pode ainda haver detergente na loiça.

• O aparelho pode libertar vapor quente se abrir a porta quando um programa estiver em funcionamento.

• Não coloque produtos inflamáveis ou objec- tos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho.

• Não utilize jactos de água ou vapor para limpar o aparelho. Eliminação Advertência Risco de ferimentos e asfixia.

• Desligue o aparelho da alimentação eléctri- ca.

• Corte o cabo de alimentação eléctrica e eli- mine-o.

• Remova o trinco da porta para evitar que crianças ou animais de estimação possam ficar aprisionados no interior do aparelho. Assistência Técnica

• Contacte a Assistência Técnica se for ne- cessário reparar o aparelho. Recomenda- mos que utilize apenas peças originais.

• Quando contactar a Assistência Técnica, certifique-se de que dispõe da seguinte in- formação, que pode encontrar na placa de características. Modelo: PNC: Número de série:

Botão On/Off (ligar/desligar)

Botão de Programa (descer)

Botão de Início Diferido

Indicadores Indicadores Descrição Indicador de falta de sal. Está desligado durante o funcionamento dos programas. Indicador de falta de abrilhantador. Está desligado durante o funcionamento dos pro- gramas. Indicador de fim. Programas Programa Nível de sujidade Tipo de carga Fases do programa Opções P1 Rinse and Hold

Tudo Pré-lavagem P2 Intensive Sujidade intensa Faianças, talheres, tachos e panelas Pré-lavagem Lavagem a 70 °C Enxaguamentos Secagem Multitab Meia carga P3 AUTOMATIC

Tudo Faianças, talheres, tachos e panelas Pré-lavagem Lavagem entre 45 °C e 70 °C Enxaguamentos Secagem Multitab P4 Quick A30 Min

Sujidade recente Faianças e talheres Lavagem a 60 °C Enxaguamento Multitab P5 Eco

Sujidade normal Faianças e talheres Pré-lavagem Lavagem a 50 °C Enxaguamentos Secagem Multitab Meia carga P6 Delicate Sujidade normal ou ligeira Faianças e vidros delica- dos Lavagem a 45 °C Enxaguamentos Secagem Multitab

www.zanussi.comPrograma Nível de sujidade Tipo de carga Fases do programa Opções P7 Plate warmer

loiça e que saiam odores desagradáveis do aparelho. Não utilize detergente com este programa.

2) O aparelho detecta o nível de sujidade e a quantidade de loiça nos cestos. Ajusta automaticamente a

temperatura e a quantidade de água, o consumo de energia e a duração do programa.

3) Este programa destina-se à lavagem de uma carga com sujidade recente. Proporciona bons resultados

de lavagem em pouco tempo.

4) Com este programa, terá o consumo de água e energia mais eficiente para faianças e talheres com

sujidade normal. (Este é o programa standard para testes.)

5) Este programa aquece pratos para utilizar em seguida e retira pó de pratos que já não são usados há

muito tempo. Não utilize detergente com este programa. Valores de consumo Programa

1) A pressão e a temperatura da água, as variações da corrente eléctrica, as opções e a quantidade de loiça

podem alterar estes valores. Informação para teste Para obter a informação necessária para testes de desempenho, por favor envie um e-mail pa- ra: info.test@dishwasher-production.com Anote o número do produto (PNC) indicado na placa de características. Opções Meia carga Active ou desactive esta opção antes de iniciar um programa. Não pode activar ou desactivar esta opção durante o funcionamen- to de um programa. Seleccione esta opção quando pretender lavar uma pequena quantidade de loiça. Esta opção diminui a duração do programa e o consumo de energia e água. Carregue o cesto inferior e o cesto superior e coloque uma quantidade de detergente inferi- or ao normal. Multitab Active esta opção apenas quando utilizar pas- tilhas de detergente combinadas.

www.zanussi.comEsta opção desactiva o uso de abrilhantador e sal. Os indicadores correspondentes ficam desligados. A duração do programa pode aumentar. Como activar a opção Multitab

Prima - o indicador correspondente acende-se. Se deixar de utilizar pastilhas de detergente combinadas, execute estes passos antes de começar a utilizar detergente, abrilhantador e sal para máquinas de lavar loiça em separado:

1. Regule o amaciador da água para o nível

2. Certifique-se de que o depósito de sal e o

distribuidor de abrilhantador estão cheios.

3. Inicie o programa mais curto que tenha fa-

se de enxaguamento e não coloque deter- gente nem loiça.

4. Regule o amaciador da água para a dureza

da água da sua área.

5. Regule a quantidade de abrilhantador a li-

bertar. Active ou desactive a opção Multitab an- tes de iniciar um programa. Não pode ac- tivar ou desactivar a opção durante o funcio- namento de um programa. Sinais sonoros O aparelho emite sinais sonoros quando de- tecta uma anomalia. Não é possível desactivar este sinal sonoro. Também existe um sinal sonoro que pode ser emitido quando um programa termina. Este si- nal sonoro está desactivado por predefinição, mas é possível activá-lo. Como activar o sinal sonoro de fim de programa

1. Prima o botão On/Off (ligar/desligar) para

activar o aparelho. Certifique-se de que o aparelho está no modo de selecção; con- sulte “Seleccionar e iniciar um programa”.

Mantenha os botões e premidos em simultâneo até que os indicadores

Os indicadores e apagam-se.

O indicador continua a piscar.

• O visor apresenta a definição actual. Sinal sonoro ligado (on). Sinal sonoro desligado (off).

Prima para mudar a definição.

5. Prima o botão On/Off (ligar/desligar) para

desactivar o aparelho e confirmar a defini- ção. Antes da primeira utilização

1. Certifique-se de que o nível definido cor-

responde à dureza da água na sua área. Caso contrário, regule o nível da dureza da água. Contacte os serviços de abasteci- mento de água locais para saber qual é a dureza da água na sua área.

4. Abra a torneira da água.

5. É possível que fiquem resíduos no apare-

lho. Inicie um programa para removê-los. Não utilize detergente e não coloque loiça nos cestos.

www.zanussi.comRegular o amaciador da água Dureza da água Regulação do amaciador da água Graduação alemã (°dH) Graduação francesa (°fH) mmol/l Graduação graus Nível

1) Posição de fábrica.

2) Não utilize sal neste nível.

Como ajustar o nível do amaciador da água

1. Prima o botão On/Off (ligar/desligar) para

activar o aparelho. Certifique-se de que o aparelho está no modo de selecção; con- sulte “Seleccionar e iniciar um programa”.

Mantenha os botões e premidos em simultâneo até que os indicadores

Os indicadores dos botões

O indicador do botão continua a piscar.

• O visor apresenta a regulação actual do amaciador da água, por exemplo,

Prima o botão repetidamente para alte- rar a definição.

5. Prima o botão On/Off (ligar/desligar) para

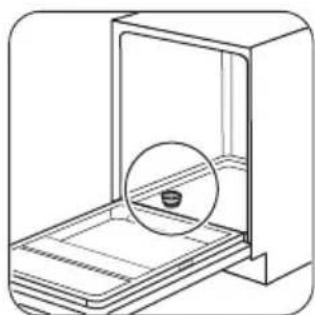

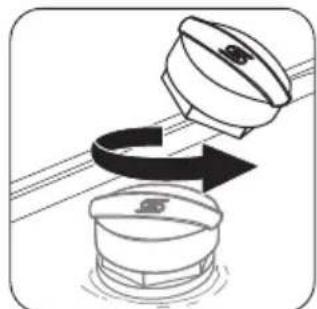

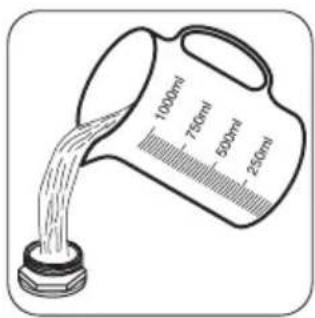

desactivar o aparelho e confirmar a defini- ção. Encher o depósito de sal Cuidado É possível que saia água e sal do depósito de sal quando estiver a enchê-lo. Risco de corrosão. Para o evitar, inicie um programa depois de encher o depósito de sal.

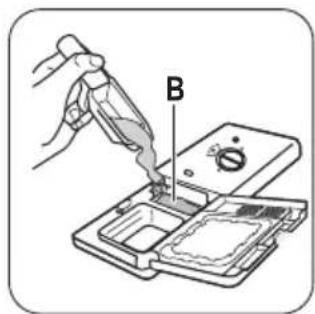

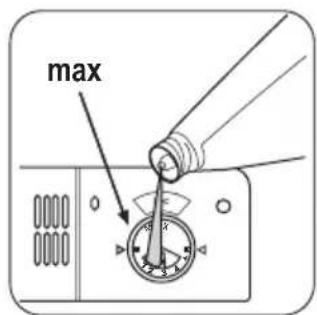

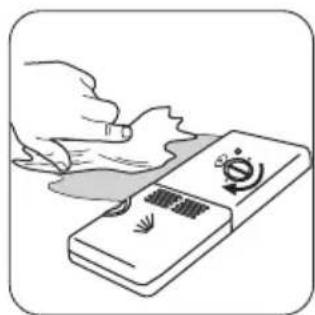

Para ajustar a quantidade de abrilhantador li- bertado, rode o selector para uma posição entre 1 (quantidade menor) e 4 (quantidade maior). Utilização diária

1. Abra a torneira da água.

2. Prima o botão Ligar/Desligar para activar o

aparelho. Certifique-se de que o aparelho está no modo de selecção. Consulte "SE-

para o tipo de loiça e sujidade.

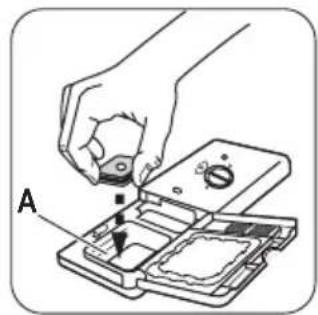

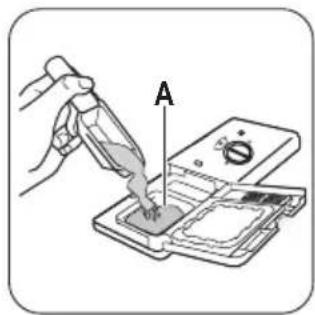

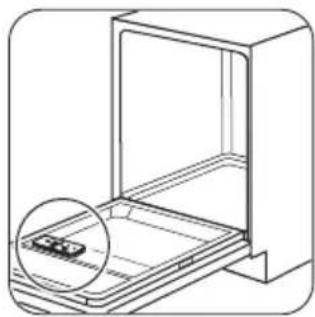

Coloque o detergen- te em pó ou pastilha no compartimento (A).

Se o programa tiver uma fase de pré-la- vagem, coloque uma pequena quantidade de detergente no compartimento (B).

Seleccionar e iniciar um programa Função Auto Off Para diminuir o consumo de energia, esta fun- ção desactiva automaticamente o aparelho al- guns minutos após:

• A porta não foi fechada para iniciar um pro- grama.

• O programa terminou. Modo de selecção Para algumas definições, é necessário que o aparelho esteja no modo de selecção. O aparelho está no modo de selecção quan- do, após a activação, o visor apresenta o pro- grama P5. Se o painel de comandos não apresentar este estado, prima CANCEL. O visor apresenta o programa P5. Iniciar um programa sem início diferido

1. Abra a torneira da água.

2. Prima o botão On/Off (ligar/desligar) para

activar o aparelho. Certifique-se de que o aparelho está no modo de selecção.

3. Prima um dos botões de programa até que

o visor apresente o número do programa que desejar iniciar.

• Após alguns segundos, o visor apresen- ta a duração do programa.

4. Seleccione as opções aplicáveis.

5. Feche a porta do aparelho e o programa

inicia. Iniciar um programa com início diferido

• O indicador de início diferido acende- -se.

3. Feche a porta do aparelho. A contagem

decrescente é iniciada.

• Quando a contagem decrescente termi- nar, o programa inicia. Abrir a porta do aparelho durante o funcionamento Se abrir a porta, o aparelho pára de funcionar. Quando fechar a porta, o aparelho continua a partir do ponto de interrupção. Cancelar o programa

1. Mantenha o botão CANCEL premido até

www.zanussi.comCertifique-se de que existe detergente no distribuidor de detergente antes de iniciar um novo programa. Cancelar o início diferido com a contagem decrescente já iniciada Quando cancelar um início diferido, terá de seleccionar o programa e as opções nova- mente.

1. Mantenha o botão CANCEL premido até

que o visor apresente P5. No fim do programa Quando o programa terminar, o display mostra 0:00.

1. Prima o botão On/Off (ligar/desligar) ou

aguarde que a função Auto Off desactive o aparelho automaticamente.

2. Feche a torneira da água.

• Permita que a loiça arrefeça antes de a reti- rar do aparelho. A loiça quente danifica-se facilmente.

• Retire primeiro a loiça do cesto inferior e só depois a do cesto superior.

• Pode haver água nas partes laterais e na porta do aparelho. O aço inoxidável arrefece mais rapidamente do que os pratos. Sugestões e dicas Descalcificador da água A água mais dura contém uma grande quanti- dade de minerais que podem danificar o apa- relho e piorar o resultado da lavagem. O des- calcificador da água neutraliza estes minerais. O sal para máquinas de lavar loiça mantém o descalcificador da água limpo e em boas con- dições. É importante definir o nível correcto do descalcificador da água. Isto garante que é utilizada a quantidade correcta de água e sal para máquinas de lavar loiça. Utilizar sal, abrilhantador e detergente

• Utilize apenas sal, abrilhantador e detergen- te próprios para máquina de lavar loiça. Ou- tros produtos podem danificar o aparelho.

• O abrilhantador ajuda a secar a loiça sem riscos e manchas durante a fase de enxa- guamento.

• As pastilhas de detergente combinadas contêm detergente, abrilhantador e outros agentes. Certifique-se de que as pastilhas que utiliza são apropriadas para a dureza da água na sua área. Consulte as instruções das embalagens dos produtos.

• As pastilhas de detergente não se dissol- vem totalmente nos programas curtos. Para evitar resíduos de detergente na loiça, reco- mendamos que utilize as pastilhas apenas com programas longos. Não utilize mais do que a quantidade cor- recta de detergente. Consulte as instru- ções da embalagem do detergente. Colocar loiça nos cestos Consulte o folheto fornecido para ver exemplos de colocação de loiça nos ces- tos.

• Utilize o aparelho apenas para lavar loiça que pode ser lavada na máquina.

• Não coloque loiça de madeira, marfim, alu- mínio, estanho ou cobre no aparelho.

• Não coloque itens que possam absorver água na máquina (esponjas, panos domésti- cos).

• Remova os resíduos de comida da loiça.

• Para remover facilmente resíduos de ali- mentos queimados, coloque os pratos e os tachos de molho antes de os colocar no aparelho.

• Coloque as peças ocas (chávenas, copos e panelas) com a abertura para baixo.

• Certifique-se de que os talheres e os pratos não ficam colados. Misture colheres com outros talheres.

• Certifique-se de que os copos não tocam noutros copos.

• Coloque as peças pequenas no cesto de talheres.

www.zanussi.com• Coloque as peças leves no cesto superior. Certifique-se de que não poderão mover- -se.

• Certifique-se de que os braços aspersores podem mover-se livremente antes de iniciar um programa. Antes de iniciar um programa Certifique-se de que:

• Os filtros estão limpos e bem instalados.

• Os braços aspersores não estão obstruí- dos.

• A loiça está colocada correctamente nos cestos.

• O programa é adequado ao tipo de carga e ao grau de sujidade.

• Utiliza a quantidade de detergente correcta.

• Existe abrilhantador e sal para máquinas de lavar loiça (excepto se utilizar pastilhas de detergente combinadas).

• A tampa do depósito de sal está bem aper- tada. Manutenção e limpeza Advertência Antes de qualquer acção de manutenção, desactive o aparelho e desligue a ficha da tomada eléctrica. Se os filtros estiverem sujos e os braços aspersores estiverem obstruídos, os re- sultados de lavagem são inferiores. Verifique-os regularmente e limpe-os se for necessário. Limpar os filtros

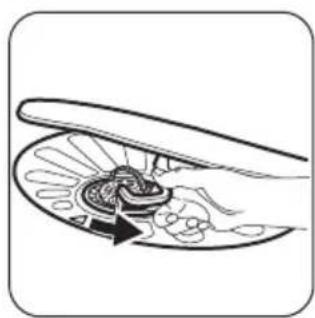

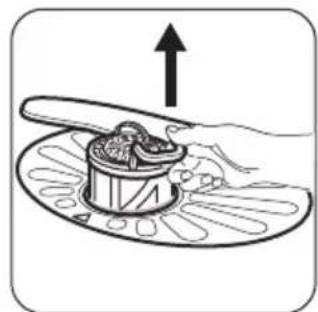

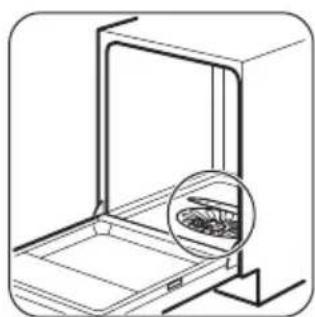

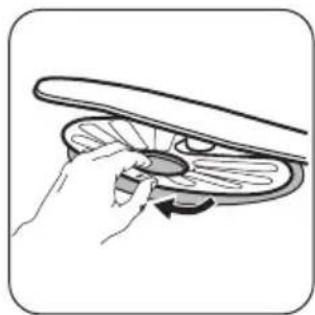

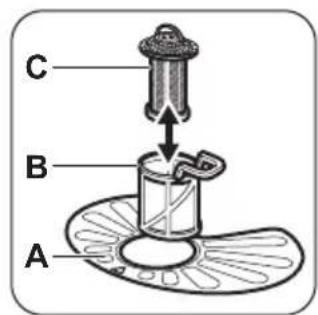

Para retirar os filtros (B) e (C), rode o manípu- lo para a esquerda e remova-o. Separe as par- tes (B) e (C) do filtro. Lave os filtros com água. Remova o filtro (A). Lave o filtro com água. Antes de voltar a colocar o filtro (A), certifi- que-se de que não há resíduos de alimentos ou sujidade dentro e à volta da borda do co- lector. Certifique-se de que o filtro (A) está bem po- sicionado debaixo das 2 guias (D). Junte as partes (B) e (C) do filtro. Volte a colo- cá-las no filtro (A). Rode o manípulo para a di- reita até bloquear.

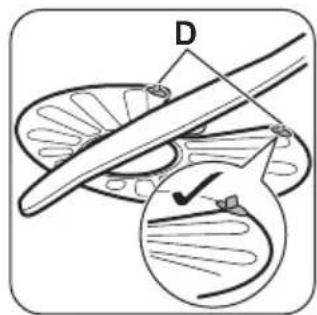

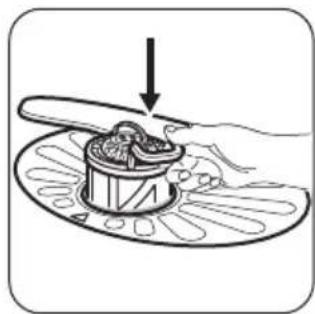

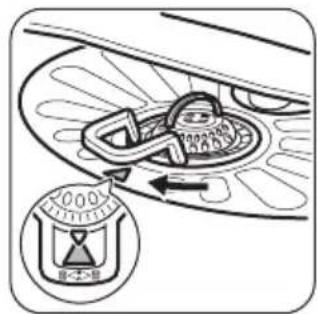

www.zanussi.comUma posição incorrecta dos filtros pode causar resultados de lavagem insatisfató- rios e danos no aparelho. Limpar os braços aspersores Não retire os braços aspersores. Se os orifícios dos braços aspersores ficarem obstruídos, retire a sujidade com um objecto fino e afiado. Limpeza externa Limpe o aparelho com um pano macio e húmi- do. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, esfregões ou solventes. Resolução de problemas O aparelho não arranca ou pára durante o fun- cionamento. Antes de contactar a Assistência Técnica, consulte as informações seguintes para tentar resolver o problema. No caso de algumas avarias, o display apresenta um código de alarme:

- O aparelho não se enche com água.

- O aparelho não escoa a água.

- O dispositivo anti-inundação está ac- tivado. Advertência Desactive o aparelho antes de realizar as verificações. Problema Causa possível Solução possível O programa não inicia. A ficha não está inserida na tomada. Ligue a ficha à tomada. A porta do aparelho está aberta. Feche a porta do aparelho. O disjuntor no quadro eléctrico está desligado. Ligue o disjuntor no quadro eléctrico. O início diferido está seleccionado. Cancele o início diferido ou aguarde até a contagem decrescente termi- nar. O aparelho não se enche com água. A torneira da água está fechada. Abra a torneira da água. A pressão da água é demasiado bai- xa. Contacte os serviços de abasteci- mento de água da sua área. A torneira da água está obstruída ou tem calcário. Limpe a torneira da água. O filtro da mangueira de entrada de água está obstruído. Limpe o filtro. A mangueira de entrada de água tem um vinco ou uma dobra. Certifique-se de que a mangueira es- tá colocada correctamente. O dispositivo anti-inundação está activado. O aparelho tem fugas de água. Feche a torneira da água e contacte a Assistência Técnica. O aparelho não escoa a água. O sifão do lava-loiça está obstruído. Limpe o sifão do lava-loiça. A mangueira de escoamento de água tem um vinco ou uma dobra. Certifique-se de que a mangueira es- tá colocada correctamente.

www.zanussi.comApós todas as verificações, ligue o aparelho. O programa continua a partir do ponto de in- terrupção. Se o problema voltar a ocorrer, contacte a As- sistência Técnica. Se o display apresentar outros códigos de alarme, contacte a Assistência Técnica. Se os resultados de lavagem e de secagem não forem satisfatórios Riscos esbranquiçados ou camadas azuladas nos copos e pratos

• Foi libertado demasiado abrilhantador. Ajus- te o regulador de abrilhantador para uma posição inferior.

• A quantidade de detergente é demasiada. Manchas e marcas de água secas nos copos e nos pratos

• A quantidade de abrilhantador libertado não é suficiente. Ajuste o regulador de abrilhan- tador para uma posição superior.

• A causa pode estar na qualidade do deter- gente. Os pratos estão molhados

• O programa não tem fase de secagem ou a fase de secagem usa uma temperatura bai- xa.

• O distribuidor de abrilhantador está vazio.

• A causa pode estar na qualidade do abri- lhantador.

• A causa pode estar na qualidade das pasti- lhas de detergente combinadas. Experimen- te uma marca diferente ou active o distribui- dor de abrilhantador para utilizar abrilhanta- dor em conjunto com as pastilhas de deter- gente combinadas. Consulte "SUGESTÕES E DICAS" para conhecer outras causas possíveis. Como activar o distribuidor de abrilhantador

1. Prima o botão On/Off (ligar/desligar) para

activar o aparelho. Certifique-se de que o aparelho está no modo de selecção; con- sulte “Seleccionar e iniciar um programa”.

Mantenha os botões e premidos em simultâneo até que os indicadores

Os indicadores e apagam-se.

O indicador continua a piscar.

• O visor apresenta a definição actual. Distribuidor de abrilhantador desli- gado (off). Distribuidor de abrilhantador liga- do (on).

Prima para mudar a definição.

5. Prima o botão On/Off (ligar/desligar) para

desactivar o aparelho e confirmar a defini- ção.

Informação técnica Dimensões Largura / Altura / Profundidade (mm) 596 / 818 - 898 / 555 Ligação eléctrica Consulte a placa de características. Voltagem 220-240 V Frequência 50 Hz Pressão do fornecimento de água Mín. / máx. (bar / MPa) (0,5 / 0,05 ) / (8 / 0,8 ) Fornecimento de água

Água fria ou água quente

máx. 60 °C Capacidade Requisitos do local de instalação 12

1) Ligue a mangueira de entrada de água a uma torneira de água com rosca de 3/4".

2) Se a água quente for proveniente de fontes de energias renováveis (ex.: painéis solares, energia eólica),

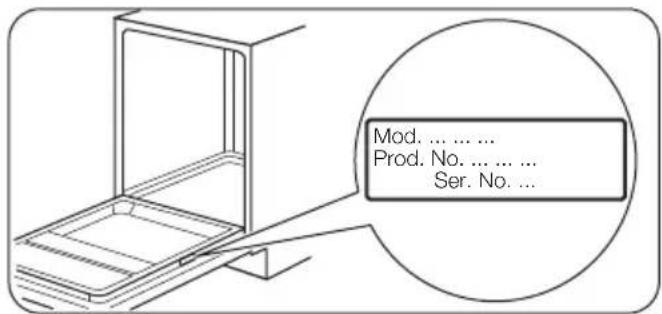

utilize-a para diminuir o consumo de energia. Placa de características Mod. ... ... ... Prod. No. ... ... ... Ser. No. ... Preocupações ambientais Recicle os materiais que apresentem o símbolo . Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem de aparelhos eléctricos e electrónicos. Não elimine os aparelhos que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

• Elimine correctamente os materiais da em- balagem. Recicle os materiais que apresen- tem o símbolo
