Marca	Zanussi
Modelo	ZDF 222
Tipo de produto	Lava-loiças embutível
Dimensões (A x L x P)	82 cm x 60 cm x 57 cm
Peso líquido	45 kg
Alimentação elétrica	220-240 V, 50 Hz, 10 A
Consumo energético (ciclo)	0,92 kWh
Capacidade	13 talheres
Número de programas	6 programas
Funções principais	Início retardado, Meia carga, Limpeza intensiva, Secagem boost
Classe energética	E (antiga classe A+)
Nível sonoro	49 dB(A)
Tipo de secagem	Secagem por condensação
Material da cuba	Inox
Tipo de cesto	Cesto inferior com pinos rebatíveis, cesto superior ajustável em altura
Manutenção e limpeza	Limpeza regular dos filtros e dos braços de lavagem recomendada
Segurança	Segurança para crianças, proteção anti-transbordamento
Peças sobressalentes e reparabilidade	Peças disponíveis através do serviço pós-venda Zanussi
Informações gerais	Manual de instruções e modo de emprego disponíveis gratuitamente

Perguntas frequentes - ZDF 222 ZANUSSI

Como iniciar um programa de lavagem?

Selecione o programa desejado usando o botão de seleção, depois prima o botão Início. Feche bem a porta para que o ciclo comece.

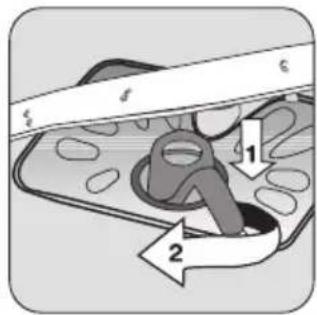

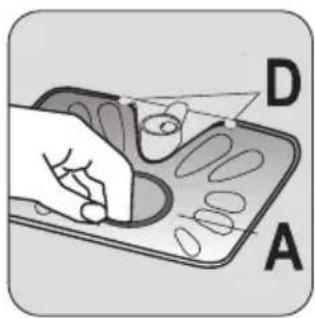

Como limpar os filtros da máquina de lavar loiça?

Retire o cesto inferior, desaperte o filtro central, limpe-o sob água corrente com uma escova macia. Monte-o corretamente. Faça o mesmo para o filtro grosso.

Que quantidade de sal regenerador usar?

Encha o reservatório de sal até ficar cheio (cerca de 1 kg). Use sal especial para máquina de lavar loiça. O indicador de sal apaga-se após o enchimento.

Como ajustar a dosagem do líquido de enxaguamento?

A regulação é feita no distribuidor de líquido de enxaguamento, geralmente de 1 a 6. Comece por 4 e ajuste conforme as marcas de secagem.

O que fazer se a máquina de lavar loiça não esvaziar?

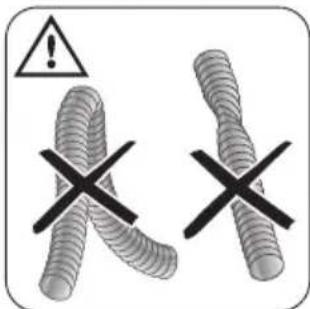

Verifique se a mangueira de drenagem não está dobrada ou entupida. Limpe o filtro de drenagem localizado no fundo da cuba. Se o problema persistir, contacte o serviço pós-venda.

Como ativar o início retardado?

Prima várias vezes o botão Início retardado para selecionar o número de horas de atraso (1 a 24). Inicie depois o programa.

Porque é que a minha máquina de lavar loiça faz barulho?

Um ruído anormal pode vir de loiça mal posicionada, de braços de lavagem obstruídos ou de um objeto caído no fundo. Verifique esses pontos. Se o ruído persistir, chame um técnico.

Como interpretar os códigos de erro?

Consulte a tabela de códigos de erro no manual. Por exemplo, E10 indica um problema de entrada de água, E20 um problema de drenagem. Reinicie o aparelho desligando-o por 30 segundos.

Qual é a capacidade em talheres do ZDF 222?

Este modelo pode lavar até 13 talheres padrão, ideal para uma família de 4 pessoas.

Como economizar energia com esta máquina de lavar loiça?

Utilize o programa Eco para cargas normais. Ative a função Meia carga se tiver pouca loiça. Evite pré-lavagens desnecessárias.

MANUAL DE UTILIZADOR ZDF 222 ZANUSSI

Máquina de lavar loiça

USER MANUAL

Inhoud

Informações de segurança ____ 61
Painel de controlo 62
Programas de lavagem ____ 63
Utilização da máquina ____ 64
Regular o amaciador da água 64
Utilização do sal para máquinas de lavar loiça ____ 65
Utilização do abrilhantador ____ 66
Carregar pratos e talheres ____ 67
Utilização do detergente ____ 68

Seleccionar e iniciar um programa de lavagem _ _ 69
Manutenção e limpeza ____ 70
O que fazer se... 71
Dados técnicos ____ 72
Preocupações ambientais 73
Instalação ____ 73
Ligação à rede de abastecimento de água ____ 74
Ligação eléctrica ____ 75

Sujeito a alterações sem aviso prévio

Informações de segurança

Para sua segurança e funcionamento correcto da máquina, leia este manual cuidadosamente antes da instalação e utilização. Guarde sempre estas instruções com a máquina mesmo que seja transferida ou vendida. Os utilizadores devem conhecer por completo o funcionamento e as características de segurança da máquina.

Utilização correcta

• O aparelho foi concebido exclusivamente para utilização doméstica.
• Utilize apenas o aparelho para utensílios domésticos que são aplicáveis para máquinas de lavar loiça.
• Não coloque solventes no aparelho. Perigo de explosão.
• Coloque as facas e todas as peças com pontas afiadas no cesto dos talheres com a ponta virada para baixo. Caso contrário, coloque numa posição horizontal no cesto superior.
• Utilize apenas produtos específicos para máquinas de lavar loiça (detergente, sal, abrilhantador).
• Se abrir a porta enquanto o aparelho está em funcionamento, o vapor quente pode escapar. Perigo de queimaduras na pele.
• Não retire a loiça da máquina antes do final do programa de lavagem.
• Quando o programa de lavagem estiver concluído, desligue a ficha da tomada e feche a torneira de água.
• Apenas um técnico de assistência autorizado pode reparar este aparelho. Utilize apenas peças sobresse-lentes originais.

- Não execute reparações sozinho para evitar ferimentos e danos na máquina. Contacte sempre o centro de assistência.

Segurança geral

• A máquina não deve ser utilizada por pessoas (incluindo crianças) com capacidades físicas, sensoriais e mentais reduzidas, ou que não possuam o conhecimento e a experiência necessários. Devem ser vigiadas ou receber formação para a utilização da máquina por parte de uma pessoa responsável pela sua segurança.
• Cumpra as instruções de segurança do fabricante do detergente da máquina de lavar a loiça para evitar queimaduras nos olhos, boca e garganta.
• Não beba água da máquina de lavar loiça. Os resíduos de detergente podem ficar na máquina.
• Feche sempre a porta quando não utilizar a máquina, para evitar ferimentos e para não tropeçar na porta aberta.
• Não se sente nem se apoie na porta aberta.

Segurança para crianças

• A máquina só pode ser utilizada por adultos. As crianças devem ser vigiadas para garantir que não brincam com a máquina.
• Mantenha todas as embalagens fora do alcance das crianças. Existe o risco de asfixia.
• Mantenha todos os detergentes numa área segura. Não permita que as crianças toquem nos detergentes.
• Mantenha as crianças afastadas da máquina quando a porta está aberta.

Instalação

• Certifique-se de que a máquina não está danificada devido ao transporte. Não ligue uma máquina danificada. Se necessário, contacte o fornecedor.
• Retire todo o material da embalagem antes da primeira utilização.
• Uma pessoa qualificada e competente tem de fazer a instalação eléctrica.
• Uma pessoa qualificada e competente tem de fazer a instalação da canalização.
• Não altere as especificações nem modifique este produto. Risco de ferimentos e danos na máquina.

- Não utilize a máquina:

• Se o cabo de alimentação eléctrica ou as mangueiras da água estiverem danificados,
  — se o painel de controlo, bancada ou zona do rodapé estiverem danificados, que permitam o acesso ao interior do aparelho.
  Contacte o centro de assistência local.

- Não perfure os lados da máquina para evitar danos nos componentes hidráulicos e eléctricos.

Advertência Cumpra cuidadosamente as instruções para as ligações eléctricas e hídricas.

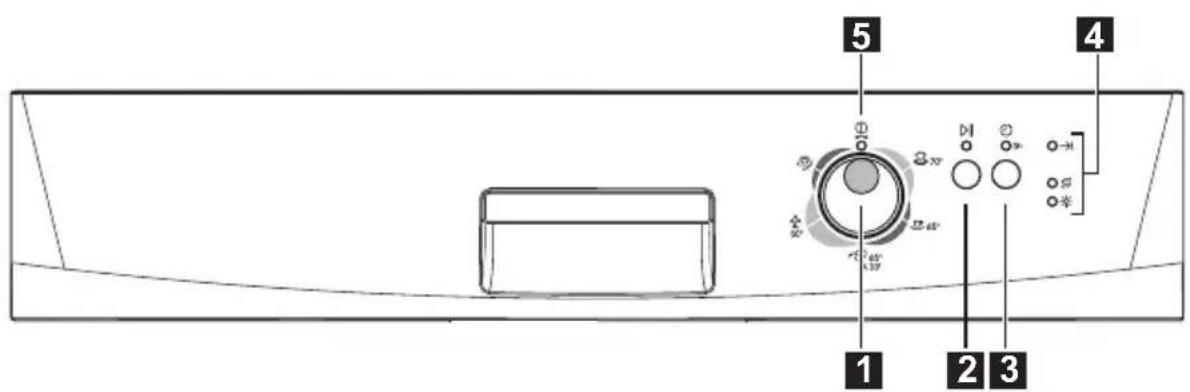

Painel de controlo

1 Selector de programas
2 Botão Iniciar/Cancelar
3 Tecla de início diferido
4 indicadores luminosos
5 indicador luminoso On/Off

Indicadores luminosos
Fim O indicador luminoso acende-se quando o programa de lavagem está concluído.→I	Funções auxiliares:Nível do descalcificador de água.Um alarme se a máquina tiver uma avaria.
Sal1)	O indicador luminoso acende-se quando é necessário encher o depósito de sal.Consulte o capítulo "Utilizar o sal para máquina de lavar loiça".Depois de encher o recipiente, o indicador luminoso de sal pode permanecer aceso durante algumas horas. Tal não tem um efeito indesejado no funcionamento do aparelho.
Abrilhantador1)	O indicador luminoso acende-se quando é necessário encher com abrilhantador. Consulte o capítulo "Utilizar o abrilhantador".

1) O indicador luminoso está desligado quando um programa de lavagem está em curso.

Tecla de início diferido

Utilize a tecla de início diferido para atrasar o início do programa de lavagem com um intervalo de 3 horas. Consulte "Definir e iniciar um programa de lavagem".

Selector de programas e indicador luminoso on/off

- Para definir um programa de lavagem, rode o selector de programas para a direita ou para a esquerda. O marcador de programa no selector de programas tem de estar em conformidade com um dos programas de lavagem no painel de controlo.

- O indicador luminoso On/Off acende-se (posição ON).

- Para regular a máquina para a posição "off", rode o selector de programas até o marcador de programa estar em conformidade com o indicador luminoso on/off.

- O indicador luminoso On/Off apaga-se (posição OFF).

Programas de lavagem

Programas de lavagem

Programa	Grau de sujidade	Tipo de carga	Descrição programa
	Sujidade intensa	Pratos, talheres, ta-chos e panelas	Pré-lavagemLavagem principal até 70°C2 enxaguamentos intermédiosEnxaguamento finalSecar
	Sujidade normal	Pratos, talheres, ta-chos e panelas	Pré-lavagemLavagem principal a 65°C2 enxaguamentos intermédiosEnxaguamento finalSecar
1)	Sujidade normal ou ligeira	Pratos e talheres	Lavagem principal a 65°CEnxaguamento final
2)	Sujidade normal	Pratos e talheres	Pré-lavagemLavagem principal a 50°C1 enxaguamento intermédioEnxaguamento finalSecar
[3xTK]	Nenhum	Carga parcial (a completar mais tarde)	1 enxaguamento a frio (para evitar que os resíduos de alimentos fiquem entranhados). Este programa não requer o uso de detergen-te).

1) Este é o programa diário perfeito para limpar uma carga não total. Ideal para uma família de 4 pessoas que apenas pretendam colocar loiça e talheres do pequeno-almoço e jantar.
2) Programa de teste para os institutos de teste. Consulte o folheto fornecido em separado para os dados de teste.

Dados de consumo

Programa Duração do programa (em minutos)		Consumo de energia (em kWh)	Consumo de água (em litros)
	85-95 1,8-2,0 22-25
	105-115 1,5-1,7 23-25
	30 0,9 9
	130-140 1,0-1,2 14-16
	12 0,1 5

A pressão e a temperatura da água, as variações da alimentação de energia e a quantidade de pratos podem alterar estes valores.

Utilização da máquina

Consulte as instruções especificadas para cada passo do procedimento.

1. Verifique se o nível do descalcificador de água está correcto para a dureza de água da sua área. Se necessário, regule o descalcificador de água.
2. Encha o recipiente de sal com sal para máquina de lavar loiça.
3. Encha o depósito de abrilhantador.

4. Coloque os talheres e os pratos na máquina de lavar loiça.

5. Defina o programa de lavagem correcto para o tipo de loiça e sujidade.

6. Encha o distribuidor de detergente com a quantidade correcta de detergente.
7. Inicie o programa de lavagem.

Se utilizar detergente em pastilhas consulte o capítulo "Utilizar o detergente".

Regular o amaciador da água

O descalcificador de água retira minerais e sais do fornecimento de água. Os minerais e os sais podem ter um efeito nocivo no funcionamento da máquina.

A dureza da água é medida em escalas equivalentes:

• Graus alemães (dH°),

• Graus franceses (°TH),

• mmol/l (milimol por litro - unidade internacional para a dureza da água),

• Clarke.

Regule o descalcificador de água para a dureza de água da sua área. Se necessário, contacte os serviços de abastecimento de água.

Dureza da água Regulação da dureza da água
°dH	°TH	mmol/l	Clarke	manualmente	electronicamente
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1 1)	1 1)

1) Não é necessário utilizar sal.

i Tem de regular o descalcificador de água manual ou electronicamente.

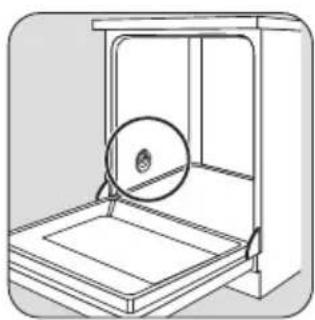

Ajuste manual

O aparelho é regulado na fábrica na posição 2.

Coloque o interruptor na posição 1 ou 2.

Ajuste electrónico

O descalcificador de água é regulado na fábrica no nível 5.

Utilização do sal para máquinas de lavar loiça

Cuidado Utilize apenas sal para máquinas de lavar loiça. Tipos de sal que não são aplicáveis para máquinas de lavar loiça causam danos no descalcificador de água.

1. Mantenha premida a tecla iniciar/cancelar. Rode o selector de programas para a direita até o marcador de programa estar em conformidade com o primeiro programa de lavagem no painel de controlo.
2. Solte a tecla iniciar/cancelar quando o indicador luminoso on/off e o indicador luminoso iniciar/cancelar começam a piscar.

- Ao mesmo tempo, o indicador luminoso Fim pisca para mostrar o nível do descalcificador de água. Exemplo:

5 intermitências, pausa, 5 intermitências, pausa, etc... = nível 5

1. Prima a tecla iniciar/cancelar uma vez para aumentar o nível do descalcificador de água em um passo. O indicador luminoso Fim mostra o novo nível.
2. Rode o selector de programas para a posição off para guardar a operação.

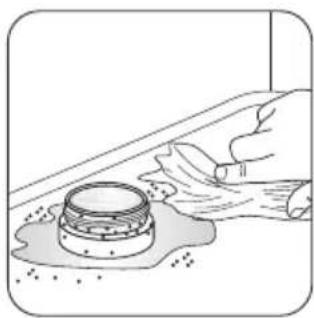

Encha o depósito de sal com 1 litro de água (apenas a primeira operação).

i É normal que a água transborde do depósito de sal quando o enche com sal.
i Certifique-se de que não existem grãos de sal fora do respectivo depósito. O sal que permanece no depósito durante algum tempo desgasta o depósito. É recomendável iniciar um programa de lavagem imedia-tamente após encher o depósito de sal. Isto evita que os grãos de sal derramados provoquem corrosão.

Se regular electronicamente o descalcificador de água para o nível 1, o indicador luminoso de sal não fica aceso.

Utilização do abrilhantador

Cuidado Utilize apenas abrilhantadores específicos para máquinas de lavar loiça.

Cuidado Não encha o distribuidor de abrilhantador com outros produtos (ex.: agente de limpeza para máquinas de lavar loiça, detergente líquido). Existe o risco de danificar a máquina.

Regular a dosagem de abrilhantador

O indicador de abrilhantador é regulado na fábrica na posição 3. Para aumentar ou diminuir a dosagem, consulte "O que fazer se..."

Carregar pratos e talheres

Sugestões e dicas úteis

Cuidado Utilize apenas o aparelho para utensílios domésticos que são aplicáveis para máquinas de lavar loiça.

Não utilize o aparelho para limpar objectos que podem absorver água (esponjas, panos domésticos, etc).

- Antes de carregar talheres e pratos, execute estes passos:

- Retire todos os resíduos e restos de alimentos.

- Amoleça os restos de comida queimada nos tachos.

- Enquanto coloca os talheres e pratos, execute estes passos:

- Coloque as peças ocas (por exemplo, chávenas, copos e panelas) com a abertura para baixo.

- Certifique-se de que a água não acumula no recipiente ou numa base funda.

- Certifique-se de que os talheres e os pratos não estão dentro uns dos outros.

- Certifique-se de que os talheres e os pratos não cobrem outros talheres e pratos.

- Certifique-se de que os copos não tocam noutros copos.

- Coloque pequenos objectos no cesto dos talheres.

- As peças de plástico e os tachos com revestimentos anti-aderentes podem reter gotas de água. As peças de plástico não secam tão bem como as peças de porcelana e de aço.

- Coloque as peças leves no cesto superior. Certifique-se de que as peças não se mexem.

Cuidado Certifique-se de que os braços aspersores se podem mover livremente antes de iniciar o programa de lavagem.

Advertência Feche sempre a porta depois de carregar e descarregar o aparelho. Uma porta aberta pode ser perigosa.

Coloque as travessas e as tampas grandes nas extremidades do cesto inferior.

i Utilize a grelha para talheres. Se o tamanho dos talheres não permitir o uso da grelha para talheres, retire-a.

Disponha a loiça para permitir que a água atinja todas as superfícies.

Para peças maiores, levante as prateleiras para chávenas.

Coloque os pratos na parte de trás do cesto superior. Incline-os para a frente.

Ajustar a altura do cesto superior

Se colocar pratos grandes no cesto inferior, mova primeiro o cesto superior para a posição superior.

Altura máxima da loiça cesto superior cesto inferior
Posição superi-or	20 cm 31 cm
Posição inferior	24 cm 27 cm

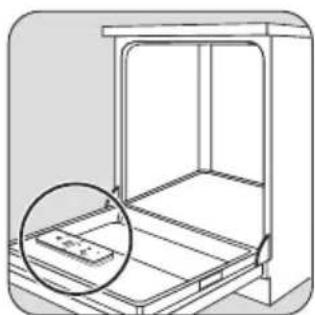

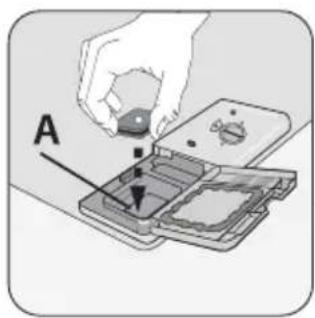

Utilização do detergente

i Utilize apenas detergentes (pó, líquido ou pastilha) aplicáveis para máquinas de lavar loiça.

Siga os dados na embalagem:

• dosagem recomendada pelo fabricante,
• recomendações de armazenamento.

Não utilize mais que a quantidade correcta de detergente para diminuir a poluição.

Execute estes passos para mover o cesto superior para a posição superior:

1. Puxe o cesto até ao limite.
2. Levante cuidadosamente os dois lados até que o mecanismo engate e o cesto fique estável.

Execute estes passos para mover o cesto superior para a posição inferior:

1. Puxe o cesto até ao limite.
2. Levante cuidadosamente os dois lados.
3. Segure no mecanismo e deixe-o descair lentamente.

Cuidado

- Não levante ou baixe o cesto apenas de um lado.

- Se o cesto estiver na posição superior, não coloque chávenas nos suportes para chávenas.

3

Encha o distribuidor de detergente (A) com detergente.

4

Se utilizar um programa de lavagem com fase pré-lavagem, coloque mais detergente no compartimento de detergente de pré-lavagem (B).

5

Utilização de pastilhas de detergente

Coloque a pastilha de detergente no distribuidor do detergente (A).

As pastilhas de detergente contêm:

• detergente,
• abrilhantador,
• outros agentes de limpeza.

Execute estes passos para utilizar pastilhas de detergente:

1. Certifique-se de que as pastilhas de detergente são aplicáveis para a dureza da água. Siga as instruções do fabricante.

2. Não encha o recipiente de sal e o distribuidor de abrilhantador.

Não é necessário encher o compartimento do sal e o distribuidor de abrilhantador.

Seleccionar e iniciar um programa de lavagem

Execute estes passos para regular e iniciar um programa de lavagem:

1. Feche a porta.
2. Rode o selector de programas para regular o programa de lavagem. Consulte o capítulo "Programas de lavagem".

3. O indicador luminoso Ligado/Desligado acende-se.

4. Prima o botão Iniciar/Cancelar.

- O programa de lavagem inicia automaticamente.

- O indicador luminoso Iniciar/Cancelar acende-se.

i Quando o programa de lavagem estiver em curso, não pode alterar o programa. Cancele o programa de lavagem.

Advertência Interrompa ou cancele um programa em curso apenas se for necessário.

Execute estes passos quando os resultados de secagem não forem satisfatórios.

1. Encha o depósito de abrilhantador.
2. Regule a dosagem de abrilhantador para a posição 2.

Execute estes passos para utilizar novamente o pó detergente:

1. Encha o recipiente de sal e o distribuidor de abrilhantador.
2. Regule o descalcificador de água para o nível mais alto.
3. Execute um programa de lavagem sem loiça.
4. Regule o descalcificador de água. Consulte "Regular o descalcificador de água".
5. Regule a dosagem de abrilhantador.

As diferentes marcas de detergente dissolvem em tempos diferentes. Algumas pastilhas de detergente não têm os melhores resultados de limpeza durante programas de lavagem curtos. Utilize programas de lavagem longos quando utilizar pastilhas de detergente, de forma a retirar por completo o detergente.

Cuidado Abra a porta com cuidado. Pode ser libertado vapor quente.

Cancelar um programa de lavagem

• Prima e mantenha premida a tecla Iniciar/Cancelar durante aproximadamente 5 segundos.
• 0 indicador luminoso Iniciar/Cancelar apaga-se.
  O programa de lavagem é cancelado.
  Neste momento, pode executar estes passos:
• Desligue o aparelho.
• Regule um novo programa de lavagem.
  Encha o distribuidor de detergente com detergente antes de regular um novo programa de lavagem.

Interromper um programa de lavagem

Abra a porta.

- O programa continua a partir do ponto de interrupção.

Regular e iniciar um programa de lavagem com início diferido

1. Regule um programa de lavagem.

2. Prima o botão de início diferido.

- O indicador luminoso do início diferido acende- -se.

1. Prima o botão Iniciar/Cancelar.

- A contagem decrescente do início diferido inicia.

Quando a contagem decrescente estiver concluída, o programa de lavagem inicia automaticamente.

- O indicador luminoso do início diferido apaga-se.

Não abra a porta durante a contagem decrescente para evitar a interrupção da mesma. Quando fechar novamente a porta, a contagem decrescente continuará a partir do ponto de interrupção.

Cancelar um início diferido:

1. Prima e mantenha premida a tecla Iniciar/Cancelar durante aproximadamente 5 segundos.

Manutenção e limpeza

- O indicador luminoso Iniciar/Cancelar e o indicador luminoso de início diferido apagam-se.

1. Para iniciar o programa de lavagem, prima o botão Iniciar/Cancelar.

Fim do programa de lavagem

Desligue a máquina nestas condições:

• A máquina pára automaticamente.
• O indicador luminoso Fim acende-se.

Para obter os melhores resultados de secagem, mantenha a porta entreaberta durante alguns minutos antes de retirar a loiça.

Deixe a loiça arrefecer antes de a retirar da máquina. A loiça quente danifica-se facilmente.

Retirar a carga

• Primeiro, retire os itens do cesto inferior, de seguida, do cesto superior.
• Pode existir água nas partes laterais e na porta do aparelho. O aço inoxidável arrefece mais rapidamente do que a loiça.

Advertência Desligue a máquina antes de a limpar.

Limpar os filtros

Importante Não utilize o aparelho sem os filtros. Certifique-se de que a instalação dos filtros está correcta. Uma instalação incorrecta irá causar resultados de lavagem insatisfatórios e danificar o aparelho.

Limpe os filtros A, B e C debaixo de água corrente.

Para retirar os filtros B e C, rode o manípulo aprox. 1/4 de volta para a esquerda.

Retire o filtro plano A do fundo do aparelho.

Coloque o filtro plano A no fundo do aparelho. Instale o filtro plano correctamente por baixo das duas guias D.

Coloque o sistema de filtros no lugar. Para bloquear o sistema de filtros rode o manípulo para a esquerda até bloquear.

Importante Não retire os braços aspersores.

Se os orifícios dos braços aspersores ficarem obstruídos, retire a sujidade com um palito.

Limpeza externa

Limpe as superfícies externas da máquina e o painel de controlo com um pano suave humedecido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, esfregões ou solventes (acetona, tricloroetileno, etc...).

Precauções contra a formação de gelo

Cuidado Não instale a máquina num local onde a temperatura seja inferior a 0°C. O fabricante não é consável por danos devido a congelamento.

Se não for possível, esvazie a máquina e feche a porta. Desligue a mangueira de entrada de água e retire a água da mangueira de entrada de água.

O que fazer se...

A máquina não arranca ou pára durante o funcionamento. Se existir uma falha, tente primeiro encontrar uma solução para o problema. Consulte "O que fazer se...". Se não

conseguir encontrar uma solução para o problema, contacte o seu fornecedor ou o centro de assistência.

Código de avaria e mau funcionamento Possível causa e solução
• intermitência contínua do indicador luminoso iniciar/cancelar• 1 intermitência do indicador luminoso FimA máquina de lavar loiça não se enche de água	• A torneira da água está obstruída ou com incrustações de calcário.Limpe a torneira da água.• A torneira da água está fechada.Abra a torneira da água.• O filtro na mangueira de entrada de água está bloqueado.Limpe o filtro.• A ligação da mangueira de entrada de água não está correcta. A mangueira pode estar dobrada ou comprimida.Certifique-se de que a ligação está correcta.
• intermitência contínua do indicador luminoso iniciar/cancelar• 2 intermitências do indicador luminoso FimA máquina de lavar loiça não escoa	• O sifão do lava-loiça está bloqueado.Limpe o sifão do lava-loiça.• A ligação da mangueira de escoamento de água não está correcta. A mangueira pode estar dobrada ou comprimida.Certifique-se de que a ligação está correcta.
• intermitência contínua do indicador luminoso iniciar/cancelar• 3 intermitências do indicador luminoso FimO dispositivo anti-inundação é accionado	• Feche a torneira de água e contacte o serviço de assistência.

Código de avaria e mau funcionamento Possível causa e solução

O programa não arranca • A porta da máquina não está fechada.Feche a porta.• A ficha de alimentação eléctrica não está ligada.Ligue a ficha.• O fusível do contador está queimado.Substitua o fusível.• O início diferido está regulado.Cancel e o início diferido para iniciar o programa imediatamente.

Após a verificação, ligue a máquina. O programa continua a partir do ponto de interrupção. Se a avaria persistir, contacte o centro de assistência.

Estes dados são necessários para o ajudar rápida e correctamente:

• Modelo (Mod.)

• Número do produto (PNC)

• Número de série (S.N.)
  Para estes dados, consulte a placa de características.
  Escreva os dados necessários aqui:
  Descrição do modelo : ......
  Número do produto : ......
  Número de série : ......

Os resultados de limpeza não são satisfatórios
A loiça não está lavada	O programa de lavagem seleccionado não é aplicável para o tipo de loiça e sujidade.Os cestos estão carregados incorrectamente e a água não atinge todas as superfícies.Os braços aspersores não rodam livremente devido à disposição incorrecta da loiça.Os filtros estão sujos ou não estão instalados correctamente.Utilizou pouco ou nenhum detergente.
Partículas de calcário na loiça • O	depósito de sal está vazio.O descalcificador de água está regulado para o nível errado.A tampa do depósito do sal não está bem fechada.
A loiça está molhada e baça • Não	utilizou abrilhantador.O distribuidor de abrilhantador está vazio.
Há riscos, manchas esbranquiçadas ou uma película azulada nos copos e na loiça	Reduza a dosagem de abrilhantador.
Sinais de gotas de água secas em copos e pratos	Aumente a dose de abrilhantador.A causa pode dever-se ao detergente.

Dados técnicos

Dimensões Largura cm 60

Altura cm 85
Profundidade cm 61
Ligação eléctrica - Tensão - Potência total - Fusível	São fornecidas informações sobre a ligação eléctrica na placa de características situada na extremidade interior da porta da máquina de lavar loiça.
Pressão do abastecimento da água Mínimo 0,5 bar (0,05 MPa)
Máximo 8 bar (0,8 MPa)
Capacidade Talheres completos 12

Preocupações ambientais

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.

Instalação

Os materiais da embalagem são ecológicos e podem ser reciclados. Os componentes de plástico estão identificados por marcas, por exemplo, >PE<, >PS<, etc. Elimine os materiais de embalagem no receptáculo adequado nas instalações de eliminação de resíduos da sua zona.

Advertência Para eliminar a máquina, siga o procedimento:

• Retire a ficha da tomada.
• Corte o cabo de alimentação eléctrica e a ficha de alimentação eléctrica e elimine-os.
• Elimine o fecho da porta. Isto evita que as crianças se fechem dentro da máquina e coloquem a vida em perigo.

Advertência Certifique-se de que a ficha de alimentação eléctrica está desligada da tomada nte a instalação.

Instalação por baixo de um balcão

Coloque a máquina adjacente a uma torneira de água e uma saída de escoamento. Retire o tampo do aparelho para o instalar por baixo de um lava-loiça ou de uma bancada de cozinha. Certifique-se de que as dimensões da reentrância estão em conformidade com as dimensões dadas.

1

Ligação à rede de abastecimento de água

Mangueira de entrada de água

Ligue a máquina a um fornecimento de água quente (máx. 60°) ou fria.

Se a água quente for proveniente de fontes alternativas de energia mais ecológicas (por exemplo, painéis solares ou fotovoltaicos e eólicas), utilize um fornecimento de água quente pata diminuir o consumo de energia.

Ligue o tubo de entrada a uma torneira com uma rosca externa de 3/4".

Cuidado Não utilize mangueiras de ligação de um aparelho antigo.

A pressão da água tem de estar dentro dos limites (consulte o capítulo "Dados técnicos"). Certifique-se de que a autoridade de fornecimento de água lhe fornece a pressão média de água da sua área.

Certifique-se de que não existem dobras nas mangueiras da água e que estas não estão esmagadas ou entaladas. Rode a mangueira de entrada para a esquerda ou para a direita, consoante a instalação. Coloque a porca de bloqueio correctamente para evitar fugas de água.

Cuidado Não ligue o aparelho a canos novos ou canos que não sejam usados durante muito tempo.

Deixe a água correr durante alguns minutos e, depois, ligue a mangueira de entrada.

Instale o tampo no aparelho se pretender usar a máquina de lavar loiça como aparelho de instalação livre.

O rodapé do aparelho de livre instalação não é ajustável.

Regular o nível da máquina

Certifique-se de que a máquina está nivelada para fechar e vedar a porta correctamente. Se o nível da máquina estiver correcto, a porta não fica presa nas partes laterais do armário. Se a porta não fechar correctamente, desaperte ou aperte os pés ajustáveis até a máquina estar nivelada.

Mangueira de escoamento da água

Ligue a mangueira de es- coamento de água ao sifão do lava-loiça.

O diâmetro interior não pode ser inferior ao diâmetro da mangueira.

Se ligar a mangueira de escoamento da água a um sifão por baixo do lava-loiça retire a membrana de plástico (A). Se não retirar a membrana, os alimentos podem bloquear o sifão da mangueira de escoamento.

Cuidado Certifique-se de que as uniões de água estão estanques para evitar fugas de água.

Ligação eléctrica

Advertência O fabricante não é responsável se não seguir estas precauções de segurança.

Ligue a máquina à terra de acordo com as precauções de segurança.

Certifique-se de que a tensão nominal e o tipo de alimentação na placa de características estão em conformidade com a tensão e a alimentação do fornecimento de energia local.

Utilize sempre uma tomada correctamente instalada e à prova de choques eléctricos.

Não utilize fichas de contactos múltiplos, conectores e cabos de extensão. Existe um risco de incêndio.

Não substitua o cabo de alimentação eléctrica sozinho. Contacte o centro de assistência.

Certifique-se de que a ficha de alimentação eléctrica está acessível após a instalação.

Não puxe o cabo de alimentação eléctrica para desligar a máquina. Puxe sempre pela ficha.

Para comprar acessórios e consumíveis na nossa loja web, por favor, visite: www.zanussi.pt
