ZDF 222 - Lave-vaisselle ZANUSSI - Notice d'utilisation et mode d'emploi gratuit

Marque	Zanussi
Modèle	ZDF 222
Type de produit	Lave-vaisselle encastrable
Dimensions (H x L x P)	82 cm x 60 cm x 57 cm
Poids net	45 kg
Alimentation électrique	220-240 V, 50 Hz, 10 A
Consommation énergétique (cycle)	0,92 kWh
Capacité	13 couverts
Nombre de programmes	6 programmes
Fonctions principales	Départ différé, Demi-charge, Nettoyage intensif, Séchage boost
Classe énergétique	E (ancienne classe A+)
Niveau sonore	49 dB(A)
Type de séchage	Séchage à condensation
Matériau de la cuve	Inox
Type de panier	Panier inférieur avec picots rabattables, panier supérieur réglable en hauteur
Entretien et nettoyage	Nettoyage régulier des filtres et des bras de lavage conseillé
Sécurité	Sécurité enfants, protection anti-débordement
Pièces détachées et réparabilité	Pièces disponibles via service après-vente Zanussi
Informations générales	Notice d'utilisation et mode d'emploi disponibles gratuitement

FOIRE AUX QUESTIONS - ZDF 222 ZANUSSI

Comment démarrer un programme de lavage ?

Sélectionnez le programme souhaité à l'aide du bouton de sélection, puis appuyez sur le bouton Départ. Fermez bien la porte pour que le cycle commence.

Comment nettoyer les filtres du lave-vaisselle ?

Retirez le panier inférieur, dévissez le filtre central, nettoyez-le sous l'eau courante avec une brosse douce. Remontez-le correctement. Faites de même pour le filtre grossier.

Quelle quantité de sel régénérant utiliser ?

Remplissez le réservoir de sel jusqu'à ce qu'il soit plein (environ 1 kg). Utilisez du sel spécial lave-vaisselle. Le voyant de sel s'éteint après remplissage.

Comment ajuster le dosage du liquide de rinçage ?

Le réglage se fait sur le distributeur de liquide de rinçage, généralement de 1 à 6. Commencez par 4 et ajustez selon les traces de séchage.

Que faire si le lave-vaisselle ne vidange pas ?

Vérifiez que le tuyau de vidange n'est pas plié ou bouché. Nettoyez le filtre de vidange situé au fond de la cuve. Si le problème persiste, contactez le service après-vente.

Comment activer le départ différé ?

Appuyez plusieurs fois sur le bouton Départ différé pour sélectionner le nombre d'heures de retard (1 à 24). Lancez ensuite le programme.

Pourquoi mon lave-vaisselle fait-il du bruit ?

Un bruit inhabituel peut venir de vaisselle mal positionnée, de bras de lavage obstrués ou d'un objet tombé au fond. Vérifiez ces points. Si le bruit persiste, appelez un technicien.

Comment interpréter les codes erreur ?

Reportez-vous au tableau des codes erreur dans la notice. Par exemple, E10 indique un problème d'arrivée d'eau, E20 un problème de vidange. Réinitialisez l'appareil en l'éteignant 30 secondes.

Quelle est la capacité en couverts du ZDF 222 ?

Ce modèle peut laver jusqu'à 13 couverts standards, idéal pour une famille de 4 personnes.

Comment économiser de l'énergie avec ce lave-vaisselle ?

Utilisez le programme Éco pour les charges normales. Activez la fonction Demi-charge si vous avez peu de vaisselle. Évitez les prélavages inutiles.

MODE D'EMPLOI ZDF 222 ZANUSSI

Consignes de sécurité ____ 31
Bandeau de commande ____ 32
Programmes de lavage ____ 33
Utilisation de l'appareil ____ 34
Réglage de l'adoucisseur d'eau ____ 34
Utilisation du sel régénérant ____ 35
Utilisation du liquide de rinçage ____ 36
Rangement des couverts et de la vaisselle ____ 37
Utilisation du produit de lavage ____ 38

Sélection et départ d'un programme de lavage ____ 39
Entretien et nettoyage ____ 40
En cas d'anomalie de fonctionnement 41
Caractéristiques techniques ____ 43
En matière de protection de l'environnement ____ 43

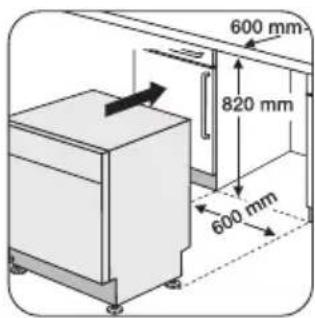

Installation 44
Raccordement à l'arrivée d'eau ____ 44
Branchement électrique ____ 45

Sous réserve de modifications

Consignes de sécurité

Pour votre sécurité et le bon fonctionnement de l'appareil, lisez attentivement ce manuel avant l'installation et l'utilisation. Conservez ces instructions à proximité de l'appareil. Les utilisateurs doivent connaître parfaitement le fonctionnement et les fonctions de sécurité de l'appareil.

Utilisation réglementaire

• Cet appareil est exclusivement destiné à un usage domestique.
• Ce lave-vaisselle est conçu pour laver la vaisselle et les ustensiles de cuisine pouvant être lavés en machine.
• N'utilisez pas de solvants dans votre appareil. Ceux-ci pourraient provoquer une explosion !
• Les couteaux et autres ustensiles pointus ou tran-chants doivent être placés dans le panier à couverts avec la pointe vers le bas. ou posez-les en position horizontale dans le panier supérieur.
• N'utilisez que des produits (sel, produit de lavage, liquide de rinçage) spécifiques pour lave-vaisselle.
• Evitez d'ouvrir la porte pendant que l'appareil fonctionne : une vapeur brûlante peut s'en échapper. Risque de brûlures !
• Ne sortez pas la vaisselle du lave-vaisselle avant la fin du cycle de lavage.
• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'arrivée d'eau.
• Cet appareil ne peut être entretenu et réparé que par un technicien autorisé, exclusivement avec des pièces d'origine.

- N'essayez en aucun cas de réparer le lave-vaisselle vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement du lave-vaisselle. Contactez votre service après vente. Exigez des pièces d'origine.

Sécurité générale

• Les personnes (y compris les enfants) qui souffrent de capacités mentales, physiques et sensorielles réduites ou qui ne se sont pas familiarisées avec le mode de fonctionnement de l'appareil, ne doivent pas l'utiliser. Elles doivent être surveillées ou dirigées par une personne responsable de leur sécurité.
• Respectez les consignes de sécurité du fabricant du détergent pour éviter les brûlures aux yeux, à la bouche et la gorge.
• Ne buvez pas l'eau du lave-vaisselle. Des résidus de produit de lavage peuvent rester dans l'appareil.
• Fermez toujours la porte de l'appareil lorsqu'il n'est pas utilisé pour empêcher tout risque de blessure ou de chute accidentelle.
• Ne vous asseyez pas ou ne montez pas sur la porte ouverte.

Sécurité enfants

• Seuls les adultes doivent utiliser cet appareil. Veillez à ce que les enfants ne jouent pas avec l'appareil.
• Rangez les emballages hors de la portée des enfants. Ils présentent un risque de suffocation.
• Rangez les détergents dans un endroit sûr. Veillez à ce que les enfants ne touchent pas les produits de lavage.

- Ne laissez pas les enfants s'approcher de l'appareil quand la porte est ouverte.

Installation

• Vérifiez que l'appareil n'a pas été endommagé pendant le transport. Ne branchez pas un appareil endommagé. Si nécessaire, contactez le fournisseur.
• Déballez l'appareil avant de l'utiliser pour la première fois.
• Une personne compétente et qualifiée doit prendre en charge l'installation électrique.
• Une personne compétente et qualifiée doit prendre en charge le travail de plomberie.
• Ne modifiez ni les spécifications ni le produit. Risque de blessure ou d'endommagement de l'appareil.

• N'utilisez pas l'appareil :
- si le câble secteur ou les tuyaux d'eau sont endommagés,
- si le bandeau de commande, le plan de travail ou la plinthe sont endommagés, si vous pouvez accéder à l'intérieur de l'appareil.
Contactez le service après-vente de votre magasin vendeur.
- Ne percez pas dans les côtés de l'appareil pour ne pas endommager les composants électriques et hydrauliques.

Avertissement Respectez scrupuleusement les consignes données pour les branchements électriques et le raccordement de l'eau.

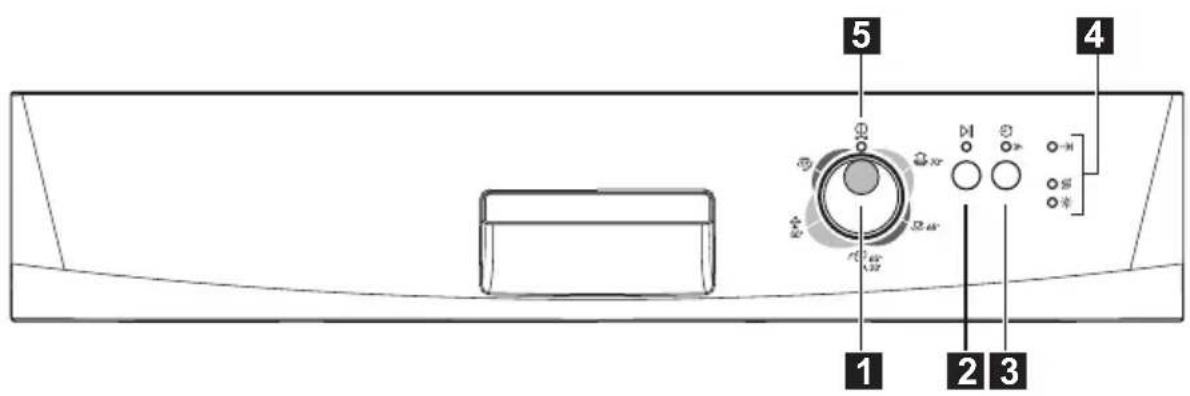

Bandeau de commande

1 Sélecteur de programme
2 Touche Départ/Annulation
3 Touche Départ différé
4 /oyants
5 Voyant Marche/Arrêt

Voyants
FinSel1)	Le voyant s'allume dès que le programme de lavage est terminé. Fonctions auxiliaires :Niveau de l'adoucisseur.Une alarme se déclenche en cas d'anomalie de fonctionnement.[0233]Le voyant s'allume lorsque le réservoir de sel régénérant doit être rempli. Reportez-vous au chapitre "Utilisation du sel régénérant".Le voyant de réapprovisionnement en sel régénérant peut rester allumé plusieurs heures après le remplissage du réservoir à sel mais cela n'affecte pas le fonctionnement de l'appareil.
Liquide de rinçage1)	[IMAGE]Le voyant s'allume lorsque le distributeur de liquide de rinçage doit être rempli. Reportez-vous au chapitre "Utilisation du liquide de rinçage".

1) Le voyant est éteint pendant le déroulement du programme.

Touche Départ différé

Utilisez la touche Départ différé pour différer l'heure de départ du programme de 3 heures. Reportez-vous au chapitre "Réglage et départ d'un programme de lavage".

Sélecteur de programme et voyant Marche/Arrêt

- Pour sélectionner un programme de lavage, tournez le sélecteur de programme vers la droite ou la gauche. L'indicateur de programme du sélecteur doit corres-

pondre à l'un des programmes de lavage sur le bandeau de commande.

- Le voyant Marche/Arrêt s'allume (position MAR-CHE).

- Pour mettre l'appareil à l'arrêt, tournez le sélecteur de programme jusqu'à ce que l'indicateur de programme corresponde au voyant Marche/Arrêt.

– Le voyant Marche/Arrêt s'éteint (position ARRET).

Programmes de lavage

Programmes de lavage

Programme	Degré de salis- sure	Type de vaisselle Description du programme
	Très sale	Vaiselle, couverts, plats et casseroles	PrélavageLavage principal à 70°C2 rinçages intermédiairesRinçage finalSéchage
[DEKA]	Moyennement sale	Vaiselle, couverts, plats et casseroles	PrélavageLavage principal à 65°C2 rinçages intermédiairesRinçage finalSéchage
	Moyennement ou légèrement sale	Vaiselle et cou-verts	Lavage principal à 65°CRinçage final
[BYXK]	Moyennement sale	Vaiselle et cou-verts	PrélavageLavage principal à 50°C1 rinçage intermédiaireRinçage finalSéchage

Programme	Degré de salis- sure	Type de vaisselle Description du programme
[BYBA]	Tous	Charge partielle (à compléter dans la journée)1 rinçage à froid (pour éviter que les restes d'aliments ne collent).Ce programme n'utilise pas de produit de la-vage.

1) Programme de lavage quotidien parfait pour un lave-vaisselle partiellement chargé. Idéal pour une famille de 4 personnes qui souhaite seulement laver la vaisselle et les couverts du dîner et du petit déjeuner.

2) Programme de test des organismes de contrôle. Veuillez consulter la brochure fournie séparément pour connaître les résultats des tests.

Valeurs de consommation

Programme		Durée du programme (en minutes)	Consommation énergétique (en kWh)	Consommation d'eau (en litres)
	[KWWZ]	85-95 1,8-2,0 22-25
		105-115 1,5-1,7 23-25
		30 0,9 9
		130-140 1,0-1,2 14-16
		12 0,1 5

Ces valeurs changent en fonction de la pression et de la température de l'eau, des variations dans l'alimentation électrique et de la quantité de vaisselle.

Utilisation de l'appareil

Consultez les instructions suivantes pour chaque étape de la procédure :

1. Vérifiez que le niveau de l'adoucisseur d'eau est adapté à la dureté de l'eau de votre région. Le cas échéant, réglez l'adoucisseur.
2. Remplissez le réservoir à sel.
3. Remplissez le distributeur de liquide de rinçage.
4. Placez les plats et les couverts dans le lave-vaisselle.

Réglage de l'adoucisseur d'eau

L'adoucisseur d'eau élimine les minéraux et les sels de l'alimentation en eau. Les sels et les minéraux peuvent affecter le fonctionnement de l'appareil.

La dureté de l'eau est mesurée par échelles équivalentes :

• °dH allemand.
  • °TH français.

• Sélectionnez le programme de lavage qui convient au type de vaisselle et au niveau de salissure.

• Remplissez le distributeur de produit de lavage.
• Démarrez le programme de lavage.

Si vous utilisez des pastilles, consultez le chapitre "Utilisation du produit de lavage.

• mmol/l (millimole par litre – unité internationale de la dureté de l'eau).
• Clarke.

Ajustez l'adoucisseur en fonction de la dureté de l'eau de votre région. Renseignez-vous auprès de la Compagnie

locale de distribution des eaux pour connaître le degré de dureté de l'eau de votre zone d'habitation.

Dureté de l'eau Réglage de la dureté de l'eau
°dH	°TH	mmol/l	Clarke	manuel	électronique
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1^1)	1^1)

1) Ne pas approvisionner en sel régénérant.

i Réglez manuellement et électroniquement l'adou-cisseur d'eau.

Réglage manuel

L'adoucisseur est réglé d'usine sur 2.

Réglez le sélecteur sur 1 ou 2.

Réglage électronique

L'adoucisseur est réglé d'usine sur le niveau 5.

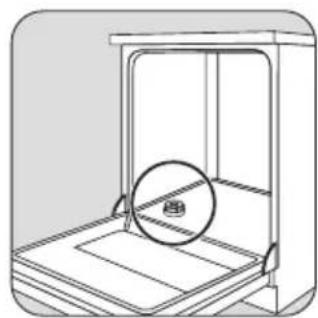

Utilisation du sel régénérant

Attention Utilisez uniquement du sel spécial pour lave-vaisselle. Tout autre type de sel non spécialement étudié pour être utilisé dans un lave-

1. Appuyez sur la touche Départ/Annulation et maintenez-la appuyée. Tournez le sélecteur de programme vers la droite jusqu'à ce que l'indicateur de programme corresponde au premier programme de lavage sur le bandeau de commande.
2. Relâchez la touche Départ/Annulation lorsque le voyant Marche/Arrêt et le voyant Départ/Annulation cli-gnotent.

- Le voyant de fin de cycle clignote simultanément pour indiquer le niveau de l'adoucisseur.

Exemple :

5 clignotements, pause, 5 clignotements, pause, etc. = niveau 5

1. Chaque pression de la touche Départ/Annulation détermine le niveau suivant.
   Le voyant Fin vous indique le nouveau niveau.
2. Tournez le sélecteur de programme sur la position Arrêt pour mémoriser l'opération.

vaisselle, en particulier le sel de cuisine, peut endommager l'adoucisseur d'eau.

Versez 1 litre d'eau à l'intérieur du réservoir (cette opération est nécessaire uniquement lorsque vous remplissez le réservoir pour la première fois).

i Il est normal que l'eau déborde du réservoir au moment où vous le remplissez de sel.
i Assurez-vous qu'il n'y a pas de sel à l'extérieur du compartiment. Le sel demeurant pendant un certain temps sur la surface du réservoir finit par percer le réservoir. Approvisionnez en sel avant de démarrer un programme de lavage complet. Cela évite les problèmes de corrosion dus au sel répandu.

Quand vous réglez électroniquement l'adoucisseur sur le niveau 1, le voyant Sel ne reste pas allumé.

Utilisation du liquide de rinçage

Attention Utilisez exclusivement des liquides de rinçage de marque, spéciaux pour lave-vaisselle.

Procédez comme suit pour remplir le distributeur de liquide de rinçage :

Attention Ne remplissez jamais le distributeur de liquide de rinçage avec d'autres produits (par ex. gent de nettoyage pour lave-vaisselle, un produit vage liquide). Vous risqueriez d'endommager l'ap-

Réglage du dosage du liquide de rinçage

Le liquide de rinçage est réglé d'usine sur le niveau 3.

Pour augmenter ou réduire le dosage, reportez-vous à "En cas d'anomalie de fonctionnement"

Rangement des couverts et de la vaisselle

Conseils utiles

Attention Ce lave-vaisselle est conçu pour laver la vaisselle et les ustensiles de cuisine pouvant être lavés en machine.

Tout objet absorbant l'eau (chiffon, éponges de nettoyage, ...) ne doit pas être lavé au lave-vaisselle.

- Avant de charger la vaisselle, veillez à :

- Enlever tous les restes d'aliments.

- Laisser tremper les casseroles au fond desquelles adhèrent des restes d'aliments brûlés ou attachés.

• Lorsque vous chargez la vaisselle et les couverts :

- Chargez les articles creux tels que tasses, verres et casseroles, etc. en les retournant.

- Assurez-vous que l'eau ne s'accumule pas dans un creux ou dans un fond bombé.

- Assurez-vous que la vaisselle et les couverts ne soient pas insérés les uns dans les autres, ou ne se chevauchent.

- Assurez-vous que les couverts et la vaisselle ne recouvrent pas d'autres ustensiles.

- Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent.

- Placez les petites pièces dans le panier à couverts.

- La vaisselle en plastique et les poêles en matériau antiadhésif tendent à retenir les gouttes d'eau. Ces articles ne seront pas séchés aussi bien que les articles en porcelaine et en acier.

- Placez les articles légers (bols,...) dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puissent se retourner.

Attention Assurez-vous que la vaisselle et les couverts n'entravent pas la rotation du bras d'aspersion avant de lancer un programme de lavage.

Avertissement Fermez toujours la porte après avoir chargé ou déchargé l'appareil. Une porte ouverte est source de danger.

Placez les plats et les grands couvercles autour du panier inférieur.

2

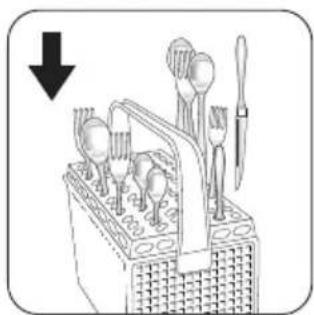

i Utilisez le séparateur à couverts. Si la taille et la forme des couverts ne le permettent pas, retirez le séparateur.

L'eau doit atteindre toutes les surfaces des articles.

Pour les articles de plus grande dimension, rabattez les supports pour tasses vers le haut.

Les assiettes doivent être placées dans la partie arrière du panier supérieur. Inclinez-les vers l'avant.

Réglage de la hauteur du panier supérieur

Si vous placez des plats de grande dimension dans le panier inférieur, verrouillez d'abord le panier supérieur dans sa position la plus haute.

Hauteur maximale de la vaisselle panier supérieur panier inférieur
position la plus haute	20 cm 31 cm
position la plus basse	24 cm 27 cm

Utilisation du produit de lavage

i Utilisez uniquement des produits de lavage (poudre, liquide ou en pastilles) spécialement conçus pour une utilisation au lave-vaisselle.
Veuillez respecter les indications du fabricant figurant sur l'emballage :
- Le dosage recommandé par le fabricant.
- Les consignes de stockage.
En utilisant la quantité de produit de lavage strictement nécessaire, vous contribuerez à la protection de l'environnement.

Pour régler en hauteur le panier supérieur, procédez comme suit :

1. Tirez le panier jusqu'à la butée.
2. Soulevez délicatement les deux côtés jusqu'à ce que le mécanisme s'enclenche et que le panier soit stable.

Pour régler le panier supérieur vers le bas, procédez comme suit :

1. Tirez le panier jusqu'à la butée.
2. Soulevez délicatement les deux côtés.
3. Tenez le mécanisme et laissez-le retomber lentement.

Attention

- Ne soulevez ou n'abaissez jamais le panier d'un seul côté uniquement.

- Si le panier est en position haute, ne placez pas de tasses sur les supports pour tasses.

Versez le détergent dans le distributeur (A).

4

Si vous sélectionnez un programme de lavage avec prélavage, versez une dose supplémentaire dans le compartiment ( B).

5

Produits de lavage en pastilles

Placez une pastille dans le compartiment ( A).

Ces produits combinent les fonctions :

• de produit de lavage
• de liquide de rinçage
- de sel régénérant. Ils peuvent contenir d'autres substances selon le type de pastille utilisé.

Si vous utilisez des produits de lavage en pastille, procédez comme suit :

1. Vérifiez que ces produits de lavage sont appropriés au degré de dureté de l'eau d'alimentation. Consultez à cet effet les instructions du fabricant.
2. Réglez le niveau le plus bas de la dureté de l'eau et du produit de rinçage.

Il n'est pas nécessaire de remplir le réservoir de sel et le distributeur de liquide de rinçage.

Si les résultats de séchage ne sont pas satisfaisants, procédez comme suit :

1. Remplissez le distributeur de liquide de rinçage.
2. Réglez le dosage du liquide de rinçage sur le niveau 2.

Si vous souhaitez réutiliser des produits de lavage traditionnels :

1. Approvisionnez de nouveau le réservoir de sel et le distributeur de liquide de rinçage.
2. Réglez la position maximale du degré de dureté de l'eau.
3. Effectuez un programme normal sans charger l'appareil.
4. Réglez ensuite le degré de dureté de l'eau en fonction de la dureté de l'eau de votre région. Reportez-vous au chapitre "Réglage de l'adoucisseur d'eau".
5. Réglez le dosage du liquide de rinçage.

Le produit de lavage se dissout avec une rapidité qui diffère selon la marque. Certaines pastilles ne donnent pas le meilleur résultat possible avec des programmes de lavage courts. Utilisez des programmes de lavage longs lorsque vous utilisez les pastilles afin d'éliminer complètement le détergent.

Sélection et départ d'un programme de lavage

Pour sélectionner et lancer un programme de lavage, procédez comme suit :

1. Fermez la porte.

2. Tournez le sélecteur pour choisir votre programme. Reportez-vous au chapitre "Programmes de lavage". — Le voyant Marche/Arrêt s'allume.

3. Appuyez sur la touche Départ/Annulation.

4. Le programme démarre automatiquement.
5. Le voyant Départ/Annulation s'allume.

Il n'est désormais plus possible de modifier le programme en cours. Vous devez pour cela, annuler le programme.

Avertissement Annulez ou interrompez un programme de lavage uniquement si cela est absolument nécessaire.

Attention Ouvrez la porte avec précaution. Une vapeur chaude peut s'échapper de l'appareil.

Annulation d'un programme

- Appuyez sur la touche Départ/Annulation et maintenez-la appuyée pendant environ 5 secondes.

– Le voyant Départ/Annulation s'éteint.

Le programme est annulé.

À ce stade, vous pouvez procéder comme suit :

1. Mettez l'appareil à l'arrêt.
2. Sélectionnez un autre programme de lavage.

Vérifiez qu'il y a du produit de lavage dans le distributeur correspondant si vous souhaitez sélectionner un nouveau programme de lavage.

Interruption d'un programme

Ouvrez la porte.

• Le programme s'arrête.
Fermez la porte.
- Le programme reprend à partir du moment de l'interruption.

Réglage et démarrage d'un programme de lavage avec départ différé

1. Sélectionnez un programme de lavage.
2. Appuyez sur la touche Départ différé.

– Le voyant Départ différé s'allume.

1. Appuyez sur la touche Départ/Annulation.
2. Le décompte du départ différé démarre automatiquement.

Lorsque le décompte est terminé, le programme de lavage démarre automatiquement.

Entretien et nettoyage

Avertissement Mettez l'appareil à l'arrêt avant de procéder au nettoyage des filtres.

Nettoyage des filtres

Important N'utilisez pas l'appareil sans les filtres. Contrôlez que les filtres sont correctement installés. Si les filtres ne sont pas correctement installés, les performances de lavage peuvent être compromises et l'appareil pourrait être endommagé.

- Le voyant Départ différé s'éteint.

i L'ouverture de la porte interrompt le décompte. Lorsque vous refermez la porte, le décompte reprend là où il a été interrompu.

Annulation du départ différé :

1. Appuyez sur la touche Départ/Annulation et maintenez-la appuyée pendant environ 5 secondes.
2. Les voyants Départ/Annulation et Départ différé s'éteignent.
3. Appuyez sur la touche Départ/Annulation pour lancer le programme.

Fin d'un programme de lavage

Mettez l'appareil à l'arrêt de la façon suivante :

• L'appareil s'arrête automatiquement.
• Le voyant Fin s'allume.

Pour laisser refroidir la vaisselle et améliorer le processus de séchage, laissez la porte du lave-vaisselle entrouverte et attendez quelques minutes avant de décharger la vaisselle.

Attendez que la vaisselle refroidisse avant de la retirer du lave-vaisselle. La vaisselle encore chaude est sensible aux chocs.

Déchargement du lave-vaisselle

• Déchargez d'abord le panier inférieur, puis le panier supérieur.
• Les côtés et la porte de l'appareil peuvent être mouillés. L'acier inox refroidit plus rapidement que la vaisselle.

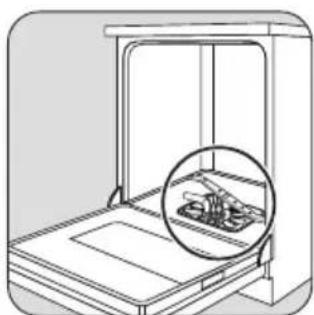

Nettoyez soigneusement les filtres A, B et C sous l'eau courante.

Pour retirer les filtres B et C, tournez la poignée d'environ 1/4 de tour dans le sens contraire des aiguilles d'une montre.

Retirez le filtre plat (A) du fond de la cuve.

Réinstallez le filtre plat (A) dans le fond de la cuve. Veillez à ce qu'il soit bien installé sous les deux rails (D).

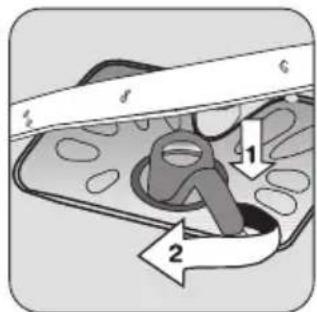

Mettez le système de filtrage en place. Bloquez-les en tournant la poignée dans le sens des aiguilles d'une montre jusqu'à la butée.

En cas d'anomalie de fonctionnement

L'appareil ne démarre pas ou ne s'arrête pas. Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et

Important Ne retirez pas les bras d'aspersion.

Si les orifices des bras d'aspersion sont bouchés, éliminez les résidus de salissure à l'aide d'un cure-dent.

Nettoyage extérieur

Nettoyez les surfaces externes de l'appareil, de même que le bandeau de commande, à l'aide d'un chiffon doux humide. Utilisez uniquement des produits nettoyants neutres. N'utilisez aucun produit abrasif, éponges à récurer ou solvants (acétone, trichloroéthylène etc.

Précautions en cas de gel

Attention N'installez pas l'appareil dans une pièce où la température descend au-dessous de 0 °C. Le cant n'est pas responsable des dommages encourus use du gel.

Si cela est impossible, videz l'appareil et fermez la porte. Débranchez le tuyau d'arrivée d'eau et videz-la.

peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel au Service après-vente. Si l'anomalie persiste, contactez le Service après-vente.

Code d'erreur et anomalie de fonctionnement	Cause possible et solution
le voyant Départ/Annulation clignote de façon continue1 clignotement du voyant de fin de cycleLe lave-vaisselle n'est pas approvisionné en eau	Le robinet d'arrivée d'eau est obstrué ou incrusté de tartre.Nettoyez le robinet d'arrivée d'eau.Le robinet d'arrivée d'eau est fermé.Ouvrez le robinet d'arrivée d'eau.Le filtre situé dans le tuyau d'arrivée d'eau est bouché.Nettoyez le filtre.Le tuyau d'arrivée d'eau n'a pas été installé correctement. Le tuyau est plié ou écrasé.Vérifiez le raccordement.
le voyant Départ/Annulation clignote de façon continue2 clignotements du voyant de fin de cycleLe lave-vaisselle ne vidange pas	Le robinet de l'évier est bouché.Nettoyez le robinet de l'évier.Le tuyau de vidange n'a pas été installé correctement. Le tuyau est plié ou écrasé.Vérifiez le raccordement.
le voyant Départ/Annulation clignote de façon continue3 clignotements du voyant de fin de cycleLe système de sécurité anti-débordement s'est déclenché	Fermez le robinet d'arrivée d'eau et contactez le service après-vente.
Le programme ne démarre pas • La porte	de l'appareil n'est pas fermée.Fermez la porte.La prise du câble d'alimentation électrique de l'appareil n'est pas branchée.Insérez la fiche dans la prise secteur.Le fusible a grillé dans la boîte à fusibles.Remplacez le fusible.La fonction Départ différé est sélectionnée.Annulez le Départ différé pour démarrer le programme immédiate-ment.

Après avoir effectué ces contrôles, mettez l'appareil en fonctionnement. Le programme reprend là où il a été interrompu. Si l'anomalie se reproduit, contactez le service après-vente.

Les informations suivantes sont nécessaires pour une aide rapide et adaptée :

• Modèle (Mod.)
• Référence produit (PNC)

- Numéro de série (S.N.)

Vous trouverez ces informations sur la plaque signalétique située sur l'appareil.

Inscrivez les informations ici :

Description du modèle : ......

Référence du produit : ......

Numéro de série : ......

	Les résultats de lavage sont insatisfaisants
La vaisselle n'est pas propre	Vous n'avez pas sélectionné le programme approprié.La vaisselle est disposée de manière telle à empêcher l'eau d'atteindre toutes les surfaces. Ne surchargez pas les paniers.La rotation des bras d'aspersion est entravée par de la vaisselle mal rangée.Les filtres sont encrassés ou mal installés.La quantité de détergent est insuffisante ou le distributeur de détergent n'a pas été approvisionné.
Des dépôts de tartre sont présents sur la vaisselle	Le compartiment de sel est vide.Le niveau de l'adoucisseur d'eau est mal réglé.Le bouchon du compartiment de sel n'est pas vissé correctement.
La vaisselle est mouillée et terne	Vous n'avez pas utilisé de liquide de rinçage.Le distributeur de liquide de rinçage est vide.
Les verres et la vaisselle présentent des rayures, des taches blanches ou un film bleuâtre	Réduisez le dosage du liquide de rinçage.
Des gouttes d'eau ont séché sur les verres et la vaisselle	Augmentez le dosage du liquide de rinçage.Il se peut que le détergent en soit la cause.

Caractéristiques techniques

Dimensions Largeur cm 60
Hauteur cm 85
Profondeur cm 61
Branchement électrique - Tension - Puissance totale - Fusible	Les informations concernant le branchement électrique figurent sur la plaque signalétique apposée sur le bord intérieur de la porte du lave-vaisselle.
Pression de l'eau d'alimentation	Minimale	0,5 bar (0,05 MPa)
Maximale 8 bars (0,8 MPa)
Capacité Couverts 12

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre

sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Tous les matériaux d'emballage sont écologiques et recyclables. Les composants en plastique sont identifiables grâce aux sigles >PE<, >PS<, etc. Veuillez jeter les ma-

tériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.

Avertissement Pour mettre l'appareil au rebut, procédez de la manière suivante :

- Débranchez l'appareil.

Installation

Avertissement Avant toute intervention sur le lave-vaisselle, il est nécessaire de débrancher l'appareil.

Encastrement sous un comptoir

Placez l'appareil à proximité d'un robinet d'arrivée d'eau et d'une vidange. Enlevez le dessus de l'appareil pour encastrer celui-ci sous un évier ou un plan de travail de cuisine. Assurez-vous que les dimensions correspondent à celles du lave-vaisselle.

1

• Coupez le câble secteur et la prise ; jetez-les.
• Eliminez le verrou de la porte. Ainsi, les enfants ne peuvent pas s'enfermer dans l'appareil et mettre leur vie en danger.

Installez le plan de travail sur l'appareil si vous souhaitez l'utiliser de manière indépendante.

Le socle d'un lave-vaisselle indépendant n'est pas réglable.

Mise à niveau de l'appareil

Assurez-vous que l'appareil est à niveau pour que la porte se ferme correctement. Si l'appareil n'est pas à niveau, la porte ne se fermera pas correctement. Dans ce cas, vissez ou dévissez les pieds de l'appareil jusqu'à ce qu'il soit à niveau.

Raccordement à l'arrivée d'eau

Tuyau d'arrivée d'eau

Branchez l'appareil à une arrivée d'eau chaude (max. 60°) ou d'eau froide.

Si l'eau chaude est produite à partir de sources énergétiques alternatives plus respectueuses de l'environnement (par ex. panneaux solaires ou photovoltaïques et énergie éolienne), utilisez un raccordement à l'eau chaude pour réduire la consommation énergétique.

Raccordez le tuyau d'alimentation à un robinet d'eau à filetage pour tuyau 3/4".

Attention N'utilisez pas des tuyaux provenant d'anciens appareils.

La pression de l'eau doit se situer dans les limites indiquées (reportez-vous au chapitre "Caractéristiques techniques"). Renseignez-vous auprès de la Compagnie lo-

cale de distribution des eaux pour connaître la pression d'alimentation moyenne de votre région.

Veillez à ce que le tuyau d'arrivée d'eau ne soit pas en- roulé, écrasé ou enchevêtré.

Orientez le tuyau d'arrivée d'eau vers la gauche ou la droite, selon vos besoins. Fixez correctement le contre-écrou pour éviter toute fuite d'eau.

Attention Ne raccordez pas l'appareil au moyen de tuyaux neufs ou de tuyaux ayant peu servi. Faites s'écouler l'eau pendant quelques minutes avant de brancher le tuyau d'arrivée d'eau.

Tuyau de vidange

Raccordez le tuyau de vi- dange au robinet de sortie de l'évier.

Branchement électrique

Avertissement Le fabricant ne peut être tenu responsable en cas de non-respect de ces mesures de sécurité.

Mettez l'appareil à la terre conformément aux instructions.

Assurez-vous que la tension nominale et le type d'alimentation indiqués sur la plaque signalétique correspondent à ceux de l'alimentation locale.

Utilisez toujours une prise à l'épreuve des chocs.

Le diamètre intérieur ne doit pas être inférieur au diamètre du tuyau d'évacuation.

Lorsque vous raccordez le tuyau de vidange à un embout du siphon sous l'évier, n'oubliez pas d'enlever toute la membrane en plastique (A). Si vous oubliez d'enlever toute la membrane, les particules d'aliments risquent de s'accumuler avec le temps et de boucher l'embout du tuyau de vidange du lave-vaisselle.

Attention Vérifiez l'étanchéité des raccords.

N'utilisez pas des multiprises, des adaptateurs ou des rallonges. Ils présentent un risque d'incendie.

Ne remplacez pas le câble secteur vous-même. Contactez le service après-vente de votre magasin vendeur.

Assurez-vous que la prise est accessible après l'installation.

Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la prise.

Inhalt

Vous pouvez commander des accessoires, consommables et pièces détachées via notre magasin online sur: www.zanussi.be
