INSTRUKCJA OBSŁUGI ZDT16016FA ZANUSSI

Instrukcja obsługi 43

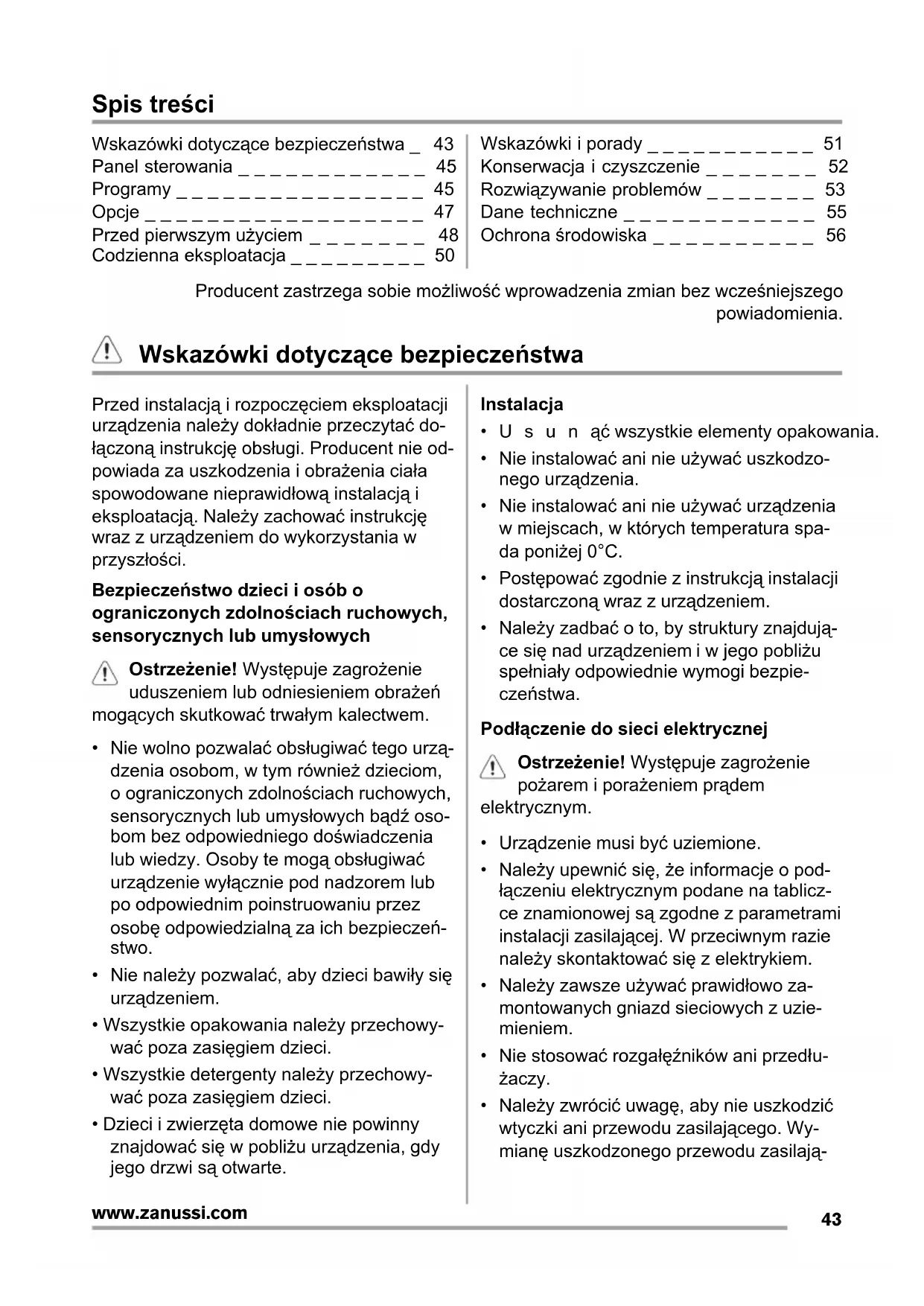

www.zanussi.comSpis treści Wskazówki dotyczące bezpieczeństwa _ 43 Panel sterowania _ _ _ _ _ _ _ _ _ _ _ _ 45 Programy _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 45 Opcje _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 47 Przed pierwszym użyciem _ _ _ _ _ _ _ 48 Codzienna eksploatacja _ _ _ _ _ _ _ _ _ 50 Wskazówki i porady _ _ _ _ _ _ _ _ _ _ _ 51 Konserwacja i czyszczenie _ _ _ _ _ _ _ 52 Rozwiązywanie problemów _ _ _ _ _ _ _ 53 Dane techniczne _ _ _ _ _ _ _ _ _ _ _ _ 55 Ochrona środowiska _ _ _ _ _ _ _ _ _ _ 56 Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia. Wskazówki dotyczące bezpieczeństwa Przed instalacją i rozpoczęciem eksploatacji urządzenia należy dokładnie przeczytać do- łączoną instrukcję obsługi. Producent nie od- powiada za uszkodzenia i obrażenia ciała spowodowane nieprawidłową instalacją i eksploatacją. Należy zachować instrukcję wraz z urządzeniem do wykorzystania w przyszłości. Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych Ostrzeżenie! Występuje zagrożenie uduszeniem lub odniesieniem obrażeń mogących skutkować trwałym kalectwem.

• Nie wolno pozwalać obsługiwać tego urzą- dzenia osobom, w tym również dzieciom, o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych bądź oso- bom bez odpowiedniego do świadczenia lub wiedzy. Osoby te mogą obsługiwać urządzenie wyłącznie pod nadzorem lub po odpowiednim poinstruowaniu przez osobę odpowiedzialną za ich bezpieczeń- stwo.

• Nie należy pozwalać, aby dzieci bawiły się urządzeniem.

• Wszystkie opakowania należy przechowy- wać poza zasięgiem dzieci.

• Wszystkie detergenty należy przechowy- wać poza zasięgiem dzieci.

• Dzieci i zwierzęta domowe nie powinny znajdować się w pobliżu urządzenia, gdy jego drzwi są otwarte. Instalacja

• Usunąć wszystkie elementy opakowania.

• Nie instalować ani nie używać uszkodzo- nego urządzenia.

• Nie instalować ani nie używać urządzenia w miejscach, w których temperatura spa- da poniżej 0°C.

• Postępować zgodnie z instrukcją instalacji dostarczoną wraz z urządzeniem.

• Należy zadbać o to, by struktury znajdują- ce się nad urządzeniem i w jego pobliżu spełniały odpowiednie wymogi bezpie- czeństwa. Podłączenie do sieci elektrycznej Ostrzeżenie! Występuje zagrożenie pożarem i porażeniem prądem elektrycznym.

• Urządzenie musi być uziemione.

• Należy upewnić się, że informacje o pod- łączeniu elektrycznym podane na tablicz- ce znamionowej są zgodne z parametrami instalacji zasilającej. W przeciwnym razie należy skontaktować się z elektrykiem.

• Należy zawsze używać prawidłowo za- montowanych gniazd sieciowych z uzie- mieniem.

• Nie stosować rozgałęźników ani przedłu- żaczy.

• Należy zwrócić uwagę, aby nie uszkodzić wtyczki ani przewodu zasilającego. Wy- mianę uszkodzonego przewodu zasilają-

www.zanussi.comcego należy zlecić przedstawicielowi ser- wisu lub wykwalifikowanemu elektrykowi.

• Podłączyć wtyczkę do gniazda elektrycz- nego dopiero po zakończeniu instalacji. Należy zadbać o to, aby po zakończeniu instalacji urządzenia wtyczka przewodu zasilającego była łatwo dostępna.

• Odłączając urządzenie nie ciągnąć za przewód zasilający. Należy zawsze ciąg- nąć za wtyczkę sieciową.

• Nie dotykać przewodu zasilającego ani wtyczki mokrymi rękoma.

• Urządzenie spełnia wymogi dyrektyw EWG. Podłączenie do sieci wodociągowej

• Należy zwrócić uwagę, aby nie uszkodzić węży wodnych.

• Przed podłączeniem urządzenia do no- wych rur lub do rur, których nie używano przez dłu ższy czas, należy zapewnić prze- pływ wody i odczekać, aż będzie ona czysta.

• Przy pierwszym uruchomieniu urządzenia należy sprawdzić, czy nie ma wycieków.

• Wąż dopływowy wyposażono w zawór bezpieczeństwa i ścianki z wewnętrznym przewodem zasilającym. Ostrzeżenie! Niebezpieczne napię- cie.

• W razie uszkodzenia węża dopływowego należy natychmiast wyjąć wtyczkę z gniazda elektrycznego. Należy skontakto- wać się z punktem serwisowym w celu wymiany węża dopływowego. Przeznaczenie

• To urządzenie jest przeznaczone do użyt- ku w gospodarstwie domowym oraz do podobnych zastosowań, np.: – Kuchnie w obiektach sklepowych, biuro- wych oraz innych placówkach pracowni- czych – Gospodarstwa rolne – Klienci hoteli, moteli i innych obiektów mieszkalnych – Obiekty noclegowe. Ostrzeżenie! Niebezpieczeństwo odniesienia obrażeń ciała, oparzenia, porażenia prądem lub pożaru.

• Nie zmieniać parametrów technicznych urządzenia.

• Noże oraz inne ostre sztućce należy wkła- dać do kosza na sztućce ostrzami skiero- wanymi w dół lub poziomo.

• Nie pozostawiać otwartych drzwi urządze- nia bez nadzoru, aby nie dopuścić do po- tknięcia się o drzwi.

• Nie siadać ani nie stawać na otwartych drzwiach urządzenia.

• Detergenty do zmywarki są niebezpiecz- ne. Należy przestrzegać instrukcji bezpie- czeństwa podanych na opakowaniu deter- gentu.

• Nie pić wody z urządzenia ani nie bawić się ni

• Nie wyjmować naczyń z urządzenia przed zakończeniem programu. Na naczyniach może znajdować się detergent.

• Po otwarciu drzwi w czasie pracy urządze- nia może dojść do uwolnienia gorącej pa- ry.

• Nie umieszczać w urządzeniu, na nim ani w jego pobliżu łatwopalnych substancji ani przedmiotów nasączonych łatwopalnymi substancjami.

• Do czyszczenia urządzenia nie wolno uży- wać wody pod ciśnieniem ani pary wod- nej.

www.zanussi.comUtylizacja Ostrzeżenie! Występuje zagrożenie odniesieniem obrażeń lub uduszeniem.

• Odłączyć urządzenie od źródła zasilania.

• Odciąć przewód zasilający i wyrzucić go.

• Wymontować zatrzask drzwi, aby unie- możliwić zamknięcie się dziecka lub zwie- rzęcia w urządzeniu. Serwis

• Aby zlecić naprawę urządzenia, należy skontaktować się z serwisem. Zaleca się stosowanie wyłącznie oryginalnych części zamiennych.

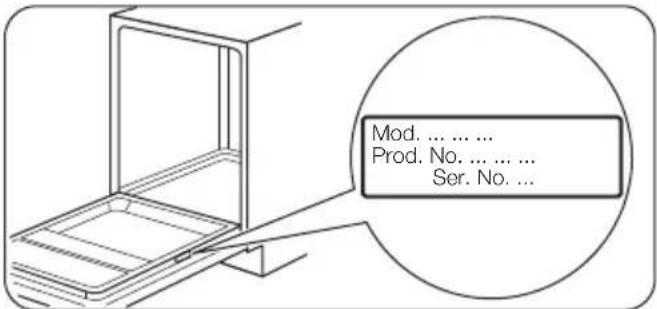

• Kontaktując się z serwisem, należy przy- gotować następujące dane z tabliczki zna- mionowej. Model: Numer produktu: Numer seryjny: Panel sterowania

Przycisk wyboru programów (w górę)

Przycisk wyboru programów (w dół)

Przycisk połowy załadunku

Przycisk funkcji Multitab

Przycisk Opóźniony start

Wskaźniki Wskaźniki Opis Wskaźnik soli. W trakcie programu wskaźnik ten jest zawsze wyłączony. Wskaźnik płynu nabłyszczającego. W trakcie programu wskaźnik ten jest zawsze wyłączony. Wskaźnik zakończenia programu. Programy Program Stopień zabrudzenia Rodzaj załadunku Fazy programu Opcje P1 Rinse and Hold

Dowolne Zmywanie wstępne P2 Intensive Duże Naczynia stołowe, sztuć- ce, garnki i patelnie Zmywanie wstępne Zmywanie w temperaturze 70°C Płukania Suszenie Multitab Połowa załadun-

www.zanussi.comProgram Stopień zabrudzenia Rodzaj załadunku Fazy programu Opcje P3 AUTOMATIC

Dowolne Naczynia stołowe, sztuć- ce, garnki i patelnie Zmywanie wstępne Zmywanie w temperaturze od 45°C do 70°C Płukania Suszenie Multitab P4 Quick A30 Min

Świeże Naczynia stołowe i sztuć-

Zmywanie w temperaturze 60°C Płukanie Multitab P5 Eco

Średnie Naczynia stołowe i sztuć-

Zmywanie wstępne Zmywanie w temperaturze 50°C Płukania Suszenie Multitab Połowa załadun-

P6 Delicate Średnie lub lekkie Delikatne naczynia i szkło Zmywanie w temperaturze 45°C Płukania Suszenie Multitab P7 Plate warmer

Płukanie w temperaturze 70°C

1) Ten program służy do szybkiego płukania naczyń. Zapobiega to zasychaniu resztek jedzenia na

naczyniach i powstawaniu przykrych zapachów. W tym programie nie należy stosować detergentu.

2) Urządzenie rozpoznaje stopień zabrudzenia oraz ilość naczyń znajdujących się w koszach.

Automatycznie reguluje temperaturę i ilość wody, a także zużycie energii oraz czas trwania programu.

3) Program ten umożliwia zmywanie świeżo zabrudzonych naczyń. Program pozwala w krótkim czasie

uzyskać dobre efekty zmywania.

4) W tym programie uzyskuje się największą efektywność zużycia wody i energii elektrycznej podczas

zmywania średnio zabrudzonych naczyń i sztućców. (Jest to standardowy program dla ośrodków przeprowadzających testy).

5) Program ten służy do podgrzewania naczyń przed ich użyciem lub do usuwania kurzu z naczyń, które

nie były używane od dłuższego czasu. W tym programie nie należy stosować detergentu. Parametry eksploatacyjne Program

Czas trwania (min) Zużycie energii (kWh) Zużycie wody (l) P1 Rinse and Hold 14 0.1 4 P2 Intensive 130 - 150 1.3 - 1.4 13 - 15

1) Parametry eksploatacyjne mogą ulec zmianie w zależności od ciśnienia i temperatury wody, zmian w

napięciu zasilania, użytych opcji oraz ilości naczyń.

www.zanussi.comInformacje dla ośrodków przeprowadzających testy Aby uzyskać więcej informacji na temat wyników testu, należy wysłać wiadomość e-mail na adres: info.test@dishwasher-production.com Należy zapisać numer produktu (PNC) podany na tabliczce znamionowej. Opcje Połowa wsadu Opcję tę należy włączyć lub wyłączyć przed rozpoczęciem programu. Opcji Multitab nie można włączyć ani wyłączyć podczas trwania programu. Opcję tę należy włączyć, aby umyć niewiel- ką ilość naczyń. Powoduje ona skrócenie czasu trwania programu oraz zmniejsza zu- życie energii i wody. Umieścić naczynia w górnym i dolnym koszu i użyć mniej detergentu. Multitab Opcję należy włączyć tylko dla wieloskładni- kowych tabletek z detergentem. Opcja ta zatrzymuje doprowadzanie płynu nabłyszczającego i soli. Odpowiednie wskaźniki są wyłączone. Czas trwania programu może się wydłużyć. Włączanie opcji Multitab

Nacisnąć przycisk – zaświeci się od- powiedni wskaźnik. Po zaprzestaniu korzystania z wieloskładnikowych tabletek z detergentem, a przed rozpoczęciem stosowania oddzielnie detergentu, płynu nabłyszczającego i soli do zmywarek, należy wykonać następujące czynności:

1. Ustawić najwyższy poziom zmiękczania

2. Upewnić się, że zbiornik soli oraz dozow-

nik płynu nabłyszczającego są pełne.

3. Uruchomić najkrótszy program z fazą

płukania, bez detergentu i bez naczyń.

4. Ustawić poziom zmiękczania wody odpo-

wiednio do twardości wody doprowadza- nej do urządzenia.

5. Wyregulować dozowanie płynu nabły-

szczającego. Opcję Multitab należy włączyć lub wyłą- czyć przed rozpoczęciem programu. Opcji tej nie można włączyć ani wyłączyć w czasie trwania programu. Sygnały dźwiękowe Po wystąpieniu usterki urządzenia emitowa- ny jest sygnał dźwiękowy. Sygnału tego nie można wyłączyć. Sygnał dźwiękowy może być również emito- wany po zakończeniu programu. Domyślnie ten sygnał jest wyłączony, ale można go włączyć. Włączanie sygnału d źwiękowego zakończenia programu

1. Nacisnąć przycisk wł./wył., aby włączyć

urządzenie. Należy upewnić się, że urzą- dzenie znajduje się w trybie ustawiania – patrz: „Ustawianie i uruchamianie progra- mu”.

Nacisnąć jednocześnie i przytrzymać i , aż zaczną migać wskaźniki , i .

Wskaźniki i wyłączą się.

Wskaźnik będzie nadal migał.

• Na wyświetlaczu pojawi się aktualne ustawienie. Sygnał dźwiękowy włączony. Sygnał dźwiękowy wyłączony.

Nacisnąć , aby zmienić ustawienie.

5. Nacisnąć przycisk wł./wył., aby wyłączyć

urządzenie i potwierdzić ustawienie.

www.zanussi.comPrzed pierwszym użyciem

1. Sprawdzić, czy ustawiony poziom zmięk-

czania wody odpowiada twardości wody doprowadzanej do urządzenia. Jeśli nie, należy ustawić poziom zmiękczania wo- dy. Skontaktować się z miejscowym za- kładem wodociągowym, aby ustalić sto- pień twardości wody doprowadzanej do urządzenia.

2. Napełnić zbiornik soli.

3. Napełnić dozownik płynu nabłyszczają-

4. Otworzyć zawór wody.

5. W urządzeniu mogą znajdować się po-

zostałości z procesu produkcyjnego. Aby je usunąć, należy uruchomić program. Nie należy używać detergentu ani umie- szczać naczyń w koszach. Regulacja zmiękczania wody Twardość wody Regulacja zmiękczania wody Stopnie niemieckie (°dH) Stopnie francuskie (°fH) mmol/l Stopnie Clarke'a Poziom

1) Ustawienie fabryczne.

2) Przy tym poziomie nie stosować soli.

Regulacja poziomu zmiękczania wody

1. Nacisnąć przycisk wł./wył., aby włączyć

urządzenie. Należy upewnić się, że urzą- dzenie znajduje się w trybie ustawiania – patrz: „Ustawianie i uruchamianie progra- mu”.

2. Nacisnąć jednocześnie i przytrzymać

przyciski i , aż zaczną migać wskaźniki , i .

Wskaźniki i wyłączą się.

Wskaźnik będzie nadal migał.

• Wyświetlacz wskaże aktualne ustawie- nie zmiękczacza wody, np. = po- ziom 5.

Nacisnąć kilkakrotnie przycisk , aby zmienić ustawienie.

5. Nacisnąć przycisk wł./wył., aby wyłączyć

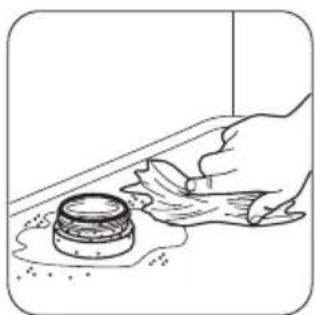

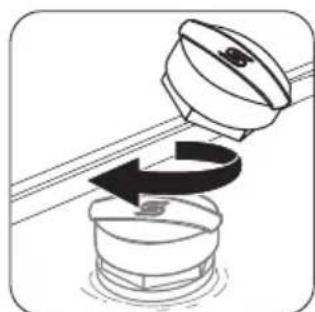

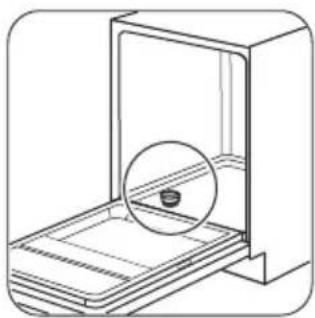

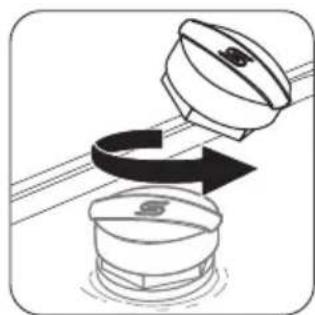

urządzenie i potwierdzić ustawienie. Napełnianie zbiornika soli Uwaga! Podczas napełniania zbiornika soli może się z niego wydostawać woda i sól. Zagrożenie wystąpieniem korozji. Aby tego uniknąć, po napełnieniu zbiornika soli należy uruchomić program.

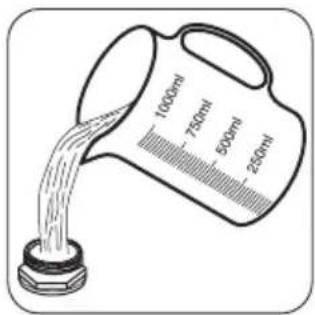

Wlać 1 litr wody do zbiornika soli (tylko za pierwszym ra- zem).

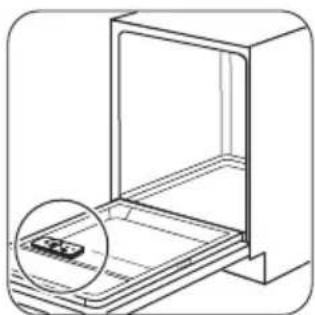

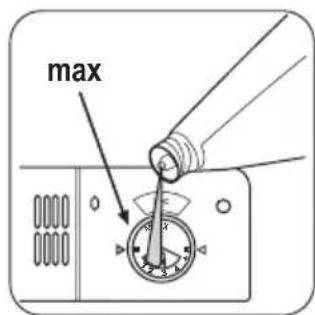

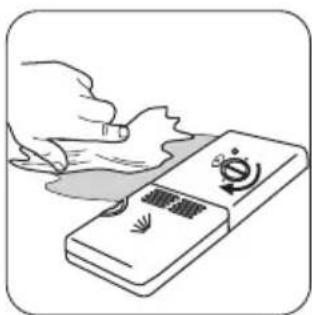

Napełnianie dozownika płynu nabłyszczającego

Aby wyregulować dozowanie płynu nabły- szczającego, należy obrócić pokrętło mię- dzy położeniem 1 (najmniejsza ilość) a po- łożeniem 4 (największa ilość).

www.zanussi.comCodzienna eksploatacja

1. Otworzyć zawór wody.

2. Nacisnąć przycisk wł./wył., aby włączyć

urządzenie. Upewnić się, że urządzenie znajduje się w trybie ustawiania. Patrz punkt „Ustawianie i uruchamianie progra- mu”.

• Jeśli wskaźnik soli jest włączony, na- pełnić zbiornik soli.

• Jeśli wskaźnik płynu nabłyszczającego jest włączony, napełnić dozownik pły- nu nabłyszczającego.

4. Dodać detergentu.

5. Ustawić i uruchomić odpowiedni program

zmywania dla określonego rodzaju na- czyń i poziomu zabrudzenia. Stosowanie detergentu

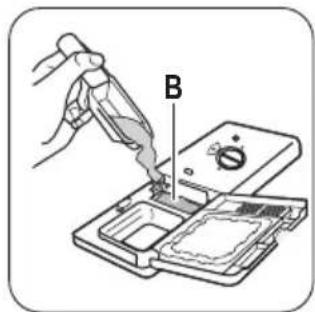

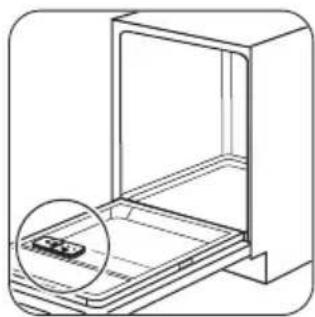

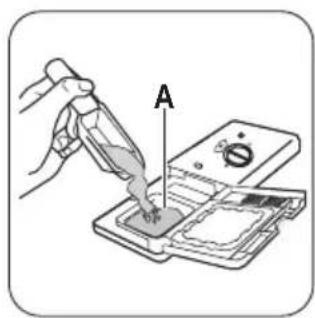

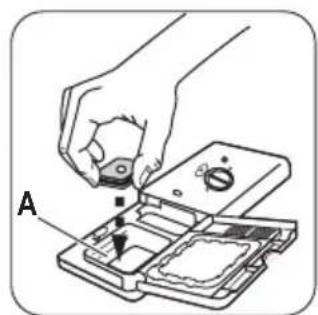

Umieścić detergent lub tabletkę w prze- gródce (A).

Jeżeli wybrano pro- gram obejmujący zmywanie wstępne, należy umieścić nie- wielką ilość deter- gentu w przegródce (B).

Ustawianie i uruchamianie programu Funkcja Auto Off Aby zmniejszyć zużycie energii, funkcja ta po upływie kilku minut automatycznie wyłą- cza urządzenie w następujących przypad- kach:

• Jeśli nie zamknięto drzwi urządzenia w celu włączenia programu.

• Po zakończeniu programu. Tryb ustawiania Dla niektórych ustawień konieczne jest włą- czenie trybu ustawiania. Urządzenie jest w trybie ustawiania, jeśli po włączeniu na wyświetlaczu pokazany jest program P5. Jeśli panel sterowania nie pokazuje tego stanu, nacisnąć CANCEL. Na wyświetlaczu pojawi się program P5. Uruchamianie programu bez opóźnienia

1. Otworzyć zawór wody.

2. Nacisnąć przycisk wł./wył., aby włączyć

urządzenie. Upewnić się, że urządzenie znajduje się w trybie ustawiania.

3. Nacisnąć kilkakrotnie jeden z przycisków

wyboru programu, aż na wyświetlaczu pojawi si ę numer odpowiedniego progra- mu.

www.zanussi.com• Po kilku sekundach na wyświetlaczu pojawi się czas trwania programu.

4. Ustawić odpowiednie opcje.

5. Zamknąć drzwi urządzenia, aby urucho-

mić program. Uruchamianie programu z opóźnieniem

Nacisnąć kilkakrotnie , aż na wyświet- laczu pojawi się żądany czas opóźnienia (od 1 do 24 godzin).

• Włączy się wskaźnik opóźnienia.

3. Zamknąć drzwi urządzenia. Rozpocznie

się odliczanie czasu.

• Po zakończeniu odliczania nastąpi uruchomienie programu. Otwieranie drzwi w trakcie pracy urządzenia Po otwarciu drzwi urządzenie przestaje pra- cować. Po zamknięciu drzwi urządzenie bę- dzie kontynuować pracę od momentu, w któ- rym została przerwana. Anulowanie programu

1. Nacisnąć i przytrzymać CANCEL, aż na

wyświetlaczu pojawi się program P5. Przed uruchomieniem nowego progra- mu należy upewnić się, że w dozowniku znajduje się detergent. Anulowanie opóźnienia rozpoczęcia programu w trakcie odliczania Po anulowaniu opóźnienia rozpoczęcia pro- gramu należy ponownie ustawić program.

1. Nacisnąć i przytrzymać CANCEL, aż na

wyświetlaczu pojawi się program P5. Po zakończeniu programu Po zakończeniu programu na wyświetlaczu pojawi się 0:00.

1. Nacisnąć przycisk wł./wył. lub poczekać,

aż funkcja Auto Off automatycznie wyłą- czy urządzenie.

2. Zakręcić zawór wody.

• Przed wyjęciem naczyń z urządzenia na- leży poczekać, aż ostygną. Gorące naczy- nia łatwo ulegają uszkodzeniu.

• Należy najpierw wyjmować naczynia z do- lnego, a następnie z górnego kosza.

• Na ściankach i drzwiach urzą dzenia może znajdować się woda. Stal nierdzewna schładza się szybciej niż naczynia. Wskazówki i porady Zmiękczanie wody Twarda woda zawiera dużo minerałów, które mogą uszkodzić urządzenie oraz sprawić, że efekty zmywania będą niezadowalające. Zmiękczacz wody neutralizuje te minerały. Sól do zmywarek utrzymuje zmiękczacz wo- dy w czystości oraz w odpowiednim stanie. Istotne jest ustawienie właściwego poziomu zmiękczania wody. Zapewnia to stosowanie odpowiedniej ilości soli do zmywarek i wody przez zmiękczacz wody. Stosowanie soli, płynu nabłyszczającego i detergentu

• Należy stosować wyłącznie sól, płyn na- błyszczający i detergent do zmywarek. In- ne produkty mogą uszkodzić urządzenie.

• Płyn nabłyszczający jest dozowany pod- czas ostatniej fazy płukania i zapobiega powstawaniu smug i plam na naczyniach podczas ich suszenia.

• Tabletki wieloskładnikowe zawierają de- tergent, płyn nabłyszczający oraz inne do- datki. Należy sprawdzić, czy te tabletki można stosować przy danej twardości wo-

www.zanussi.comdy. Należy zapoznać się z instrukcją na opakowaniu produktu.

• Tabletki z detergentem nie rozpuszczają się całkowicie w trakcie krótkich progra- mów. Zaleca się stosowanie tabletek przy długich programach, aby zapobiec osa- dzaniu się detergentu na naczyniach. Nie używać większej ilości detergentu niż zalecana. Postępować zgodnie ze wskazówkami podanymi na opakowaniu de- tergentu. Ładowanie koszy Przykłady załadunku koszy przedsta- wiono w dołączonej broszurze.

• W urządzeniu należy zmywać przedmioty, które są przystosowane do zmywania w zmywarkach.

• Nie wkładać do urządzenia elementów wykonanych z drewna, rogu, aluminium, cynołowiu i miedzi.

• Nie wkładać do urządzenia przedmiotów, które mogą pochłaniać wodę (gąbki, ście- reczki).

• Usunąć z naczyń resztki jedzenia.

• Aby u łatwić usuwanie pozostałości przy- palonych potraw, należy zamoczyć naczy- nia w wodzie przed ich umieszczeniem w urządzeniu.

• Wklęsłe elementy (kubki, szklanki i miski) układać otworami w dół.

• Upewnić się, że naczynia i sztućce nie przylegają do siebie. Wymieszać łyżki z innymi sztućcami.

• Upewnić się, że szklanki nie stykają się ze sobą

• Małe elementy umieścić w koszu na sztućce.

• Lekkie elementy umieścić w koszu gór- nym. Upewnić się, że nie będą się one przemieszczać.

• Przed uruchomieniem programu upewnić się, że ramiona spryskujące mogą się swobodnie obracać. Przed rozpoczęciem programu Upewnić się, że:

• filtry są czyste i prawidłowo założone;

• ramiona spryskują ce nie są zatkane;

• ułożenie naczyń i przyborów kuchennych w koszach jest prawidłowe;

• program jest odpowiedni dla danego ro- dzaju załadunku i stopnia zabrudzenia;

• zastosowano prawidłową ilość detergentu;

• w zmywarce znajduje się sól do zmywarek i płyn nabłyszczający (chyba że stosowa- ne są wieloskładnikowe tabletki z deter- gentem);

• pokrywka zbiornika soli nie jest poluzowa- na. Konserwacja i czyszczenie Ostrzeżenie! Przed przeprowadzeniem konserwacji należy wyłączyć urządzenie i wyjąć wtyczkę przewodu zasilającego z gniazda elektrycznego. Brudne filtry i zapchane ramiona sprys- kujące pogarszają efekt zmywania. Należy je regularnie sprawdzać i w razie po- trzeby wyczyścić. Czyszczenie filtrów

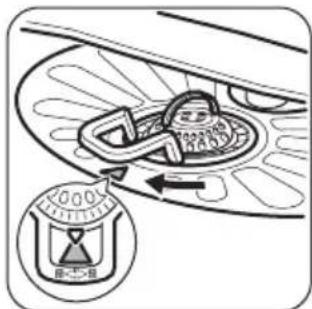

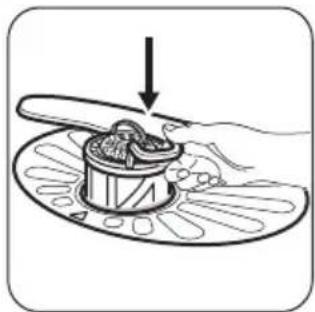

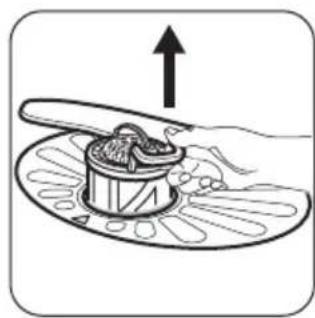

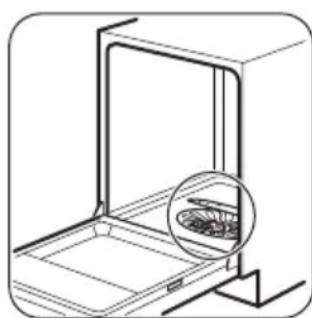

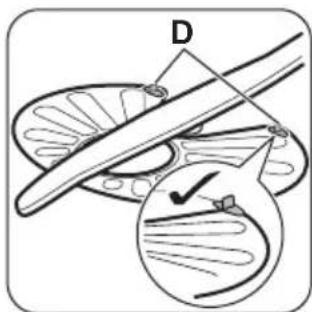

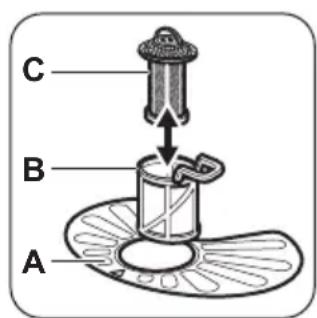

W celu wyjęcia filtrów (B) i (C) należy obró- cić uchwyt w kierunku przeciwnym do ruchu wskazówek zegara i wyjąć filtry. Rozdzielić filtry (B) i (C). Przepłukać filtry wodą. Wyjąć filtr (A). Przepłukać filtr wodą. Przed ponownym włożeniem filtru (A) należy upewnić się, że wewnątrz osadnika ani na jego krawędzi nie znajdują się resztki żyw- ności lub inne zanieczyszczenia. Sprawdzić, czy filtr (A) jest prawidłowo umie- szczony pod 2 prowadnicami (D). Połączyć filtry (B) i (C). Umieścić je ponow- nie w filtrze (A). Obrócić uchwyt zgodnie z ruchem wskazówek zegara, aż się zabloku- je. Nieprawidłowe umiejscowienie filtrów może skutkować niezadowalającymi efektami zmywania i uszkodzeniem urz ądze- nia. Czyszczenie ramion spryskujących Nie wolno wyjmować ramion spryskujących. Jeżeli otwory w ramionach spryskujących są zatkane, zabrudzenia należy usunąć przy pomocy cienkiego i zaostrzonego przedmio- tu. Czyszczenie obudowy Wyczyścić urządzenie za pomocą wilgotnej szmatki. Stosować wyłącznie neutralne środki do czy- szczenia. Nie używać produktów ściernych, myjek do szorowania ani rozpuszczalników. Rozwiązywanie problemów Zmywarka nie daje się uruchomić lub prze- staje działać podczas zmywania. Przed skontaktowaniem się z serwisem na- leży zapoznać się z poniższymi informacja- mi, które mogą być pomocne w rozwiązaniu problemu. Przy niektórych usterkach na wyświetla- czu pojawia się kod alarmowy:

- Urządzenie nie napełnia się wodą.

- Urządzenie nie odpompowuje wody.

- Włączyło się zabezpieczenie przed zalaniem. Ostrzeżenie! Przed przystąpieniem do sprawdzenia należy wyłączyć urządzenie.

www.zanussi.comProblem Prawdopodobna przyczyna Możliwe rozwiązanie Program nie uruchamia się. Wtyczki przewodu zasilającego nie włożono prawidłowo do gniazda elektrycznego. Włożyć prawidłowo wtyczkę prze- wodu zasilającego do gniazda. Drzwi urządzenia są otwarte. Zamknąć drzwi urządzenia. Uszkodzony bezpiecznik w skrzyn- ce bezpieczników. Wymienić bezpiecznik. Ustawiono opóźnienie rozpoczęcia programu. Anulować opóźnienie rozpoczęcia programu lub poczekać do końca odliczania czasu. Urządzenie nie napełnia się wodą. Zawór wody jest zamknięty. Otworzyć zawór wody. Ciśnienie wody jest zbyt niskie. Skontaktować się z miejscowym zakładem wodociągowym. Zawór wody zablokował się lub po- krył osadem kamienia. Wyczyścić zawór wody. Zablokowany filtr w wężu dopływo- wym. Oczyścić filtr. Wąż dopływowy jest zagięty lub przygnieciony. Upewnić się, że położenie węża jest prawidłowe. Włączyło się zabezpieczenie przed zalaniem. W urządzeniu doszło do wycieku wody. Zamknąć zawór wody i skontakto- wać się z punktem serwisowym. Urządzenie nie wypompo- wuje wody. Zatkane rozgałęzienie syfonu zle- wozmywaka. Oczyścić rozgałęzienie syfonu zle- wozmywaka. Wąż spustowy jest zagięty lub przygnieciony. Upewnić się, że położenie węża jest prawidłowe. Po sprawdzeniu włączyć urządzenie. Pro- gram zostanie wznowiony od momentu, w którym został przerwany. Jeśli problem wystąpi ponownie, należy skontaktować się z punktem serwisowym. Jeśli na wyświetlaczu pojawią się inne kody alarmowe, należy skontaktować się z punk- tem serwisowym. Efekty zmywania i suszenia są niezadowalające Białawe smugi lub niebieskawy nalot na szklankach i naczyniach

• Zbyt duża dawka płynu nabłyszczającego. Obrócić pokrętło regulacji dozowania pły- nu nabłyszczającego, aby zmniejszyć do- zowanie.

• Użyto zbyt dużo detergentu. Plamy i ślady po odparowanych kroplach wody na szklankach i naczyniach.

• Zbyt mała dawka płynu nabłyszczającego. Obrócić pokrętło regulacji dozowania pły- nu nabłyszczającego, aby zwiększyć do- zowanie.

• Przyczyną może być jakość detergentu. Naczynia są mokre

• Program nie posiada fazy suszenia lub temperatura w fazie suszenia jest zbyt ni- ska.

• Dozownik płynu nabłyszczającego jest pusty.

• Przyczyną może być jakość płynu nabły- szczającego.

• Przyczyną może być jakość wieloskładni- kowych tabletek z detergentem. Należy

www.zanussi.comwypróbować inną markę lub włączyć do- zownik płynu nabłyszczającego i zastoso- wać płyn nabłyszczający wraz z wielos- kładnikowymi tabletkami z detergentem. Patrz: „Porady i wskazówki”, gdzie omó- wiono inne możliwe przyczyny. Włączanie dozownika płynu nabłyszczającego

1. Nacisnąć przycisk wł./wył., aby włączyć

urządzenie. Należy upewnić się, że urzą- dzenie znajduje się w trybie ustawiania – patrz: „Ustawianie i uruchamianie progra- mu”.

2. Nacisnąć jednocześnie i przytrzymać

przyciski i , aż zaczną migać wskaźniki , oraz .

Wskaźniki i wyłączą się.

Wskaźnik nadal będzie migał.

• Na wyświetlaczu pojawi się aktualne ustawienie. Dozownik płynu nabłyszczające- go wyłączony. Dozownik płynu nabłyszczające- go włączony.

Nacisnąć , aby zmienić ustawienie.

5. Nacisnąć przycisk wł./wył., aby wyłączyć

urządzenie i potwierdzić ustawienie.

6. Wyregulować dozowanie płynu nabły-

7. Napełnić dozownik płynu nabłyszczają-

cego. Dane techniczne Wymiary Wysokość/szerokość/głębokość (mm) 596 / 818 - 898 / 555 Podłączenie do sieci elek- trycznej Patrz tabliczka znamionowa. Napięcie 220-240 V Częstotliwość 50 Hz Ciśnienie doprowadzanej wo-

Min./maks. (bar/MPa) (0.5 / 0.05 ) / (8 / 0.8 ) Dopływ wody

Zimna lub ciepła woda

maks. 60°C Pojemność Liczba standardowych nakryć 12 Pobór mocy Tryb czuwania 0.99 W Tryb wyłączenia 0.10 W

1) Podłączyć wąż dopływowy do zaworu wody z gwintem 3/4".

2) Jeżeli ciepła woda pochodzi z alternatywnych źródeł energii (np. z kolektorów słonecznych, elektrowni

wiatrowych), można użyć jej do zasilania urządzenia, aby zmniejszyć zużycie energii.

www.zanussi.comTabliczka znamionowa Mod. ... ... ... Prod. No. ... ... ... Ser. No. ... Ochrona środowiska Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

• Opakowanie należy odpowiednio zutylizo- wać. Materiały oznaczone symbolem należy poddać recyklingowi.
