MANUAL DE UTILIZADOR AI400120 GAGGENAU

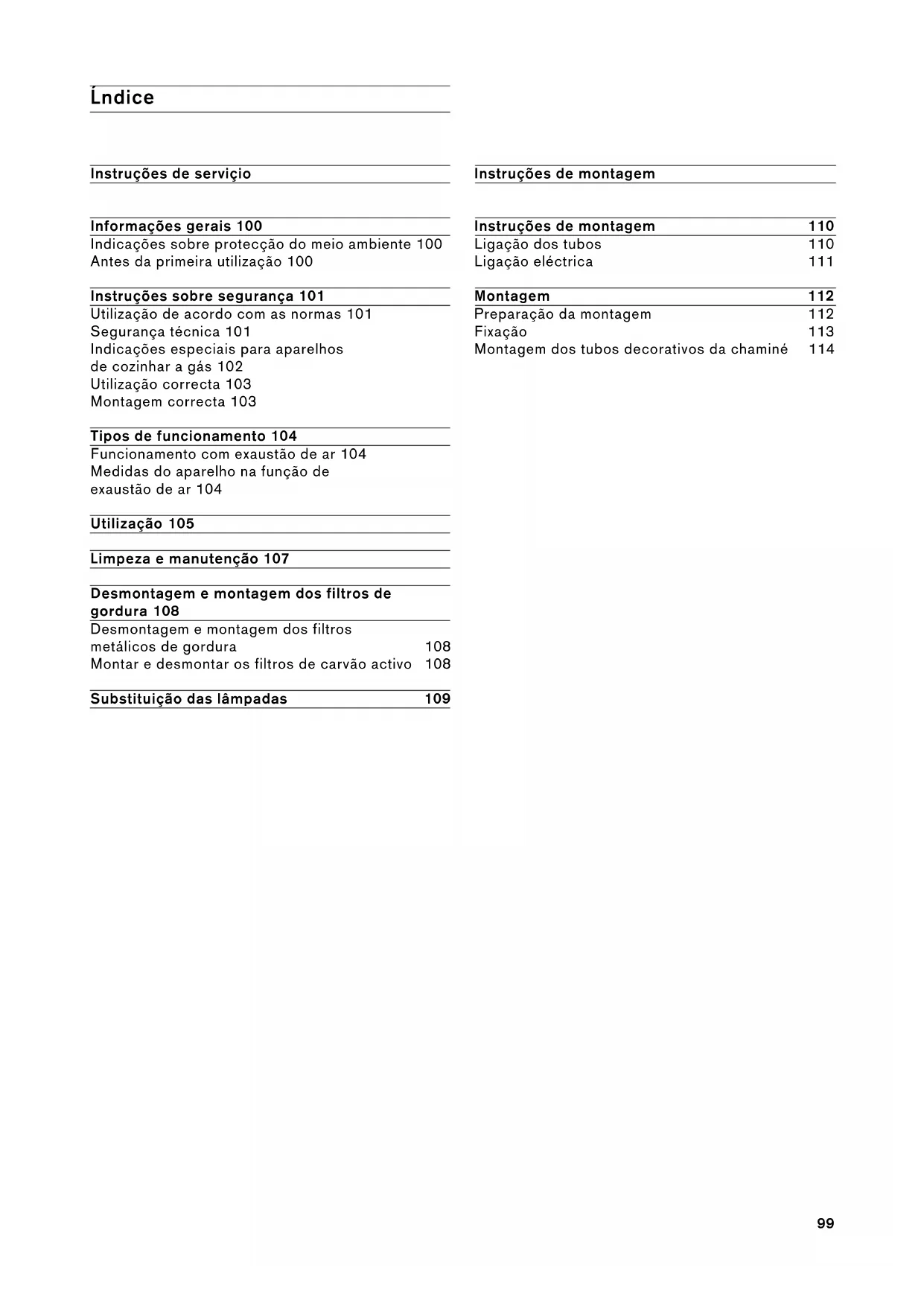

Instruções de serviço

Informações gerais 100

Indicações sobre protecção do meio ambiente 100

Antes da primeira utilização 100

Instruções sobre segurança 101

Utilização de acordo com as normas 101

Segurança técnica 101

Indicações especiais para aparelhos

de cozinhar a gás 102

Utilização correcta 103

Montagem correcta 103

Tipos de funcionamento 104

Funcionamento com exaustão de ar 104

Medidas do aparelho na função de

exaustão de ar 104

Utilização 105

Limpeza e manutenção 107

Desmontagem e montagem dos filtros de gordura 108

Desmontagem e montagem dos filtros metálicos de gordura 108

Montar e desmontar os filtros de carvão activo 108

Substituição das lâmpadas 109

Instruções de montagem

Instruções de montagem 110

Ligação dos tubos 110

Ligação eléctrica 111

Montagem 112

Preparação da montagem 112

Fixação 113

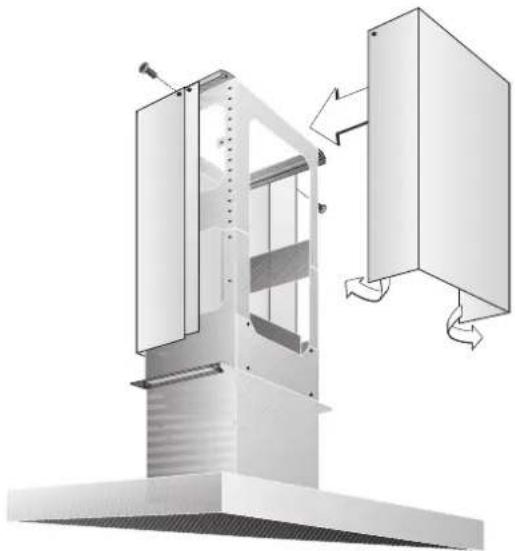

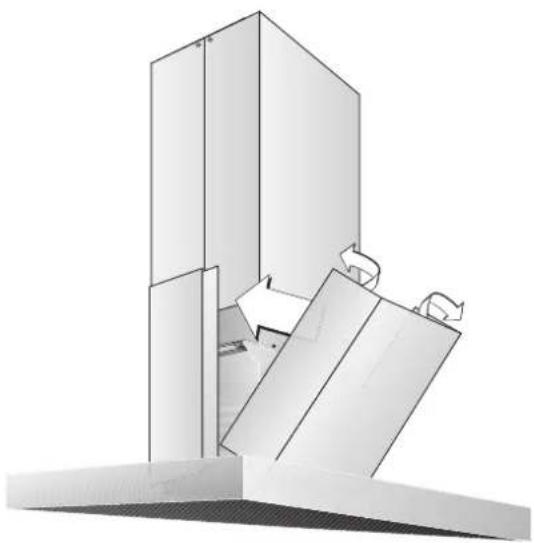

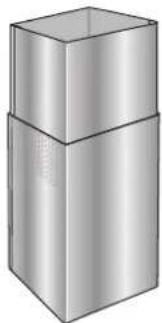

Montagem dos tubos decorativos da chaminé 114

Indicações sobre protecção do meio ambiente

Reciclagem da embalagem de transporte

Até chegar a sua casa, o seu novo aparelho esteve protegido pela embalagem. Todos os materiais utilizados não prejudicam o meio ambiente e são reutilizáveis. Por favor, participe neste objectivo e proceda à reciclagem da embalagem sem prejudicar o ambiente.

PERIGO DE FERIMENTOS

Os componentes da embalagem podem ser perigosas para as crianças. Por isso, mantenha-as fora do seu alcance.

Reciclagem do aparelho antigo

Os aparelhos antigos não são lixo sem qualquer valor. Através duma reciclagem sem prejudicar o meio ambiente, podem ser recuperadas matérias-primas valiosas.

Este aparelho está identificado de acordo com a Directiva Europeia 2002/96/EG sobre aparelhos eléctricos e electrónicos antigos (waste electrical and electronic

equipment-WEEE). A Directiva prevê o enquadramento da recolha e aproveitamento dos aparelhos antigos com validade em toda a EU.

Antes de reciclar o aparelho antigo, deverá inutilizá-lo.

Nunca coloque o seu aparelho antigo junto do lixo normal para recolha.

Por favor, informe-se junto do seu agente especializado ou dos Serviços Municipais, sobre os processos de reciclagem actuais.

Certifique-se de que o aparelho antigo é guardado fora do alcance das crianças, até à sua recolha.

Antes da primeira utilização

Indicação: Estas instruções de serviço aplicam-se a vários modelos de aparelhos. É possível que sejam descritos vários pormenores de equipamento que não correspondam ao seu aparelho.

Antes de colocar o novo aparelho em funcionamento, deverá ler atentamente as Instruções de Serviço. Elas contêm informações importantes para sua segurança, bem como sobre utilização e limpeza do aparelho.

Guardar em lugar seguro as Instruções de Serviço e de Montagem e entregá-las a um eventual novo dono do aparelho.

Anomalias

Se na indicação aparecer um F:

- Ver o capítulo "Utilização".

Se não for possível utilizar o exaustor:

- Desligar o exaustor da corrente eléctrica durante 1 minuto, retirando a ficha da tomada ou desligando o fusível. Depois volte a ligar o aparelho à corrente.

No caso de eventuais dúvidas ou anomalias, por favor entrar em contacto com os Serviços Técnicos.

(Ver o índice dos Postos de Assistência).

Em caso de telefonema, indicar:

E-nr.

FD

Estes números constam da placa de características no interior do exaustor, para o que deve ser retirado o filtro de gordura.

Registar os números nos campos acima referidos.

Utilização de acordo com as normas

• Este exaustor corresponde às determinações sobre segurança prescritas. Uma utilização inadequada pode provocar danos a pessoas ou em objectos.
• O exaustor só pode ser utilizado, exclusivamente, para fins domésticos. O fabricante não é responsável por danos provocados por uma utilização inadequada ou errada.
• O fabricante não pode ser responsabilizado por danos provocados pelo desrespeito das indicações sobre segurança.

PERIGO DE FERIMENTOS

Não permitir que as crianças brinquem com o exaustor! Adultos e crianças não podem utilizar o aparelho sem vigilância.,

• se não reunirem as condições físicas e mentais para o efeito,
• se lhe faltarem conhecimentos e experiência para utilizar o aparelho correctamente.

Segurança técnica

• O exaustor saiu de fábrica em perfeitas condições. No entanto, deverá verificar o aparelho antes da montagem relativamente a danos visíveis. Se o aparelho apresentar danos, não deve ser colocado em funcionamento!
  Se o cabo de ligação do exaustor estiver danificado, ele tem que ser substituído pelo fabricante, pelos seus Serviços Técnicos ou por pessoal qualificado devidamente autorizado, para se evitarem situações de perigo.
  A montagem (incluindo a ligação eléctrica), manutenção ou reparação do exaustor só podem ser executadas por pessoal especializado. Em qualquer situação o exaustor tem que ser desligado da corrente, retirando a ficha da tomada ou desligando o dispositivo de segurança!

• Devido a uma montagem, manutenção ou reparação deficiente, podem resultar perigos graves para o utilizador, pelos quais o fabricante não pode ser responsabilizado.

• Alterações técnicas ou mecânicas são perigosas e não devem ser efectuadas! Elas podem provocar falhas no funcionamento do exaustor.

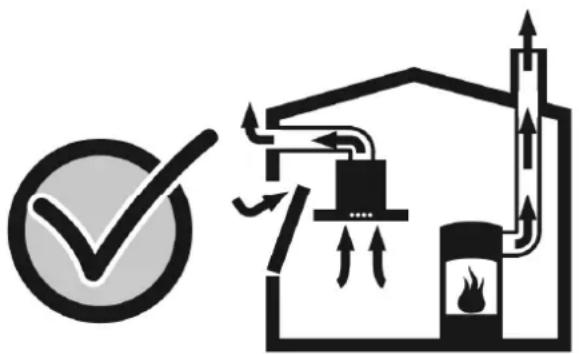

Funcionamento simultâneo do exaustor com um aparelho de aquecimento instalado no mesmo local e dependente do ar ambiente

- Aparelhos de aquecimento dependentes do ar ambiente são, p. ex., os aparelhos de aquecimento com funcionamento a gás, óleo, madeira ou carvão, esquentadores e acumuladores de água a gás, placas e fornos de cozinhar a gás, que utilizam o ar necessário para a combustão no local da instalação e cujos gases resultantes da combustão são conduzidos para o exterior através duma chaminé.

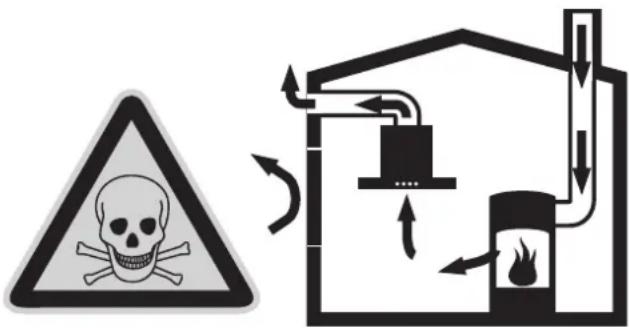

PERIGO DE ENVENENAMENTO

No caso de funcionamento simultâneo do exaustor com um aparelho de aquecimento dependente do ar ambiente, existe o perigo de envenenamento provocado pela aspiração de retorno dos gases da combustão altamente venenosos.

- É possível o funcionamento sem perigo, se a depressão no local da instalação do aparelho de aquecimento não exceder 4 Pa (0,04 mbar). Isto pode ser conseguido se o ar necessário para a combustão puder ser reposto através de aberturas não fecháveis, p. ex. em portas, janelas, em ligação com uma caixa mural de admissão/exaustão de ar ou através de outras medidas técnicas.

• Por isso, tem que existir sempre a reposição de ar fresco suficiente no local da instalação..
• Uma caixa mural de admissão/exaustão de ar, só por si, não garante a manutenção do valor limite antes referido.

Indicação: Na avaliação tem que ser considerado o valor da ventilação global da habitação. Para isso, peça a intervenção duma entidade responsável nesta matéria.

- Se o exaustor funcionar exclusivamente em circulação de ar, não existe qualquer limitação na sua utilização.

Indicações especiais para aparelhos de cozinhar a gás

• Na montagem do exaustor sobre aparelhos de cozinhar a gás têm que ser respeitadas as determinações legais em vigor (p. ex., na Alemanha: Regras Técnicas para Instalações de Gás TRGI).
• Têm que ser sempre respeitadas as normas e instruções de instalação válidas do fabricante dos aparelhos a gás.
• Na montagem tem que ser considerado que só uma parte do exaustor pode estar directamente junto dum armário superior ou de uma parede. Caso contrário, pode existir o perigo duma concentração de calor. A distância mínima em relação à parede ou ao armário superior tem que ser de 50 mm.

Nunca utilizar em simultâneo mais que dois queimadores a gás, por um período máximo de 15 minutos com a carga térmica máxima. Devido ao desenvolvimento de calor, existe o perigo de queimaduras ao tocarem-se as superfícies do aparelho!

• Tome atenção que um queimador grande com mais de 5 KW (Wok) corresponde à potência de dois queimadores a gás normais.
• O exaustor pode sofrer danos provocados pelo grande desenvolvimento de calor.
• Nunca colocar em funcionamento um queimador a gás sem ter sobre ele o correspondente recipiente de cozinhar. Regular a chama de forma que esta não passe para fora do fundo do recipiente.

Utilização correcta

- Limpar cuidadosamente o exaustor, antes da primeira colocação em funcionamento.

- Antes de qualquer limpeza ou manutenção, desligar o exaustor da corrente eléctrica, retirando a ficha da tomada ou desligando o dispositivo de segurança.

- Lâmpadas (principalmente as lâmpadas de halogéneo) aquecem muito durante o funcionamento do aparelho. Mesmo passado algum tempo depois de desligado, ainda existe perigo de queimaduras!

- Antes de qualquer substituição de lâmpadas, o exaustor tem que ser desligado da corrente e as lâmpadas têm que arrefecer!

- Utilizar o exaustor só com as lâmpadas colocadas.

- Ligar sempre o exaustor, se for utilizada uma zona de cozedura. Se o exaustor não for ligado, pode formar-se água de condensação. Devido a isso, podem verificar-se danos no aparelho.

- Não colocar quaisquer objectos sobre a base do exaustor.

Não flamejar alimentos nem trabalhar com chamas livres por baixo do exaustor.

O exaustor ligado suga as chamas para o filtro. Devido a incrustações no filtro de gordura, existe o perigo de incêndio!

- Vigiar, sempre, tachos, frigideiras e fritadeiras, sempre que preparar alimentos com óleos e gorduras, p. ex., batatas fritas. Óleos e gorduras superaquecidos podem inflamar facilmente!

- Com a limpeza regular dos filtros de gordura e da substituição atempada dos filtros de carvão activo, evita-se o perigo de incêndios.

- Nunca utilizar o exaustor sem filtros de gordura.

Montagem correcta

- Respeitar as instruções do fabricante do aparelho de cozinhar e verificar, se é ou não possível o funcionamento do exaustor sobre o mesmo.

- Desde que não tenham sido indicadas distâncias de segurança superiores pelo fabricante do aparelho de cozinhar, é válida uma distância mínima

- entre aparelhos de cozinhar eléctricos e o canto inferior do exaustor de 600 mm, Fig. 1.

- entre aparelhos de cozinhar a gás (canto superior do tacho) e o canto inferior do exaustor de 700 mm, Fig. 1.

Se forem utilizados diferentes aparelhos de cozinhar, aplica-se a maior distância indicada.

- A largura do exaustor tem que corresponder à largura do aparelho de cozinhar.

- Sobre um aparelho de aquecimento para combustíveis sólidos, do qual pode resultar um incêndio (p. ex. fuga de faiscas), só é possível a montagem do exaustor, se o aparelho de aquecimento tiver uma cobertura fechada não removível e forem respeitadas as normas específicas do país. Esta limitação não se aplica em fogões a gás e placas de cozinhar a gás.

Para se evitarem danos no aparelho de cozinhar, este tem que estar tapado durante a montagem do exaustor.

Tipos de funcionamento

- O exaustor pode funcionar com exaustão ou com circulação de ar. De fábrica, o exaustor vem regulado para o funcionamento com exaustão de ar.

Funcionamento com exaustão de ar

Acessórios de instalação para operação de descarga para o exterior

Canal de descarga em aço inoxidável:

O ar aspirado é limpo na sua passagem pelo filtro de gordura e encaminhado para o exterior através dum sistema de tubagem.

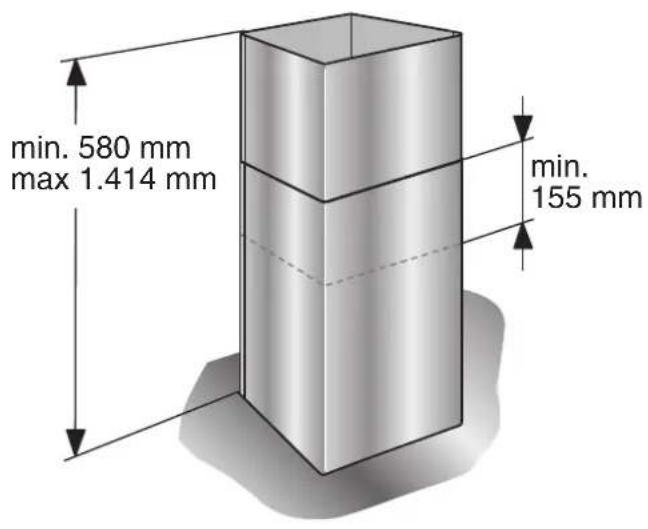

Medidas do aparelho na função de exaustão de ar

min. 580 mm max 1.414 mm min. 155 mm

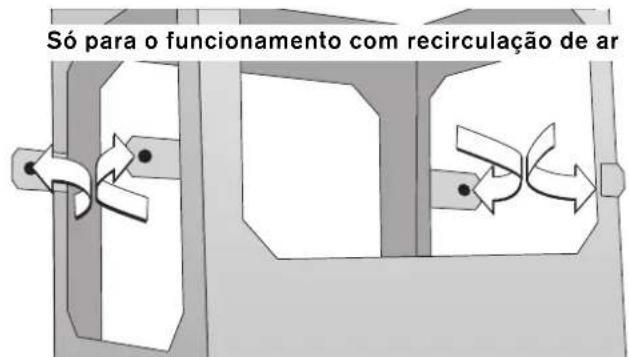

Funcionamento com circulação de ar

Acessórios de instalação para operação de recirculação de ar

Canal de descarga em aço inoxidável:

O ar aspirado é limpo através do filtro de gorduras e dum filtro de carvão activo e encaminhado, de novo, para a cozinha.

Para agarrar as substâncias com odores na função de circulação de ar, tem que estar instalado o filtro de carvão activo (ver «Desmontar e montar o filtro de gordura»).

O jogo de montagem completo, bem como o filtro de substituição podem ser adquiridos no comércio especializado, nos nossos Serviços Técnicos ou nas lojas Online. O número do acessório pode ser consultado no final das Instruções de Serviço.

A tomada tem que ser aplicada, pelo menos, 170 mm abaixo do tecto.

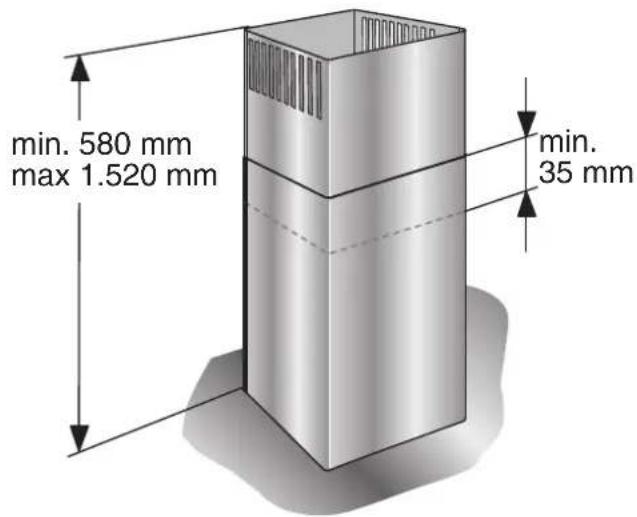

Medidas do aparelho na função de circulação de ar

min. 580 mm max 1.520 mm min. 35 mm

Utilização

Os vapores da cozinha são eliminados de forma mais eficaz:

se o exaustor for ligado no início do cozinhado.
se o exaustor for desligado só alguns minutos, depois de terminado o cozinhado.

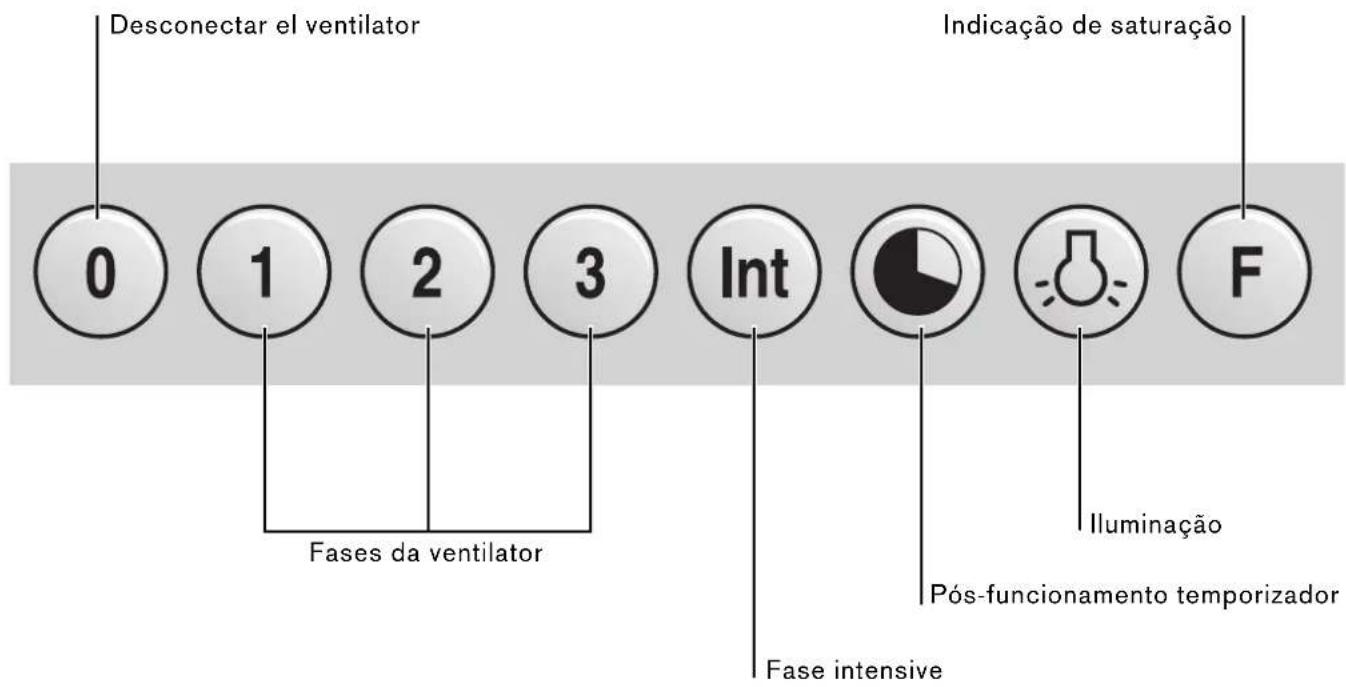

Desconectar el ventilator Indicação de saturação 0 1 2 3 Int F Fases da ventilator Iluminação Pós-funcionamento temporizador Fase intensive

Ligar o exaustor:

Premir a tecla 1, 2, 3 ou Int.

Desligar o exaustor:

Premir a tecla 0.

Fase intensive

Com a fase intensiva obtêm-se o rendimento máximo. Ela só é necessária por curtos períodos de tempo.

Ao se fazerem pré-assaduras ou assados completos em recipientes abertos deve-se acionar a tecla Int a fim de ajustar a ventilação para o grau intensivo.
Caso o exaustor tenha sido ligado por meio da atuação do grau de ventilação intensivo, a ventila ção desligar-se-á automaticamente após 5 minutos de funcionamento.
Se o exaustor estiver a funcionar no grau 1, 2 ou 3 e nesse momento for accionada a tecla Int, a ventilação passará para o grau intensivo, sendo que após 5 minutos voltará para o grau anteriormente escolhido.
- Se desejar terminar a operação com o grau de inten sidade máxima antes de decorridos os 5 minu tos, pressione a tecla "0" ("Desl. Motor") ou um outro grau. Naturalmente, a exaustão do aparelho pode ser desligada a qualquer momento atuando-se a tecla 0 ("Desligamento do motor").

Funções especiales

Temporizador para o grau de ventilação intensivo:

- Pressionando-se simultaneamente a tecla Int e uma das teclas 1, 2 ou 3 provocará o funcionamento do ventilador no grau intensivo durante respectiva mente 3, 5 ou 10 minutos, sendo que esse valor ficará memorizado; o aparelho vem fornecido de fábrica ajustado para um período de 5 minutos (equivalente portanto à combinação de teclas Int e 2).

Pós-funcionamento temporizado:

- O pós-funcionamento temporizado pode ser combinado com qualquer grau de ventilação. Pressione primeiramente a tecla desejada (1, 2, 3 ou Int) e atue em seguida a tecla

A duração do pós-funcionamento temporizado é de 10 minutos em qualquer grau de ventilação. Após decorridos estes 10 minutos, a ventilação desligará automaticamente (a iluminação continuará ligada).

Ventilação de intervalo:

- Uma das peculiaridades deste aparelho é a função de "ventilação de intervalo", que consiste de uma ligação periódica automática da ventilação durante 5 minutos a cada hora. Para ativar esta função, pressione simultaneamente a tecla 0 e uma das teclas 1, 2 ou 3 segundo a potência desejada.

Este modo de operação do exaustor ficará assinalado por uma iluminação alternada da tecla o do indicador do grau de ventilação escolhido.

Para desligar a ventilação de intervalo, pressione a tecla 0.

Iluminação:

Premir, por breves instantes, a tecla para ligar e desligar.
- A iluminação pode ser utilizada em qualquer momento, mesmo se o exaustor estiver desligado.
Regulação da luminosidade: Manter premida a tecla até obter a luminosidade pretendida.

Indicação de saturação: F

- Após um período de funcionamento total de 30 horas do aparelho, o indicador de saturação F do filtro de gorduras começará a piscar. Este sinal de pisca-pisca luminoso serve para alertar o utilizador para a necessidade de se fazer uma limpeza dos filtros de gorduras. Naturalmente, a limpeza dos filtros de gorduras também pode ser feita a qualquer momento desejado, sem que o sinal de pisca-pisca luminoso do indicador de saturação tenha disparado.

Para apagar a indicação premir a tecla F.

⚠️ PERIGO DE FERIMENTOS

Através da Hotline ou da loja Online podem ser adquiridos os produtos de limpeza e manutenção próprios para o seu aparelho. (ver a página dobrada).

Superfícies do aparelho

Indicação: Observar as condições de garantia na brochura sobre Service anexa.

• As superfícies do aparelho e os elementos de comando são sensíveis a riscos. Por isso, respeitar as seguintes instruções sobre limpeza:
• Evitar a limpeza do exaustor com panos secos, esponjas ásperas, produtos abrasivos, bem como produtos de limpeza com teor de areia, soda, ácidos ou cloro ou quaisquer outros produtos de limpeza agressivos.
• Limpar a superfície do aparelho e os elementos de comando com um pano macio e húmido, detergente líquido ou um produto suave para limpeza de janelas.
• Não raspar impurezas secas, elas devem, primeiro, ser amolecidas com um pano húmido.
• Limpar a zona em volta dos elementos de comando com cuidado, para se evitar uma infiltração de humidade que prejudique a parte electrónica do aparelho.

Indicação: Limpar as superfícies de aço inox só no mesmo sentido do polimento. Para as teclas de comando não utilizar o produto de limpeza do aço inox!

Indicação sobre conservação do aparelho

- Produtos de limpeza e conservação adequados para o seu aparelho, podem ser adquiridos através da "Hotline" ou da loja "Online" (ver a página dobrada).

• Os filtros metálicos de gordura aplicados absorvem as partículas de gordura existentes nos vapores da cozinha.
• As esteiras do filtro são formadas por metal não combustível.

PERIGO DE INCÊNDIO

Com o aumento da saturação dos filtros com resíduos contendo substâncias gordurosas, aumenta a possibilidade de inflamação dos mesmos. Além disso, o funcionamento do exaustor pode ser prejudicado.

• Com uma limpeza atempada dos filtros metálicos de gordura, evita-se o perigo de incêndios.
• Na limpeza dos filtros de gordura, limpar também, com um pano húmido, as partes acessíveis da estrutura do aparelho com incrustações de gordura.

- Num funcionamento normal (diário 1 a 2 horas) os filtros de metal devem ser limpos 1x por mês.

... na máquina de lavar loiça

A lavagem dos filtros metálicos de gordura pode ser feita na máquina de lavar loiça. Neste caso podem verificar-se ligeiras descolorações que, no entanto, não têm qualquer influência na função dos filtros.
Os filtros devem ser colocados soltos na máquina de lavar loiça. Eles não podem ficar apertados.

Indicação: Não lavar os filtros metálicos muito saturados de gordura com a restante loiça.

... à mão

• Na lavagem manual, deixar a gordura dos filtros amolecer em água quente com detergente, escovar os filtros, enxaguar bem e deixar escorrer.
• Não utilizar quaisquer produtos de limpeza agressivos, com teor de ácidos ou lixívia.
• No caso de sujidade de difícil remoção, recomendamos a limpeza com um solvente especial de gorduras em forma de spray. Este pode ser adquirido na loja Online.

Desmontagem e montagem dos

filtros de gordura

Limpeza das placas de vidro

• Com um pano macio e húmido, aplique sobre as superfícies de vidro um produto comum para limpeza de janelas.
  Para facilitar a limpeza as placas poderão ser desmontadas da seguinte maneira: Desmonte os filtros de gorduras. Na parte superior do exaustor encontram-se três aberturas, através das quais pode-se introduzir o cabo de uma colher de madeira (ou outro objecto semelhante com extremidade não contundente) a fim de provocar o levantamento de cada uma das placas de vidro, facilitando assim a sua desmontagem.
• Em caso de forte contaminação por sujidades, as placas de vidro poderão ser lavadas numa máquina de lavar loiça (temperatura máx. 55°C).

NOTA: Ao recolocar as placas, preste atenção para não provocar riscos nas superfícies da chaminé do exaustor. As placas de vidro deverão ser re-instala - das com o lado que possui dizeres virado para baixo. Aplique as placas de vidro de modo que primeira mente as suas bordas encostem na chaminé.

PERIGO DE FERIMENTOS

É indispensável seguir as informações e avisos no capítulo «Instruções sobre segurança», antes da desmontagem e montagem dos filtros de gordura.

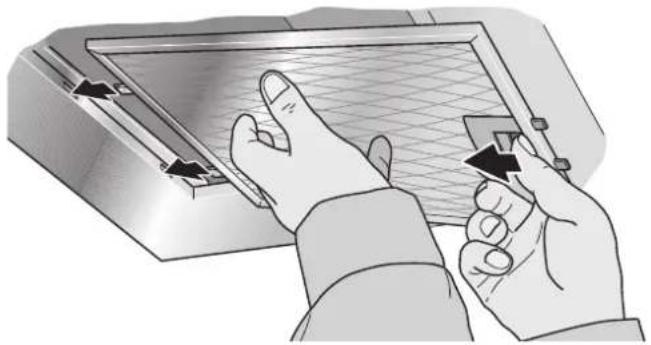

Desmontagem e montagem dos filtros metálicos de gordura

1 Abrir o bloqueio e retirar o filtro de gordura.

Com a outra mão segurar o filtro de gordura por baixo.

(no caso de aparelhos com exaustão periférica)

2 Limpar o filtro de gordura.
3 Voltar a montar o filtro de gordura depois de limpo.

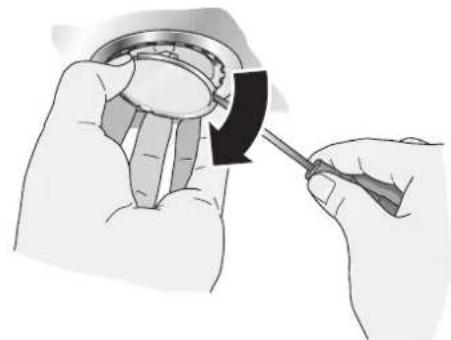

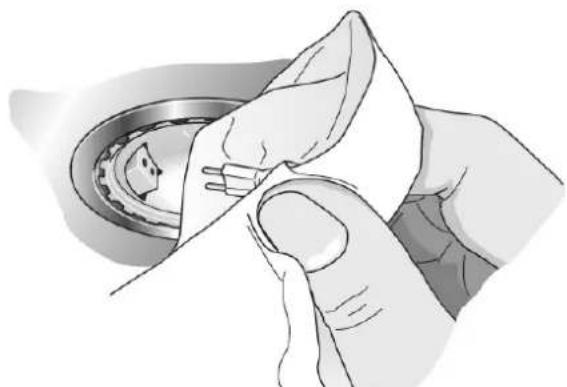

Substituição das lâmpadas

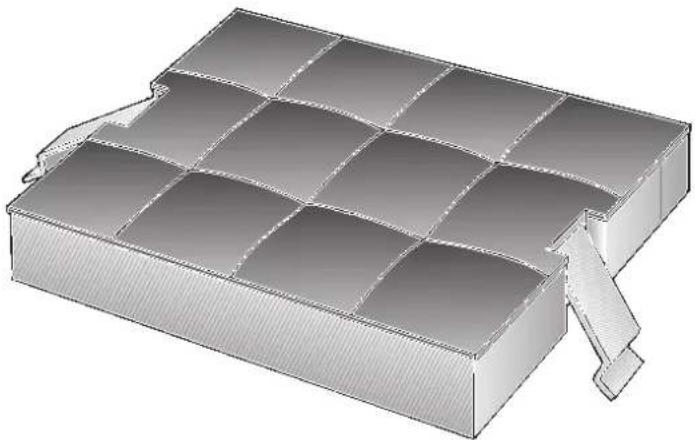

• Os filtros de carvão activo agarram as substâncias de odores na função de circulação de ar.
• Num funcionamento normal (diariamente 1 a 2 horas), os filtros de carvão activo têm que ser substituídos, normalmente, 2x por ano.
• O filtro de carvão activo pode ser adquirido no comércio especializado, nos nossos Serviços Técnicos ou nas lojas Online (ver Acessórios Especiais). Utilizar somente os filtros originais.
• Os filtros de carvão activo não possuem quaisquer substâncias nocivas e podem ser reciclados com o lixo doméstico.

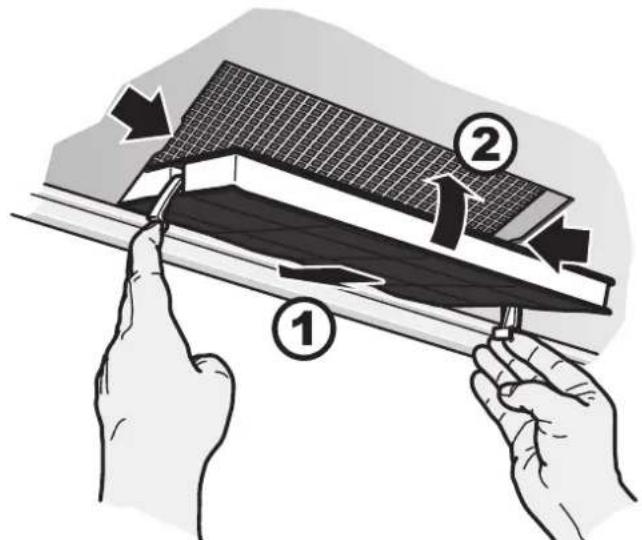

Montar e desmontar os filtros de carvão activo

1 Desmontar os filtros de gordura (ver o capítulo Desmontagem e montagem dos filtros metálicos de gordura).

2 Montar o filtro de carvão activo.
3 Encaixar a patilha.
4 Voltar a montar o filtro de gordura (ver o capítulo Desmontagem e montagem dos filtros metálicos de gordura).

• É importante dar atenção às informações e avisos no capítulo «Instruções sobre segurança», antes da substituição das lâmpadas.
  A descrição sobre a substituição das lâmpadas aplica-se a vários modelos de aparelhos.

Indicação: Observar as condições de garantia na brochura sobre Service anexa.

Substituição das lâmpadas de halogéneo

PERIGO DE FERIMENTOS

As lâmpadas de halogéneo aquecem muito durante o funcionamento do aparelho. Mesmo passado algum tempo depois de desligado, ainda existe perigo de queimaduras!

• As lâmpadas defeituosas devem ser substituídas imediatamente. Para se evitarem sobrecargas nas outras lâmpadas.
  As lâmpadas de halogéneo têm que arrefecer completamente, antes de serem substituídas.

1 Com uma ferramenta adequada, afastar com cuidado o anel da lâmpada.

2 Substituir a lâmpada danificada por outra nova do mesmo tipo e com a mesma potência (ver a placa de características).

Indicação: As lâmpadas de halogéneo, ao serem aplicadas não podem ser tocadas pelo balão de vidro. Por isso, para montar a lâmpada, utilizar um pano limpo.

3 Voltar a aplicar a cobertura da lâmpada.
4 Voltar a ligar o aparelho à corrente, ligando a ficha à tomada ou ligando o dispositivo de segurança.

Instruções de montagem

- Antes da montagem, deverá observar as instruções e os avisos no capítulo «Instruções sobre segurança»!

Funcionamento por exaustão de ar

- O ar da exaustão é expelido para cima através dum tubo ou directamente para o exterior através da parede exterior.

Indicação: O ar da exaustão não pode ser encaminhado nem para uma chaminé de fumos ou de gases de exaustão, nem para um poço que sirva de ventilação de locais de instalação de aparelhos de aquecimento.

Se se pretender encaminhar o ar de exaustão para uma chaminé de fumos ou de gases de exaustão fora de serviço, tem que ser obtida autorização da entidade responsável para o efeito.
Para o encaminhamento do ar de exaustão para o exterior de edifícios, têm que ser respeitadas as normas legais e locais das entidades responsáveis (p. ex. Câmaras Municipais).
Se o ar de exaustão tiver que ser encaminhado para o exterior através da parede, deve ser utilizada uma caixa mural telescópica.

O exaustor atinge a sua potência optimizada através de:

• de um tubo de exaustão o mais curto possível e rectilíneo e
• com um diâmetro tão grande quanto possível.
• Caso não se possam evitar curvas, estas devem ter um raio tão grande quanto possível.

Indicação: A utilização de tubos de exaustão longos e rugosos, muitas curvas e diâmetro de tubos inferior a 150 mm provoca uma diminuição da potência de ventilação optimizada e o aumento de ruídos.

Para instalação da ventilação de exaustão só devem ser utilizados tubos ou mangueiras de material não combustível.
- O fabricante do exaustor não assume qualquer responsabilidade por reclamações relativas a planeamento e instalação da tubagem.

Ligação dos tubos

• O diâmetro dos tubos de exaustão não deve ser inferior a 150 mm.
• Tubos circulares: Recomendamos um diâmetro interior de 150 mm, no entanto, nunca inferior a 120 mm.
• Canais plano têm que ter uma secção interior equivalente aos tubos circulares. ∅ 150 mm ca. de 177 cm² ∅ 120 mm ca. de 113 cm²
• No caso de diferentes diâmetros dos tubos: Utilizar tiras de vedação.

Ligação de tubo de exaustão ∅ 150 mm (tamanho recomendado)

- Fixar o tubo de exaustão directamente no bocal de ventilação e vedar adequadamente. Utilizando um tubo de alumínio, deve ser, primeiro, alisada a zona de ligação.

Ligação dum tubo de exaustão ∅ 120 mm

• Fixar o bocal de redução directamente no bocal de ventilação.
• Fixar o tubo de exaustão no bocal de redução.
• Vedar adequadamente ambas as zonas de vedação.

Ligação eléctrica

• Antes da instalação eléctrica, devem ser sempre observadas as instruções e os avisos no capítulo «Instruções sobre segurança»!
• O exaustor só pode ser instalado por um electricista qualificado e que conheça as normas legais em vigor no local.

⚠️ PERIGO DE FERIMENTOS

Se o cabo de ligação do exaustor estiver danificado, ele terá que ser substituído pelo fabricante, pelos seus Serviços Técnicos ou por uma entidade devidamente qualificada e autorizada para o efeito, para se evitarem situações de perigo.

• O exaustor só pode ser ligado a uma tomada com contacto de segurança instalada de acordo com as normas.
• Instalar a tomada directamente por trás dos tubos decorativos do exaustor

- A tomada com contacto de segurança deve estar ligada a um circuito de corrente próprio.

- Se a tomada com contacto de segurança não tiver acesso fácil depois da instalação do exaustor, tem que existir um dispositivo de corte, como acontece numa ligação fixa.

Se for necessária uma ligação fixa

• Deve ser previsto na instalação um dispositivo de corte. Como dispositivo de corte são válidos interruptores com uma abertura de contactos superior a 3 mm e corte de ligação multipolar. Deles fazem parte os interruptores LS, fusíveis e contactores.

Dados eléctricos

Os dados eléctricos necessários para a ligação encontram-se na placa de características, acessível dentro do aparelho, depois de se retirarem os filtros de gordura.

Comprimento do cabo de ligação: ca. de 1,30 m.

Este exaustor corresponde às determinações EG sobre supressão de interferências.

Montagem

O exaustor está previsto para montagem no tecto da cozinha ou num tecto separado mas resistente.

• Na montagem, dar também atenção à possibilidade de serem montados eventuais acessórios especiais.
• Dar atenção a distância mínima, obrigatória, entre a zona de cozinhar e o exaustor (ver "Instruções de segurança").
• Evitar danos na superfície sensível do aparelho.

Preparação do tecto

⚠️ PERIGO DE FERIMENTOS, PERIGO DE DANOS MATERIAIS

Verificar, antes de efectuar furos no local previsto para a montagem, se existem cabos eléctricos ou outras tubagens embutidas na parede.

• O tecto tem que ser plano e horizontal.
  Os parafusos e buchas anexos são indicados para betão e pedras naturais. Para outras construções do tecto utilizar os meios de fixação correspondentes.
  Dar atenção à suficiente capacidade de resistência do tecto.
• Verificar se a profundidade dos furos corresponde ao comprimento dos parafusos.
  Dar atenção â fixação segura das buchas.

Peso máx.: 50 kg.

É reservado o direito de alterações na construção no âmbito do desenvolvimento técnico.

Atenção:

O exaustor está previsto para ser montado no tecto da cozinha, ou num tecto falso estável. Tome em conta o peso máximo total do exaustor inclusive acessórios: 45 kg.

Antes de assinalar as posições para os furos de fixação, verifique se nesse local (ou seja, no interior do tecto) não há cabos eléctricos, canos de água, canos de gás ou quaisquer outras condutas instaladas.

Antes da montagem, verifique se as buchas e os parafusos fornecidos com o aparelho são adequados para o seu tecto. Se necessário, utilize buchas especiais.

Montagem do exaustor:

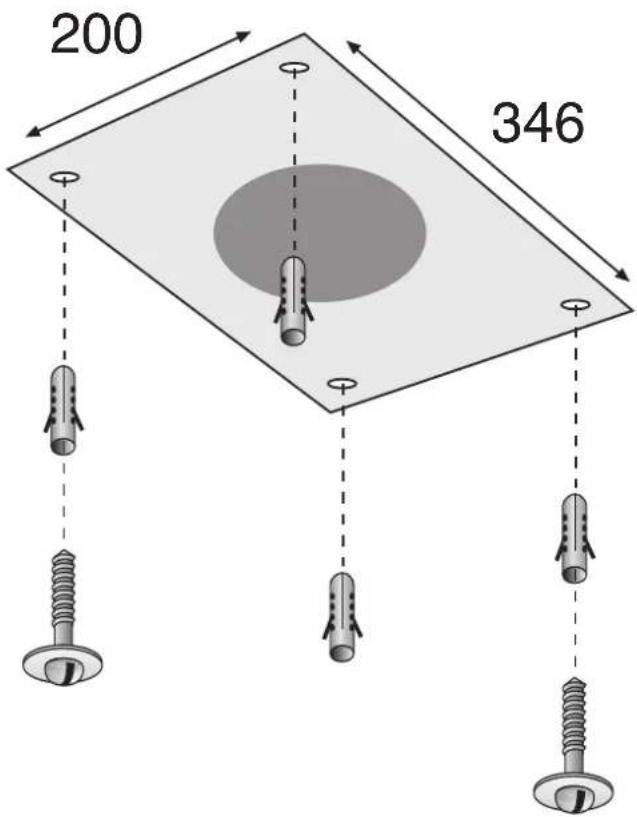

1 Por meio do gabarito de furações, marque as posições para os parafusos no tecto.

200 346

2 Abra 4 furos com ∅ 8 mm para as buchas. Introduza as buchas até ficarem rentes à superfície do tecto.

3 Vire dois parafusos até ficarem salientes aprox. 10 mm. Aplique esses parafusos nas posições que mais tarde ficarão ocupadas pelas aberturas em forma de fechadura na armação de suporte (atrás à esquerda, e à frente à direita, com referência ao painel de comando do exaustor).

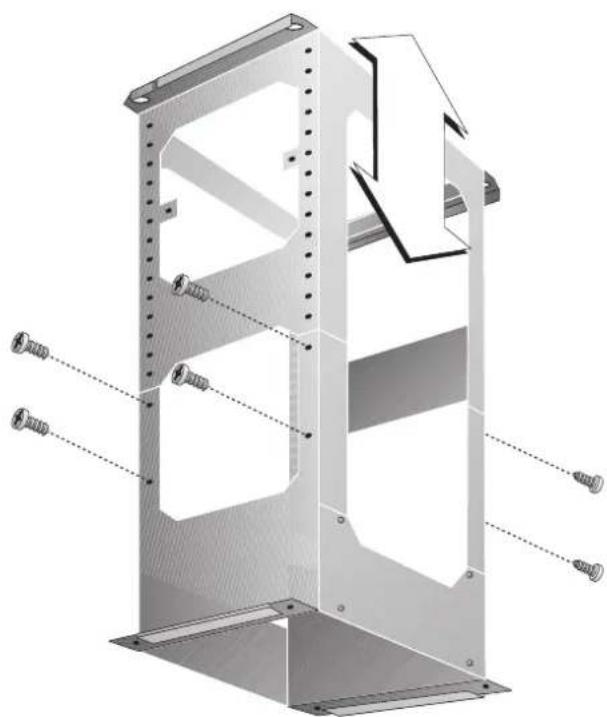

4 Ajuste a altura desejada para a armação de suporte e aperte firmemente os 8 parafusos (no caso dos modelos mais compridos:

12 parafusos). O comprimento da armação de suporte pode ser ajustado em passos de 20 mm.

Importante:

Mantenha a separação mínima de 600 mm entre o exaustor e as zonas de aquecimento de fogões eléctricos, ou de 700 mm para fogões a gás.

Só para o funcionamento com recirculação de ar: Dobre as quatro presilhas para fixação do defletor de recirculação de ar 90 graus para fora, na parte de cima da armação de suporte.

Só para o funcionamento com recirculação de ar

5 Prenda a armação de suporte, através dos dois furos em forma de fechadura, nos parafusos no tecto. Fixe a armação de suporte com todos os 4 parafusos no tecto.

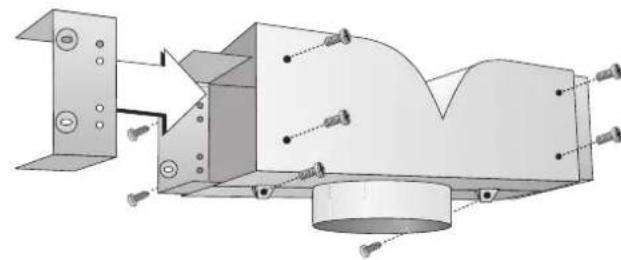

Só para o funcionamento com recirculação de ar: Só para o funcionamento com recirculação de ar: Monte o deflector de recirculação de ar e prenda à armação de suporte. Encurte a tubulação flexível até ao comprimento necessário, e depois fixe ao exaustor.

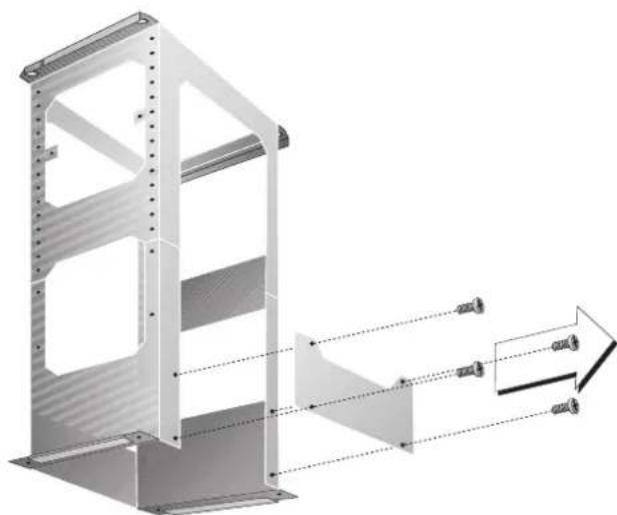

6 Retire a chapa de cobertura na parte de trás da armação de suporte.

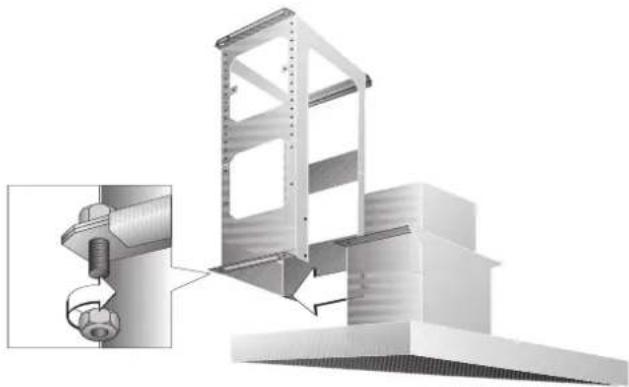

7 Introduza o exaustor nas presilhas laterais da armação de suporte (atenção para que o cabo não fique preso!) e fixe o exaustor imediatamente com 4 parafusos.

8 Reaparafuse a chapa de cobertura na parte de trás da armação de suporte. A chapa de cobertura é importante para a estabilidade.

9 Fixe o canal de descarga ao exaustor e à conexão de descarga do lado do tecto (ou no deflector de recirculação de ar, no caso de funcionamento como recirculação de ar).

10 Faça a conexão eléctrica.

11 Retire, caso existentes, as películas plásticas de protecção das coberturas da chaminé.

12 Ao fazer a montagem das coberturas da chaminé, preste atenção para não provocar riscos nas superfícies sensíveis.

13 Fixe a parte superior da chaminé (sem tiras magnéticas) com 2 parafusos, na parte superior da armação de suporte.

14 Dobre ligeiramente a segunda metade superior da chaminé (com tiras magnéticas), encaixe-a na primeira metade da chaminé, ajuste bem (sem deixar frestas!) e fixe com 2 parafusos na parte superior da armação de suporte.

15 Apoie a parte de baixo da chaminé (sem tiras magnéticas) sobre o exaustor. Dobre liegeiramente a segunda metade de baixo da chaminé (com tiras magnéticas), encaixe-a na primeira parte da chaminé e ajuste bem (sem deixar frestas!).

16 Só para o funcionamento com recirculação de ar: Aplique um filtro de carvão activado. O filtro de carvão activado não faz parte dos acessórios fornecidos com o exaustor.

17 Verifique se o aparelho funciona sem problemas.

Nota: Para a desmontagem, as metades da chaminé devem ser separadas apenas com as mãos. Nunca utilize ferramentas, pois as mesmas podem provocar danos na chaminé.

	AD010016 AD010026
	AD010126 AD010136
2x3 6
		KF001-010
