BEDIENUNGSANLEITUNG AI400120 GAGGENAU

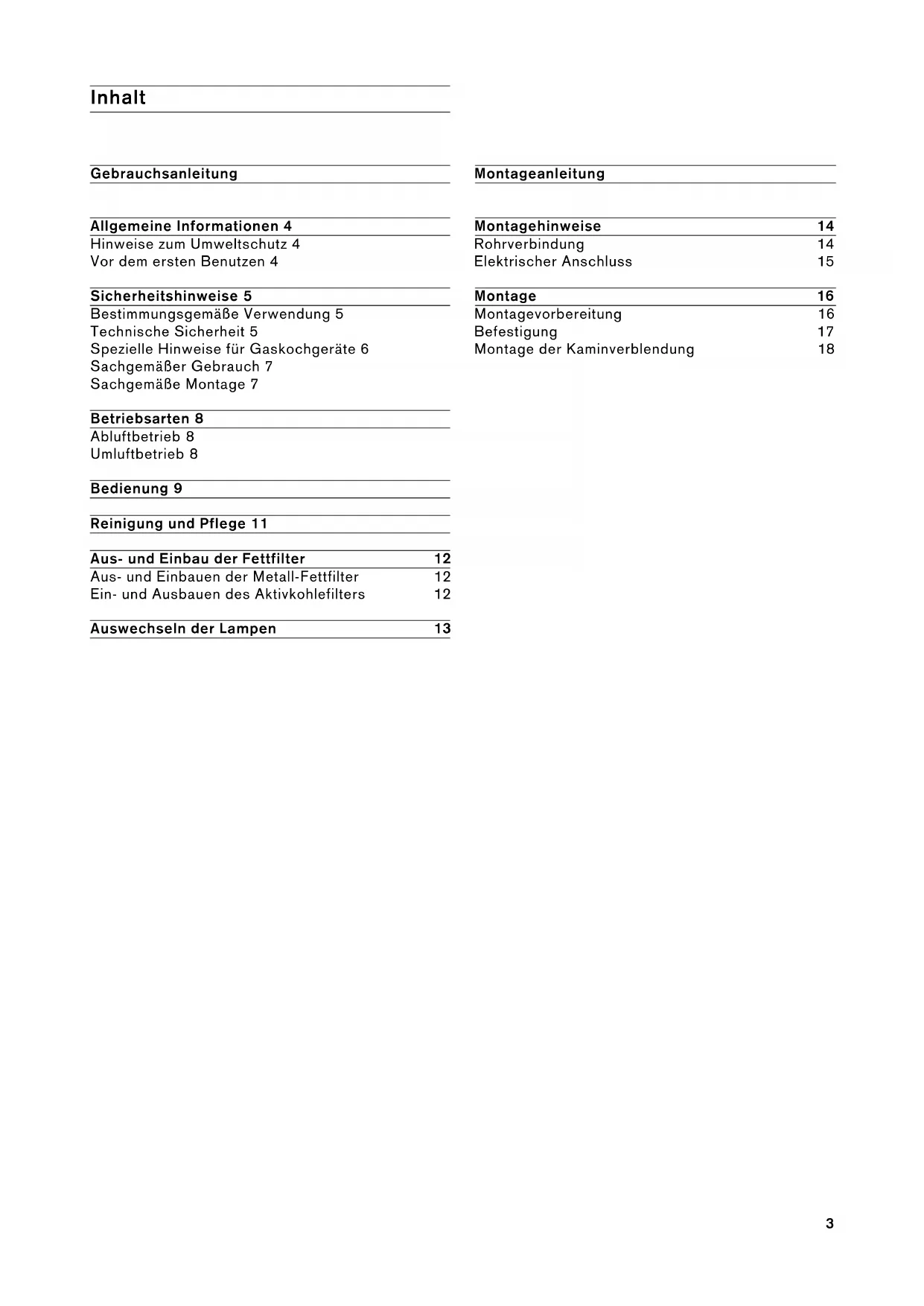

Allgemeine Informationen 4

Hinweise zum Umweltschutz 4

Vor dem ersten Benutzen 4

Sicherheitshinweise 5

Bestimmungsgemäße Verwendung 5

Technische Sicherheit 5

Spezielle Hinweise für Gaskochgeräte 6

Sachgemäßer Gebrauch 7

Sachgemäße Montage 7

Betriebsarten 8

Abluftbetrieb 8

Umluftbetrieb 8

Bedienung 9

Reinigung und Pflege 11

Aus- und Einbau der Fettfilter 12

Aus- und Einbauen der Metall-Fettfilter 12

Ein- und Ausbauen des Aktivkohlefilters 12

Auswechseln der Lampen 13

Montageanleitung

Montagehinweise 14

Rohrverbindung 14

Elektrischer Anschluss 15

Montage 16

Montagevorbereitung 16

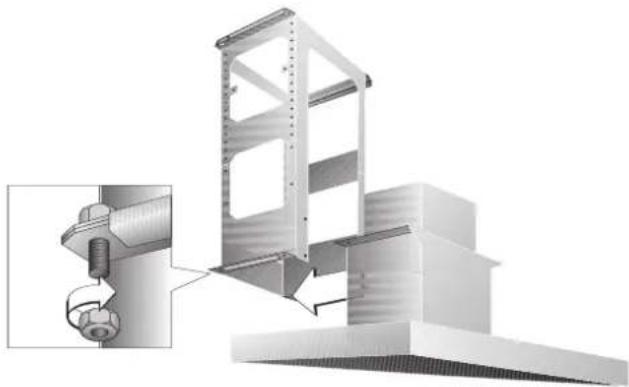

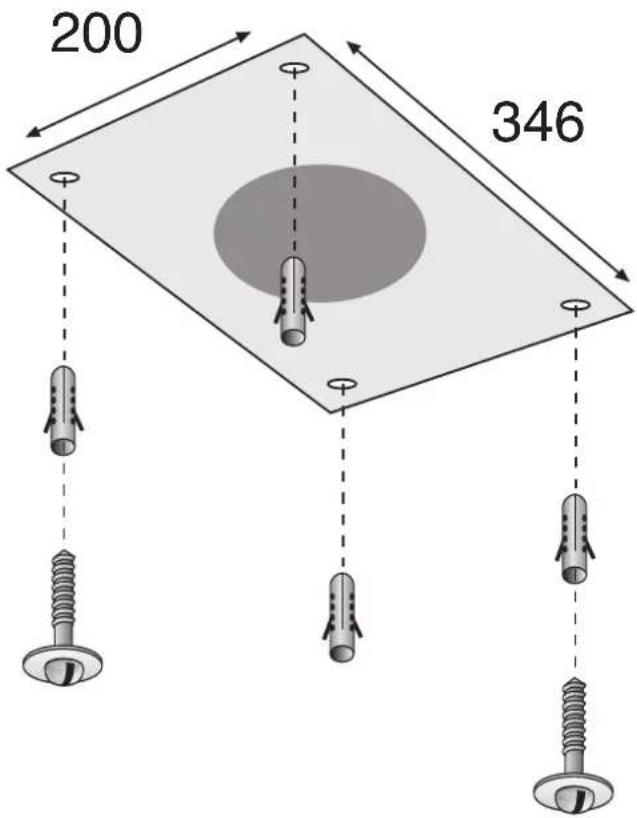

Befestigung 17

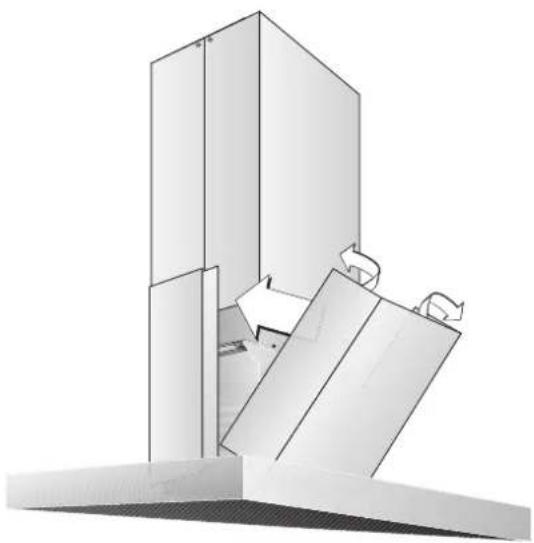

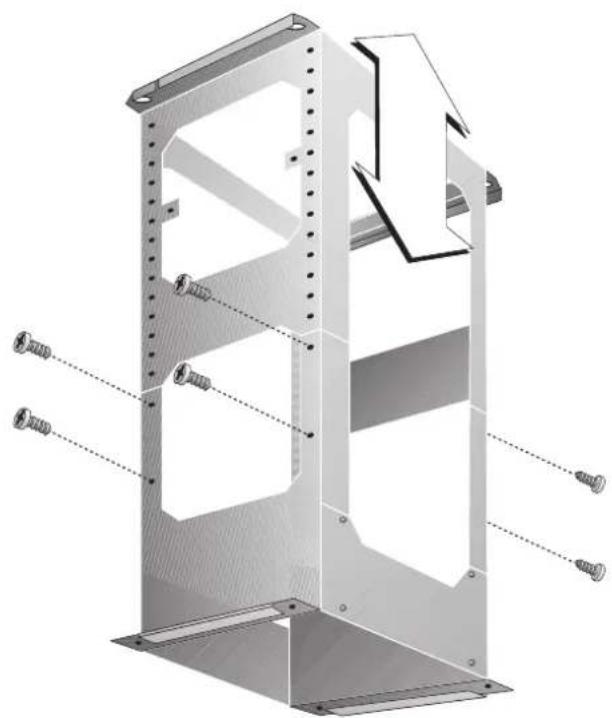

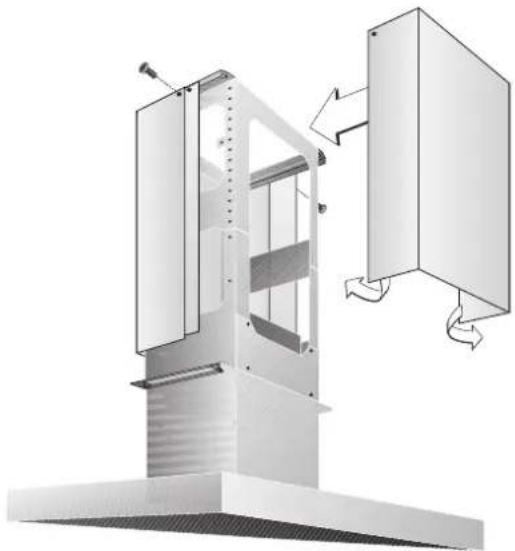

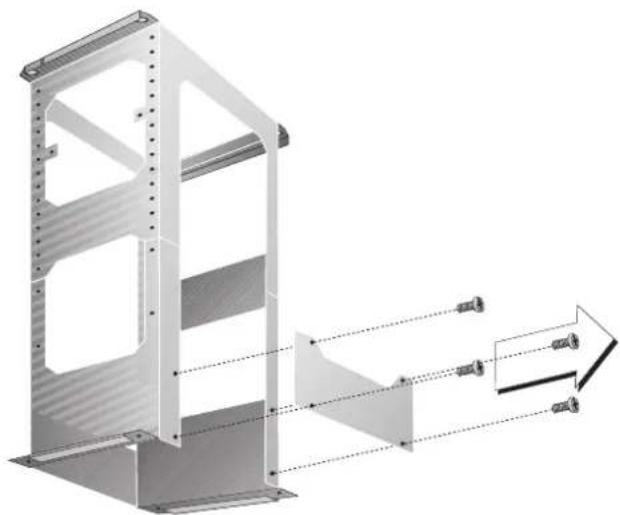

Montage der Kaminverblendung 18

Hinweise zum Umweltschutz

Entsorgung der Transportverpackung

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

⚠️ VERLETZUNGSGEFAHR

Verpackungsteile können für Kinder gefährlich sein. Insbesondere durch Kunststofffolien und -beutel besteht Erstickungsgefahr. Bewahren Sie diese deshalb außerhalb der Reichweite von Kindern auf.

Entsorgung des Altgerätes

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt

den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

Geben Sie Ihr Altgerät auf keinen Fall in den Restmüll!

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

Sorgen Sie dafür, dass das Altgerät bis zur Entsorgung kindersicher aufbewahrt wird.

Vor dem ersten Benutzen

Hinweis: Diese Gebrauchsanleitung gilt für mehrere Geräteausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

Bevor Sie das neue Gerät in Betrieb nehmen, lesen Sie bitte die Gebrauchsanleitung und besonders die Sicherheitshinweise sorgfältig durch und beachten Sie diese. Sie enthalten wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes.

Bewahren Sie die Gebrauchs- und Montageanleitung gut auf und geben Sie sie einem eventuellen Nachbesitzer weiter.

Störungen

Wenn in der Anzeige ein F erscheint:

- Siehe Abschnitt „Bedienung“.

Wenn sich die Dunstabzugshaube nicht bedienen lässt:

- Für ca. 1 Minute die Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen. Danach neu einschalten.

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen.

(Siehe Kundendienststellenverzeichnis).

Bei Anruf bitte angeben:

E-Nr.

FD

Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenraum der Dunstabzugshaube zu finden.

Tragen Sie die Nummern in obige Felder ein.

Bestimmungsgemäße Verwendung

• Diese Dunstabzugshaube entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann zu Schäden an Personen oder Sachen führen.
• Die Dunstabzugshaube darf ausschließlich im Haushalt benutzt werden. Der Hersteller haftet nicht für Schäden, die durch unsachgemäßen Gebrauch oder falsche Bedienung verursacht werden.
  Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die auf Nichtbeachtung der Sicherheitshinweise zurückzuführen sind.

⚠️ VERLETZUNGSGEFAHR

Kinder nicht mit der Dunstabzugshaube spielen lassen! Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben,

• wenn sie körperlich oder geistig dazu nicht in der Lage sind,
• oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedienen.

Technische Sicherheit

Die Dunstabzugshaube hat das Werk in einwandfreiem Zustand verlassen. Kontrollieren Sie das Gerät dennoch vor der Montage auf sichtbare Schäden. Ist es beschädigt, dürfen Sie es nicht einbauen oder installieren!
- Wird die Anschlussleitung der Dunstabzugshaube beschädigt, muss sie durch den Hersteller, seinen Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden, um Gefährdungen zu vermeiden.
- Montage (einschließlich elektrischer Anschluss), Wartung oder Reparatur der Dunstabzugshaube dürfen nur von einer Fachkraft durchgeführt werden. In jedem Fall muss die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos gemacht werden!

• Durch unsachgemäße Montage, Wartung oder Reparatur können erhebliche Gefahren für den Benutzer entstehen, für die der Hersteller nicht haftet.
• Veränderungen des elektrischen oder mechanischen Aufbaus sind gefährlich und dürfen nicht vorgenommen werden! Sie können auch zu Fehlfunktionen an der Dunstabzugshaube führen.

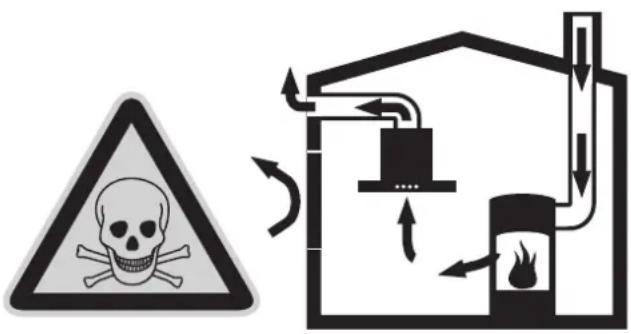

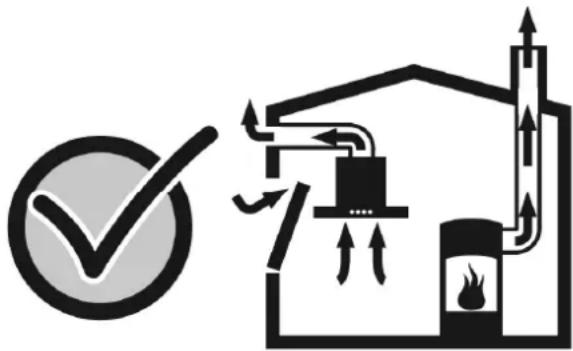

Gleichzeitiger Betrieb der Dunstabzugshaube mit einer raumluftabhängigen Feuerstätte

- Raumluftabhängige Feuerstätten sind z.B gas-, öl-, holz-, oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter, Kochmulden oder Backöfen, die Verbrennungsluft aus dem Aufstellraum beziehen und deren Abgase durch einen Kamin ins Freie abgeführt werden.

⚠️ VERGIFTUNGSGEFAHR

Bei gleichzeitigem Betrieb der Dunstabzugshaube mit einer raumluftabhängigen Feuerstätte besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4Pa (0,04mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z.B. in Türen, Fenstern, in Verbindung mit einem Zuluft-/Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann.

• Es muss daher immer für ausreichend Zuluft gesorgt werden.
• Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Hinweis: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Ziehen Sie zur Beurteilung den Rat des zuständigen Schornsteinfeger-meisters hinzu.

- Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

Spezielle Hinweise für Gaskochgeräte

• Bei der Montage über Gaskochstellen sind die national einschlägigen gesetzlichen Bestimmungen (zB in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.
  Es müssen die jeweils gültigen Einbauvorschriften und -hinweise der Gas-Gerätehersteller beachtet werden.
• Bei der Montage ist zu beachten, dass sich nur eine Seite der Dunstbzugshaube direkt neben einem Hochschrank oder einer Wand befinden darf. Es besteht sonst die Gefahr eines Hitzestaus. Der Abstand zur Wand oder zum Hochschrank muss mindestens 50 mm betragen.

⚠ VERBRENNUNGSGEFAHR

Betreiben Sie nicht mehr als zwei Gaskochstellen gleichzeitig über einen Zeitraum von max. 15 Minuten bei höchster Wärme-belastung. Durch die Hitzeeinwirkung besteht Verbrennungsgefahr beim Berühren der Gehäuseoberflächen!

• Beachten Sie, dass ein Großbrenner mit mehr als 5 kW (Wok) der Leistung von zwei Gasbrennern entspricht.
  Die Dunstabzugshaube kann durch die starke Hitzeeinwirkung beschädigt werden.
• Betreiben Sie eine Gaskochstelle nie ohne aufgesetztes Kochgeschirr. Regeln Sie die Flamme so, dass sie nicht über das Kochgeschirr hinausragt.

Sachgemäßer Gebrauch

- Reinigen Sie die Dunstabzugshaube sorgfältig vor der ersten Inbetriebnahme.

- Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

- Lampen (insbesondere Halogenlampen) werden bei Betrieb sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr!

- Vor jedem Lampenwechsel muss die Dunstabzugshaube stromlos gemacht werden und die Lampen müssen abgekühlt sein!

- Betreiben Sie die Dunstabzugshaube nur mit eingesetzten Lampen.

- Schalten Sie die Dunstabzugshaube immer ein, wenn eine Kochstelle benutzt wird. Bei nicht eingeschalteter Dunstabzugshaube kann sich Kondenswasser bilden. Dadurch können Korrosionsschäden am Gerät auftreten.

- Stellen Sie keine Gegenstände auf der Dunstabzugshaube ab.

Nicht unter der Dunstabzugshaube flambieren oder mit offener Flamme arbeiten.

Die eingeschaltete Dunstabzugshaube zieht Flammen in den Filter. Durch Ablagerungen am Fettfilter besteht Brandgefahr!

- Beaufsichtigen Sie Töpfe, Pfannen und Frittiergeräte, wenn Sie Speisen mit Ölen und Fetten, z.B. Pommes Frites, zubereiten. Überhitzte Öle oder Fette können sich leicht entzünden!

- Durch regelmäßige Reinigung der Fettfilter und den rechtzeitigen Wechsel des Aktiv-kohlefilters beugen Sie einer Brandgefahr vor.

- Betreiben Sie die Dunstabzugshaube nie ohne Fettfilter.

Sachgemäße Montage

- Beachten sie die Herstellerangaben für das Kochgerät, ob der Betrieb einer Dunstabzugshaube darüber möglich ist.

Sofern vom Hersteller des Kochgerätes keine größeren Sicherheitsabstände vorgegeben sind, gilt ein Mindestabstand

- zwischen Elektrokochstellen und Unterkante der Dunstabzugshaube von 600 mm

- zwischen Gaskochstellen (Oberkante Topfträger) und Unterkante der Dunstabzugshaube von 700 mm (siehe Abbildungen auf Seite 2)

- Werden unterschiedliche Kochgeräte betrieben, gilt der größte angegebene Abstand.

- Die Breite der Dunstabzugshaube muss der Breite der Kochstelle entsprechen.

Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z.B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene, nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas-Herde und Gas-Mulden.

Um Schäden an der Kochstelle zu vermeiden, muss diese bei der Montage der Dunstabzugshaube abgedeckt werden.

Betriebsarten

Die Dunstabzugshaube ist im Abluft- und Umluftbetrieb verwendbar. Die serienmäßige Einstellung ist Abluftbetrieb.

Abluftbetrieb

Installationszubehör

Abluftkanal in Edelstahldesign:

AD 010-016 für Deckenhöhe 2,23-2,41 m

AD 010-026 für Deckenhöhe 2,41-2,73 m

AD 010-036 für Deckenhöhe 2,73-2,99 m.

Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet.

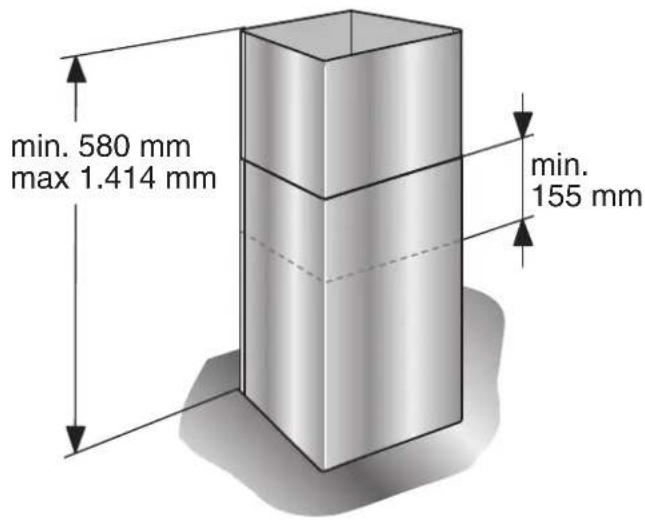

Gerätemaße Abluft

min. 580 mm max 1.414 mm min. 155 mm

Umluftbetrieb

Installationszubehör

Umluftkanal in Edelstahldesign:

AD 010-126 für Deckenhöhe 2,41-2,73 m

AD 010-136 für Deckenhöhe 2,73-2,99 m.

Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet.

Um die Geruchsstoffe im Umluftbetrieb zu binden, muss ein Aktivkohlefilter eingebaut werden (siehe "Aus- und Einbau der Fettfiter").

Das komplette Montage-Set sowie die Ersatzfilter sind im Fachhandel, beim Kundendienst oder im Online-Shop erhältlich. Die Zubehör-Nummer finden Sie am Ende der Gebrauchsanleitung.

Die Steckdose muss mindestens 170 mm unterhalb der Decke angebracht sein.

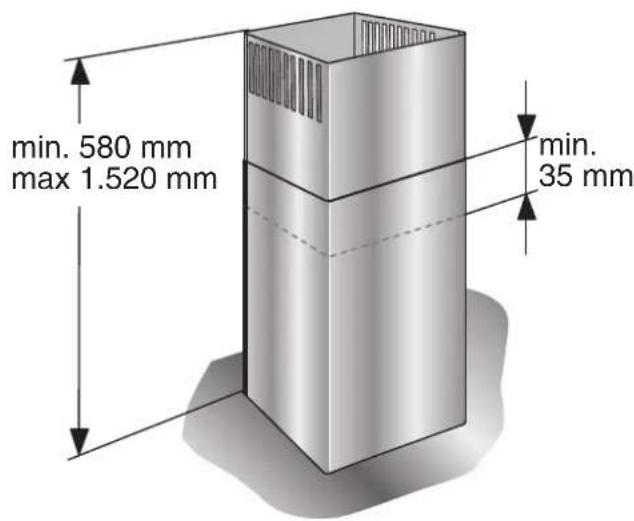

Gerätemaße Umluft

min. 580 mm max 1.520 mm min. 35 mm

Bedienung

Der Küchendunst wird am wirkungsvollsten beseitigt durch:

• Einschalten der Dunstabzugshaube bei Kochbeginn.
• Ausschalten der Dunstabzugshaube erst einige Minuten nach Kochende.

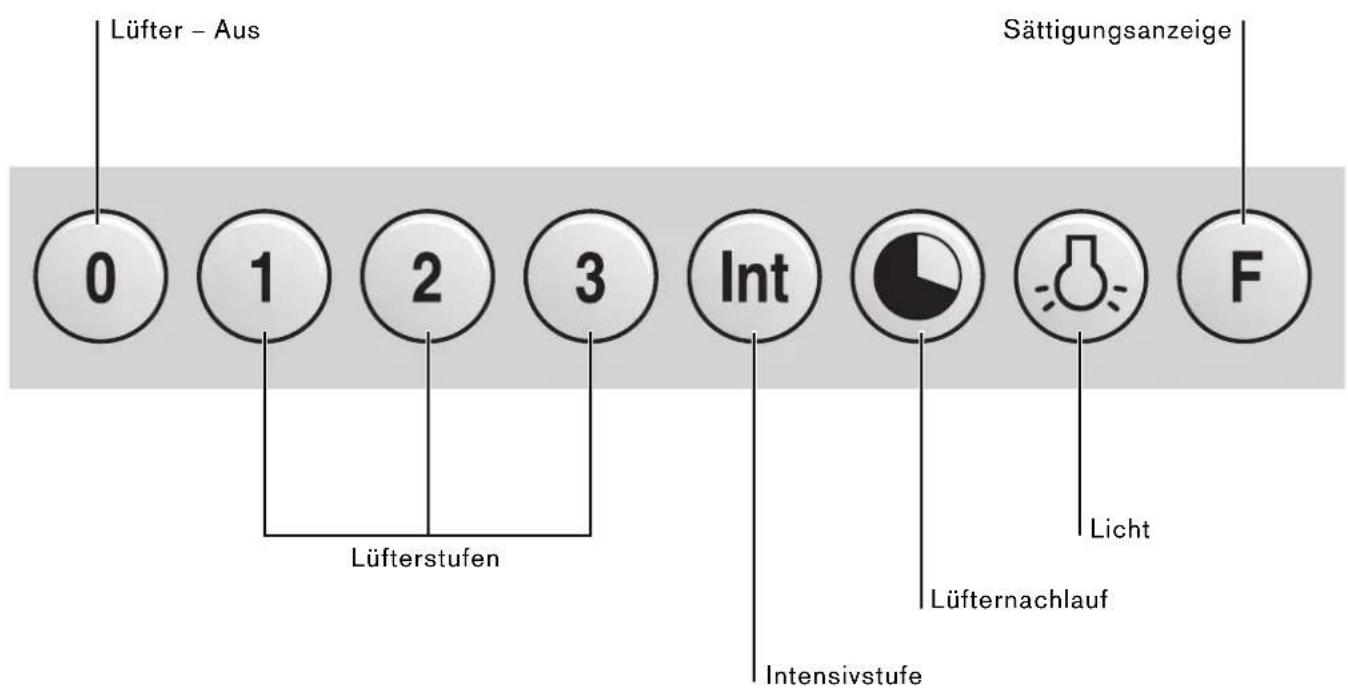

Lüfter - Aus 0 1 2 3 Int Sättigungsanzeige Lüfterstufen Intensivstufe Lüfternachlauf Licht F

Einschalten des Lüfters:

- Drücken Sie die Taste 1, 2, 3 oder Int.

Ausschalten des Lüfters:

- Drücken Sie die Taste 0.

Intensivstufe

Durch die Intensivstufe wird die höchste Leistung erreicht. Sie wird kurzzeitig benötigt.

• Beim Anbraten und Braten in der offenen Pfanne sollte die Taste Int für Intensivstufe gedrückt werden.
  Haben Sie die Haube durch Betätigen der Intensivstufe eingeschaltet, wird diese automatisch nach einer Dauer von 5 Minuten wieder ausgeschaltet.
• Drücken Sie die Taste Int während die Haube in der Lüftungsstufe 1, 2 oder 3 betrieben wird, schaltet die Elektronik automatisch nach 5 Minuten auf die zuvor gewählte Lüftungsstufe zurück.
• Möchten Sie die Intensivstufe vor Ablauf der 5 Minuten beenden, drücken Sie die Taste 0 („Motor aus“) oder eine andere Stufe. Die Absaugung der Wandhaube kann natürlich jederzeit mit der Taste 0 („Motor aus“) ausgeschaltet werden.

Spezialfunktionen

Intensiv-Zeitdauer:

- Durch gleichzeitiges Betätigen der Int-Taste und der Tasten 1, 2 oder 3 können Sie die Zeitdauer der Intensiv-Stufe auf 3, 5 oder 10 Minuten einstellen und abspeichern; Auslieferungszustand sind fünf Minuten, d.h. Tastenkombination Int/Taste 2.

Lüfternachlauf:

Der Nachlauf ist in einer beliebigen Stufe möglich. Drücken Sie zuerst die gewünschte Taste 1, 2, 3 oder Int und betätigen Sie dann die Taste

Die Nachlaufzeit beträgt für alle Stufen zehn Minuten. Nach diesen zehn Minuten schaltet sich die Lüftung automatisch ab, die Beleuchtung bleibt weiterhin an.

Intervall-Lüftung:

- Eine Besonderheit dieses Gerätes ist die Intervallüftung. Dies ist ein automatisches periodisches Einschalten der Lüftung für jeweils fünf Minuten pro Stunde. Sie können diese Funktion durch gleich zeitiges Betätigen der Taste 0 und, je nach gewünschter Absaugleistung, der Taste 1, 2 oder 3 ein schal ten.

Diese Betriebsart wird durch wechselndes Leuchten des Tasters mit der entsprechenden Stufen-Anzeige angezeigt.

Die Intervall-Lüftung wird durch Drücken der Taste 0 ausgeschaltet.

Beleuchtung:

• Drücken Sie kurz die Taste zum Ein- und Ausschalten.
• Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.
• Einstellen der Helligkeit: Halten Sie die Taste gedrückt, bis die gewünschte Helligkeit erreicht ist.

Sättigungsanzeige: F

Nach einer Betriebszeit von 30 Stunden blinkt die Fettfilter-Sättigungsanzeige F. Das Blinken dieser Kontrollleuchte signalisiert Ihnen, dass die Fettfilter gereinigt werden sollten. Selbstverständlich ist das Reinigen der Fettfilter jederzeit, auch ohne Blinken der Fettfilter-Sättigungsanzeige, möglich.
- Zum Löschen der Anzeige drücken Sie die Taste F.

⚠️ VERLETZUNGSGEFAHR

Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Geräteoberflächen

Hinweis: Beachten Sie die Garantiebestimmungen im beiliegenden Serviceheft.

• Die Geräteoberflächen und Bedienelemente sind kratzempfindlich. Beachten Sie daher die folgenden Reinigungshinweise:
• Vermeiden Sie die Reinigung der Dunstabzugshaube mit trockenen Tüchern, kratzenden Schwämmen, Scheuermitteln sowie sand-, soda-, säure-, chloridhaltigen oder sonstigen aggressiven Reinigungsmitteln.
• Reinigen Sie die Geräteoberflächen und Bedienelemente nur mit einem weichen, feuchten Tuch, Spülmittel oder einem milden Fensterreiniger.
• Kratzen Sie angetrocknete Verschmutzungen nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.
• Reinigen Sie im Bereich der Bedienelemente vorsichtig, um ein Eindringen von Nässe in die Elektronik zu vermeiden.

Hinweis: Reinigen Sie Edelstahloberflächen nur in Schliffrichtung!

Verwenden Sie für die Bedientasten keinen Edelstahlreiniger!

Hinweis zur Gerätepflege

- Geeignete Reinigungs- und Pflegemittel für Ihr Gerät können Sie über die Hotline oder den Online-Shop (siehe Umschlagseite) beziehen.

Metall-Fettfilter

• Die eingesetzten Metall-Fettfilter nehmen die fettigen Bestandteile des Küchendunstes auf.
• Die Filtermatten bestehen aus unbrennbarem Metall.

BRANDGEFAHR

Bei zunehmender Sättigung der Filter mit fetthaltigen Rückständen erhöht sich die Entflambarkeit. Außerdem kann die Funktion der Dunstabzugshaube beeinträchtigt werden.

• Durch rechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt.
• Beim Reinigen der Fettfilter auch die zugänglichen Gehäuseteile mit einem feuchten Tuch von abgelagertem Fett reinigen.

Reinigen der Metall-Fettfilter ...

- Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter 1x im Monat gereinigt werden.

... in der Spülmaschine

Das Reinigen der Metall-Fettfilter kann in der Geschirrspülmaschine erfolgen. Dabei können leichte Verfärbungen auftreten, die aber keinen Einfluss auf die Funktion der Fettfilter haben.
- Die Filter müssen locker in der Geschirrspülmaschine liegen. Sie dürfen nicht eingeklemmt sein.
- Filter mit Randabsaugung müssen mit der Edelstahlseite nach oben in der Geschirrspülmaschine liegen.

Hinweis: Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

... von Hand

• Beim Reinigen von Hand, die Fettfilter in heißer Spüllauge einweichen, abbürsten, gut ausspülen und abtropfen lassen.
• Verwenden Sie keine aggressiven, säure- oder laugenhaltigen Reinigungsmittel.
• Bei besonders hartnäckigen Verschmutzungen empfehlen wir die Reinigung mit einem speziellen Fettlöser-Spray. Dieses kann über den Online-Shop bestellt werden.

Reinigung der Glasplatten

• Tragen Sie handelsübliches Fensterputzmittel mit einem weichen, feuchten Lappen auf.
• Zur leichteren Reinigung können Sie die Glasplatten wie folgt abnehmen: Nehmen Sie die Fettfilter ab. In der Abzugshaube finden Sie an der Oberseite drei Öffnungen, durch die Sie mit einem stumpfen Gegenstand (z.B. Kochlöffelstiel) die Glasplatten einzeln anheben können, um Sie leichter abzunehmen.
• Bei starker Verschmutzung können Sie die Glasplatten in der Spülmaschine bei maximal 55 °C reinigen.

Hinweis: Achten Sie beim Auflegen der Glas platten darauf, dass Sie nicht den Kamin verkratzen. Legen Sie die Glasplatten mit der bedruckten Seite nach unten auf das Gerät. Legen Sie dabei die Glasplatten zuerst mit der Kante am Kamin auf.

⚠️ VERLETZUNGSGEFAHR

Vor dem Ein- und Ausbau der Fettfilter ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

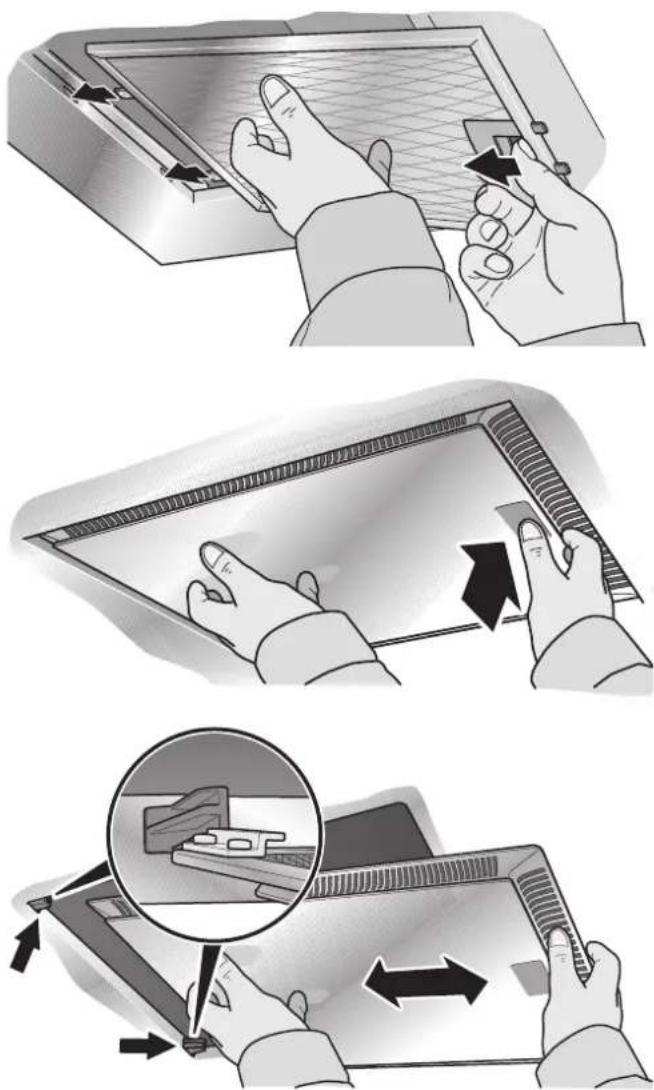

Aus- und Einbauen der Metall-Fettfilter

1 Öffnen Sie die Verriegelung und klappen Sie die Fettfilter ab.

Fassen Sie dabei mit der anderen Hand unter die Fettfilter.

(bei Filtern mit Randabsaugung)

2 Reinigen Sie die Fettfilter.
3 Setzen Sie die gereinigten Fettfilter wieder ein.

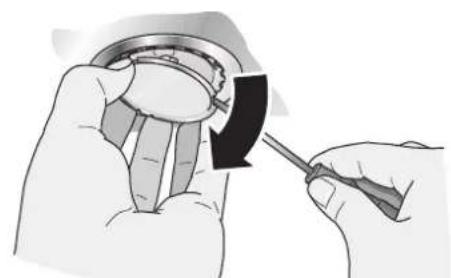

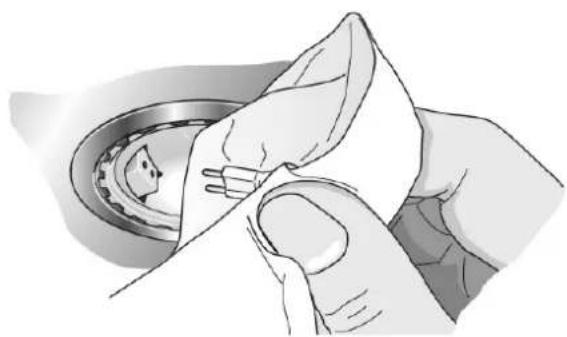

Auswechseln der Lampen

Aktivkohlefilter

Aktivkohlefilter binden die Geruchsstoffe bei Umluftbetrieb.
- Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Aktivkohlefilter ungefähr 2x im Jahr ausgetauscht werden.
Der Aktivkohlefilter ist im Fachhandel, beim Kundendienst oder im Online-Shop erhältlich (siehe Sonderzubehör). Verwenden Sie nur Originalfilter.
Aktivkohlefilter enthalten keine Schadstoffe. Sie können im Hausmüll entsorgt werden.

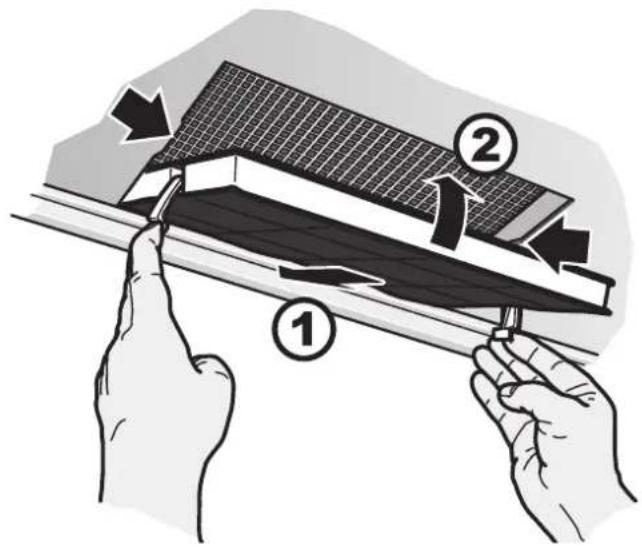

Ein- und Ausbauen des Aktivkohlefilters

1 Bauen Sie die Fettfilter aus (siehe Aus- und Einbauen der Metall-Fettfilter).

2 Setzen Sie den Aktivkohlefilter ein.
3 Rasten Sie die Laschen ein.
4 Setzen Sie die Fettfilter wieder ein (siehe Aus- und Einbauen der Metall-Fettfilter).

• Beachten Sie vor dem Auswechseln der Lampen unbedingt die Hinweise und Warnungen im Kapitel "Sicherheitshinweise"!
  Die Beschreibung des Lampenwechsels gilt für mehrere Geräteausführungen.

Hinweis: Beachten Sie die Garantiebestimmungen im beiliegenden Serviceheft.

Wechsel der Halogenlampen

⚠️ VERLETZUNGSGEFAHR

Halogenlampen werden bei Betrieb sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr!

• Defekte Lampen sollten sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.
  Die Halogenlampen müssen vor dem Wechseln vollständig abgekühlt sein.

1 Entfernen Sie den Lampenring vorsichtig mit einem geeigneten Werkzeug.

2 Ersetzen Sie die defekte Lampe durch eine neue des gleichen Typs und gleicher Leistung (siehe Typenschild).

Hinweis: Halogenlampen dürfen beim Einsetzen nicht am Glaskolben berührt werden. Verwenden Sie daher zum Einsetzen des Leuchtmittels ein sauberes Tuch.

3 Setzen Sie die Lampenabdeckung wieder ein.
4 Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Montagehinweise

- Beachten Sie vor der Montage unbedingt die Hinweise und Warnungen im Kapitel "Sicherheitshinweise"!

Abluftbetrieb:

Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.

Hinweis: Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

• Soll die Abluft in einen nicht in Betrieb befindlichen Rauch- oder Abgaskamin geführt werden, ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.
• Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z.B. Landesbauordnungen) zu beachten.
• Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Die Dunstabzugshaube erreicht ihre optimale Leistung durch:

- ein kurzes, geradliniges Abluftrohr und

- einen möglichst großen Rohrdurchmesser.

- Sollten sich Rohrbögen nicht vermeiden lassen, achten Sie auf möglichst große Radien.

Hinweis: Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder Rohrdurchmessern kleiner als 150 mm, führt zu einer Abweichung von der optimalen Luftleistung und zu einer Geräuscherhöhung.

• Zum Verlegen der Abluftleitung dürfen nur Rohre oder Schläuche aus nichtbrennbarem Material verwendet werden.
• Für Beanstandungen, die auf Planung und Ausführung der Rohrstrecke zurückzuführen sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung.

Edelstahloberflächen:

Der Durchmesser der Abluftrohre sollte nicht kleiner als 150 mm sein.
Rundrohre: Wir empfehlen einen Innendurchmesser von 150 mm, jedoch mindestens 120 mm.
- Flachkanäle müssen einen gleichwertigen Innenquerschnitt wie Rundrohre haben. Sie sollten keine scharfen Umlenkungen haben.

∅ 150 mm ca. 177 cm²

∅ 120 mm ca. 113 cm²

- Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen.

Anschluss Abluftrohr ∅ 150 mm (empfohlene Größe)

- Abluftrohr direkt am Luftstutzen befestigen und geeignet abdichten. Bei Verwendung eines Aluminiumrohres, den Anschlussbereich vorher glätten.

Anschluss Abluftrohr ∅ 120 mm

• Reduzierstutzen direkt am Luftstutzen befestigen.
• Abluftrohr am Reduzierstutzen befestigen.
• Beide Verbindungsstellen geeignet abdichten.

Elektrischer Anschluss

• Beachten Sie vor dem elektrischen Anschluss unbedingt die Hinweise und Warnungen im Kapitel "Sicherheitshinweise"!
• Die Dunstabzugshaube darf nur durch einen qualifizierten Elektroinstallateur, der die Vorschriften des zuständigen Elektrizitäts-Versorgungsunternehmens kennt, angeschlossen werden.

⚠️ VERLETZUNGSGEFAHR

• Wird die Anschlussleitung der Dunstabzugshaube beschädigt, muss sie durch den Hersteller, seinen Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden, um Gefährdungen zu vermeiden.
• Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden.
• Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen.

- Die Schutzkontaktsteckdose sollte über einen eigenen Stromkreis angeschlossen sein.

- Ist die Schutzkontaktsteckdose nach der Montage der Dunstabzugshaube nicht mehr zugänglich, muss eine Trennvorrichtung wie beim Festanschluss vorhanden sein.

Bei erforderlichem Festanschluss

• Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter, Sicherungen und Schütze.

Elektrische Daten

Die erforderlichen Anschlussdaten sind nach Herausnahme der Fettfilter auf dem Typenschild im Innenraum des Gerätes zu finden.

Länge der Anschlussleitung: ca. 1,30 m.

Diese Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Montage

Die Dunstabzugshaube ist für die Montage an der Küchendecke oder einer stabil abgehängten Decke vorgesehen.

• Achten Sie bei der Montage auch auf eventuell zu montierende Sonderzubehörteile.
• Achten Sie auf den Mindestabstand zwischen Kochstelle und Dunstabzugshaube (siehe "Sicherheitshinweise")!
• Vermeiden Sie Beschädigungen der empfindlichen Oberflächen!

Vorbereiten der Decke

⚠️ VERLETZUNGSGEFAHR, GEFAHR VON SACHSCHÄDEN

Überprüfen Sie vor dem Bohren den vorgesehenen Montageort auf das Vorhandensein von unter Putz verlegten elektrischen oder anderen Installationsleitungen.

• Die Decke muss eben und waagerecht sein.
- Die beiliegenden Schrauben und Dübel sind für Beton und Naturstein geeignet. Verwenden Sie für andere Deckenkonstruktionen die entsprechenden Befestigungsmittel. Achten Sie auf eine ausreichende Tragfähigkeit der Decke.
- Achten Sie darauf, dass die Tiefe der Bohrlöcher der Länge der Schrauben entspricht.
- Für festen Halt der Dübel ist zu sorgen.

Max. Gewicht der Dunstabzugshaube: 50 kg.

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten.

Achtung:

Die Dunstabzugshaube ist zur Montage an die Küchendecke oder eine stabile abgehängte Decke vorgesehen. Beachten Sie das Gewicht der Haube mit Zubehör von maximal 45 kg.

Vergewissern Sie sich, bevor Sie die Befestigungs - löcher anzeichnen, dass keine Strom- bzw. Wasserleitungen oder sonstige Leitungen in der Decke an den Bohrpunkten verlegt sind.

Prüfen Sie vor der Montage, ob die beiliegenden Dübel und Schrauben für Ihre Decke geeignet sind. Verwenden Sie bei Bedarf Spezialdübel.

Montage der Abzugshaube:

1 Markieren Sie mit Hilfe der Bohrschablone die Positionen der Schrauben an der Decke.

200 346

2 Bohren Sie die 4 Löcher ∅ 8 mm für die Dübel. Drücken Sie die Dübel deckenbündig ein.

3 Drehen Sie zwei Schrauben bis auf einen 10 mm Spalt ein. Drehen Sie die beiden Schrauben an den Stellen ein, an denen sich bei der späteren Montage die Schlüssellöcher am Tragegestell befinden (hinten links und vorne rechts vom Bedienfeld der Haube aus gesehen).

4 Stellen Sie die gewünschte Höhe des Trage-gestells ein und schrauben Sie die 8 Schrauben fest (bzw. 12 Schrauben bei den langen Kaminversionen). Die Länge des Tragegestells kann im 20 mm Raster eingestellt werden.

Wichtig:

Beachten Sie den Mindestabstand zwischen Dunstabzugshaube und Elektro-Kochstelle von 600 mm bzw. Gas-Kochstelle von 700 mm.

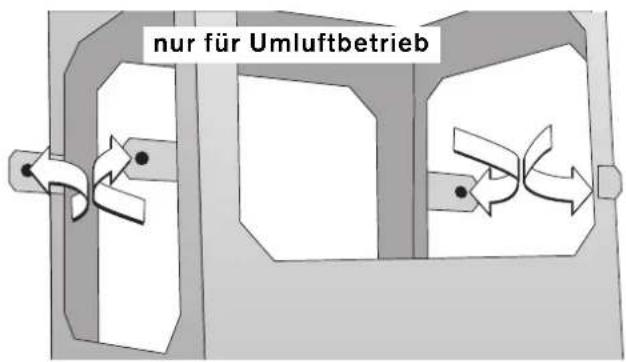

Nur für Umluftbetrieb: Biegen Sie die vier Laschen zur Befestigung der Umluftweiche oben am Trageggestell um 90° nach aussen.

nur für Umluftbetrieb

5 Hängen Sie das Tragegestell mit den beiden Schlüssellöchern an den Schrauben in der Decke ein. Befestigen Sie das Tragegestell mit allen 4 Schrauben an der Decke.

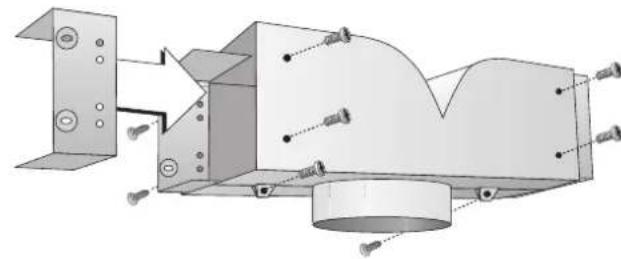

Nur für Umluftbetrieb: Die Umluftweiche zusammenbauen und am Tragegestell befestigen. Den Abluftschlauch auf die passende Länge kürzen und an der Haube befestigen.

6 Entfernen Sie die Blechabdeckung an der Rückseite des Tragegestells.

7 Schieben Sie die Abzugshaube in die seitlichen Laschen am Tragegestell ein (Achtung: Das Anschlusskabel nicht einklemmen) und sichern Sie die Haube sofort mit 4 Schrauben.

8 Schrauben Sie die Blechabdeckung an der Rückseite des Tragegestells wieder fest. Die Blechabdeckung ist wichtig für die Stabilität.
9 Befestigen Sie das Abluftrohr an der Dunstabzugshaube und an der deckenseitigen Abluftverbindung bzw. der Umluftweiche bei Umluftbetrieb.
10 Stellen Sie den elektrischen Anschluss her.
11 Entfernen Sie, soweit vorhanden, die Schutzfolie an den Kaminverblendungen.
12 Achten Sie bei der Montage der Kaminverkleidungen darauf, die empfindliche Oberfläche nicht zu verkratzen.
13 Fixieren Sie das obere Kaminteil ohne Magnetstreifen mit 2 Schrauben oben am Tragegestell.

14 Die zweite obere Kaminhälfte (mit Magnetstreifen) leicht aufbiegen, auf das erste Kaminteil aufschieben, ausrichten (kein Spalt!) und mit 2 Schrauben oben am Tragegestell festschrauben.

15 Setzen Sie das untere Kaminteil ohne Magnetstreifen auf der Dunstabzugshaube auf. Die zweite untere Kaminhälfte (mit Magnetstreifen) leicht aufbiegen, auf das erste Kaminteil aufschieben und ausrichten (kein Spalt!).

16 Nur für Umluftbetrieb: Setzen Sie einen Aktivkohlefilter ein. Der Aktivkohlefilter ist nicht im Lieferumfang enthalten.
17 Prüfen Sie das Gerät auf einwandfreie Funktion.

Hinweis: Zur Demontage die Kaminhälften nur mit der Hand auseinanderziehen. Verwenden Sie kein Werkzeug, da es sonst zur Beschädigung der Kamine kommen kann.

Table of contents

Technische veiligheid 53

Speciale opmerkingen over gaskooktoestellen 54

Juist gebruik 55

Juiste montage 55

Gebruikswijze 56

Technische veiligheid

Elektrische gegevens

Gaggenau Hausgeräte GmbH

Carl-Wery-Straße 34

D-81739 München

www.gaggenau.com
