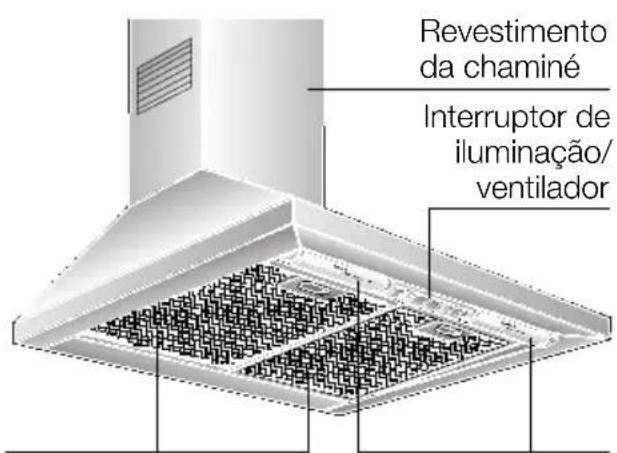

Descrição do aparecido Typos de funcionalmente
Filtros de grelha
vestimento chamé
Interruptor de illuminação/ventilador
Illuminação
Tipos de funciona
Funcionamento com exaustao:
O ventilador do exaustor aspira os vapores da cozinha e, através do FILTER de gordura, encaminha-os para o ar livre.
O filtró de gordura retém as particulas gordurosos dos vapeores da cozinha.
A cozinha mantém-se livre de gorduras e cheiros.
Se o exaustor funciona com exaustão, o funcionaismo simultaneo de apareiros dependentes de uma chaminé (como por ex. aquecedores a gás, oleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos apareiros antes referidos.
É possível um functimento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos apareiros de queima.
Isto pode ser consiguedo se o ar necessario à combustão puder ser reposto, atraves de abertas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saía de ar, ou ainda atraves doutras medidas(ECNCAS, como trancagem reciproca ou semelhantes.
Se a renovação de ar fresco não for足够, existe o perigo de envenamen-mentation, provocao pelo returno dos gases provenientes da combustão.
Uma caixa mural de entrada/saída de ar não garanté, por si so, o cumprimento do valor limite.
Nota: Na avaliacao tem que ser considerada sempre a necessidade global de ventilacao da habitacao.
No funciona de aparehos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplicá.
Se o exaustor funciona com circulacao de ar - com贫困人口 de carvao activo - nao ha qualquer tipo de limitacao.
Funcionamento com circulação de ar:
Neste caso, tem que ser montado um过滤器 de carvas do本次活动 (ver Filtro e Manutenção).
O jogo completeo de montagem, bem como os filtros de substituição, podem ser adquiridos nos)nossos Servicos Tecnicos.
O ventilador do exaustor aspira os fumos da cozinha e reencaminha o ar para a cozinha,(before de limpo pelo过滤o gordura e de carvao activo.
O filtró de gordura retém os componentes gordurosos dos vaperes da cozinha.
O filtró de carvaso activo retém as substancias com cheiro.
Antes a primaryautilização
Indicações importantes:
Estas instruções de service aplicam-se a variedos modelos de aparês.
É. por isto, possivel que se encontrar descritas varias caracteristicas de equipamento que nao dizem respeito ao seu aparelho.
As reparacoes so devem ser efectuadas por pessoal especializzato.
Reparacoes inadequadas podem a carreter perigos varios para o'utilizar.
□ Antes de utiliser o novo aparelho, deverá ler com atençao estas instruções de service.
Delas constam informacoes importantes para a sua segurar, bem como sobre a utilização e manutençao do aparelho.
Guarde as instruções de service e demontagem em lugar seguro, para a eventualidade de o aparecido ter um outrasudo.
Se o aparelho aparecer qualquer dano, não o deverá pôr em funciona.
A ligaçao e a colocacao em funcimento so devem ser efectuadas por um专业技术.
Providecer a reciclagem adequada do material da embalagem (ver Instruções de Montagem).
O exaustor só deve funciona com as lampadas colocadas.
As lampadas fundidas devem ser imeditamente substituidas, para evaporar a sobrecarga das outras lampadas.
O exaustor não deve funciona sem o filtró de gordura.
Gordura ou oleo sobreaquecidos podem incendiar-se fácilmente.
Sempre que preparar alimentos com gordura ou oleo, por ex. batatas fritas,deer,por isso, manter-se vigilante.
ão flamejar alimentos por baixo do exaustor.
Perigo de incendio do filtro de gordura, devido à subida da chama.
O funciona do exaustor por cima de um aparelho de queima para combustíveis solidos (carvão, madeira e similares) são possível com limitações (ver Instruções de montagem).
Placas de cozhar a gás / fogões a gás
Os queimadores a gás devem ser sempre realizados de forma correcta.
Important:
As chamas dos queimadores a gás devem estar sempre cobertas com um recipiente.
Devido ao grande desenvolvimento de calor provocao pada chama de gás aberta, o exaustor pode ficar danificado.
Avarias
Para mais informações ou em caso de avaria, consulte os outros Serviços de Assistência Tecnica.
(Verínce em anexo).
Quando recorrer acos Serviços de
Assistência, indique por favor:
Os vapores são eliminados de forma mais eficaz, se:
Ligar o ventilador no inicia dos cozinhados.
Desligar o ventiladorsolegunscretculosdeposidedefinados oscozinhados.

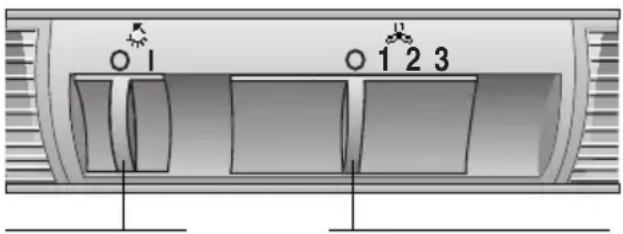

Illuminação ligar/desligar
Fases de ventilação
Ligar:
Deslocar o cursor, a partir da direita, para a fase de ventilacao pretendida.
Desligar:
A iluminação pode ser realizada em quando meço, mesmo se o exaustor estiver desligado.
Filtros e Manutenção
Filtro de gordura:
Para retenção das particulas de gordura existentes nos vapores da cozinha, são utilizesmos filtros metalicos
A malha do filtró é de metal não inflamável.
Atença:
Em caso de saturação do FILTER com resíduos gordurosos, aumento as possibilidades de inflamação do mesmo e a função do aparecido pode ser prejudicada.
Important:
A limpeza atempada do filtrlo evita o perigo de incência, que se pode verficar com a concentração de calor proveniente de fritos ou assados.
Com um uso normal (de 1 a 2 horas diarias) ter-se-á que limpar o filtro de metal antes 8 a 10 semanas.
A limpeza destes filtros pode ser feita na boaquina de lavar loça. Com esteprocesso, pode verificar-se uma ligeiraalteração na cor dos filtros.
Important:
Os filtros de metal muito saturados não devem ser lavados juntamente com a outras loça.
Se a limpeza for feita manualmente, colocar primaryo os filtros numaolutao de agua quente com detergente. Passado algo tempo, escovar os filtros com uma escovapropria e,deois, enxagua-los e secá-los bem.

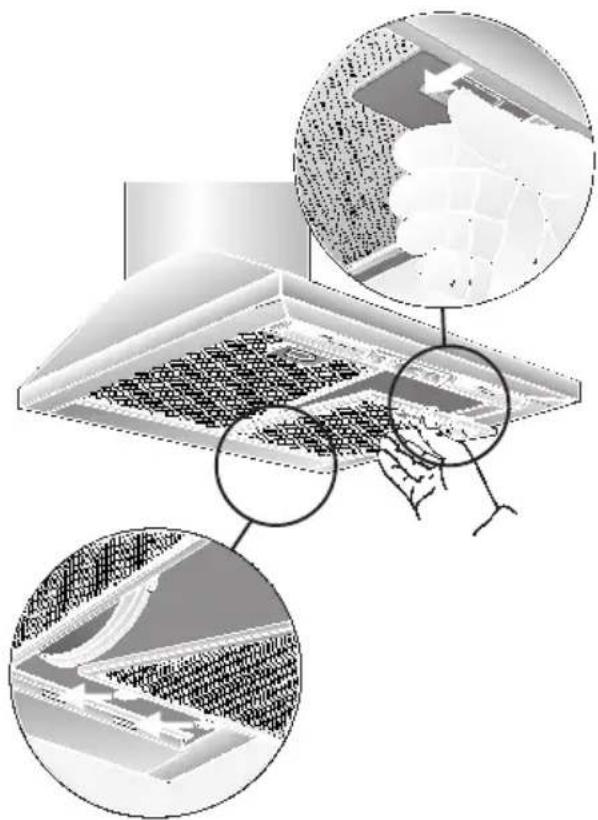

Desmontar e montar os filtros metalicos:
- Pressionar os encaixes dos filtros no sentido da seta e, bereits,退市 os filtros.
- Limpar os filtros metalicos.
- Recolocar os filtros.
Para refer os cheiros no functiimento com circulacao de ar.

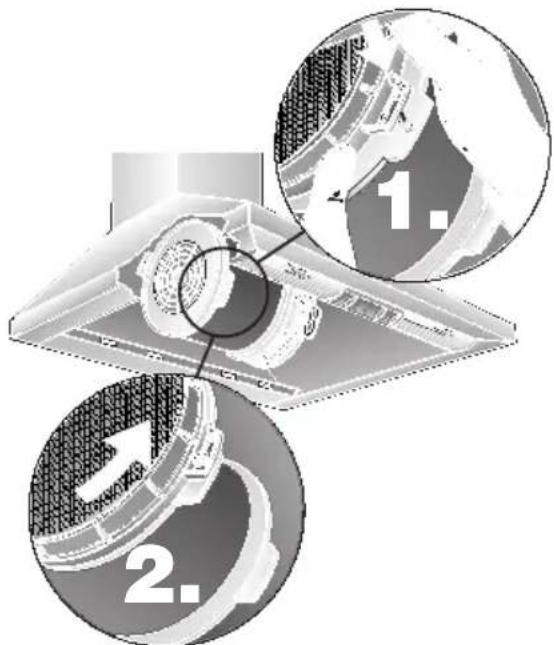

Montagem:
- Desmontar os filtros de gordura (Ver Desmontagem e montagem dos filtros metalicos).
- À direita e à esquerda na turbina aplicar um filtró de carão activo, rodando até que o mesmo encaixe devidamente.
- Montar os filtros de gordura (ver montagem e desmontagem dos filtros metalicos de gordura).
Desmontagem:
Esta operação processa-se em sequência inversa da montagem.
Substituição do filtró de carvão activo:
No caso de funciona normal (1 a 2 horas diarias), os filtros de carvão本次活动 devem ser substituidos uma vez no ano.
Estes filtros podem ser adquiridos nos outros Serviços Técnicos ou no comércio da especialidade.
Utilizar apenas filtros originais.
Com eles, conseque-se um melhor funcimento.
Reciclagem dos filtros de carvão activo:
Estes filtros não contentem elementos nocivos, pelo que poder ser reciclados como lixo normal.
Limpeza e manutenção
Desligar o exaustor da corrente, desligando a ficha da tomada, o fusivel ou o disjuntor.
- Quando limpar os filtros de gordura,deerá también limpar as zonasccessíveis do aparelho,onde existiremdepositos de gordura. Evita-se assim,o perigo de incéndios e o mau funcao-namento do aparelho.
Para limpar o exaustor,utilizar umasolucao de agua quente e detergente ouum detergente suave para janelas. - Não raspar sujidades secas acumuladas, devendo, sim, amolecê-las com um pano humido.
- Não utilizes produits acidos ou escovas rivas.
- Nota: Não aplicar alcool sobre as superficies sintéticas pois isto pode provocar manchas.
Atença: Arejar suficientemente a cozinha e não fazer chamas livres.
Limpar o interruptor de cursor apenas com um pano macio e humido (solucao suave de agua e deterrente).
Na limpeza do interruptor de cursor, nunca utilizesyxos proprias para limpar aço inoxidavel.
Superficies de aço inox:
Utilizar um produit para inox suave e não abrasivo.
Limpar apenas no sentido do polimento.
As superficies de inox não devem ser limpas com produits abrasivos ou com teor de soda, acidos ou cloretos.
Superficies de aluminio e material sintetico:
Utilizar um pano macio, que não largue fios,proprio para janelas ou um pano com micro fibras.
- São utilizes panos secs.
Utilizar um produit suave para limpar janelas.
- Não utilizes produits de limpeza agressivos, que contenham acido ou lixivvia.
- Não utilizes produits abrasivos.
Substituição das Limpadas
- Desligar o exaustor da corrente, retirando a ficha da tomada ou desligando o fusivel ou o disjuntor.
- Desmontar os filtros de gordura (ver Filtros e Manutenção).
- Remove a cobertura da lampada, pela parte superior da sanca de luz.
- Substituir a lampada (lampadas normais, max. 40 Watt, casquilho E14.
- Voltar a colocar a cobertura da lampada.
- Voltar a montar os filtros de gordura.
- Voltar a ligar o exaustor à corrente, ligando a ficha à tomada, o fusível ou o disjuntor.
Indicações Importantes
Apareiros velhos não são, de forma alguma, lixo.
Através de reciclagem compatível com o meio ambiente, é possível recuperar materiaias primas valiosas.
Antes de enviar o aparelho para reciclagem, inutilize-o.
O seu novo aparecido esteve protegadoPGA embalagem até chegar a sua casa. Todos os materiais aplicados na embalagem são compatíveis com o meio ambiente e reutilizaveis. Por favor contribua tambem para a preservaço do meio ambiente, reciclando a embalagem em conformidade.
Junto do Agente Especializzato ou na Camara Municipal da sua area de residência informe-se sobre os processos de reciclagem disponíveis.
O exaustor pode funcional com exaustao ou circulação de ar.
Instalar o exaustor sempre centrado com a plac de cozinha.

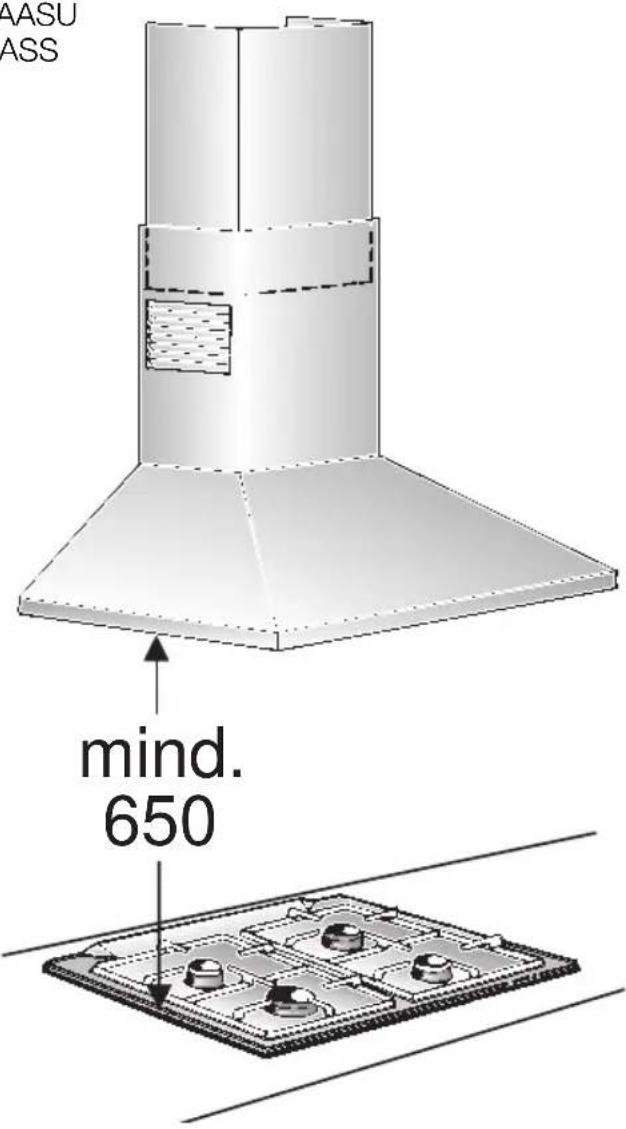

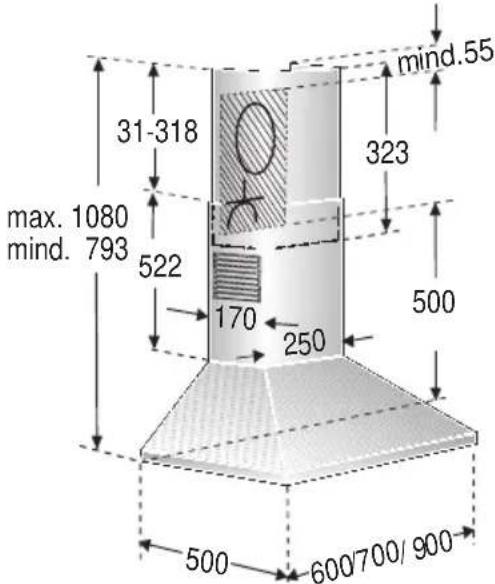

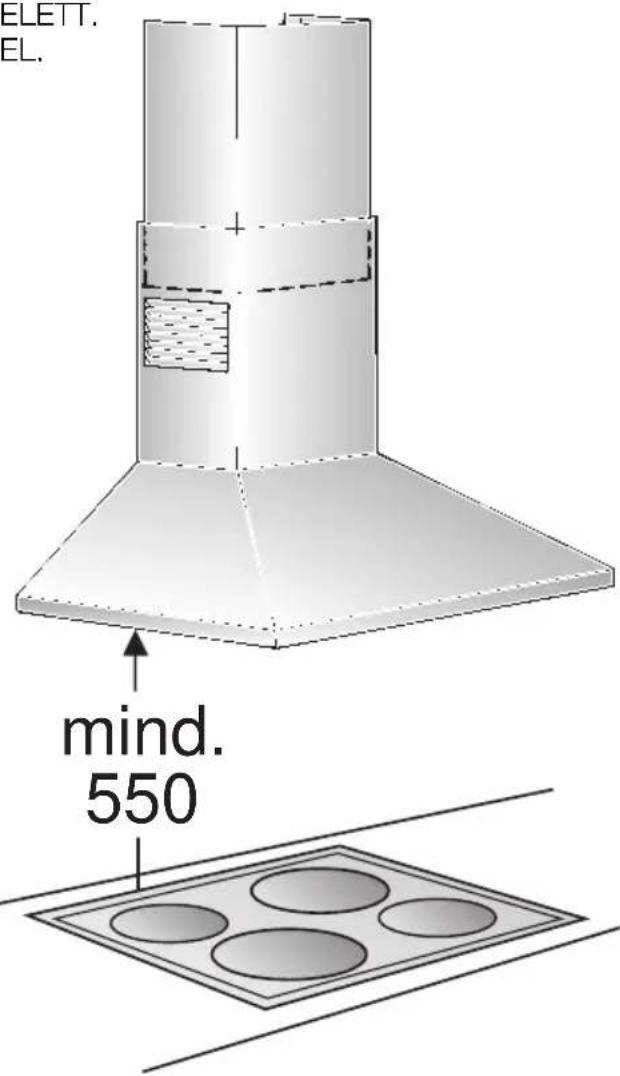

Respeitar a distência minima entre a placá eletrica de cozinha e o canto inferior do exaustor: 550 mm, Fig. 1.
Instruções adiconais paraplacesagás:
Na montagem de apareiros de cozinhar a gás (= fogões eplacedas), tem que ser respeitadas as respectivas normasVNacionais em vigor (p. ex. na Alemanha: Regulamentoções Técnicas sobre Instalações de Gás TRGI).
Tém que ser respeitadas as instruções e as normas de instalação do fabricante.
O exaustorsolepodeser instalado junto de um armario superior ou de una parede alta. Distancia minima: 50~mm
A montagem do exaustor sobre\ placas a gássole permitteda com una\ distênciaminima de 650~mm ver Fig.1.-\ se não forem ultrapassadas as seguintes\ cargasétrmicas (Hs):
Fogoes a gás
Carga maximala de um
queimador max. 3,0 kW
Carga maximala de todos
os queimadores max. 8,3 kW
Carga maximala doorno max. 3,9 kW
Placas a gás
Carga maximala de um
queimador max. 3,9 kW
Carga maximala de todos
os queimadores max. 11,3 kW
Placas de Vitroceramica
As indicações relativas à cargo Tmaxima nominal não se aplicam aplaces vitroceramicas a gás fechadas, Observar rigorosamente as indicações do fabricante.
Fogoes para combustiveis solidos Vigoram, igualmente, as cargas termicas nominais maximas e a distancia minima, tal como nos fogoes agas.
A montagem do exaustor épossible sobre uma zona de chama alimentada por combustíveis solidos, da qual pode resultar perigo de incério (por ex. o fazer de uma faúlha), seessa zona estiver protegida com uma cobertura fechada inamovível e se forem respeitadas as normas espécicas do País.Esta limitação não se aplicá a fogões ouplacedas gás.
Quanto menor for a distência entre o exaustor e a placá de cozinha, maior é a possibídade de se formarem bolhas de água na zona inferior do exaustor, resultantes da subida do vapor de agua.
Funcionamento com exaustao
Os vapores são encaminhados para o exterior atraves de um canal de ventilação ou direcamente atraves de furo na parede, para o exterior.
Os vapores não podem ser encaminhados para uma chamé nem para um canal, que sirvam para ventilação ou evacuação de zones de chama.
Na derivação do ar evacuado, tem que ser respeitadas as prescrições Municipais e as normas legais (p. ex. Departamento Regulador da Construição Civil).
Para se poder encaminhar o ar de exaustao do aparelho para uma chaminé fora de service, é necessario obter uma autorização expressa do limpa-chaminés responsavel pela zona.
No caso de funciona por exaustao e funciona simultaneo de zonas de chama dependentes deligaço a uma chamine (por ex. aquecedores a gas, a oleo ou a carvo; esquentadores, aquecedores de agua), tem que ser garantida a ventilacao necessaria para a combustao perfeita desses aparelhos.
É possível o Functionamento não perigo, se a subpressiono no local de instalação do aparecido, com Functionamento por combustão, não for superior a 4 Pa (0.04 mbar).
Isto pode ser consiguedo se o ar necessario à combustão puder ser reposto, atraves de abertas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saída de ar, ou ainda atraves doutras medidas tínicas, como trancagem reciprouca ou semelhantes.
Se a renovacao de ar fresco não for sufiente, existe o perigo de envenamen-mentation,provocado pelo returno dos gases provenientes da combustao.
Uma caixa mural de entrada/saída de ar não garanté, por si so, o cumprimento do valor limite.
Nota: Na aparecição, tem sempre que ser considerada a ventilação global da habitação. No funciona de apareiros para cozhar, por ex.placedes fogões, esta regra não é aplicada.
Se o exaustor estiver a functionar com circuldacao de ar - com FILTER de carvao activo - o functiomento nao sofre qualquer limitacao.
No caso de funciona por exaustão,deer a montar-se no exaustor uma valvula anti-returno,se a mesma não estiver ja integra da no tubo de exaustao ou na caixa mural.
Se o aparelho não estiver equipado com a valvula anti-returno, esta pode ser adquirida no commercio da especialidade.
Montagem da valvula anti-returno:

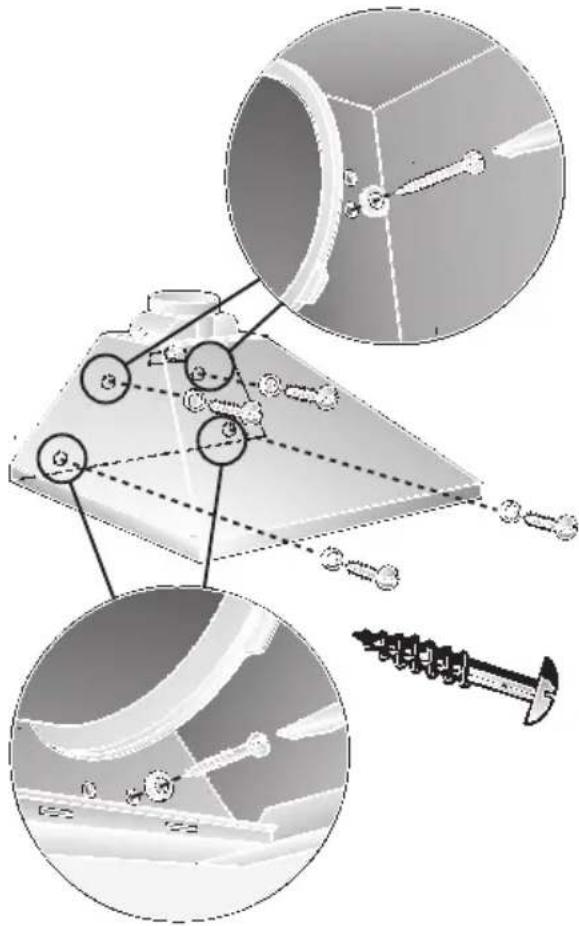

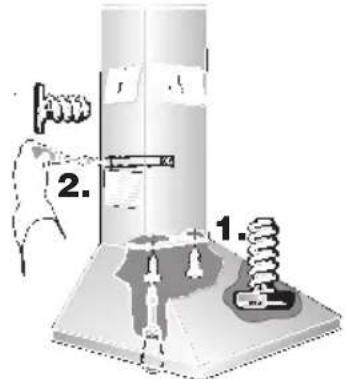

Fixar a valvula de borboleta na tubuladura do ar.
Os来做 tampossem que se movimentar fácilmente para cima.
Se o ar da exaustão for encaminhado através da parede exterior,deerutilizar-se una caixa mural telescópica.
Eficiência optimizada do exaustor:
Tubo de exaustao curto e com interior liso.
Fazer número minimizingo de curvas.
Utilizar o diametro máximo possível do tubo e fazer as curvas tao abertas quando possivel.
Autilização de tubos de aspiração longos e rugosos no seu interior, mitas curvas, ou diametros reduzidos,provoca uma alteração nas condições optimizadas de ventilação e,simultaneamente,um aumento do nível de ruidos.
Tubos circulares:
Recomendamos diametro interior 125 mm, minimo 100 mm.
- Canais planos tem que possuar uma sequção interior com valor equivalente aos tubos Circulares.
Eles não devem ter nenhum desvio muito Pronunciado.
100 mm ca. 78 cm
125 mm ca. 113 cm
No caso de tubos com diametros differentes,utilizar tiras deVEDAÇAO.
No caso de funciona por exaustao, garantir uma boa alimentacao de ar fresco.

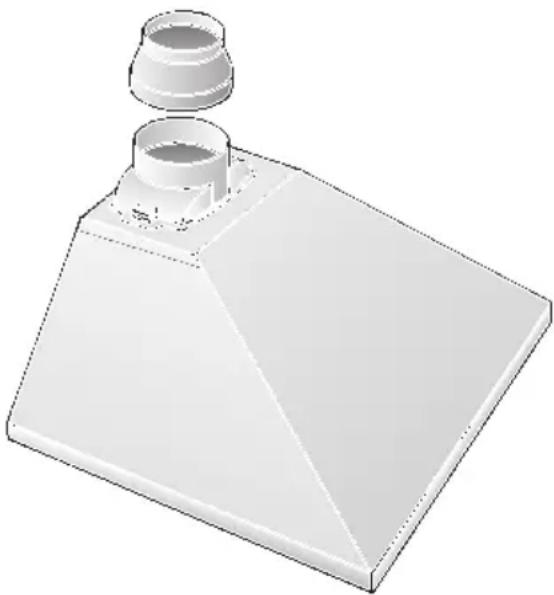

Ligação do tubo de exaustão
125 mm:
Fixar o tubo de exaustao direcimentos na tubuladura de ar.
Ligação do tubo de exaustão
0 100 mm:
Fixar a reducao (inclua no forneci-mentation ou de fácil aquisicao no mercado) na tubuladura do ar e,deois, montar o tubo de exaustao.
Antes da Montagem

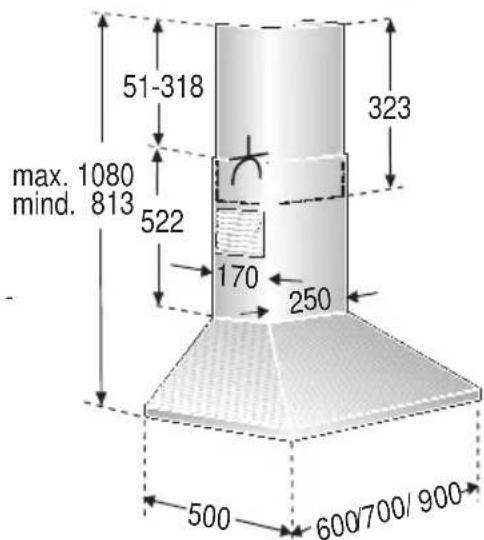

Funcao de circulação de ar
Com filtro de carvão activo, se não existrem condições para funciona de exaustão.
O jogo completeo de montagem pode ser adquirido nos outros Servicos Tecnicos.

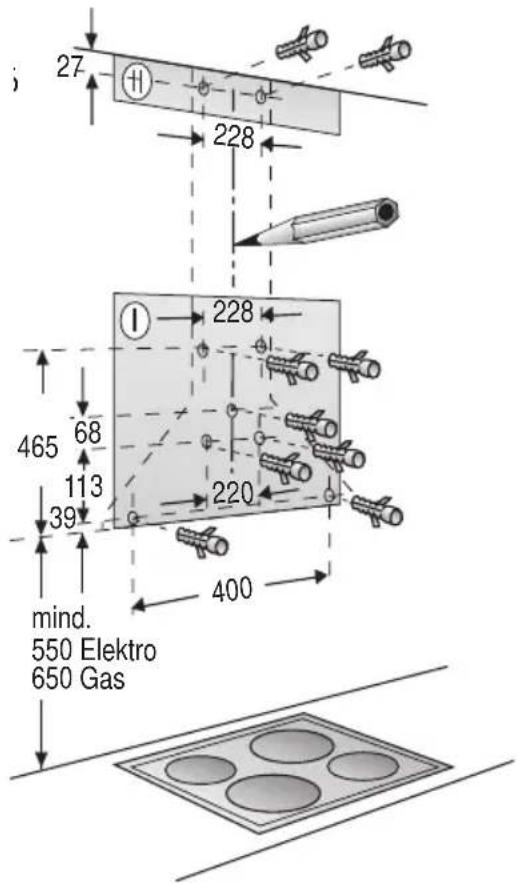

Preparação da parede
A parede tem que ser plana e vertical.
Deve ser assegurada uma fixação perfeita dasbuchas.
Peso em kg:
| Saía de ar | Circulação de ar | |
| 12,560 cm | 13,5 | |
| 70 cm | 13,0 14,0 | |
| 90 cm | 3,9 14,9 |
Reservamo-nos o direito a alteracoes de construcao no ambito do desenvolvimento técnico.
Ligaçao eletrica
O exaustor só deve ligado a uma tomada com proteção de terra e instalada de acordo com as normas em vigor. Se possível, instalar a tomada directamente por baixo da cobertura da chamé.
\section*{Characteristicas électricas:}
Encontram-se na chapa de caracteristicas no interior do aparelho - que está a vista(before de retiring os caixhos doAGO.
Para reparacoes, desligar o exaustor da corrente electrica.
Comprimento do cabo de ligação: 1,30 m.
No caso de ser necessário uma ligação fixa:
O exaustorsolepodeserligadoacorretporum instaladoreléctricocredenciapedelaEmpresa distribuidoradelectricidade.
Relativamente à instalação, deve ser previsto um disposítivo de corte. Como disposítivo de corte, são关键时刻 interruptores com uma abertura de contactos superior a 3mm e corte multipolar. Daqui fazem parte os interruptores LS e proteções.
Se o cabo de ligaçao este aparelho estiver danificado, ele tera que ser substituidoelo fabricante,pelos seuServicos Tecnicos ou, ainda, poruma Pessoa qualificada, a fim de se evitarem situacoes de perigo para outilizador.
Este exaustor correponde as normas UE sobre protecao antiparasitaria.
Montagem
O exaustor foi previsto para montagem numa parede da cozinha.
- Desmontar o filtro de gordura (ver instruções de service).
- Traçar na parede uma LINHA central de s e tecto ate ao canto inferior do exaustor.
- Com a ajuda de um gabarito, marcar na parede as posicaoes dos parafusos.
Ter em atençao a distancia minima da placac de cozinhar ate ao exaustor, de 550 mm, para discos eletricos, ou de 650 mm para queimadores a gas. O canto inferior do gabarito corresponde ao bordo inferior do exaustor.
4. Com 8 mm, fazer 5 furos para o exaustor e 4 furos para os angulos de fixação do revestimento da parede e, deposito, aplicar as buchas à face da parede
Nota: Tome atençao a possibidade de montagem de acessórios especials.
- Aparafusar os 2 ângulos de fixação para o revestimento da chaminé em boa e em cima.
- Aparafusar o parafuso central até circa de 5 mm (sem arruela) como auxiliar de montagem para fixação do exaustor.
- Pendurar o exaustor nos parafusos.
Montagem
- Aparafusar os 4 parafusos restantes com arruela.
O exaustor deve ser alinhado, antes de apertureos 4 parafusos.
- Fazer a ligaçao do tubo de exaustao.
-
Fazer a ligação eletrica.
-
Modelos em aço inoxidável:
Retirar a pelécula de proteção nosinous revestimentos da chamé.
Evite danificar a superficie sensivel de aço inoxidavel.
- Cominous parafusos curtos, aparafusan o revestimento superior da chaminé, lateralmente, no angulo de fixação.
- Assentar e fixar o revestimento inferior da chaminé no corpo do exaustor e, com 2 parafudos longos, de cima para baixo.
Evite provocar danos durante a montagem, por ex. colocando o gabarito sobre o canto do revestimento inferior da chamé.
Seguidamente, e com 2 parafudos curtos, fixar bem o revestimento da chaminé no ângulo de fixação.
Antes de aperture osinous parafusos, é necessario ajustar o revestimento da chaminé.
- Voltar a montar o filtro de gordura (ver instruções deServiço).
Gebrauchsanweisung
Gerätebeschreibung
