MANUAL DE UTILIZADOR 3BD796NP BALAY
Instruções de Serviços de Montagem

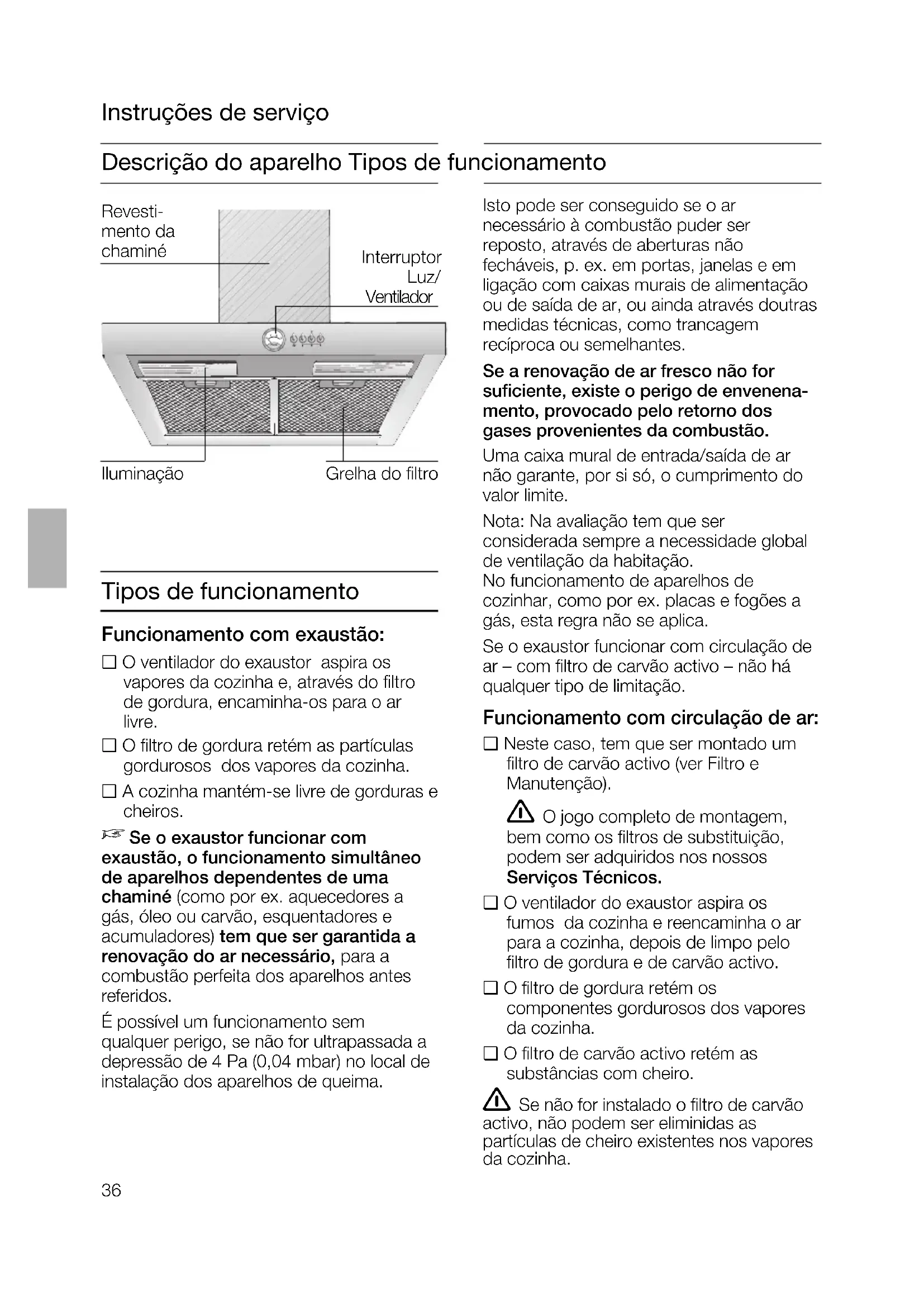

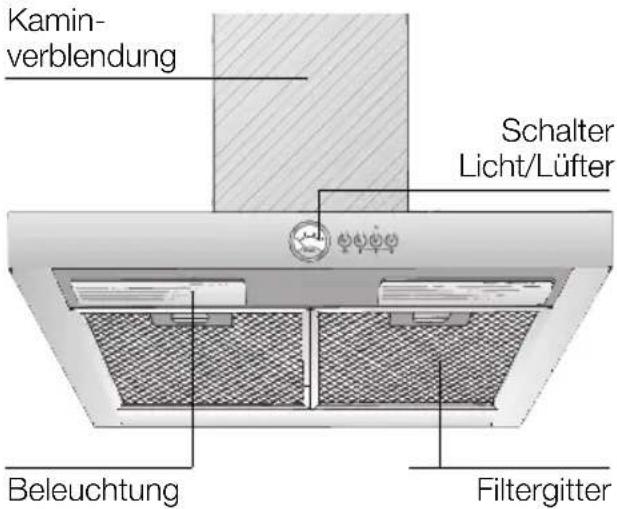

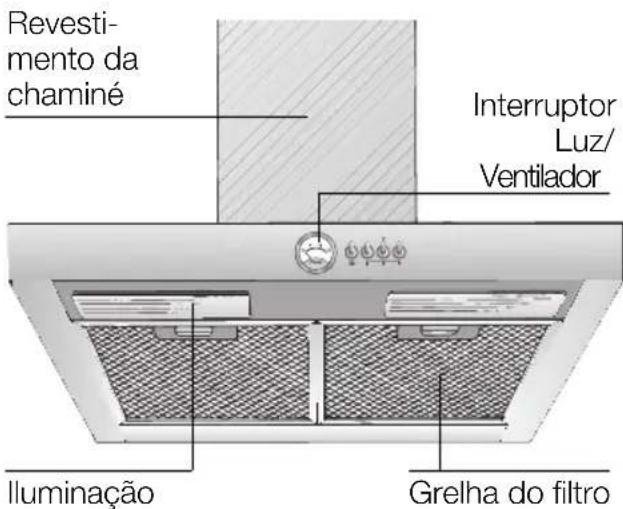

Descrição do aparecido Typos de funcionalmente
Tipos de funciona
Funcionamento com exaustao:
O ventilador do exaustor aspirao os vapores da cozinha e, atraves do filtro de gordura, encaminha-os para o ar livre.
O filtró de gordura retém as partículas gordurosos dos vapores da cozinha.
A cozinha mantém-se livre de gorduras e cheiros.
Se o exaustor funciona com exaustão, o funcionaismo simultaneo de apareiros dependentes de uma chamíne (como por ex. aquecedores a gás, oleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos apareiros antes referidos.
É possível um functimento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos apareiros de queima.
Isto pode ser consiguedo se o ar necessario à combustão puder ser reposto, atraves de aberturas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de alimentação ou de saía de ar, ou ainda atraves doutras medidas(ECNCAS, como trancagem reciproca ou semelhantes.
Se a renovacao de ar fresco não for sufiente, existe o perigo de envenamen-mentation,provocado pelo returno dos gases provenientes da combustao.
Uma caixa mural de entrada/saída de ar não garanté, por si so, o cumprimento do valor limite.
Nota: Na avaliacao tem que ser considerada sempre a necessidade global de ventilacao da habitacao.
No funciona de aparehos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplicá.
Se o exaustor funciona com circulacao de ar - com贫困人口 de carvao activo - nao ha qualquer tipo de limitacao.
Funcionamento com circulação de ar:
Neste caso, tem que ser montado um过滤器 de carvas do vento (ver Filtro e Manutenção).
O jogo completeo de montagem, bem como os filtros de substituição, podem ser adquiridos nos)nossos Serviços Tecnicos.
O ventilador do exaustor aspira os fumos da cozinha e reencaminha o ar para a cozinha,(before de limpo pelo过滤o gordura e de carvao activo.
O filtró de gordura retém os componentes gordurosos dos vapeores da cozinha.
O filtró de carvas ao activo retém as substancias com cheiro.
A Se não for instalado o filtro de carvas activo, não pode ser eliminidas as particulas de cheiro existentes nos vapores da cozinha.
Indicações importantes:
- Estas instruções de service aplicam-se a variedo modelos de apareiros.
E. por isto, possivel que se encontrem descritas varias caracteristicas de equipamento que nao dizem respeito ao seu aparelho. - Este exaustor correponde às normas de segança para este tipo de aparehos.
As reparacoes so devem ser efectuadas por pessoal especializzato.
Reparacoes inadequadas podem a carreter perigos varios para outilizador.
Se o aparecido antesar qualquer dano, não o deverá pôr em funcimento.
A ligaçao e a colocacao em funcimento so devem ser efectuadas por um的技术ico.
Se o cabo de ligaçaoaretheparelho estiver danificado,ele tera que ser substituidoelo fabricante,pelos seu Servicos Tecnicos ou,ainda,poruma persona qualificada,a fim de se evitarem situacoes de perigo para outilizador.
Providecer a reciclagem adequada do material da embalagem (ver Instruções de Montagem).
Este exaustor s o deve ser aplicado para fins domesticos.
O exaustor só deve funciona com as lampadas colocadas.
As lampadas fundidas devem ser imeditamente substituidas, para evaporar a sobrecarga das outras lampadas.
O exaustor não deve funciona sem o filtró de gordura.
Gordura ou oleo sobreaquecidos podem incendiar-se fácilmente.
Sempre que preparar alimentos com gordura ou oleo, por ex. batatas fritas,deer,por isso, manter-se vigilante.
□ Antes de utiliser o novo aparecido,deer laer com atenção estas instruções de service.
Delas constam informacoes importantes para a suautenca, bem como sobre a utilização e manutençao do aparelho.
Guarde as instruções de service e de montagem em lugar seguro, para a eventualidade de o aparecido ter um outras).
Não flamejar alimentos por baixo do exaustor.
Perigo de incéndio do filtró de gordura, devido à subida da chama.
Os queimadores tem que estar sempre cobertos com os recipientes de cozinhar.
O funciona do exaustor por cima de um aparecido de queima para combustíveis solidos (carvão, madeira e similares) são possível com limitações (ver Instruções de montagem).
Placas a gás / fogões a gás
Não utilize, simultaneamente, todos os queimadores a gás durante um longo período de tempo (máx. 15 Minutes) com a potência Tmaxima, poi, existe o perigo de queimadas ao tocar na superficie do aparelho ou o perigo de serem causados danos no exaustor.
Caso o exaustor funciona sobre una plac a gás, o mesmo tem que estar ligado na potência Tmaxima, se estiverem a funciona tres ou mais queimadores.
Anomalias
Em caso de eventuais dupidas ou anomalies,deeracounterosnossos Servicos Tecnicos.
(Ver Úndice de Postos de Assistência).
Sempre que contactar os Serviços Tecnicos, agradecemos que indique os seguides dados:
E-NR.
FD
Registe nestes Campos os dados do seu aparelho. Estes elementos constam da chapa de caracteristicas, que se entraino no interior do exaustor,(before de retiring o)...
filtro de gordura.

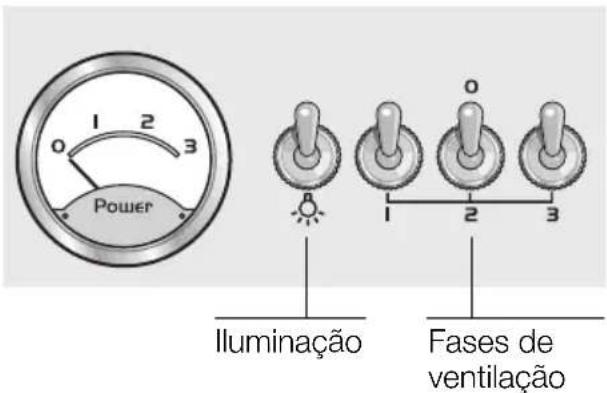

Comando do exaustor
Os vapores são eliminados de forma mais eficaz, se:
Ligar o ventilador no inicio dos cozinhados.
Desligar o ventilador so algunos Minutes!.
depos de terminados os cozinhados.
Regulação da fase de ventilação desejada:
Deslocar o interruptor correspondente para baixo.
O ventilador continua, ainda, aFUNCTION na fase maximizinga regulada.
Illuminação:
A iluminação pode ser realizada em qualquer alta, mesmo com o ventilador desligado.
Filtros e Manutenção
Filtro de gordura:
Para retenção das particulas de gordura existentes nos vapores da cozinha, são realizados filtros metalicos
A malha do filtró é de metal não inflamável.
Atençao:
Em caso de saturação do filtro com resíduos gordurosos, aumento as possibilidades de inflamação do mesmo e a funcção do aparecido pode ser prejudicada.
Important:
A limpeza atempada do filtró evita o perigo de incência, que se pode verficar com a concentração de calor proveniente de fritos ou assados.
Limpeza dos filtros metalicos:
Com um uso normal (de 1 a 2 horas diarias) ter-se-á que limpar o filtro de metal antes 8 a 10 semanas.
A limpeza destes filtros pode ser feita na boaquina de lavar loça. Com esteprocesso, pode verificar-se uma ligeiraalteração na cor dos filtros.
Important:
Os filtros de metal muito saturados não devem ser lavados juntamente com a outras loça.
Se a limpeza for feita manualmente, colocar primaryo os filtros numa solucao de agua quente com detergente. Passado algo tempo, escovar os filtros com uma escova propria e,deois, enxagua-los e secao-los bem.

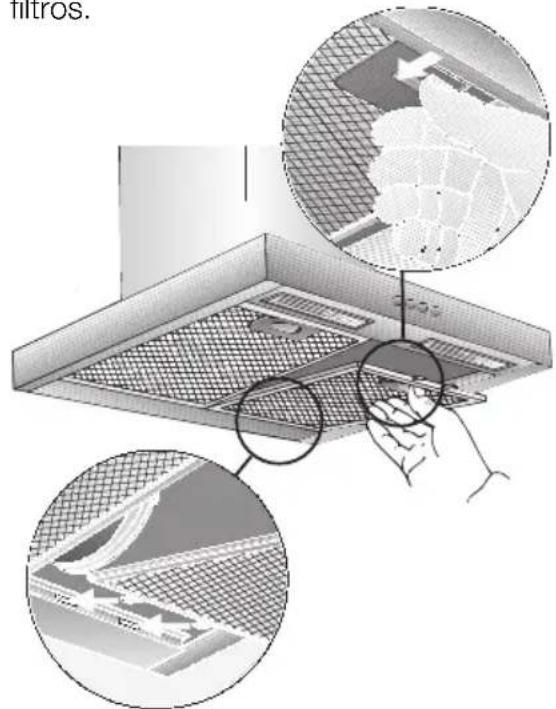

Desmontar e montar os filtros metalicos:
- Pressionar os encaixes dos filtros no sentido da seta e,deois,retirar os filtros.
- Limpar os filtros metalicos.
- Recolocar os filtros.
Para refer os cheiros no funciona com circulacao de ar.
Atençao:
Em caso de saturação do filtro com resíduos gordurosos, aumento as possibilidades de inflamação do mesmo e a função do aparecido pode ser prejudicada.
Important:
Através da substituição atempada do filtró de carão activo, éxitado o perigo de incência provocao pela concentração de calor na confecção de fritos ou de assados.

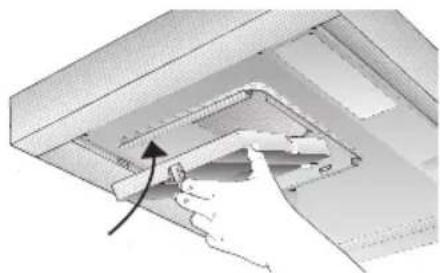

Montagem:
- Desmontar os filtros de gordura (ver Desmontar e montar os filtros de gordura).
- Aplicar o filtro de carvão activo.
- Encaixar as patilhas.
- Montar os filtros de gordura (ver Desmontar e montar os filtros de gordura).

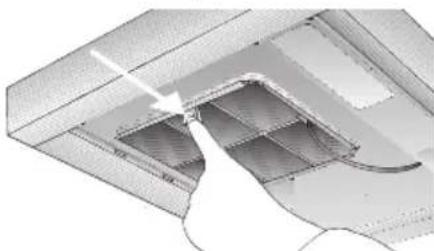

Desmontar:
- Desmontar os filtros de gordura.
- Pressionar as patilhas eletalo de carvo activo para baixo.
- Montar os filtros de gordura.
Substituição do FILTER de carvão activo:
No caso de funciona normal (1 a 2 horas diarias), os filtros de carão本次活动 devem ser substituidos uma vez no ano.
- O FILTER de carvão activo pode ser adquirido nos Serviços Técnicos.
Devem ser realizados apenas filtros originais.
So assim é garantido o funciona optimazo do exaustor.
Reciclagem do filtro de carvão activo uso:
O filtró de carvas ao本次活动 subestáncias prejudicials. Ele pode ser reciclado como lixo normal.
Limpeza e manutenção
Desligar o exaustor da corrente, desligando a ficha da tomada, o fusivel ou o disjuntor.
- Quando limpar os filtros de gordura,deerá también limpar as zonasccessíveis do aparelho,onde existiremdepositos de gordura. Evita-se assim,o perigo de incéndios e o mau funci-o-namento do aparelho.
Para limpar o exaustor,utilizar umasolucao de agua quente e detergente ouum detergente suave para janelas. - Não raspar sujidades secas acumuladas, devendo, sim, amolecê-las com um pano humido.
- Não utilizes produits acidos ou escovas rivas.
- Nota: Não aplicar alcool sobre as superficies sintéticas pois isto pode provocar manchas.
Atença: Arejar suficientemente a cozinha e não fazer chamas livres.
As teclas de commando devem ser limpas com unaiola de agua com um detergente suave e um pano macio e humido.
No aplicar, nas teclas de commando,
produtos para limpeza de inox.
Superficies de aço inox:
Utilizar um produit para inox suave e não abrasivo.
Limpar apenas no sentido do polimento.
As superficies de inox não devem ser limpas com produits abrasivos ou com teor de soda, acidos ou cloretos.
Superficies de aluminio e material sintetico:
Utilizar um pano macio, que não largue fios,proprio para janelas ou um pano com micro fibras.
- São utilizen panos secs.
Utilizar um produit suave para limpar janelas.
- Não utilizes produits de limpeza agressivos, que contenham acido ou lixivvia.
- São utilizes produits abrasivos.

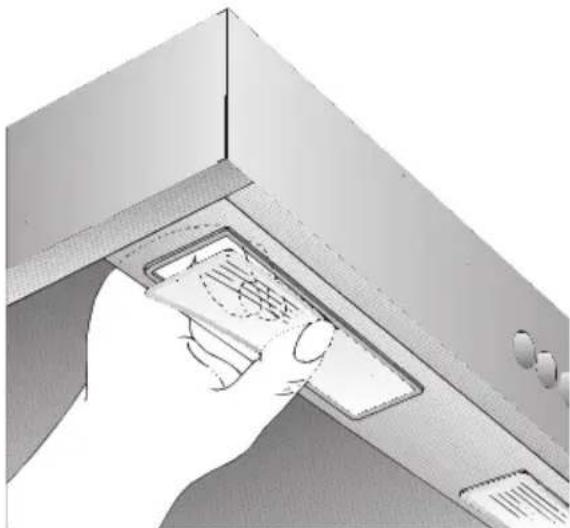

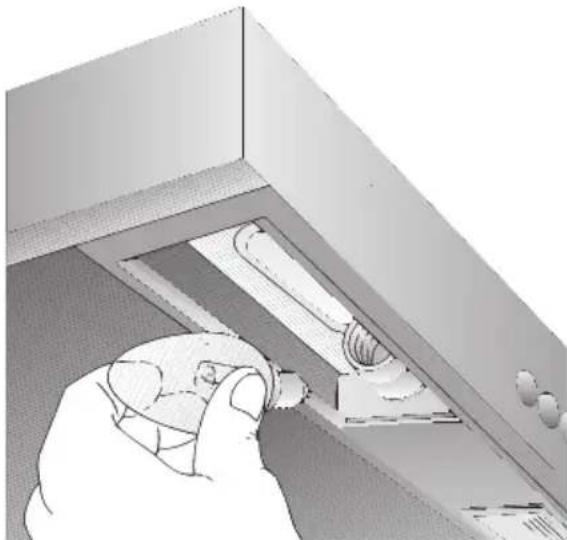

Substituição das Limpadas
- Desligar o exaustor da corrente, retirando a ficha da tomada ou desligando o fusivel ou o disjuntor.
- Desmontar os filtros de gordura (ver Filtros e Manutenção).
- Remove a cobertura da lampada,PGA parte superior da sanca de luz.
- Substituir a lampada (lampadas de incandescência correntes no mercado, max. 40 Watt, casquilho E 14).
- Voltar a colocar a cobertura da lampada.
- Voltar a montar os filtros de gordura.
- Voltar a ligar o exaustor à corrente, ligando a ficha à tomada, o fusível ou o disjuntor.
Indicações Importantes
Apareiros velhos não são, de forma alguma, lixo.
Através de reciclagem compatível com o meio ambiente, é possível recuperar materiaias primas valiosas.
Antes de enviar o aparelho para reciclagem, inutilize-o.
O seu novo aparecido esteve protegadoPGA embalagem até chegar a sua casa.
Todo os materiais aplicados na
embalagem são compatíveis com o meio
ambiente e reutilizaveis. Por favor
contribua tambem para a preservaço do
meio ambiente, reciclando a embalagem
em conformidade.
Junto do Agente Especializzato ou na Camara Municipal da sua area de residência informe-se sobre os processos de reciclagem disponíveis.
O exaustor pode funcionar com exaustao ou circulação de ar.

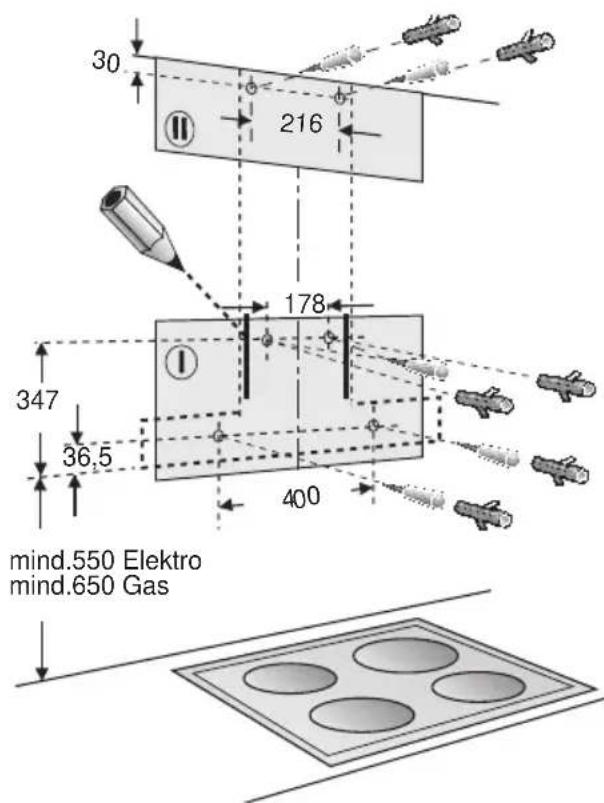

Instalar o exaustor sempre centrado com a plac de cozinha.
Respeitar a distência minima entre a placá eletrica de cozinha e o canto inferior do exaustor: 550 mm, Fig. 1.
A montagem do exaustor épossible sobre uma zona de chama alimentada por combustiveis solidos, da qual pode resultar perigo de incério (por ex. o saltar de uma faúlha), se esta zona estiver protegida com uma cobertura fechada inamovível e se forem respeitadas as normas espécicas do País.Esta limitação não se aplicá a fogões ou placas a gás.
Quanto menor for a distência entre o exaustor e a placá de cozinha, maior é a possibídade de se formarem bolhas de água na zona inferior do exaustor, resultantes da subida do vapor de água.

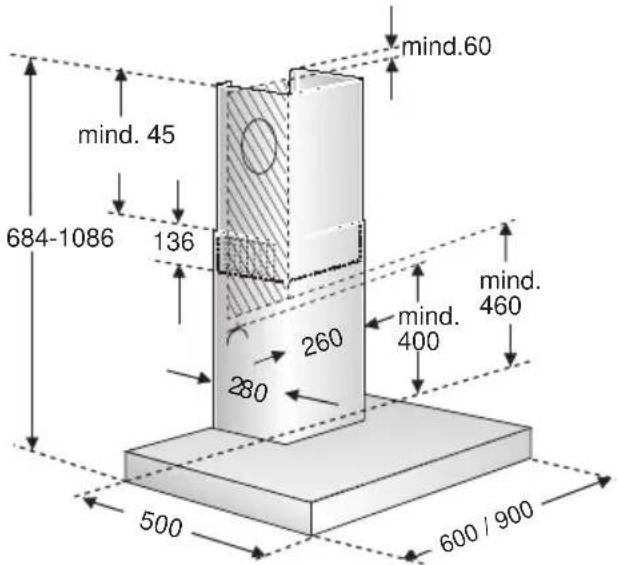

Instruções adiconais paraplacesagás:
Na montagem de apareiros de cozinhar a gás (= fogões e placas), tem que ser respeitadas as respectivas normas{nacionais em vigor (p. ex. na Alemanha: Regulamentoações Tecnicas sobre Instalacoes de Gás TRGI).
Tém que ser respeitadas as instruções e as normas de instalação do fabricante.
O exaustorsolepoderestaladojunto deumarmario superior oudeumaparede alta. Distancia minima: 50~mm
A distência minima, no caso de queimadores a gás, entre a aresta superior dos recipientes e a aresta inferior do exaustor: 650 mm, Fig. 1.

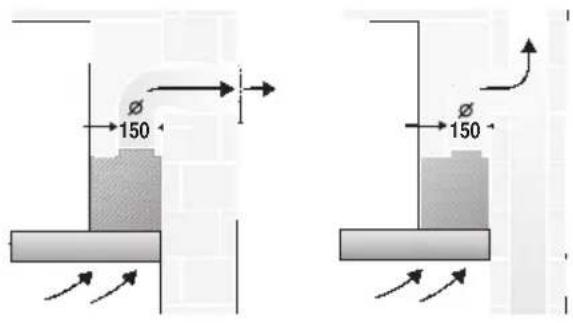

Funcionamento com exaustao
Os vapores são encaminhados para o exterior atraves de um canal de ventilação ou directamente atraves de furo na parede, para o exterior.
Os vapores não podem ser encaminhados para uma chamé nem para um canal, que sirvam para ventilação ou evacuação de zones de chama.
Na derivação do ar evacuado, tem que ser respeitadas as prescrições Municipais e as normas legais (p. ex. Departamento Regulador da Construição Civil).
Para se poder encaminhar o ar de exaustao do aparelho para uma chaminé fora de service, é necessario obter uma autorização expressa do limpa-chaminés responsavel pela zona.
No caso de funciona por exaustao e funciona simultaneo de zonas de chama dependentes de ligation a uma chamine (por ex. aquecedores a gas, a oleo ou a carvao; esquentadores, aquecedores de agua), tem que ser garantida a ventilacao necessaria para a combustao perfeita desses aparehos.
É possível ou funcção não perigoso, se a subpressiono no local de instalação do aparecido, com funcção para combustão, não for superior a 4 Pa (0.04 mbar).
Isto pode ser consignedo se o ar necessario a combustao puder ser reposto, atraves de aberturas nao fechaveis, p. ex. em portas, janelas e em ligacao com caixas murais de alimentacao ou de saida de ar, ou ainda atraves doutras medicas停电as, como trancagem reciproca ou semelhantes.
Se a renovacao de ar fresco nao for suficiente, existo o perigo de envenamen-mentation,provocado pelo returno dos gases provenientes da combustao.
Uma caixa mural de entrada/saída de ar não garanté, por si so, o cumprimento do valor limite.
Nota: Na aparecição, tem sempre que ser considerada a ventilação global da habitação. No funciona de apareiros para cozhar, por ex.placedes fogões, esta regra não é aplicada.
Se o exaustor estiver a functionar com circuldacao de ar - com FILTER de carvalo activo - o functiomento nao sofre qualquer limitacao.
Se o ar da exaustao for conducido através da parede exterior, delve serutilizada uma caixa mural telescópica.
No caso de funciona por
exaustão,deer a montar-se no exaustor
uma valvula anti-returno,se a mesma nao estiver ja integra da no tubo de exaustao ou na caixa mural. Se o aparelho nao estiver equipado com a valvula anti-returno, esta pode ser adquirida no commercio da especialidade.
Montagem da valvula anti-returno:
□ Engatar os dois pivots da valvula anti- retorno nos furos do bocal de exaustao, respectively, a saida do ar.
Antes da montagem ter em atençao qua a legenda, respectivamente, a estampagem fica no exterior.
Se o ar da exaustão for encaminhado através da parede exterior,deerutilizar-se una caixa mural telescópica.
Eficiência optimizada do exaustor:
Tubo de exaustão curto e com interior liso.
Fazer número minimizingo de curvas.
Utilizar o diametro máximo possivel do tubo e fazer as curvas tao abertas quando possivel.
Autilização de tubos de aspiração longos e rugos no seu interior, muitas curvas, ou diamétros reduzidos,provoca uma alteração nas condições optimizadas de ventilação e,simultaneamente,um aumento do nível de ruidos.
Tubos circulares:
Recomendamos diametro interior 125 mm, minimo 100 mm.
Canais planos tem que possuir uma
segao interior com valor equivalente
aos tubos circulares.
Eles nao devem ter nenhum desvio
muito pronunciation.
0 150 mm ca. 177 cm
No caso de tubos com diametros differentes,utilizar tiras de vedao.
No caso de funciona por exaustão, garantir uma boa alimentação de ar fresco.
Ligaçao do tubo
Aparafusar o bocal de saida sobre a saida de ar do aparelho
Tubo de exaustao de 150 mm:
Fixar o tubo de exaustao direcamente no bocal de ligaçao.
Se tiver sido montada uma valvula anti- retorno, controlar o funciona.

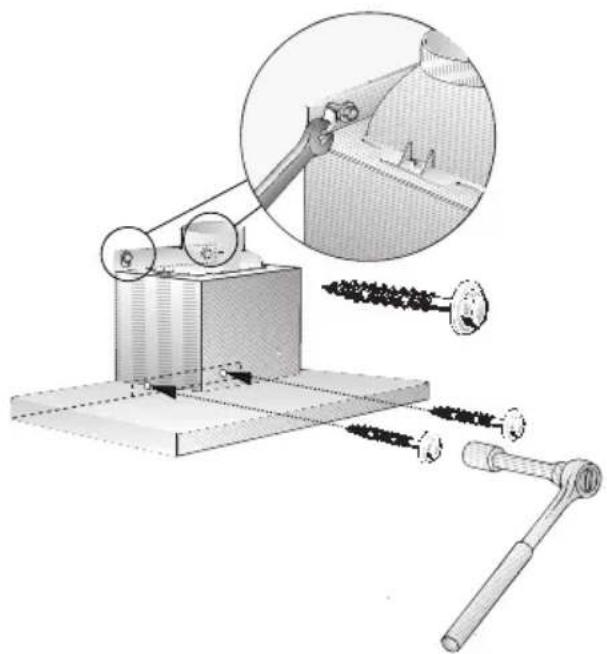

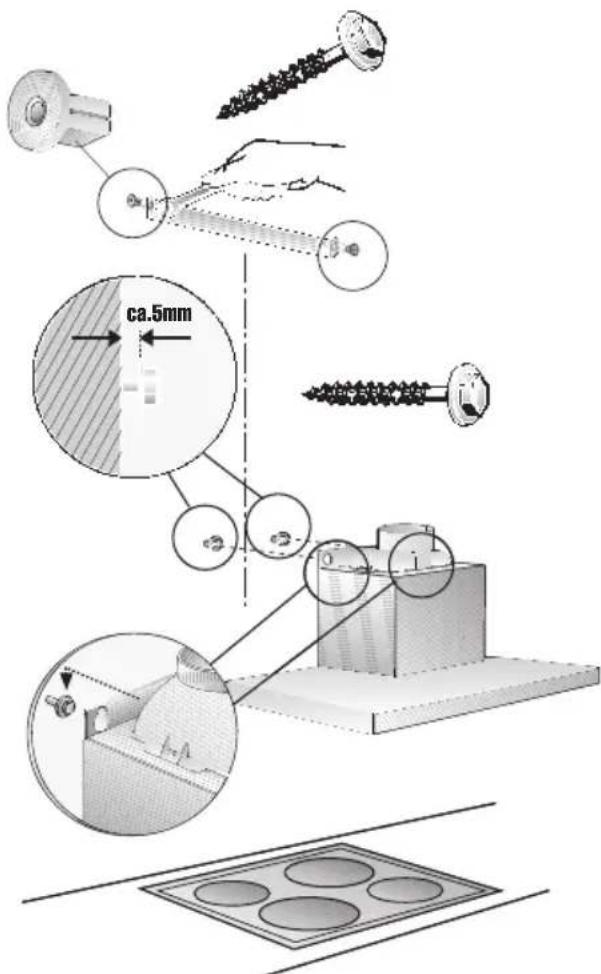

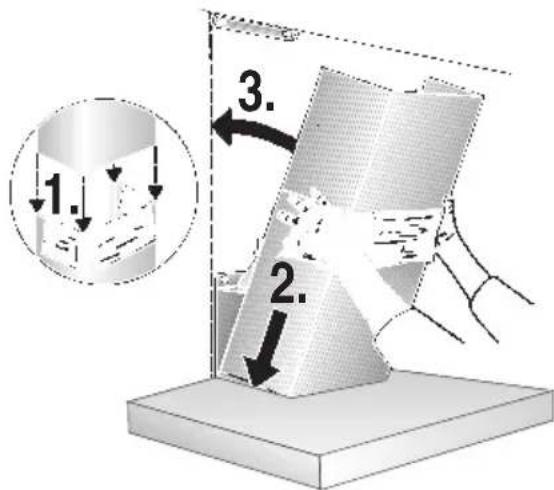

Antes da Montagem

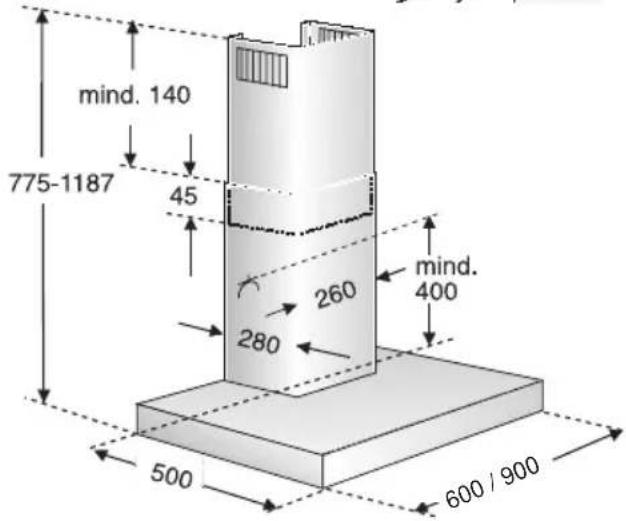

Funcao de circulação de ar
Com Fernando de carvalo activo, se não existrem condições para acontecimiento de exaustão.
O jogo completeo de montagem pode ser adquirido nos outros Serviços Tecnicos.
Preparação da parede
A parede tem que ser plana e vertical.
Deve ser assegurada uma fixação perfeita dasbuchas.
Peso em kg:
| Saía de ar | Circúnção de ar | |
| 60 cm | 15,0 | 17,0 |
| 90 cm | 17,5 | 19,5 |
Reservamo-nos o direito a alteracoes de construcao no ambito do desenvolvimento técnico.
Ligaçao eletrica
O exaustor só deve ligado a uma tomada com proteção de terra e instalada de acordo com as normas em vigor. Se possivel, instalar a tomada directamente por baixo da cobertura da chamé.
Characteristicalelectricas:
Encontram-se na chapa de caracteristicas no interior do aparelho - que está a vista(before de retiring os caixhos doimento.
Para reparacoes, desligar o exaustor da corrente electrica.
Comprimento do cabo de ligação: 1,30 m.
No caso de ser necessário uma ligação fixa:
O exaustorsolepodeserligadoacorretporum instaladoreléctricocredenciapedelaEmpresa distribuidoradelectricidade.
Relativamente à instalação, deve ser previsto um disposítivo de corte. Como disposítivo de corte, são关键时刻 interruptores com uma abertura de contactos superior a 3mm e corte multipolar. Daqui fazem parte os interruptores LS e proteçções.
Se o cabo de ligaçao este aparelho estiver danificado, ele tera que ser substituidoelo fabricante,pelos seuServicos Tecnicos ou, ainda, poruma Pessoa qualificada, a fim de se evitarem situacoes de perigo para outilizador.
Este exaustor correponde as normas UE sobre protecao antiparasitaria.
Montagem
O exaustor foi previsto para montagem numa parede da cozinha.
- Retirar o FILTER de gordura (ver instruções de service).
- Marcar uma LINHA central na parede desde o tecto até ao canto inferior do exaustor.
- Com o auxilio do molde marcar as posicaoes dos parafusos na parede.
Te em atençao a distancia minima da placac de cozinhar ate ao exaustor, de 550 mm, para discos eletricos, ou de 650 mm para queimadores a gas. O canto inferior do gabarito corresponde ao bordo inferior do exaustor. - Fazer 4uros para o exaustor e 2uros para o revestimento da chaminé 8 mm e introduzir as buchas até a face com a parede.
Nota: Tome em atençao a eventual montagem de acessórios especialis.
- Encaixar os 2 distanciadores, incluidos, no angulo de apoio do revestamento da chamé. Aparafusar o angulo de retenção do revestamento da chamé comodos parafusos sextavados.
- Aparafusar osinous parafusos sextavados superiores atc ca.de 5 mm de profundidade.
- Pendurar o exaustor nos parafusos.
Montagem
Antes do aperto final dos 4
parafusosdeeralinha-seoexaustor.
- Fazer a ligaçao dos tubos.
-
Fazer a ligação eletrica.
-
Retirar a pelúcula de proteção aplicada nos revestimentos da chamíne.
Procure evitar provocar danos nas superficies delicadas de aço inox.
- Encaixar as duas partes do revestimento da chaminé (ranhura na parte telescópica superior e introduzi-la na ranhura do exaustor.
Procure evaporar riscos durante a introducao das两大 partes do revestimento, uma na outras, colocando por ex., o gabarito de montagem como protecao sobre o canto do revestimento inferior.
- Levantar ligeiramente a parte superior e aparafusa-la lateralmente comdos parafusos no angulo de retencion.
- Voltar a montar o filtro de gordura (ver instruções deServiço).
Gebrauchsanleitung
Gerätebeschreibung
