MANUAL DE UTILIZADOR 3BT779 X BALAY
Instruções de serviços e de montagem

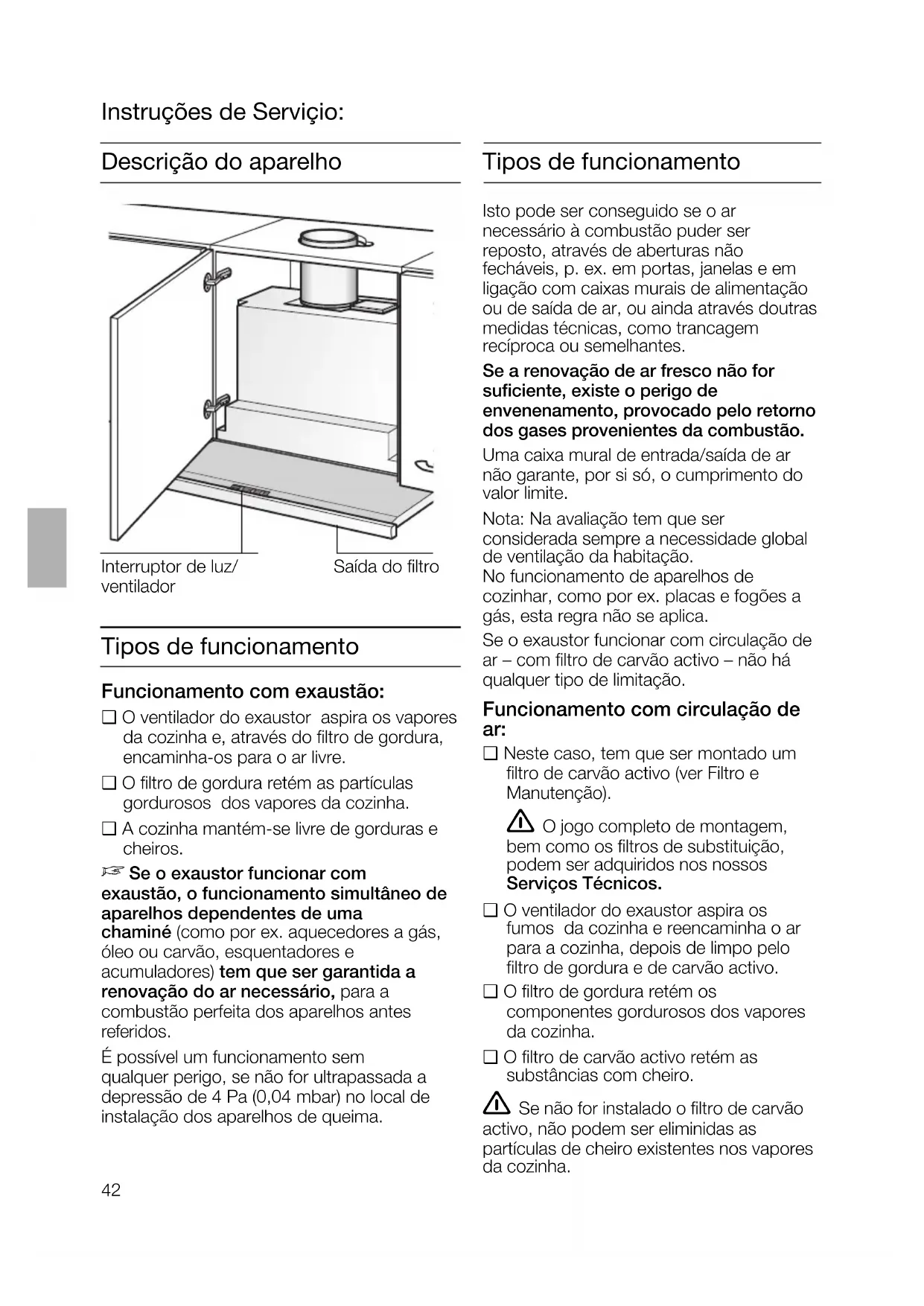

Instruções de Serviço:

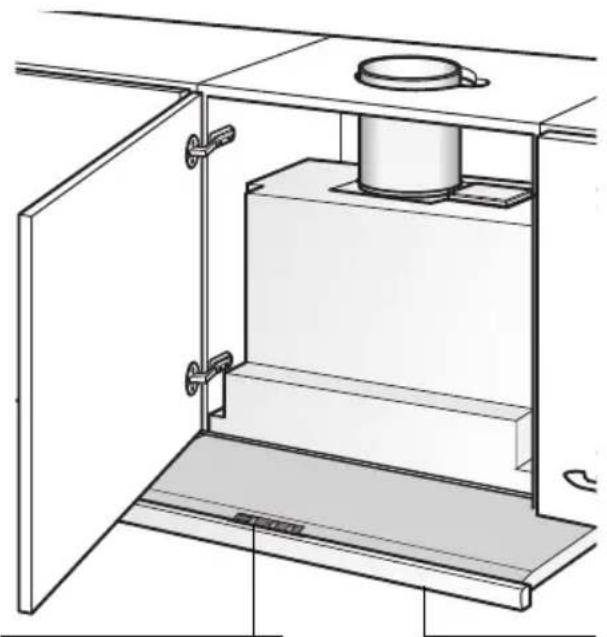

Descrição do aparecido
Interruptor de luz/ventilador
Saída do filtró
Tipos de funciona
Funcionamento com exaustao:
O ventilador do exaustor aspira os vapores da cozinha e, atraves do FILTER de gordura, encaminha-os para o ar livre.
O filtr de gordura retem as particulas gordurosos dos vapores da cozinha.
A cozinha mantém-se livre de gorduras e cheiros.
Se o exaustor funciona com exaustao, o funcionaismo simultaneo de aparelhos independentes de uma chaminé (como por ex. aquecedores a gás, oleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos aparelhos antes referidos.
É possével um funciona sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos apareiros de queima.
Tipos de funciona
Isto pode ser consiguedo se o ar necessario a combustao puder ser reposto, atraves de aberturas nao fechaveis, p. ex. em portas, janelas e em ligacao com caixas murais de alimentacao ou de saida de ar, ou ainda atraves doutras medidas tecnicas, como trancagem reciproca ou semelhantes.
Se a renovação de ar fresco não for足够, existe o perigo de envenenamento, provocao pelo returno dos gases provenientes da combustão.
Uma caixa mural de entrada/saída de ar não garanté, por si so, o cumprimento do valor limite.
Nota: Na avaliacao tem que ser considerada sempre a necessidade global de ventilacao da habitacao.
No funciona de aparehos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplicá.
Se o exaustor funciona com circulacao de ar - com贫困人口 de carvao activo - nao ha qualquer tipo de limitacao.
Funcionamento com circulacao de ar:
Neste caso, tem que ser montado um过滤器 de carvas do vento (ver Filtro e Manutenção).
O jogo completeo de montagem, bem como os filtros de substituição, podem ser adquiridos nos)nossos Servicos Tecnicos.
O ventilador do exaustor aspira os fumos da cozinha e reencaminha o ar para a cozinha,(before de limpo pelo过滤o gordura e de carvao activo.
O filtró de gordura retém os componentes gordurosos dos vapeores da cozinha.
O filtró de carvaso activo retém as substancias com cheiro.
Se não for instalado o filtró de carvas activo, não pode ser eliminidas as partículas de cheiro existentes nos vapores da cozinha.
Indicações importantes:
- Estas instruções de service aplicam-se a variedo modelos de apareiros.
E. por istso, possivel que se encontrar descritas varias caracteristicas de equipamento que nao dizem respeito ao seu aparelho.
As reparacoes so devem ser efectuadas por pessoal especializzato.
Reparacoes inadequadas podem acarretar perigos various para outilizar.
□ Antes de utiliser o novo aparelho,deer laer com atencao estas instruções de的服务。
Delas constam informacoes importantes para a sua segurance, bem como sobre a utilizacao e manutenao do aparelho.
Guarde as instruções de service e de montagem em lugar seguro, para a eventualidade de o aparecido ter um outras).
Se o aparecido antes daro, não o deverá por em funciona.
A ligaçao e a colocacao em funcionamento so devem ser efectuadas por um的技术o.
Se o cabo de ligação deste aparecido estiver danificado, ele tera que ser substituído pelo fabricante,ços seuis Serviços Tecnicos ou, ainda, por uma pessoal qualificada, a fim de se evitarem situações de perigo para outilizar.
Providecer a reciclagem adequada do material da embalagem (ver Instruções de Montagem).
O exaustor só deve funciona com as lampadas colocadas.
As lampadas fundidas devem ser imeditamente substituidas, para evaporar a sobrecarga das outras lampadas.
O exaustor não deve funciona sem o filtró de gordura.
Gordura ou oleo sobreaquecidos podem incendiar-se fácilmente.
Sempre que preparar alimentos com gordura ou oleo, por ex. batatas fritas,deer,por isso, manter-se vigilante.
Não flamejar alimentos por baixo do exaustor.
Perigo de incendio do filtro de gordura, devido à subida da chama.
O funciona do exaustor por cima de um aparelho de queima para combustiveis solidos (carvao, madeira e similares) so é possivel com limitações (ver Instruções de montagem).
Placas de cozinhar a gás / fogões a gás
Os queimadores a gás devem ser sempre realizados de forma correcta.
Important:
As chamas dos queimadores a gás devem estar sempre cobertas com um recipiente.
Devido ao grande desenvolvimento de calor provocao pela chama de gas
IaBERTa, o exaustor pode ficar danificado.

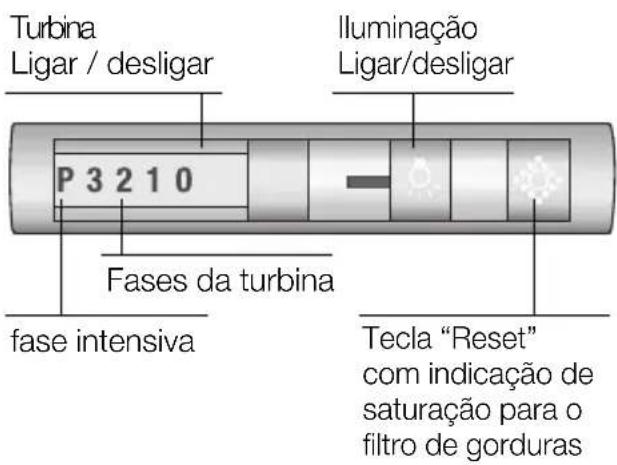

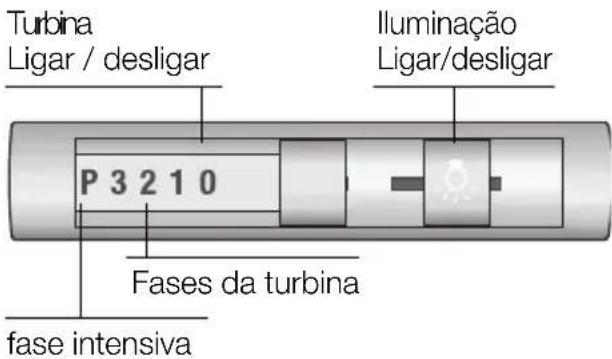

Manejo do exaustor
Aeliminao dos vapores de cozinha efectua-se de um modo mais eficaz se:
ligar o exaustor logo que comece a cozinhar.
desligar o exaustor so algunos Minutes antes deaabardecozinhar.
Ligar:
Puxar a gaveta extensivel do filtro para fora能做到 puxador.
Escolher a regulação do ventilador desejada.
Desligar:
O exaustor pode ser desligado de diversas formas.
Desligar 1:
- Colocar o interruptor correico na posicao o - ventilador desligado.
Desligar 2:
Meter para dentro o extractor do filtró até encostar. (O interruptor correço fica na posicao escolhida).
Para ligar novamente basta puxar a gaveta extensivel do tipo para fora. O exaustor arranca com a ultima regulação do ventilador escolhida.
Illuminação:
A iluminação pode ser realizada em qualquer alta, mesmo que o aparecido esteja desligado ou a gaveta extensivel dorosso fechada.
Avarias
Se desejar mais informações, ou no caso de avarias, contacte o service de assistência Tecnica.
(Veríndice de postos de service de assistência técnica).
Anote os números nos respectivos Campos acima. Os números encontrar-se na plac de caracteristicas, no interior do exaustor, que fica accesivel(before de retiring o futuro.
Filtro de gordura:
Para retenção das particulas de gordura existentes nos vapores da cozinha são realizadosiros metalicos.
A malha do filtró é de metal não inflamável.
Atença:
Em caso de saturacao do FILTER com
residuos gordurosos, augmentam as
possibilidades de inflamação do mesmo e a
funcao do aparelho pode ser prejudicada.
Important:
A limpeza atempada doorno evita o perigo de incendio que se pode verificar com a concentração de calor proveniente de fritos ou assados.
Tenha em atençao que, neste caso, o过滤 de gorduras deve ser limpo emintervalos de tempo regulares (1 mês).
Indicação de saturação:
No caso de saturação dos filtros de gordura, a lâmpada sinalizadora fisca.
O mais tardar.nessaaltitude limpar os filtros de gordura.
Em funciona normal, (diariamente 1 ou até 2 horas), os filtros metalicos tem que ser limpos 1x por mês.
A limpeza destes filtros pode ser feita na boaquina de lavar loça. Com esteprocesso pode verificar-se uma ligeiraalteração na cor dos filtros.
Important:
Os filtros de metal muito saturados não devem ser lavados conjuntamente com a outras loça.
Se a limpeza for feita manualmente, colocar primaryo os filtros numa solucao de agua quente com detergente.. Passado algo um tempo, escovar os filtros com uma escovapropria e,deois, exxugao-los e secao-los bem.
A armação de suporte para o padró de gorduras tem que ser limpa manualmente.

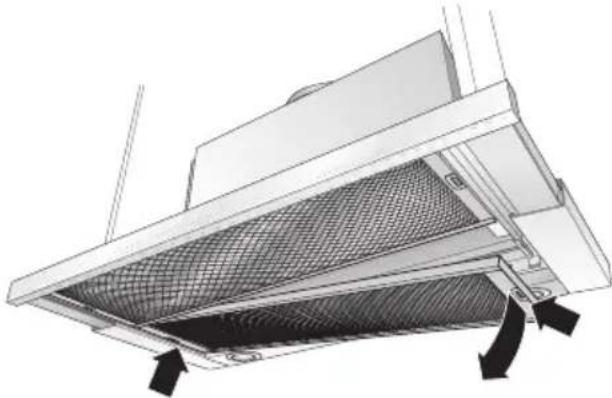

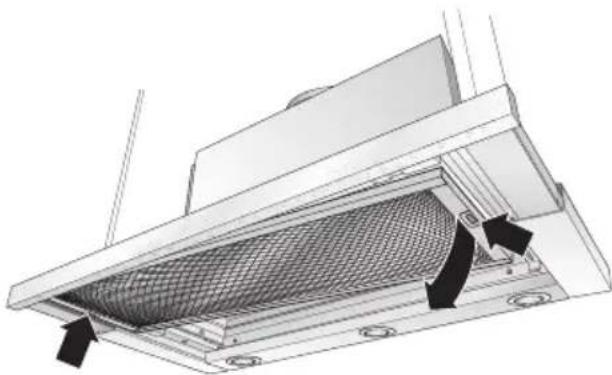

Desmontar e montar os filtros metalicos:
Atença: As lâmpadas de halogeneo tem que estar desligadas e frias.
- Puxar o filtro extensivel para fora até ao batente.

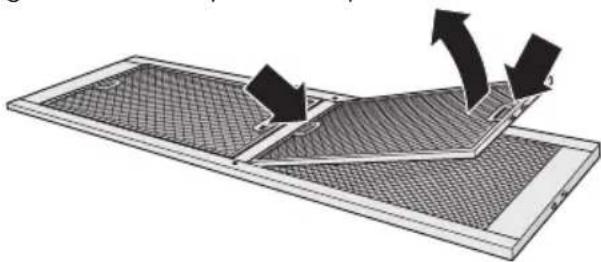

- Pressionar para dentro os encaixes traseiros do filtro de gorduras e retire-o para fora.
- Pressionar para dentro os encaixes frontais no futuro de gorduras e退市 o futuro para fora.
- Limpar os filtros metalicos.
- Recolocar os filtros lavados.
- Apagar a indentacao . Premira tecla
Filtros e manutenção
Para refer os cheiros no funciona com circulacao de ar.
Atenção:
Em caso de saturacao do FILTER com
residuos gordurosos, augmentam as
possibilidades de inflamação do mesmo e a
funcao do aparelho pode ser prejudicada.
Important:
Através da substituição atempada do filtró de carão activo, é evitado o perigo de incência provocao pela concentração de calor na confecção de fritos ou de assados.
Montagem:
Atença: As lâmpadas de halogeneo tem que estar desligadas e frias.
- Desmontar os filtros de gordura (Ver Desmontagem e montagem dos filtros metalicos de gordura).
- Aplicar o filtro de carvão activo.
- Encaixar as patilhas em ambos os lados.
- Montar os filtros de gordura (Ver Desmontagem e montagem dos filtros metalicos de gordura).
Desmontagem:
Atença: As lâmpadas de halogéneo tem que estar desligadas e frias.
- Desmontar o filtro de gordura.
- Pressionar as patilhas em antes os lados eletal o filtro de carvalo activo para baixo.
- Substituacao do filtro de carvalo activo:
O filtró de carvas ao activo pode ser adquirido nos Servicos Tecnicos.
Utilizar apenas filtros originais. So assim é garantido um funcionamento optimazo do aparho.
- Recolocar o filtro de gordura.
Reciclagem do filtro de carvalo activo velho:
Os filtros de carvão activo não tem quando quer substancias nocivas. Por isso eles podem ser reciclados como lixo residual.
Limpeza e manutenção
Desligar o exaustor da corrente, desligando a ficha da tomada, o fusivel ou o disjuntor.
- Quando limpar os filtros de gordura,deerá también limpar as zonasccessíveis do aparelho,onde existiremdepositos de gordura. Evita-se assim,o perigo de incéndios e o mau funci-o-namento do aparelho.
Para limpar o exaustor,utilizar umasolucao de agua quente e detergente ouum detergente suave para janelas. - Não raspar sujidades secas acumuladas, devendo, sim, amolecê-las com um pano humido.
- Não utilizes produits acidos ou escovas rivas.
- Nota: Não aplicar alcool sobre as superficies sintéticas pois isto pode provocar manchas.
Atença: Arejar suficientemente a cozinha e não fazer chamas livres.
As teclas de commando devem ser limpas com unaiola de agua com um detergente suave e um pano macio e humido.
No aplicar, nas teclas de commando,
produtos para limpeza de inox.
Superficies de aço inox:
Utilizar um produit para inox suave e não abrasivo.
Limpar apenas no sentido do polimento.
As superficies de inox não devem ser limpas com produits abrasivos ou com teor de soda, acidos ou cloretos.
Superficies de aluminio e material sintetico:
Utilizar um pano macio, que não largue fios,proprio para janelas ou um pano com micro fibras.
- São utilizen panos secs.
Utilizar um produit suave para limpar janelas.
- Não utilizes produits de limpeza agressivos, que contenham acido ou lixivvia.
- São utilizes produits abrasivos.
Substituição das lampadas
- Cortar a alimentação de corrente ao exaustor, desligando a ficha da tomada ou os fusíveis.
As lampadas de halogeneo ficam muito quentes, quando em functiOnamento.
Mesmo pouco tempo de deposite de ligadas,
ha perigo de queimaduras. - Retirar o aro da lampada com a ajuda de uma chave de parafusos ou similar.
- Substituir a lampada de halogeneo (lampada de halogeneo corrente no mercado, 12 Volt, max. 20 Watt, casquilho G4).
Atença; Suporte de encaixe. Utilizar um pano limpo, para segurar na lâmpada.
- Voltar a encaixar o aro da lampada.
- Restabeleça a alimentação de corrente ao exaustor, voltando a ligar a ficha à tomada ou os fusíveis.
Note: Se a iluminação não funciona,deerá verificar, se a lampada está bem encaixada.
Indicações Importantes
Apareiros velhos não são, de forma alguma, lixo.
Através de reciclagem compatível com o meio ambiente, é possível recuperar materiaias primas valiosas.
Antes de enviar o aparelho para reciclagem, inutilize-o.
O seu novo aparecido esteve protegado pela embalagem até chegar a sua casa. Todos os materiais aplicados na embalagem são compatíveis com o meio ambiente e reutilizaveis. Por favor contribua también para a preservaço do meio ambiente, reciclando a embalagem em conformidade.
Junto do Agente Especializzato ou na Camara Municipal da sua area de residência informe-se sobre os processos de reciclagem disponíveis.
O exaustor pode funcional com exaustao ou circulação de ar.
Instalar o exaustor sempre centrado com a plac de cozinha.
Respeitar a distência minima entre a placá eletrica de cozinha e o canto inferior do exaustor: 430 mm, Fig. 1.
Instruções adiconais paraplacesagás:
Na montagem de apareiros de cozinhar a gás (= fogões e placas), tem que ser respeitadas as respectivas normas{nacionais em vigor (p. ex. na Alemanha: Regulamentoções Técnicas sobre Instalações de Gás TRGI).
Tém que ser respeitasas instruções e as normas de instalação do fabricante.
O exaustor só pode ser instalado jusqu' de um armario superior ou de una parede alta. Distancia minima: 300 mm.
A montagem do exaustor sobre\
placas a gás são permitida com uma\
distência minima de 650 mm, - ver Fig. 1 -\
se não foram ultrapassadas as seguiças\
cargas tírmicas (Hs):
□ Fogoes a gás
Carga maxima de um queimador max. 3,0 kW Carga maxima de todos os queimadores max. 8,3 kW Carga maxima doorno max. 3,9 kW
Placasagás
Carga maxima de um queimador max. 3,9 kW Carga maxima de todos os queimadores max.11,3 kW
Placas de Vitroceramica
As indicações relativas à entrega:maxima nominal não se aplicam aplaces vitrocerámicas a gás fechadas, Observar rigorosamente as indicações do fabricante.
Fogoes para combustiveis solidos
Vigoram, igualmente, as cargas termicas nominais maximas e a distancia minima, tal como nos fogoes a gás.
A montagem do exaustor épossible sobre uma zona de chama alimentada por combustíveis solidos, da qual pode resultar perigo de incério (por ex. o saltar de uma faúlha), seessa zona estiver protegida com uma cobertura fechada inamovível e se forem respeitadas as normas espécicas do País.Esta limitação não se aplicá a fogões ouplacedas gás.
A Quanto menor for a distência entre o exaustor e a placá de cozinha, maior é a possibídade de se formarem bolhas de água na zona inferior do exaustor, resultantes da subida do vapor de água.
Funcionamento com exaustao

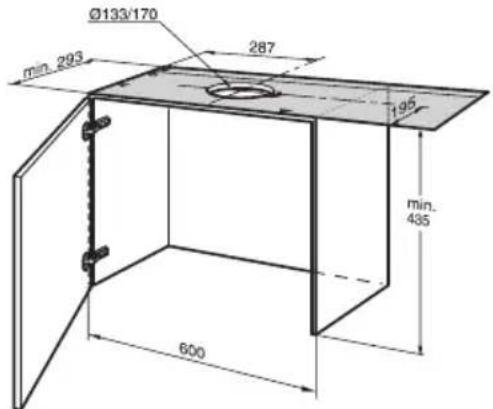

O ar da exaustão é conducido para cima, atraves de um canal, ou direcamente para o exterior atraves da parede.
A exaustão do ar não pode ser feita atraves de uma chamíne de saía de fumos ou de gases de combustão, nem atraves de um canal que sirva para ventilação de locals, onde se encontrar apareiros de queima.
Na derivação do ar evacuado, tem que ser respeitadas as prescrições Municipais e as normas legais (p. ex. Departamento Regulador da Construição Civil).
Para condução do ar de exaustão para uma chamé de fumos ou de gases de combustão, que não está em等功能amento, é necessária uma autorização das entidas competentes.
Se o exaustor funciona com exaustão, o funcionaismo simultaneo de apareiros dependentes de uma chamíne (como por ex. aquecedores a gás, oleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos apareiros antes referidos.
É possível um functimento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalacao dos apareiros de queima.
Isto pode ser consignedo se o ar necessario a combustao puder ser reposto, atraves de abertas nao fechaveis, p. ex. em portas, janelas e em ligacao com caixas murais de alimentacao ou de saida de ar, ou ainda atraves doutras medidas tecnicas, como trancagem reciproca ou semelhantes.
Se a renovação de ar fresco não for足够, existe o perigo de envenamen-mentation, provocao pelo returno dos gases provenientes da combustão.
Uma caixa mural de entrada/saida de ar não garanté, por si so, o cumprimento do valor limite.
Nota: Na avaliacao tem que ser considerada sempre a necessidade global de ventilacao da habitacao.
No funciona de aparehos de cozinhar, como por ex.places e fogoes a gás, esta regra não se aplicá.
Se o exaustor funciona com circulacao de ar - com FILTER de carvao activo - nao ha qualquer tipo de limitacao.
No caso de funcionaamento de evacuação de ar deve ser montada uma valvula de contrapressão, caso ela não exista ja no tubo de evacuação de ar ou na caixa mural. Se o aparecido não possuir uma valvula de contrapressão, esta pode ser adquirida numa casa especializada.
Se o ar da exaustao for conducido através da parede exterior, delve serutilizada uma caixa mural telescópica.
Rendimento ideal do exaustor:
Tubo de evacuação de ar curto e loso.
Tubo com o menor número possível de curvaturas.
Tubo com o maior diametro possivel (de preferencia 150 mm) e curvatas grandes.
Autilização de tubos de aspiração longos e rugos no seu interior, muitas curvas, ou diamétros reduzidos,provoca uma alteração nas condições optimizadas de ventilação e,simultaneamente,um aumento do nível de ruidos.
Tubos redondos
Tubo de evacuação curto: diametro interno min. 120 mm, Tubo de evacuação comprido: diametro interno min. 150 mm.
Os canais planos devem aparecer uma secção interior equivalente à dos tubos redondos.
Eles não devem ter nenhum desvio muito pronunciation.
120 mm approx. 113 cm
150 mm approx. 177 cm
No caso de differedes diametros de tubo: aplicar uma tira vedante.
No caso de funciona de evacuationo ar assegurar o ingresso de ar fresco sufiente.
Evacuação de ar directamente para às:
Apenas é possivel dentro do armário de parede, se ele for alto e consoante o tamanho do tubo de evacuação de ar.
Para esse efeito, fazer uma abertura na parede traseira do armário de parede, com um entalhe para o cabo de ligação eletrica.
Evacuação de ar para cima:
-
Para esse efeito, fazer uma abertura na parte de cima do armário de parede, com um entalhe para o cabo de ligação eletrica.
-
O molde ①'e fornecido jintamente -.
-
Recortar oAGO do armario - caso posso sua - a toda a largura e numa profundidade min. de 270 mm.
Ligação do tubo de evacuação de ar 150 mm:
Fixar o tubo de evacuação de ar direcção na tubuladura de evacuação de ar.
Ligaçao do tubo de exaustao com de 120~mm
Fixar a reducao anexa na saida de ar do exaustor.
Os furos na saida do ar tem que ser calafetados.
Fixar o tubo de exaustao na reducao.
Funcao de circulação de ar
- Com FILTER de carvão activo, se não existirem condições para funzonamento de exaustão.
O jogo completeness de montagem pode ser adquirido nos outros Servicos Tecnicos.
Preparar armário de parede

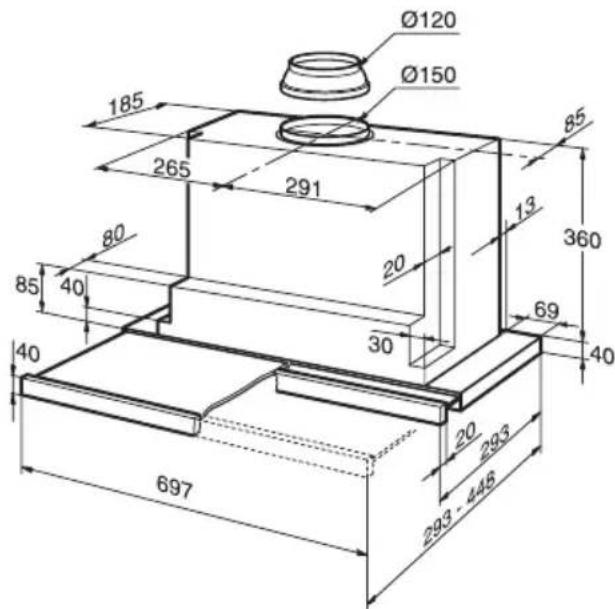

Este exaustor foi previsto para a montagem num armario de parede com as seguiñes dimensoes:
Largura: 600 mm
Profundidade: 293 a 350 mm
No caso de armários com uma profundidade superior a 293 mm, o exaustor pode ser deslocatedo paraTRSpara possibiliar, porexample,colocaruma prateleira paraexpectarias àrente do exaustor.
Para isso, aplicar o molde dem conformidade mais atras.
Garantir a estabilitadoe armario durante e après a montagem.
O exaustor não pode ser instalado no final da LINHA da cozinha.
- Marcar dois pontos de fixação - à direita e à esquerda - em cada uma das partes interiores do armário e fazer os respectivos furos com um buril.
Furar: 2 mm - max. 10 mm de profundidade.
Para marcar os pontos de fixação,utilizar o molde fornecido juntamente (1).
- Aparafusar ambas asplaces de fixacao.
- Pendurar o armário com a porta e alinhá-lo.
Respeitar a distência minima entre os discos de cozinhar e o exaustor! Fig. 1.
Montar no armário de parede

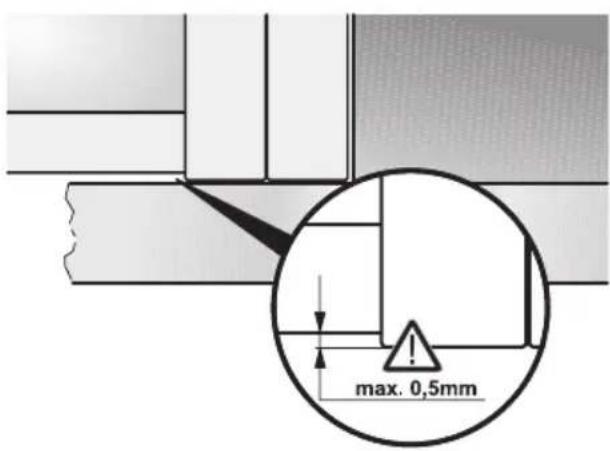

Controller o alinhamento das portas do armario e, caso necessario, ajustá-las de novo.
- Retirar o filtro de gorduras (ver as Instruções de Serviço).

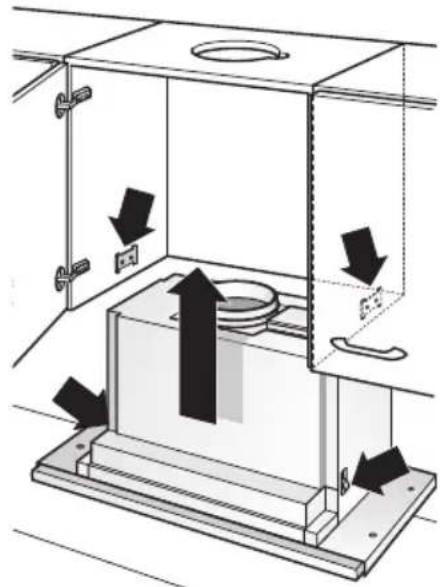

- Levantar o exaustor por baixo para dentro do armário até ambas as linguetas de fixação terem encaixado.

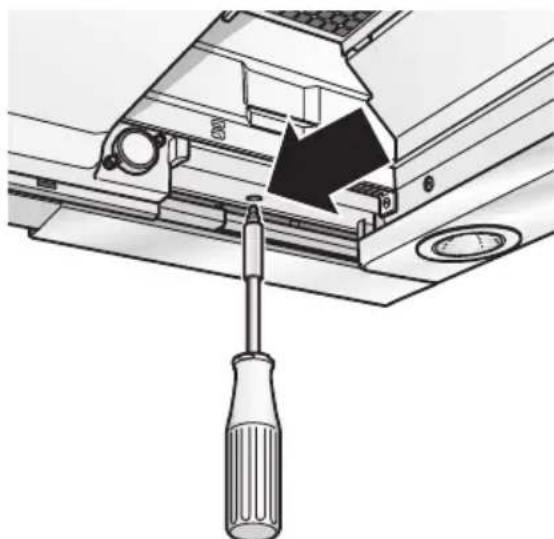

- Apertar antes os parafusos de fixação com uma chave de fendas.
Alinhar o exaustor no armario.
Apertar, com cuidado, os parafusos de fixação.

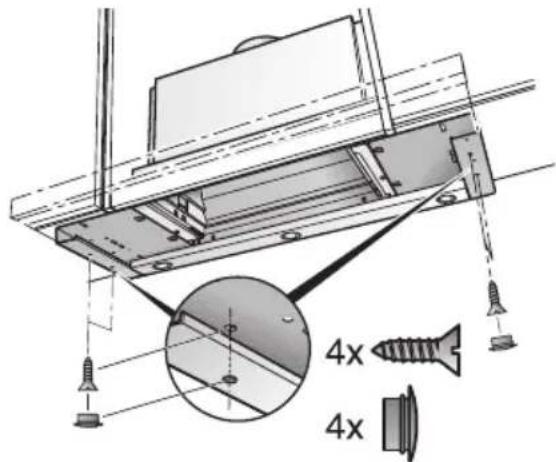

- Fixar o exaustor com doit parafusos suplementares à esquerda e a direita, nas paredes laterais dos armários superiores.

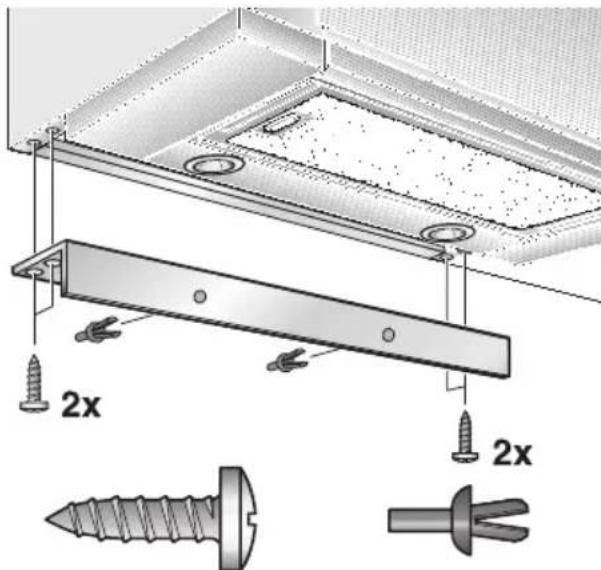

- Caso sera necessario, reduzir a cobertura da parede para a medida necessaria (p. ex. serrar). Fazer a montagem preceda da cobertura da parede com os gramps anexos. Fixar a cobertura da parede no armario superior.
6.Passar o cabo de alimentacao para fora do armario.
7. Efectuar a ligação do tubo no armário superior.
-
Em caso de necessidade, fixar a mangueira de ar no tecto do armário -.
-
Voltar a montar o filtro de gordura (Ver as Instruções de Serviço).
Montar no armário de parede
Note: A caixa do exaustor pode ficar escondida no interior do armário de parede (p. ex., por meio deplaces de aglomerado).
Tomar atençao ao segunte:
O[fundo falso nao deve ficar apoiado na caixa do exaustor.
Nao fixar as coberturas a caixa.
Te m que ser previsto o acesso por parte do service de assistencia的技术ica.

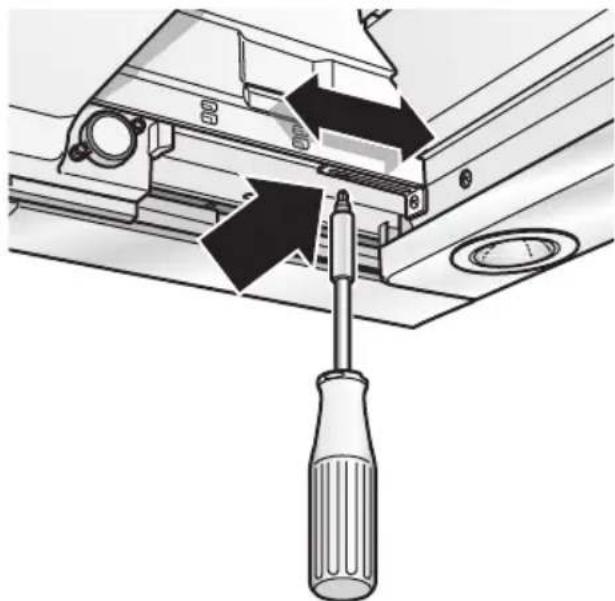

Se quiser montar o exaustor deslocado paraTRS no armario,os encostos para a gaveta extensivel do futuro poder ser deslocados para arente.
Para esse efeito, desapertar os parafusos, deslocar os encostos e voltar a apertar os parafusos.
Peso em kg:
| Saida de ar Circulacao de ar | |
| 13,5 14,0 | |
Reservamo-nos o direito a alteracoes de construcao no ambito do desenvolvimento técnico.

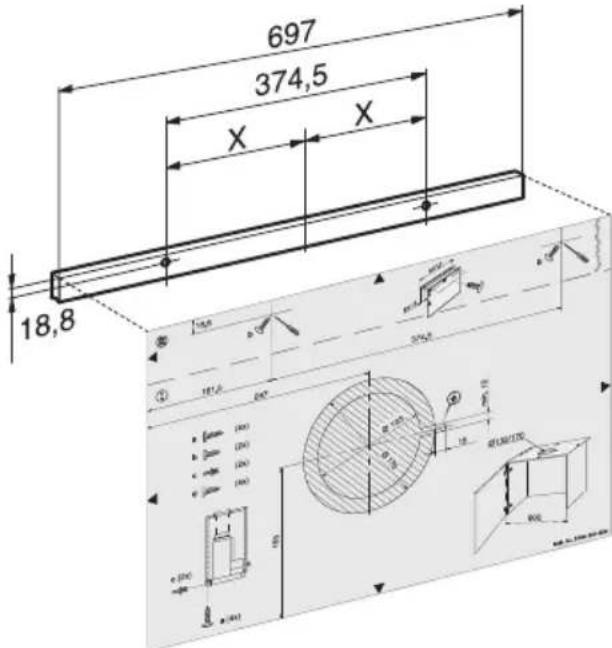

Montagem do puxador:
Na gaveta extensivel do filtro tem que ser montado um puxador.
O puxador pode ser uma regua demadeira que combine com oovel de cozinha ou pode ser adquirido como acessario extra.
- Com o molde dfordecido jintamente, marcar tres pontos de fixacao na regua de madeira e fazer os respectivos furos com um buril.
Furar: 2 mm - max. 10 mm de profundidade.

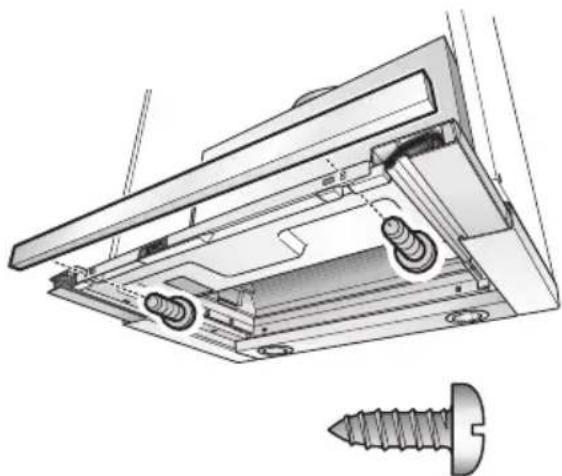

- Alinhar o puxador e fixa-lo no aparelho.
Ligaçao eletrica
O exaustorsoledeveserligadouma tomadacomcontactodeprotecção, instaladasegundosanormasdeseguranca.Estatomadadeveesinstalada numpointo accessivel,proximo doexaustor.
A tomada com contacto de protecao deve ser ligada atraves de um circuito de corrente proprioio.
Especificações electrolyicas:
Estas encontrar-se na chapa decharacteristicas, situada no interior doexaustor - depos de retiring as armacoes dofiltro.
Ao efectuar reparacoes desligar sempre o aparecido da corrente electrica.
Comprimento do fio eletrico: 1,30 m. No caso de ser necessária uma ligação fixa:
O exaustor só deve ser ligado por um electricista competente e registado pela Empresa abastecadora de energia electrica.
Por parte do instalador tem que ser previsto um dispositalo separador. Como dispositivo separador consideram-se interruptores com uma abertura de contacto superior a 3 mm e desconexao em todos os pôlos. Aqui se incluem disjuntores e contactores.
Este exaustor corresponde as normas da Comunidade Europeia relativas a desparasitagem.
Desmontar do armário de parede
-
Cortar a ligação eletrica.
-
Desligar os tubos.
-
Desmontar os filtros.
-

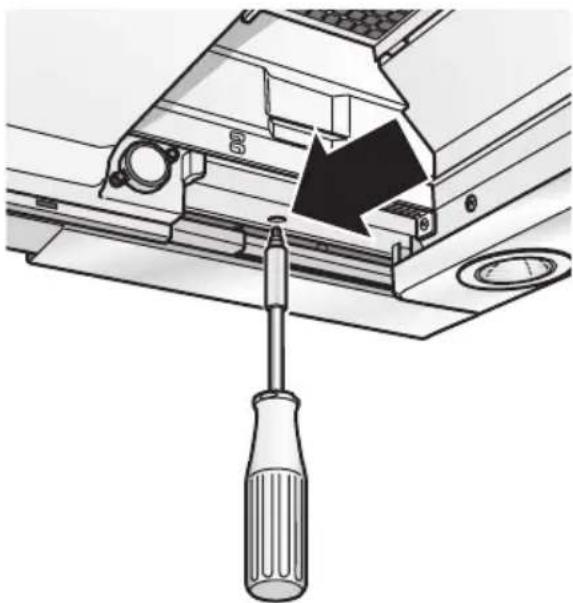

Soltar os parafusos de fixação à esquerda e a direita, até o exaustor não descair mais.
Não levantar o exaustor ao desapertar os parafusos de fixação.
- Levantar brevamente o exaustor ate as linguetas de fixação desencaixarem e deleiar o aparelho descair.
Os parafusos de fixação podem ter ficado salientes. Ao levantar o exaustor, não empurar o FILTER extensivel para dentro com violência.
- Preparar para nova montagem: Aparafusar os parafusos de fixação à esquerda e a direita até as linguetas se afastarem lateralismente.
