BEDIENUNGSANLEITUNG 3BT779 X BALAY

Gebrauchs- und Montageanleitung

es página 3-15

en page 16-28

fr page 29-41

pt página 42-54

de

Abb. 1

GAS ELEKTRO

GAZ ELECTR.

KAASU ELETT.

GASS EL.

Product no. (E-Nr.) Serial no. (FD)

Description de l'ordinateil

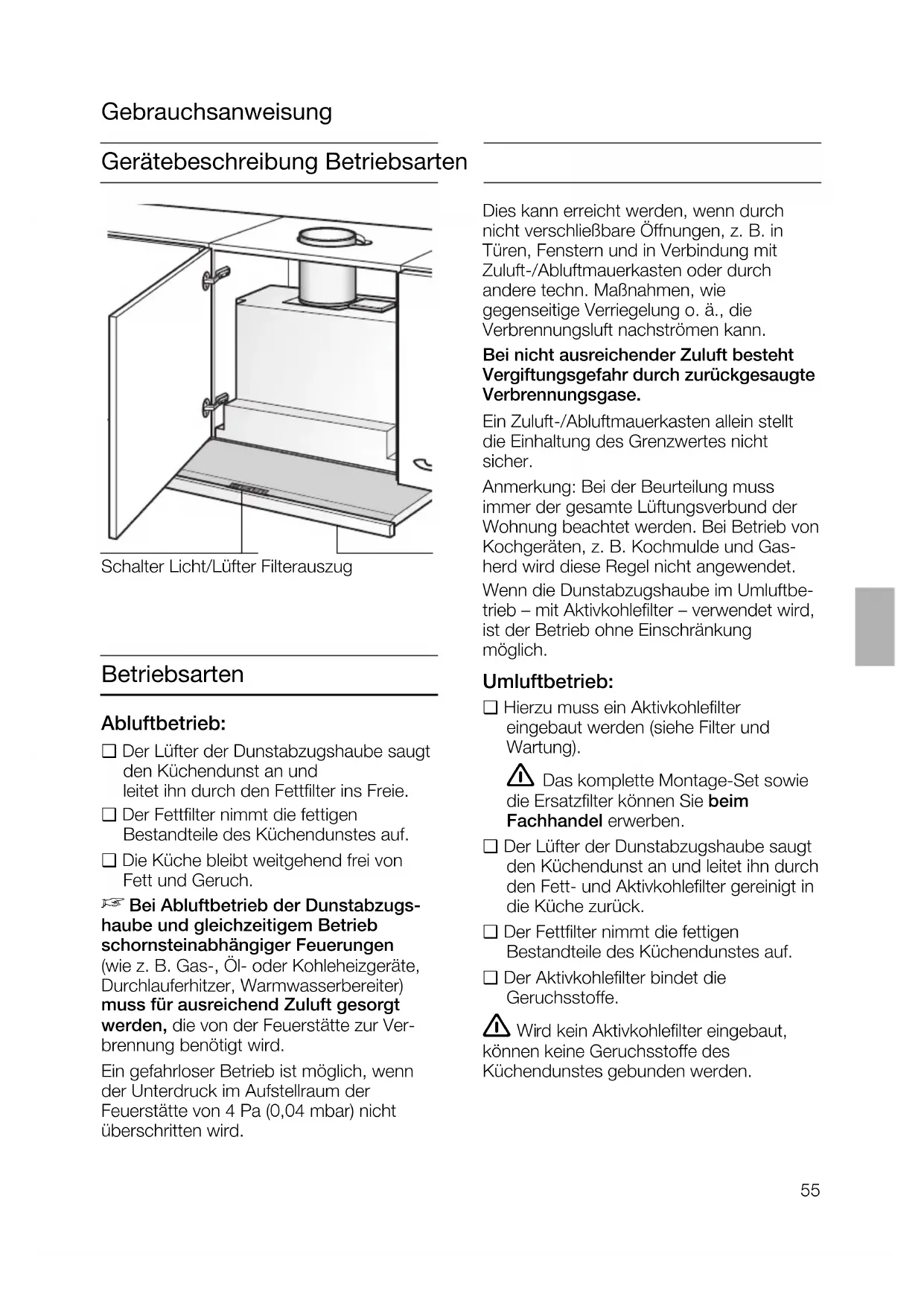

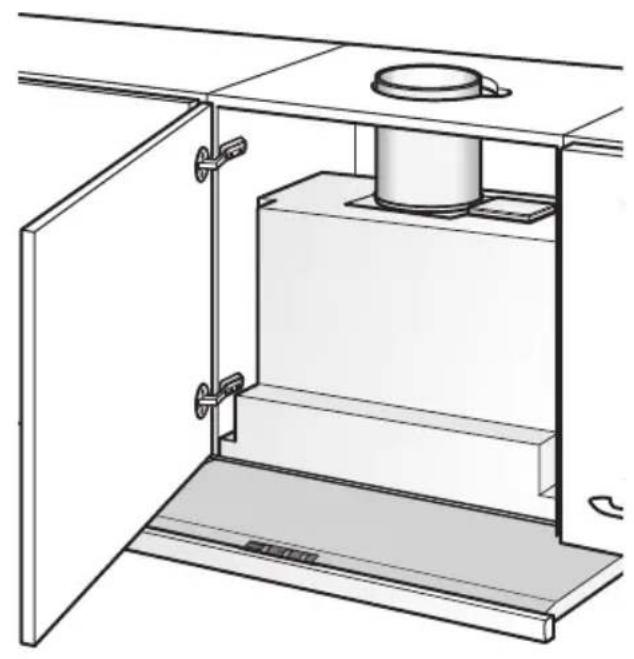

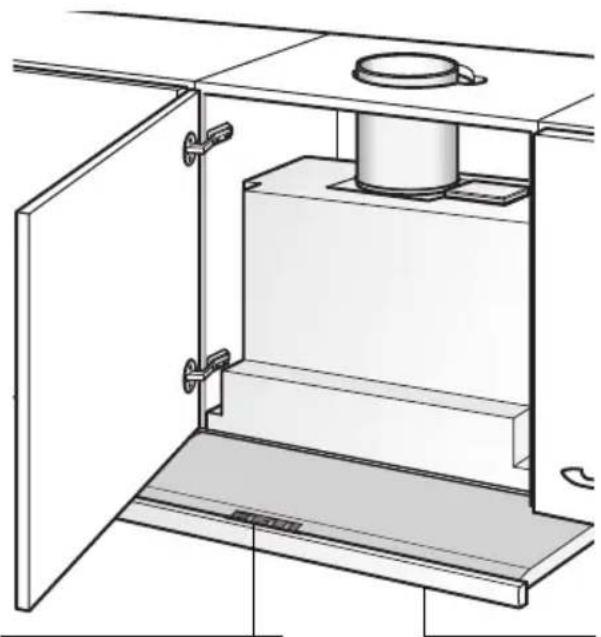

Gerätebeschreibung Betriebsarten

Schalter Licht/Lüfter Filterauszug

Betriebsarten

Abluftbetrieb:

Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitetihn durch den Fettfilter ins Freie.
Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf.
Die Kuche bleibt weltgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung bestehtigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.

Dies kann erreicht werden, wenn durch nicht verschreiben Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmaerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zusückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Luftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Umluftbetrieb:

□ Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung).
Das komplette Montage-Set sowie die Ersatzfilter können Sie beim Fachhandel erwerben.
Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Kuche zusammen.
Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf.
Der Aktivkohlefilter bindet die Geruchsstoffe.

Wird kein Aktivkohlefilter eingebaut, konnen keine Geruchsstoffe des Kuchendunstes gebunden werden.

Wichtige Hinweise:

These Gebrauchsanweisung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.
These Dunstabzugshaube entspricht den einschlädigen Sicherheitsbestimmungen.

Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

• Bevor Sie das neue Gerät benutzen, esen Sieitte sorgfältig die Gebrauchsanweisung. Sie enthalt wichtige Informationen für ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes.
  Bewahren Sie die Gebrauchs- und Montageanweisung ggf. für einen Nachbesitzer gut auf.

1 Ist das Gerät beschädigt, dürfen Sie es nicht in Betriebnehmen.
Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.
Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eineähnlich qualifizierte Person ersetzt werden, um Gefährung zu vermeiden.
Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanweisung).
Dunstabzugshaube nur mit eingesetzten Lampen betreiben.
Defekte Lampen sollen sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.
Dunstabzugshaube nie ohne Fettfilter betreiben.
Überhützte Fette oder Öle können sich leicht entzünden.

Darum Speisen mit Fetten oder Ölen,

z. B. Pommes frites, nur unter Aufsicht zubereiten.

Unter der Dunstabzugshaube nicht flambieren.
! Brandgefahr am Fettfilter durch aufsteigende Flammen.
Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanweisung).

Gas-Kochmulden / Gas-Herde

Gas-Kochstellen immer sachgemäß benutzen.

Wichtig:

Die Flammen der Gas-Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.

Durch die starke Hitzeentwicklung der offenen Gasflammen konnte die Dunstabzugshaube beschädigt werden.

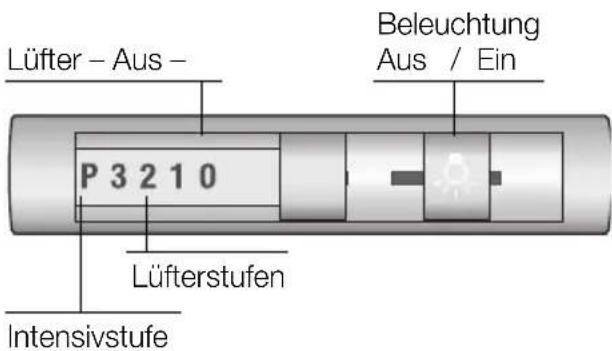

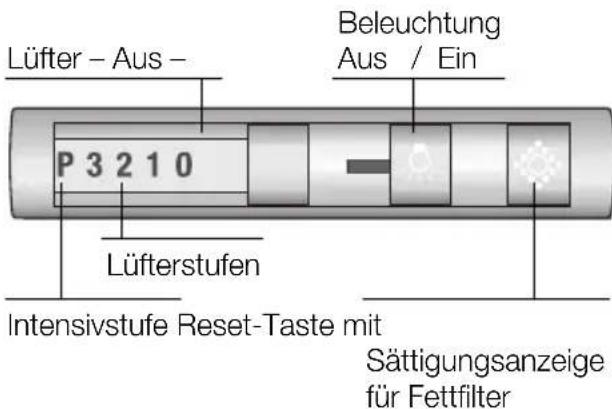

Bedienen der Dunstabzugshaube

Der Kuchendunst wird am wirkungsvollsten beseitigt durch:

□ Einschalten der Dunstabzugshaube bei Kochbeginn.
□ Ausschalten der Dunstabzugshaube erst einzige Minuten nach Kochende.

Einschalten:

Filterauszug an der Griffleiste ausziehen.
Gewünschte Lüftereinstellung wahlen.

Ausschalten:

Die Dunstabzugshaube lasst sich auf verschiedene Arten ausschalten.

Ausschalten 1:

□ Schiebeschalter auf 0 - Lüfter ausstellen.

Ausschalten 2:

Filterauszug bis Anschlag einschienen. (Schiebeschalter bleibt wie gewählt).
Zum erneuten Einsatzen nur Filterauszug ausziehen. Die Dunstabzugshaube startet mit der zuletzt gewährten Luftereinstellung.

Beleuchtung:

Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn das Gerät ausgeschaltet oder der Filterauszug eingeschieden wird.

Störungen

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen.

(Siehe Kundendienststellenverzeichnis).

Bei Anrufitte angeben:

E-Nr.

FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenaum der Dunstabzugshaube zu finden.

Fettfilter:

Zur Aufnahme der fettigen Bestandteile des Kuchendunstes sind Metall-Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durchrechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.
Beinormalembetrieb(taglich1bis2 Stunden)müssen die Metall-Fettfilter 1× im Monat gereinigt werden.

Sattigungsanzeige:

Bei Sattigung der Fettfilter blinkt die Leuchtanzeige. Spätestens dann Fettfilter reinigen.
Achten Sie darauf, dass damit die Fettfilter in regelmäßigem Abstand (ca. 1 Monat) gereinigt werden.

Reinigen der Metall-Fettfilter:

Das Reinigen kann in der Geschirrspulmaschine erfolgen. Dabei ist eine leichte Verfährung möglich.
Wichtig:
Stark gesattigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.
Beim Reinigen von Hand, die Fettfilter in heiBer Spullauge einweichen. Danach abbursten, gut ausspelen und abtropfen lessen.
Der Halterahmen für die Fettfilter muss von Hand gereinigt werden.

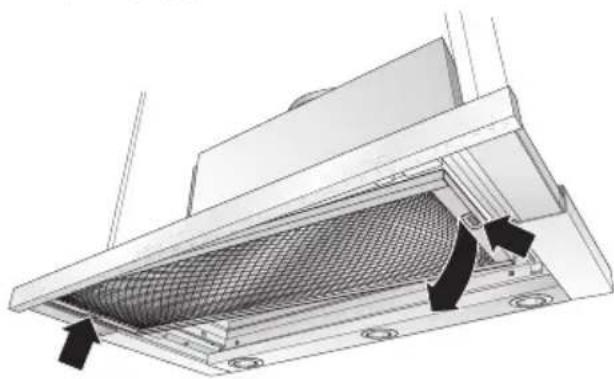

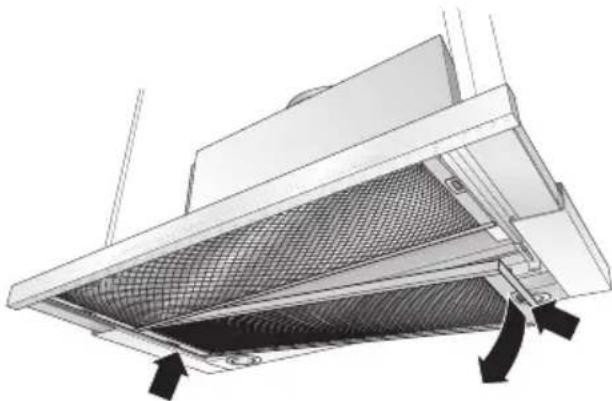

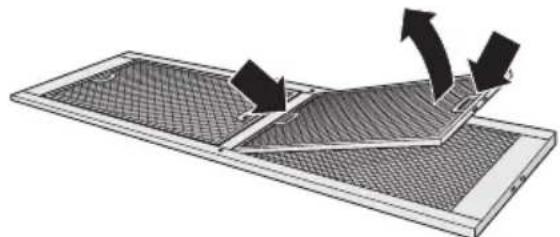

Aus- und Einbau den Metall-Fettfilter:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Ziehen Sie den Filterauszug bis zum Anschlag aus.
2. Drucken Sie die Rasten am hinteren Fettfilter ein und behmen Sie den Fettfilter ab.

1. Drücken Sie die Rasten am vorderen Fettfilter ein und behmen Sie den Fettfilter ab.

1. Reinigen Sie die Fettfilter.
2. Setzen Sie die gereinigten Fettfilter wieder ein.
3. Löschen Sie die Anzeige. Drucken Sie die Taste

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

Achtung:

Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durchrechtzeitigen Wechsel des Aktivekohlefilters wird der Brandgebung vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Einbauen:

Achtung: Die Halogenlampen mussenausgeschaltet und abgekühlt sein.

1. Bauen Sie die Fettfilter aus (siehe Ausund Einbau den Metall-Fettfilter).
2. Setzen Sie den Aktivkohlefilter ein.

1. Rasten Sie die Lasche auf beiden Seiten ein.
2. Bauen Sie die Fettfilter ein (siehe Aus- und Einbauen der Metall-Fettfilter).

Ausbauen:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Bauen Sie die Fettfilter aus.
2. Drücken Sie die Lasche auf beiden Seiten ein und behmen Sie den Aktivkohlefilter nach unten ab.

3. Wechsel des Aktivkohlefilters:

Beinormalembetrieb(taglich1bis2 Stunden)mussderAktivkohlefilter ungebahr1ximJahrausgetauscht werden.
Der Aktivkohlefilter ist im Fachhandel erhältlich.
Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.

1. Bauen Sie die Fettfilter ein.

Entsorgung des alten Aktivkohlefilters:

Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmull entsorgt werden.

Reinigen und Pflege

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

Beim Reinigen der Fettfilter die zugänglichen Gehauseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten.
Zum Reinigen der Dunstabzugshaube heiBe Spullauge oder mildes Fensterputzmittel verwenden.
Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.
Keine scheuernden Mittel oder kratzende Schwämme verwenden.
Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es konnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme.

Die Bedientasten nur mit milder Spullauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger fur die Bedientasten verwenden.

Edelstahloberflächen:

Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger.
Reinigen Sie nur in Schliffrichtung.
Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoffoberflächen:

• Verwenden Sie ein weiches, fusselfreies Fenster- oder Microfasertuch.
  Keine trockenen Tücher verwenden.
  Verwenden Sie ein mildes Fensterreinigungsmittel.
  Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden.
  Keine Scheuermittel verwenden.

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.
   Die Halogenbirmen werden bei Betrieb sehr heiß. Auch eine Zeit nach dem Ausschalten besteht noch Verbrennungs-gefahr.

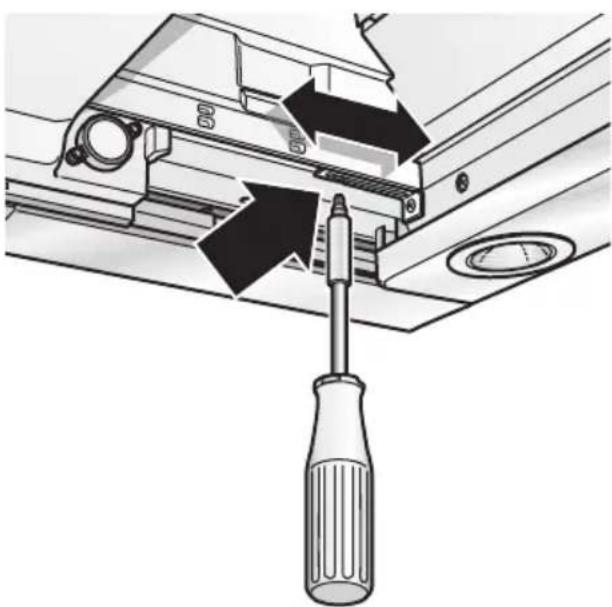

2. Nehmen Sie den Lampenring mit einem Schraubenzieher oder ähnlichem ab.

1. Tauschen Sie die Halogenbirne aus (handelsübliche Halogenbirne, 12 Volt, max. 20 Watt, Sockel G4). Achtung: Steckfassung. Zum Anfassen der Birne ein sauberes Tuch verwenden.

1. Rasten Sie den Lampenring wieder ein.
2. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Hinweis: Sollte die Beleuchtung nicht Funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.

Wichtige Hinweise

Altgeräte sind kein wertloser Abfall.

Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiedergewonnen werden.

Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

Ihr neues Gerät wurde auf dem Weg zu Innen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sichitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

Die Dunstabzugshaube ist für Abluftund Umluftbetrieb verwendbar.

Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.

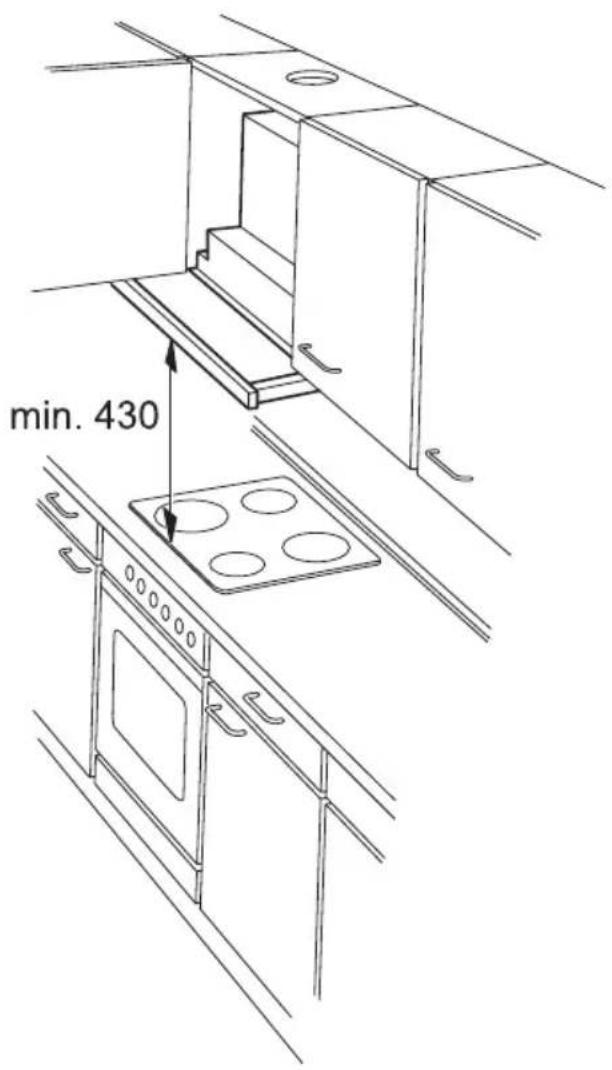

Mindestabstand zwischen Elektro-kochstellen und Unterkante der Dunstab-zugshaube: 430 mm, Abb. 1.

Zusätzliche Hinweise bei Gas-Kochgeräten:

Bei der Montage von Gaskochstellen sind die national einschlagigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.

Es müssen die jeweils gültigen Einbauvorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.

Die Dunstabzugshaubearfur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 300~mm

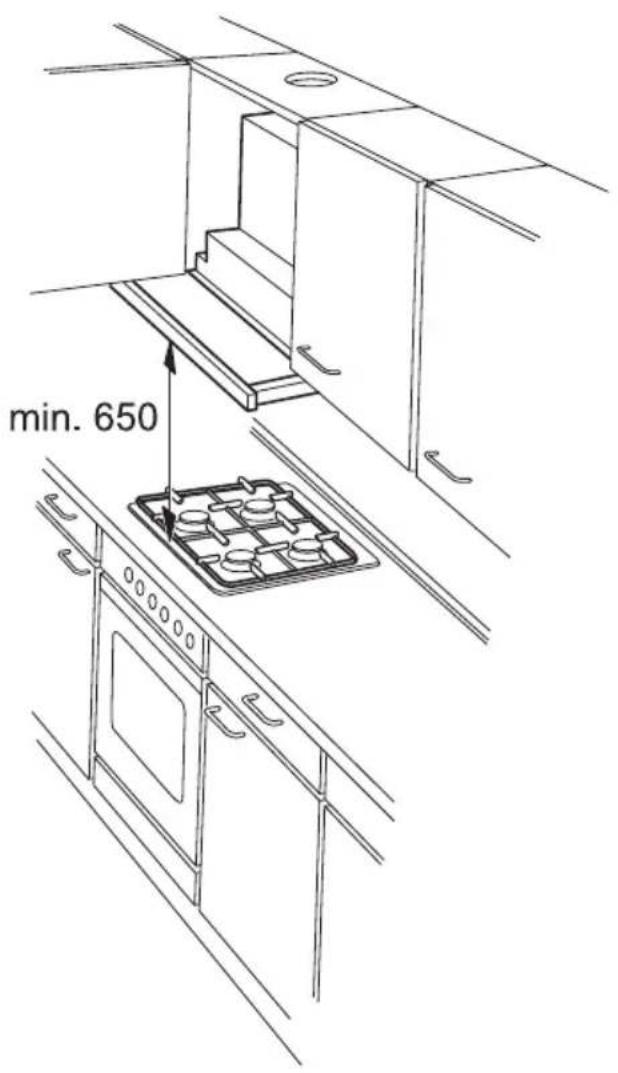

Über Gas-Kochstellen ist die Montageder Dunstabzugshaube bei einemMindestabstand von 650 mm - Abb.1-nur zulässig, wenn folgende Nennwärmebelastungen (Hs) nicht übersrittenwerden:

Gas-Herde

Belastung einer Kochstelle max. 3,0 kW
Belastung aller Kochstellen max. 8,3 kW
Belastung des Backofens max. 3,9 kW

Gas-Kochmulden

Belastung einer Kochstelle max. 3,9 kW Belastung aller Kochstellen max. 11,3 kW

Gas-Glaskeramikkochfeld

Die Angaben über Nennwärmebelastung gelten nicht für geschlossene Gas-Glaskeramikkochfelder. Unbedingt die Angaben des Kochfeld-Herstellers beachten.

Herde fur feste Brennstoffe

Es gelten sinngemäß die maximalen Nennwärmebelastungen und der Mindestabstand wie bei Gas-Herden.

Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgebung (z. B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare

Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden.
Theseinschrankung gilt nicht für Gas-Herde und Gas-Mulden.

Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen destogroßer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unter an der Dunstabzugshaube Tropfen bilden konnen.

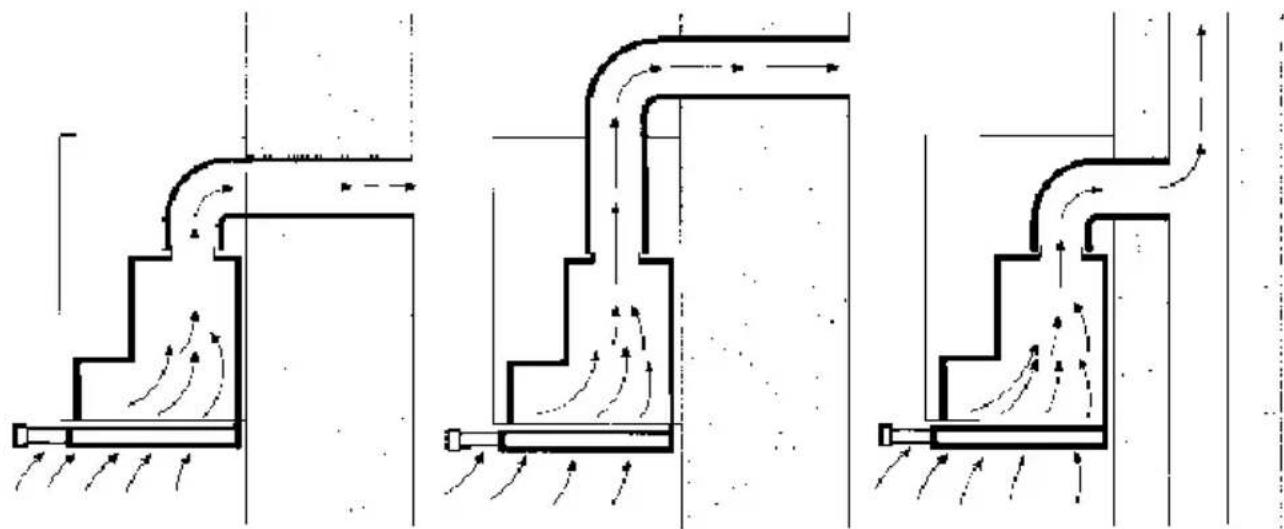

Abluftbetrieb

Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.

Die Abluftarf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlufung von Aufstellungsraumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstände zur Verbrennung bestehtigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zusückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Luftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Bei Abluftbetrieb sollte in der Dunstabzugshaube eine Rückstauklappe eingebaut werden, wenn sie nicht im Abluftrohr oder Mauerkasten vorhanden ist. Ist der Dunstabzugshaube keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden.

Wird die Abluft durch die Außenwand geleitet, sollte ein Telescop-Mauerkasten verwendet werden.

Optimale Leistung der Dunstabzugshaube:

Kurzes, glattles Abluftrohr.
Moglichst weniger Rohrbögen.
Möglichst große Rohrdurchmesser (am besten 150 mm) und große Rohrbögen.

Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Gerauscherhöhung.

Rundrohre

Kurzes Abluftrohr:
Innendurchmesser mind. 120 mm,
langeres Abluftrohr:
Innendurchmesser mind. 150 mm.

Flachkanäle müssen einen gleichwertigen Innenuerschnitt wie Rundrohre haben.

Sie sollenne keine scharfen Umlenkungen haben.

120 mm ca. 113 cm
150 mm ca. 177 cm

Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen.
Bei Abluftbetrieb für ausreichend Zuluft sorgen.

Abluft direkt nach hinten:

Ist innerhalb des Oberschrankes nur bei hohen Schranken, je nach Großde des Abluftrohres möglich.
Dazu Öffnung in der Rückwand des Oberschrankes, mit Auskerbung für Elektro-Anschlusskabel herstellen.

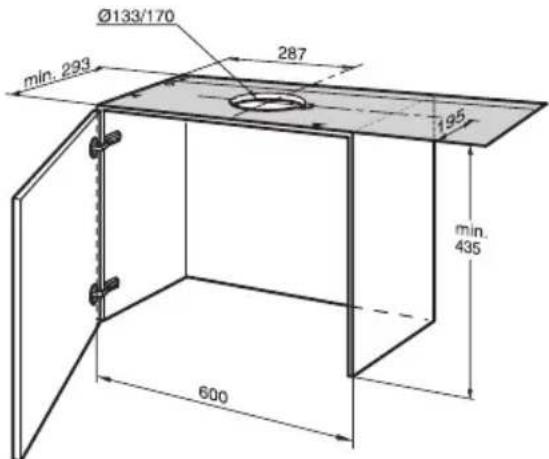

Abluft nach oben:

1. Dazu Öffnung in der Decke des Ober-schrankes, mit Auskerbung für Elektro-Anschlusskabel herstellen. Schablone Diegt bei -
2. Schrankboden - falls vorhanden - über die gesamte Breite mind. 270 mm tief ausschneiden.

Anschluss Abluftrohr 150 mm:

Abluftrohr direkt am Abluftstutzen befestigen.

Anschluss Abluftrohr 120 mm:

Beiliegender Reduzierstutzen am Luftaustritt befestigen.
Löcher am Luftaustritt müssen abgedachtet sein.
Abluftrohr am Reduzierstutzen befestigen.

Umluftbetrieb

Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.
Das komplette Montage-Set können Sie beim Fachhandel erwerben.

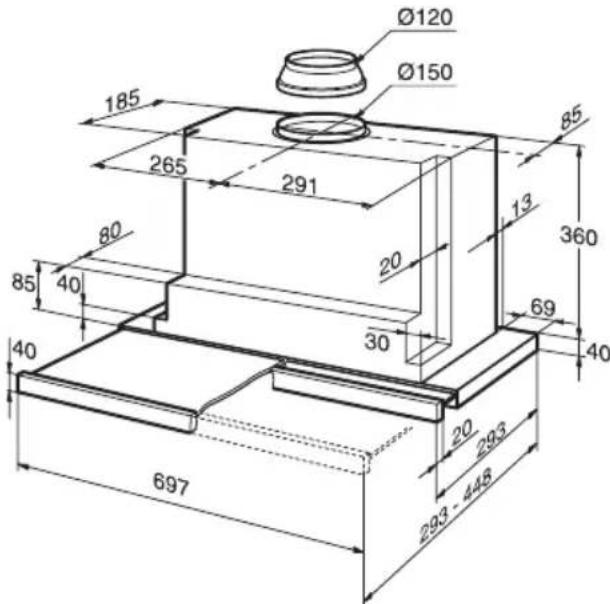

Vorbereiten Oberschrank

These Dunstabzugshaube ist zum Einbauen in einen Oberschrank mit folgenden Abmessungen vorgesehen:

Breite: 600 mm

Tiefe: 293 bis 350 mm

Höhe: mind. 435 mm.

Bei Schranktiefen von mehr als 293 mm kann die Dunstabzugshaube nach hinten versetzt werden, um z. B. ein Gewürzbord vor der Dunstabzugshaube zu erhögenden

Dazu die Schablone Ientsprechend.
weiter hinten anlagen.

Die Stabilität des Schrankes muss während und nach der Montage gewährleistet sein.

Die Dunstabzugshaube darf nicht am Ende der Kuchenzeile eingebaut werden.

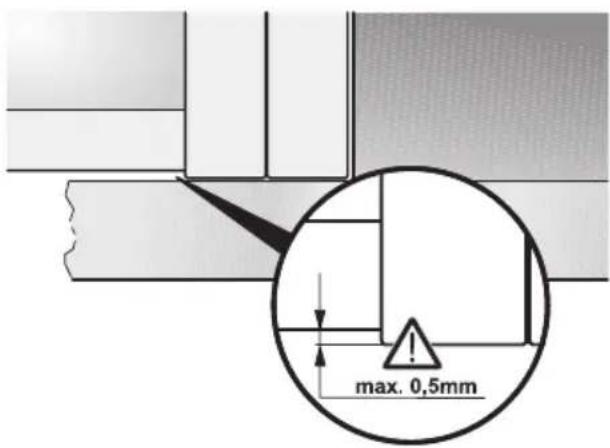

Der Überstand der Seitenwände zum Boden des Nachbarschranks darf nicht länger als 0,5 mm sein.

1. Je zwei Befestigungspunkte - rechts und links - an den Schrankinnenseiten anreiben und mit Stichel vorstehen.

Wenn gebohrt wird:

2 mm - max. 10 mm tief.

Zum Anreiben der Befestigungspunkte beiliegende Schablone Overwenden.

1. Beide Befestigungslatten anschrauben.

2. Schrank mit Tur aufhängen und ausrichten.

Auf Mindestabstand zwischen Kochstellen und Dunstabzugshaube achten! Abb. 1.

Einbauinen den Oberschrank

Ausrichtung der Schrankturre kontrollieren, bei Bedarf neu einstellen.

1. Fettfilter abnehmen (siehe Gebrauchsanweisung).

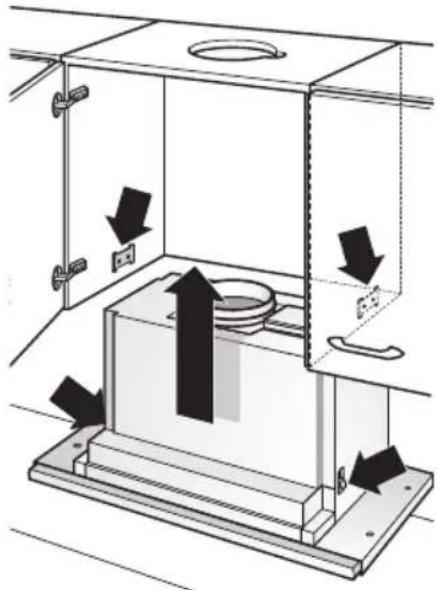

2. Dunstabzugshaube von unter in den Schrank haben, bis beiden Befestigungslaschen sichere eingerastet sind.

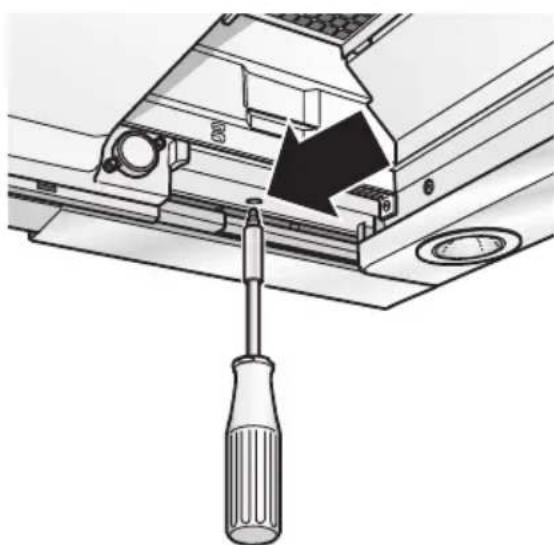

1. Mit Schraubendreher (Akkuschrauber) die beiden Befestigungsschrauben an-dreten.

Dunstabzugshaube im Schrank ausrichten.
Beide Befestigungsschrauben vorsichtig festziehen.

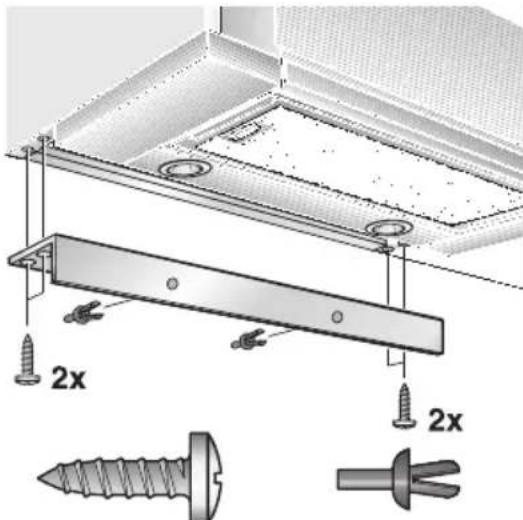

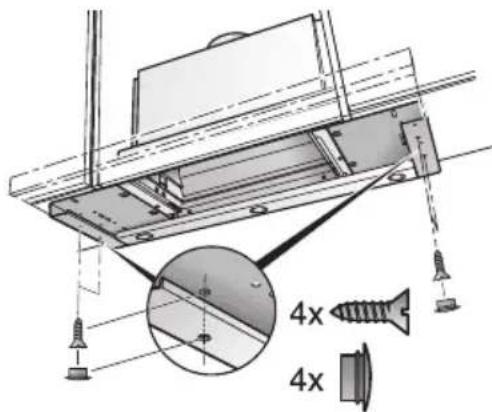

1. Die Dunstabzugshaube mit je 2 Schrauben links und rechts zusätzlich an den beiden Oberschranken befestigen.

1. Die Lieder mit je 2 Stopfen links und rechts verschreiben.
2. Wandabdeckung falls erforderlich auf das benötigte Maß kürzen (z. B. absägen).
   Wandabdeckung mit den beiliegenden Klipsen vormontieren.
   Wandabdeckung am Oberschrank festschrauben.

1. Netzanschlusskabel aus dem Schrank herausführren.
2. Rohrverbindung im Oberschrank herstellen. - Bei Bedarf Luftschlauch an der Schrankdecke befestigen -.
3. Fettfilter wieder einsetzen (siehe Gebrauchsanweisung).

Einbauinen den Oberschrank

Hinweis: Das Gehäuse der Dunstabzugshaube kann innerhalb des Oberschrankes verkleidet werden (z. B. mit Spanplatten).

Dabei beachten:

Der Zwischenbodenarf nicht auf das Gehäuse der Dunstabzugshaube aufgelegt werden.
Verkleidungen nicht am Gehäuse befestigen.
Zugänglichkeit für Kundendienst vorgehen.
Sollte die Dunstabzugshaube im Schrank nach hinten versetzt eingebaut sein, können die Anschlage für den Filterauszug nach vorne verschoben werden.
Hierzu Schrauben lose, Anschlage verschreiben und Schrauben wieder fest anziehen.

Gewicht in kg:

Abluft Umluft
13,5 14,0

Konstruktionsdifferungen im Rahmen der technischen Entwicklung bleiben vorehalten.

Montage der Griffleiste:

An den Filterauszug muss eine Griffeiste montiert werden.

Die Griffleiste kann eine zum Kuchenmöbel passende Holzleiste, oder eine im Sonderzubehör erhältliche Griffleiste sein.

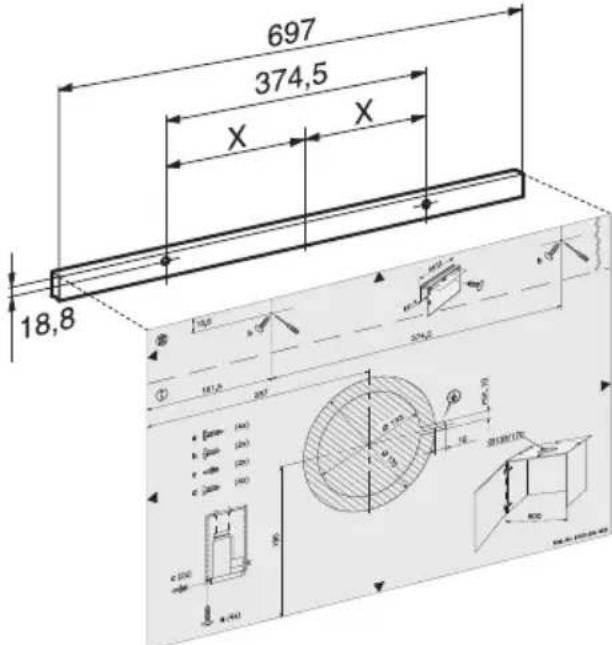

1. Mit beiliegender Schablone die Befestigungspunkte an Holzleiste anreiben und mit Stichel vorstehen. Wenn geobhrt wird: 2 mm - max. 10 mm tief.

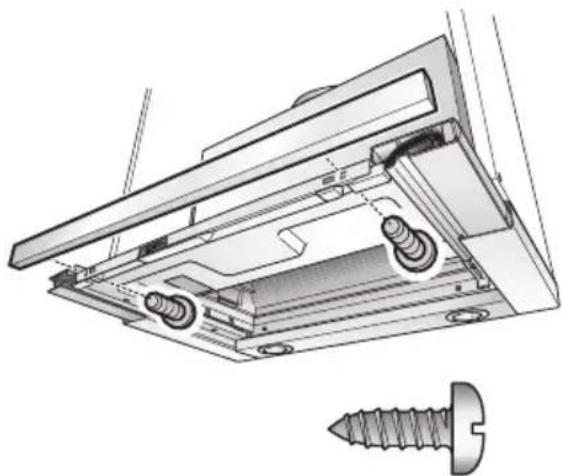

1. Griffleiste ausrichten und am Gerät festschrauben.

Elektrischer Anschluss

Die Dunstabzugshaubearf Nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst zugänglich in der Näheder Dunstabzugshaube anbringen.

Die Schutzkontaktsteckdose sollte über einen eigenen Stromkreis angeschlossen werden.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen - im Innenaum des Gerätes - zu finden.

Bei Reparaturen das Gerät generell stromlos machen.

Länge der Anschlussleitung: 1,30 m. Bei erforderlichem Festanschluss:

Die Dunstabzugshaubearfurdurch einenbeimzuständigenElektrizitätsVersorgungsunternehmeneingtragenenElektro-Installeur angeschlssenwerden.

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktoffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehoren LS-Schalter und Schütze.

These Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

AusbauenausdemOberschrank

1. Elektrische Verbindung besteht.

2. Rohrverbindungen offen.

3. Filter ausbauen.

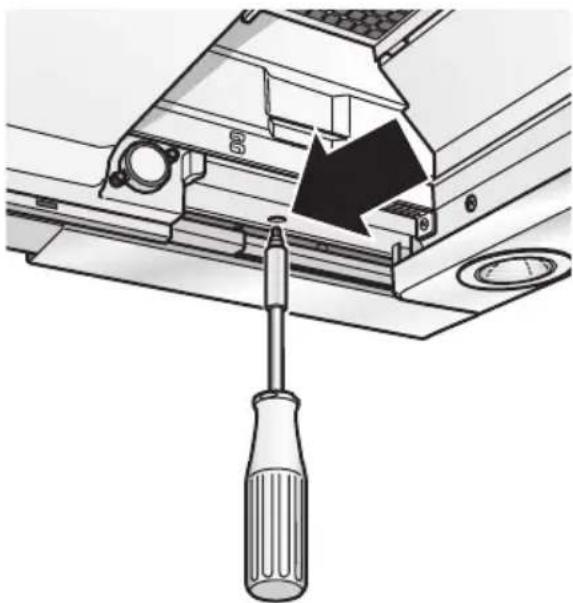

4. Befestigungsschrauben links und rechts losen, bis sich die Dunstabzugshaube nicht mehr weiter absenknt.

Dunstabzugshaube beim Losen der Befestigungsschrauben nicht anheben.

1. Dunstabzugshaube kurz anheiten bis die Befestigungslaschen ausrasten und das Gerät nach unten absenken.

Befestigungsschrauben konnen überstehen. Beim Anheiten der Dunstabzugshaube den Filterauszug nicht mit Gewalt einschieben.

1. Vorbereiten für erneuten Einbau: Befestigungsschrauben links und rechts eindrehen, bis die Laschen seitlich ausgeschwenkt sind.
